CNN卷积计算

【1】引言

前序学习进程中，已经对使用pytorch绘制正态分布函数图有了一定探索：

https://blog.csdn.net/weixin_44855046/article/details/152095080?spm=1001.2014.3001.5502

https://blog.csdn.net/weixin_44855046/article/details/152282802?spm=1001.2014.3001.5502

众所周知，PyTorch非常适合用于CNN计算。

为了用好PyTorch开展CNN计算，我们先来铺垫一下，了解卷积计算的基本原理。

【2】卷积计算代码解读

【2.1】完整代码

我们在这里使用AI生成了一段简单的代码，但dan包含完整的卷积计算过程，这里先展示一下完整代码。

# 引入模块
import numpy as np
import matplotlib.pyplot as plt# --------------------------
# 1. 定义输入和卷积核（简化尺寸便于观察）
# --------------------------
# 输入图像：4x4的简单矩阵（模拟灰度图）
input_image = np.array([[1, 2, 3, 0],[4, 5, 6, 0],[7, 8, 9, 0],[0, 0, 0, 0]
], dtype=np.float32)
plt.imshow(input_image, cmap='gray', vmin=0, vmax=9)
# 卷积核：2x2（用于提取简单特征）
kernel = np.array([[1, 0],[0, -1]
], dtype=np.float32)stride = 1  # 步长为1# --------------------------
# 2. 手动计算卷积过程并记录每一步
# --------------------------
input_h, input_w = input_image.shape
kernel_h, kernel_w = kernel.shape
out_h = (input_h - kernel_h) // stride + 1  # 输出高度：3
out_w = (input_w - kernel_w) // stride + 1  # 输出宽度：3# 存储每一步的滑动窗口和计算结果
steps = []  # 每个元素是 (窗口区域, 计算过程字符串, 结果值)for i in range(out_h):for j in range(out_w):# 提取当前滑动窗口（输入的局部区域）start_i, start_j = i * stride, j * stridewindow = input_image[start_i:start_i + kernel_h, start_j:start_j + kernel_w]# 计算卷积：元素相乘再求和product = window * kernel  # 元素相乘result = np.sum(product)  # 求和# 记录计算过程（用于可视化）calc_str = f"({window[0, 0]}×{kernel[0, 0]}) + ({window[0, 1]}×{kernel[0, 1]}) + \n"calc_str += f"({window[1, 0]}×{kernel[1, 0]}) + ({window[1, 1]}×{kernel[1, 1]}) = \n"calc_str += f"({product[0, 0]}) + ({product[0, 1]}) + ({product[1, 0]}) + ({product[1, 1]}) = {result}"steps.append((window, calc_str, result))# --------------------------
# 3. 可视化卷积全过程（修正子图布局为4x3）
# --------------------------
plt.figure(figsize=(15, 12))  # 增大画布尺寸# 显示输入图像和卷积核
plt.subplot(4, 3, 1)  # 第1个位置
plt.title("input_image (4x4)")
plt.imshow(input_image, cmap='gray', vmin=0, vmax=9)
for i in range(input_h):for j in range(input_w):plt.text(j, i, f"{input_image[i, j]}", ha='center', va='center', color='red')plt.subplot(4, 3, 2)  # 第2个位置
plt.title("CNN_kernel (2x2)")
plt.imshow(kernel, cmap='gray', vmin=-1, vmax=1)
for i in range(kernel_h):for j in range(kernel_w):plt.text(j, i, f"{kernel[i, j]}", ha='center', va='center', color='blue')# 显示输出特征图（3x3）
feature_map = np.array([s[2] for s in steps]).reshape(out_h, out_w)
plt.subplot(4, 3, 3)  # 第3个位置
plt.title("output_image (3x3)")
plt.imshow(feature_map, cmap='gray')
for i in range(out_h):for j in range(out_w):plt.text(j, i, f"{feature_map[i, j]:.0f}", ha='center', va='center', color='green')# 显示每一步的滑动窗口和计算过程（共9步，从第4个位置开始）
for idx, (window, calc_str, result) in enumerate(steps, start=4):plt.subplot(4, 3, idx)  # 4x3网格支持到第12个位置，足够容纳9步plt.title(f"steps{idx - 3}:location ({(idx - 4) // 3}, {(idx - 4) % 3})")plt.imshow(window, cmap='gray', vmin=0, vmax=9)for i in range(kernel_h):for j in range(kernel_w):plt.text(j, i, f"{window[i, j]}", ha='center', va='center', color='red')plt.text(1.5, 0.5, calc_str, ha='left', va='center', fontsize=8, color='purple')plt.tight_layout()
plt.show()

【2.2】代码结构

整体代码结构非常简单，首先引入必要模块，然后定义了要被卷积计算的矩阵和一个卷积核，之后就是开展卷积计算，最后把计算过程输出。

在有了这样一个基本概念之后，我们就进入详细的代码解读阶段。

【2.3】引入模块

为了实现快速入门和详细展示计算过程，只使用了计算numpy和绘图matplotlib两个模块。

# 引入模块
# 为了实现计算过程详细展示，只使用了数学计算模块numpy和画图模块matplotlib
import numpy as np
import matplotlib.pyplot as plt

【2.4】引入模块

# 1. 定义输入和卷积核（简化尺寸便于观察）
# --------------------------
# 输入图像：4x4的简单矩阵（模拟灰度图）
input_image = np.array([[1, 2, 3, 0],[4, 5, 6, 0],[7, 8, 9, 0],[0, 0, 0, 0]
], dtype=np.float32)
plt.imshow(input_image, cmap='gray', vmin=0, vmax=9)
# 卷积核：2x2（用于提取简单特征）
kernel = np.array([[1, 0],[0, -1]
], dtype=np.float32)stride = 1  # 步长为1# --------------------------
# 2. 手动计算卷积过程并记录每一步
# --------------------------
input_h, input_w = input_image.shape
kernel_h, kernel_w = kernel.shape
out_h = (input_h - kernel_h) // stride + 1  # 输出高度：3
out_w = (input_w - kernel_w) // stride + 1  # 输出宽度：3# 存储每一步的滑动窗口和计算结果
steps = []  # 每个元素是 (窗口区域, 计算过程字符串, 结果值)

这理解定义了一些基础模块，相对简单。

【2.5】卷积计算

卷积计算使用卷积核一个模块一个模块进行元素对位相乘后再求和：

# 卷积计算过程
for i in range(out_h):for j in range(out_w):# 提取当前滑动窗口（输入的局部区域）start_i, start_j = i * stride, j * stride# 因为+ kernel_h和+ kernel_w，实现真正的滑动# 这里实际上将每一小块元素都单独取出来了，就是windowswindow = input_image[start_i:start_i + kernel_h, start_j:start_j + kernel_w]# 计算卷积：元素相乘再求和product = window * kernel  # 元素相乘result = np.sum(product)  # 求和# 记录计算过程（用于可视化）# 由于取出来的windows大小都是2行2列，所以实现计算的过程中只需要关注[0,0],[0,1],[1,0]和[1,1]这四个位置# 先算第一行calc_str = f"({window[0, 0]}×{kernel[0, 0]}) + ({window[0, 1]}×{kernel[0, 1]}) + \n"# 再算第二行calc_str += f"({window[1, 0]}×{kernel[1, 0]}) + ({window[1, 1]}×{kernel[1, 1]}) = \n"# 将前两步计算获得的结果相加calc_str += f"({product[0, 0]}) + ({product[0, 1]}) + ({product[1, 0]}) + ({product[1, 1]}) = {result}"# 保存所有元素steps.append((window, calc_str, result))

由于想展示计算过程，所以使用了分步相乘再求和的步骤：

# 记录计算过程（用于可视化）
# 由于取出来的windows大小都是2行2列，所以实现计算的过程中只需要关注[0,0],[0,1],[1,0]和[1,1]这四个位置
# 先算第一行
calc_str = f"({window[0, 0]}×{kernel[0, 0]}) + ({window[0, 1]}×{kernel[0, 1]}) + \n"
# 再算第二行
calc_str += f"({window[1, 0]}×{kernel[1, 0]}) + ({window[1, 1]}×{kernel[1, 1]}) = \n"
# 将前两步计算获得的结果相加
calc_str += f"({product[0, 0]}) + ({product[0, 1]}) + ({product[1, 0]}) + ({product[1, 1]}) = {result}"

【2.6】效果展示

最后相对简单，进行效果展示：

# 3. 可视化卷积全过程（修正子图布局为4x3）
# --------------------------
plt.figure(figsize=(15, 12))  # 增大画布尺寸# 显示输入图像和卷积核
plt.subplot(4, 3, 1)  # 第1个位置
plt.title("input_image (4x4)")
plt.imshow(input_image, cmap='gray', vmin=0, vmax=9)
for i in range(input_h):for j in range(input_w):plt.text(j, i, f"{input_image[i, j]}", ha='center', va='center', color='red')plt.subplot(4, 3, 2)  # 第2个位置
plt.title("CNN_kernel (2x2)")
plt.imshow(kernel, cmap='gray', vmin=-1, vmax=1)
for i in range(kernel_h):for j in range(kernel_w):plt.text(j, i, f"{kernel[i, j]}", ha='center', va='center', color='blue')# 显示输出特征图（3x3）
feature_map = np.array([s[2] for s in steps]).reshape(out_h, out_w)
plt.subplot(4, 3, 3)  # 第3个位置
plt.title("output_image (3x3)")
plt.imshow(feature_map, cmap='gray')
for i in range(out_h):for j in range(out_w):plt.text(j, i, f"{feature_map[i, j]:.0f}", ha='center', va='center', color='green')# 显示每一步的滑动窗口和计算过程（共9步，从第4个位置开始）
for idx, (window, calc_str, result) in enumerate(steps, start=4):plt.subplot(4, 3, idx)  # 4x3网格支持到第12个位置，足够容纳9步plt.title(f"steps{idx - 3}:location ({(idx - 4) // 3}, {(idx - 4) % 3})")plt.imshow(window, cmap='gray', vmin=0, vmax=9)for i in range(kernel_h):for j in range(kernel_w):plt.text(j, i, f"{window[i, j]}", ha='center', va='center', color='red')plt.text(1.5, 0.5, calc_str, ha='left', va='center', fontsize=8, color='purple')plt.tight_layout()
plt.show()

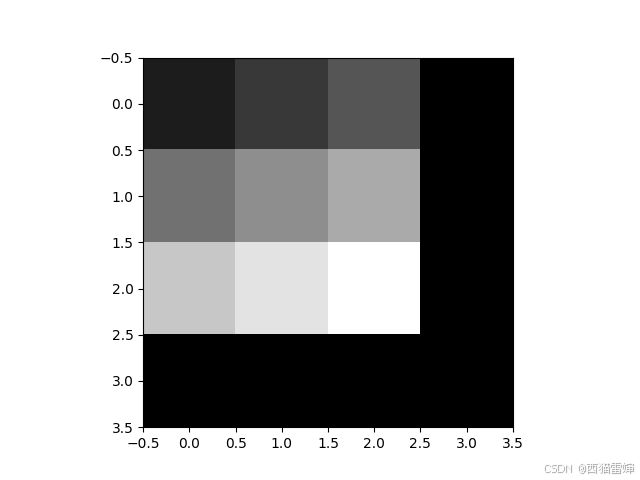

输出效果为：

这是原始图像，然后按照2X2大小对每个块进行卷积计算，先元素对位相乘，然后求和，对应的效果为：

此时的完整代码：

# 引入模块
# 为了实现计算过程详细展示，只使用了数学计算模块numpy和画图模块matplotlib
import numpy as np
import matplotlib.pyplot as plt# --------------------------
# 1. 定义输入和卷积核（简化尺寸便于观察）
# --------------------------
# 输入图像：4x4的简单矩阵（模拟灰度图）
input_image = np.array([[1, 2, 3, 0],[4, 5, 6, 0],[7, 8, 9, 0],[0, 0, 0, 0]
], dtype=np.float32)
# 先输出一下原始图像
plt.imshow(input_image, cmap='gray', vmin=0, vmax=9)
# 卷积核：2x2（用于提取简单特征）
kernel = np.array([[1, 0],[0, -1]
], dtype=np.float32)# 步长手动设置，可以改变
stride = 1  # 步长为1# --------------------------
# 2. 手动计算卷积过程并记录每一步
# --------------------------
# 用input_h, input_w分别提取原始图像input_image的高度和长度
input_h, input_w = input_image.shape
# 用kernel_h, kernel_w分别提取卷积核kernel的高度和长度
kernel_h, kernel_w = kernel.shape
# 先计算差分，可以知道原始矩阵和卷积核的大小差多少
# 实际上差多少，卷积核就要滑动多少步
# 但在最开始的时候，卷积核天然的就可以覆盖原始矩阵的一部分，因为覆盖，所以差分=0
# 所以这一步已经存在了，所以实际的步骤还要+1
out_h = (input_h - kernel_h) // stride + 1  # 输出高度：3
out_w = (input_w - kernel_w) // stride + 1  # 输出宽度：3# 存储每一步的滑动窗口和计算结果
steps = []  # 每个元素是 (窗口区域, 计算过程字符串, 结果值)# 卷积计算过程
for i in range(out_h):for j in range(out_w):# 提取当前滑动窗口（输入的局部区域）start_i, start_j = i * stride, j * stride# 因为+ kernel_h和+ kernel_w，实现真正的滑动# 这里实际上将每一小块元素都单独取出来了，就是windowswindow = input_image[start_i:start_i + kernel_h, start_j:start_j + kernel_w]# 计算卷积：元素相乘再求和product = window * kernel  # 元素相乘result = np.sum(product)  # 求和# 记录计算过程（用于可视化）# 由于取出来的windows大小都是2行2列，所以实现计算的过程中只需要关注[0,0],[0,1],[1,0]和[1,1]这四个位置# 先算第一行calc_str = f"({window[0, 0]}×{kernel[0, 0]}) + ({window[0, 1]}×{kernel[0, 1]}) + \n"# 再算第二行calc_str += f"({window[1, 0]}×{kernel[1, 0]}) + ({window[1, 1]}×{kernel[1, 1]}) = \n"# 将前两步计算获得的结果相加calc_str += f"({product[0, 0]}) + ({product[0, 1]}) + ({product[1, 0]}) + ({product[1, 1]}) = {result}"# 保存所有元素steps.append((window, calc_str, result))# --------------------------
# 3. 可视化卷积全过程（修正子图布局为4x3）
# --------------------------
plt.figure(figsize=(15, 12))  # 增大画布尺寸# 显示输入图像和卷积核
plt.subplot(4, 3, 1)  # 第1个位置
plt.title("input_image (4x4)")
plt.imshow(input_image, cmap='gray', vmin=0, vmax=9)
for i in range(input_h):for j in range(input_w):plt.text(j, i, f"{input_image[i, j]}", ha='center', va='center', color='red')plt.subplot(4, 3, 2)  # 第2个位置
plt.title("CNN_kernel (2x2)")
plt.imshow(kernel, cmap='gray', vmin=-1, vmax=1)
for i in range(kernel_h):for j in range(kernel_w):plt.text(j, i, f"{kernel[i, j]}", ha='center', va='center', color='blue')# 显示输出特征图（3x3）
feature_map = np.array([s[2] for s in steps]).reshape(out_h, out_w)
plt.subplot(4, 3, 3)  # 第3个位置
plt.title("output_image (3x3)")
plt.imshow(feature_map, cmap='gray')
for i in range(out_h):for j in range(out_w):plt.text(j, i, f"{feature_map[i, j]:.0f}", ha='center', va='center', color='green')# 显示每一步的滑动窗口和计算过程（共9步，从第4个位置开始）
for idx, (window, calc_str, result) in enumerate(steps, start=4):plt.subplot(4, 3, idx)  # 4x3网格支持到第12个位置，足够容纳9步plt.title(f"steps{idx - 3}:location ({(idx - 4) // 3}, {(idx - 4) % 3})")plt.imshow(window, cmap='gray', vmin=0, vmax=9)for i in range(kernel_h):for j in range(kernel_w):plt.text(j, i, f"{window[i, j]}", ha='center', va='center', color='red')plt.text(1.5, 0.5, calc_str, ha='left', va='center', fontsize=8, color='purple')plt.tight_layout()
plt.show()

【3】总结

学习了CNN卷积计算的基本过程。
