基于51单片机的温室植物生长监测系统

news 2025/10/9 15:45:47

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）LCD1602液晶第一行显示当前的土壤湿度值及氧气浓度值，第二行显示温度和光照值；
（2）当光照值低于设定报警值，蜂鸣器响，led灯亮，继电器动作，表示开窗;
（3）当土壤湿度值低于设定报警值，蜂鸣器响，led灯亮，继电器动作，表示加湿;
（4）当氧气值低于设定报警值，蜂鸣器响，led灯亮，继电器动作，表示加氧;
（5）当温度值高于设定报警值，蜂鸣器响，led灯亮，继电器动作，表示通风降温；
（6）当以上数值异常时，通过串口远程发送数据到监测设备。

仿真演示视频：

基于51单片机的温室植物生长监测系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

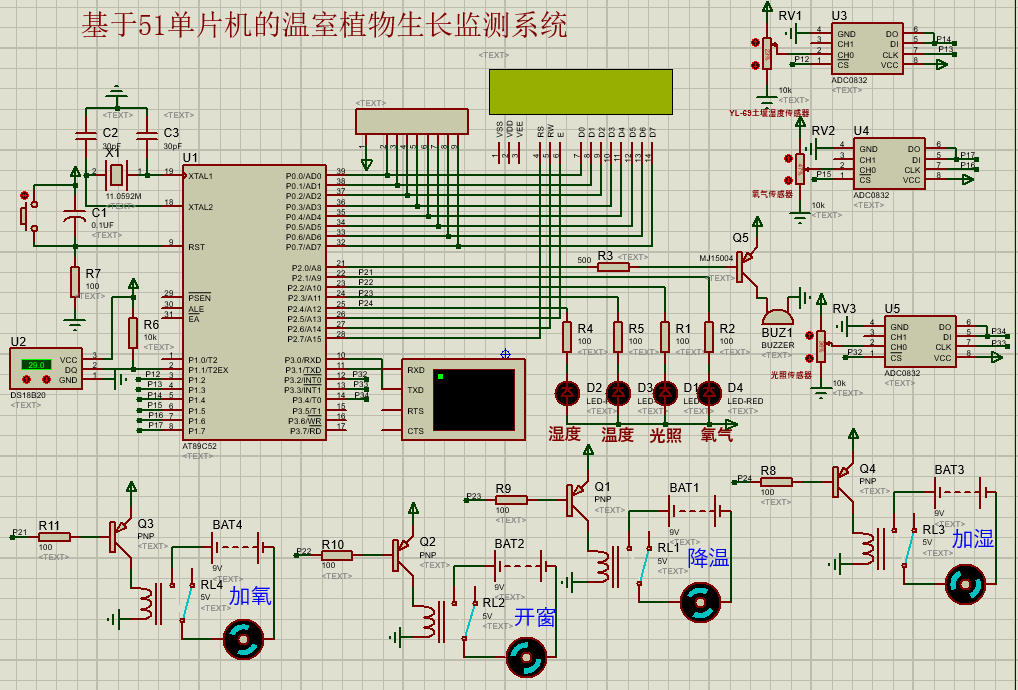

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

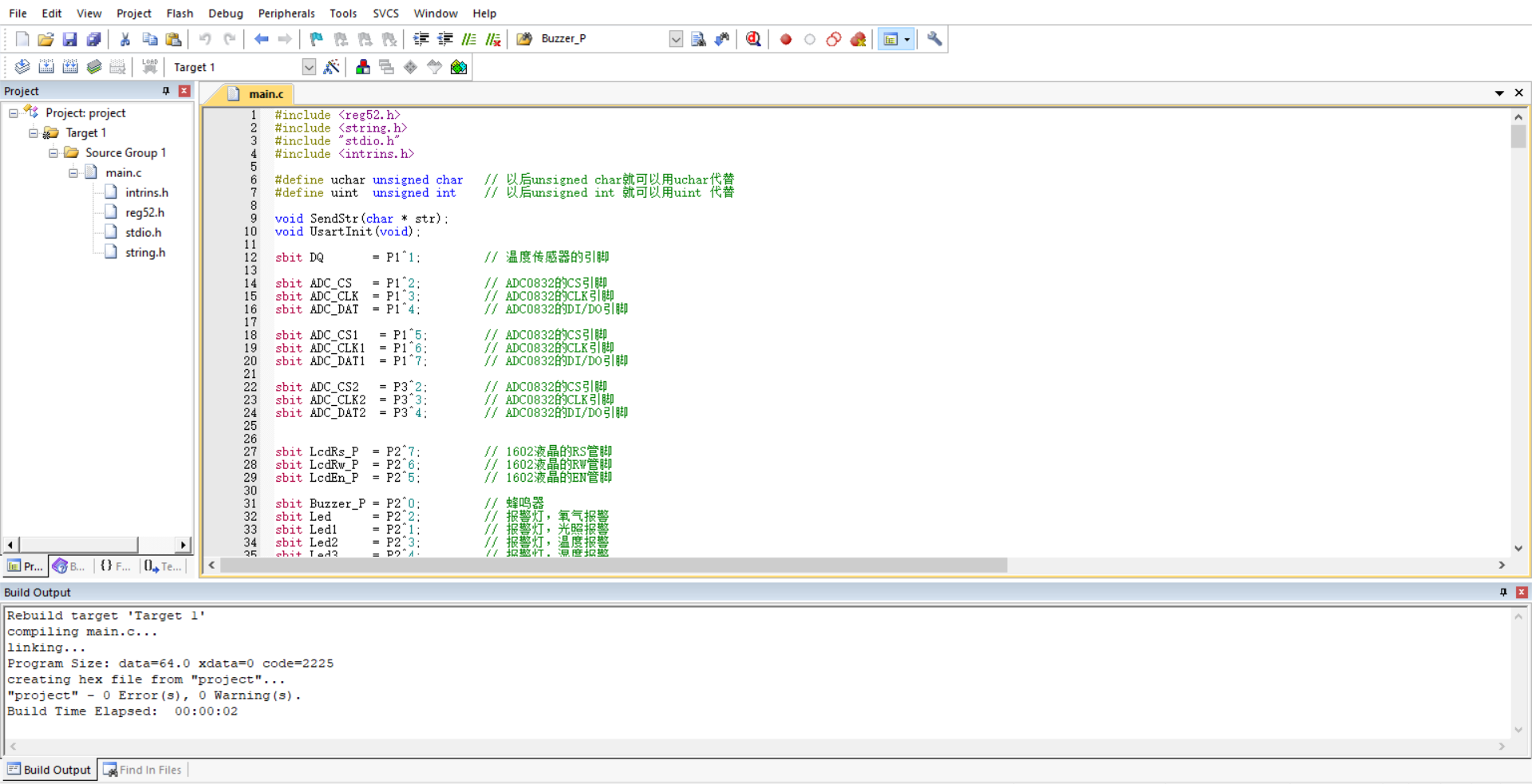

本设计利用KEIL5软件实现程序设计。

主函数如下：

///////////////////////////////////////////////////
/********************************************************
主函数
********************************************************/
void main(void)
{int   temp;									// 保存温度值uchar num,num1,num2;									// 保存土壤湿度值LcdInit();				    			// 液晶功能初始化LcdShowInit();							// 液晶显示内容初始化UsartInit();while(DS18B20_ReadTemp()==85)						// 等待温度传感器初始化完成{DelayMs(10);}while(1){num=Get_ADC0832()/2.5;				// 获取土壤湿度的浓度值num1=Get_ADC0832_1()/2.5;				// 获取光照的浓度值num2=Get_ADC0832_2()/2.5;				// 获取氧气的浓度值if(num>=99){num=99;}if(num1>=99){num1=99;}if(num2>=99){num2=99;}LcdGotoXY(0,4);						// 液晶光标定位到第0行第5列LcdPrintNum1(num);				// 显示土壤湿度浓度的值temp=DS18B20_ReadTemp();	// 读取温度值LcdGotoXY(1,4);						// 液晶光标定位到第1行第5列LcdPrintNum2(temp);				// 显示温度值LcdGotoXY(0,13);												// 光标定位LcdPrintNum1(num1);									// 显示氧气值LcdGotoXY(1,13);												// 光标定位LcdPrintNum1(num2);								// 显示光照值//温度SMS_TXD_Index[11] = 0x30+((temp/10)%10);SMS_TXD_Index[12] = 0x30+((temp)%10);//土壤湿度SMS_TXD_Index[18] = 0x30+((num/10)%10);SMS_TXD_Index[19] = 0x30+((num)%10);//光照SMS_TXD_Index[25] = 0x30+((num2/10)%10);SMS_TXD_Index[26] = 0x30+((num2)%10);//氧气SMS_TXD_Index[31] = 0x30+((num1/10)%10);SMS_TXD_Index[32] = 0x30+((num1)%10);AlarmJudge(num,temp,num1,num2);			// 报警判断}
}

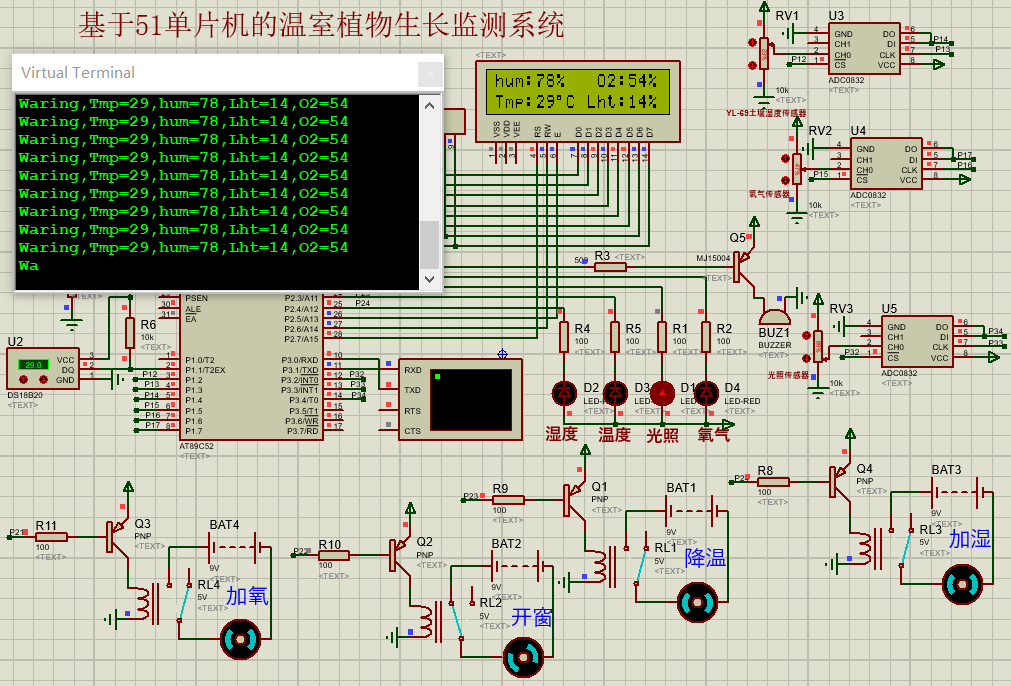

程序运行结果如图：
