鸿蒙实现滴滴出行项目之线路规划图

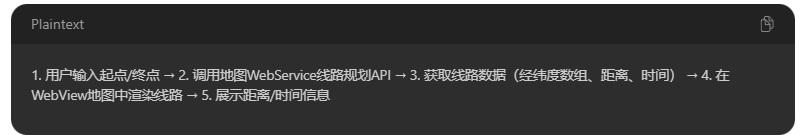

一、核心流程概览

二、实现步骤

Step 1：申请地图WebService API密钥

以 高德地图 为例（百度地图流程类似）：

登录 高德开放平台 → 创建应用 → 添加 “Web服务” 类型Key，获取 API Key（需记录）。
开通 “路径规划” 服务（免费额度满足开发需求）。

Step 2：封装线路规划API调用

创建 RoutePlanService.ets，调用高德地图 驾车路线规划接口（支持起点终点经纬度/地址）：

// services/RoutePlanService.ets
import http from '@ohos.net.http';
import { BusinessError } from '@ohos.base';export class RoutePlanService {private apiKey: string = '你的高德WebService API Key'; // 替换为实际Keyprivate driveRouteUrl: string = 'https://restapi.amap.com/v3/direction/driving'; // 驾车路线接口/*** 规划驾车路线（支持地址或经纬度）* @param origin 起点（格式："经度,纬度" 或 "地址"）* @param destination 终点（格式同上）* @returns 线路数据 { path: 经纬度数组, distance: 距离(米), duration: 时间(秒) }*/async planDriveRoute(origin: string, destination: string): Promise<{path: Array<{ longitude: number; latitude: number }>; // 线路经纬度数组distance: number; // 总距离（米）duration: number; // 总时间（秒）}> {return new Promise((resolve, reject) => {// 1. 构建请求参数const params = new Map<string, string>();params.set('key', this.apiKey);params.set('origin', origin); // 起点（如"113.3245,23.1022"或"广州市广州塔"）params.set('destination', destination); // 终点（同上）params.set('strategy', '0'); // 路线策略：0=最快路线// 2. 拼接请求URLconst queryString = Array.from(params.entries()).map(([k, v]) => `${k}=${encodeURIComponent(v)}`).join('&');const requestUrl = `${this.driveRouteUrl}?${queryString}`;// 3. 发起HTTP GET请求let httpRequest = http.createHttp();httpRequest.request(requestUrl,{ method: http.RequestMethod.GET },(err: BusinessError, data: http.HttpResponse) => {httpRequest.destroy(); // 销毁请求实例if (err) {reject(`路线规划失败: ${err.message}`);return;}// 4. 解析返回数据（高德驾车路线接口格式）if (data.responseCode === 200) {const result = JSON.parse(data.result as string);if (result.status === '1' && result.route && result.route.paths.length > 0) {const pathData = result.route.paths[0]; // 取第一条路线// 解析线路经纬度（高德返回格式："经度,纬度;经度,纬度;..."）const pathArray = pathData.polyline.split(';').map((point: string) => {const [lng, lat] = point.split(',').map(Number);return { longitude: lng, latitude: lat };});resolve({path: pathArray,distance: Number(pathData.distance), // 距离（米）duration: Math.ceil(Number(pathData.duration)) // 时间（秒）});} else {reject(`路线规划无结果: ${result.info || '未知错误'}`);}} else {reject(`HTTP错误: ${data.responseCode}`);}});});}
}

Step 3：创建线路规划页面（输入起点终点）

创建 RoutePlanPage.ets，实现用户输入起点终点并触发线路规划：

// pages/RoutePlanPage.ets
import { RoutePlanService } from '../services/RoutePlanService';
import router from '@ohos.router';
import promptAction from '@ohos.promptAction';@Entry
@Component
struct RoutePlanPage {@State origin: string = ''; // 起点@State destination: string = ''; // 终点private routeService: RoutePlanService = new RoutePlanService();build() {Column() {// 1. 输入框（起点+终点）Column() {TextInput({ placeholder: '请输入起点（地址或位置）' }).width('90%').height(45).margin(5).padding(10).backgroundColor('#FFFFFF').borderRadius(5);TextInput({ placeholder: '请输入终点（地址或位置）' }).width('90%').height(45).margin(5).padding(10).backgroundColor('#FFFFFF').borderRadius(5);Button('规划路线').width('90%').height(45).margin(10).backgroundColor('#007AFF').onClick(async () => {if (!this.origin || !this.destination) {promptAction.showToast({ message: '请输入起点和终点' });return;}// 2. 调用线路规划API并跳转地图页try {const routeData = await this.routeService.planDriveRoute(this.origin, this.destination);// 跳转到地图页并传递线路数据router.pushUrl({url: 'pages/MapRoutePage',params: { routeData: routeData }});} catch (err) {promptAction.showToast({ message: `规划失败: ${err.message}` });}});}.width('100%').padding(10).backgroundColor('#F5F5F5');}.width('100%').height('100%').backgroundColor('#F5F5F5');}
}

Step 4：在地图页渲染线路（WebView实现）

创建 MapRoutePage.ets，通过 WebView加载高德H5地图 并渲染线路：

// pages/MapRoutePage.ets
import webview from '@ohos.web.webview';
import router from '@ohos.router';@Entry
@Component
struct MapRoutePage {private webController: webview.WebviewController = new webview.WebviewController();private routeData: any = null; // 从路由获取的线路数据aboutToAppear() {// 获取从规划页传递的线路数据this.routeData = router.getParams()?.routeData;if (!this.routeData) {router.back(); // 无数据时返回上一页return;}}build() {Column() {// 1. 线路信息（距离+时间）Row() {Column() {Text(`距离: ${(this.routeData.distance / 1000).toFixed(2)} 公里`).fontSize(16).color('#333333');Text(`时间: ${Math.ceil(this.routeData.duration / 60)} 分钟`).fontSize(16).color('#333333').margin({ top: 5 });}.width('100%').padding(15).backgroundColor('#FFFFFF');}.borderBottom({ width: 0.5, color: '#EEEEEE' });// 2. WebView地图（渲染线路）Web({src: $rawfile('map_route.html'), // 本地H5地图文件（需提前准备）controller: this.webController}).width('100%').height('85%').onPageEnd(() => {// 地图加载完成后，调用JS渲染线路this.renderRouteOnMap();});}.width('100%').height('100%');}/*** 调用H5地图的JS方法，渲染线路*/private renderRouteOnMap() {if (!this.routeData) return;// 1. 转换线路数据为JS数组格式const pathArray = this.routeData.path.map((p: any) => `[${p.longitude}, ${p.latitude}]`).join(',');// 2. 构造JS代码（调用高德地图API绘制线路）const jsCode = `// 初始化地图（若未初始化）if (!window.map) {window.map = new AMap.Map('mapContainer', {zoom: 14,center: [${this.routeData.path[0].longitude}, ${this.routeData.path[0].latitude}] // 起点为中心});}// 绘制线路const path = [${pathArray}]; // 线路经纬度数组new AMap.Polyline({path: path,strokeColor: '#0066FF', // 线路颜色（蓝色）strokeWeight: 6, // 线路宽度strokeOpacity: 0.8, // 透明度map: window.map});// 添加起点终点标记new AMap.Marker({ position: path[0], map: window.map, icon: '/start.png' }); // 起点标记new AMap.Marker({ position: path[path.length-1], map: window.map, icon: '/end.png' }); // 终点标记// 调整地图视野以显示完整线路window.map.setFitView();`;// 3. 在WebView中执行JS代码this.webController.executeJs({script: jsCode,callback: (result) => {if (result === null) {console.error('线路渲染JS执行失败');}}});}
}

Step 5：创建本地H5地图文件

在 main/resources/rawfile 目录下创建 map_route.html（H5地图容器，加载高德地图JS API）：

<!-- rawfile/map_route.html -->
<!DOCTYPE html>
<html>
<head><meta charset="UTF-8"><meta name="viewport" content="width=device-width, initial-scale=1.0"><title>线路规划地图</title><!-- 引入高德地图JS API（需替换为你的Web端Key） --><script src="https://webapi.amap.com/maps?v=2.0&key=你的高德Web端API Key"></script><style>body, html { width: 100%; height: 100%; margin: 0; }#mapContainer { width: 100%; height: 100%; }</style>
</head>
<body><div id="mapContainer"></div> <!-- 地图容器 -->
</body>
</html>

三、关键功能解析

1. 高德线路规划API参数与返回值

核心参数：

• origin：起点（支持经纬度 113.3245,23.1022 或地址 广州市广州塔）。
• destination：终点（同上）。
• strategy：路线策略（0=最快路线，1=最短路线，3=躲避拥堵）。

返回数据（简化）：

  {"status": "1","route": {"paths": [{"polyline": "113.3245,23.1022;113.3255,23.1032;...", // 线路经纬度字符串（分号分隔）"distance": "14085", // 距离（米）"duration": "1140" // 时间（秒）}]}}

2. 线路渲染核心JS代码

在H5地图中，通过高德地图JS API绘制线路：

• Polyline组件：用于绘制折线，path 参数传入经纬度数组。
• Marker组件：添加起点终点标记（可自定义图标）。
• setFitView()：自动调整地图视野，确保完整显示线路。

3. 距离与时间格式化

• 将API返回的 距离（米） 转换为公里：distance / 1000。
• 将 时间（秒） 转换为分钟：Math.ceil(duration / 60)。

四、避坑指南

1. 地址转经纬度（坐标解析）

若用户输入的是地址（如“广州塔”），需先调用 地理编码API 转换为经纬度：

// 地理编码接口（高德）：https://restapi.amap.com/v3/geocode/geo
// 将地址转换为经纬度："广州市广州塔" → "113.330943,23.113406"

2. 坐标系一致性

高德WebService API返回的是 GCJ02坐标系（火星坐标），H5地图JS API默认使用GCJ02，无需转换。若使用其他坐标系地图（如WGS84），需用 coordtransform 库转换。

3. WebView本地H5文件路径

H5文件需放在 main/resources/rawfile 目录，加载路径为 $rawfile(‘map_route.html’)，确保WebView能正确访问。

4. API Key权限

• WebService Key：用于后端接口调用（如 RoutePlanService）。
• Web端JS Key：用于H5地图加载（map_route.html 中的高德JS API）。 两者需分别申请，不可混用。

五、效果对比

• 输入起点终点：用户输入“广州塔”和“广州东站”。
• 线路规划结果：API返回距离 14085米（14.085公里），时间 1140秒（19分钟）。

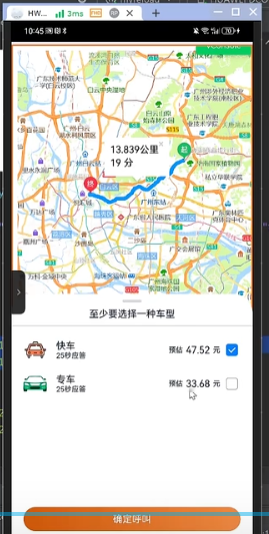

• 地图渲染：WebView中显示蓝色线路，起点绿色标记，终点红色标记，顶部显示距离和时间（与截图效果一致）。

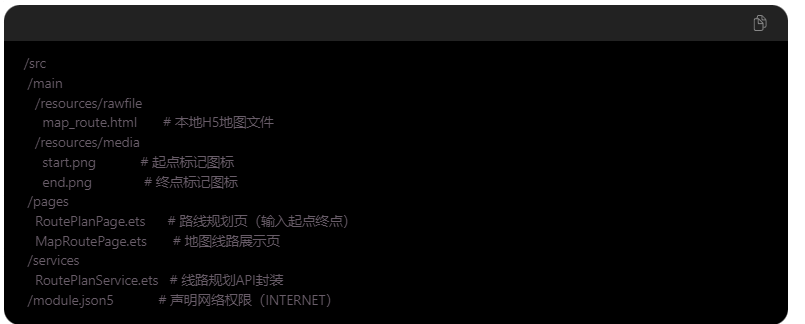

六、完整项目结构

总结：
实现乘客输入起点终点后展示线路规划图的核心步骤为：

• 输入起点终点：通过TextInput获取用户输入。
• 调用线路规划API：使用高德WebService接口计算路线，获取经纬度数组、距离、时间。
• WebView渲染线路：通过H5地图JS API绘制折线、标记点，显示完整路线。
• 展示线路信息：格式化距离和时间并显示在页面顶部。

此方案低成本实现了截图中的线路规划功能，依赖地图WebService API和WebView，无需集成复杂的原生地图SDK。
