一、信号的保存

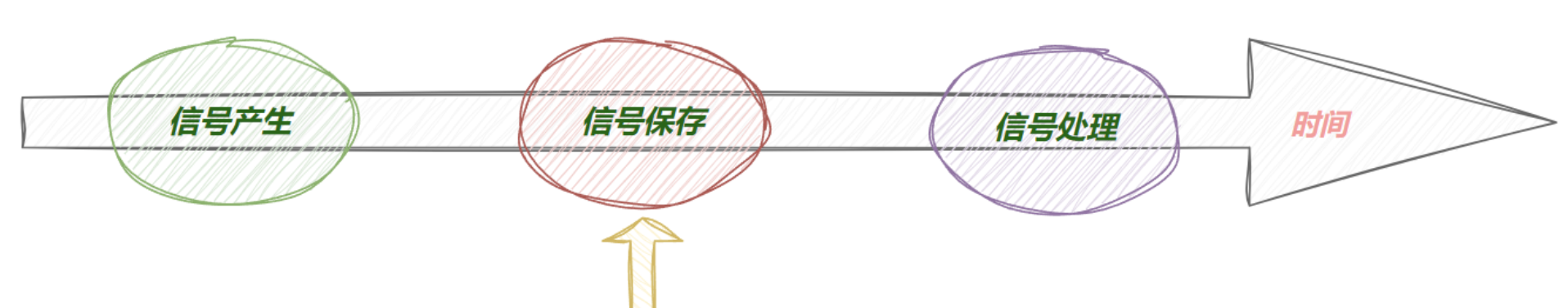

# 信号被操作系统发送给进程之后，进程可能并不会立即处理该信号，此时为了让进程之后能够执行相应的信号，我们必须将对应的信号保存下来。

1、信号相关概念

# 在 Linux中，是通过位图结构保存的，而在了解信号的保存原理之前，我们需要先明白几个重要的概念：

1.1 信号递达 (Delivery)

# 信号递达指的是操作系统实际执行信号处理程序的过程。当信号递达时，系统会根据以下三种可能的处理方式之一来响应：

1. 默认处理：执行系统预定义的操作（如终止进程）
2. 忽略处理：完全丢弃该信号
3. 自定义处理：执行用户注册的信号处理函数

# 例如，当进程收到 SIGINT 信号 (Ctrl+C) 时，默认处理方式是终止进程，但如果用户注册了处理函数，则会执行该函数。

1.2 信号未决 (Pending)

# 信号从产生到递达之间会经历未决状态。这个过程中：

• 信号被记录在进程的未决信号集合中
• 每个信号都有一个对应的未决标志位
• 信号可能因为阻塞而长时间保持未决状态

1.3 信号阻塞 (Block)

# 进程可以通过信号掩码主动阻塞某些信号：

1. 阻塞的信号仍可被接收，但不会立即递达
2. 被阻塞的信号会一直保持在未决状态
3. 常见阻塞场景包括：

   • 关键代码段执行期间
   • 信号处理函数执行时
   • 进程初始化阶段

# 被阻塞的信号产生时将保持在未决状态，直到进程解除对此信号的阻塞，才执行递达的动作。信号的阻塞也叫做信号的屏蔽。

1.4 阻塞 vs 忽略

# 需要注意的是，阻塞和忽略是不同的，只要信号被阻塞就不会递达，而忽略是在递达之后的一种处理动作。

特性	阻塞 (Block)	忽略 (Ignore)
作用时机	信号递达前	信号递达后
信号状态	保持未决	已被处理
后续影响	解除阻塞后会递达	直接丢弃
典型应用	临时屏蔽关键信号	永久忽略无关信号

# 例如，在银行交易处理中：

• 阻塞 SIGINT 可防止交易中途被中断
• 忽略 SIGCHLD 可避免处理子进程状态变化

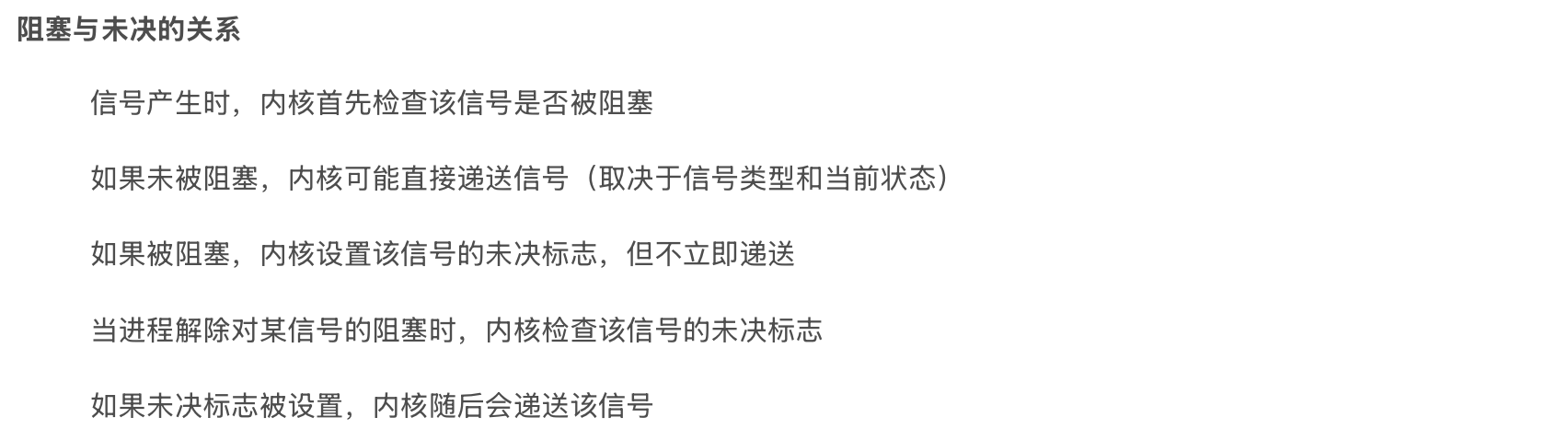

1.5 阻塞 vs 未决

2、信号在内核中的表示

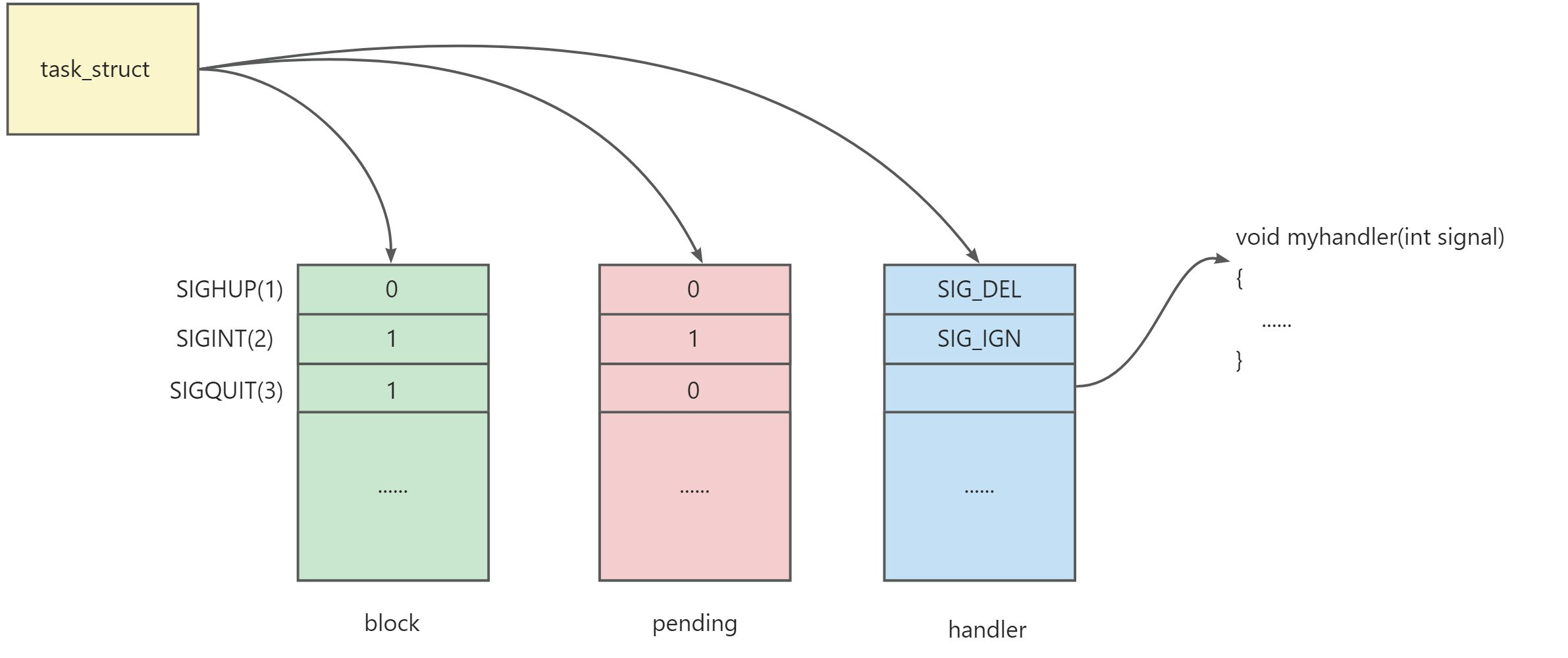

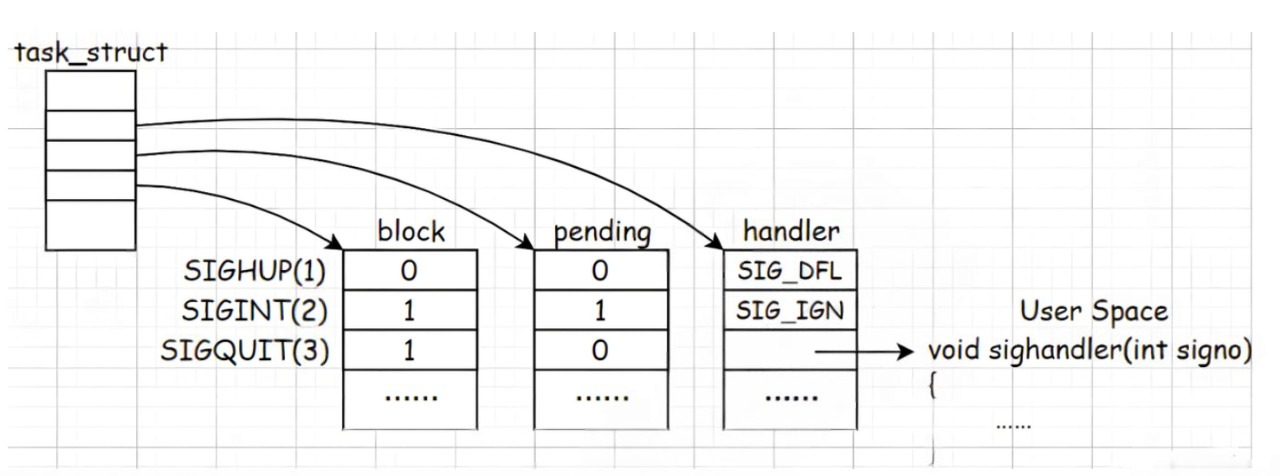

# 信号在内核中是通过两个位图与一个函数指针数组表示的，其中 block 位图每一个比特位代表对应信号是否被阻塞，pending 位图每一个比特位表示对应信号是否未决，handler 数组表示存放每个信号处理的默认或者自定义方法。并且这两个位图结构与函数指针数组也是被我们的进程控制块 task_struct所管理的。

2.1 未决信号表 (pending)

        位置：task_struct->pending

        作用：一个 unsigned int 的位图，记录已经产生但尚未递达（处理）的信号，从右往左数，比特位的位置表示的是第几个信号，比特示位的内容表示是否收到，1表示收到了信号，0表没有收到信号。

        结构：包含一个sigset_t（位图）和一个list_head（链表）

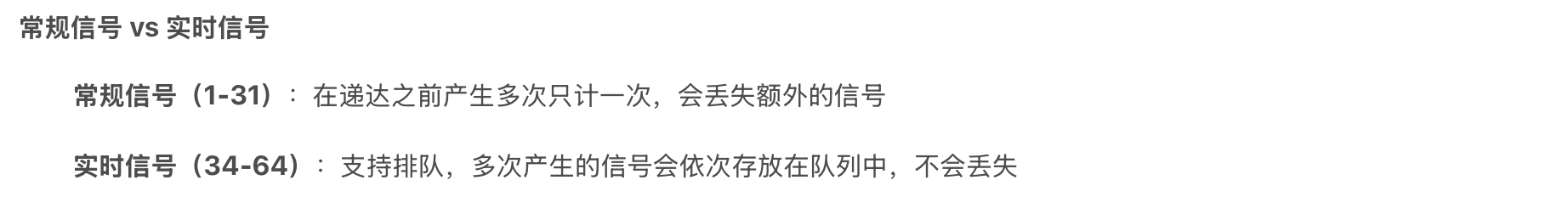

        功能：对于实时信号，list_head 用于实现信号队列，可以存储多个相同的信号

2.2 阻塞信号表 (block)

• 位置：task_struct->blocked

• 作用：一个 unsigned int 的位图，记录当前被进程阻塞（屏蔽）的信号，从右往左数，比特位的位置表示的是第几个信号，比特位的内容表示是否阻塞，1表示被阻塞，0表示没被阻塞。因此，pending & (~block)后，1表示该信号可以被递达，0表示该信号不可以被递达。

• 类型：sigset_t（一个位掩码，每位对应一个信号）

• 功能：即使信号产生，如果它在阻塞集中，也不会被递送给进程，直到解除阻塞

2.3 信号处理动作表 (handler)

        位置：task_struct->sighand->action[64]

        作用：一个 sighandler_t handler[31] 的函数指针数组，定义了对每个信号的处理方式，数组下标就是信号编号

        大小：_NSIG（通常为64），对应64种可能的信号

        内容：每个元素是一个k_sigaction结构，包含：

                sa_handler：信号处理函数指针（可以是SIG_DFL、SIG_IGN或用户自定义函数）

                sa_flags：控制信号处理的各种标志

                sa_mask：在执行此信号处理函数时，需要阻塞的其他信号集

                sa_restorer：恢复函数（通常不由应用程序直接使用）

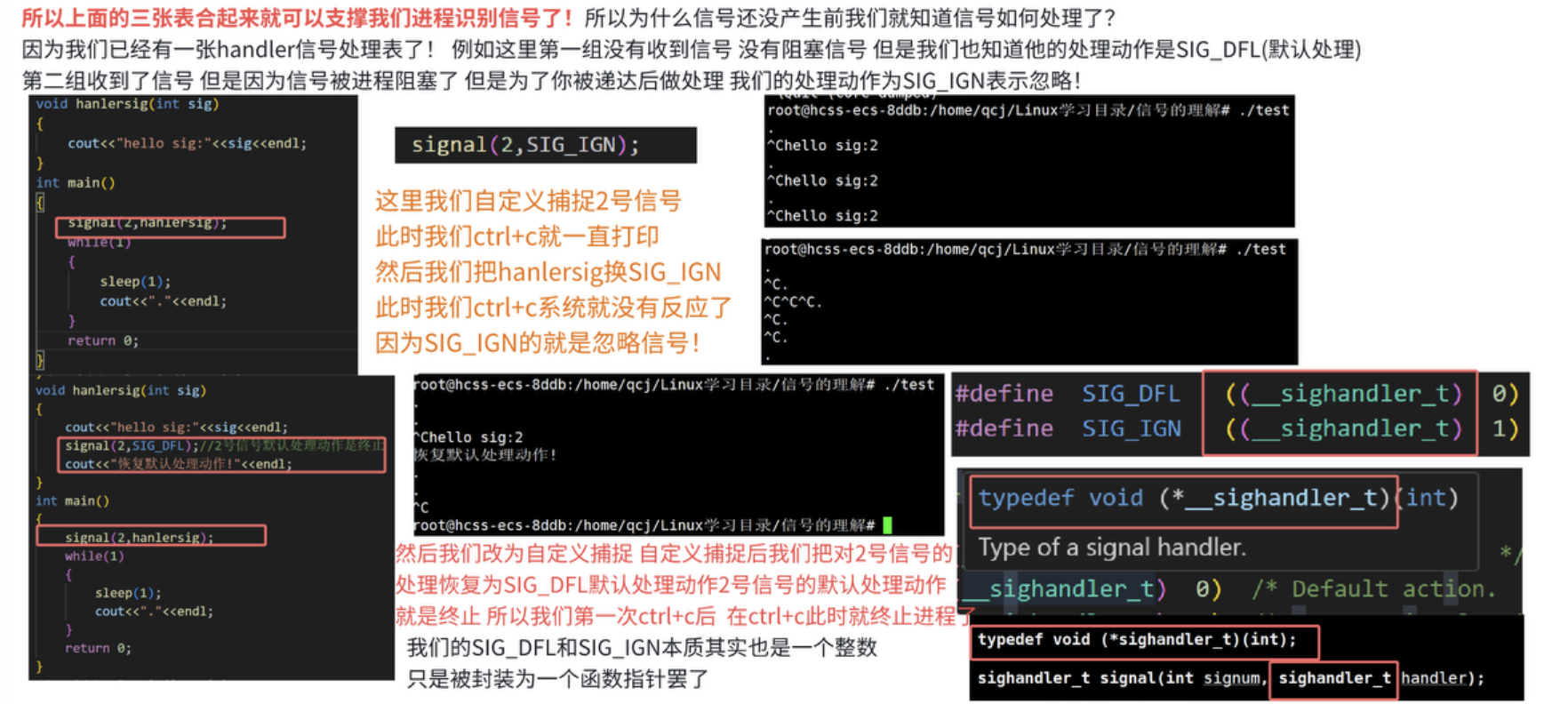

# 所以我们之前 signal 自定义捕捉方法时传入的 SIGALRM 就是宏定义为14的数组下标，之前写的 handlerSig 方法就是数组元素的函数指针。

2.4 信号处理示例分析

# 我们通过上图中的例子来解释这三种表如何协同工作：

SIGHUP 信号（信号1）

• 阻塞位：0（未阻塞）

• 未决位：0（未产生）

• 处理动作：默认处理动作（SIG_DFL）

• 行为：当SIGHUP信号产生时，内核会设置未决标志，然后在合适的时候执行默认处理动作

SIGINT 信号（信号2）

• 阻塞位：1（被阻塞）

• 未决位：1（已产生但未处理）

• 处理动作：忽略（SIG_IGN）

• 行为：虽然处理动作是忽略，但由于信号被阻塞，它暂时不能被处理。进程有机会在解除阻塞前改变处理动作

SIGQUIT 信号（信号3）

• 阻塞位：1（被阻塞）

• 未决位：0（未产生）

• 处理动作：用户自定义函数sighandler

• 行为：一旦产生SIGQUIT信号，它将被阻塞，直到解除阻塞后才会调用sighandler

2.5 内核数据结构

// 进程描述符中与信号相关的字段
struct task_struct {// ...struct sighand_struct *sighand;  // 指向信号处理表sigset_t blocked;                // 阻塞信号表（位图）struct sigpending pending;       // 未决信号表// ...
};// 信号处理表结构
struct sighand_struct {atomic_t count;                  // 引用计数struct k_sigaction action[_NSIG]; // 每个信号的处理动作spinlock_t siglock;              // 保护该结构的自旋锁
};// 信号处理动作详情
struct k_sigaction {struct __new_sigaction sa;       // 信号处理结构void __user *ka_restorer;        // 恢复函数指针
};// 信号处理结构
struct __new_sigaction {__sighandler_t sa_handler;       // 信号处理函数指针unsigned long sa_flags;          // 标志位void (*sa_restorer)(void);       // 恢复函数（通常不使用）__new_sigset_t sa_mask;          // 执行处理函数时要阻塞的信号集
};// 未决信号结构
struct sigpending {struct list_head list;           // 实时信号的队列sigset_t signal;                 // 未决信号的位图
};

# Linux 内核通过三张表精细地管理信号：

• 处理动作表决定了信号最终如何被处理
• 阻塞表控制哪些信号暂时不被处理
• 未决表记录已产生但尚未处理的信号

3、sigset_t 信号集

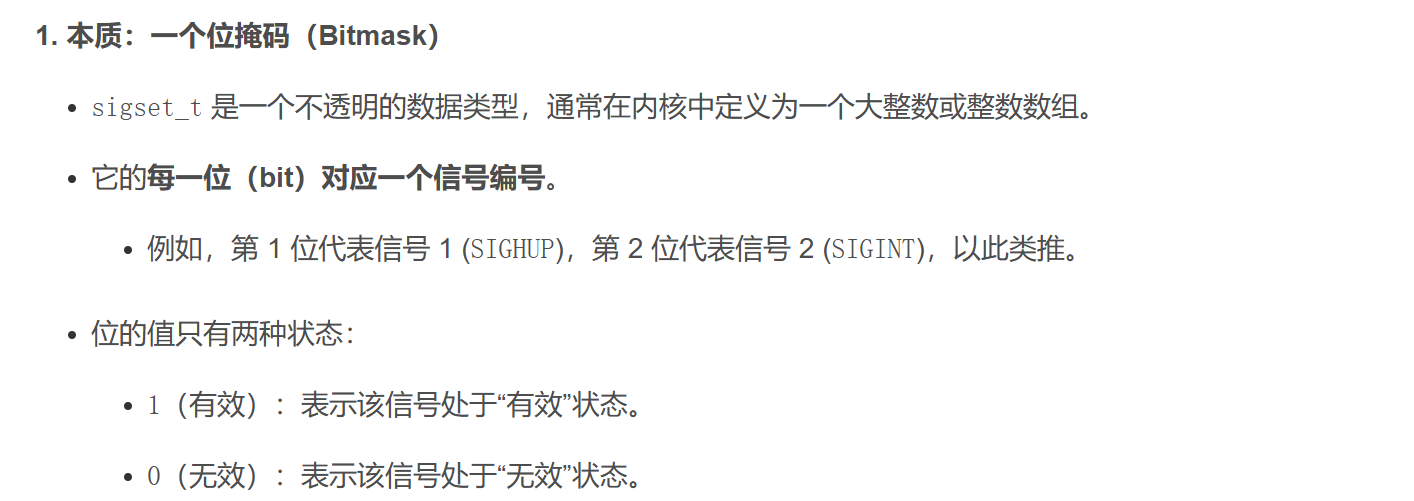

# sigset_t 被称为信号集，也叫做信号屏蔽字(Signal Mask)，是操作系统给用户提供的一种数据类型，用来描述和 block 、 pending 一样的位图，其结构具体如下：

#define _SIGSET_NWORDS (1024 / (8 * sizeof (unsigned long int)))
typedef struct
{
    unsigned long int __val[_SIGSET_NWORDS];
} __sigset_t;
typedef __sigset_t sigset_t;

# 从下图来看，每个信号只有一个bit的未决标志，非0即1，不记录该信号产生了多少次，阻塞标志也是这样表示的。因此，未决和阻塞标志可以用相同的数据类型sigset_t来存储，sigset_t称为信号集。

• 这个类型可以表示每个信号的“有效”或“无效”状态,在阻塞信号集中“有效”和“无效”的含义是该信号是否被阻塞,
• 而在未决信号集中“有效”和“无效”的含义是该信号是否处于未决状态。
• 阻塞信号集也叫做当前进程的信号屏蔽字(Signal Mask),这里的“屏蔽”应该理解为阻塞而不是忽略。

 # sigset_t 类型对于每种信号用一个bit表示“有效”或“无效”状态，至于这个类型内部如何存储这些bit 则依赖于系统实现，从使用者的角度是不必关心的，使用者只能调用以下函数来操作sigset_t变量，而不应该对它的内部数据做任何解释，比如用 printf 直接打印 sigset_t 变量是没有意义的。

# 于此同时，操作系统还给我们提供了很多信号集操作函数，并且我们只能通过这些函数去修改信号集。

#include <signal.h>

• int sigemptyset(sigset_t *set); // 将位图全部设置为 0
• int sigfillset(sigset_t *set); // 将位图全部都设置为 1
• int sigaddset (sigset_t *set, int signo); // 将位图中的某一位设置为 1
• int sigdelset(sigset_t *set, int signo); // 将位图中的某一位设置为 0
• int sigismember(const sigset_t *set, int signo); // 判断一个信号是否在信号集中，不在返回0，在返回1，出错返回-1

# 但是这些都只是对我们自己定义的变量进行了修改，并没有对我们的内核数据有任何影响，为了能让我们真正意义上修改内核中的 block与 pending位图，我们还需要借助以下两个接口。

3.1 sigprocmask

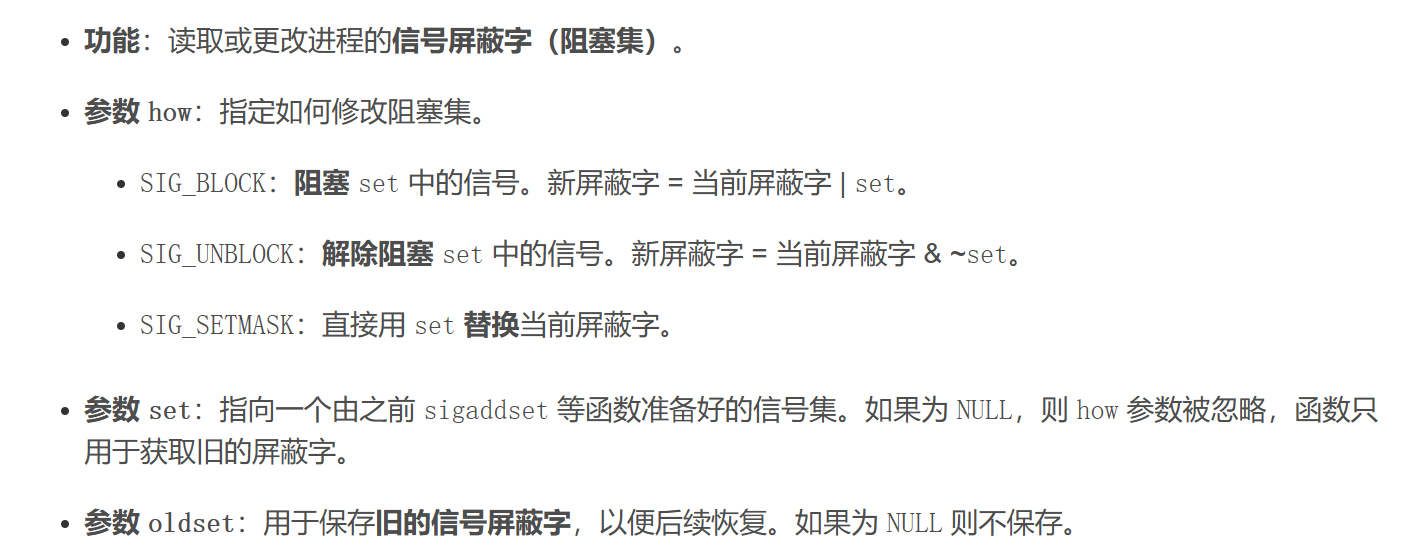

# 我们可以使用 sigprocmask函数读取或者修改阻塞信号集(block位图)，其具体用法如下：

1. 函数原型：int sigprocmask(int how, const sigset_t *set, sigset_t *oldset);
2. 参数：

• 如果 oldset 是非空指针，则读取进程当前的信号屏蔽字，然后通过 oldset 参数传出，是一个输出型参数。
• 如果 set 是非空指针，则更改进程的信号屏蔽字，参数 how决定如何更改。
• 如果 oldset 和 set 都是非空指针，则先将原来的信号屏蔽字备份到 oldset 里，然后根据 set 和 how 参数更改信号屏蔽字

     3. 返回值：如果调用成功返回0，出错返回-1。

# 如果我们假设当前的信号屏蔽字为 mask，下表说明了 how 参数的可选值。

选项	含义
SIG_BLOCK	set 包含了我们希望添加到当前信号屏蔽字的信号，相当于 mask=mask|set
SIG_UNBLOCK	set 包含了我们希望从当前信号屏蔽字中解除阻塞的信号，相当于 mask=mask&~set
SIG_SETMASK	设置当前信号屏蔽字为 set 所指向的值，相当于 mask=set

# 如果调用 sigprocmask 解除了对当前若干个未决信号的阻塞,则在 sigprocmask 返回前,至少将其中一个信号递达。

# 示例：阻塞 SIGINT 信号：

sigset_t new_set, old_set;
sigemptyset(&new_set);
sigaddset(&new_set, SIGINT);// 阻塞SIGINT，并保存旧的屏蔽字到old_set
if (sigprocmask(SIG_BLOCK, &new_set, &old_set) == -1) {perror("sigprocmask");
}
// ... 在这段代码中，SIGINT信号会被阻塞 ...
// 恢复旧的屏蔽字（解除对SIGINT的阻塞）
if (sigprocmask(SIG_SETMASK, &old_set, NULL) == -1) {perror("sigprocmask");
}

3.2 sigpending

# 我们同样可以通过 sigpending函数来读取对应的未决信号集(pending位图)，其原型如下：

#include <signal.h>

• 函数原型：int sigpending(sigset_t \*set);
• 作用：读取当前进程的未决信号集，通过 set 参数传出，是一个输出型参数。
• 返回值：调用成功则返回0，出错则返回-1

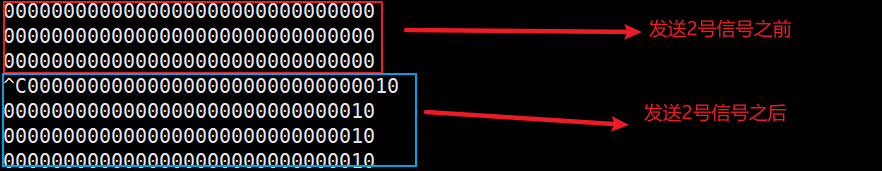

# 知道如上接口的用法的作用后，我们就可以编写一段程序来验证以下阻塞信号集：

#include<iostream>
#include<cstdio>
#include<vector>
#include<functional>
#include<sys/types.h>
#include<unistd.h>
#include<signal.h>void PrintPending(sigset_t &pending)
{printf("我是一个进程(%d), pending: ", getpid());for(int signo = 31; signo >= 1; signo--){// 在pending表里就输出1,不在输出0if(sigismember(&pending, signo)){std::cout << "1";}else{std::cout << "0";}}std::cout << std::endl;
}void handler(int sig)
{std::cout << "#####################################" << std::endl;std::cout << "递达" << "sig" << "信号" << std::endl;sigset_t pending;int m = sigpending(&pending);PrintPending(pending); // 0000 0010(信号被处理完, 2号才会被设置为0)// 0000 0000(执行handler方法之前,2对应的pending已经被清理了)std::cout << "#####################################" << std::endl;
}int main()
{signal(SIGINT, handler); // 解除对2号的屏蔽后就直接终止进程了,想要看到效果就进行自定义捕捉// 1.屏蔽2号信号sigset_t block, old_block;sigemptyset(&block); // 清空信号集的block位图sigemptyset(&old_block);sigaddset(&block, SIGINT); // 把2号信号添加到block里，但是此时还没有对2号信号进行屏蔽，因为这个block是自定义的，不是进程当前的信号集// for(int i = 1; i < 32; i++)//     sigaddset(&block, i);int n = sigprocmask(SIG_SETMASK, &block, &old_block); // 写入到内核中(void)n; // 防止n被定义但未被使用的警告// 4.重复获取打印过程int cnt = 0;while (true){// 2.获取pending信号集sigset_t pending;int m = sigpending(&pending);// 3. 打印PrintPending(pending);if(cnt == 10){// 5. 恢复对2号信号的block情况,解除屏蔽sigprocmask(SIG_SETMASK, &old_block, nullptr);std::cout << "解除对2号的屏蔽" << std::endl;}sleep(1);cnt++;}return 0;
}

# 我们把所有普通信号的阻塞表都设为屏蔽，可以看到我们通过 kill 命令发送信号时，信号被屏蔽了，所以可以看到未决表中记录的已产生但未递达的信号集，我们发送一个信号，该信号集对应位置为1，但是由于9号信号比较特殊，无法被捕获，阻塞和忽略，我们发送9号信号时，进程就被杀死了。

---

二、信号的捕捉

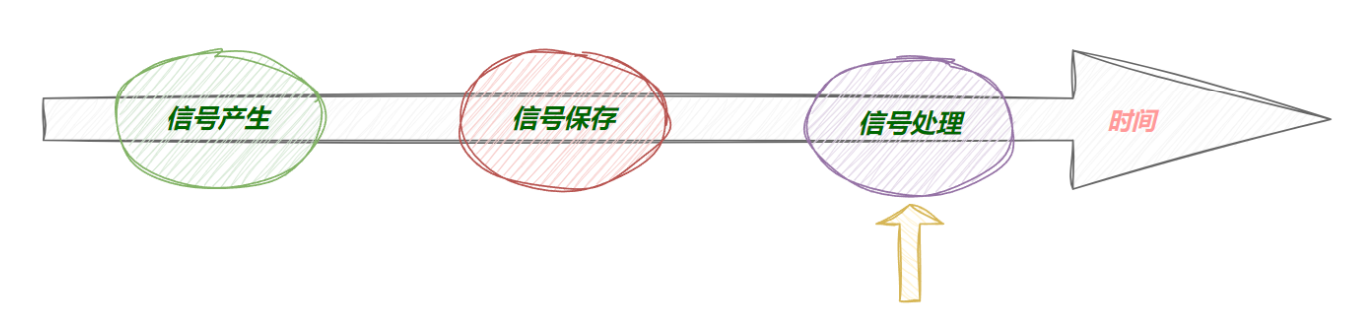

# 信号由键盘、系统调用、硬件异常、软件条件等方式产生，然后被保存在三张表中，再将信号递达，操作系统有三种处理方式：默认处理、忽略处理、自定义处理。虽然我们现在已经知道这三种处理方式，但是操作系统底层是到底怎么做到在合适的时候处理信号？合适的时候又是什么时候呢？下面我们就来深入了解。

2.1 内核空间与用户空间

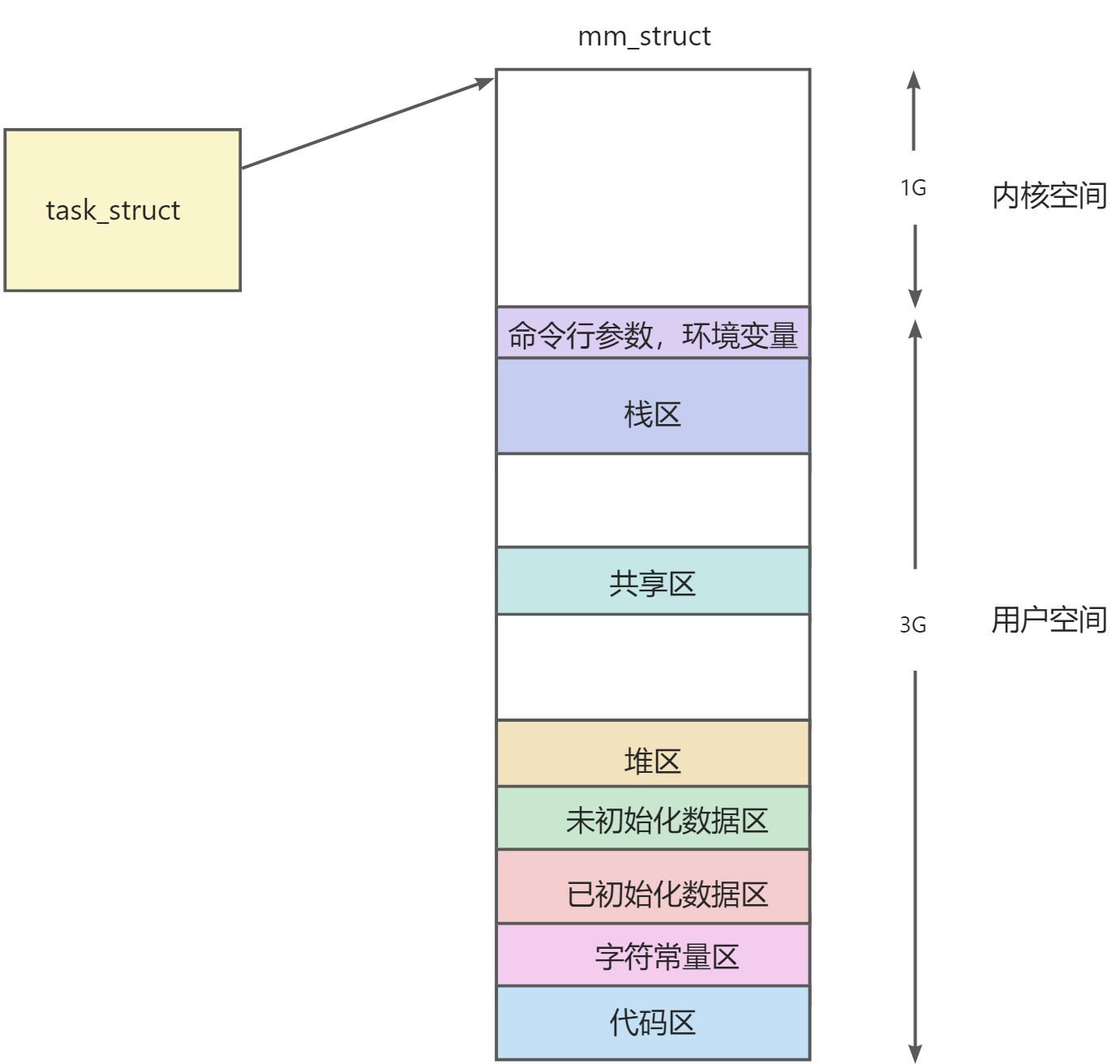

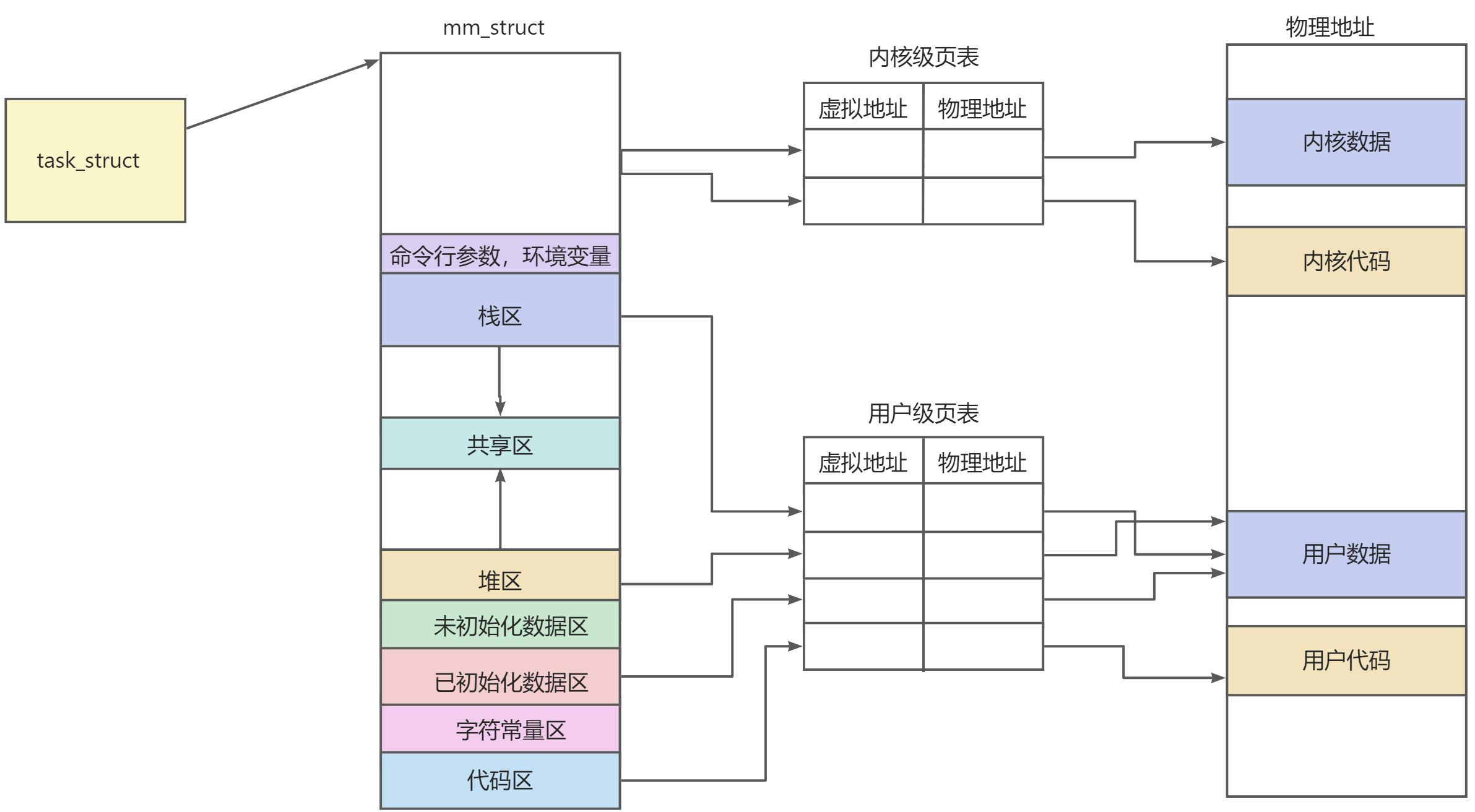

# 我们知道每一个进程都有自己的进程地址空间(mm_struct)，该进程地址空间其实是由内核空间和用户空间组成的，如果一个进程地址空间的表示范围为4G，那么内核空间占 1G，用户空间占 3G。

• 用户所写的代码和数据位于用户空间，通过用户级页表与物理内存之间建立映射关系。
• 内核空间存储的实际上是操作系统代码和数据，通过内核级页表与物理内存之间建立映射关系。

# 其中内核级页表是一张全局的页表，它用来维护操作系统的代码与进程之间的关系。因此，在每个进程的进程地址空间中，用户空间是属于当前进程，每个进程的代码和数据可能是不同的，但内核空间所存放的都是操作系统的代码和数据，所有进程中都是一样的内容。

2.2 用户态与内核态

# 虽然每一个进程中都有对应的操作系统的代码与数据，但并不是所有进程都能访问的，一般只有处于内核态的进程才能访问操作系统的代码与数据，而处于用户态的进程只能访问对应的用户代码与数据。

• 用户态：用户态是普通程序的运行模式，具有较低的特权级别。在用户态下运行的代码不能直接访问硬件资源和其它受限资源，例如内存管理、设备驱动程序和文件系统等。用户态程序只能通过系统调用与内核态交互，以访问这些受限资源。
• 内核态：内核态是操作系统内核的运行模式，具有较高的特权级别。在内核态下运行的代码可以访问所有系统资源和设备，并可以执行任何指令。内核态负责管理系统资源、硬件设备和用户程序，以及处理系统中断和异常。

# 在现代操作系统中，一个进程根据其运行的代码所处的特权级别，可以在用户态和内核态之间切换。例如，当用户程序通过系统调用请求操作系统服务时，进程将从用户态切换到内核态，以允许内核代码执行相应的服务。当内核完成系统调用服务时，进程将切换回用户态，以便继续执行用户代码。

# 那么问题来了，操作系统为什么不以内核态的方式去执行用户代码呢？

理论上来说是可以的，因为内核态是一种权限非常高的状态，但是绝对不能这样设计。

因为如果允许在内核态直接执行用户空间的代码，那么用户就可以在代码中设计一些非法操作，比如清空数据库，窃取密码等。这种操作在用户态是完全不可行的，但如果以内核态形式去执行，这些非法操作就能被实现。

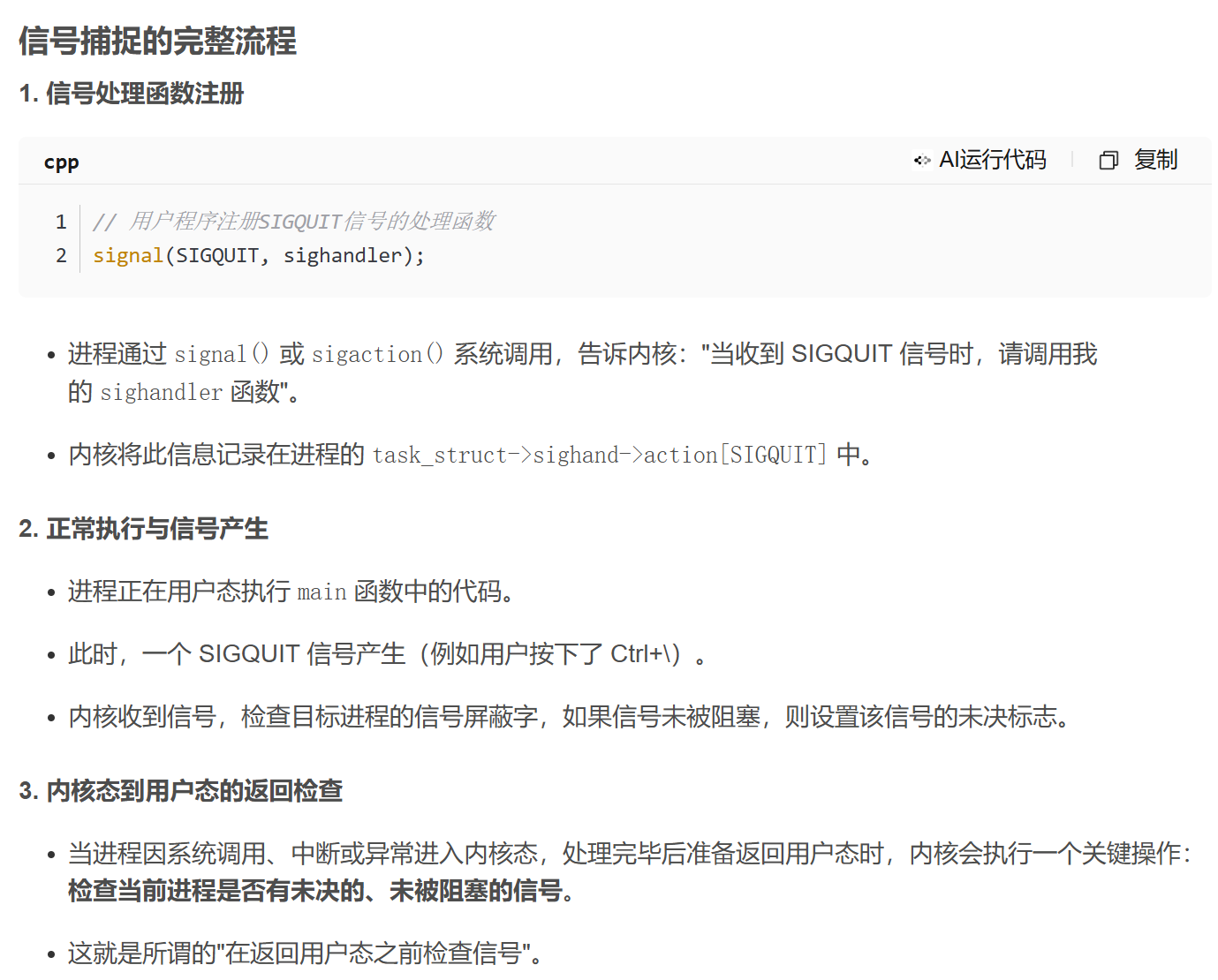

2.3 内核如何实现对信号的捕捉

# 我们知道前面这些概念之后，我们就能解释内核是如何实现对信号的捕捉的：

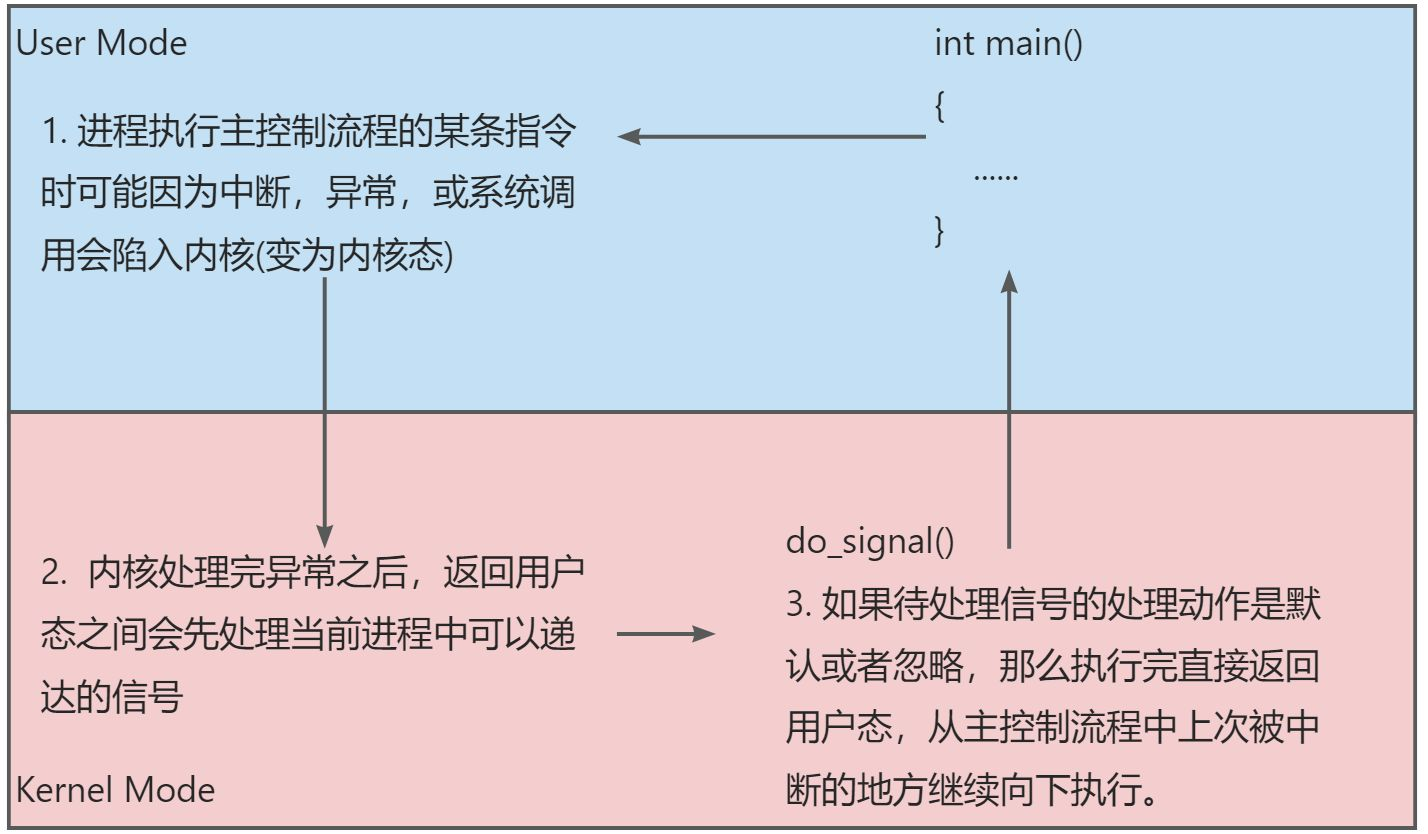

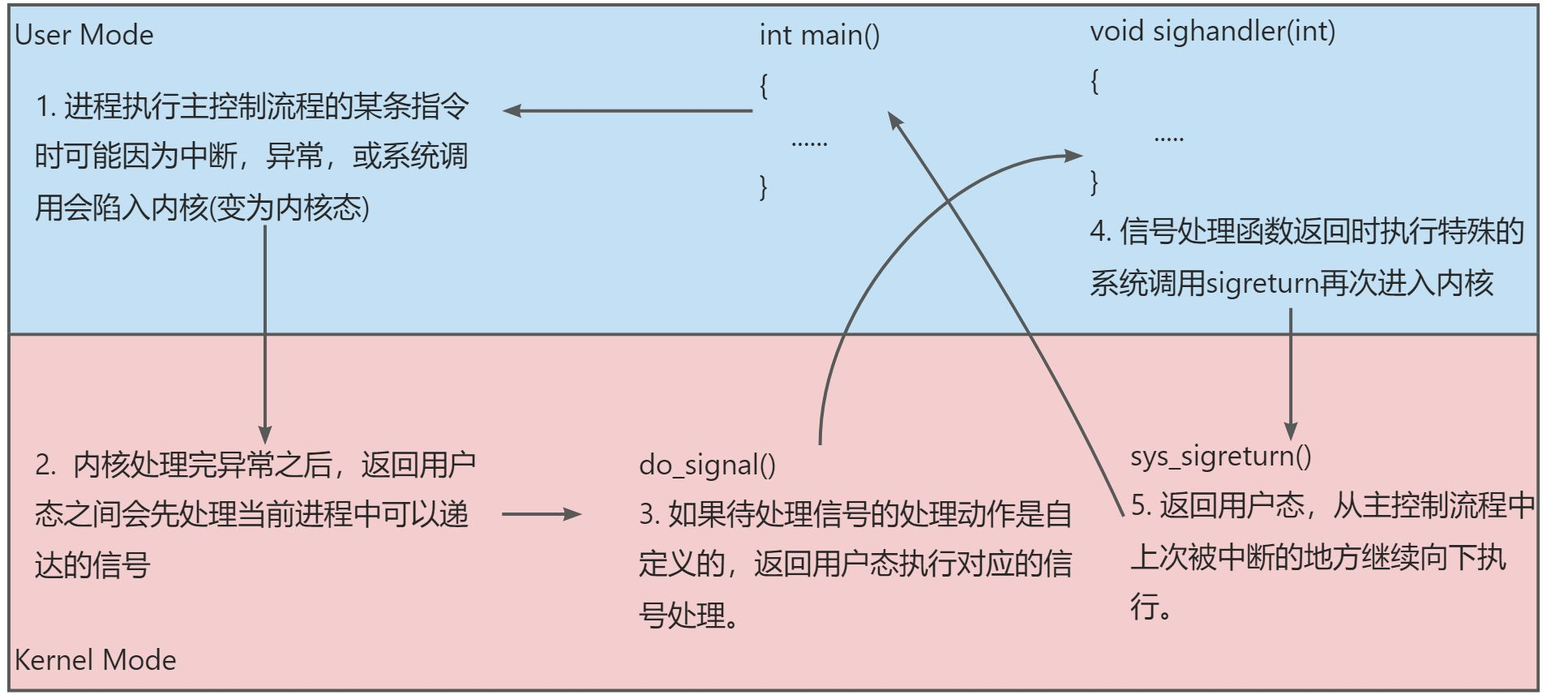

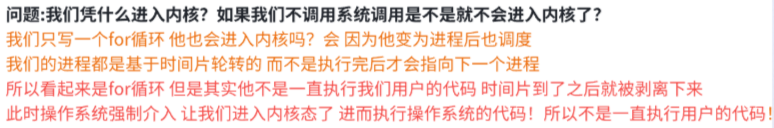

# 当我们进程执行主控制流程的某条指令时可能因为中断，异常，或系统调用会陷入内核(变为内核态)，在内核处理完毕准备返回用户态时，就会进行未决信号 pending 的检查。

# 查看 pending 位图时，若发现有未决信号且该信号未被阻塞，就需要对该信号进行处理。如果待处理信号的处理动作是默认或者忽略，那么执行该信号的处理动作后清除对应的 pending 标志位，若没有新的信号要递达，就直接返回用户态，从主控制流程中上次被中断的地方继续向下执行。

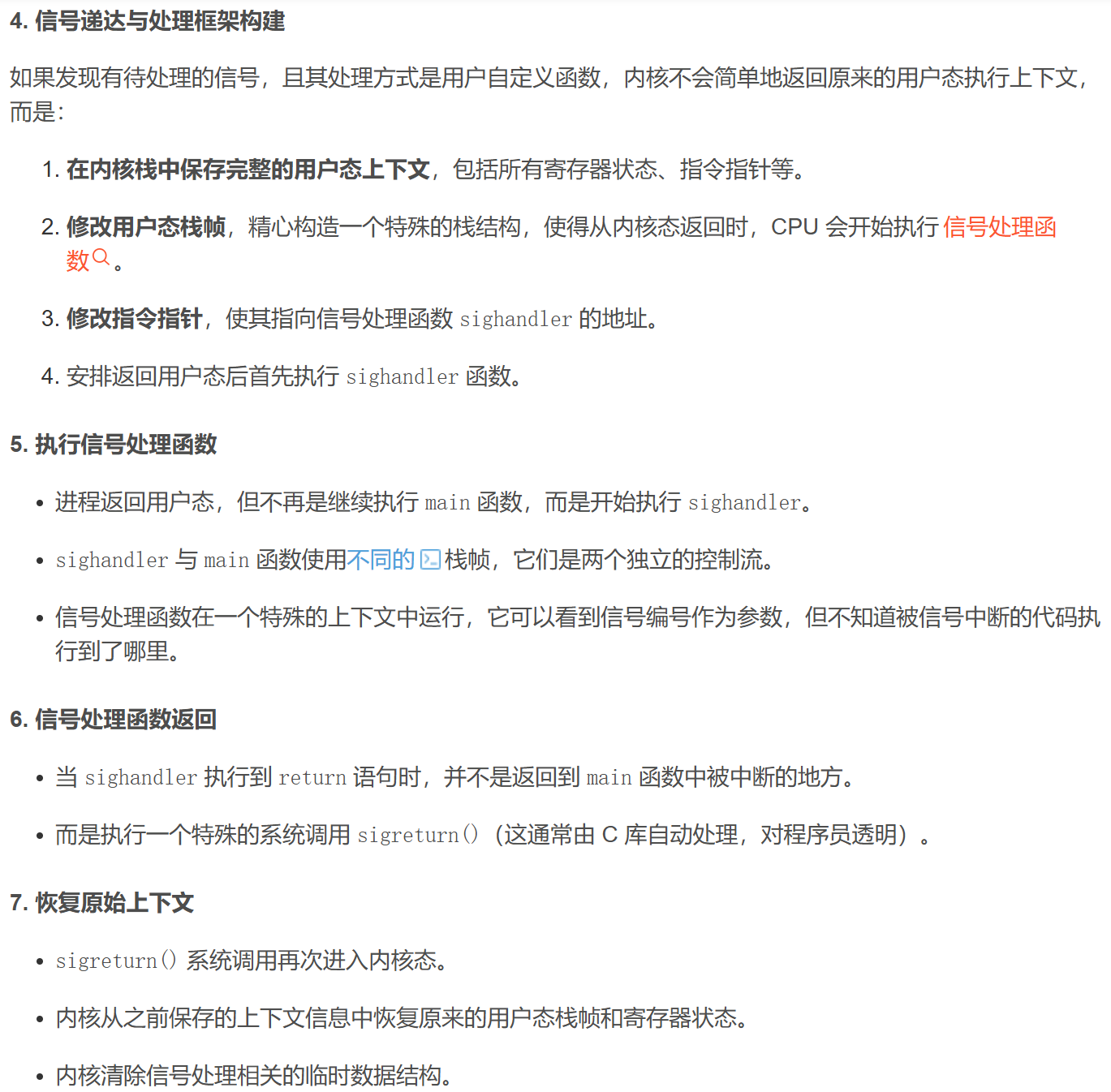

# 但如果待处理信号是自定义捕捉的，即该信号的处理方式是由用户提供的，那么处理该信号时就需要先返回用户态执行对应的自定义处理操作，先清除对应的 pending 标志位，执行完后再通过特殊的系统调用 sigreturn 再次陷入内核并，如果没有新的信号要递达，就直接返回用户态，继续执行主控制流程的代码。

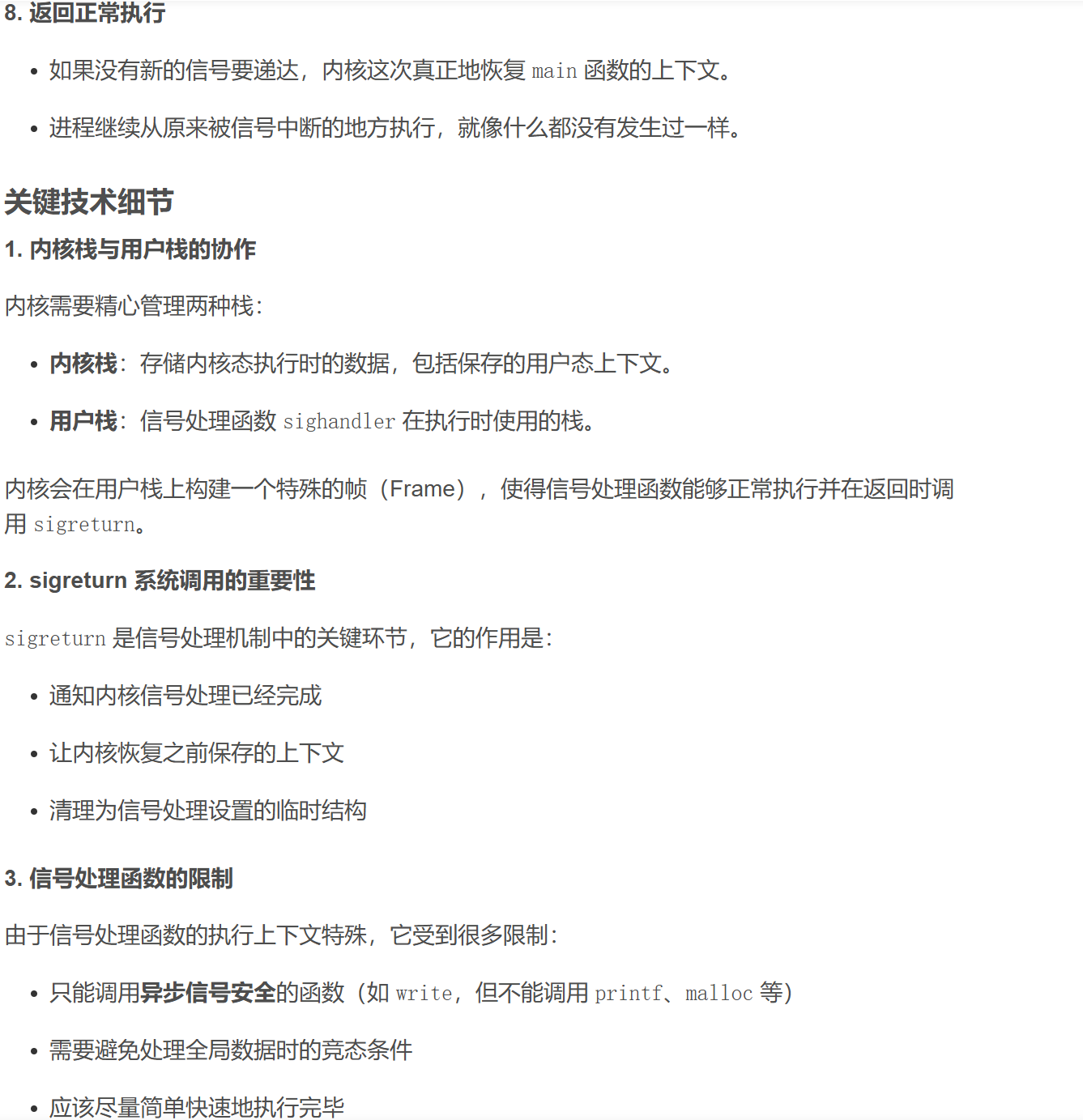

# 其中需要注意的是：sighandler 和 main 函数使用不同的堆栈空间，它们之间不存在调用和被调用的关系，是两个独立的控制流程。

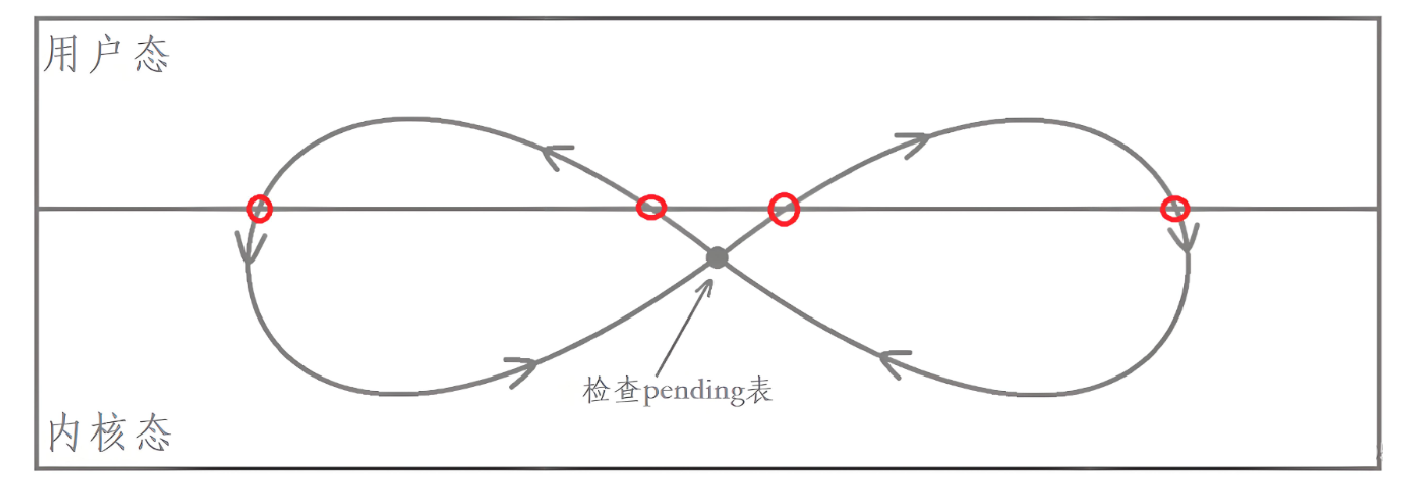

# 四重状态切换的本质：

切换点	方向	CPU特权级	触发机制	目的
1 (用户→内核)	系统调用/中断	3→0	硬件中断指令	进入内核处理事件
2 (内核→用户)	执行handler	0→3	内核修改CS:EIP	安全执行用户代码
3 (用户→内核)	调用sigreturn	3→0	软中断(int 0x80)	返回内核恢复上下文
4 (内核→用户)	恢复主程序	0→3	恢复原CS:EIP	继续执行被中断代码

2.4 sigaction 函数

# 捕捉信号除了我们前面使用过的 signal 函数之外，我们还可以使用 sigaction 函数对信号进行捕捉，sigaction 是 Linux / UNIX 系统中用于精细控制信号行为的核心系统调用，相比传统的 signal () 函数，它提供了更强大的功能（如信号屏蔽、附加数据传递）和更可靠的行为。其用法如下：

• 函数原型： int sigaction(int signum, const struct sigaction *act, struct sigaction *oldact);
• 参数：signum 代表指定信号的编号。若 act 指针非空，则根据 act 修改该信号的处理动作。若 oldact 指针非空，则通过 oldact传出该信号原来的处理动作。
• 返回值：成功返回 0；失败返回 -1。

# 其中 act 与 oldact的类型是一个结构体指针，这个结构体原型如下：

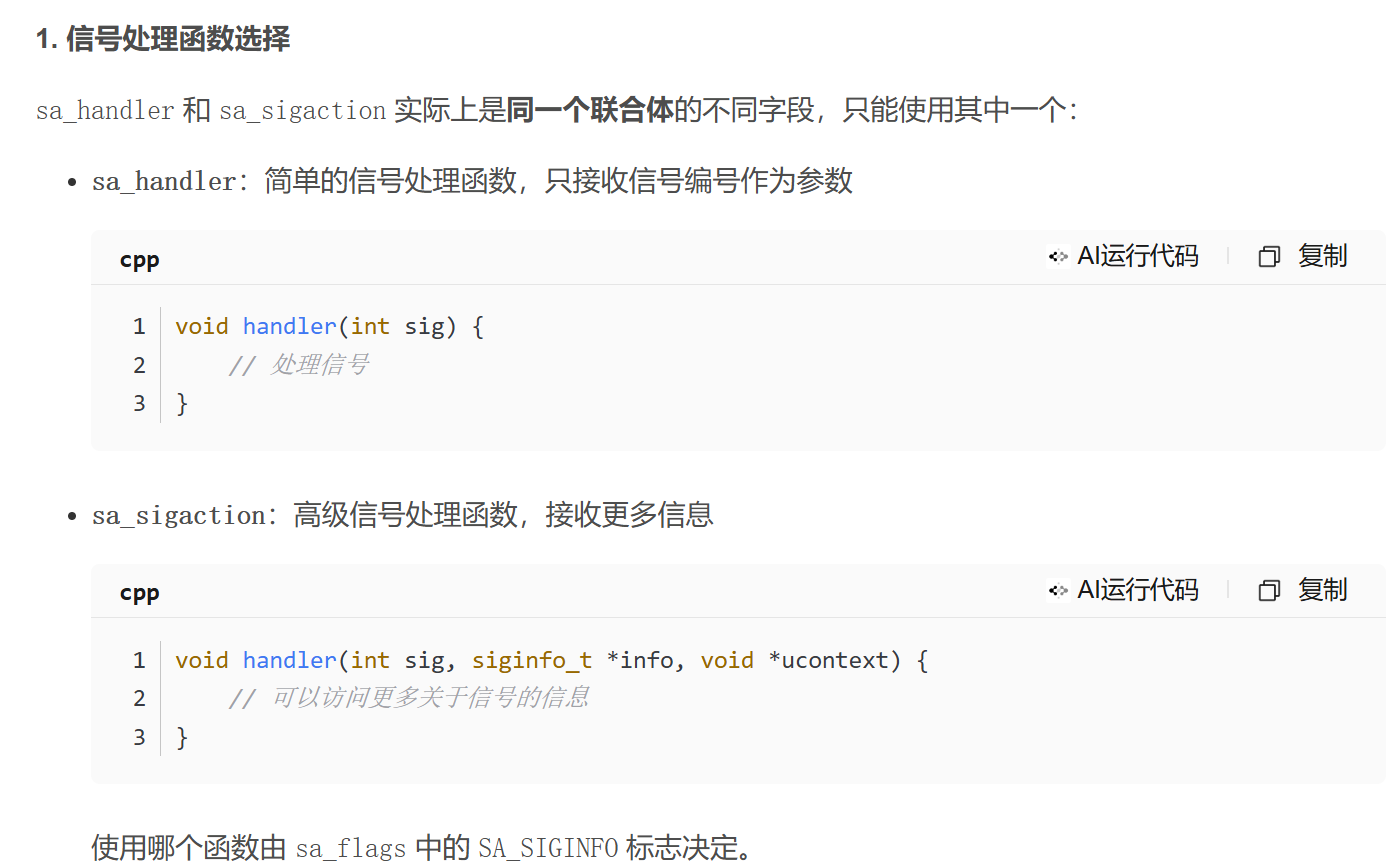

struct sigaction {void     (*sa_handler)(int);         // 简单的信号处理函数void     (*sa_sigaction)(int, siginfo_t *, void *); // 高级信号处理函数sigset_t   sa_mask;                  // 在执行处理函数期间要阻塞的信号集int        sa_flags;                 // 修改信号行为的标志位void     (*sa_restorer)(void);       // 已废弃，不应使用
};

# 其中这五个参数我们只需要关注 sa_handler 和 sa_mask，其他参数默认设为 0。

• sa_handler：指向自定义的捕捉函数。
• sa_mask：一个信号集，里面记录了在处理 signum 时需要额外屏蔽掉的信号。

# 其中需要注意的是：当某个信号的处理函数被调用时，内核会在调用之前自动将当前信号加入进程的信号屏蔽字，待信号处理函数返回时又自动恢复原来的信号屏蔽字，以此保证在处理某个信号时，若该信号再次产生会被阻塞到当前处理结束。

# 如果在调用信号处理函数时，除当前信号被自动屏蔽外还希望自动屏蔽另外一些信号，可通过 sa_mask 字段说明这些需额外屏蔽的信号，同样在信号处理函数返回时会自动恢复原来的信号屏蔽字。

# 与 signal() 的区别：

特性	signal()	sigaction()
可移植性	不同系统行为不一致	POSIX 标准，行为一致
控制精度	有限	精细控制
信号阻塞	自动阻塞当前信号	可自定义阻塞信号集
系统调用重启	依赖具体实现	可通过 SA_RESTART 明确控制
信号信息	只能获取信号编号	可获取详细信息（siginfo_t）
推荐程度	已过时，不推荐在新代码中使用	现代程序的首选

# 我们可以通过这个函数来验证一下：

void handler(int signum)
{std::cout << "hello signal: " << signum << std::endl;while(true){//不断获取pending表！sigset_t pending;sigpending(&pending);for(int i = 31; i >= 1; i--){if(sigismember(&pending, i))std::cout << "1";elsestd::cout << "0";}std::cout << std::endl;sleep(1);}exit(0);
}int main()
{struct sigaction act, oldact;act.sa_handler = handler;sigemptyset(&act.sa_mask);sigaddset(&act.sa_mask, 3);sigaddset(&act.sa_mask, 4);act.sa_flags = 0;// 默认信号处理逻辑sigaction(SIGINT, &act, &oldact); // 对2号信号进行捕捉while(true){std::cout << "I am a process, pid: " << getpid() << std::endl;sleep(1);}return 0;
}

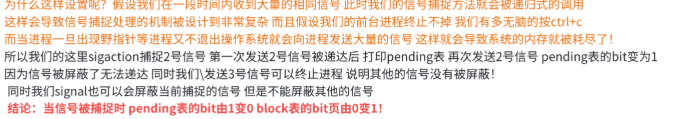

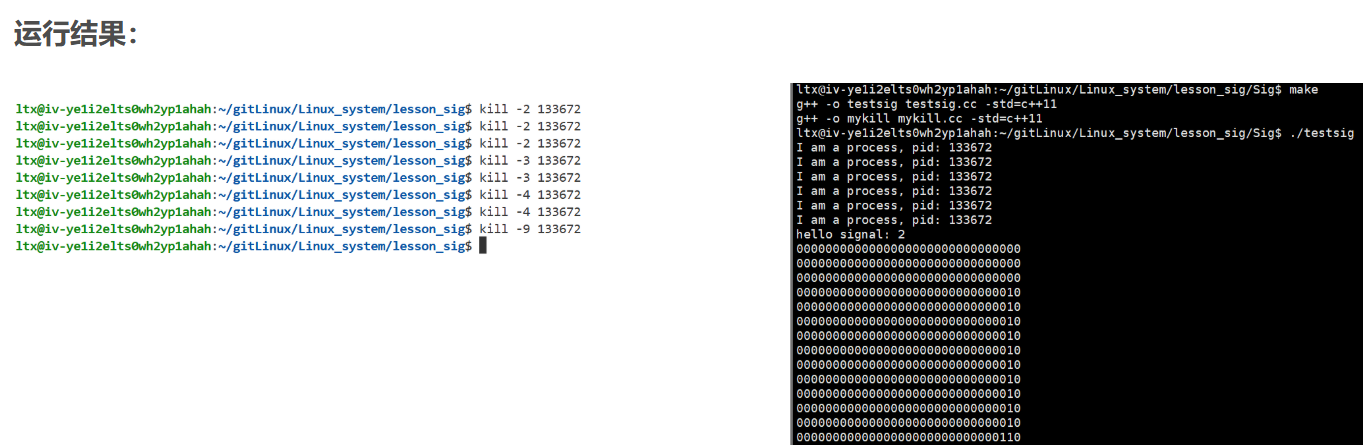

# 将3号和4号信号加入到阻塞表中，使用 sigaction 来捕获 SIGINT 信号，第一次捕获2号信号时，会执行我们自定义函数 handler，所以第一次捕获到2号信号时，pending 表中2号信号并不处于未决状态，因为已经在执行自定义函数了，然后会在handler中死循环获取 pending 表，所以我们后续不断发送2号，3号和4号信号时，都会被屏蔽，也就是阻塞住，那么 pending 表中这些信号就会因为阻塞处于未决状态。
