【Camera】准备的一些Camera面试题——相机预览、拍照流程（经验尚欠，待补充）

一、相机预览流程

首先，我对Camera的软件架构理解是分层解耦的，从上至下主要包括：应用层、Framework层、HAL层、Kernel层和硬件层。
应用层负责交互逻辑。
Framework层提供标准的Camera2 API。
HAL层由芯片平台实现，承上启下，将上层的服务请求翻译成对底层硬件的操作。
Kernel层通过V4L2等框架封装硬件细节，是真正操作寄存器、控制硬件的部分

1、启动相机，APP通过Android Camera API向Camera Framework发起请求。配置一个或者多个OutputStream，例如用于预览的YUV流，并开始循环下发CaptureRequest。这些Request最终会传递到Camera HAL层。
2、HAL在收到configureStreams调用后，根据Request的配置（像分辨率、格式、帧数、3A参数）选择一条合适的Pipeline去处理sensor出图，例如预览用的Realtime Pipeline，HAL会通过Kernel Driver去配置和控制Sensor以及图像处理单元，HAL通过ioctl系统调用，驱动Kernel通过I2C发送命令给Sensor驱动，控制其上下电、初始化一些用于设置分辨率、帧率、曝光、增益等寄存器。Sensor将原始图像数据通过MIPI CSI接口传送到SOC，在接收到这些数据后进行解析。
3、图像数据在IFE进行一些前端处理，LSC，AWB，AE等。再进行后端处理，如降噪、锐化、YUV到RGB等，最终输出HAL所要求的格式。这部分很多是由ISP的固件完成的，驱动这边需要正确加载固件、配置相关寄存器
4、处理完成的图像数据buffer和metadata（3A统计信息和时间戳等）会通过HAL返回给Framework，Framework再将这些数据交给APP，APP通过Surface将图像数据送显，完成预览
驱动工作在这过程中要确保sensor正确出图，以及HAL通过Kernel Driver正确地配置和控制ISP Pipeline，保证图像的稳定性。

用户启动相机APP↓
APP配置OutputStream(如预览YUV流)↓
APP循环下发CaptureRequest↓
Framework传递Request到HAL↓
┌─────────────────────────────────┐
│        HAL层关键操作             │
├─────────────────────────────────┤
│ 1. configureStreams选择Pipeline │
│    - 根据分辨率/格式/帧率等参数  │
│    - 选择Realtime Pipeline      │
│                                │
│ 2. 通过ioctl控制Kernel Driver   │
└─────────────────────────────────┘↓
┌─────────────────────────────────┐
│      Kernel驱动层执行            │
├─────────────────────────────────┤
│ 1. 配置Sensor                   │
│    - 通过I2C发送命令            │
│    - 控制上下电、初始化寄存器    │
│    - 设置分辨率/帧率/曝光/增益  │
│                                │
│ 2. 启动MIPI CSI数据传输         │
└─────────────────────────────────┘↓
┌─────────────────────────────────┐
│       硬件数据处理流             │
├─────────────────────────────────┤
│ Sensor → MIPI CSI → SOC         │
│           ↓                     │
│        ISP处理                  │
│   ┌───────────────┐             │
│   │ 前端处理(IFE) │             │
│   │ - LSC         │             │
│   │ - AWB         │             │
│   │ - AE          │             │
│   └───────────────┘             │
│           ↓                     │
│   ┌───────────────┐             │
│   │ 后端处理(IPE) │             │
│   │ - 降噪        │             │
│   │ - 锐化        │             │
│   │ - 色彩空间转换│             │
│   └───────────────┘             │
└─────────────────────────────────┘↓
处理完成的Buffer + Metadata↓
HAL → Framework → APP↓
APP通过Surface送显↓
SurfaceFlinger合成显示↓
屏幕上看到预览画面

二、相机拍照流程

拍照流程和预览最大的不同在于需要处理高分辨率数据和多帧合成。
1、首先点击拍照后，APP根据拍照模式（拍照还是多帧）下发一个或多个高分辨率的Capture Request，这个Request的配置通过Framework传递到HAL，Request配置有最大分辨率、RAW/YUV格式，3A等信息。
2、HAL会为此创建一个Snapshot Pipeline，这个Pipeline可能与预览的Realtime Pipeline不同，它通过需要配置Sensor切换到更高的输出分辨率，并预览更大的内存buffer来承载高分辨率图像。
3、切换Sensor模式。HAL会通过Kernel Driver，使用I2C命令将Sensor从预览模式切换到全分辨率模式，这会改变Sensor的时钟、输出尺寸和帧率。
执行拍照。HAL会向Kernel下发一个高优先级的Request，用于捕获单帧或多帧。对于单帧拍照，流程与预览相似，但数据会走Snapshot Pipeline，生成一张高质量的YUV或者JPEG图像；对于多帧拍照，HAL会连续、快速地下发多个Request，驱动会控制Sensor和ISP，在极短时间内以不同的曝光值连续拍摄多张RAW或YUV图像。
4、捕获的多帧图像数据会返回到HAL，HAL会调用平台内置的硬件算法，像MFNR多帧降噪、HDR融合在DSP或者专用硬件上完成合成，这一块需要驱动正确配置相关硬件单元。处理完成后的一张高质量YUV图像会被送入硬件JPEG编码器。驱动需要确保JPEG编码器被正确初始化，并将YUV数据送入编码器，最终输出JPEG码流。
5、生成的JPEG文件流会通过HAL和Framework返回APP，最后由APP写入手机存储。

开始
|
v
[APP] 点击拍照，下发高分辨率CaptureRequest
|
v
[Framework] 传递Request到HAL
|
v
[HAL] 创建Snapshot Pipeline，配置Sensor切换模式（通过I2C命令）
|
v
[HAL] 下发高优先级Request给Kernel
|
v
[Kernel] 控制Sensor和ISP捕获图像（单帧或多帧）
|
v
[HAL] 接收图像数据，若多帧则进行硬件算法合成（MFNR/HDR）
|
v
[HAL] 将合成后的YUV送入硬件JPEG编码器
|
v
[HAL] 获取JPEG码流，返回给Framework
|
v
[APP] 接收JPEG码流并保存为文件
|
v
结束

用户点击拍照↓
APP下发高分辨率CaptureRequest↓
HAL创建Snapshot Pipeline↓
┌─────────────────────────────────┐
│        驱动核心工作区            │
├─────────────────────────────────┤
│ 1. Sensor模式切换               │
│    - 通过I2C命令                │
│    - 预览模式 → 全分辨率模式     │
│    - 改变时钟/输出尺寸          │
│                                │
│ 2. 图像捕获                     │
│    ├─ 单帧拍照 → 走Snapshot管道 │
│    └─ 多帧拍照 → 不同曝光值连续拍│
│                                │
│ 3. 图像处理与编码               │
│    - 配置硬件算法(MFNR/HDR)    │
│    - 初始化JPEG编码器          │
│    - YUV → JPEG转换            │
└─────────────────────────────────┘↓
JPEG文件流返回APP↓
保存到手机存储

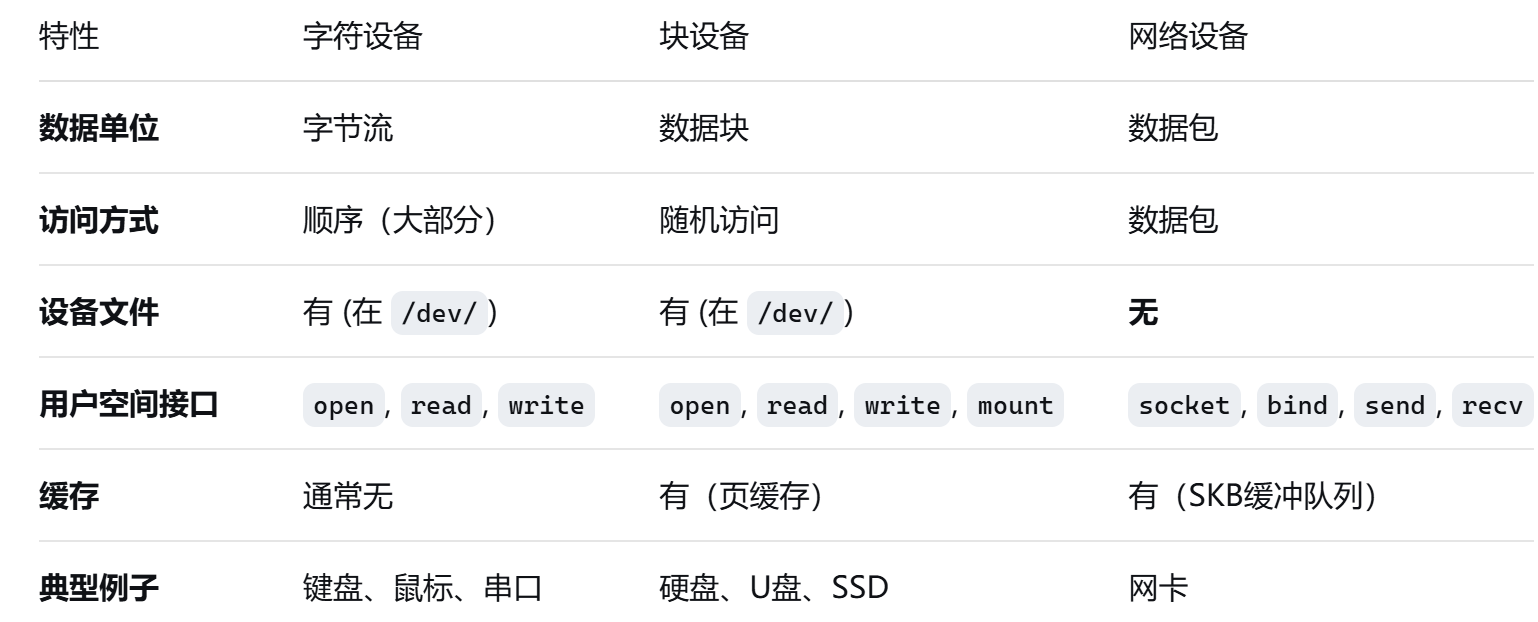

三、Linux驱动分为几类

字符设备——struct file_operations： 极其重要！ 这里面填充了驱动实现的各种函数指针，如 .open, .read, .write, .release 等。这是驱动与内核的“契约”
块设备——struct request_queue： 核心！ 管理读/写请求的队列。驱动需要从队列中取出请求 (struct request) 并处理。

四、简单介绍一下V4L2

V4L2是Linux内核的视频设备驱动框架，它的核心目标是统一和标准化视频设备的驱动接口。

我认为理解V4L2有几个关键点：

1、它是字符设备，App通过 /dev/videoX 节点来操作它。
2、它采用了模块化设计，特别是 v4l2_subdev 的概念，把复杂的相机硬件（如传感器、镜头、ISP）拆分成独立的子设备来管理，非常清晰。
3、对于现代手机Camera，Media Controller框架至关重要，它用来管理和配置传感器到ISP的整个内部数据链路。我们常用 media-ctl 命令来查看和调试这个链路。
（4、从应用流程上看，它围绕着 ‘申请缓冲区-启动流-取数据-还缓冲区’ 这个核心循环来工作。
在我之前调试Camera传感器时，如果图像出不来，我通常会先用 media-ctl -p 检查数据链路是否连通，然后用 v4l2-ctl 测试一下基本的图像采集和参数控制，最后再通过 dmesg 和 logcat 查看底层和上层的详细日志。）
