什么是JSAR？为什么选它？
JSAR是可嵌入空间的 Web 运行时，它支持开发者使用类似于 Web 的技术来开发可嵌入空间的空间小程序。它可以帮助你将 Web 技术嵌入到某个空间场景中独立运行。
简单理解就是：
- 传统小程序：在手机屏幕上的2D界面
- 空间小程序：在3D空间中的立体应用
选择JSAR的原因很简单：
- 学习成本低：我已经会JavaScript/TypeScript了
- 开发速度快：不用学C#，不用研究复杂的Unity组件系统
- 调试方便：可以在VS Code里直接开发和预览
- 部署简单：最终输出的是Web技术栈，易于分发
简单来说，如果你已经是一个Web开发者，JSAR让你几乎零门槛进入空间计算领域。
环境搭建 - 踩坑记录
安装Node.js（版本要求18+）
前往Node.js官网下载LTS版本。安装完后验证一下：
node -v # 应该显示 v18.x.x 或更高
npm -v # 显示npm版本
安装VS Code和JSAR DevTools插件
安装 Visual Studio Code
如果你已经安装了VS Code，可以跳过这一步。如果没有安装，前往 VS Code官网 下载安装。
注意：确保VS Code版本 >= 1.80.0
安装JSAR DevTools插件
- 下载最新的.vsix安装包：RokidMCreativeLab.vscode-jsar-devtools-0.2.0.vsix
- 打开VS Code
- 按

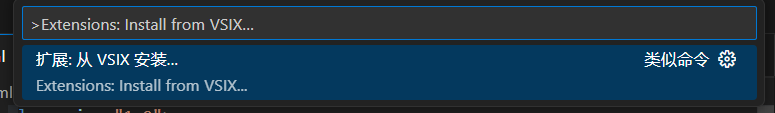

Ctrl + Shift + P，输入 “Extensions: Install from VSIX…” - 选择下载的.vsix文件
- 重启VS Code

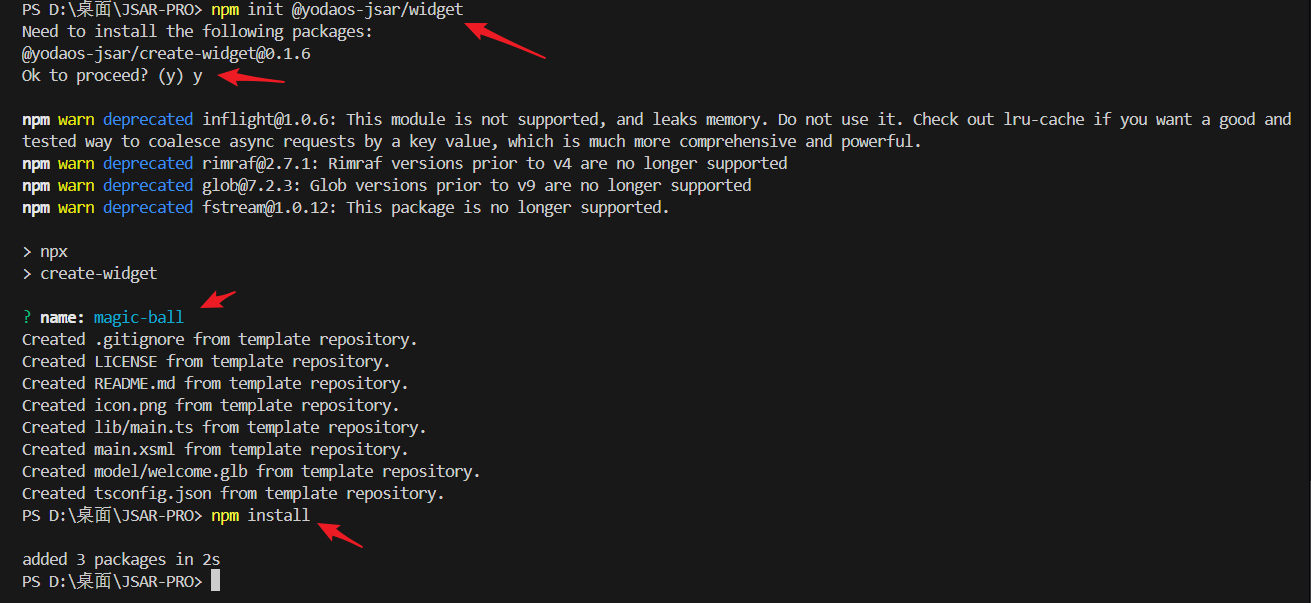

创建项目
# 初始化项目
npm init @yodaos-jsar/widget# 安装依赖
npm install
脚手架会自动：
- 下载最新的模版项目 M-CreativeLab/template-for-jsar-widget
- 根据你的输入更新package.json
- 创建基本的项目结构

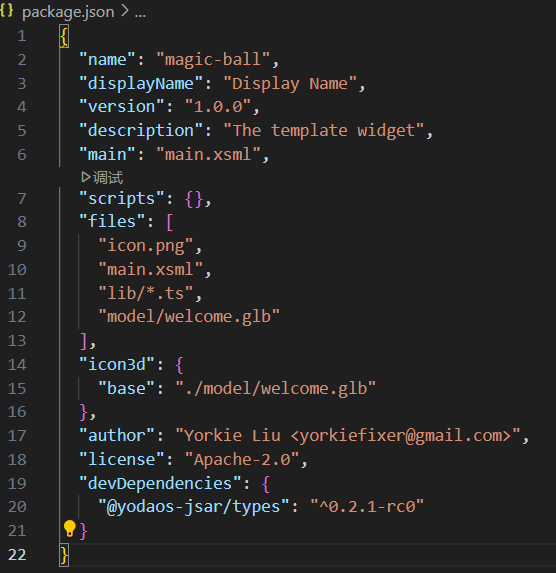

运行成功后，会获得一个 package.json
项目结构解析
初始化完成后，你会得到这样的目录结构：
让我们看看关键文件的内容：
main.xsml（空间标记语言）：
<xsml version="1.0"><head><title>JSAR Widget</title><link id="model" rel="mesh" type="octstream/glb" href="./model/welcome.glb" /><script src="./lib/main.ts"></script></head><space><mesh id="model" ref="model" selector="__root__" /></space>
</xsml>lib/main.ts（TypeScript逻辑）：
const scene = spaceDocument.scene as BABYLON.Scene;
const animationGroups = scene.animationGroups.filter((ag) => ag.name.endsWith('#model'));if (animationGroups.length >= 1) {animationGroups[0].start(true);
}运行和调试项目

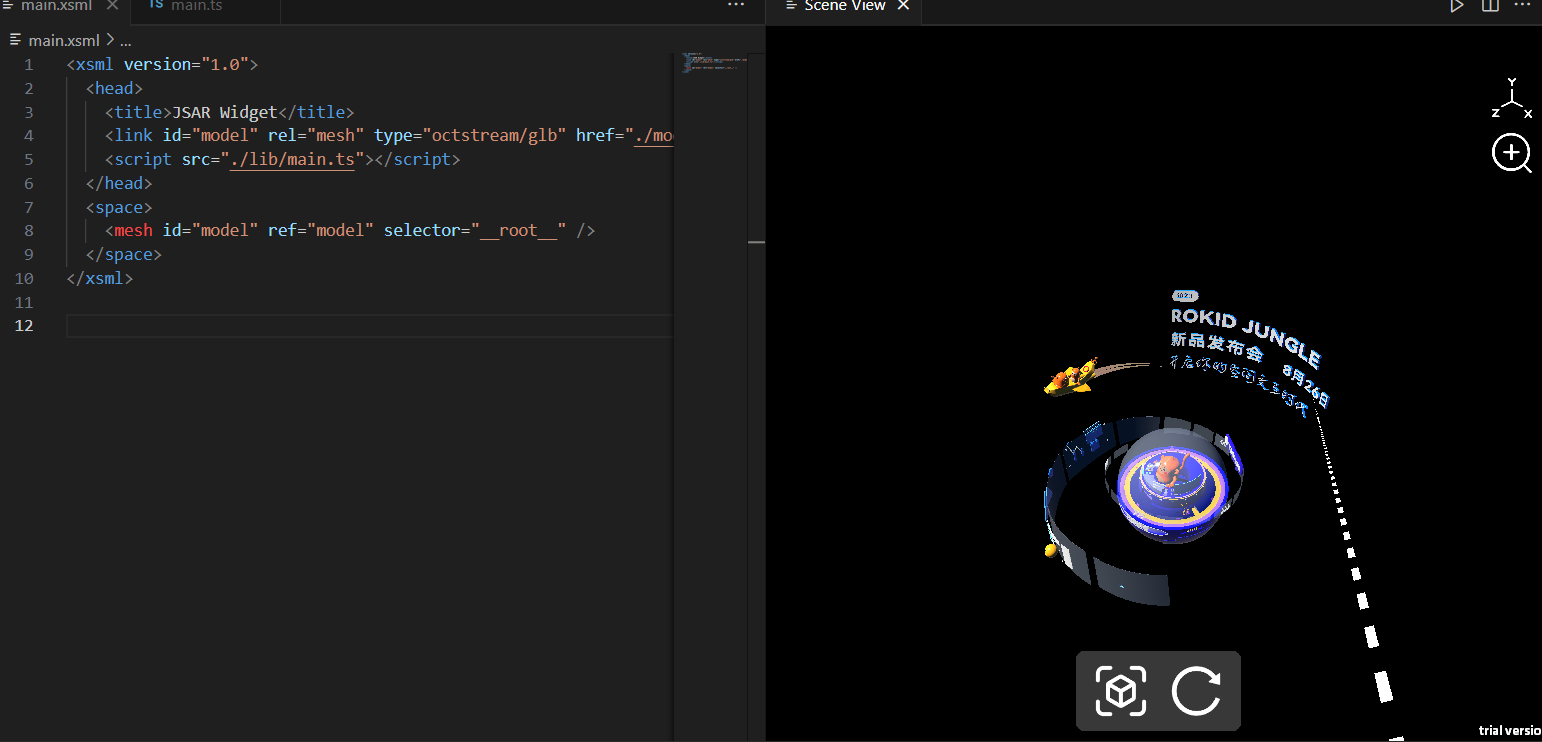

VS Code 扩展运行

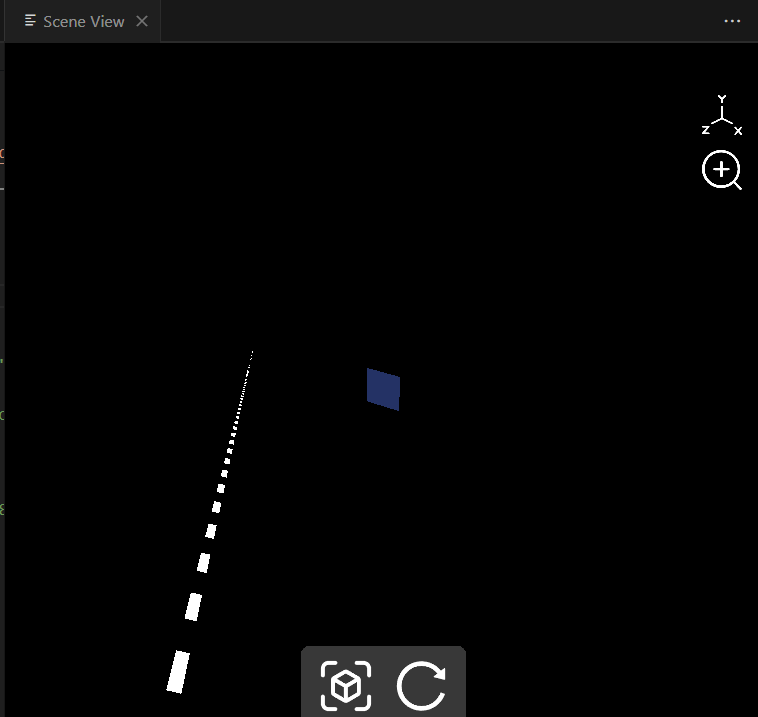

- 打开XSML文件：在VS Code中打开任何
.xsml文件 - 启动场景视图：点击右上角的场景视图按钮
- 开始调试：场景视图会自动加载你的3D应用

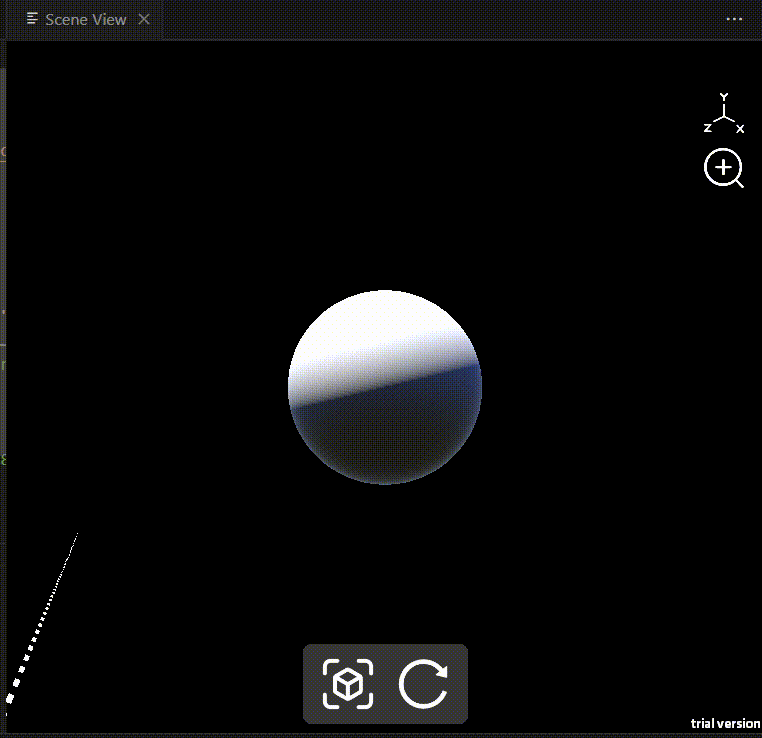

场景视图提供两个实用功能：
- 重置位置：将场景视图重置到原点
- 刷新：重新加载场景视图
修改代码时，场景视图会自动刷新，实现热重载。
常见问题及解决方案

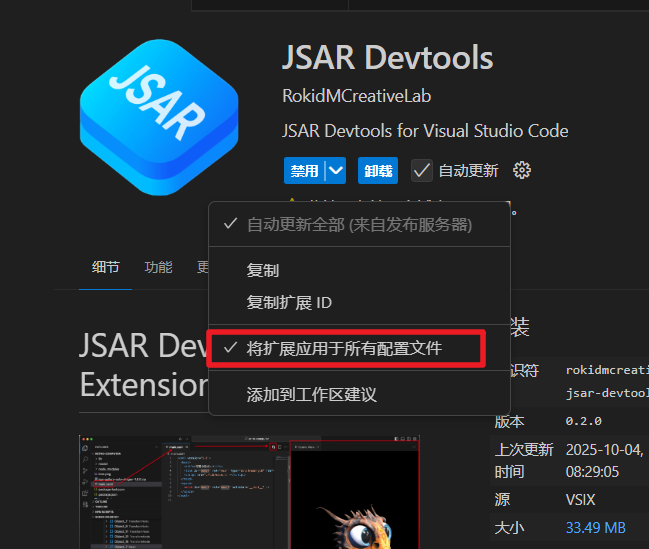

场景视图没有3D渲染
解决方法：
- 打开VS Code设置
- 搜索"扩展"
- 勾选"将扩展应用于所有配置文件"
从vsix安装扩展报错
如果遇到 No view is registered with id: jsar-devtools.sceneObjectsHirarchy 错误，可能是VS Code的旧视图布局中ID冲突。
解决方法：
- 按
Ctrl/Cmd + Shift + P - 执行
View: Reset View Locations - 执行
Developer: Reload Window

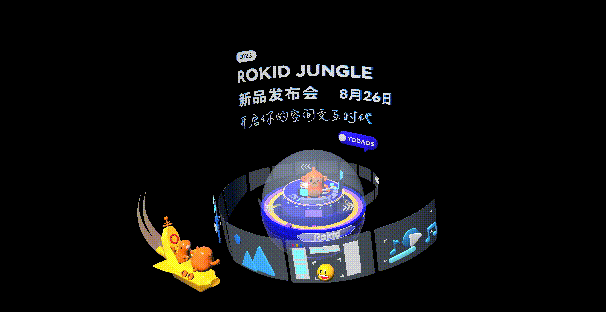

Web 浏览器预览

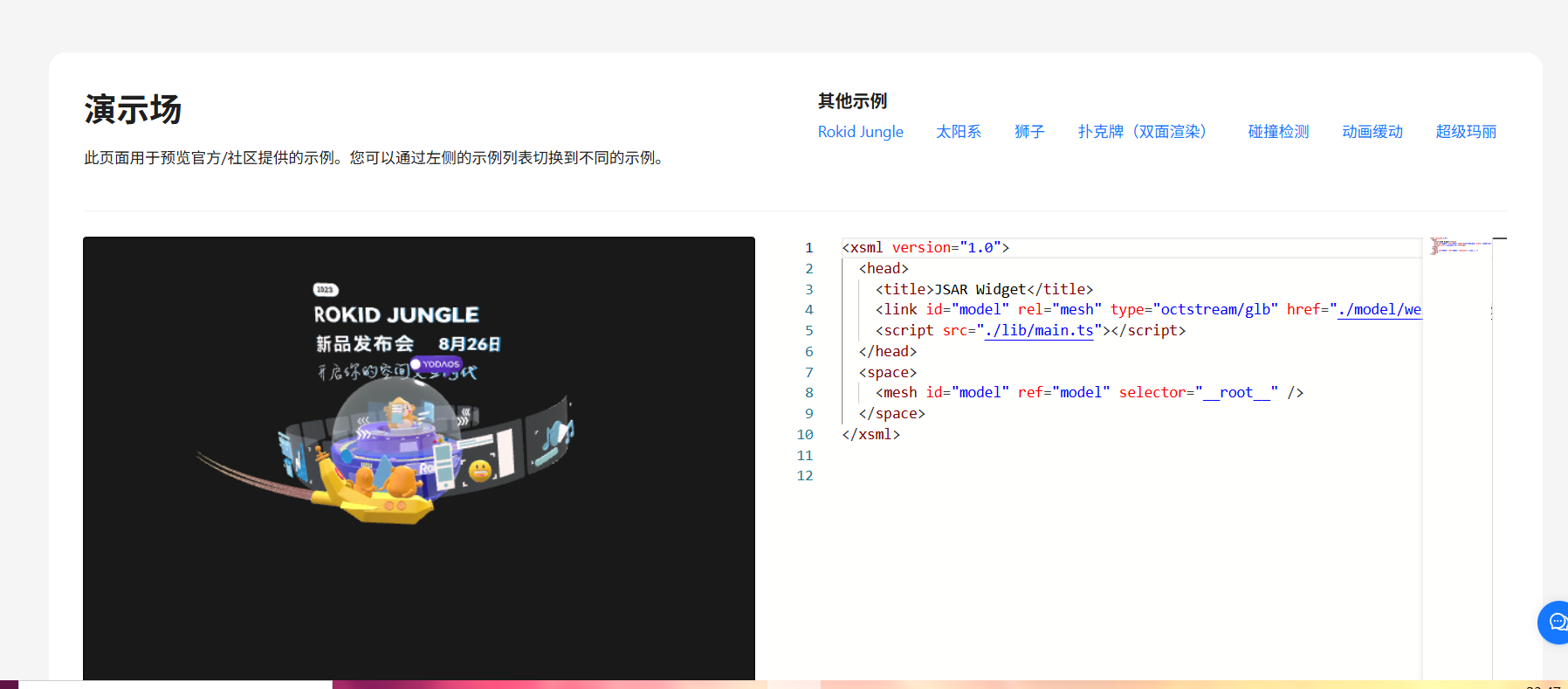

JSAR还提供了在线Playground，让你在浏览器中直接测试应用：
https://jsar.netlify.app/playground?url={你的XSML地址}
GitHub项目示例：
https://jsar.netlify.app/playground?url=https://raw.githubusercontent.com/M-CreativeLab/jsar-gallery-rokid-jungle/main/main.xsml
本地项目预览：
- 安装serve工具：
npm install serve -g
- 在项目目录启动HTTP服务：
serve -p 8080 --cors

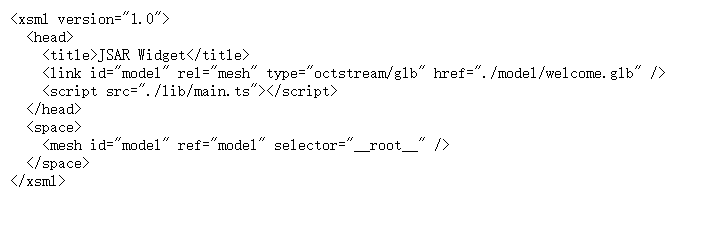

- 验证服务运行：访问
http://localhost:8080/main.xsml，应该返回：
- 在Playground中预览：
https://jsar.netlify.app/playground?url=http://localhost:8080/main.xsml
深入XSML - 空间标记语言
XSML基础语法
XSML（eXtended Spatial Markup Language）是JSAR的核心，它扩展了传统的HTML概念到3D空间。
基本结构：
<xsml version="1.0"><head><title>Rokid Jungle</title><link id="model" rel="mesh" type="octstream/glb" href="./model/welcome.glb" /><script src="./lib/main.ts"></script></head><space><mesh id="model" ref="model" selector="__root__" /></space>
</xsml>
space（空间容器）
- 用途：定义 XSML 的三维空间根节点/容器。
- 子元素：mesh、cube、plane、sphere、cylinder、capsule、torus、bound，以及（未在此文展开的）cone、text、image、video、audio 等。
mesh（网格引用）
用于把 <head> 中 <link> 引入的 3D 模型渲染到空间里。
| 属性 | 类型 | 说明 |
|---|---|---|
| id | string | 网格元素的唯一标识符。 |
| ref | string | 引用的外部资源 ID，目前仅支持 model。对应 <head><link id="...">。 |
| selector | string | 在被引用的模型中选择具体节点（选择器字符串）。 |
用法要点：通过 ref 指向已经通过 <link> 引入的模型资源；selector 用于精确到模型中的某个节点。

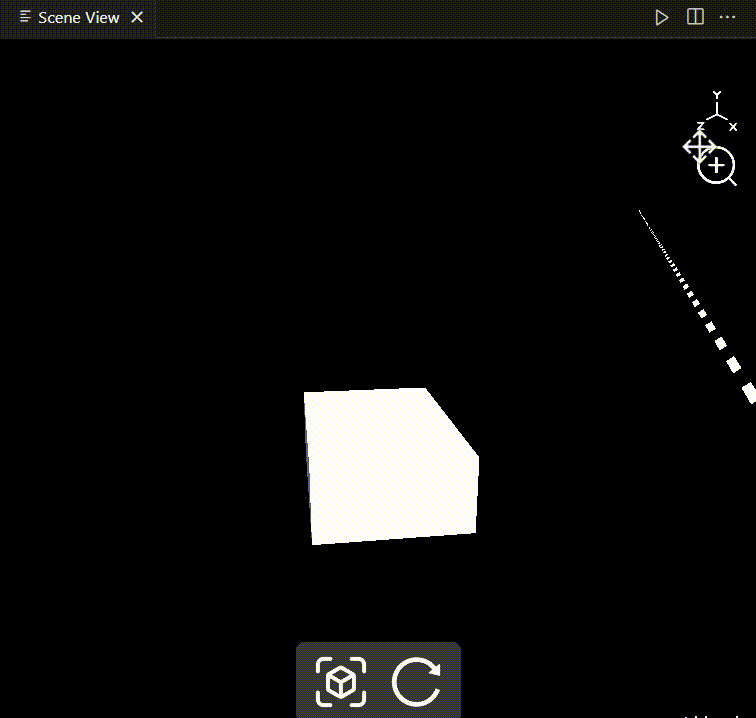

cube（立方体）
| 属性 | 类型 | 说明 |
|---|---|---|
| id | string | 唯一标识符。 |
| width | number | 宽度。 |
| height | number | 高度。 |
| depth | number | 深度。 |
| size | number | 统一尺寸的便捷属性（等边立方体）。 |
用法要点：size 与 width/height/depth 建议二选一，避免歧义。
<xsml version="1.0"><head><title>JSAR Widget</title><link id="model" rel="mesh" type="octstream/glb" href="./model/welcome.glb" /><script src="./lib/main.ts"></script></head><space><mesh id="robot" ref="robotModel" selector="Root/Armature" /><!-- 基础几何 --><cube id="box" width="2" height="1" depth="3"><bound id="box-bounds" /></cube></space>
</xsml>
plane（平面）
| 属性 | 类型 | 说明 |
|---|---|---|
| id | string | 唯一标识符。 |
| width | number | 宽度。 |
| height | number | 高度。 |
| size | number | 统一尺寸的便捷属性（正方形平面）。 |
用法要点：size 与 width/height 建议二选一。
<xsml version="1.0"><head><title>JSAR Widget</title><link id="model" rel="mesh" type="octstream/glb" href="./model/welcome.glb" /><script src="./lib/main.ts"></script></head><space><mesh id="robot" ref="robotModel" selector="Root/Armature" /><plane id="floor" width="10" height="10" /></space>
</xsml>

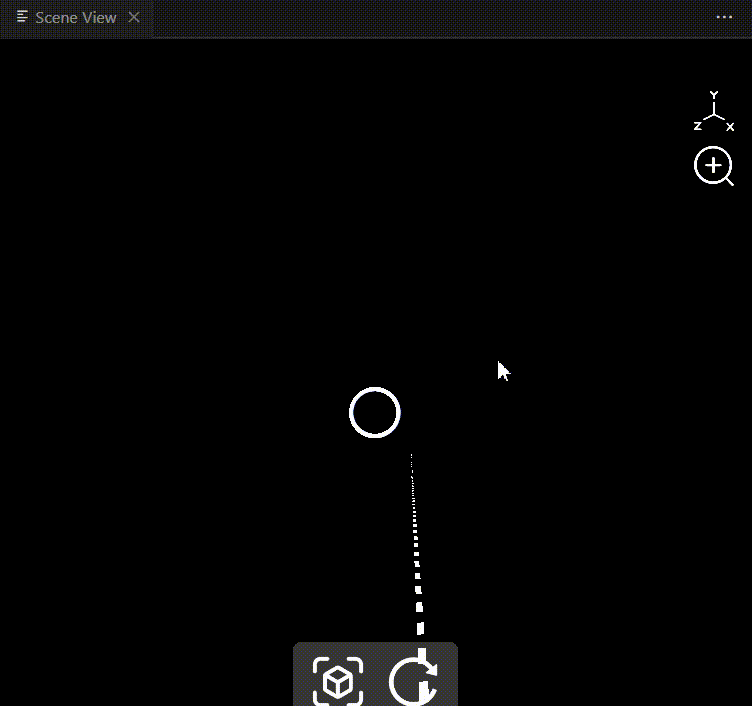

sphere（球体）
| 属性 | 类型 | 说明 |
|---|---|---|
| id | string | 唯一标识符。 |
| segments | number | 分段数。 |
| diameter | number | 球体直径。 |
| diameterX | number | X 轴直径（非等向椭球）。 |
| diameterY | number | Y 轴直径。 |
| diameterZ | number | Z 轴直径。 |
| arc | number | 弧度（局部弧面）。 |
| slice | number | 切片（局部切分）。 |
用法要点：diameter 与 diameterX/Y/Z 用于不同场景，建议不要混用以避免实现差异。
<xsml version="1.0"><head><title>JSAR Widget</title><link id="model" rel="mesh" type="octstream/glb" href="./model/welcome.glb" /><script src="./lib/main.ts"></script></head><space><mesh id="robot" ref="robotModel" selector="Root/Armature" /><sphere id="ball" segments="32" diameter="2" /><sphere id="ellipsoid" diameterX="2" diameterY="1" diameterZ="3" /></space>
</xsml>

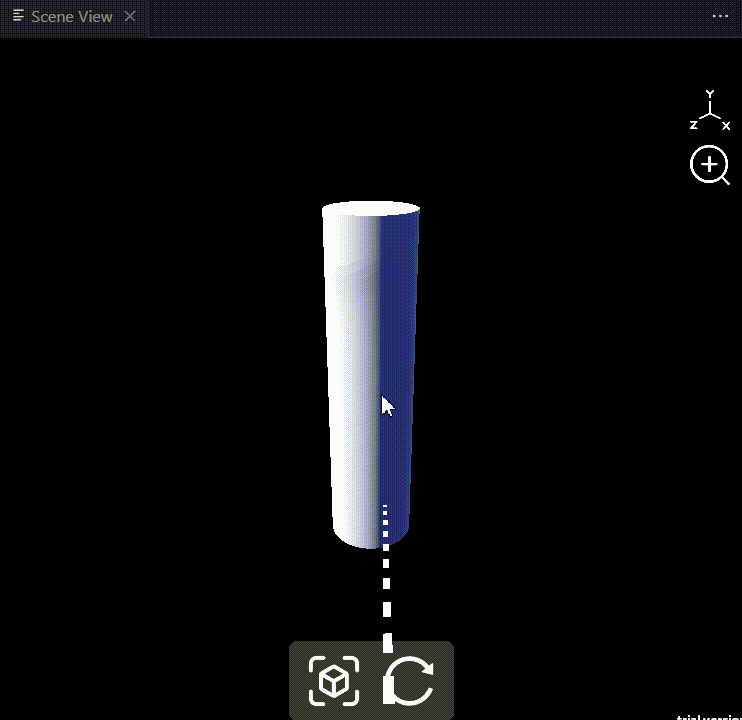

cylinder（圆柱体）
| 属性 | 类型 | 说明 |
|---|---|---|
| id | string | 唯一标识符。 |
| height | number | 高度。 |
| diameter | number | 统一直径。 |
| diameterTop | number | 顶部直径。 |
| diameterBottom | number | 底部直径。 |
| tessellation | number | 分段数。 |
用法要点：diameter 与 diameterTop/Bottom 通常二选一；若需要圆台/锥体效果，可使用不同的顶部/底部直径。
<xsml version="1.0"><head><title>JSAR Widget</title><link id="model" rel="mesh" type="octstream/glb" href="./model/welcome.glb" /><script src="./lib/main.ts"></script></head><space><mesh id="robot" ref="robotModel" selector="Root/Armature" /><cylinder id="pillar" height="4" diameterTop="1" diameterBottom="1" tessellation="32" /></space>
</xsml>

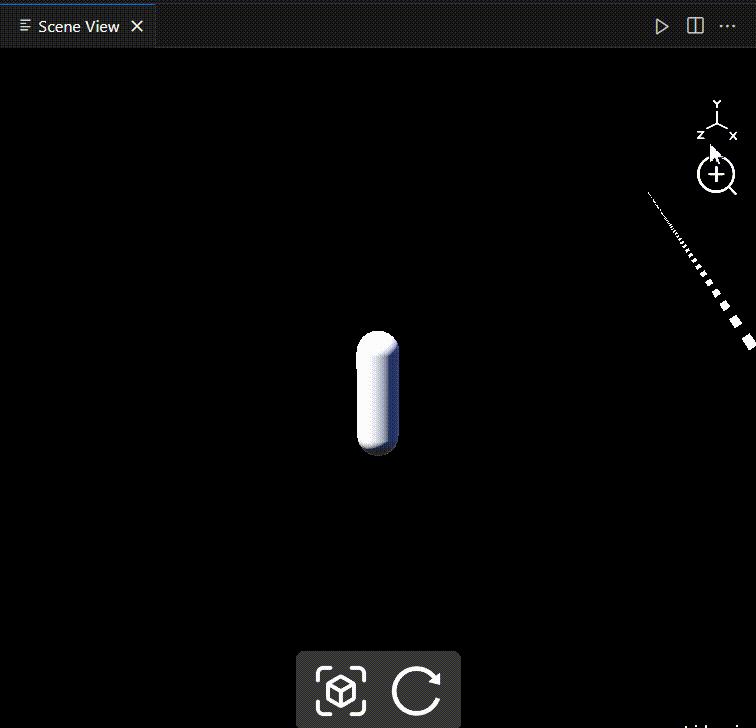

capsule（胶囊体）
| 属性 | 类型 | 说明 |
|---|---|---|
| id | string | 唯一标识符。 |
| height | number | 高度。 |
| radius | number | 统一半径。 |
| radiusTop | number | 顶部半径。 |
| radiusBottom | number | 底部半径。 |
用法要点：radius 与 radiusTop/Bottom 通常二选一。
<xsml version="1.0"><head><title>JSAR Widget</title><link id="model" rel="mesh" type="octstream/glb" href="./model/welcome.glb" /><script src="./lib/main.ts"></script></head><space><mesh id="robot" ref="robotModel" selector="Root/Armature" /><capsule id="pill" height="3" radius="0.5" /></space>
</xsml>
torus（圆环体）
| 属性 | 类型 | 说明 |
|---|---|---|
| id | string | 唯一标识符。 |
| diameter | number | 圆环直径（主半径的两倍）。 |
| thickness | number | 厚度（管径）。 |
| tessellation | number | 分段数。 |
<xsml version="1.0"><head><title>JSAR Widget</title><link id="model" rel="mesh" type="octstream/glb" href="./model/welcome.glb" /><script src="./lib/main.ts"></script></head><space><mesh id="robot" ref="robotModel" selector="Root/Armature" /><torus id="ring" diameter="5" thickness="0.5" tessellation="48" /></space>
</xsml>
bound（边界元素，Bounding Box）
| 属性 | 类型 | 说明 |
|---|---|---|
| id | string | 唯一标识符。 |
用法要点：
- 大小不可手动设置，依据层级内的子元素计算边界。
- 其边界通常反映父节点的整体包围盒（而父的尺寸来自其子元素）。
- 内部实现为 Babylon.js 的 TransformNode。
在使用XSML的时候，需要注意：
- 尽量避免同时设置“统一尺寸/直径/半径”和“轴向或端部尺寸”，以减少实现差异带来的歧义。
- mesh 使用前先在
<head>里通过<link>引入模型资源；ref 对应 link 的 id，selector 精确到节点。 - 需要调试层级边界时，在目标父节点下添加
<bound>以可视化/计算包围盒（大小由子元素决定）。
打包和部署
项目打包
开发完成后，需要将空间小程序打包成独立文件：

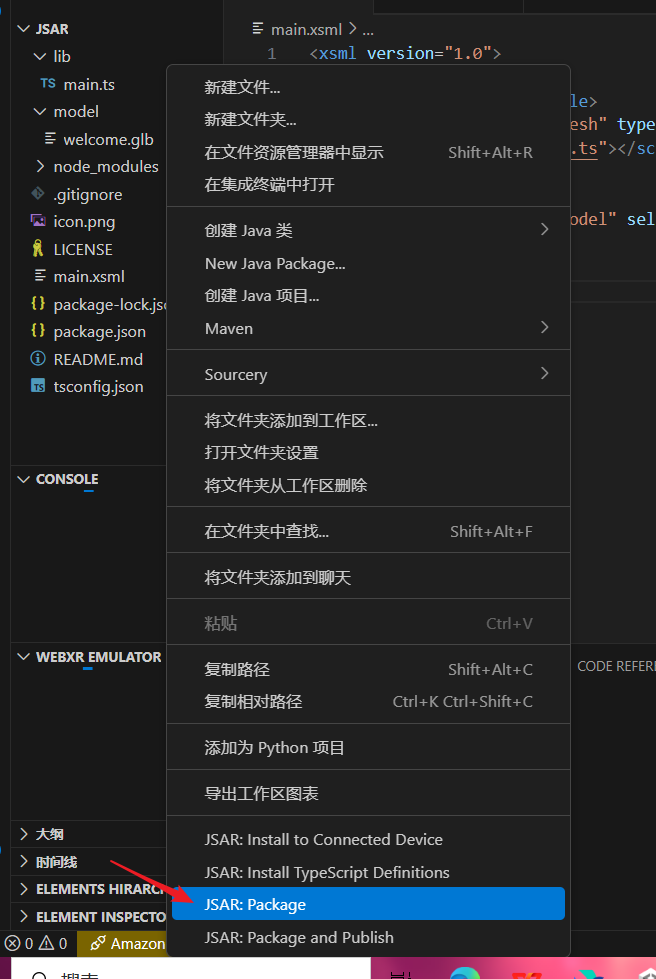

- 通过VS Code打包：
- 在项目根目录右键
- 选择 “JSAR: Package”

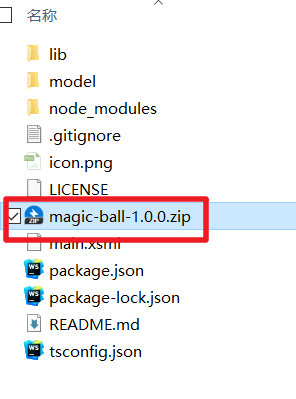

- 自动生成
{name}-{version}.zip文件
- 命令行打包：
npm run build
包大小优化
当前JSAR要求打包后的应用小于10MB。如果超出限制，可以：
- 模型压缩：使用gltf-transform工具
npm install -g @gltf-transform/cli# 压缩GLTF模型
gltf-transform optimize input.glb output.glb
- 纹理优化：
# 压缩纹理到合适尺寸
gltf-transform resize input.glb output.glb --width 512 --height 512
真机调试
打包完成后，可以通过Rokid设备进行真机测试：
- 将zip文件上传到Rokid开发者平台
- 通过设备扫码安装
- 在AR眼镜中直接体验
总结
JSAR 是一个面向空间小程序的开发框架，让 Web 开发者用熟悉的 JS/TS 直接写 3D 应用。XSML 描述场景，VS Code 场景视图热重载，Playground 一键预览，打包就是一个 zip，分发照着 Web 的节奏走。
体验下来最打动我的是门槛低、技能可复用、原型迭代极快。几分钟就能跑出首帧，模型用 link+selector 引用顺手，bound 自动包围盒省事，配合 gltf-transform 控制体积也轻松。如果你是 Web 开发者想试试空间计算，JSAR 值得投入时间——做个小 demo，就能感受到它的速度与潜力。
