回滚功能背景

回滚功能介绍

回滚功能实现

链接文件修改

回滚功能背景

OTA 是Over the Air的缩写，OTA 技术可以理解为一种远程无线升级技术。通过OTA技术，原始设备制造商（OEM）可以不用通过售后服务中心，而是直接远程连接目标联网车辆，将软件更新推动至待升级的车辆。随着OTA的应用越来越广泛，针对升级对象的不同，延伸出来以下很多不同的概念：

SOTA：Software Over-The-Air，即远程软件升级，是指在操作系统的基础上对应用程序进行远程升级。SOTA通过远程下载并给车辆安装“应用程序升级包”，来实现控制器功能的一个“增量”更新，一般应用于娱乐系统和智驾系统以及TBOX这种具有大型操作系统的SOC控制器。
FOTA：Firmware Over-The-Air，即远程固件升级，是指对车内电子控制单元进行包括实时操作系统以及底层算法、控制驱动、业务逻辑等的全盘升级。FOTA涉及车辆的核心系统，包括但不限于汽车动力控制系统、底盘电子系统、自动驾驶系统、车身控制系统等核心零部件的控制系统，可以改变车辆的充放电、动能回收、加速性能、辅助驾驶系统逻辑等与深度驾控有关的体验。理论上所有支持固件更新的电子控制单元（ECU）都可以涵盖在FOTA范围中。
COTA：Configuration Over-The-Air，即远程配置，是指通过 OTA 的方式实现远程修改配置字，以达到修改软件功能配置的目的。配置字是一组以数据标识码(DID)方式存储在 ECU 上的数据，可通过诊断指令进行读取和修改。它根据特定的编码规则与车辆功能特征码一一对应，通过配置可判断车辆的功能配置，软件可根据配置实现相应的功能。远程配置常见的应用场景是远程开启和关闭某项功能，例如软件订阅功能。
DOTA：DOTA有两种常见解释：
- Data Over-The-Air：远程数据更新，是指一些独立于软件程序存在的数据包的更新，比如，地图数据、语音数据和算法模型数据等。
- Diagnostic Over-The-Air：远程诊断，通过云平台实时数据采集监控，主动性地检查汽车系统异常问题，为远程问题修复与人工问题修复提供决策依据。远程诊断的触发方式有两种，一种是用户在车辆上发现异常状况的响应式；另一种是周期性收集通讯网络、应用程序、硬件效能、使用操作记录、系统程序等状态信息，利用大数据后台分析监测故障。

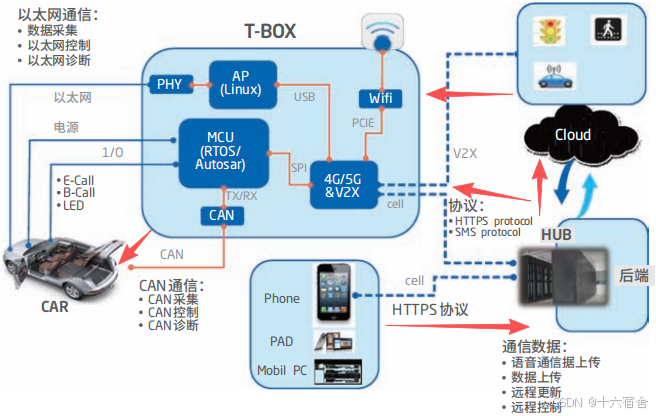

下图为车载端架构的示意图。

我们可以把上图的后端理解成云平台，我们可以通过手机，平板或者PC登录后端然后通过无线来与T-BOX或者具有无线通信功能的网关主控进行通信，来传递升级包，升级包如果应用到T-BOX则直接进行SOTA即可，如果是需要升级车辆系统里的ECU，则通过UDSon CAN或者UDSon ETH亦或者另外的私有协议完成SOTA/FOTA。

下面我们仅仅讨论没有大型操作系统（包含文件系统等整套操作系统设施）的ECU（我们称之为普通ECU）升级方案。

普通ECU由于存储空间有限，通常会采用流式刷写的方式进行升级，所谓流式刷写即先将目标刷写空间的数据擦除，然后传输数据的同时，ECU将已接收的数据写入目的存储地址，通过这种方式可以省去存储升级包的内存空间。传统的BootLoader通过UDS 协议刷写的方式就是典型的流式刷写。

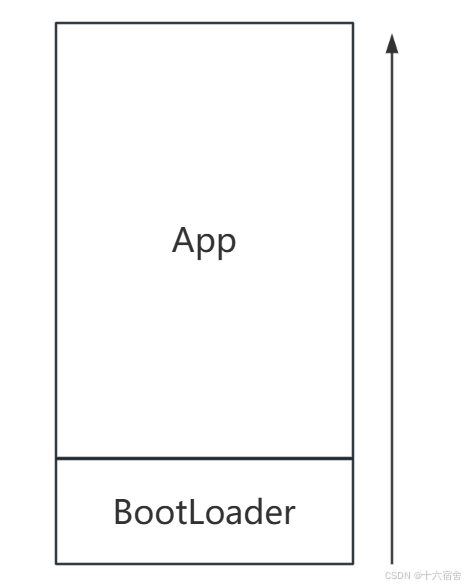

如下图所示，ECU的Flash布局仅仅包含BootLoader(启动引导程序)和应用程序两个部分，该类型ECU需要更新时，首先将ECU从当前运行的应用程序分区切换至BootLoader运行（一般为重启默认从BootLoader开始，BootLoader判断有升级需求），在BootLoader中将应用分区当前版本数据擦除后，再从升级主控接收新版本程序并写入应用程序分区，数据检验无误后重启ECU切换至应用分区（BootLoader检测到有正常可运行的APP）即可运行新版本软件。

这种方案缺陷非常明显，由于只有一个应用分区，升级需要进入BootLoader，且需要擦除APP，导致升级过程ECU功能无法使用，如果更新过程异常中断或者失败也会导致功能无法使用。另外，这类升级通常需要在车辆非运行状态下才能进行，在软件数量较大所需升级时间较长的情况下，需要使用车辆低压电池供电，这尤其对燃油车不是很友好。但是由于这用方案具有对内存空间要求低、在BootLoader进行更新不受应用程序干扰、实现简单等优势，目前现有升级解决方案中大部分普通ECU的更新仍采用这种方式。但是面对OTA，异常中断将会比之前使用诊断仪有线连接的时候概率将大大增加，车辆进入隧道或者底下停车场的时候，无线传输将会非常不稳定，这便引出了刷写异常恢复（程序回滚）的A/B分区方案。

通过A/B分区方案，为软件的运行版本和升级的目标版本分配不同的存储区，A与B分区彼此为回滚，A分区系统运作提供服务时，刷新B分区，待B分区软件刷写完成通过校验后，下次重启时载入 B分区。若刷写异常中断或者程序不匹配，则仍以A分区系统启动，从而提高升级的可靠性，最小化回滚所需的时间，英飞凌TC397支持快速实现这种A/B分区方案，其名为SWAP功能，下面我们重点介绍这种功能实现。

回滚功能介绍

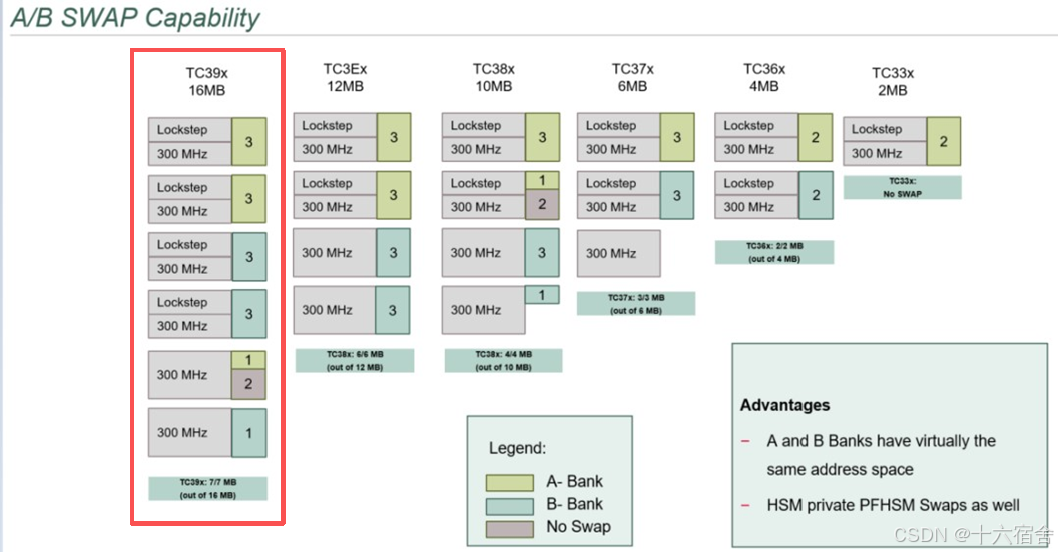

如果要使用SWAP功能，首先，芯片的Flash资源对于我们的程序大小是足够的。因为SWAP功能需要两个等大小的物理Flash空间，用以存储程序。例如APP程序的大小为4 Mbyte，如果要使用SWAP功能，至少需要硬件的Flash空间＞=8Mbyte。下图显示了针对不同芯片的AB SWAP功能对应的A/B Bank划分，图中红框为TC39x的A/B划分，由上到下为PF0-PF5。

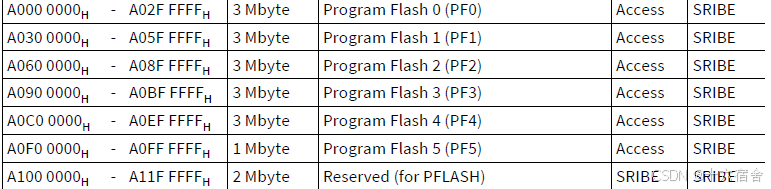

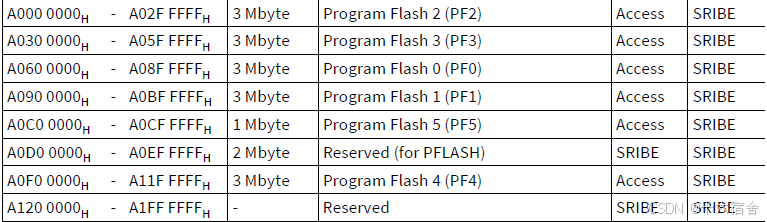

针对TC397这个芯片，不启用SOTA功能时，App程序可以存在如下所示的PF0（Program Flash0）~ PF5（Program Flash5）中，空间大小共计16Mbyte。这个也是在标准模式下的地址映射。

下图为Alternate模式下的映射，可以看到此时虚拟地址由底到高对应的物理排布是PF2、PF3、PF0、PF1、PF5、PF4。

当TC39x的SWAP功能激活时，PFLash被划分为两部分A Banks和B Banks，一部分用来存储读取可执行代码（active banks），另一部分可用来写入（inactive banks）即刷写。当APP更新完毕后，通过配置UCB_SWAP_ORIG，实现两个部分互换，即切换上面两种地址映射方式。在标准模式下使用A-Banks作为active banks，后文称作组A，在Alternate模式下使用B-Banks作为active banks，后文称作组B。

感觉是不是有点绕，我们从实际Boot升级的使用角度来说，可能会更好的帮助您理解。当我们如果接收到的升级包中待写入的数据在0xA000 0000~0xA05F FFFF时，我们就加上6M的偏移写到0xA060 0000~0xA0BF FFFF中，如果待写入数据在0xA0C0 0000~0xA0CF FFFF中，则加上3M偏移写到0xA0F0 0000~0xA0FF FFFF，然后我们切换模式重启，我们写入的程序又会按照没有偏移的映射被核心访问，从而实现A/B区的切换。

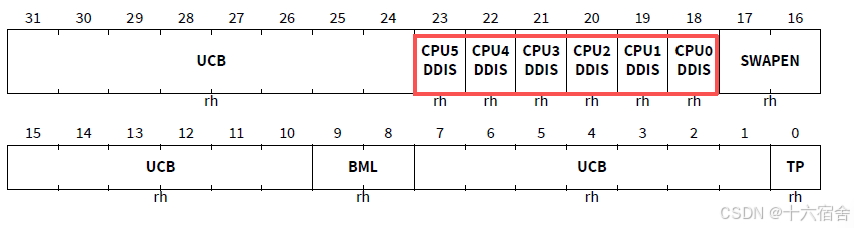

最后注意，如果使能了A/B SWAP功能，TC3xx PFLASH就没有所谓Local PFLASH和Global PFLASH概念，统一理解为Global PFLASH。CPU访问PFLASH由之前的CPUx可以通过Local总线访问本PFLASHx提高访问速度，变为CPUx访问PFLASH只能通过Global总线从而稍微增加了CPU访问PFLASH时间。

回滚功能实现

链接文件修改

为了实现A/B区切换功能，我们首先要修改现有程序的链接文件，因为现在文件是根据每个核心能够访问自己的Local PFLASH来设计的，而为了实现A/B区切换我们则需要将core0~core3的程序全部放到前4M地址空间中，而把Core4~Core5放到0xA0C0 0000~0xA0CF FFFF中，下面是一种修改方案：

Core	Size	From	LCF_INTVECx_START	LCF_TRAPVECx_START	LCF_STARTPTR_CPU0
Core5	0.5M	0x80C80000	0x80CFE000	0x80C80000	0x80C80100
Core4	0.5M	0x80C00000	0x80C7E000	0x80C00000	0x80C00100
Core3	1.5M	0x80480000	0x805FE000	0x80480000	0x80480100
Core2	1.5M	0x80300000	0x8047E000	0x80300000	0x80300100
Core1	1.5M	0x80180000	0x802FE000	0x80180000	0x80180100
Core0	1.5M	0x80000000	0x8017E000	0x80000100	0x80000000

工程的链接文件有且仅有这一份，我看网上有很多相关文章说需要有两个工程，两个链接文件来使用A/B分区这个功能，这种结论是错误的。

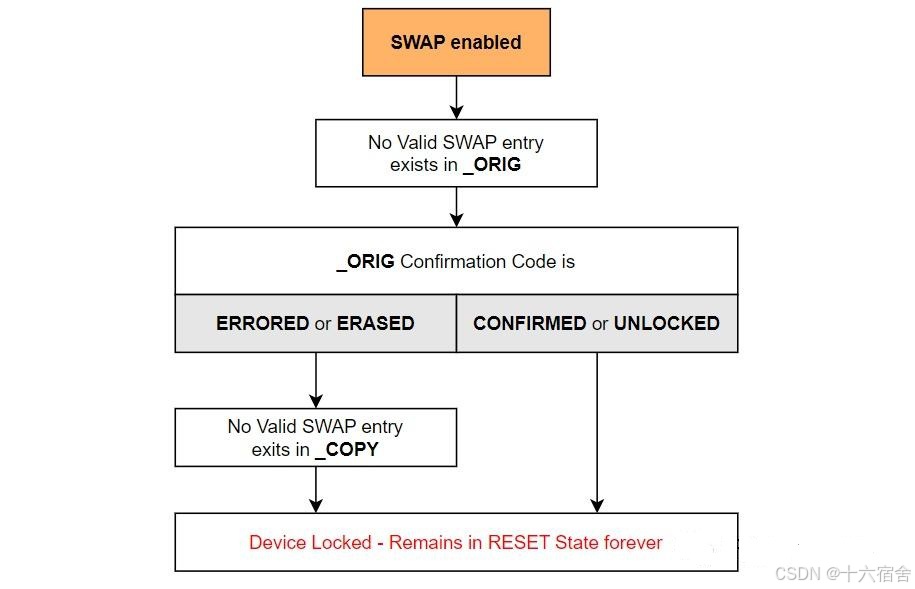

SWAP流程说明

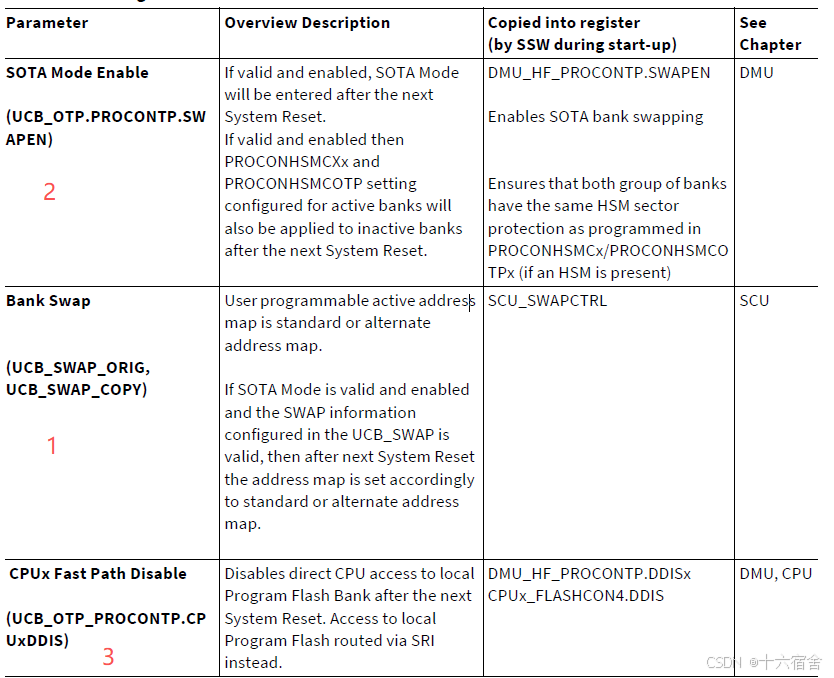

SOTA功能应用时，分为系统刚启动时SWAP配置和系统运行时SWAP配置。

系统启动时SWAP配置

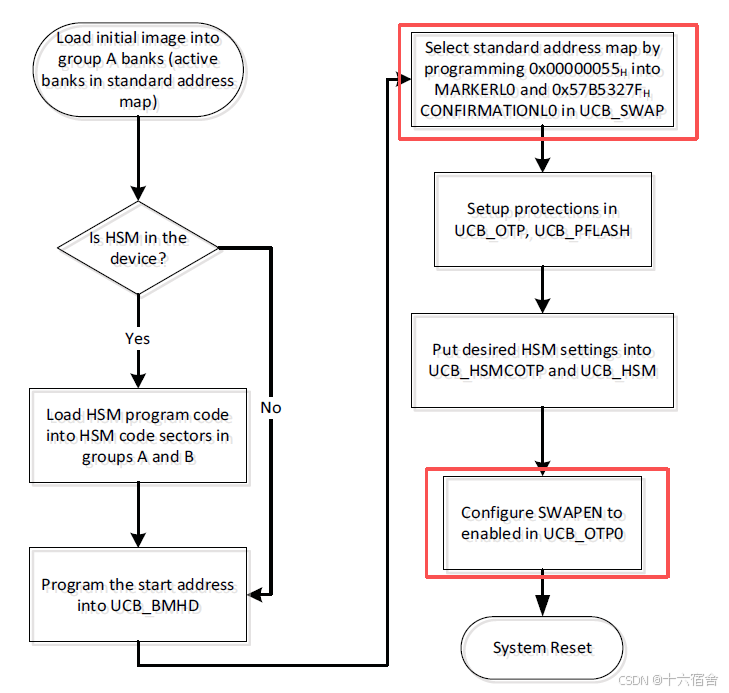

下图为系统启动时第一次的SWAP配置，将Flash映射关系配置成了标准模式。

系统运行时SWAP配置

为了可以正确切换到新程序中，首先新的程序需要刷到对应的非激活的PFLASH Bank，如果非激活的BANK中对应的sectors使能了读写保护，那么刷写之前要先解保护。

切记：由于NVM特性，PFLASH 和DFLASH不能同时操作。因此，在应用程序中运行的EEPROM驱动程序和执行BOOT刷写之间需要进行一些协调。并且要确保要写入的新程序所用的的PFLASH正确无误。

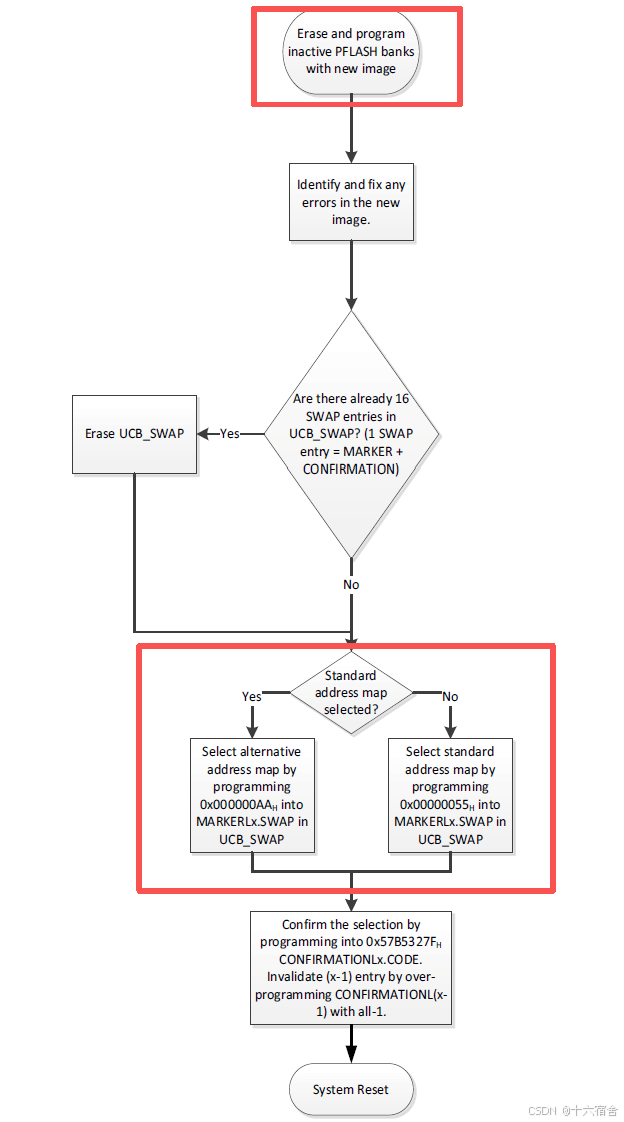

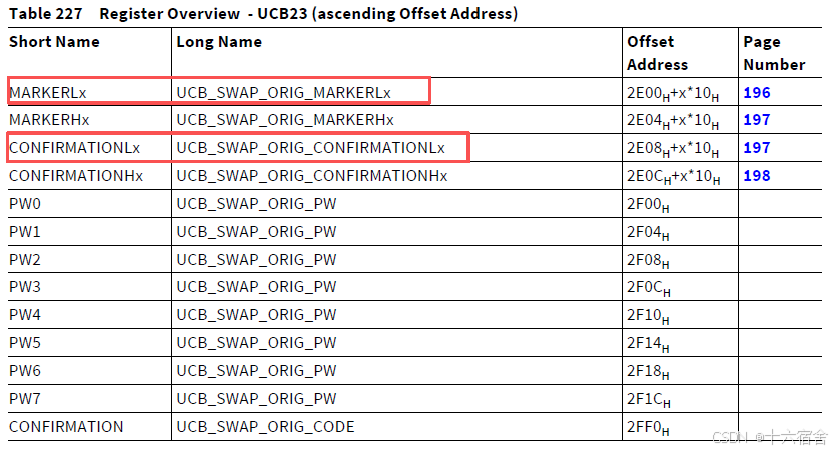

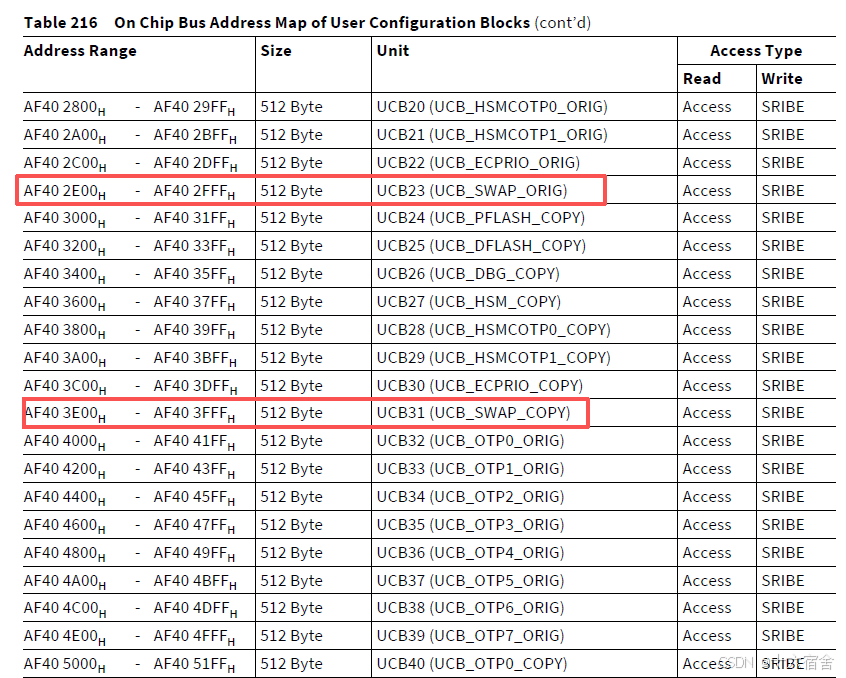

系统运行时直接修改UCB23/UCB31来切换标准或者Alternate模式，因为由于UCB刷写次数的限制（100次），我们可以通过16个SWAP配置依次使用来增加SWAP的次数（100*16=1600次）。下图的流程就是充分利用了最后一个有效条目生效，来增加SWAP的次数的一种系统运行时SWAP配置流程。

实现代码

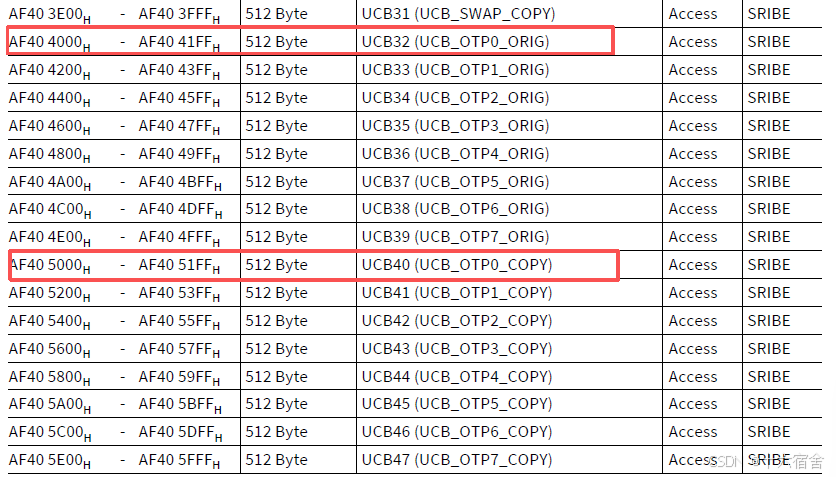

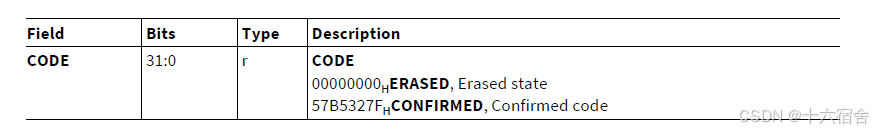

下面是SWAP功能实现的一个Demo程序，swap_enable（）函数利用第一组SWAP配置完成了Alternate模式的配置，并通过UCB_OTP0使能了SWAP功能。swap_disable（）函数则清除了第一组SWAP配置，并清除UCB_OTP0配置。注意每次修改UCB时，对应的CONFIRMATION寄存器配置成UNLOCKCODE模式（0x43211234）。

void ucb_write(uint32 ucb_addr, uint32 data_h, uint32 data_l)
{/* Get the current password of the Safety WatchDog module */uint16 endInitSafetyPassword = IfxScuWdt_getSafetyWatchdogPassword();// Write UCB DataIfxFlash_enterPageMode(ucb_addr);IfxFlash_waitUnbusy(FLASH_MODULE, DATA_FLASH_0);IfxFlash_loadPage2X32(ucb_addr, data_h, data_l);/* Write the loaded page */IfxScuWdt_clearSafetyEndinit(endInitSafetyPassword);    /* Disable EndInit protection                       */IfxFlash_writePage(ucb_addr);                           /* Write the page                                   */IfxScuWdt_setSafetyEndinit(endInitSafetyPassword);      /* Enable EndInit protection                        */IfxFlash_waitUnbusy(FLASH_MODULE, DATA_FLASH_0);
}void swap_enable(void)
{// UCB_SWAP_COPY ucb_erase(UCB_SWAP_COPY);ucb_write(UCB_SWAP_COPY, 0x000000AA, UCB_SWAP_COPY);ucb_write(UCB_SWAP_COPY + 8, 0x57B5327F, UCB_SWAP_COPY + 8);ucb_write(UCB_SWAP_COPY + 0x1F0, 0x43211234, 0x00000000);// UCB_SWAP_ORIG ucb_erase(UCB_SWAP_ORIG);ucb_write(UCB_SWAP_ORIG, 0x000000AA, UCB_SWAP_ORIG);ucb_write(UCB_SWAP_ORIG + 8, 0x57B5327F, UCB_SWAP_ORIG + 8);ucb_write(UCB_SWAP_ORIG + 0x1F0, 0x43211234, 0x00000000);// Enable SWAPucb_write(UCB_OTP0_COPY + 0x1E8, 0x00030000, 0x00000000);ucb_write(UCB_OTP0_ORIG + 0x1E8, 0x00030000, 0x00000000);
}void swap_disable(void)
{// Erase UCB31(UCB_SWAP_COPY)ucb_erase(UCB_SWAP_COPY);// Write Confirmation Code into UCB31ucb_write(UCB_SWAP_COPY + 0x1F0, (uint32)0x43211234, (uint32)0x00000000);// Delete UCB23(UCB_SWAP_ORIG)ucb_erase(UCB_SWAP_ORIG);// Write Confirmation Code into UCB23ucb_write(UCB_SWAP_ORIG + 0x1F0, (uint32)0x43211234, (uint32)0x00000000);// Erase UCB40(UCB_OTP0_COPY)ucb_erase(UCB_OTP0_COPY);// Write Confirmation Code into UCB40ucb_write(UCB_OTP0_COPY + 0x1F0, (uint32)0x43211234, (uint32)0x00000000);// Erase UCB32(UCB_OTP0_ORIG)ucb_erase(UCB_OTP0_ORIG);// Write Confirmation Code into UCB32ucb_write(UCB_OTP0_ORIG + 0x1F0, (uint32)0x43211234, (uint32)0x00000000);
}

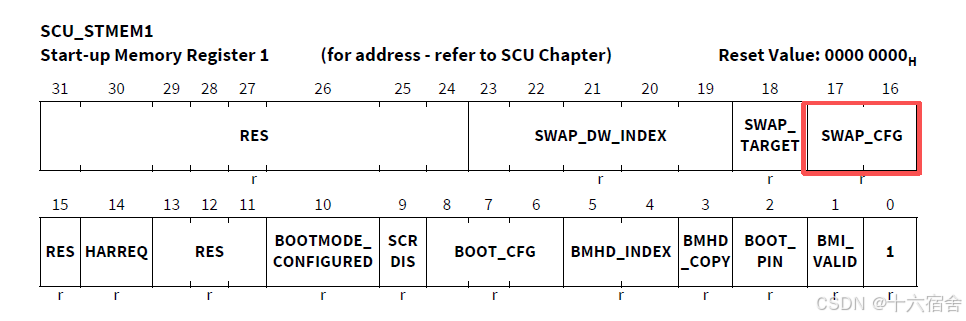

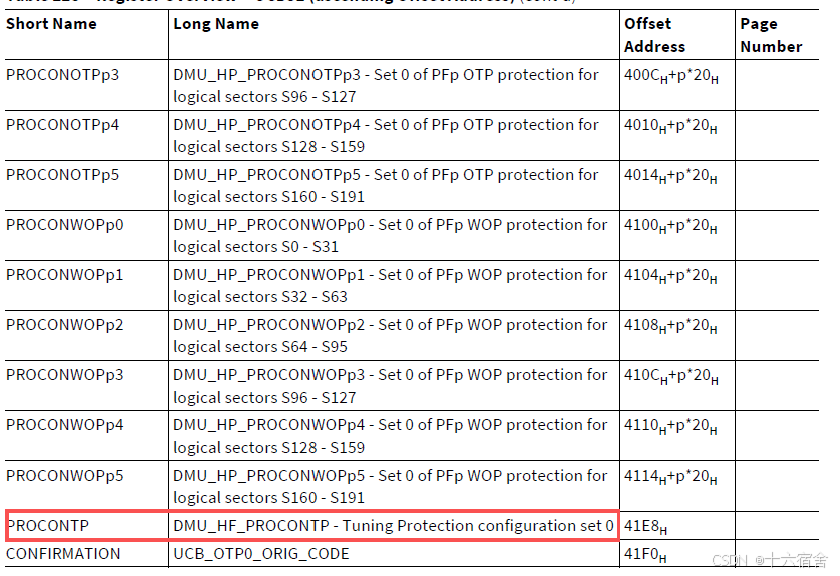

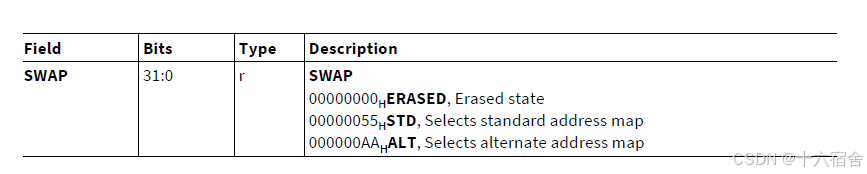

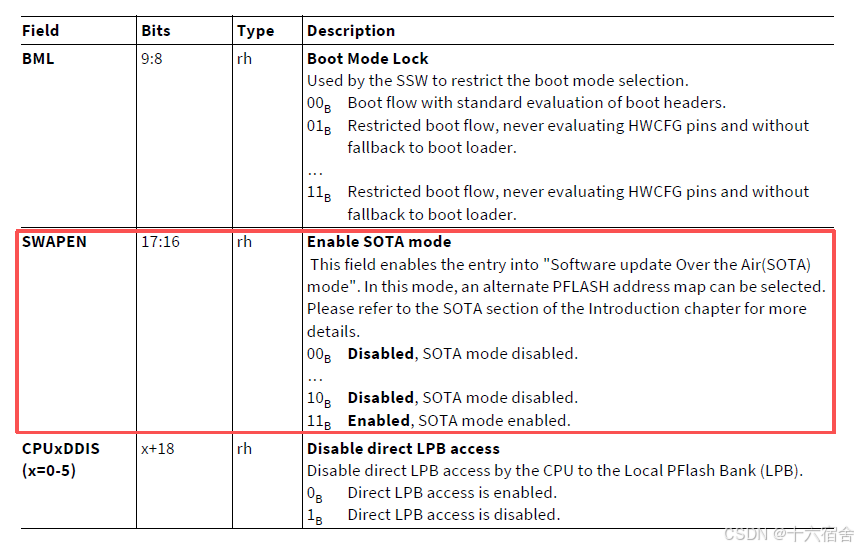

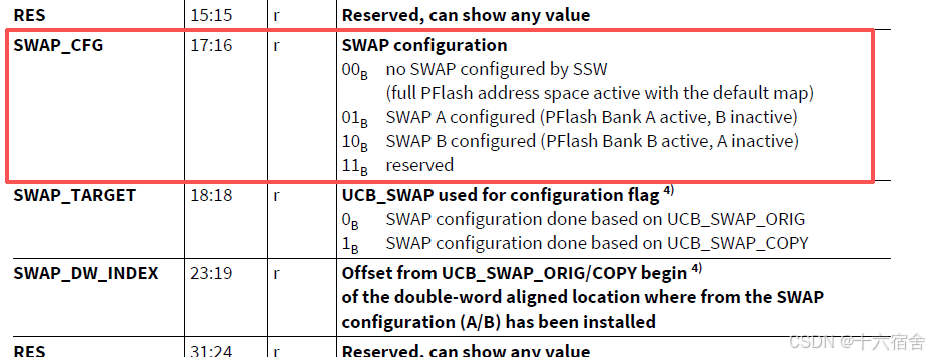

上述代码只是一个基本示例，用户需要实现自己的擦除，刷写APP操作以及上面提到的系统运行时增加SWAP配置的次数，以及可以通过通过读取HF_PROCONTP的SWAPEN位域确认SOTA的使能情况以及通过读取SCU_STMEM1寄存器的SWAP_CFG位域确认当前激活的模式，来确定需要切换的下个模式是标准的还是Alternate模式。
