【51单片机】【protues仿真】基于51单片机智能路灯控制系统

news 2025/10/7 7:26:22

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、LCD1602液晶显示时间，光照值
2、按键设定系统时间、工作时间、光照阈值
（默认开始时间为18点，结束时间为6点）
3、工作时间内路灯点亮，凌晨12点后路灯关闭，
有人或车通过，路灯点亮10s
4、非工作时间光照强度低于阈值，路灯点亮
5、手动和自动模式可通过按键自己手动切换，
手动模式由开关控制路灯亮灭

二、使用步骤

系统采用STC89C52作为主控芯片，通过光敏电阻与ADC0832芯片检测环境光照强度，配合DS1302时钟芯片实现时间控制。LCD1602液晶屏用于显示时间、光强及工作状态，红外传感器和噪声模块用于检测，蜂鸣器实现故障报警功能。

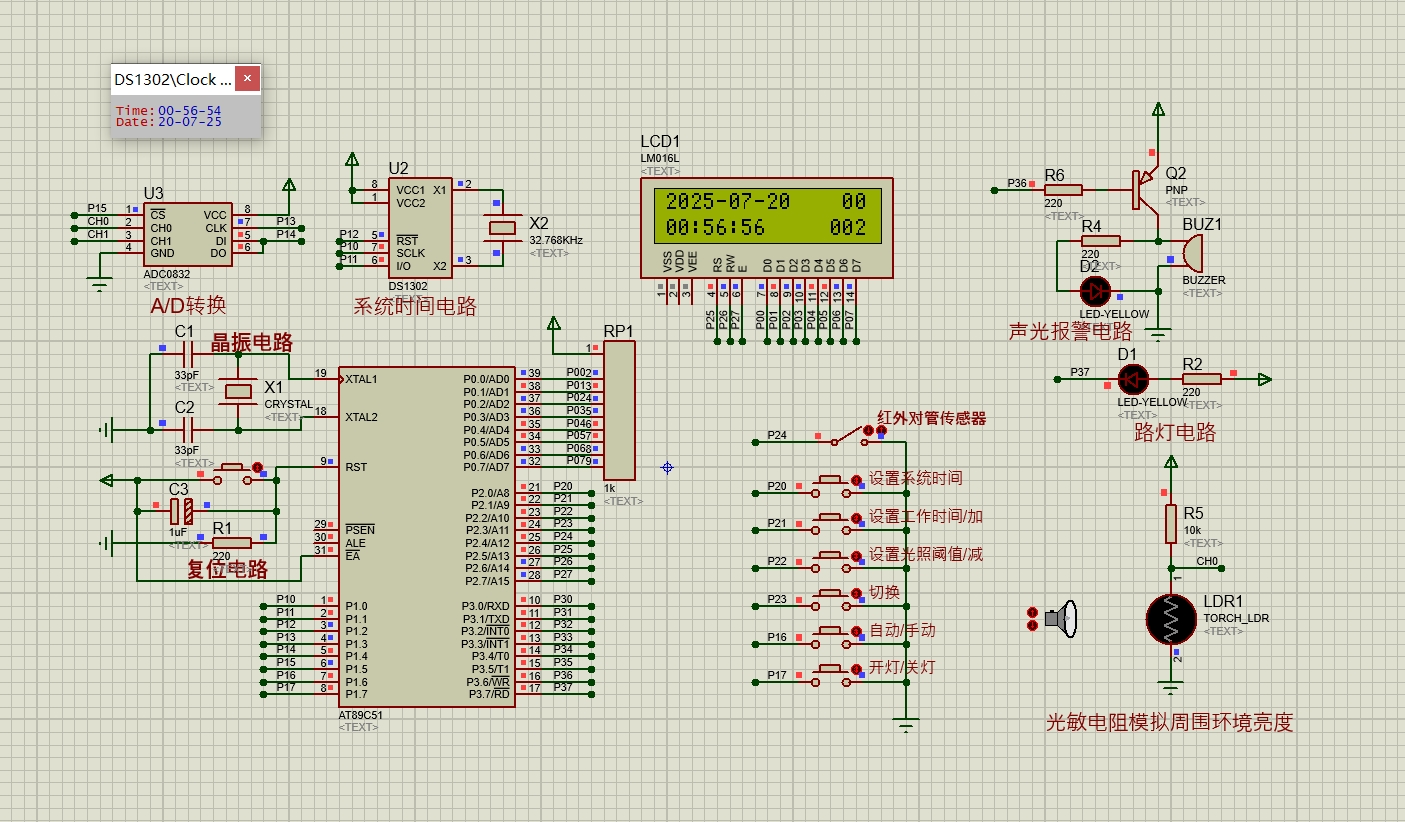

三、硬件资源

1、51单片机核心模块
2、按键模块
3、时钟模块传感器
4、蜂鸣器模块
5、LED灯模块
6、LCD1602显示模块

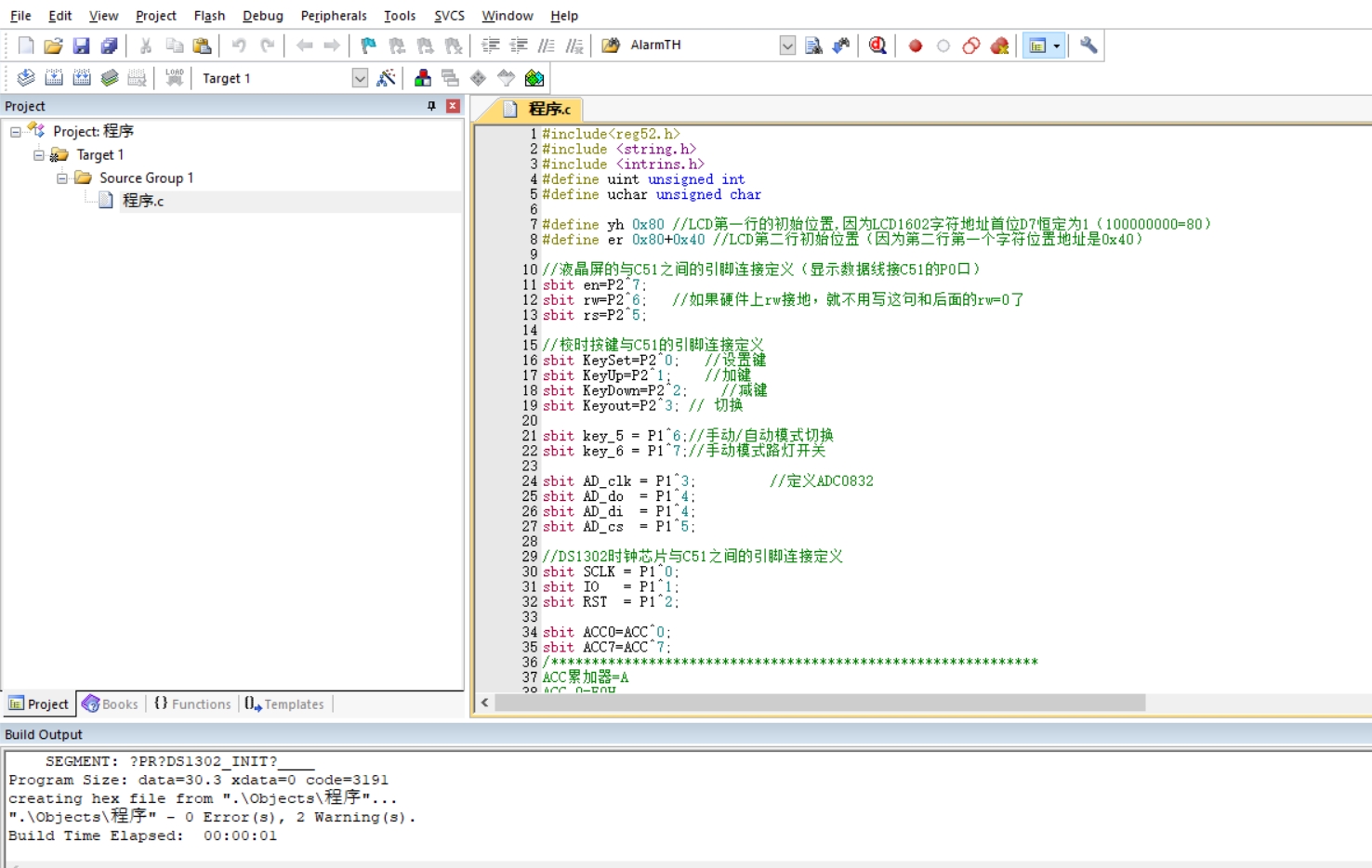

四、软件设计、

#include<reg52.h>
#include <string.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char

#define yh 0x80
#define er 0x80+0x40
sbit en=P2^7;
sbit rw=P2^6;
sbit rs=P2^5;

sbit KeySet=P2^0;
sbit KeyUp=P2^1;
sbit KeyDown=P2^2;
sbit Keyout=P2^3;

sbit key_5 = P1^6;
sbit key_6 = P1^7;

sbit AD_clk = P1^3;
sbit AD_do = P1^4;
sbit AD_di = P1^4;
sbit AD_cs = P1^5;

sbit SCLK = P1^0;
sbit IO = P1^1;
sbit RST = P1^2;

sbit ACC0=ACC^0;
sbit ACC7=ACC^7;

sbit Beep = P3^6;
sbit led_1 = P3^7;
sbit red_sr = P2^4;
uchar code tab1[]= {"20 - - "};
uchar code tab2[]= {" : : "};
uchar count=0;

uchar nian,yue,ri,shi,fen,miao;
uchar nian_temp,yue_temp,ri_temp,shi_temp,fen_temp,miao_temp;
bit p_r=0;
char time;
char work_time_Start = 18 ,work_time_zhon = 0,work_time_End = 6;
bit light_flag;
uchar light;
uchar light_limit=100;
uchar Mode_flag = 0;
void Timer0Init(void);
void Timer1Init(void);
void uart_init();
void delay(uint xms);
void main()
{

   lcd_init();
   Timer0Init(); //定时器0初始化
   Timer1Init(); //定时器1初始化
   while(1) //无限循环下面的语句：
   {
       qiehaun();
       keyscan();
       set_work_time();
       set_limit_light();
       light = 255-AD(0);
   }
}
void timer0() interrupt 1
{
   TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
       count++;
       if(count == 20) //1s
       {
               count = 0;
           miao = BCD_Decimal(read_1302(0x81));
           fen = BCD_Decimal(read_1302(0x83));
           shi = BCD_Decimal(read_1302(0x85));
           ri = BCD_Decimal(read_1302(0x87));
           yue = BCD_Decimal(read_1302(0x89));
           nian= BCD_Decimal(read_1302(0x8d));

           write_sfm(6,miao);//秒，从第二行第8个字后开始显示（调用时分秒显示子函数）
           write_sfm(3,fen);//分，从第二行第5个字符后开始显示
           write_sfm(0,shi);//小时，从第二行第2个字符后开始显示

           //显示日、月、年数据：
           write_nyr(8,ri);//日期，从第二行第9个字符后开始显示
           write_nyr(5,yue);//月份，从第二行第6个字符后开始显示
           write_nyr(2,nian);//年，从第二行第3个字符后开始显示

           write_1602com(0x8e);
           write_1602dat('0'+time%100/10);//显示计时
           write_1602dat('0'+time%10);

           write_1602com(0xcd);                        //显示当前光照强度
           write_1602dat('0'+light/100);
           write_1602dat('0'+light%100/10);
           write_1602dat('0'+light%10);
       }

}
void timer1() interrupt 3
{
   TH1=(65536-50000)/256;     //50ms
TL1=(65536-50000)%256;
       Led_count++;
       if(Led_count == 20) //1s
       {
           Led_count = 0;
           time ++;
           if(time>9)
               Beep = 0;
       }
}
void Timer0Init(void)       //50微秒
{
       TMOD|=0x01;    //TMOD=0000 0001B，使用定时器T0的模式1
TH0=(65536-50000)/256;     //定时器T0的高8位赋初值
TL0=(65536-50000)%256;    //定时器T0的高8位赋初值
       ET0=1;               //开T0中断
       TR0=1;               //定时开始
       EA =1;
}
void Timer1Init(void)       //50微秒
{
       TMOD|=0x10;    //TMOD=0000 0001B，使用定时器T0的模式1
TH1=(65536-50000)/256;     //定时器T0的高8位赋初值
TL1=(65536-50000)%256;    //定时器T0的高8位赋初值
       ET1=0;               //关T0中断
       TR1=1;               //定时开始
       EA =1;
}
