BLDCPMSM电机控制器硬件设计工程（四）控制器功率模块IGBT和SIC MOS介绍及驱动方案

1.概述

在电机控制器的核心部件中，功率模块扮演着“动力执行者”的关键角色。它直接决定了电控系统的功率等级、效率及可靠性。目前市场上主流的技术路线是IGBT（绝缘栅双极型晶体管）模块和SiC（碳化硅）MOSFET模块。下面我将为你系统梳理它们的特点、对比、应用场景，并横向对比英飞凌、安森美、斯达及爱仕特等主流厂商的方案。

MOS管比较常见，在后面的实战工程中我们再详细介绍参数设计。这里先介绍IGBT和SIC MOS。

本章内容不过多介绍模块封装，简单介绍模块应用和选型，以及市场主流的模块供应商。

2. IGBT与SiC MOSFET技术概览与核心差异

IGBT和SiC MOSFET是现代功率电子的两大核心开关器件，它们的技术特性和适用领域有显著不同。

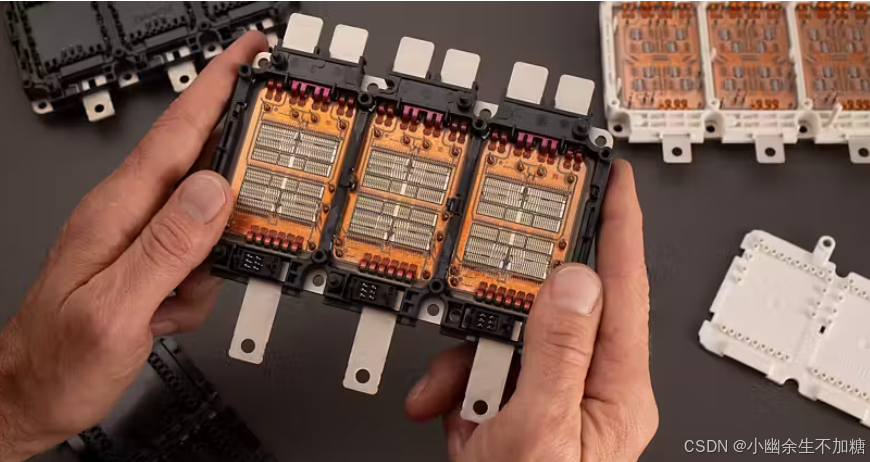

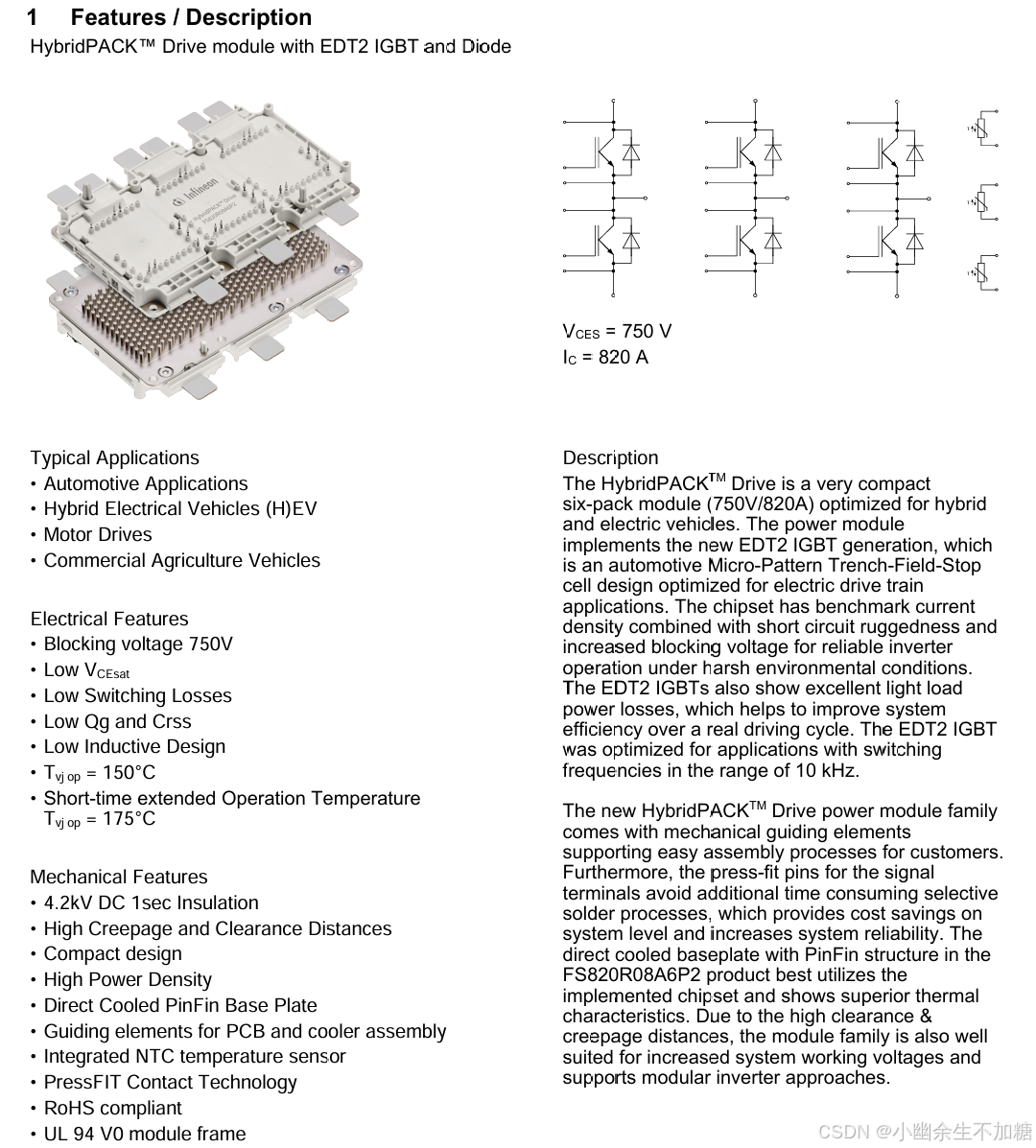

IGBT模块：可被视为一个高性能的“智能开关”集成包。它在内部将多个IGBT芯片和续流二极管（FWD）通过特定电路拓扑集成封装，从而实现对大功率电能的精确控制与转换。其核心优势在于高耐压和大电流承载能力，在中高功率领域性价比突出。最新的第七代IGBT模块普遍采用沟槽栅+场截止技术，相较前代产品，在导通损耗、开关损耗和电流密度上均有显著优化。

SiC MOSFET模块：基于宽禁带半导体材料碳化硅，它带来了更高的开关频率、更低的开关损耗和优异的耐高温性能。这使得系统能够实现更高的功率密度和效率，尤其适用于高频、高效的应用场景。

比较维度	IGBT 模块	SiC MOSFET 模块
核心技术特点	电压控制，驱动功率小；导通压降低	电子迁移速率高，开关速度极快
开关频率	相对较低 (通常几十kHz)	高 (可达数百kHz甚至MHz)
导通损耗	有导通压降(Vce)，通常高于SiC的Rds(on)	极低的导通电阻(Rds(on))，导通损耗小
开关损耗	相对较高	非常低
耐温能力	结温通常达150°C-175°C	更高，可达200°C以上
驱动电压	通常要求较高（如+15V/-8V）	门极驱动电压范围更灵活
成本考量	技术成熟，成本相对较低	单价较高，但可降低系统散热和滤波成本
典型应用	工业变频器、新能源汽车主驱、家电	电动汽车牵引逆变器、高端服务器电源、充电桩

3.功率模块的选型维度

3.1 按照电压等级

650V/750V级别：主要用于480V三相工业输入环境、A0/A00级电动汽车以及混合动力的中小功率逆变器。

1200V级别：这是目前应用最广泛的电压等级。适用于800V母线的新能源汽车电驱、光伏逆变器、工业传动及充电桩等场景。

1700V及以上级别：包括3300V、4500V等，主要用于牵引机车、中压传动、高压直流输电（HVDC） 和智能电网等超高功率领域。

3.2 按功率等级划分

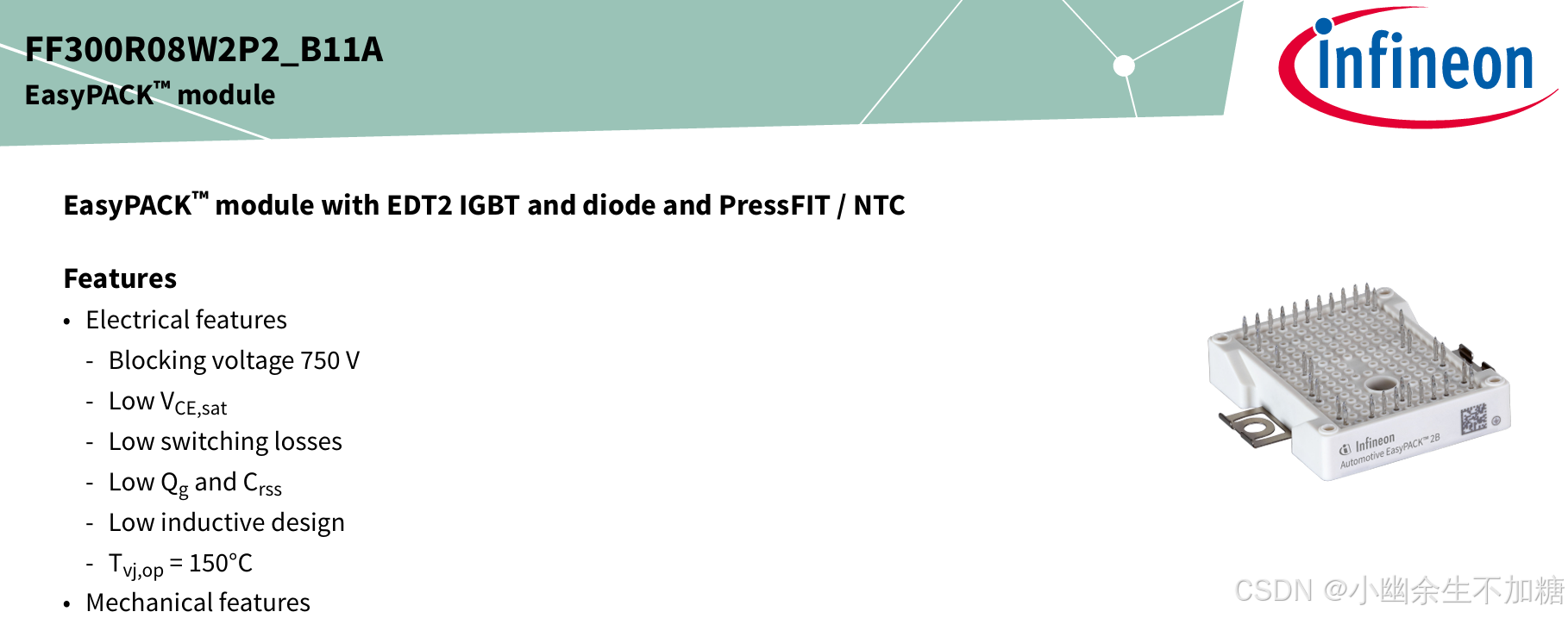

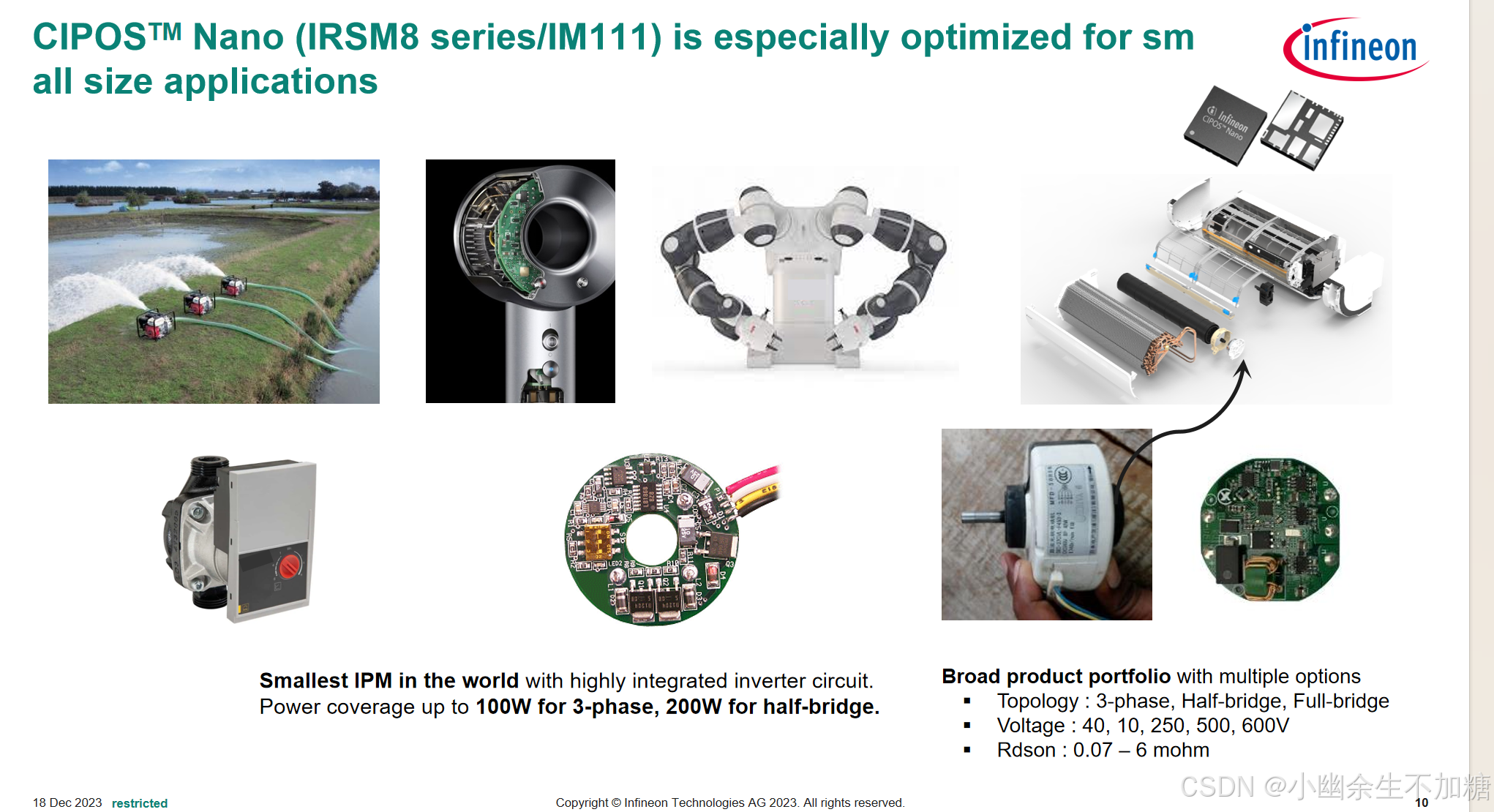

中低功率 (＜50kW)：常使用分立器件、小型模块（如EasyPACK）或智能功率模块(IPM)。例如，英飞凌FF300R08W2P2_B11A IGBT模块可支持50kW的逆变器应用。

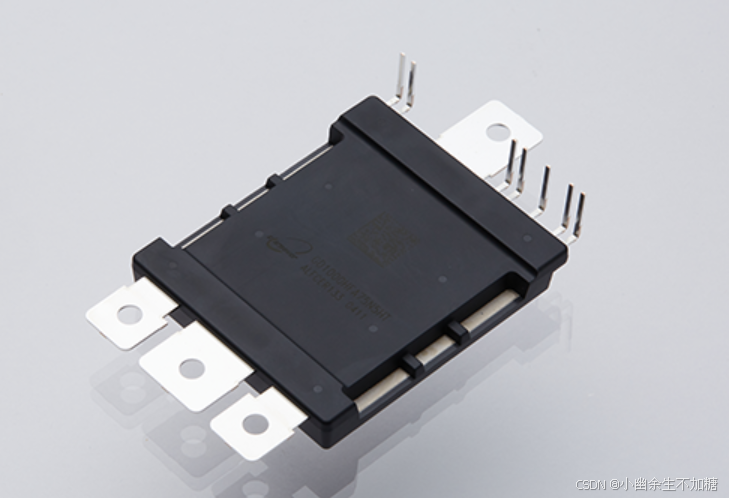

中高功率 (50kW - 200kW)：这是IGBT模块和SiC模块竞争的主战场。例如，斯达半导的N5系列750V IGBT模块电流可达1000A，旨在满足车用系统高功率密度需求。

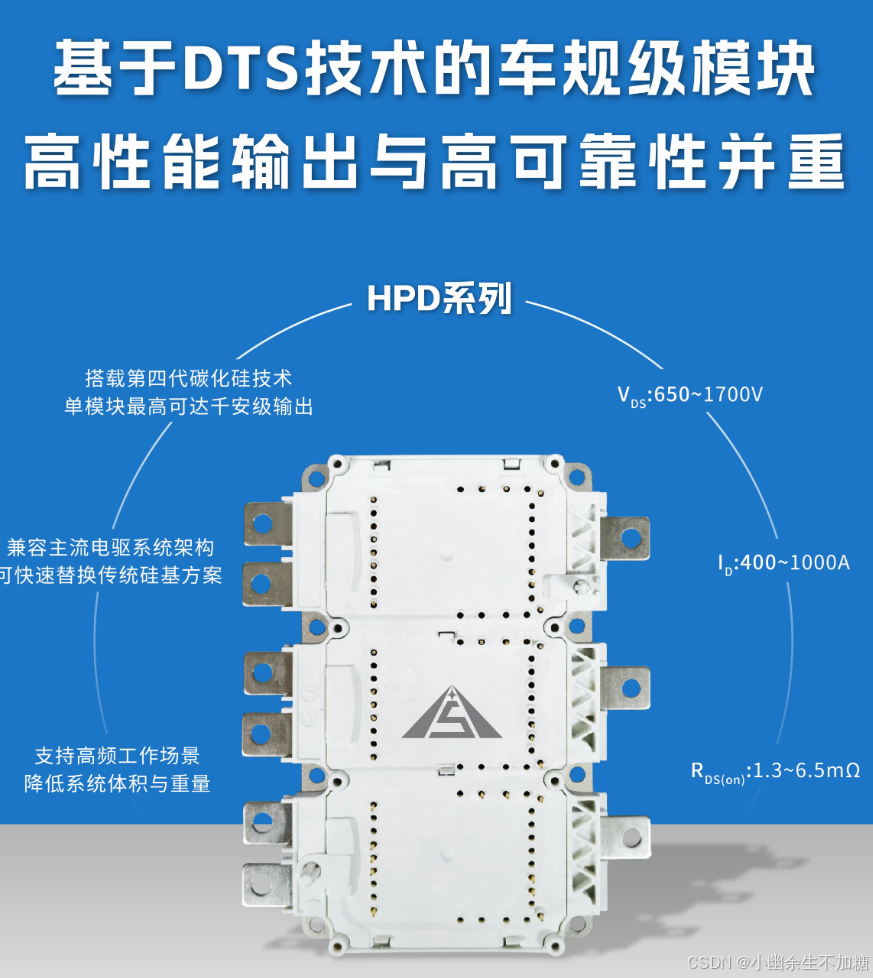

超高功率 (＞200kW)：如英飞凌的3300V/1200A IHV B模块，或爱仕特展示的1200V/1000A SiC模块，普遍应用于重型机械、轨道交通和能源领域.

3.3 按驱动与集成度划分

智能功率模块 (IPM)：内部集成了驱动电路、保护电路（如欠压、短路、过温），极大简化了外围设计。安森美的EliteSiC SPM IPM就是典型代表，它集成了栅极驱动器、LVIC和温度传感器。

标准功率模块 (PIM)：仅包含IGBT或SiC芯片与续流二极管，需要外部驱动电路。优点是设计灵活，性能可优化空间大。

3.4 按照封装和散热方式

封装类型	主要特点	散热方式	适用功率范围	代表厂商型号
EconoDUAL™	工业标准封装，兼容性强	基板散热，风冷/水冷	200-600A	英飞凌FF300R12KT4
EasyPACK™	紧凑设计，低电感	PressFIT压接，水冷	100-450A	英飞凌FP25R12W2T4
62mm模块	专为汽车优化	双面散热，Pinfin水冷	300-800A	斯达半导N5系列
34mm模块	超紧凑，高功率密度	直接水冷	200-400A	安森美EliteSiC
智能模块(IPM)	全集成化	基板散热，风冷	10-100A	三菱PM系列

各封装形式的特点：

EconoDUAL™：经典的工业标准封装，具有良好的兼容性和成熟的供应链，适合中高功率工业应用

EasyPACK™：采用压接技术，安装简便，寄生电感低，适合紧凑型设计

汽车级62mm模块：针对电动汽车优化，支持双面散热，功率循环能力强

34mm薄型模块：追求极致功率密度，适合空间受限的新能源汽车应用

智能功率模块(IPM)：高度集成，减少外围元件，适合快速开发

4.主流厂商功率模块横向对比

厂商/品牌	代表性产品	电压/电流等级	封装形式	主要特点	目标应用
英飞凌	FF300R08W2P2_B11A	750V / 300A	EasyPACK™ 2B	PressFIT压接技术，低电感设计	A0/A00级电动汽车
英飞凌	FF450R12KT4	1200V / 450A	EconoDUAL™ 3	标准工业封装，成熟可靠	工业变频器、光伏逆变器

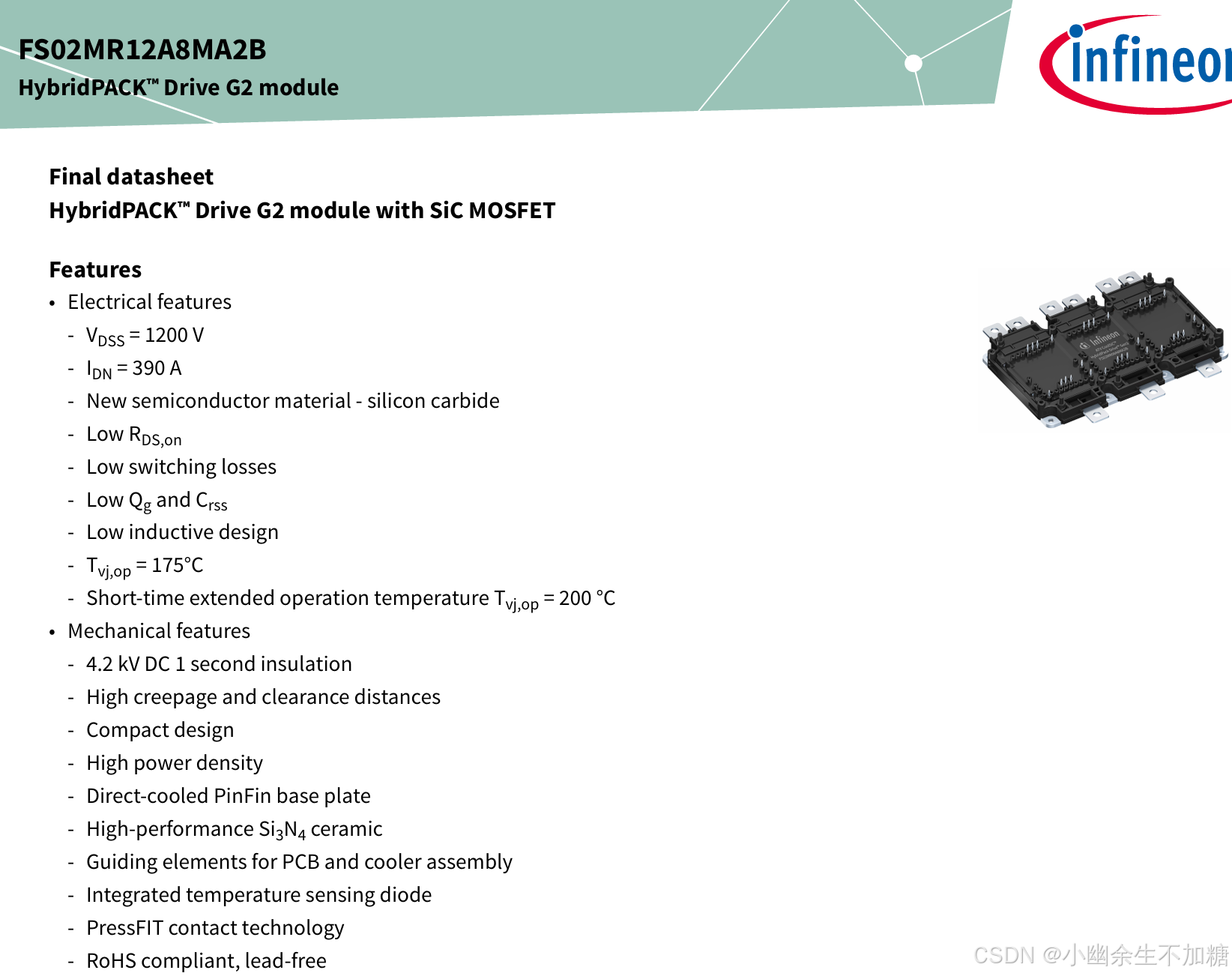

英飞凌	CoolSiC™ MOSFET G2	650V / (7mΩ-75mΩ)	D2PAK-7	.XT扩散焊技术，驱动灵活	组串式逆变器、储能
安森美	EliteSiC SPM 31 IPM	1200V / (40A-70A)	34mm模块	全集成智能模块，内置温度传感	数据中心EC风机、热泵
斯达半导	N5系列	750V / (660A-1000A)	62mm模块	低电感封装(<6.5nH)，Pinfin水冷	高功率密度车用驱动
斯达半导	STK系列	1200V / 600A	EconoDUAL™ 3	针对光伏优化，低Vce(sat)	光伏逆变器、ESS
爱仕特	半桥SiC模块	1200V / 1000A	62mm模块	大电流SiC技术，低导通损耗	大功率工业驱动
三菱	PM1000CVA060	600V / 100A	IPM封装	全集成保护功能，高可靠性	工业变频器、伺服驱动

性能优先还是成本优先？

对效率、功率密度和开关频率有极致要求：选择SiC MOSFET模块

对成本敏感，工作频率、性能要求常规：选择IGBT模块

系统复杂度与开发周期

简化设计、加速产品上市：选择智能功率模块(IPM)

对性能有极致追求：选择标准模块搭配自研驱动

可靠性与环境适应性

在苛刻环境中必须关注模块的寿命模型、绝缘等级及认证标准。

5.选型指南与趋势总结（补充散热考量）

5.1 散热技术的选择考量

风冷 vs 水冷

风冷散热：成本较低，维护简单，适合中低功率密度应用

水冷散热：散热效率高，适合高功率密度应用，如电动汽车驱动

单面散热 vs 双面散热

单面散热：传统方式，结构简单，成本较低

双面散热：散热性能提升30-50%，但成本较高，装配工艺要求严格

基板材料选择

AlN（氮化铝）：热导率高，适合高功率应用

Al₂O₃（氧化铝）：成本较低，技术成熟

AMB（活性金属钎焊）：热循环寿命长，适合汽车应用

5.2 完整选型流程

第一步：确定电气参数

工作电压、额定电流、开关频率要求

第二步：选择技术路线

IGBT vs SiC，基于效率、频率、成本综合考量

第三步：确定封装形式

基于功率等级、散热条件和空间限制选择合适封装

第四步：选择散热方案

根据热设计要求确定散热技术和基板材料

第五步：评估驱动需求

标准模块+外驱 vs 智能功率模块

IGBT与SiC将在未来较长时期内共存与发展。IGBT通过微沟槽、薄晶圆等技术持续进步，在传统优势领域保持竞争力。而SiC则随着成本的下降、芯片工艺的优化和产业链的成熟，其渗透率将不断提升，应用领域将从高端向主流持续扩展。

6.驱动电路及驱动电源方案

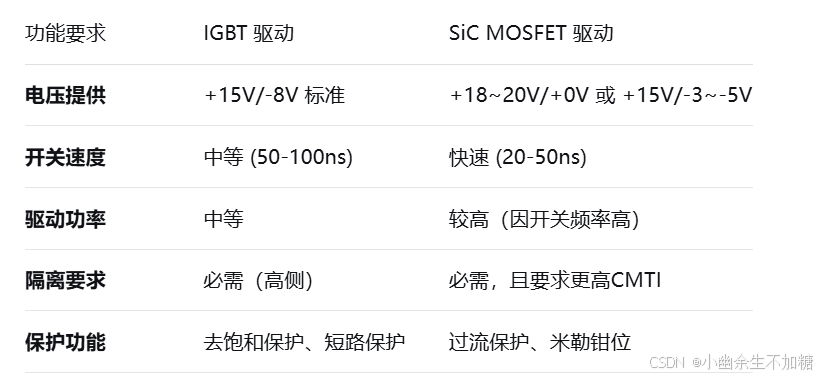

6.1 驱动电路的核心功能

6.2 IGBT驱动电路设计方案

电路模块	功能描述	关键参数	推荐器件
隔离电源	提供隔离的驱动电压	2-3W功率，2.5kV隔离	ADuM6028
驱动芯片	信号放大与保护	2-4A峰值电流	ADuM4135, ACPL-332J
栅极电阻	控制开关速度	2.2-10Ω	低电感，高功率
退饱和检测	过流保护	检测阈值~7V	快速响应<1μs
有源米勒钳位	防止寄生导通	-	集成在驱动IC中

关键设计要点：
栅极电阻选择：

开通电阻(Rg_on)：控制di/dt和开关损耗

关断电阻(Rg_off)：防止电压尖峰，控制关断速度

典型值：2.2Ω~10Ω，需根据模块规格调整

保护电路设计：

退饱和检测：通过高压二极管监测CE电压

软关断：检测到故障时缓慢关断，降低电压应力

故障反馈：光耦或数字隔离器传递故障信号

6.3 SIC MOS驱动电路设计方案

特殊设计要求：

设计挑战	解决方案	技术要点
高开关速度	低电感布局	驱动回路面积<1cm²
高CMTI	增强隔离	CMTI > 100kV/μs
栅极振荡	串联电阻+铁氧体磁珠	抑制高频振荡
负压关断	负电压生成	-3V ~ -5V 关断电压
门极保护	栅极-源极钳位	TVS管或齐纳二极管

推荐驱动芯片：
商用驱动IC：

TI： UCC21710、UCC5350

ADI： ADuM4135、ADuM3140

Silicon Labs： Si8239x

ROHM： BM61S41RFV-C

关键参数要求：

峰值电流：≥5A（针对大功率模块）

传播延迟：<50ns

共模瞬态抗扰度：>100kV/μs

工作电压：+20V/-5V

6.4 驱动电源方案

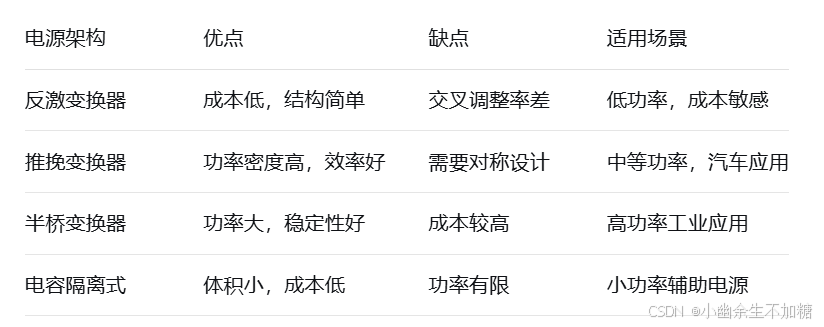

电源架构选择：

隔离电源技术要求：
基本规格：

隔离电压： ≥3kVrms（加强绝缘）

输出功率： 2-10W（根据模块数量和尺寸）

输出电压：

IGBT：+15V/-8V 或 +15V/-5V

SiC MOSFET：+18_20V/-3-5V

隔离电容： <10pF（降低EMI）

关键保护功能：

过流保护（OCP）

过压保护（OVP）

欠压锁定（UVLO）

过温保护（OTP）

6.5 参考设计案例

1200V/300A IGBT模块驱动电路
驱动芯片： ACPL-332J
电源方案： SN6501推挽变换器 + 隔离变压器
栅极电阻： Rg_on=3.3Ω, Rg_off=2.2Ω
保护功能： 退饱和检测、软关断、故障反馈

5.2 1200V/50mΩ SiC MOSFET模块驱动电路
驱动芯片： UCC21710-Q1
电源方案： 反激变换器，输出+20V/-5V
栅极电阻： Rg=2.2Ω（开关频率100kHz）
特殊设计： 米勒钳位、有源门极下拉

推荐驱动IC选型：

型号	厂商	峰值电流	隔离电压	特点	适用
UCC21710	TI	10A	5kVrms	集成ADC，汽车级	SiC MOSFET
ADuM4135	ADI	4A	5kVrms	米勒钳位，退饱和检测	IGBT
ACPL-332J	Broadcom	2.5A	5kVrms	集成保护功能	IGBT
SI8239x	Silicon Labs	4A	5kVrms	双通道，高CMTI	通用
1EDB8275F	Infineon	12A	2.5kVrms	大电流，低传播延迟	SiC MOSFET

电源方案：
变压器：

Wurth Elektronik：750343194、750318575

Coilcraft：LPD6235-752PML

电源芯片：

TI：SN6501、SN6505B

Analog Devices：ADP1031

Maxim：MAX256

7.参考资料

1.Infineon Technologies. (2023). “CoolSiC™ MOSFET G2 Datasheet”

2.ON Semiconductor. (2023). “EliteSiC SPM 31 IPM Product Brief”

3.STARPOWER Semiconductor. (2023). “N5 Series IGBT Module Technical Documentation”

5.AS-IT. (2023). “Silicon Carbide Power Modules Product Catalog”

6.Infineon Technologies. (2023). “IGBT7 Technology White Paper”

7.IEEE Transactions on Power Electronics. (2023). “Comparative Analysis of IGBT and SiC MOSFET in Traction Inverters”

8.Proceedings of the PCIM Europe Conference. (2023). “Latest Developments in High-Power SiC Module Packaging”
