BLDCPMSM电机控制器硬件设计工程（二）控制器主控芯片平台
控制器主控芯片平台
- 1.概述
- 2.NXP
- 2.1 S32K3系列 - 高性能之选
- 2.2 S32M2系列 - 高集成度方案
- 3.TI
- 3.1 DSP28335
- 3.2 DSP280049
- 4.英飞凌
- 4.1 TC277
- 4.2 TC397
- 5.开发环境与工具链对比
- 5.1 NXP开发生态
- 5.2 TI开发工具
- 5.3 英飞凌开发支持
- 6.基于应用场景选择
tips：主控平台主要涉及车规和航空航天，以及相关开发生态。不涉及到工业及消费级应用。
1.概述
在车规级电机控制器的设计中，选择合适的核心芯片至关重要。NXP（恩智浦）、TI（德州仪器）和Infineon（英飞凌）提供了各具特色的解决方案，下面就来梳理一下它们的具体芯片型号、核心功能及配套的开发工具。
在汽车电动化、智能化浪潮中，电机控制器作为关键执行部件，其主控芯片的选择直接影响系统性能、可靠性和成本。本文将深入解析恩智浦（NXP）、德州仪器（TI）和英飞凌（Infineon）三大厂商的车规级电机控制芯片方案，帮助工程师做出更好的选型决策。
| 厂商 | 代表芯片型号 | 核心架构 | 功能安全等级 | 关键特性 | 适用场景 |
|---|---|---|---|---|---|
| NXP | S32K3系列 | Arm Cortex-M7 | ASIL-D | 多电机FOC控制，硬件安全加密 | 电动汽车主驱、转向系统 |
| NXP | S32M2系列 | Arm Cortex-M3/M4 | ASIL-B | 系统级封装，集成栅极驱动器 | 车身控制、小型泵类 |
| TI | TMS320F280039C-Q1 | C2000 DSP + CLA | ASIL-D | 高精度PWM，可配置逻辑块 | 主驱电机、大功率逆变器 |
| TI | TMS320F2838x-Q1 | 双核C28x + CM4 | ASIL-D | 多电机并行控制，EtherCAT | 域控制器 |
| 英飞凌 | TC3xx AURIX系列 | 多核TriCore | ASIL-D | 锁步核，硬件安全模块 | 新能源车主驱 |
| 英飞凌 | TRAVEO T2G系列 | Arm Cortex-M7/M4 | ASIL-B | 图形处理能力，CAN FD | 车身控制器 |
| 英飞凌 | MOTIX系列 | 专用架构 | ASIL-B | 高集成度，内置驱动 | 小型执行器 |
2.NXP

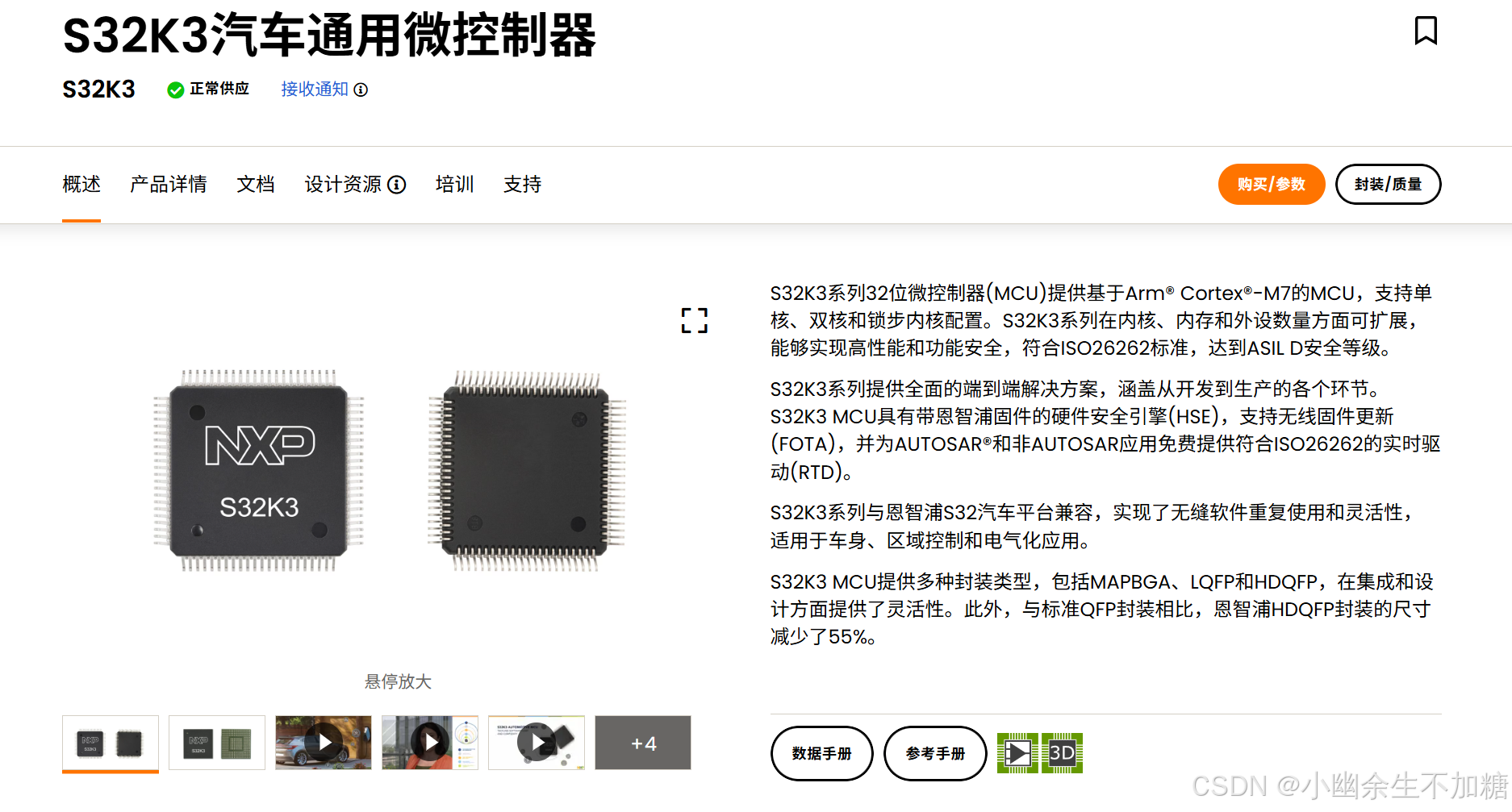

2.1 S32K3系列 - 高性能之选
核心性能：最高运行频率达800MHz，支持多电机FOC控制
安全特性：完整ASIL-D支持，硬件安全引擎（HSE）
存储配置：高达8MB Flash，1MB RAM，支持ECC保护
开发优势：S32 Design Studio IDE，自动代码生成工具
2.2 S32M2系列 - 高集成度方案
集成特性：单芯片集成MCU、栅极驱动器和电源管理
成本优势：减少外部元件数量，降低BOM成本
应用场景：适合空间受限的12V电机应用
3.TI
C2000实时微控制器系列
控制精度：150ps高分辨率PWM，实现精确的扭矩控制
处理能力：C28x DSP内核 + CLA协处理器，并行处理能力强
功能安全：提供ASIL-D完整文档包，缩短认证时间
生态支持：C2000Ware软件库，MotorControl SDK
TMS320F2838x特色功能
多核架构：双C28x内核 + ARM Cortex-M4，任务分配灵活
通信接口：支持EtherCAT、CAN FD等工业通信协议
开发工具：SysConfig图形化配置工具，提升开发效率

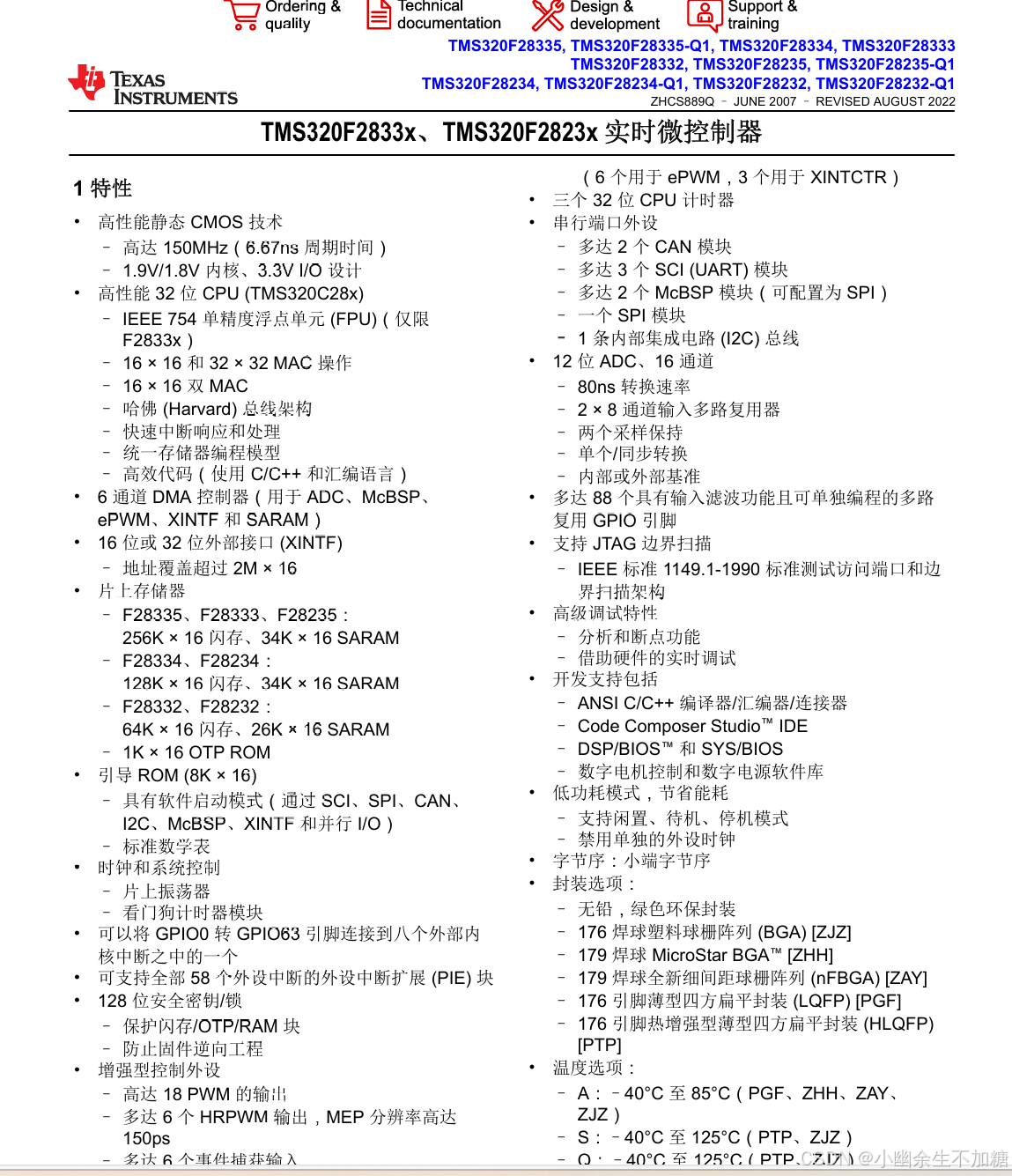

3.1 DSP28335

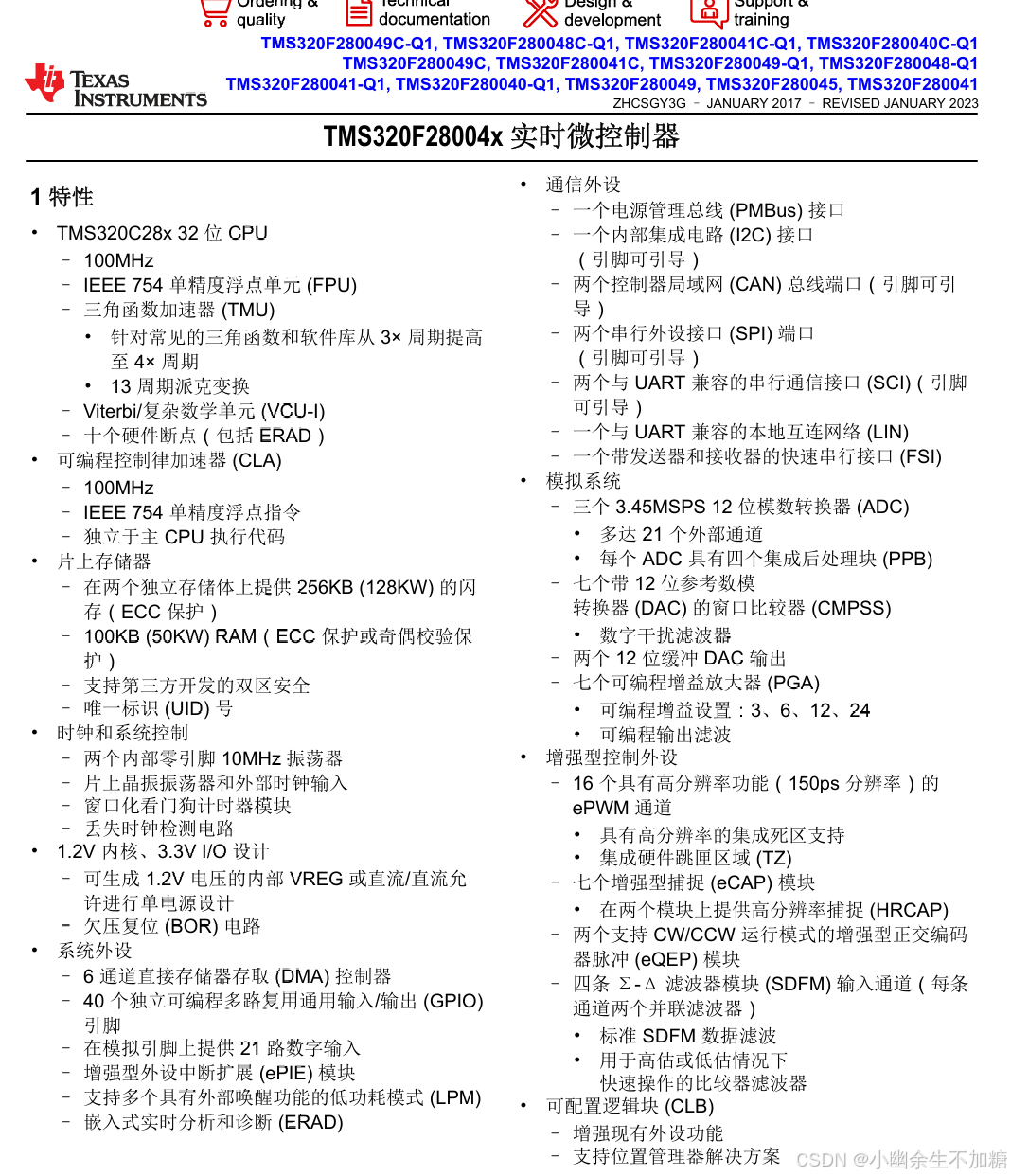

3.2 DSP280049
4.英飞凌

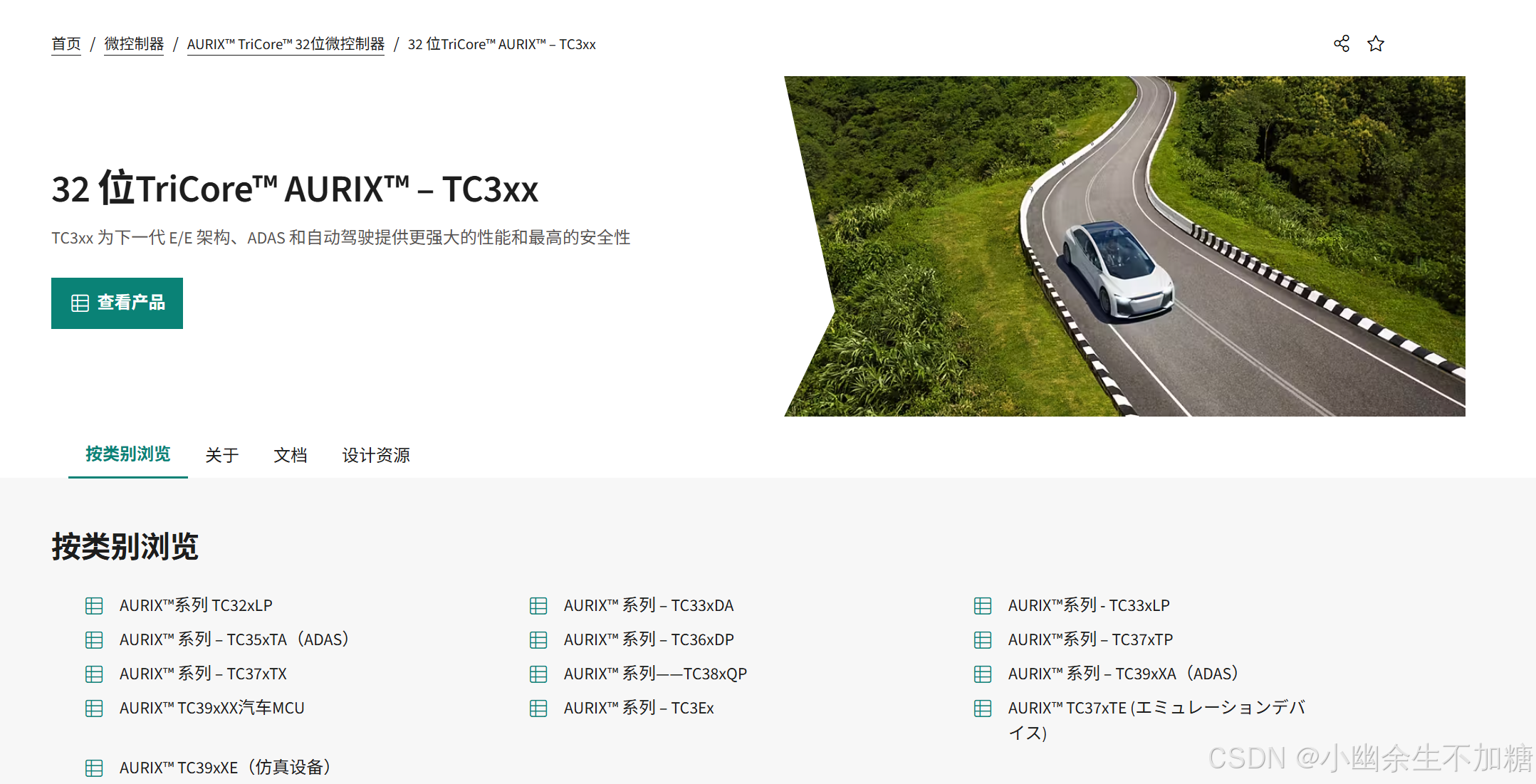

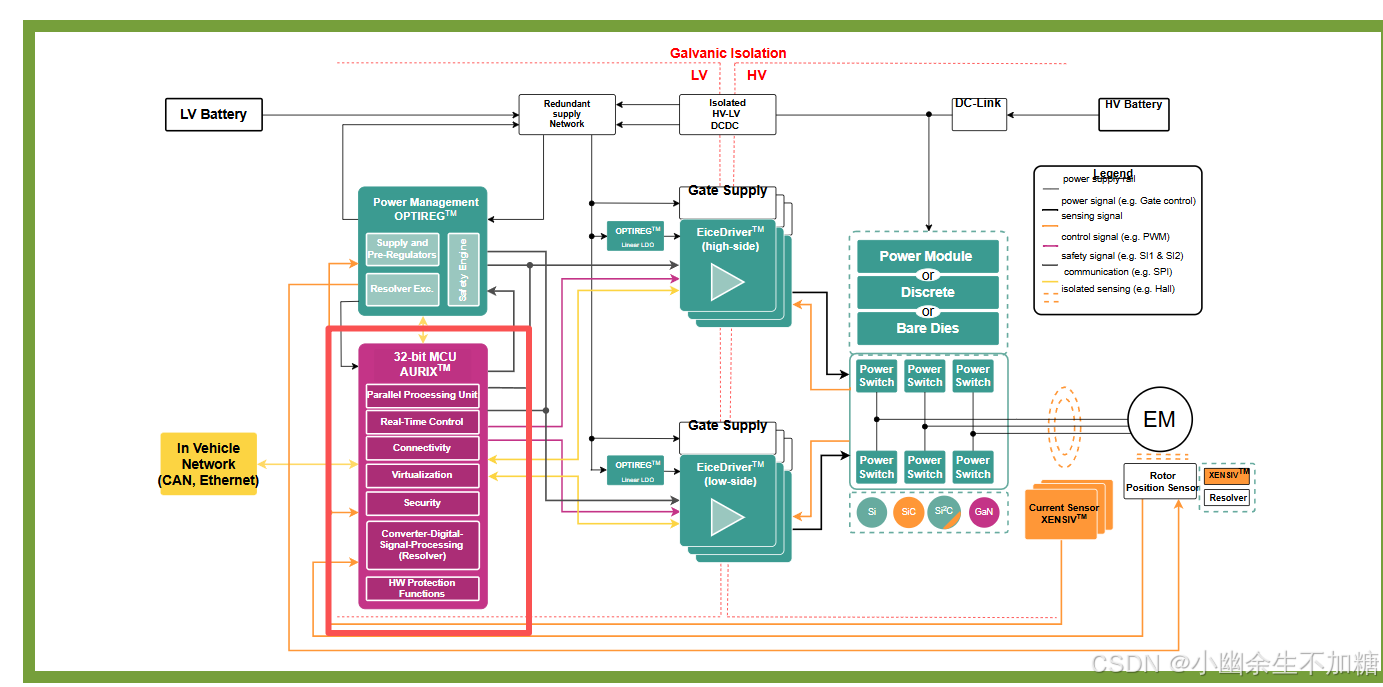

AURIX TC3xx系列
多核架构：最多6个TriCore内核，锁步运行确保安全
安全等级：业界领先的ASIL-D支持，满足最严格的安全要求
处理性能：最高1200 DMIPS，满足复杂算法需求
开发环境：AURIX Development Studio，免费集成开发环境
TRAVEO T2G系列
图形能力：集成2.5D图形引擎，支持HMI显示
通信接口：丰富的外设接口，包括以太网和CAN FD
存储选项：灵活的内存配置，支持外部存储器扩展

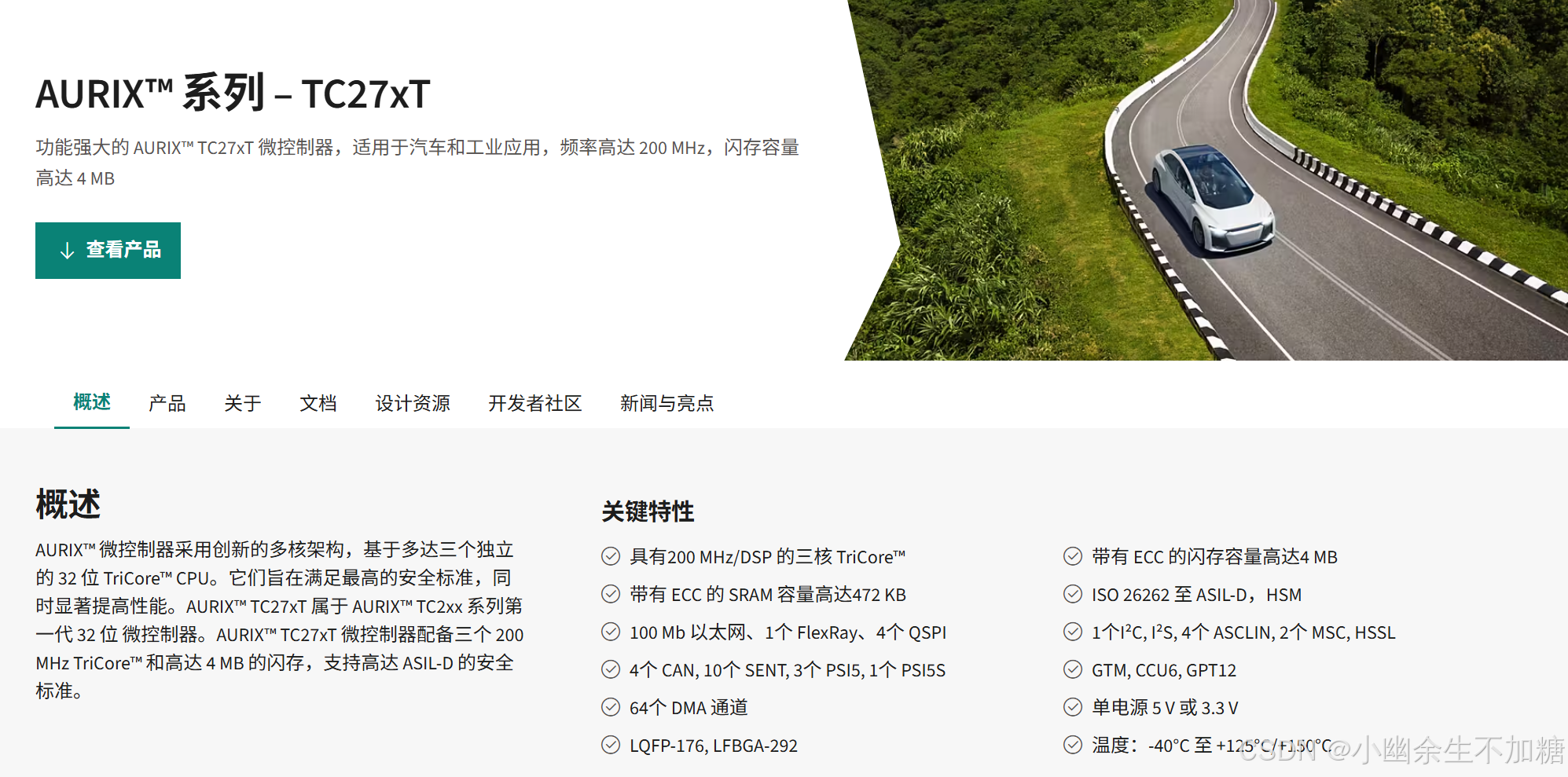

4.1 TC277
4.2 TC397
5.开发环境与工具链对比
5.1 NXP开发生态
S32 Design Studio IDE：基于Eclipse，支持自动代码生成
Model-Based Design Toolbox：MATLAB/Simulink集成
安全支持包：符合ASIL-D的驱动和文档
5.2 TI开发工具
Code Composer Studio™：成熟的IDE环境，调试功能强大
C2000Ware：完整的软件库和示例代码
controlSUITE：电机控制专用软件包
5.3 英飞凌开发支持
AURIX Development Studio：免费的集成开发环境
DAVE™：数字应用开发平台，自动生成驱动代码
电机控制库：优化的算法库，加速开发进程
6.基于应用场景选择

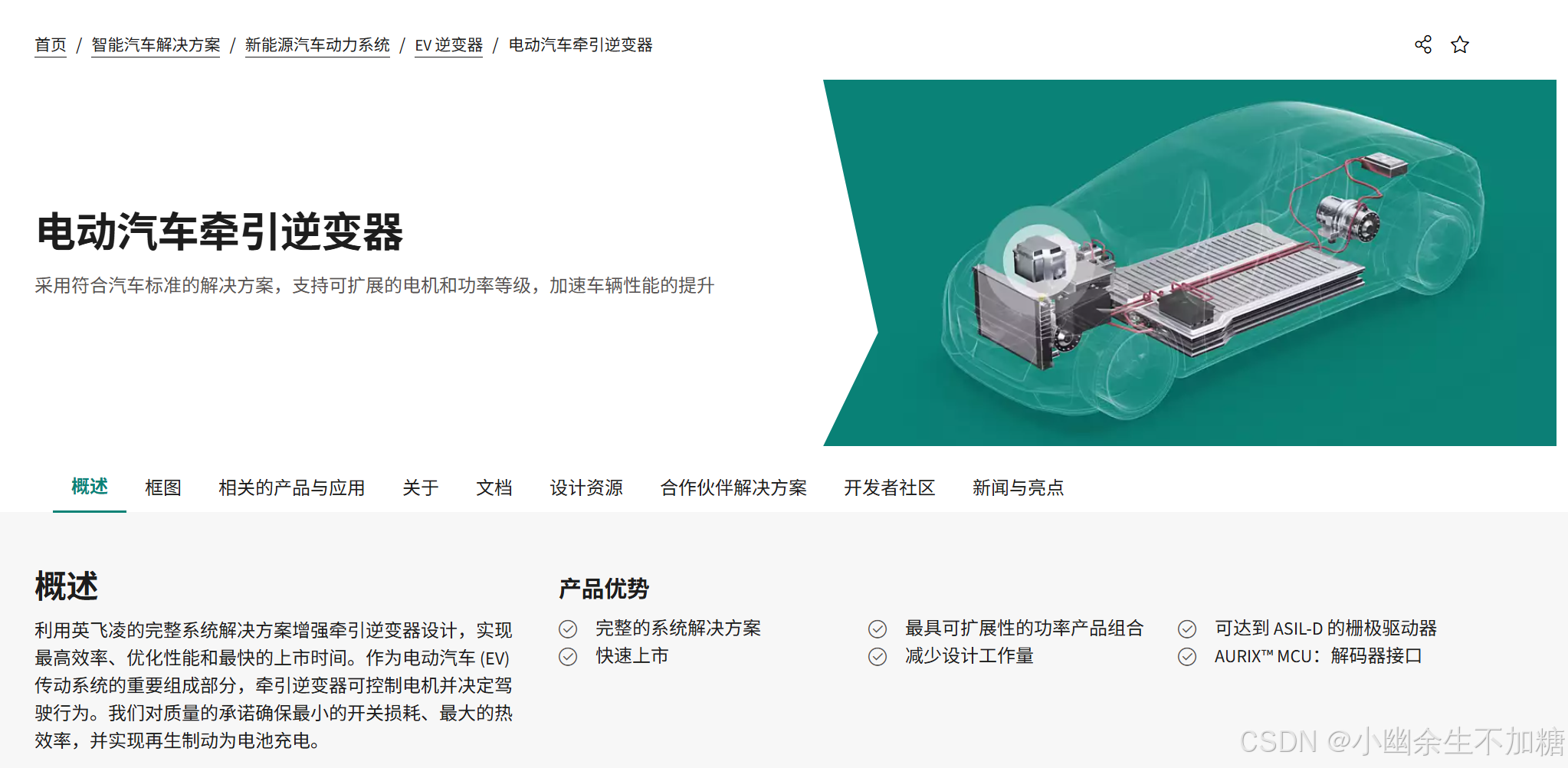

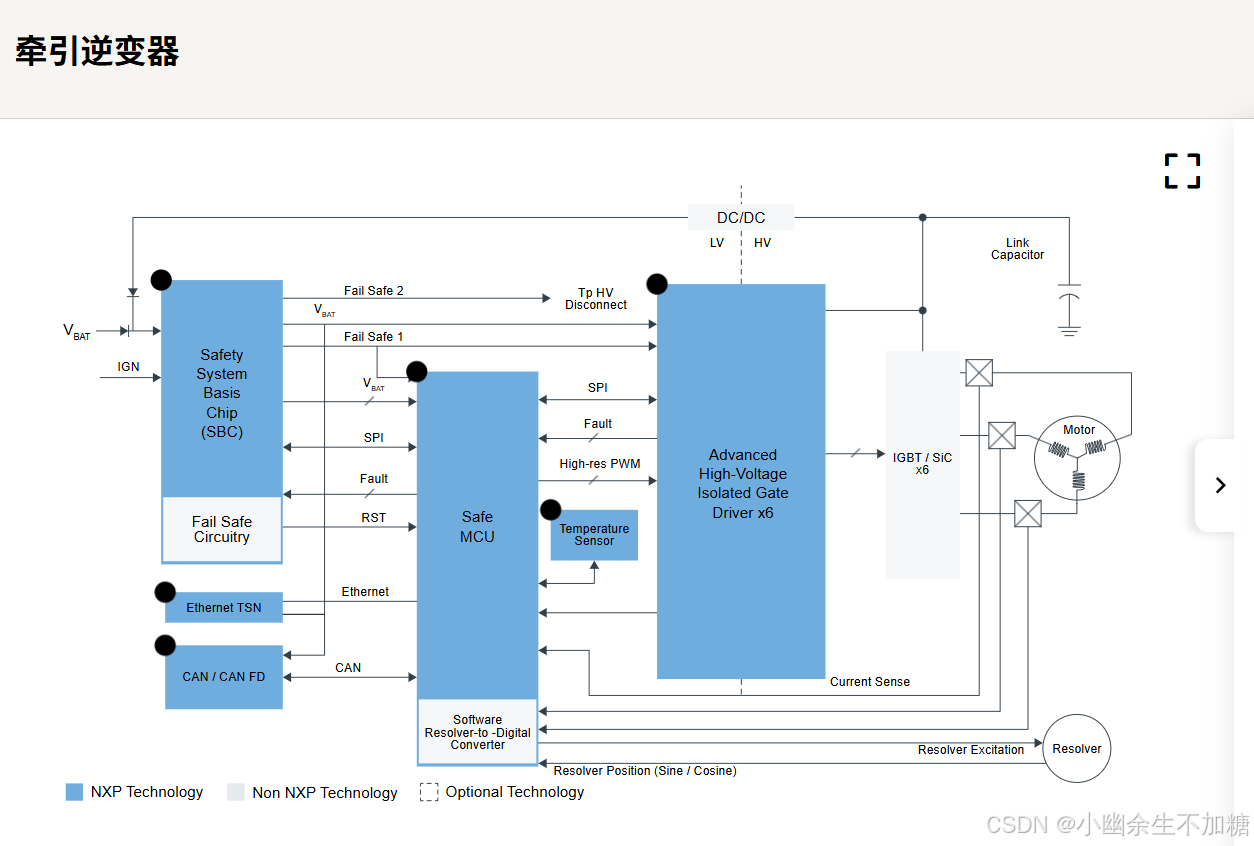

电动汽车主驱系统
首选：TI TMS320F280049C-Q1 或英飞凌TC3xx
理由：需要ASIL-D等级，高控制精度，强大的处理能力
车身控制系统
首选：NXP S32K3系列 或英飞凌TRAVEO T2G
理由：平衡性能与成本，丰富的通信接口
小型执行器
首选：英飞凌MOTIX系列 或NXP S32M2
理由：高集成度，小尺寸，低成本.
选择合适的车规级电机控制器主控芯片需要综合考虑性能需求、安全等级、开发资源和成本因素。NXP、TI和英飞凌各有侧重，为不同应用场景提供了多样化的解决方案。随着汽车电子架构的演进，三家厂商也在不断推出更具竞争力的产品，工程师需要持续关注技术发展趋势，做出最适合的选型决策。
