【深度学习计算机视觉】09：语义分割和数据集

news 2025/10/4 5:27:08

在这里插入图片描述

【作者主页】Francek Chen
【专栏介绍】 $⌈$ PyTorch深度学习 $⌋$ 深度学习 (DL, Deep Learning) 特指基于深层神经网络模型和方法的机器学习。它是在统计机器学习、人工神经网络等算法模型基础上，结合当代大数据和大算力的发展而发展出来的。深度学习最重要的技术特征是具有自动提取特征的能力。神经网络算法、算力和数据是开展深度学习的三要素。深度学习在计算机视觉、自然语言处理、多模态数据分析、科学探索等领域都取得了很多成果。本专栏介绍基于PyTorch的深度学习算法实现。
【GitCode】专栏资源保存在我的GitCode仓库：https://gitcode.com/Morse_Chen/PyTorch_deep_learning。

文章目录

- 一、图像分割和实例分割
- 二、Pascal VOC2012 语义分割数据集
- - （一）预处理数据
  - （二）自定义语义分割数据集类
  - （三）读取数据集
  - （四）整合所有组件
- 小结

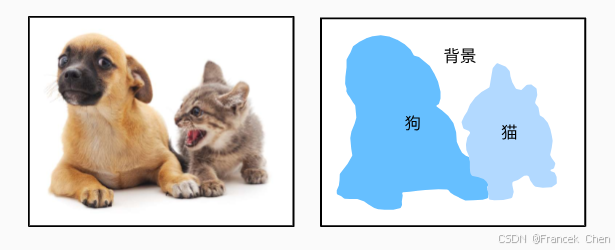

在目标检测和边界框至区域卷积神经网络（R-CNN）系列中讨论的目标检测问题中，我们一直使用方形边界框来标注和预测图像中的目标。本节将探讨语义分割（semantic segmentation）问题，它重点关注于如何将图像分割成属于不同语义类别的区域。与目标检测不同，语义分割可以识别并理解图像中每一个像素的内容：其语义区域的标注和预测是像素级的。图1展示了语义分割中图像有关狗、猫和背景的标签。与目标检测相比，语义分割标注的像素级的边框显然更加精细。

在这里插入图片描述

图1 语义分割中图像有关狗、猫和背景的标签

一、图像分割和实例分割

计算机视觉领域还有2个与语义分割相似的重要问题，即图像分割（image segmentation）和实例分割（instance segmentation）。我们在这里将它们同语义分割简单区分一下。

图像分割将图像划分为若干组成区域，这类问题的方法通常利用图像中像素之间的相关性。它在训练时不需要有关图像像素的标签信息，在预测时也无法保证分割出的区域具有我们希望得到的语义。以 :numref:fig_segmentation中的图像作为输入，图像分割可能会将狗分为两个区域：一个覆盖以黑色为主的嘴和眼睛，另一个覆盖以黄色为主的其余部分身体。
实例分割也叫同时检测并分割（simultaneous detection and segmentation），它研究如何识别图像中各个目标实例的像素级区域。与语义分割不同，实例分割不仅需要区分语义，还要区分不同的目标实例。例如，如果图像中有两条狗，则实例分割需要区分像素属于的两条狗中的哪一条。

二、Pascal VOC2012 语义分割数据集

最重要的语义分割数据集之一是Pascal VOC2012。下面我们深入了解一下这个数据集。

%matplotlib inline
import os
import torch
import torchvision
from d2l import torch as d2l

数据集的tar文件大约为2GB，所以下载可能需要一段时间。提取出的数据集位于../data/VOCdevkit/VOC2012。

#@save
d2l.DATA_HUB['voc2012'] = (d2l.DATA_URL + 'VOCtrainval_11-May-2012.tar','4e443f8a2eca6b1dac8a6c57641b67dd40621a49')voc_dir = d2l.download_extract('voc2012', 'VOCdevkit/VOC2012')

在这里插入图片描述

进入路径../data/VOCdevkit/VOC2012之后，我们可以看到数据集的不同组件。ImageSets/Segmentation路径包含用于训练和测试样本的文本文件，而JPEGImages和SegmentationClass路径分别存储着每个示例的输入图像和标签。此处的标签也采用图像格式，其尺寸和它所标注的输入图像的尺寸相同。此外，标签中颜色相同的像素属于同一个语义类别。下面将read_voc_images函数定义为将所有输入的图像和标签读入内存。

#@save
def read_voc_images(voc_dir, is_train=True):"""读取所有VOC图像并标注"""txt_fname = os.path.join(voc_dir, 'ImageSets', 'Segmentation','train.txt' if is_train else 'val.txt')mode = torchvision.io.image.ImageReadMode.RGBwith open(txt_fname, 'r') as f:images = f.read().split()features, labels = [], []for i, fname in enumerate(images):features.append(torchvision.io.read_image(os.path.join(voc_dir, 'JPEGImages', f'{fname}.jpg')))labels.append(torchvision.io.read_image(os.path.join(voc_dir, 'SegmentationClass' ,f'{fname}.png'), mode))return features, labelstrain_features, train_labels = read_voc_images(voc_dir, True)

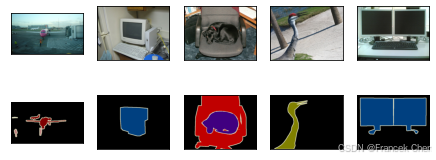

下面我们绘制前5个输入图像及其标签。在标签图像中，白色和黑色分别表示边框和背景，而其他颜色则对应不同的类别。

n = 5
imgs = train_features[0:n] + train_labels[0:n]
imgs = [img.permute(1,2,0) for img in imgs]
d2l.show_images(imgs, 2, n);

在这里插入图片描述

接下来，我们列举RGB颜色值和类名。

#@save
VOC_COLORMAP = [[0, 0, 0], [128, 0, 0], [0, 128, 0], [128, 128, 0],[0, 0, 128], [128, 0, 128], [0, 128, 128], [128, 128, 128],[64, 0, 0], [192, 0, 0], [64, 128, 0], [192, 128, 0],[64, 0, 128], [192, 0, 128], [64, 128, 128], [192, 128, 128],[0, 64, 0], [128, 64, 0], [0, 192, 0], [128, 192, 0],[0, 64, 128]]#@save
VOC_CLASSES = ['background', 'aeroplane', 'bicycle', 'bird', 'boat','bottle', 'bus', 'car', 'cat', 'chair', 'cow','diningtable', 'dog', 'horse', 'motorbike', 'person','potted plant', 'sheep', 'sofa', 'train', 'tv/monitor']

通过上面定义的两个常量，我们可以方便地查找标签中每个像素的类索引。我们定义了voc_colormap2label函数来构建从上述RGB颜色值到类别索引的映射，而voc_label_indices函数将RGB值映射到在Pascal VOC2012数据集中的类别索引。

#@save
def voc_colormap2label():"""构建从RGB到VOC类别索引的映射"""colormap2label = torch.zeros(256 ** 3, dtype=torch.long)for i, colormap in enumerate(VOC_COLORMAP):colormap2label[(colormap[0] * 256 + colormap[1]) * 256 + colormap[2]] = ireturn colormap2label#@save
def voc_label_indices(colormap, colormap2label):"""将VOC标签中的RGB值映射到它们的类别索引"""colormap = colormap.permute(1, 2, 0).numpy().astype('int32')idx = ((colormap[:, :, 0] * 256 + colormap[:, :, 1]) * 256+ colormap[:, :, 2])return colormap2label[idx]

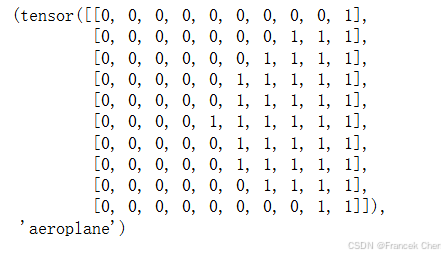

例如，在第一张样本图像中，飞机头部区域的类别索引为1，而背景索引为0。

y = voc_label_indices(train_labels[0], voc_colormap2label())
y[105:115, 130:140], VOC_CLASSES[1]

在这里插入图片描述

（一）预处理数据

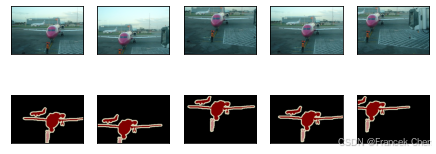

在之前的实验，例如中，我们通过再缩放图像使其符合模型的输入形状。然而在语义分割中，这样做需要将预测的像素类别重新映射回原始尺寸的输入图像。这样的映射可能不够精确，尤其在不同语义的分割区域。为了避免这个问题，我们将图像裁剪为固定尺寸，而不是再缩放。具体来说，我们使用图像增广中的随机裁剪，裁剪输入图像和标签的相同区域。

#@save
def voc_rand_crop(feature, label, height, width):"""随机裁剪特征和标签图像"""rect = torchvision.transforms.RandomCrop.get_params(feature, (height, width))feature = torchvision.transforms.functional.crop(feature, *rect)label = torchvision.transforms.functional.crop(label, *rect)return feature, label

imgs = []
for _ in range(n):imgs += voc_rand_crop(train_features[0], train_labels[0], 200, 300)imgs = [img.permute(1, 2, 0) for img in imgs]
d2l.show_images(imgs[::2] + imgs[1::2], 2, n);

在这里插入图片描述

（二）自定义语义分割数据集类

我们通过继承高级API提供的Dataset类，自定义了一个语义分割数据集类VOCSegDataset。通过实现__getitem__函数，我们可以任意访问数据集中索引为idx的输入图像及其每个像素的类别索引。由于数据集中有些图像的尺寸可能小于随机裁剪所指定的输出尺寸，这些样本可以通过自定义的filter函数移除掉。此外，我们还定义了normalize_image函数，从而对输入图像的RGB三个通道的值分别做标准化。

#@save
class VOCSegDataset(torch.utils.data.Dataset):"""一个用于加载VOC数据集的自定义数据集"""def __init__(self, is_train, crop_size, voc_dir):self.transform = torchvision.transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])self.crop_size = crop_sizefeatures, labels = read_voc_images(voc_dir, is_train=is_train)self.features = [self.normalize_image(feature)for feature in self.filter(features)]self.labels = self.filter(labels)self.colormap2label = voc_colormap2label()print('read ' + str(len(self.features)) + ' examples')def normalize_image(self, img):return self.transform(img.float() / 255)def filter(self, imgs):return [img for img in imgs if (img.shape[1] >= self.crop_size[0] andimg.shape[2] >= self.crop_size[1])]def __getitem__(self, idx):feature, label = voc_rand_crop(self.features[idx], self.labels[idx],*self.crop_size)return (feature, voc_label_indices(label, self.colormap2label))def __len__(self):return len(self.features)

（三）读取数据集

我们通过自定义的VOCSegDataset类来分别创建训练集和测试集的实例。假设我们指定随机裁剪的输出图像的形状为 $320×480320\times 480$ ，下面我们可以查看训练集和测试集所保留的样本个数。

crop_size = (320, 480)
voc_train = VOCSegDataset(True, crop_size, voc_dir)
voc_test = VOCSegDataset(False, crop_size, voc_dir)

在这里插入图片描述

设批量大小为64，我们定义训练集的迭代器。打印第一个小批量的形状会发现：与图像分类或目标检测不同，这里的标签是一个三维数组。

batch_size = 64
train_iter = torch.utils.data.DataLoader(voc_train, batch_size, shuffle=True,drop_last=True,num_workers=d2l.get_dataloader_workers())
for X, Y in train_iter:print(X.shape)print(Y.shape)break

在这里插入图片描述

（四）整合所有组件

最后，我们定义以下load_data_voc函数来下载并读取Pascal VOC2012语义分割数据集。它返回训练集和测试集的数据迭代器。

#@save
def load_data_voc(batch_size, crop_size):"""加载VOC语义分割数据集"""voc_dir = d2l.download_extract('voc2012', os.path.join('VOCdevkit', 'VOC2012'))num_workers = d2l.get_dataloader_workers()train_iter = torch.utils.data.DataLoader(VOCSegDataset(True, crop_size, voc_dir), batch_size,shuffle=True, drop_last=True, num_workers=num_workers)test_iter = torch.utils.data.DataLoader(VOCSegDataset(False, crop_size, voc_dir), batch_size,drop_last=True, num_workers=num_workers)return train_iter, test_iter
