串扰08-介质厚度与串扰

        介质厚度会改变传输线之间的耦合情况，因此也会影响串扰。

        为了评估介质厚度的影响，引入相对耦合度的概念，容性耦合度表示为，感性耦合度表示为

为两条单位长度走线之间的互容

为单位长度走线与平面的电容和两条单位长度走线之间的互容之和

为两条单位长度走线之间的互感

为单位长度走线上的回路电感。

走线间的耦合度大概可以表示为：

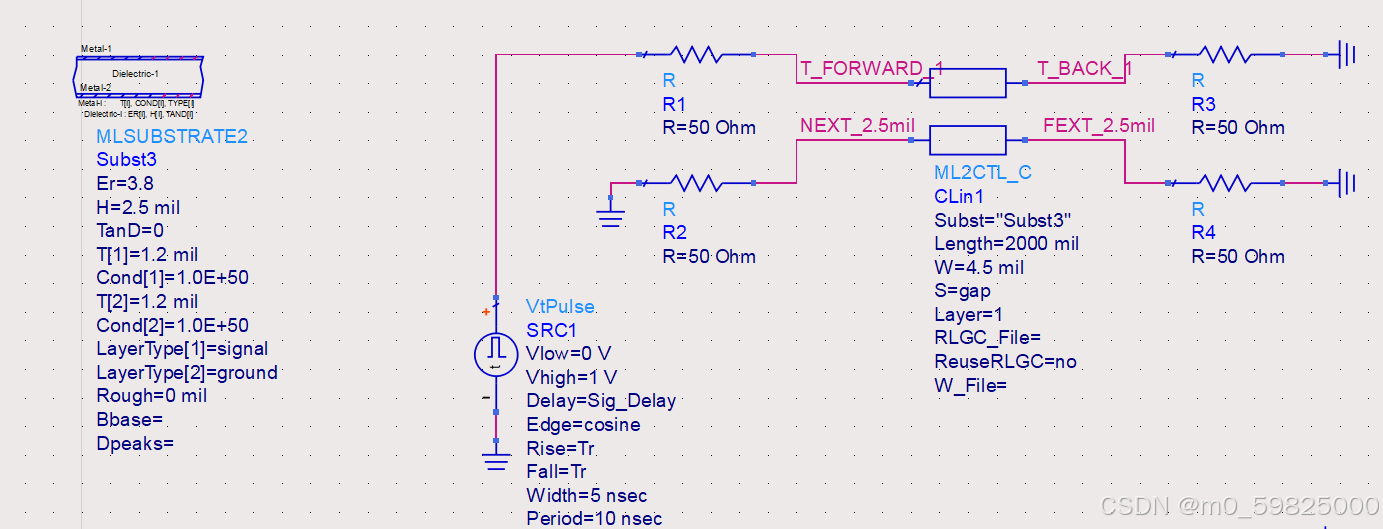

        使用ADS仿真不同介质厚度 50Ω走线 12mil线间距不变的情况下2.5mil、3.24mil、4.5mil、5.5mil不同介质厚度与相对耦合度之间的关系：

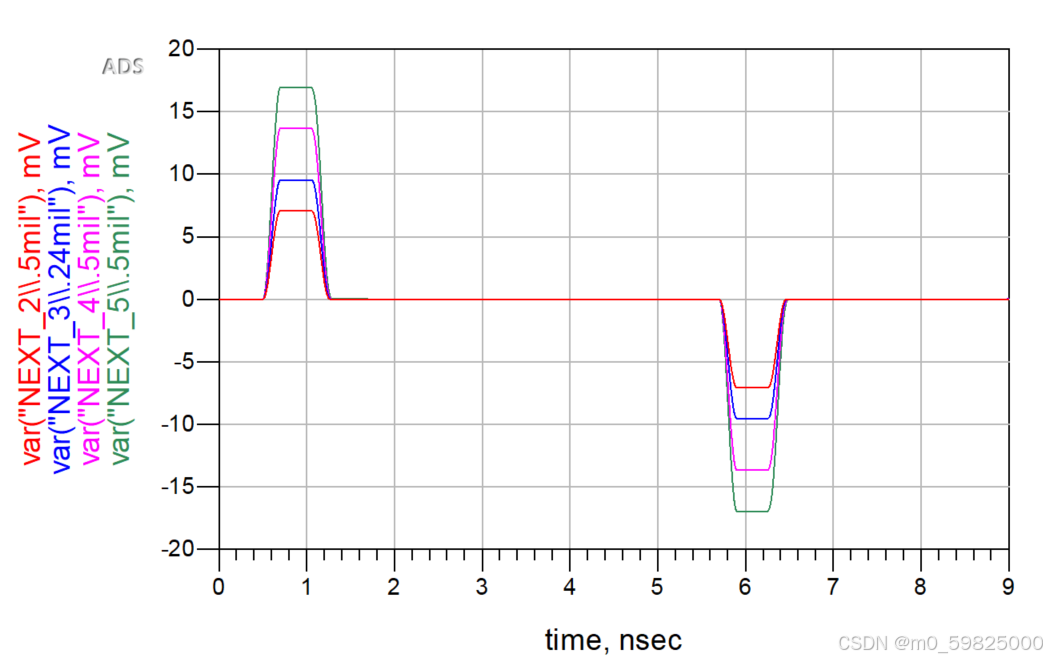

近端串扰仿真结果如下（2//.5为2.5）：

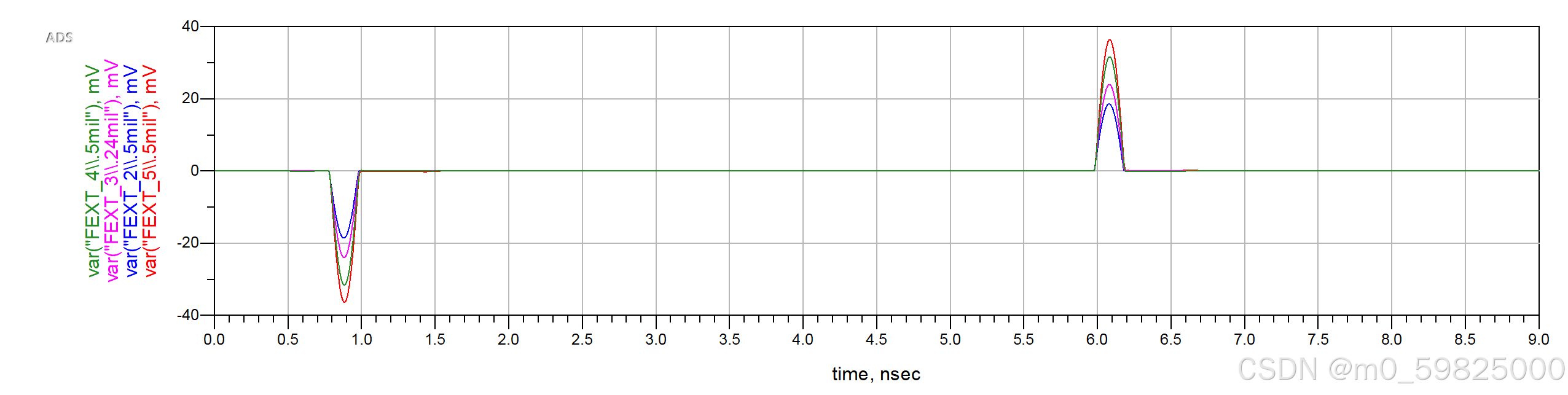

远端串扰仿真结果如下：

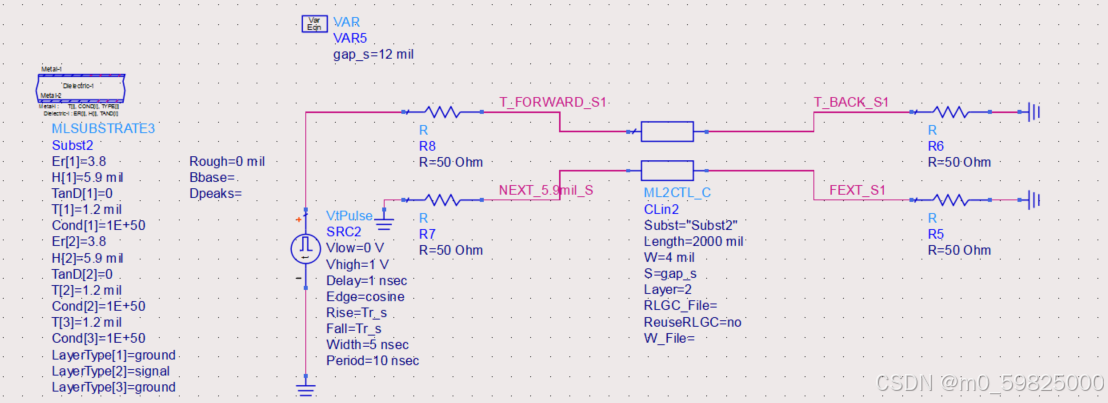

若将走线调整到内层，仿真50Ω传输线 12mil线间距 5.9mil、7mil、8mil、10mil不同介质厚度对内层近端串扰的影响：

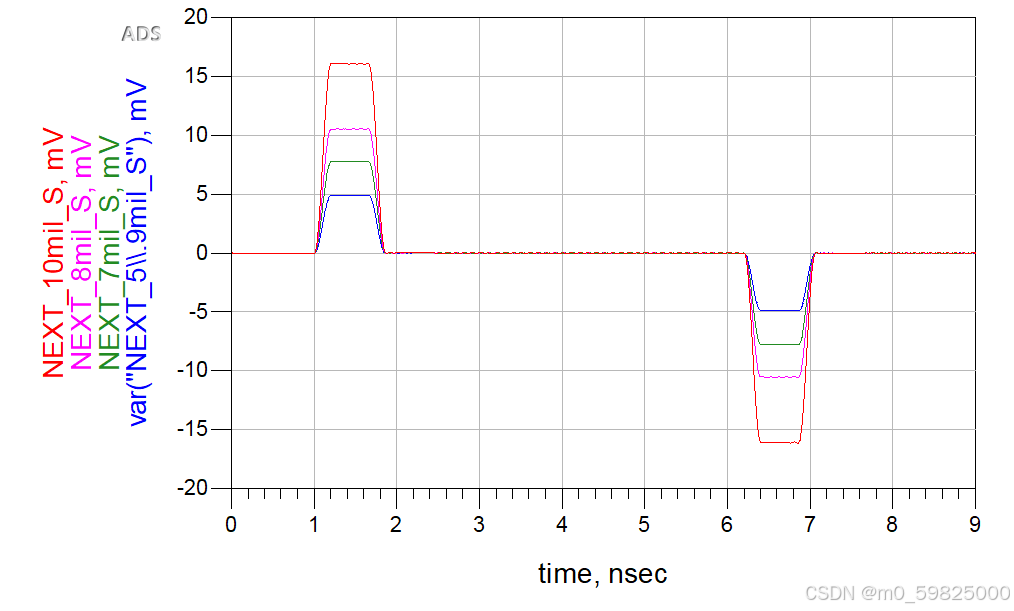

仿真结果如下：

        根据仿真结果可知，在阻抗控制情况下，走线距离参考平面越远，两条走线之间的耦合越强，串扰越大。

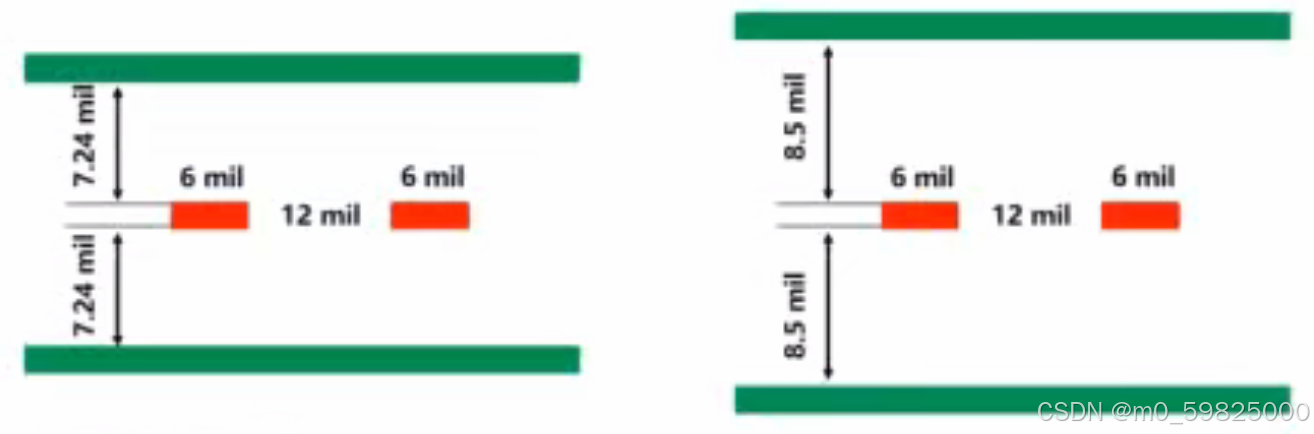

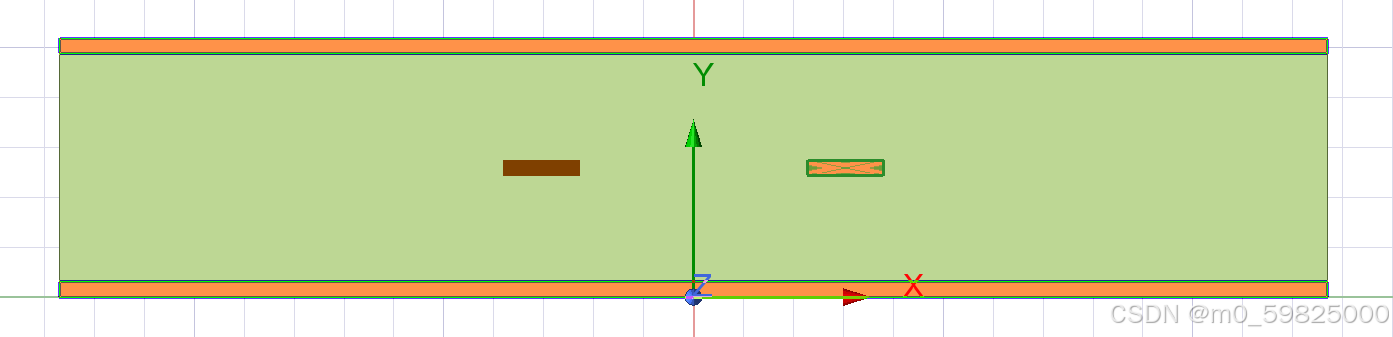

使用Q2D仿真两条单位长度走线与参考平面有不同间距时耦合电容与耦合电感大小情况：

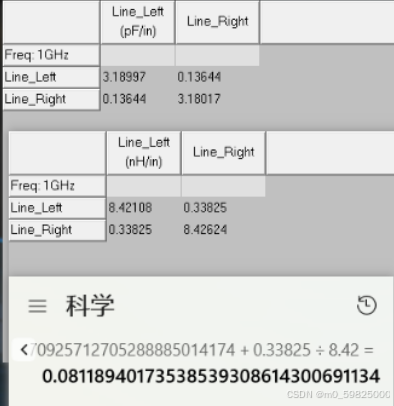

仿真结果如下，当介质厚度为7.24mil时：

耦合度经过计算约等于0.081189

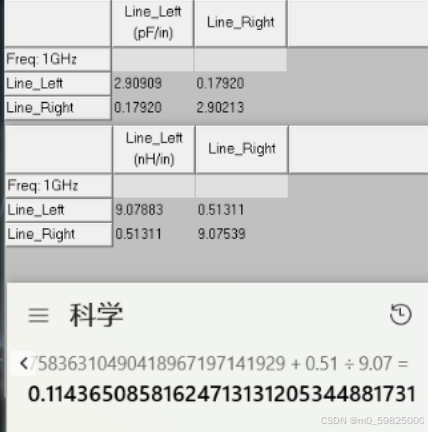

当介质厚度为7.24mil时：

耦合度经过计算大约为0.114365

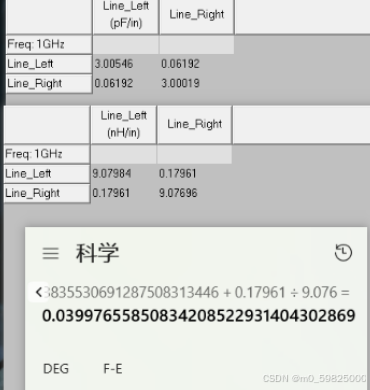

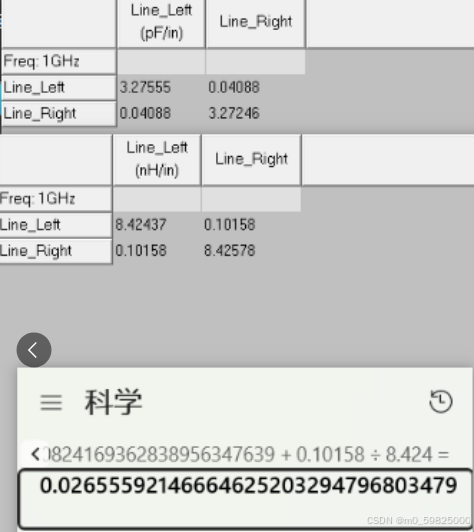

当两条线间距调整为18mil，介质厚度为7.24mil时：

当两条线间距调整为18mil，介质厚度为8.4mil时：

经过仿真验证传输线距离参考平面越远，耦合线之间耦合强度越强，所以串扰越强。
