4层PCB电源平面的分割

1 电源平面分割的必要

当绘制4层PCB时，PCB上存在1.2V,1.5V,3.3V等不同等级的电压的时候，需要对电源平面分割成若干块区域，分配给不同的电压，满足供电的需求。

2.电源平面分割的步骤

2.1 标注电压信号的颜色

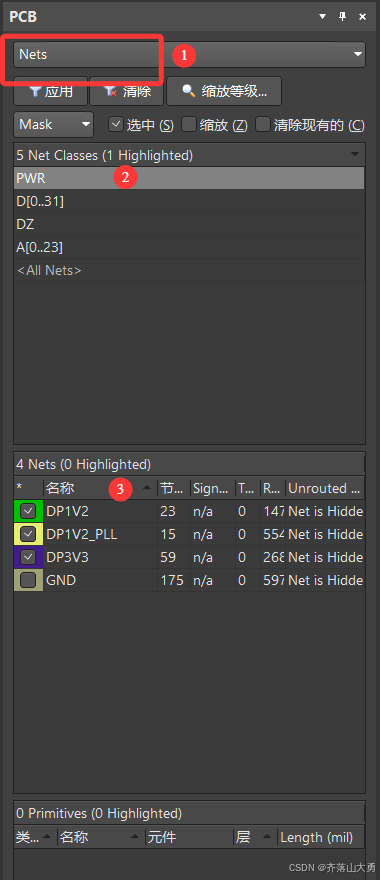

为了更好的观察不同的电压信号，首先将不同电压的焊盘标注为不同的颜色。首先打开PCB面板，如图1所示

图1 PCB面板

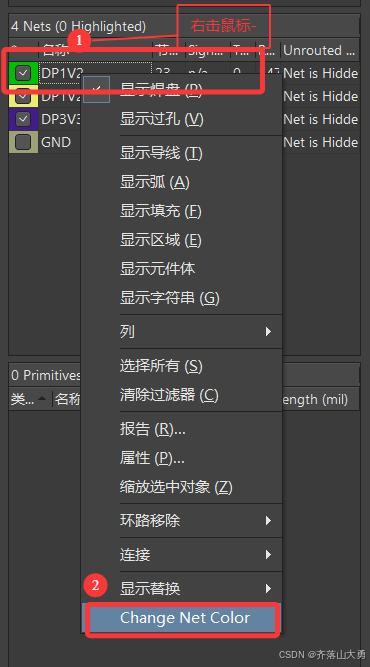

如图1所示，选择对应的电压信号，右击鼠标，选择改变颜色，如图2所示

图2 改变颜色操作

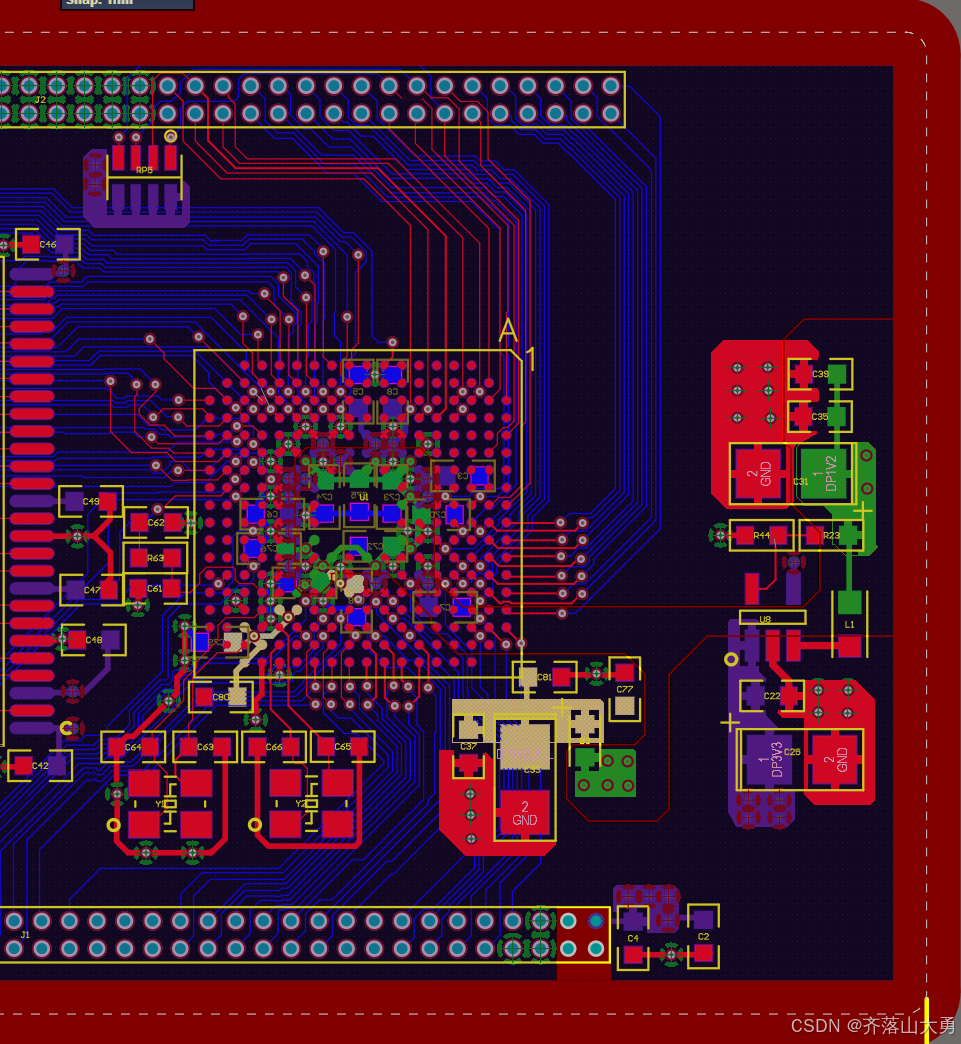

如图2所示，可以将不同的电压信号的焊盘设置成不同的颜色，如图3所示：

图3  PCB中1.2V的电压信号的焊盘被设置成了绿色

依次将不同的电压设置成不同的颜色。

2.2 将相同的电压信号连接成网状

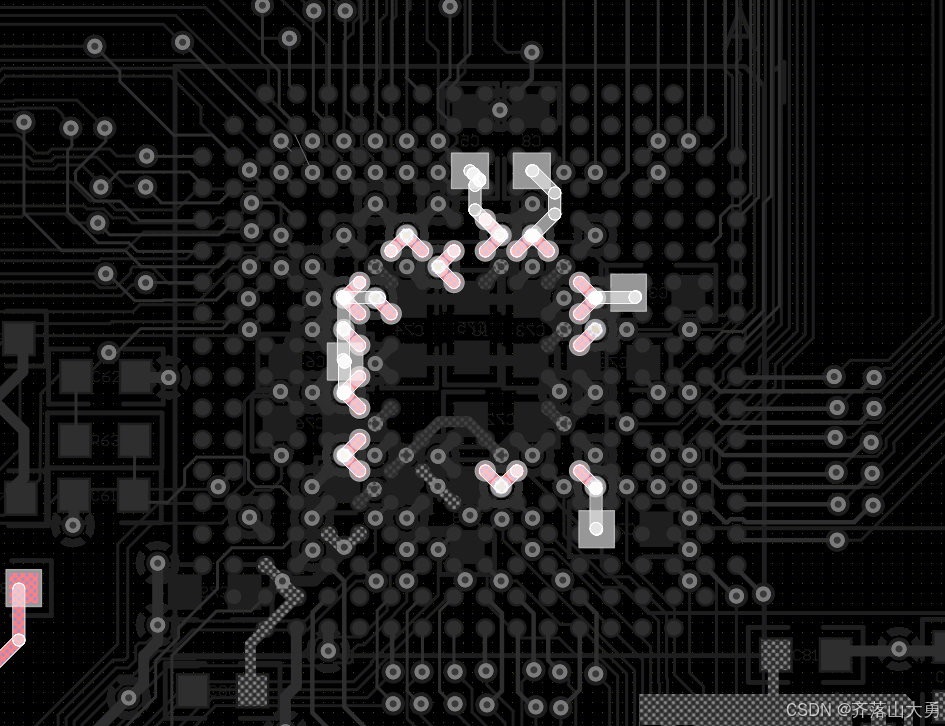

为了确保在平面分割之后，DRC不会报错，将相同电压信号连接到一起，加强信号的完整性，如图4所示。

图4 3.3V的电压信号被连接到一起，加强连通性

2.3  使用Line 工具分割电源平面

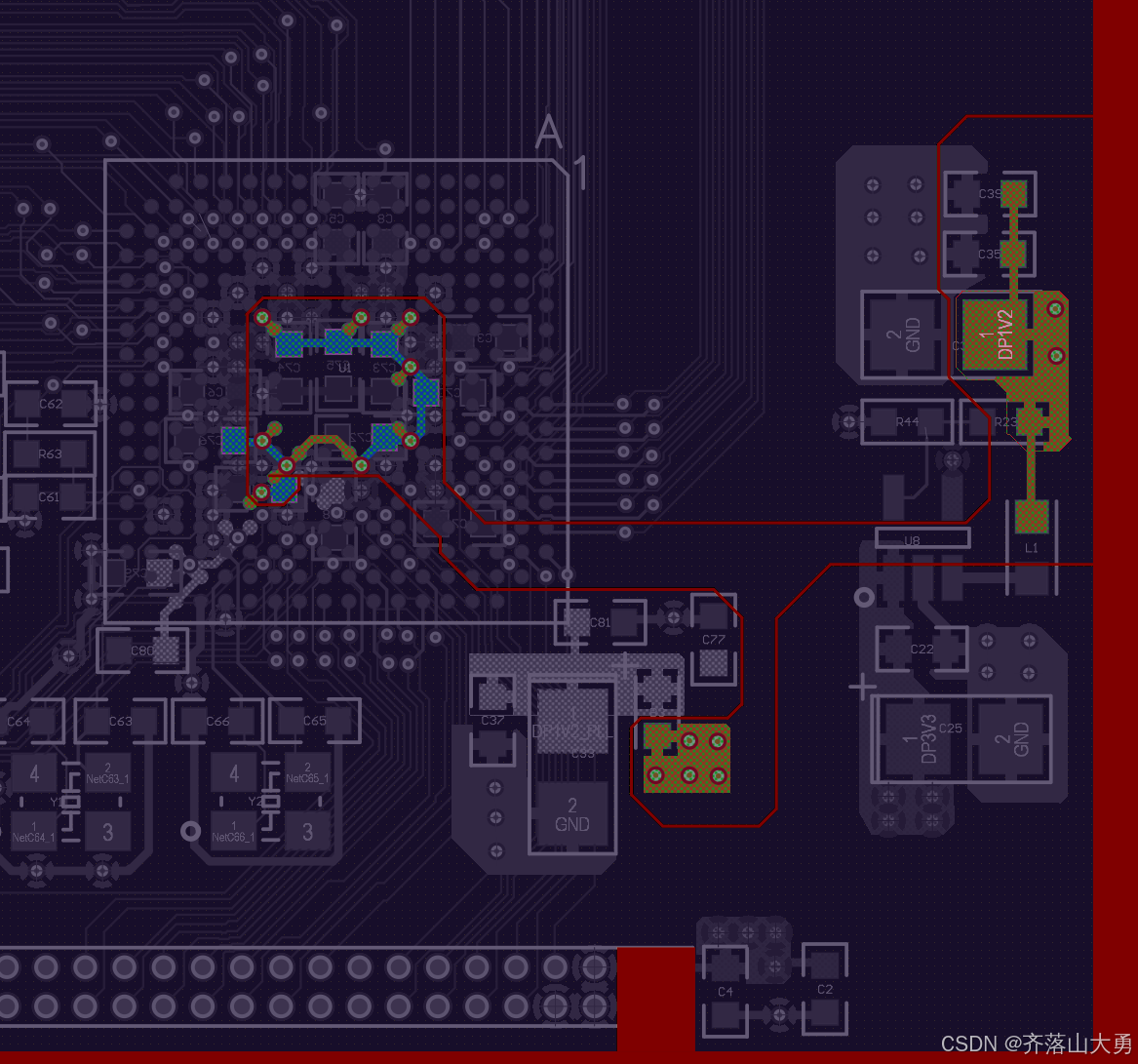

由于电源平面是负片，画线的位置相当于将铜皮移除了，所以1.2V的电源层的效果如图5所示

图5 1.2V电压信号电源层的分割效果

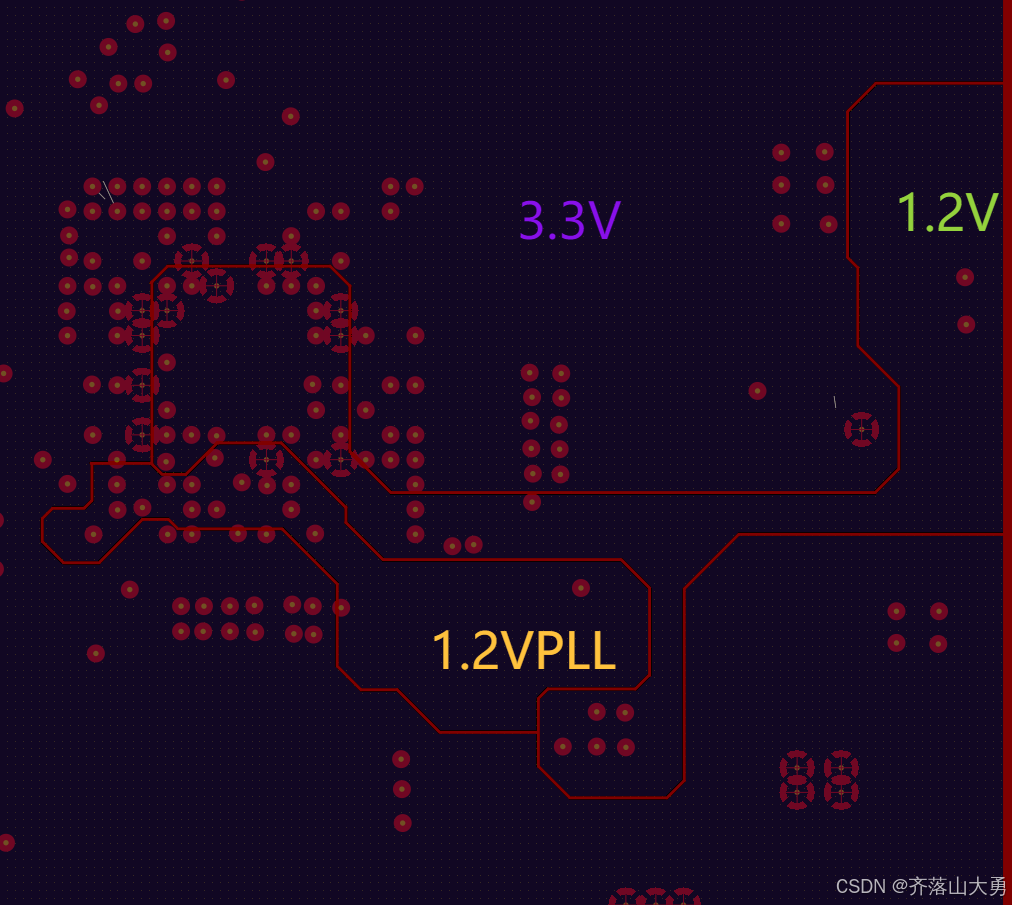

在完成1.2VPLL  和3.3V电源平面分割后，PCB最终的效果如图6所示

图6 最终分割效果

3 DRC检查

所有的操作完成后，运行DRC规则检查，确保没有电气连接的错误。
