硬件工程师入门基础知识（九）压敏电阻

tips：资料来自网络，仅供学习使用

1.概述

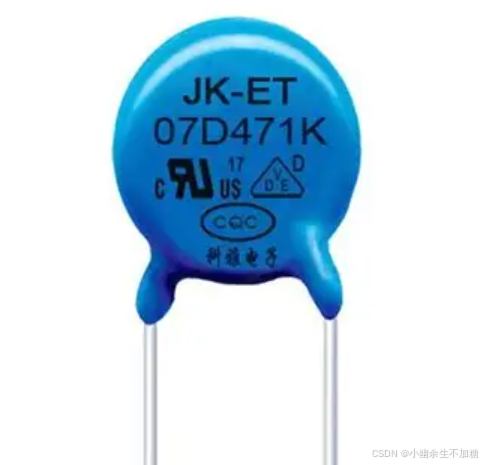

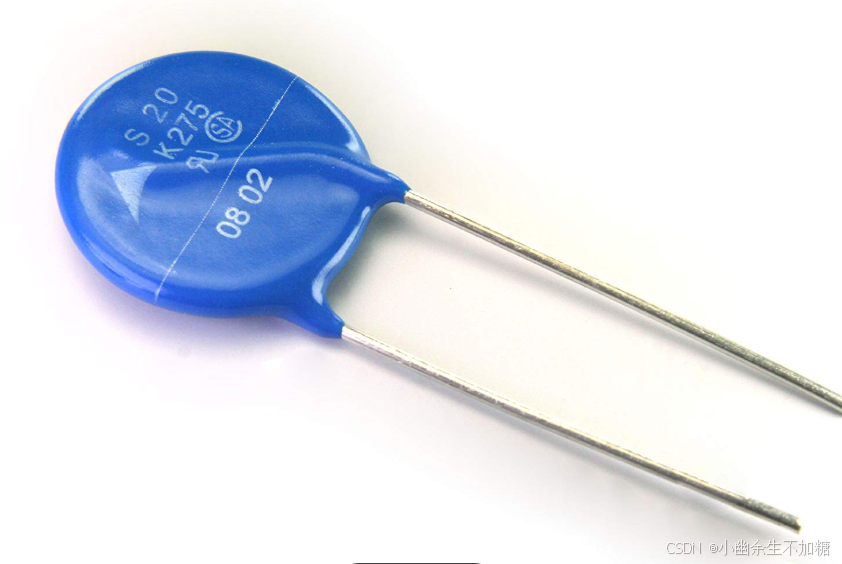

压敏电阻"是一种具有非线性伏安特性的电阻器件(无极性)，主要用于在电路承受过压时进行 电压钳位 ，吸收 多余的电 流以保护 敏感器 件。英文 名称叫“Voltage Dependent Resistor”简写为“VDR”, 或者叫做“Varistor"。

压敏电阻主要应用于雷击、浪涌等的瞬态过电压保护。

2.工作原理

压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特征，当过电压出现在非线性压敏电阻两端时，压敏电阻可以将电压钳位在一个相对固定的电压值，从而实现对后级电路的保护。具体实现过程理解：当加在压敏电阻两端的电压低于其阈值电压时，流过它的电流极小，它相当于一个阻值无穷大的电阻。也就是说当加在它上面的电压低于其阈值时，它相当于一个断开的开关。当加在压敏电阻两端的电压高于其阈值电压时，流过它的电流激增，它相当于一个阻值无穷小的电阻。也就是说当加在它上面的电压高于其阈值时，它相当于一个闭合的开关。

3.失效模式

压敏电阻会在所加电压过大时短路。压敏电阻
