1 计算机网络是什么

1.1 定义与分类

定义：利用通信线路将地理上分散、有独立功能的计算机系统和通信设备按不同形式连接，依靠完善的网络软件和协议，实现资源共享与信息传递的系统；
分类：
- 按覆盖范围分，有局域网（LAN，作用范围一般几米到几十公里）、城域网（MAN，介于LAN和WAN之间）、广域网（WAN，作用范围一般几十到几千公里）；
- 还可按拓扑结构（总线型、环型、星型、网状）、按信息交换方式（电路交换、报文交换、报文分组交换）等方式分类。

1.2 发展简史

诞生阶段：20世纪60年代中期之前，是第一代以单个计算机为中心的远程联机系统；
ARPANET（阿帕网）：20世纪60年代初，美国国防部为构建分散指挥系统，资助建立ARPANET，将多所大学计算机主机联接，采用分组交换技术，E - mail、FTP和Telnet在此网络诞生；
开放性标准化体系结构：ARPANET兴起后，因不同厂商产品互联困难，需要统一标准，ISO和IEEE相继提出OSI参考模型和TCP/IP模型，最终TCP/IP模型因协议可行性强、能应对技术革新且及时改良，成为事实上的标准；
Internet互联网：20世纪90年代至今的第四代计算机网络，即我们熟知的互联网；
网络协议的作用：不同公司、不同体系结构的计算设备（如电脑、手机）要在网络中通信，就像不同方言区的人需要普通话来沟通一样，网络协议起到了让计算机之间能够顺利沟通的作用。要成为计算机网络领域高手，理解网络协议的构成、原理和工作方式是学习该领域知识的关键过程。

2 计算机网络体系结构

2.1 OSI 七层模型

开放系统互连参考模型（Open System Interconnect，简称 OSI），由国际标准化组织（ISO）和国际电报电话咨询委员会（CCITT）联合制定，为开放式互连信息系统提供功能结构框架，目的是为异种计算机互连提供共同基础和标准框架，保持相关标准的一致性与兼容性。这里的开放系统指遵循 OSI 参考模型和相关协议能实现互连、有各种应用目的的计算机系统；

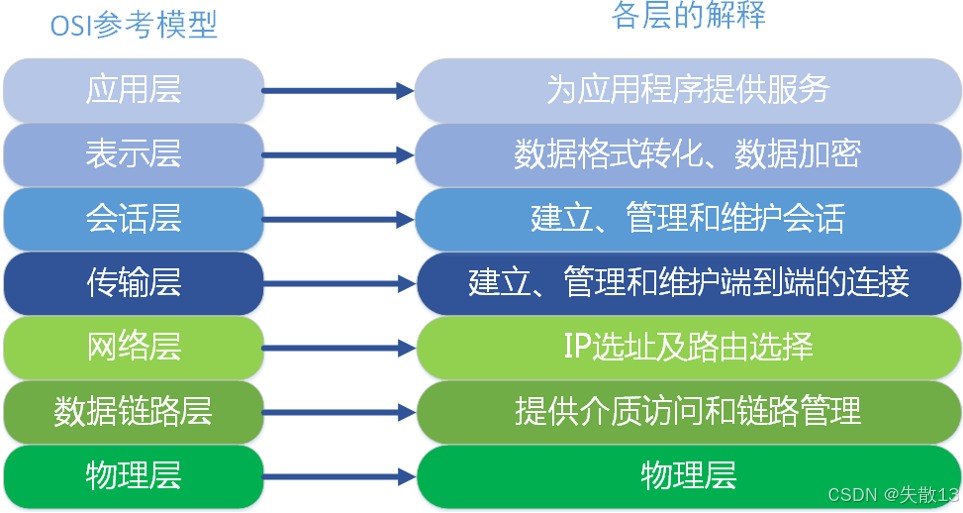

OSI 模型采用分层的结构化技术，共分七层，从下到上依次是：
- 应用层：为应用程序提供服务
- 表示层：进行数据格式转化、数据加密
- 会话层：建立、管理和维护会话
- 传输层：建立、管理和维护端到端的连接
- 网络层：负责 IP 选址及路由选择
- 数据链路层：提供介质访问和链路管理
- 物理层：涉及物理层面的相关内容

2.2 TCP/IP 模型

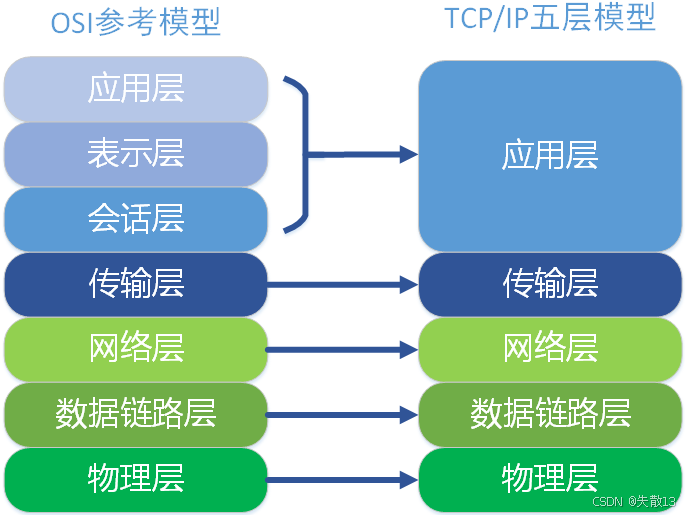

OSI 模型复杂且学术化，实际使用的 TCP/IP 模型分 5 层，包括物理层、数据链路层（也有将物理层和数据链路层合称为网络接口层，对应 TCP/IP 四层协议模型）、网络层、传输层、应用层；
与 OSI 模型的对应关系：
- OSI 模型的应用层、表示层、会话层对应 TCP/IP 模型的应用层；
- OSI 模型的传输层对应 TCP/IP 模型的传输层；
- OSI 模型的网络层对应 TCP/IP 模型的网络层；
- OSI 模型的数据链路层对应 TCP/IP 模型的数据链路层；
- OSI 模型的物理层对应 TCP/IP 模型的物理层；
每一个抽象层建立在低一层提供的服务上，并为高一层提供服务。对于 PC 机，物理层可看成网卡，数据链路层可看成网卡驱动程序，网络层和传输层由操作系统负责处理，应用层则是常用的网络应用程序和自己编写的网络应用程序。

2.3 TCP/IP 协议族

Transmission Control Protocol/Internet Protocol（传输控制协议/因特网互联协议），是 Internet 最基本的协议、国际互联网络的基础，由网络层的 IP 协议和传输层的 TCP 协议组成，采用 5 层的层级结构，是利用 IP 进行通信时必须用到的协议群的统称，是由多个不同层协议组成的协议家族，是互联网的基础通信架构；

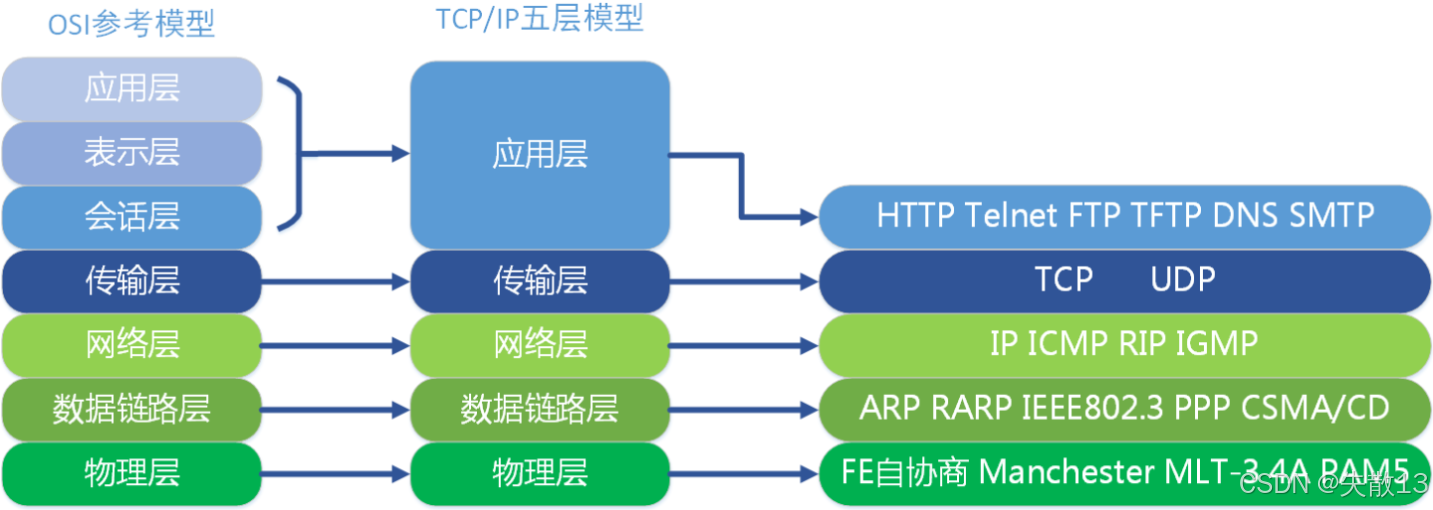

与 OSI 模型的对应及各层协议：
- 应用层：包含 HTTP、Telnet、FTP、TFTP、DNS、SMTP 等协议；
- 传输层：包含 TCP、UDP 协议；
- 网络层：包含 IP、ICMP、RIP、IGMP 等协议；
- 数据链路层：包含 ARP、RARP、IEEE802.3、PPP、CSMA/CD 等协议；
- 物理层：包含 FE 自协商、Manchester、MLT - 3、4A、PAM5 等；
IP、TCP 和 UDP
- IP：网际协议，是 TCP/IP 中非常重要的协议，用来确定网络中唯一的一台计算设备，作用类似现实生活中的电话号码或通讯地址，负责对数据加上 IP 地址（源地址和目的地址）和其他数据以确定传输目标；
- TCP 和 UDP：都是传输层的协议，传输层主要为两台主机上的应用程序提供端到端的通信；
  - TCP：提供可靠的数据传输服务，面向连接。通信的两台主机首先要建立连接，连接建立后才开始传输数据，传输过程中采用“带重传的肯定确认”技术保证可靠性，还采用“滑动窗口”方式进行流量控制，发送完成后会关闭连接，类似日常生活中打电话，有确认身份、重说、控制语速、结束通话等可靠的交互过程；
  - UDP：中文名是用户数据报协议，是不可靠的传输，把数据直接发出去，不管对方是否接收、能否接收，也不需要接收方确认，可能会出现丢包现象，实际应用中要求程序员编程验证，类似通过不靠谱的物流系统寄东西。所以 TCP 比 UDP 可靠得多；
注意事项：一些常见的网络应用基于 TCP 和 UDP，这两个协议会使用网络层的 IP 协议，但也可以绕过传输层的 TCP 和 UDP 直接使用 IP，比如 Linux 内核中的 LVS 可直接基于 IP 层进行负载平衡调度；甚至还可以直接访问链路层，比如 tcpdump 程序直接和链路层进行通信。

2.4 TCP/IP 网络传输中的数据

数据传输的基本原理：
- 在 TCP/IP 网络模型的每个分层中，都会对发送的数据附加一个首部，首部包含该层必要信息（如目标地址、协议相关信息等）；
- 协议提供的信息为包首部，要发送的内容为数据，且下一层会把上一层收到的包全部当作本层的数据；

  包指的就是数据包；
- 网络中传输的数据包由协议首部和上一层传来的数据两部分组成，首部结构由协议具体规范定义，能标明协议读取数据的方式，也能体现协议必要信息和要处理的数据；

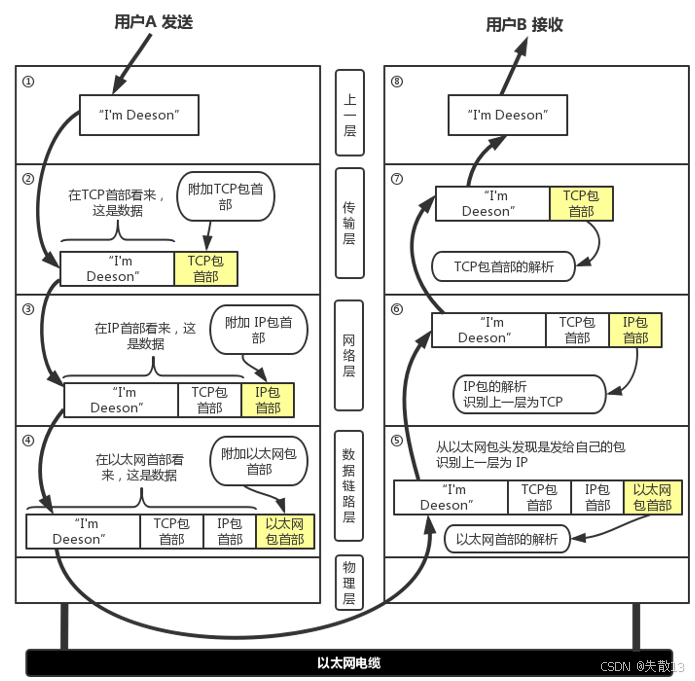

发送端（用户 A）的数据处理流程
- 应用程序处理：应用程序先进行编码处理，生成报文/消息（message），然后交给下面的 TCP 层；
- TCP 模块处理：TCP 依据应用的指示，负责建立连接、发送数据和断开连接，为应用层数据提供可靠传输到对端的服务。为此，TCP 会将应用层数据封装为报文段（segment），并附加 TCP 首部，之后交给 IP 层；
- IP 模块处理：IP 把 TCP 传过来的 TCP 首部和 TCP 数据合起来当作自己的数据，在 TCP 首部前端加上 IP 首部，生成 IP 数据报（datagram），再交给数据链路层；
- 数据链路层处理：对数据链路层而言，从 IP 传过来的 IP 包就是数据。数据链路层会给这些数据附加链路层首部，封装为链路层帧（frame），生成的链路层帧通过物理层传输给接收端（用户 B）；
接收端（用户 B）的数据处理流程
- 数据链路层处理：用户 B 主机收到链路层帧后，先从链路层帧首部找 MAC 地址，判断是否是发给自己的包，若不是就丢弃数据；若是发给自己的包，就从以太网包首部的类型确定数据类型，再传给相应模块（如 IP、ARP 等，此处例子为 IP）；
- IP 模块处理：IP 模块接收数据后，从包首部判断 IP 地址是否与自己的 IP 地址匹配，若匹配，就根据首部的协议类型将数据发送给对应的模块（如 TCP、UDP 等，此处例子为 TCP）；
- TCP 模块处理：在 TCP 模块中，首先计算校验和，判断数据是否被破坏；接着检查是否按序号接收数据；最后检查端口号，确定具体的应用程序。数据被完整接收后，会传给由端口号识别的应用程序；
- 应用程序处理：接收端应用程序直接接收发送端发送的数据，通过解析数据，展示相应内容；

2.5 地址和端口号

2.5.1 MAC 地址

媒体访问控制（Media Access Control）地址，也叫局域网地址（LAN Address）、MAC 位址、以太网地址（Ethernet Address）或物理地址（Physical Address），由网络设备制造商生产时写在硬件内部（如网卡的 BIOS 里）；
MAC 地址与网络无关，带有该地址的硬件（如网卡、集线器、路由器等）接入网络任何位置，MAC 地址都相同，理论上除非盗来硬件，否则无法冒名顶替；
MAC 地址共 48 位（6 个字节），前 24 位由 IEEE（电气和电子工程师协会）决定分配方式，后 24 位由生产网络设备的厂商自行制定，例如FF:FF:FF:FF:FF:FF或FF-FF-FF-FF-FF-FF；
查看方式：
- Windows 系统下，可用 ipconfig -all 命令查看；
- Linux 系统下，常用的有 4 种方式：
```
ifconfig -a
ip link show
cat /sys/class/net/eth0/address # 查看 eth0 的 MAC 地址
dmesg | grep eth0
```
  在Linux系统中，eth0 是网络接口的一种命名标识；

  在传统的网络接口命名方式中，eth 是Ethernet（以太网）的缩写，表示这是一个以太网接口。后面的数字是接口的编号，从0开始，eth0 就是系统识别到的第一个以太网接口。比如，如果计算机装有多个以太网网卡，可能还会有 eth1、eth2 等；

2.5.2 IP 地址

IP 地址（Internet Protocol）全称互联网协议地址，为互联网上每个网络和每台主机配置唯一的逻辑地址，用于与物理地址区分；
IP 地址用来识别 TCP/IP 网络中互连的主机和路由器。IP 地址基于逻辑，灵活且不受硬件限制，容易记忆；
分为 IPv4 和 IPv6（前者是重点）。IPv4 地址由 32 位二进制数组成，通常分为 4 个“8 位二进制数”（即 4 个字节），格式为（A.B.C.D），其中 A、B、C、D 为 0 - 255 的十进制整数，例如 192.168.1.1；
IP 地址和 MAC 地址的区别
- 可更改性：IP 地址只要不重复，可根据网络拓扑随意更改；MAC 地址由生产厂商烧录，一般不能改动，只有当 PC 机网卡损坏更换后，MAC 地址才会改变；
- 长度：IP 地址长度为 32 位，MAC 地址为 48 位；
- 寻址协议层：IP 地址应用于 OSI 模型的网络层，MAC 地址应用于 OSI 模型的数据链路层。数据链路层协议通过 MAC 地址使数据在相同链路的节点间传递，网络层协议借助 ARP 根据目的 IP 地址找到中间节点 MAC 地址，通过中间节点传送，使数据在不同网络间传递；
- 分配依据：IP 地址分配基于自身定义的网络拓扑，MAC 地址分配基于制造商。

2.5.3 端口号

端口号的定义与作用
- 传输层有类似地址的概念即端口号，它用于识别同一台计算机中进行通信的不同应用程序，也被称为程序地址；
- 一台计算机可同时运行多个程序，传输层协议利用端口号识别本机中正在通信的应用程序，从而准确传输数据；
端口号的数量：因为 TCP、UDP 协议报文开头，分别用 16 位二进制存储源端口号和目标端口号，所以端口总数是 $2^{16}=65536$ 个。但 0 号端口表示所有端口，实际可用端口号为 65535 个；
端口号的确定方式
- 标准既定的端口号（静态法）：每个应用程序有指定端口号，并非可随意使用。像 HTTP、FTP、TELNET 等广泛使用的应用协议，使用的是固定端口号，这些知名端口号分布在 0~1023 之间，编写网络应用服务时尽量不使用；
- 时序分配法：服务器需确定监听端口号供客户端访问服务，而客户端无需确定端口号。客户端应用程序可全权交给操作系统分配临时端口号，操作系统分配的一般大于 10000；
端口号的查看方法
- Windows 系统：
  - 使用 netstat -ano 查看所有端口号；
  - 使用 netstat -ano|findstr "<端口号>" 查看指定端口号；
- Linux 系统：
  - 用 root 用户执行 lsof -i:端口号 查看指定端口占用，例如 lsof -i:3306 可查看 3306 端口占用情况；
  - lsof -i -U 可显示所有打开的 UNIX domain 和端口文件；
  - 更多使用的事 netstat 命令：
    - netstat -tunlp 用于显示 TCP、UDP 的端口和进程等相关情况；
    - netstat -tunlp | grep 端口号 可查看指定端口占用。其中，-t 仅显示 TCP 相关选项，-u 仅显示 UDP 相关选项，-n 拒绝显示别名，能显示数字的全部转化为数字，-l 仅列出处于监听（Listen）状态的服务，-p 显示建立相关链接的程序名。

2.6 网络通信的标识元素

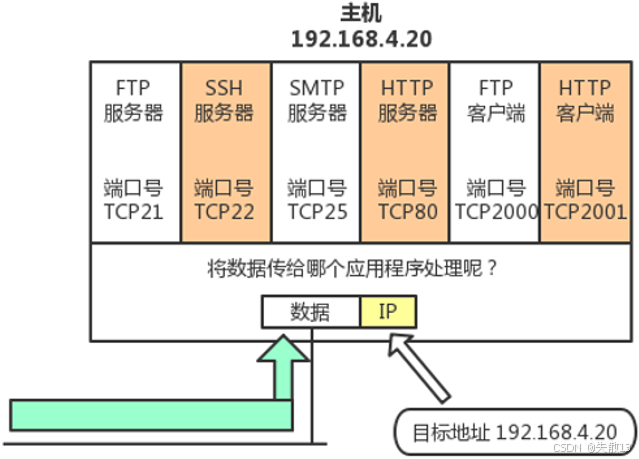

在这里插入图片描述

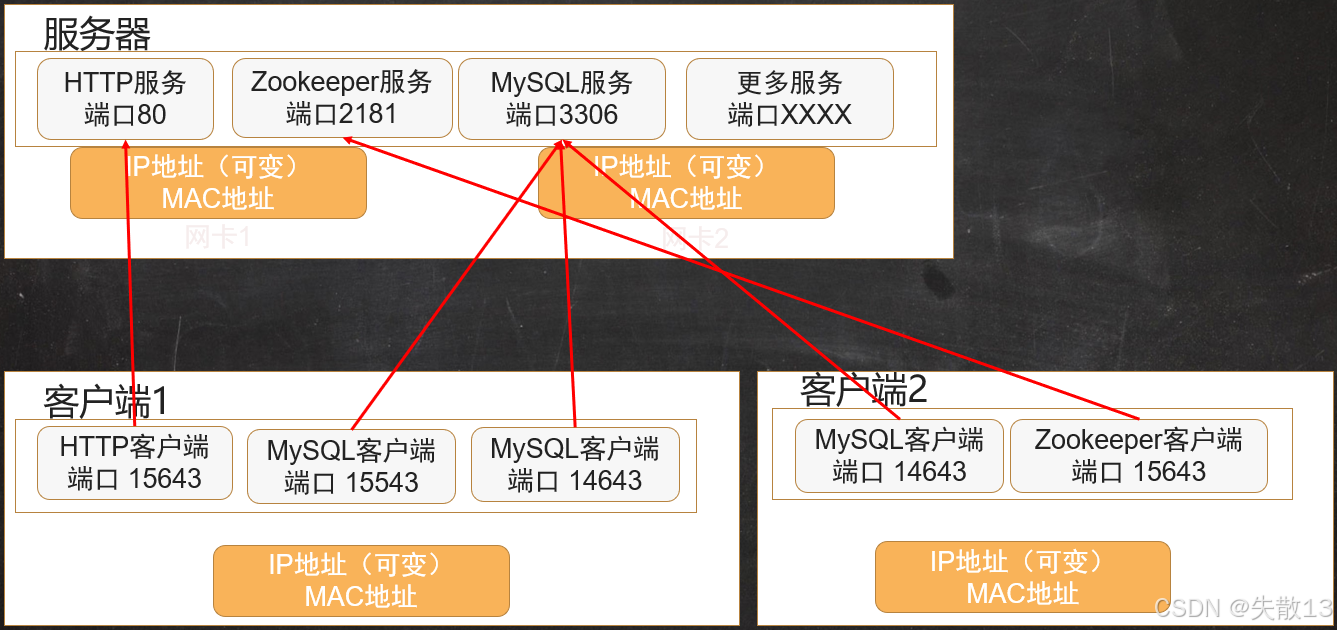

一般而言，计算机的每个网卡都有固定不变的 MAC 地址，正常工作的网卡会有可变化的 IP 地址，计算机中的应用程序可拥有自己的端口号，通过服务器网卡进行网络通信；
一台服务器上不同网络应用程序必须使用不同端口号，若程序 A 用了端口 x，程序 B 再用会报错“Address already in use”；

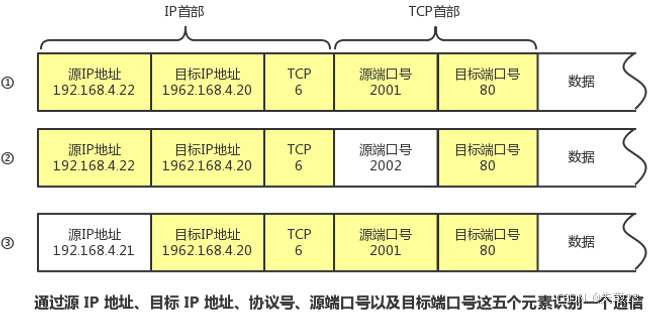

操作系统通过源 IP 地址、目标 IP 地址、协议号（协议类型）、源端口号以及目标端口号这五个元素，唯一性识别网络上的通信；
面试题：一台主机上只能保持最多 65535 个 TCP 连接，对吗？

以下的讲解都基于服务器和客户端都只有 1 个 IP 地址；
- 不对，下面从服务端和客户端两个角度展开分析；
- 服务端
  - TCP 连接由源 IP 地址、源端口、目的 IP 地址和目的端口构成四元组，四元组中任意一个元素改变，就代表一条新连接。以 MySQL 为例：
    - 用户 A 基于 IP 地址 A1、端口 PA 连接 MySQL（IP 为 X，端口 3306），构成四元组 (A1, PA, X, 3306)；
    - 用户 B 基于 IP 地址 B1、端口 PB 连接同一 MySQL，构成新四元组 (B1, PB, X, 3306)，MySQL 无需开启新端口；
  - 服务端理论上能达成的最高并发数量：目的 IP 地址和目的端口（X, 3306）不变时，源 IP 地址最大有 $2^{32}$ 个，端口数量有 $2^{16}$ 个，两者相乘约两百多万亿，所以理论上每个服务器可接收的连接上限约为两百多万亿。但实际上做不到，工程实践中连接数在千万级别，基于 Java 的应用程序大概能支持百万级别；
- 客户端
  - 客户端应用程序可不用自己设置端口号，由操作系统分配。虽然可用端口号约 6 万多，但从 TCP 连接四元组（源 IP 地址、源端口、目的 IP 地址、目的端口）考虑，只要服务器的 IP 或端口不一样，即使客户端的 IP 和端口相同，也是不同连接。例如客户端 IP 10000 分别连接服务器 IP 10000 和 20000，是两条不同连接，且客户端同一个端口可以连接不同服务器；
  - 客户端启动时不显示绑定到某个端口上，内核可使用一个端口连接不同服务端，且不会产生数据混乱，因为源 IP 地址、目标 IP 地址、源端口号以及目标端口号能唯一性确定一个 TCP 连接。由于四元组里有 3 个元素可变，所以客户端能同时支持的连接数比服务器大得多。

3 TCP 特性

3.1 概述

连接特性：TCP 是面向连接的通信协议，通过三次握手建立连接后，才能开始数据的读写，通讯完成时要拆除连接，且只能用于端到端的通讯；
可靠传输：提供可靠的数据流服务，数据可能被拆分发送，超时重传机制和应答确认机制是其可靠传输的关键设计；
- 超时重传机制：核心是重传超时（RTO，Retransmission TimeOut）时间的选择。由于网络环境复杂多变，固定超时时间不经济且不准确，需根据网络情况动态调整。通过采样统计数据包从发送端到接收端再到收到回复的时长（RTT，round - trip time），经算法平滑 RTT 值后，确定重传超时值；
数据包处理：
- IP 层传输数据不能保证数据包按发送顺序到达目的机器，当 IP 层将数据传至 TCP 层后，TCP 会对数据包进行排序和错误检查；
- TCP 数据包包含序号和确认信息，可对未按序收到的包排序，对损坏的包重传；
流量控制：采用“滑动窗口”方式进行流量控制，窗口表示接收能力，用于限制发送方的发送速度；
全双工通信：允许在一个 TCP 连接上，通信双方同时传输数据；
应用场景：
- 面向连接且需要高度可靠性的服务（如 Telnet、FTP、rlogin、X Windows 和 SMTP）使用 TCP；
- DNS 在发送和接收域名数据库时使用 TCP，传送有关单个主机的信息时使用 UDP。

3.2 TCP 三次握手

3.2.1 过程

TCP 提供面向有连接的通信传输，面向有连接是指在数据通信开始前做好两端的准备工作。三次握手是建立 TCP 连接时，客户端和服务器端总共发送三个包以确认连接建立，在 socket 编程中由客户端执行 connect 触发，发起连接的一方为客户端，接收连接的一方为服务端；
简易速记版：
详细细节版：

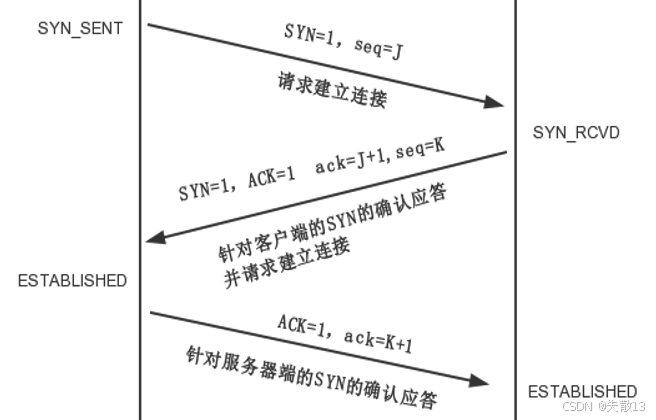

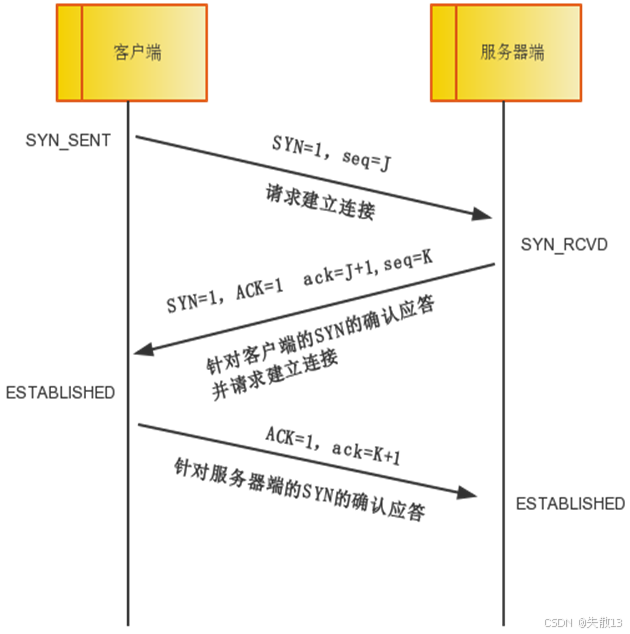

第一次握手：客户端将请求报文标志位 SYN 置为 1，在请求报文的 Sequence Number 字段（简称 seq）中填入随机值 J，发送数据包给服务器端，客户端进入 SYN_SENT 状态，等待服务器端确认；
第二次握手：服务器端收到数据包后，由请求报文标志位 SYN = 1 知道客户端请求建立连接，将应答报文标志位 SYN 和 ACK 都置为 1，在应答报文的 Acknowledgment Number 字段（简称 ack）中填入 ack = J + 1，在应答报文的 seq 中填入随机值 K，发送数据包给客户端以确认连接请求，服务器端进入 SYN_RCVD 状态；
第三次握手：
- 客户端收到应答报文后，检查 ack 是否为 J + 1，ACK 是否为 1，若正确则将第三个报文标志位 ACK 置为 1，ack = K + 1，发送数据包给服务器端；
- 服务器端检查 ack 是否为 K + 1，ACK 是否为 1，若正确则连接建立成功，客户端和服务器端进入 ESTABLISHED 状态，之后可开始传输数据。

3.2.2 TCP 握手需要三次的原因

TCP 是可靠的传输控制协议，三次握手是保证数据可靠传输又能提高传输效率的最小次数；
- 为实现可靠数据传输，TCP 协议的通信双方都必须维护一个序列号，以标识发送出去的数据包中哪些已被对方收到；
- 例如发送方发送大小为 10 byte、序号为 500 的数据包，接收方收到后回复确认号 510（500 + 10），告知发送方可以发送下一个序号从 511 开始的数据包；
三次握手的过程是通信双方相互告知序列号起始值，并确认对方已收到序列号起始值的必经步骤；
- 若只有两次握手，至多只有连接发起方的起始序列号能被确认，另一方选择的序列号则得不到确认；
- 而三次握手后，通信双方都已知道对方序列号起始值，也确认了对方知道自己的序列号起始值，第四次握手无必要。

3.2.3 漏洞：SYN 洪泛攻击及解决方案

SYN 洪泛攻击：
- 在 TCP 三次握手中，第二次握手时服务端向客户端应答请求需要客户端 IP，且握手未完成时操作系统用队列维持该状态（Linux 2.2 以后，队列大小可通过 /proc/sys/net/ipv4/tcp_max_syn_backlog 设置）；
- 攻击者伪造客户端 IP，向服务端狂发第一次握手内容，服务端忙于进行第二次握手，但因客户端 IP 是伪造的，第二次握手无应答，导致服务器队列满，拒绝连接；
解决方案
- 无效连接监视释放：不停监视所有连接（包括三次握手和只握手一次的），当达到一定阈值时拆除这些连接，释放系统资源。但这种方法对正常连接和攻击连接一视同仁，不推荐；
- 延缓 TCB 分配方法：一般第一次握手后服务器需为请求分配 TCB（连接控制资源，约需 200 多字节），延迟 TCB 分配，等正常连接建立后再分配，可有效减轻服务器资源消耗；
- 使用防火墙：防火墙确认连接有效性后，才向内部服务器（Listener）发起 SYN 请求。

3.3 TCP 四次挥手

3.3.1 过程

断开 TCP 连接时，客户端和服务端总共发送 4 个包以确认连接断开，在 socket 编程中由客户端或服务端任一方执行 close 触发。因为 TCP 连接是全双工的，每个方向都需单独关闭，先关闭的一方执行主动关闭，另一方执行被动关闭；
简易速记版：
详细细节版：
过程（以客户端主动关闭为例）：
- 客户端应用进程调用 close 执行主动关闭，其 TCP 发送一个 FIN（Finish）分节（FIN = 1，序列号 seq = u），表示数据发送完毕，进入 FIN-WAIT-1（终止等待 1）状态；

  分节（segment）指的是 TCP 传输数据时的基本单位，是对数据进行封装处理后的一种格式；
- 服务器端收到 FIN 后执行被动关闭，发出确认报文（ACK = 1，序列号 seq = v，确认号 ack = u + 1），进入 CLOSE-WAIT（关闭等待）状态（此时为半关闭状态，主动关闭端无数据发送，但被动关闭端若发送数据，主动关闭端仍需接受）；客户端收到确认报文后进入 FIN-WAIT-2（终止等待 2）状态；
- 一段时间后，服务器端应用进程调用 close 关闭套接字，其 TCP 发送一个 FIN（FIN = 1，ACK = 1，序列号 seq = w，确认号 ack = u + 1），表示无数据需要发送了；
- 客户端（原主动关闭端）收到最终 FIN 后，确认并发出 ACK 报文（ACK = 1，序列号 seq = u + 1，确认号 ack = w + 1），进入 TIME-WAIT（时间等待）状态。需经过 $2×MSL2\times MSL$ 时间后，撤销相应 TCB，进入 CLOSED 状态。服务器端收到客户端的确认后，立即进入 CLOSED 状态，撤销 TCB 结束 TCP 连接（被动关闭端结束连接时间比主动关闭端早）；

  MSL：最长报文段寿命，RFC 1122 建议值 2 分钟，源自 Berkeley 的实现传统用 30 秒，故 TIME_WAIT 持续时间在 1 分钟到 4 分钟之间；
通常需要 4 个分节，某些情形下步骤 1 的 FIN 可随数据一起发送，步骤 2 和步骤 3 的分节也可能被合并成一个分节。

3.3.2 为什么 TCP 挥手需要四次

TCP 是全双工连接，必须两端同时关闭连接才算真正关闭;
一方准备关闭写操作时，仍可读取另一方发送的数据，发送 FIN 结束报文给对方，对方收到后回复 ACK 报文；当这方也写完准备关闭，发送 FIN 报文，对方回复 ACK，两端都关闭，TCP 连接正常关闭。

3.3.3 为什么需要 TIME-WAIT 状态

可靠终止 TCP 连接：客户端收到服务器的 FIN 报文后必须发出确认，若最后这个 ACK 报文丢失，服务器未收到会重发 FIN 报文，客户端需在 TIME-WAIT 状态等待该 FIN 报文并回复确认，以可靠终止连接；
保证迟来的 TCP 报文被识别并丢弃：Linux 系统中一个 TCP 端口不能同时打开多次，若不存在 TIME-WAIT 状态，应用程序可立即建立与刚关闭连接相似（相同 IP 地址和端口号）的新连接，新连接可能受到原来连接迟来的报文段影响，而 TIME-WAIT 状态可避免这种情况。

3.3.4 MySQL 数据库大量 TIME_WAIT 的解决方法

MySQL 参数调整：通过 mysql> show variables like "time_timeout"; 查看 wait_timeout（针对非交互式连接，控制连接最大空闲时长，默认 28800 秒即 8 小时），可根据需要调整该参数；
调整内核参数：
- 编辑 /etc/sysctl.conf 文件，加入以下内容：
  - net.ipv4.tcp_syncookies = 1：开启 SYN Cookies，当 SYN 等待队列溢出时，启用 cookies 处理，防范少量 SYN 攻击，默认 0（关闭）；
  - net.ipv4.tcp_tw_reuse = 1：开启重用，允许将 TIME - WAIT sockets 重新用于新的 TCP 连接，默认 0（关闭）；
  - net.ipv4.tcp_tw_recycle = 1：开启 TCP 连接中 TIME - WAIT sockets 的快速回收，默认 0（关闭）；
  - net.ipv4.tcp_fin_timeout = 30：修改系统默认的 TIMEOUT 时间；
- 然后执行 /sbin/sysctl -p 让参数生效；
可能产生的原因：连接 MySQL 的代码使用短连接，用完后系统自动回收资源，因访问量巨大产生很多连接；程序代码中没有使用 mysql.close()，导致 MySQL 空闲判断机制生效。

4 实战观察 TCP 报文

4.1 抓包的目的

定位网络问题：
- 发送数据给后台但后台未收到时，可抓包分析是后台处理问题、数据未发出还是发送数据格式有误；
- 与后台接口联调测通但业务数据对不上时，抓包可确认问题所在；
- 线上出现 bug 且无法调试代码时，可直接抓包分析；
- 系统性能不佳时，抓包查看接口响应时长，判断是否为后台性能问题；
学习网络协议：使用抓包工具分析网络数据更直观。常用抓包工具有 F12（浏览器自带）、Fiddler、Charles、Wireshark，其中 Wireshark 在支持协议、用户友好度、开源免费、程序支持及操作系统兼容性等方面表现出色，是最常用的抓包和报文分析工具。

4.2 Wireshark 的下载与安装

官网：Wireshark • Go Deep；
点击“Download Now”进入下载页面，选择适合自己的版本下载。

4.3 实战：用 Wireshark 看 TCP 三次握手

4.3.1 准备工作

打开一个 MySQL 客户端，准备连接 IP 地址为 47.112.44.148 的云端 MySQL；
设定捕获过滤器，只捕获与该 IP 地址相关的数据包（过滤条件：host 47.112.44.148）；
开始捕获后连接数据库，Wireshark 会捕获到本机与该 IP 通信的报文；
为观察 TCP 三次握手和四次分手报文，在显示过滤器中设置 tcp and!mysql；
TCP 三次握手规则包含一个 SYN 包、一个 SYN/ACK 包和一个 ACK 包；

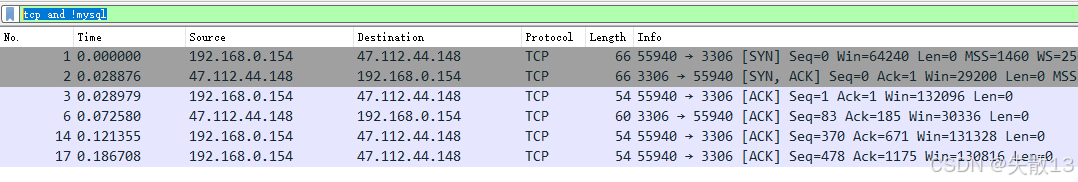

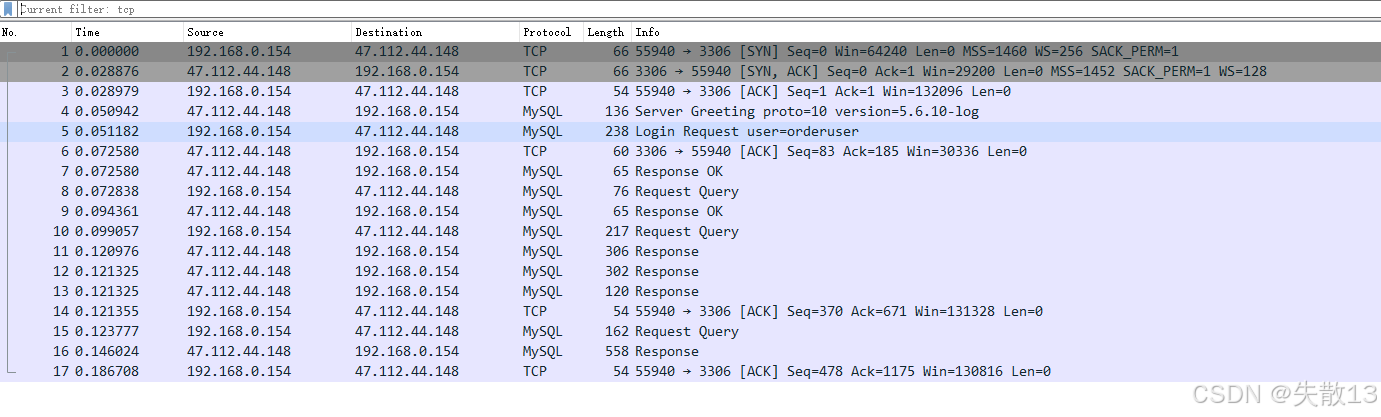

就是窗口里最上面的三条记录，下面一条一条来看：

4.3.2 第一次握手

在这里插入图片描述

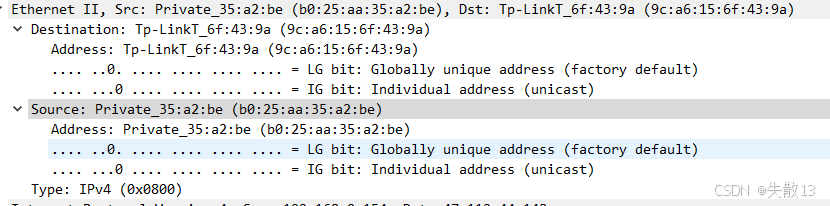

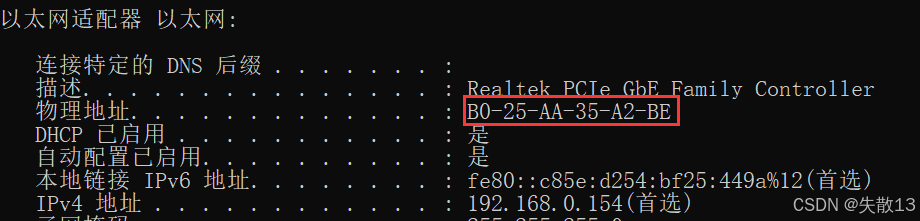

数据链路层：可看到源地址（与下图显示的机器上的 MAC 地址一致，如上图中的 B0-25-AA-35-A2-BE）等相关信息；

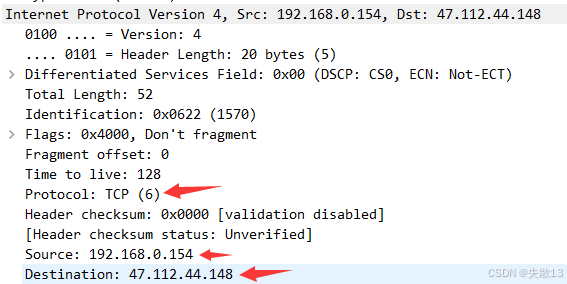

IP 层：表明上一层协议是 TCP，同时显示本地 IP 地址（如 192.168.0.154）和远程服务器 IP 地址（47.112.44.148）；

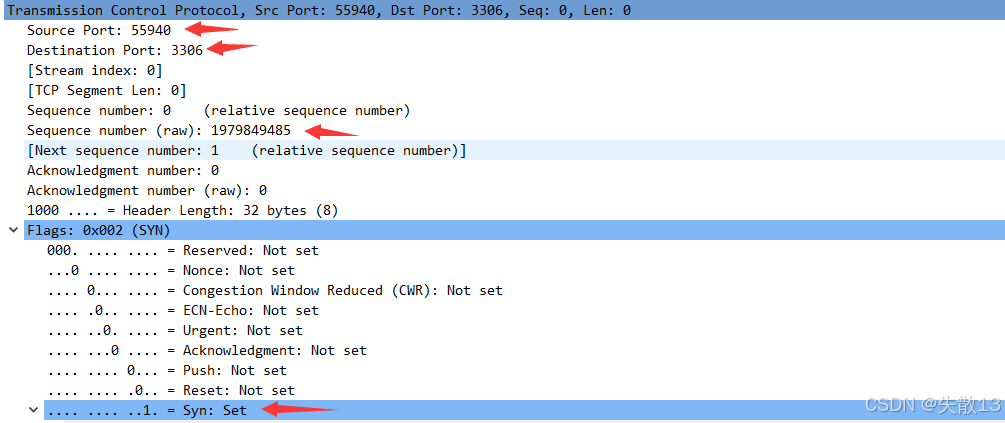

TCP 层：包含本地端口（如 55940）和远程服务器端口（如 3306），SYN 字段被设置为 1，表明这是一个 SYN 包，还带有本次通信的 seq 值（如 1979849485）；

4.3.3 第二次握手

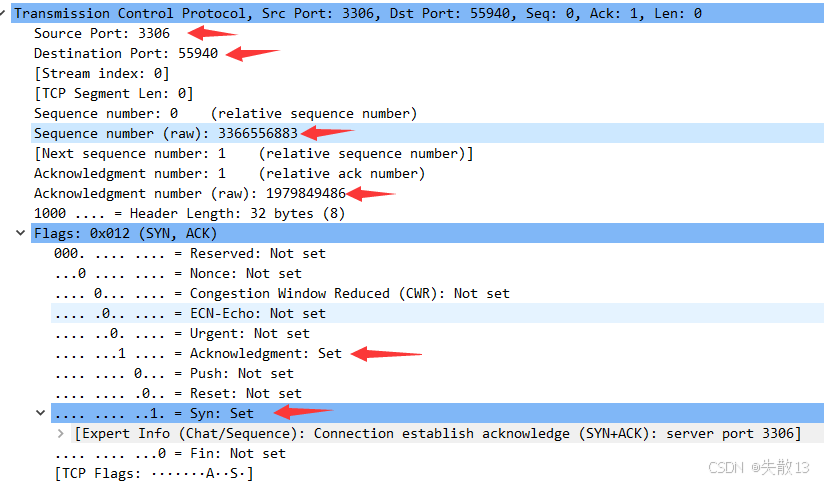

直接查看 TCP 层报文，这是服务器给客户端的 ACK 报文，包含远程服务器端口（3306）和本地端口（55940）。服务器会告知客户端自己的 seq 值（如 3366556883），并对客户端传递的 seq 值（第一次握手的 1979849485）做应答确认（Acknowledgment number 为 1979849486，即第一次握手 seq 值加 1）。TCP 报文格式中的 SYN 字段和 Acknowledgment 字段都被设置为 1，表明这是一个 SYN/ACK 包；

4.3.4 第三次握手

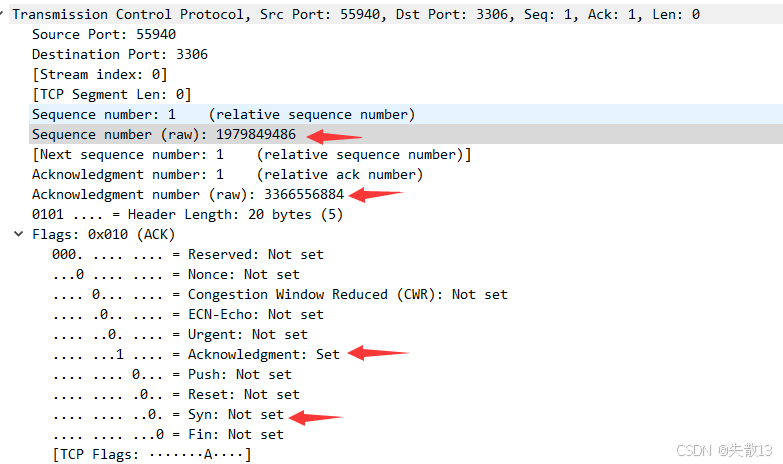

报文包含源端口（55940）、目的端口（3306）等信息，Sequence number 等字段也符合三次握手的逻辑，可结合前两次握手的分析方法自行分析；

5 UDP和UDT、QUIC

5.1 UDP（用户数据报协议）

UDP（User Datagram Protocol），即用户数据包协议，该协议把数据直接发出去，不管对方是否接收、能否接收，也不需要接收方确认，属于不可靠传输，可能出现丢包现象，实际应用中需程序员编程验证；
单播和广播
- 单播：发送消息给由唯一地址标识的单一网络目的地，面向连接和无连接协议都支持这种模式；
- 广播：因通讯无需连接，可传输到网络（或子网）上的所有主机；
应用场景：因没有 TCP 等复杂机制，使用广泛。包括：
- NTP（网络时间协议）、DNS（也使用 TCP）等包总量较少的通信；
- 视频、音频等多媒体即时通信；
- 限定于 LAN 等特定网络中的应用通信；
- DHCP 等利用 UDP 广播功能的协议；
- QQ 以 UDP 为主、TCP 为辅。

5.2 UDT

基于 UDP（UDP-based Data Transfer Protocol）的数据传输协议是一种互联网数据传输协议，主要目的是支持高速广域网上的海量数据传输，典型例子如光纤广域网上的网格计算（用于远程访问仪器、分布式数据挖掘和高分辨率多媒体流等场景）；
背景：互联网标准数据传输协议 TCP 在高带宽长距离网络上性能很差，UDT 建于 UDP 之上，引入新的拥塞控制和数据可靠性控制机制，是面向连接的双向应用层协议；
特性：
- 基于 UDP 的应用层协议：兼顾 TCP 协议的安全可靠和 UDP 协议的高效；
- 面向连接的协议：两个应用交换数据前需先建立连接，连接维护基于握手、Keep-alive（保活）及关闭连接；
- 可靠的协议：依靠包序号机制、接收者的 ACK 响应和丢包报告、ACK 序号机制、重传机制（基于丢包报告和超时处理）实现数据传输可靠性；
- 双工的协议：每个 UDT 实例包含发送端和接收端的信息；
- 新的拥塞算法与可扩展的拥塞控制框架：拥塞控制算法是混合的基于窗口、基于速率的，不同于 TCP 基于窗口的慢启动和拥塞避免算法；可扩展的框架开源且有 C++类架构，支持开发者派生专用拥塞控制算法；
- 带宽估计：使用对包（PP - Packet pair）机制，每 16 个包为一组，最后一个是对包，发送方无需等到下一个发送周期发送。接收方收到对包后记录到达时间，结合上次记录值用中值过滤法计算链路带宽，并在下次 ACK 中反馈。

5.3 QUIC

QUIC 代表“快速 UDP Internet 连接”，基于 UDP 的传输层协议，是 Google 尝试将 TCP 协议重写，结合 HTTP/2、TCP、UDP 和 TLS（用于加密）等技术的改进技术；
目的：整合 TCP 协议的可靠性和 UDP 协议的速度与效率，希望逐渐取代 TCP 和 UDP，作为 Internet 上移动二进制数据的新选择协议；
由于 TCP 是在操作系统内核和中间件固件中实现的，因此对 TCP 进行重大更改几乎是不可能的（TCP 协议栈通常由操作系统实现，如 Linux、Windows 内核或者其他移动设备操作系统。修改 TCP 协议是一项浩大的工程，因为每种设备、系统的实现都需要更新）。但是，由于 QUIC 建立在 UDP 之上，因此没有这种限制；
优势
- 多路复用：一个连接可同时承载多个流（stream），同时发起多个请求，请求间完全独立，某个请求阻塞或报文出错不影响其他请求；
- 快速建立连接：只需要 1RTT（Round-Trip Time）延迟就能建立可靠安全的连接，比 TCP + TLS 的 3 次 RTT 更快捷，且客户端可本地缓存加密认证信息，再次连接时实现 0 - RTT 连接建立延迟；
- 纠错机制：TCP 采用重传机制，丢包时需等待延时判断丢包后启动重传，造成阻塞；QUIC 采用类似 RAID5 的纠错机制，每 n 个包额外发一个校验和包，若丢一个包，可通过其他包和校验和恢复，无需重传；
- 快速迭代更新：直接基于客户端（应用进程）实现，而非内核，无需操作系统层面改造，部署灵活；
- 连接保持：在客户端保存连接标识，当客户端 IP 或端口变化时，可快速恢复连接。客户端以标识请求服务端，服务端验证标识后感知客户端新地址端口并重新关联，继续通讯，改善移动端应用连接体验（如从 WiFi 切换到流量）。
