网络设备中的硬件转发和软件转发

news 2025/10/3 7:08:30

想象一下一个巨大的邮局，它的工作就是把无数封信件（数据包）根据地址（IP地址）快速地分拣到不同的出口（端口），然后发往目的地。

软件转发：就像邮局里新来的实习生。他非常聪明，什么复杂的地址都认识（功能强大）。但他处理每封信的流程很固定：拿起信 -> 看地址 -> 查地图（路由表）-> 找到出口 -> 把信扔到对应的筐里。如果信特别多，他就会忙不过来，处理速度会变慢，信件就会堆积（网络延迟高、吞吐量低）。
硬件转发：就像邮局里一套高度自动化的分拣机器。工程师们把“地图”（转发表）提前输入到机器里。信件一来，机器上的传感器（专用芯片）瞬间识别地址，机械臂“唰”地一下就把信精准地弹到对应的传送带上。这套机器只干分拣这一件事，但速度极快，不知疲倦，一秒能处理成千上万封信（延迟低、吞吐量高）。

基于上面的比喻，我们来看正式的定义和区别。

特性	硬件转发	软件转发
“大脑”/执行者	专用集成电路（ASIC）芯片、网络处理器（NP）	设备的通用CPU（如x86, ARM）
工作原理	数据包进入后，直接被硬件芯片处理。芯片内部有固化好的逻辑和转发表，像一条流水线或查表机器，直接给出转发结果。	数据包进入后，会触发一个中断，通知CPU。CPU必须暂停当前的其他任务，运行操作系统内核里的网络协议栈代码，一步步处理这个数据包。
速度	极快，通常达到线速（端口能支持多快就转多快）	较慢，受限于CPU主频、内存带宽和系统负载
延迟	极低且稳定，处理路径固定	较高且波动，需要排队等待CPU时间片
灵活性	差，功能一旦固化到芯片，就很难修改或升级。要支持新协议可能需要换硬件。	极好，通过升级软件（操作系统、驱动）就能支持新协议、新功能。
成本	研发和制造专用芯片前期成本高，但大规模生产后单台设备成本可控。	直接使用通用硬件，单台设备成本低，但高性能CPU也很贵。
典型设备	核心交换机、高端路由器、防火墙（追求性能）	家用路由器、低端交换机、服务器软路由（如Linux服务器开启IP转发）

这主要取决于技术的成熟度和处理的复杂性。

这些都是网络中最常见、最基础、最要求速度的工作，它们的处理逻辑相对固定，易于被芯片化。

实现原理框架图（以三层路由为例）：

graph TDA[数据包从端口进入] --> B[解析引擎： 解析出IP头];B --> C[查找引擎： 根据目的IP查询硬件路由表];C --> D[结果引擎： 获取下一跳MAC和出口端口];D --> E[改写引擎： 重写MAC地址， 递减TTL];E --> F[从指定端口发送出去];

关键点：所有这些步骤都在专用的硬件流水线中一步接一步地完成，不经过通用CPU。这个“表”（路由表、MAC表）是由CPU预先计算好并下发到硬件芯片里的。

这些功能通常非常复杂，需要深度分析数据包内容，或者逻辑经常变化，难以用固定的硬件逻辑实现。

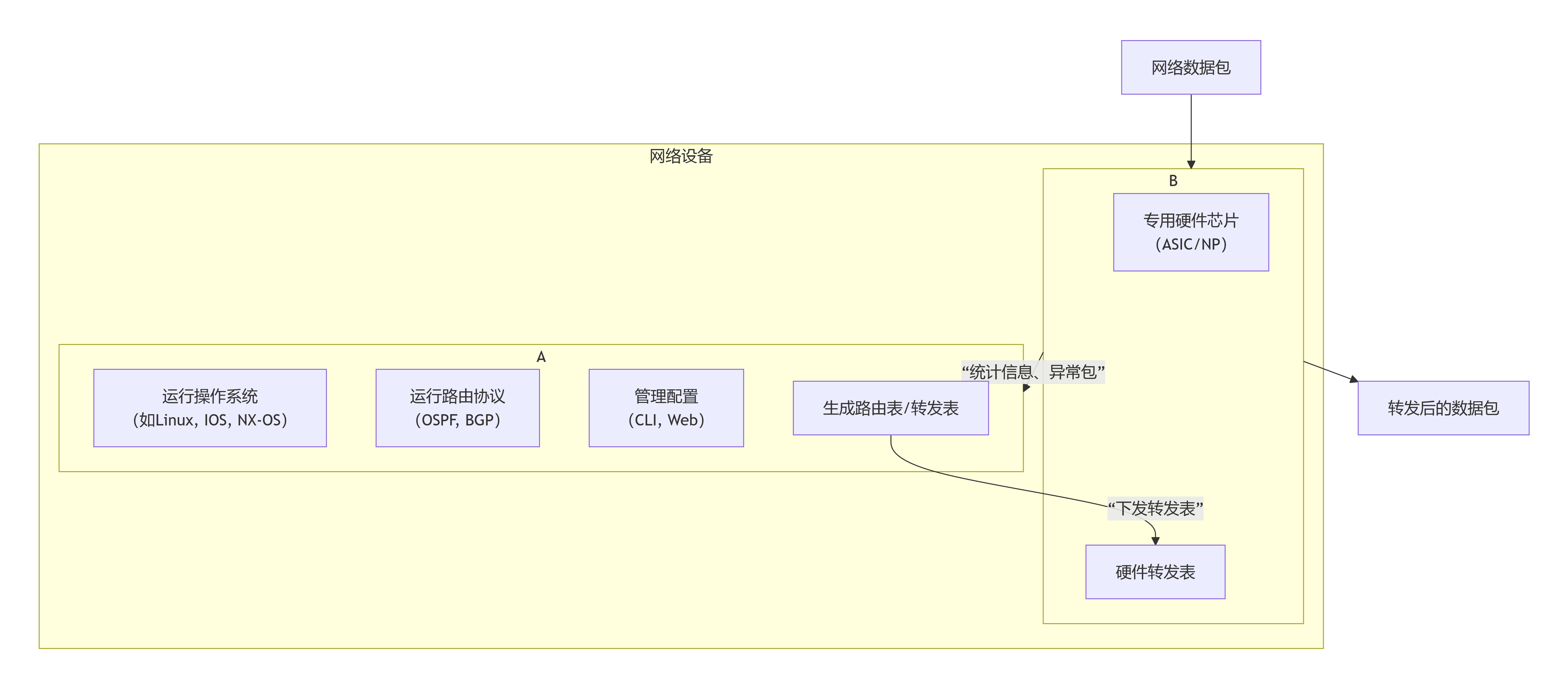

实际上，现代高端的网络设备（如核心交换机、路由器）都是“软硬结合”的，这引出了两个非常重要的概念：控制平面 和 转发平面（数据平面）。

在这里插入图片描述

控制平面（Control Plane - 软件转发）
- 角色：设备的“大脑”。
- 工作：运行操作系统、路由协议、管理配置、学习路由、生成最终的转发路由表。
- 实现：由通用CPU负责，本质上是软件处理。
- 特点：处理速度慢，但非常智能和灵活。
转发平面（Forwarding Plane/Data Plane - 硬件转发）
- 角色：设备的“肌肉”。
- 工作：根据控制平面下发的转发表，对每一个数据包进行高速转发。
- 实现：由专用硬件芯片（ASIC/NP） 负责。
- 特点：处理速度极快，但“笨”，只会查表。
