CentOS7二进制安装包方式部署K8S集群之ETCD集群部署

news 2025/10/2 6:50:17

目录

1、集群各节点创建etcd相关目录

(1)、K8s-controller节点

(2)、K8s-node01节点

(3)、K8s-node02节点

2、创建etcd集群服务证书和私钥

(1)、创建etcd集群服务证书签名请求文件

(2)、签发etcd-server证书文件和私钥文件

(4)、分发etcd证书文件至etcd集群各节点

1）分发到K8s-controller节点

2）分发到K8s-node01节点

3）分发到K8s-node02节点

3、下载etcd安装文件

(1)、下载etcd安装文件

(2)、分发etcd安装文件

1）分发到K8s-node01节点

2）分发到K8s-node02节点

4、部署集群各节点etcd服务

(1)、K8s-controller节点

1）解压etcd安装文件

2）创建etcd服务配置文件

3）创建etcd.service文件

(2)、K8s-node01节点

1）解压etcd安装文件

2）创建etcd服务配置文件

3）创建etcd.service文件

(3)、K8s-node02节点

1）解压etcd安装文件

2）创建etcd服务配置文件

3）创建etcd.service文件

5、启动集群各节点etcd服务

(1)、启动K8s-controller节点etcd服务

1）设置开机启动etcd服务

2）启动etcd服务

(2)、启动K8s-node01节点etcd服务

1）设置开机启动etcd服务

2）启动etcd服务

(3)、启动K8s-node02节点etcd服务

1）设置开机启动etcd服务

2）启动etcd服务

6、验证etcd集群状态

(1)、查看etcd集群健康状态

(2)、查看etcd集群LEADER节点

 更多精彩博文详见：

《Linux系统应用运维》专栏总目录(持续更新)

《CentOS二进制安装包方式部署K8S集群之系统初始化》

《CentOS7二进制安装包方式部署K8S集群之CA根证书生成》

《CentOS7二进制安装包方式部署K8S集群之ETCD集群部署》

        本文主要介绍了在CentOS 7系统下，使用二进制安装包方式部署K8S集群中etcd集群部署的相关内容。本次Kubernetes集群使用分布式键值存储系统etcd进行数据存储，其中etcd采取三节点集群方式部署。为了节约服务器资源，etcd集群节点复用Kubernetes集群节点。

etcd集群节点规划如下：

主机名称IP部署组件
K8s-controller192.168.110.150etcd-01
K8s-node01192.168.110.151etcd-02
K8s-node02192.168.110.152etcd-03

1、集群各节点创建etcd相关目录

此处集群各节点分别创建如下目录：

  • /K8s/etcd/bin：该目录下为etcd服务相关的可执行文件。
  • /K8s/etcd/data：该目录为etcd服务的数据文件目录。
  • /K8s/etcd/ssl：该目录下为etcd服务相关的证书文件。

(1)、K8s-controller节点

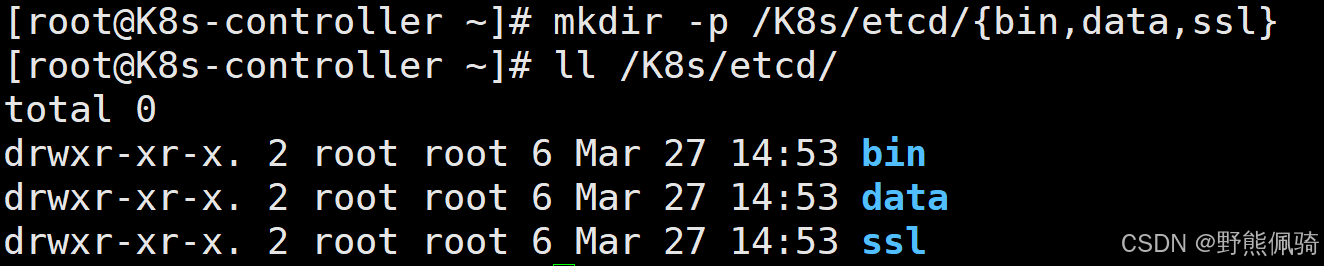

[root@K8s-controller ~]# mkdir -p /K8s/etcd/{bin,data,ssl}
[root@K8s-controller ~]# ll /K8s/etcd/

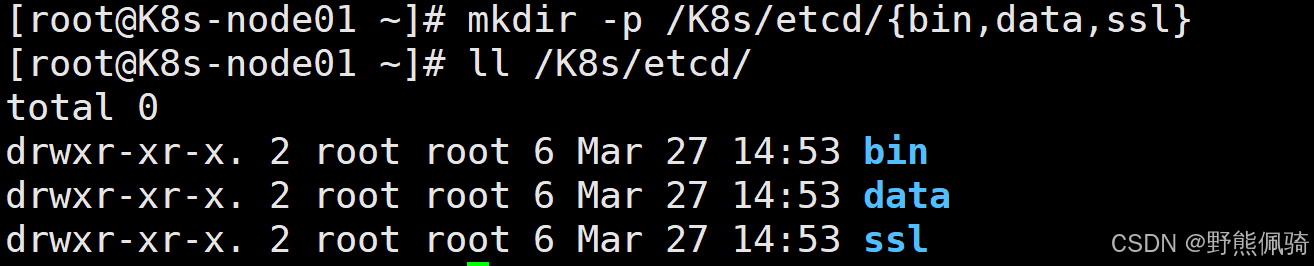

(2)、K8s-node01节点

[root@K8s-node01 ~]# mkdir -p /K8s/etcd/{bin,data,ssl}
[root@K8s-node01 ~]# ll /K8s/etcd/

(3)、K8s-node02节点

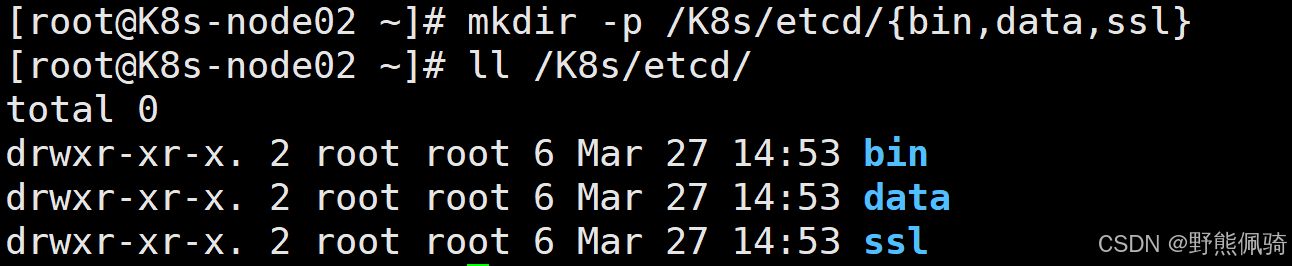

[root@K8s-node02 ~]# mkdir -p /K8s/etcd/{bin,data,ssl}
[root@K8s-node02 ~]# ll /K8s/etcd/

2、创建etcd集群服务证书和私钥

(1)、创建etcd集群服务证书签名请求文件

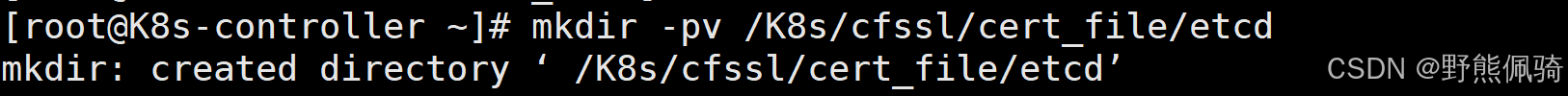

  • 创建etcd集群服务证书文件存放目录

[root@K8s-controller ~]# mkdir -pv /K8s/cfssl/cert_file/etcd

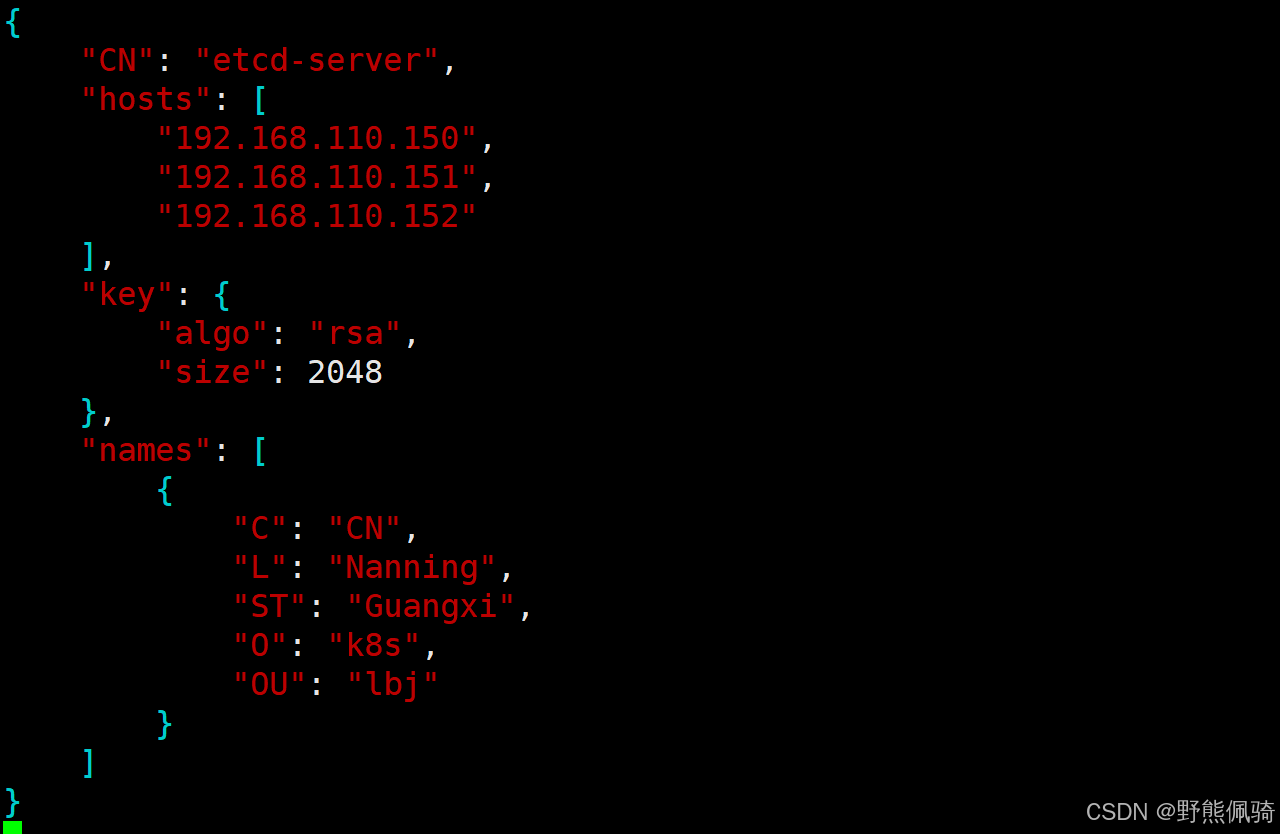

  • 创建etcd集群服务证书签名请求文件etcd-csr.json

[root@K8s-controller ~]# cat > /K8s/cfssl/cert_file/etcd/etcd-server-csr.json <<EOF
{
    "CN": "etcd-server",
    "hosts": [
        "192.168.110.150",
        "192.168.110.151",
        "192.168.110.152"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Nanning",
            "ST": "Guangxi",
            "O": "k8s",
            "OU": "lbj"
        }
    ]
}
EOF

hosts字段是etcd集群节点IP地址。

(2)、签发etcd-server证书文件和私钥文件

        使用etcd集群CA根证书、CA根证书私钥、CA根证书配置文件、etcd-server证书签名请求json文件共同签发etcd-server证书文件和私钥文件。此处会生成三个文件，分别是证书etcd-server.pem、证书私钥etcd-server-key.pem、证书签名请求etcd-server.csr（用于交叉签名或重新签名）。

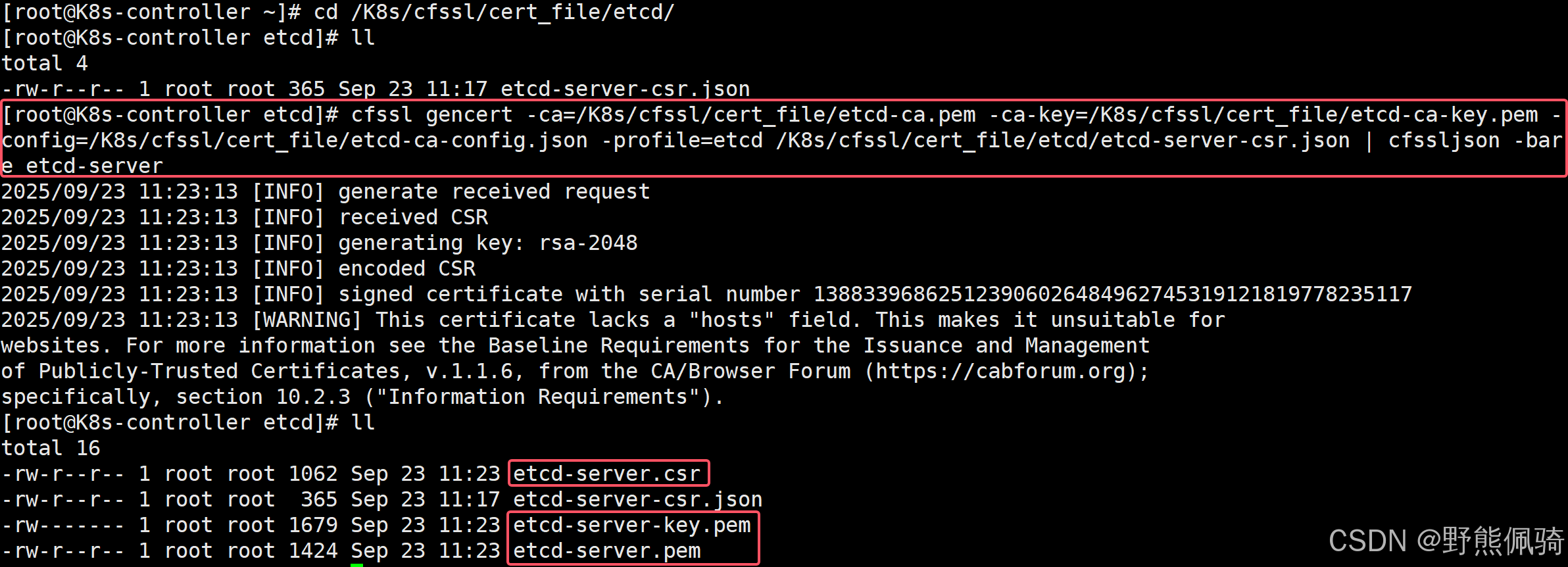

[root@K8s-controller ~]# cd /K8s/cfssl/cert_file/etcd/

[root@K8s-controller etcd]# cfssl gencert -ca=/K8s/cfssl/cert_file/etcd-ca.pem -ca-key=/K8s/cfssl/cert_file/etcd-ca-key.pem -config=/K8s/cfssl/cert_file/etcd-ca-config.json -profile=etcd /K8s/cfssl/cert_file/etcd/etcd-server-csr.json | cfssljson -bare etcd-server

(4)、分发etcd证书文件至etcd集群各节点

此处分发etcd集群CA根证书文件etcd-ca.pem、etcd集群服务证书文件etcd-server.pem、etcd私钥文件etcd-server-key.pem。

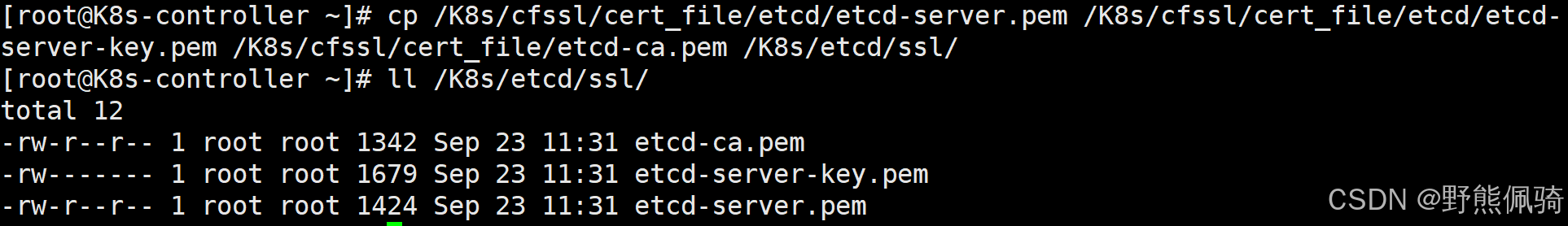

1）分发到K8s-controller节点

[root@K8s-controller ~]# cp /K8s/cfssl/cert_file/etcd/etcd-server.pem /K8s/cfssl/cert_file/etcd/etcd-server-key.pem /K8s/cfssl/cert_file/etcd-ca.pem /K8s/etcd/ssl/
[root@K8s-controller ~]# ll /K8s/etcd/ssl/

2）分发到K8s-node01节点

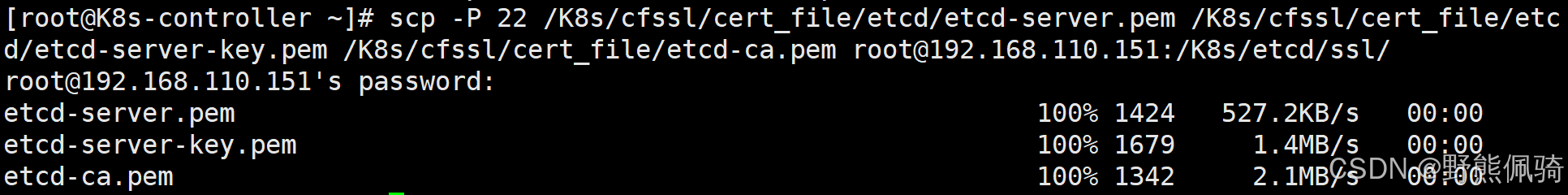

  • K8s-controller节点分发

[root@K8s-controller ~]# scp -P 22 /K8s/cfssl/cert_file/etcd/etcd-server.pem /K8s/cfssl/cert_file/etcd/etcd-server-key.pem /K8s/cfssl/cert_file/etcd-ca.pem root@192.168.110.151:/K8s/etcd/ssl/

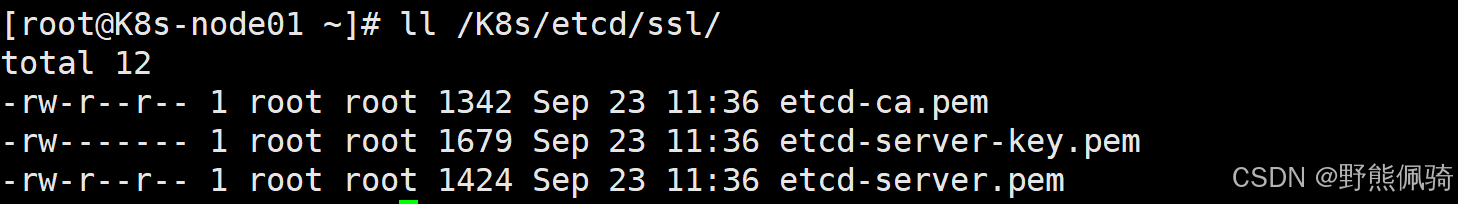

  • K8s-node01节点查看

[root@K8s-node01 ~]# ll /K8s/etcd/ssl/

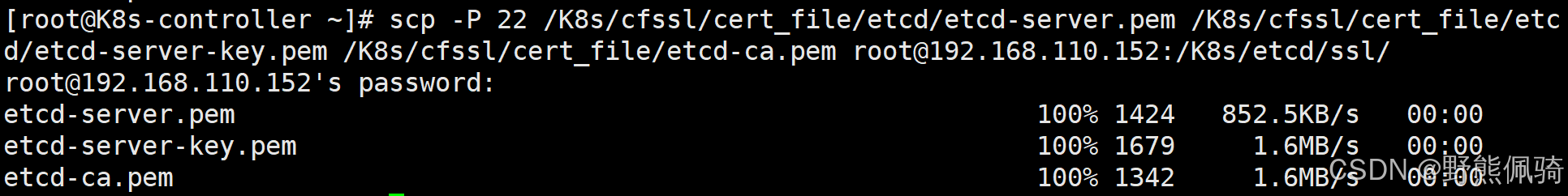

3）分发到K8s-node02节点

  • K8s-controller节点分发

[root@K8s-controller ~]# scp -P 22 /K8s/cfssl/cert_file/etcd/etcd-server.pem /K8s/cfssl/cert_file/etcd/etcd-server-key.pem /K8s/cfssl/cert_file/etcd-ca.pem root@192.168.110.152:/K8s/etcd/ssl/

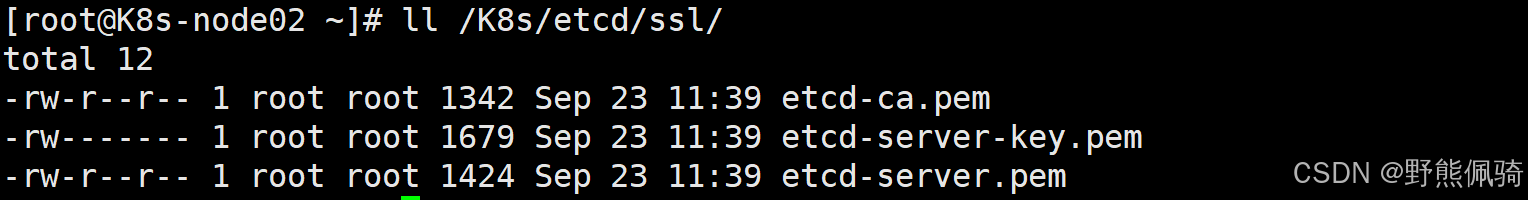

  • K8s-node02节点查看

[root@K8s-node02 ~]# ll /K8s/etcd/ssl/

3、下载etcd安装文件

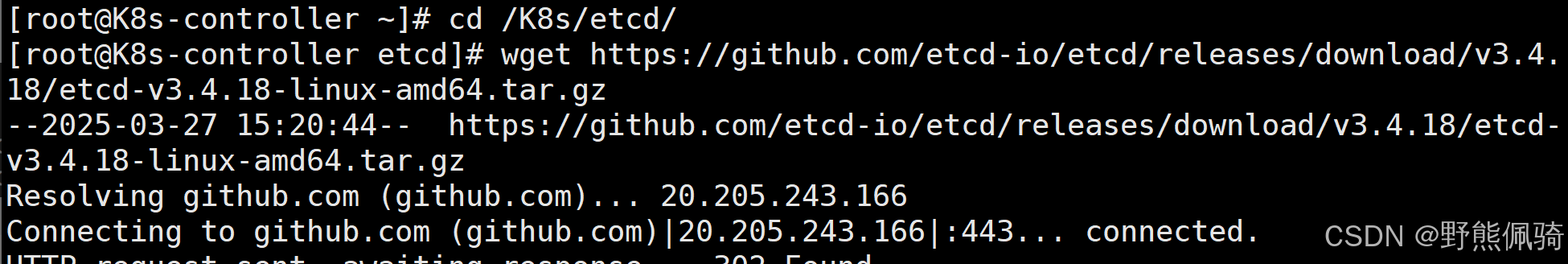

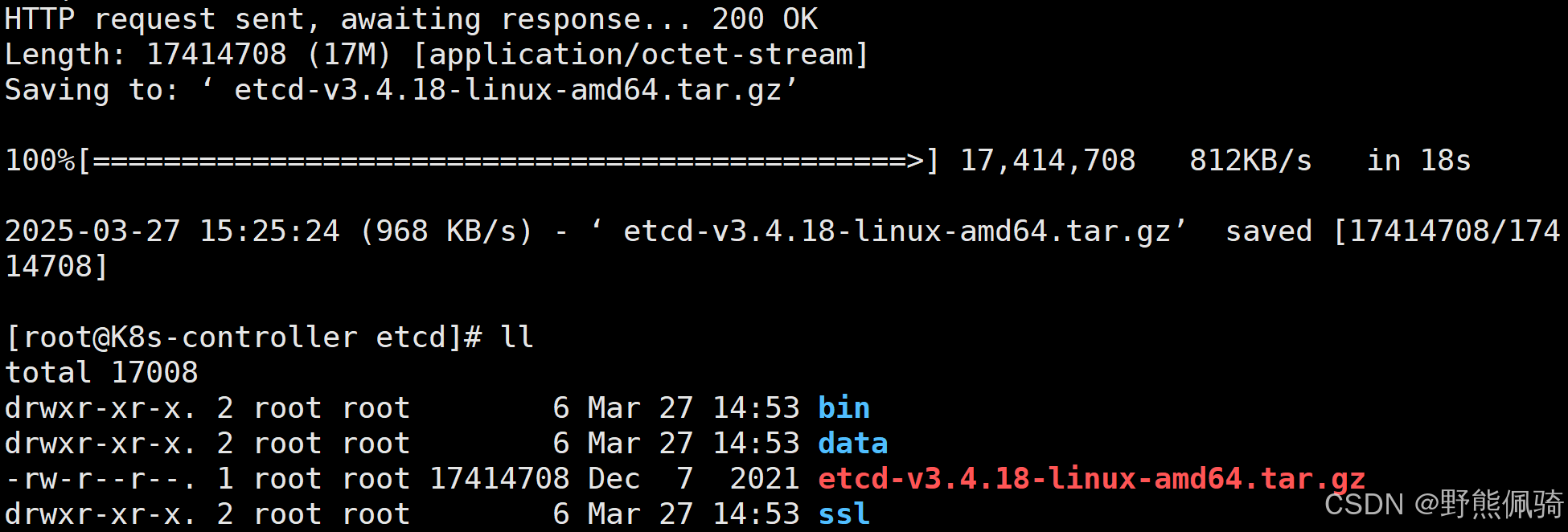

(1)、下载etcd安装文件

此处部署的是v3.4.18-linux-amd64版本，可根据实际环境选择相应的版本。

[root@K8s-controller ~]# cd /K8s/etcd/
[root@K8s-controller etcd]# wget https://github.com/etcd-io/etcd/releases/download/v3.4.18/etcd-v3.4.18-linux-amd64.tar.gz

(2)、分发etcd安装文件

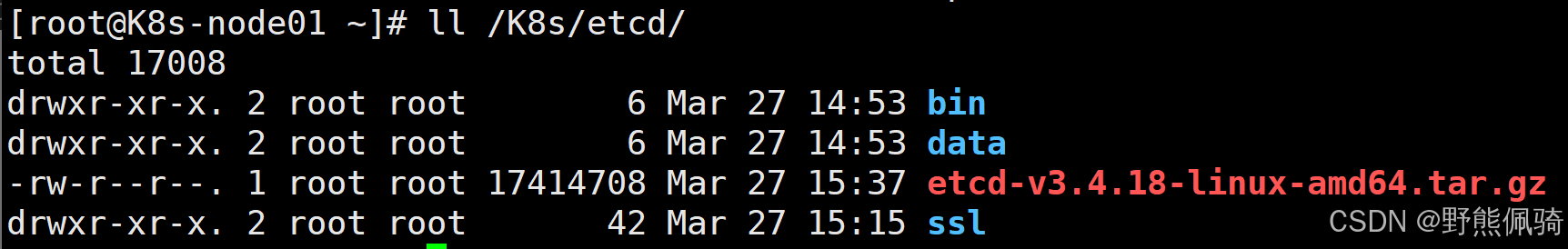

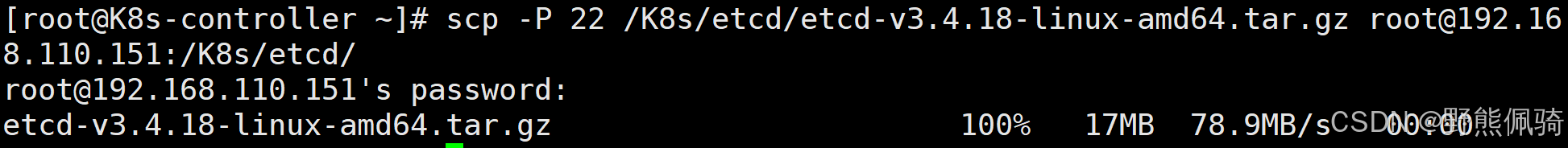

1）分发到K8s-node01节点

[root@K8s-controller ~]# scp -P 22 /K8s/etcd/etcd-v3.4.18-linux-amd64.tar.gz root@192.168.110.151:/K8s/etcd/

[root@K8s-node01 ~]# ll /K8s/etcd/

2）分发到K8s-node02节点

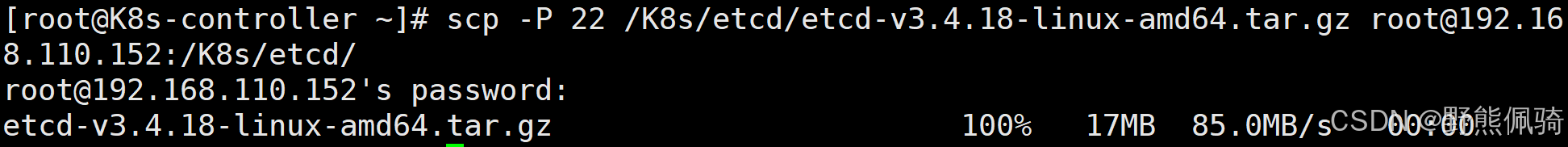

[root@K8s-controller ~]# scp -P 22 /K8s/etcd/etcd-v3.4.18-linux-amd64.tar.gz root@192.168.110.152:/K8s/etcd/

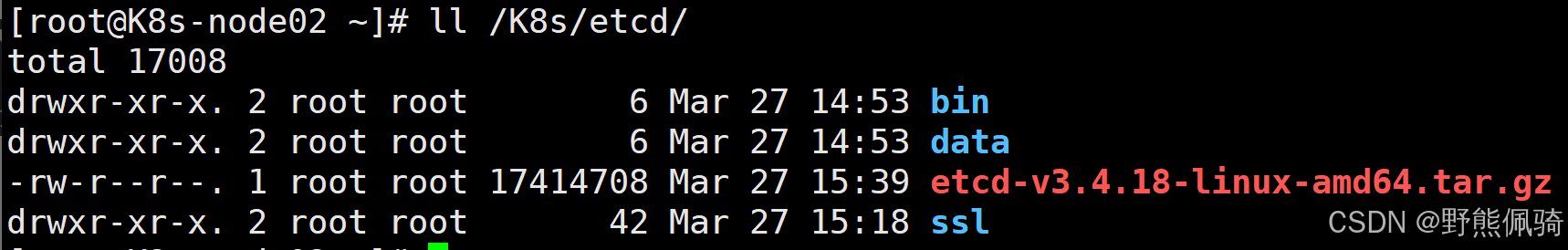

[root@K8s-node02 ~]# ll /K8s/etcd/

4、部署集群各节点etcd服务

(1)、K8s-controller节点

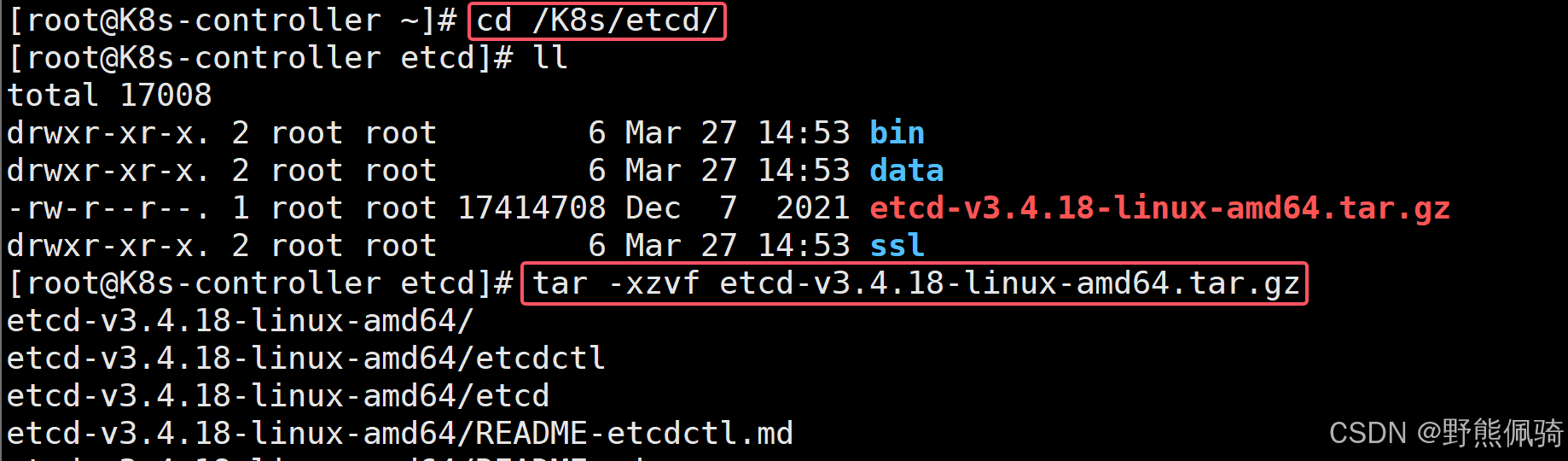

1）解压etcd安装文件
  • 解压etcd安装文件

[root@K8s-controller ~]# cd /K8s/etcd/

[root@K8s-controller etcd]# tar -xzvf etcd-v3.4.18-linux-amd64.tar.gz

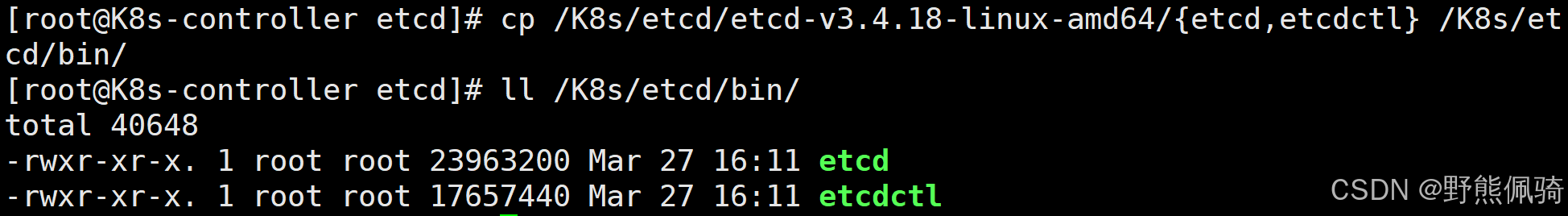

  • 复制解压后的可执行文件到etcd的bin目录

[root@K8s-controller etcd]# cp /K8s/etcd/etcd-v3.4.18-linux-amd64/{etcd,etcdctl} /K8s/etcd/bin/

[root@K8s-controller etcd]# ll /K8s/etcd/bin/

  • 创建etcdctl可执行文件软链接

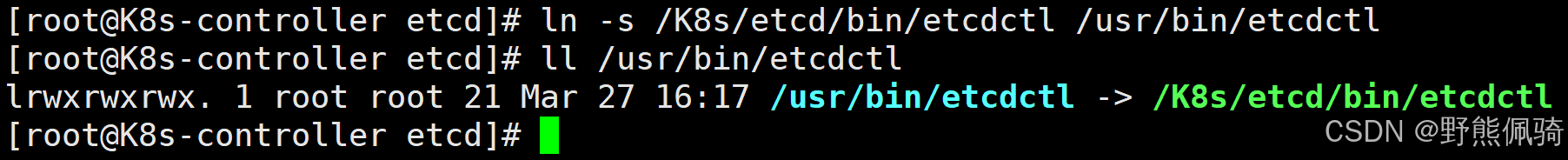

[root@K8s-controller etcd]# ln -s /K8s/etcd/bin/etcdctl /usr/bin/etcdctl

[root@K8s-controller etcd]# ll /usr/bin/etcdctl

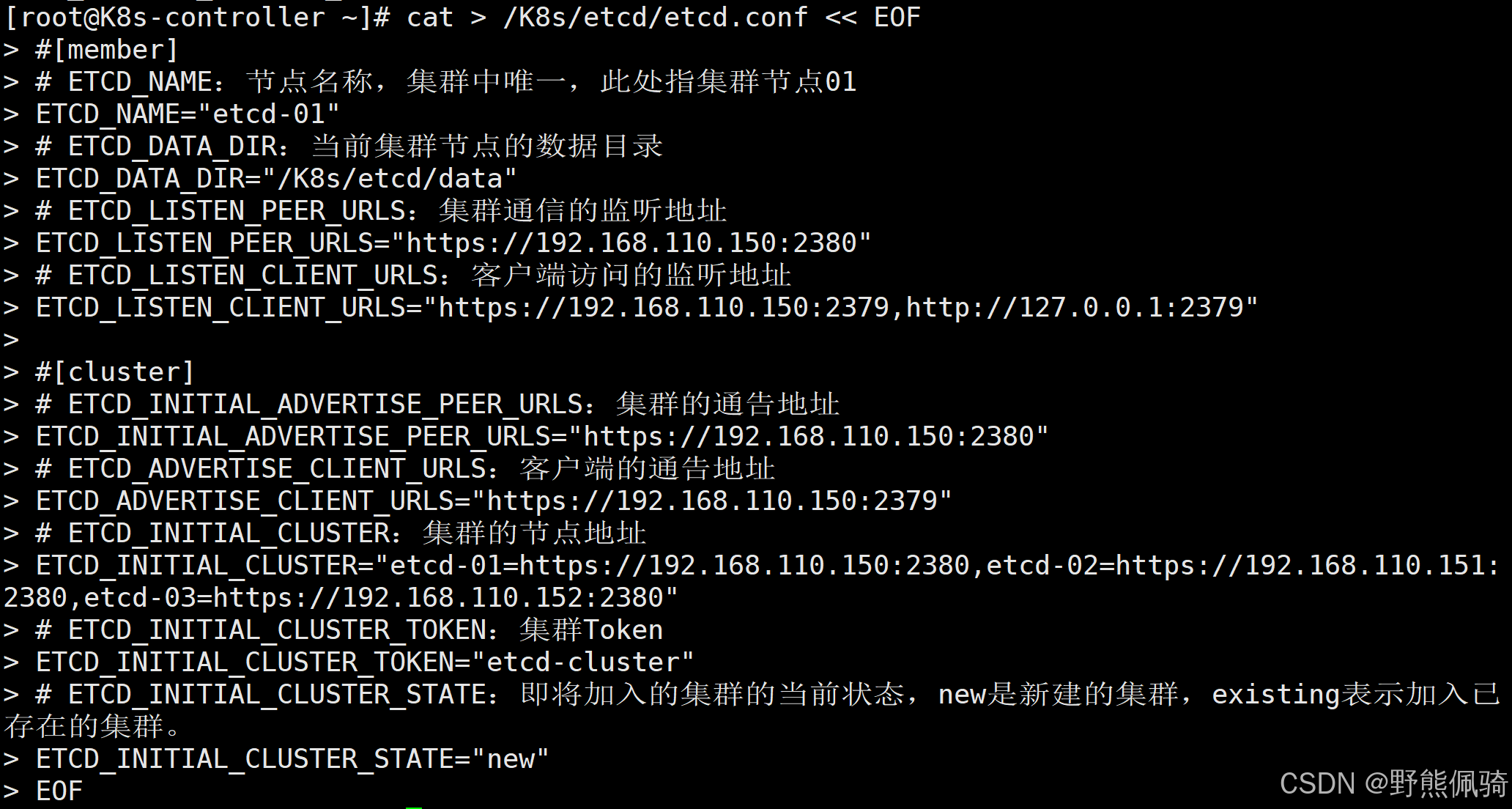

2）创建etcd服务配置文件

此处创建etcd服务配置文件/K8s/etcd/etcd.conf

[root@K8s-controller ~]# cat > /K8s/etcd/etcd.conf << EOF
#[member]
# ETCD_NAME：节点名称，集群中唯一，此处指集群节点01
ETCD_NAME="etcd-01"
# ETCD_DATA_DIR：当前集群节点的数据目录
ETCD_DATA_DIR="/K8s/etcd/data"
# ETCD_LISTEN_PEER_URLS：集群通信的监听地址
ETCD_LISTEN_PEER_URLS="https://192.168.110.150:2380"
# ETCD_LISTEN_CLIENT_URLS：客户端访问的监听地址
ETCD_LISTEN_CLIENT_URLS="https://192.168.110.150:2379,http://127.0.0.1:2379"

#[cluster]
# ETCD_INITIAL_ADVERTISE_PEER_URLS：集群的通告地址
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.110.150:2380"
# ETCD_ADVERTISE_CLIENT_URLS：客户端的通告地址
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.110.150:2379"
# ETCD_INITIAL_CLUSTER：集群的节点地址
ETCD_INITIAL_CLUSTER="etcd-01=https://192.168.110.150:2380,etcd-02=https://192.168.110.151:2380,etcd-03=https://192.168.110.152:2380"
# ETCD_INITIAL_CLUSTER_TOKEN：集群Token
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
# ETCD_INITIAL_CLUSTER_STATE：即将加入的集群的当前状态，new是新建的集群，existing表示加入已存在的集群。
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

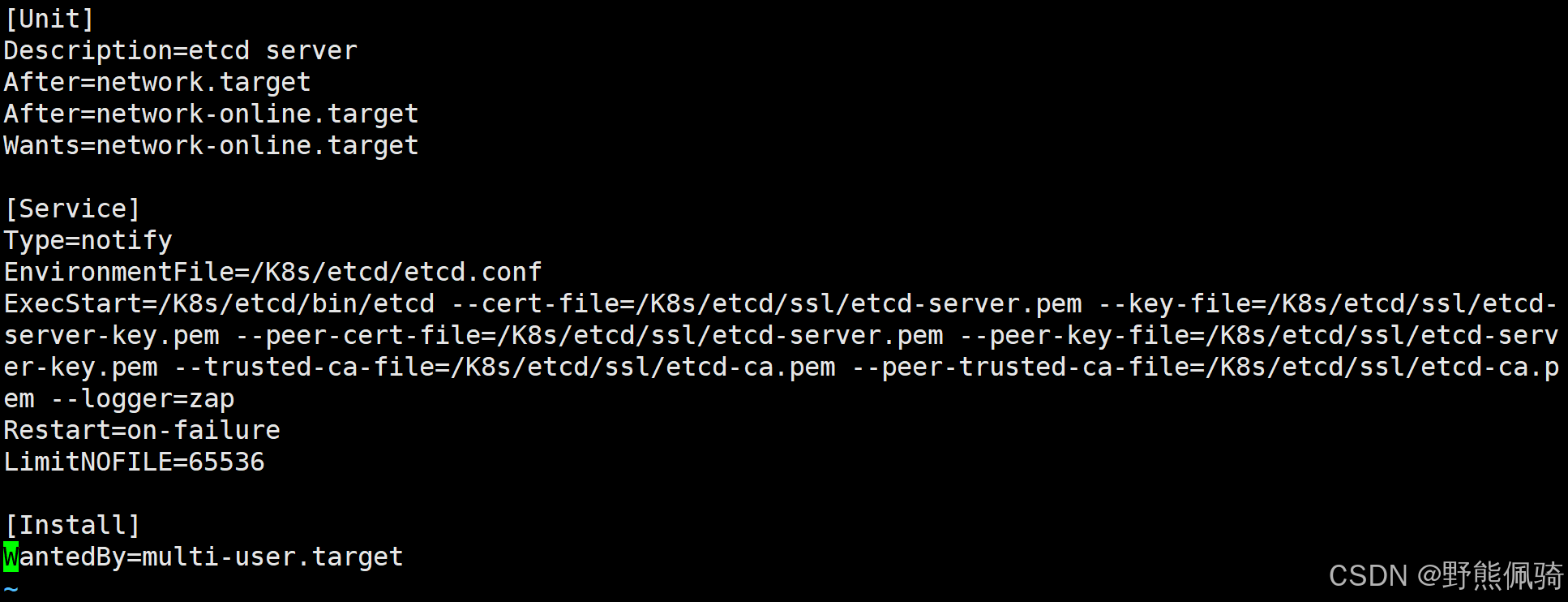

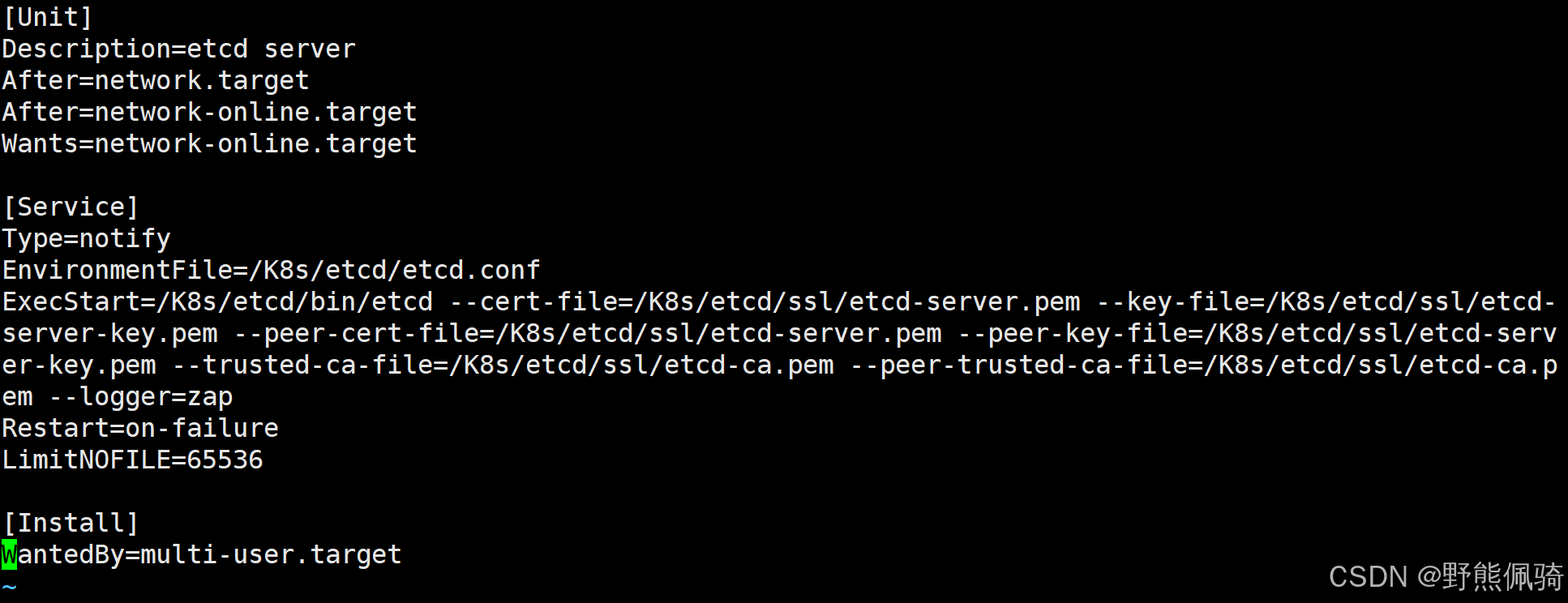

3）创建etcd.service文件

创建etcd.service文件，通过systemd来管理etcd服务。

[root@K8s-controller ~]# cat > /usr/lib/systemd/system/etcd.service << EOF

[Unit]
Description=etcd server
After=network.target
After=network-online.target
Wants=network-online.target

[Service]
Type=notify
EnvironmentFile=/K8s/etcd/etcd.confExecStart=/K8s/etcd/bin/etcd --cert-file=/K8s/etcd/ssl/etcd-server.pem --key-file=/K8s/etcd/ssl/etcd-server-key.pem --peer-cert-file=/K8s/etcd/ssl/etcd-server.pem --peer-key-file=/K8s/etcd/ssl/etcd-server-key.pem --trusted-ca-file=/K8s/etcd/ssl/etcd-ca.pem --peer-trusted-ca-file=/K8s/etcd/ssl/etcd-ca.pem --logger=zap
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target

EOF

(2)、K8s-node01节点

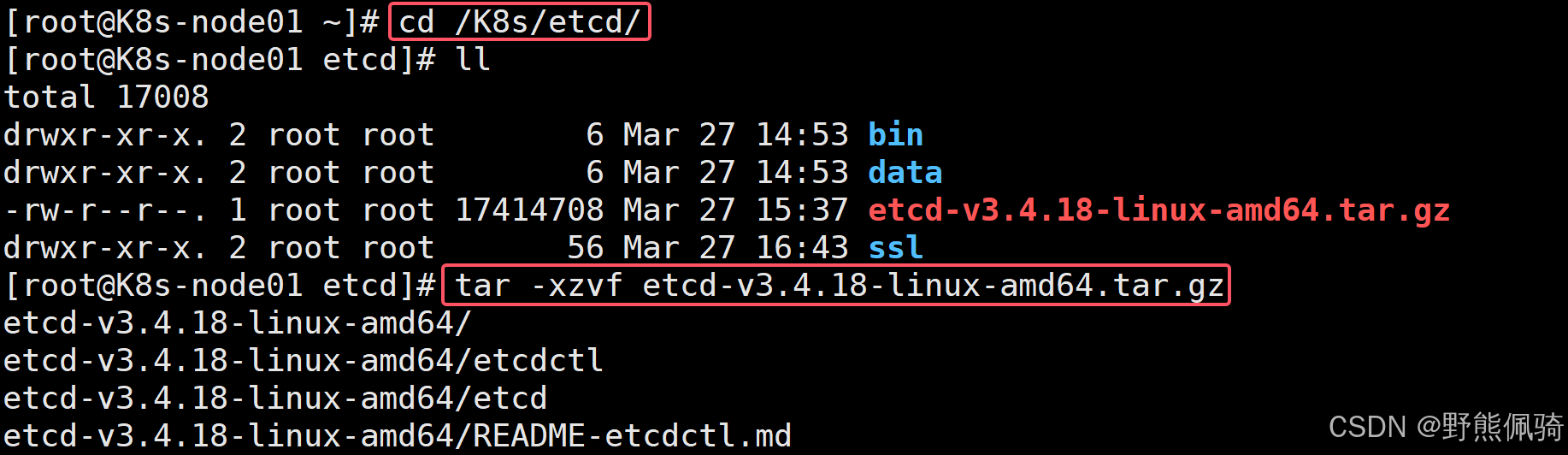

1）解压etcd安装文件

  • 解压etcd安装文件

[root@K8s-node01 ~]# cd /K8s/etcd/

[root@K8s-node01 etcd]# tar -xzvf etcd-v3.4.18-linux-amd64.tar.gz

  • 复制解压后的可执行文件到etcd的bin目录

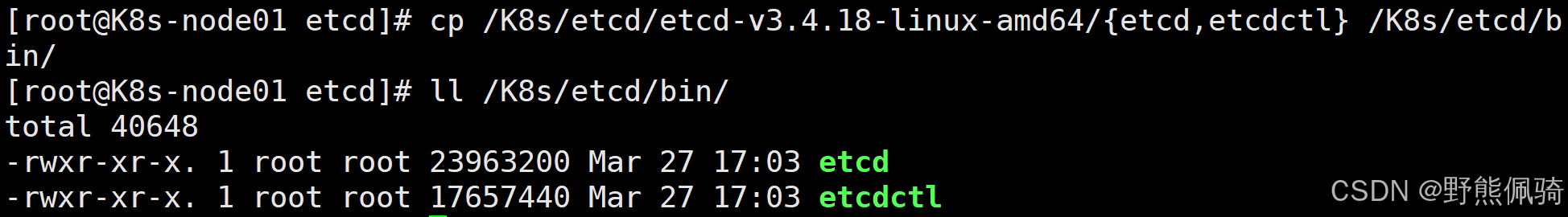

[root@K8s-node01 etcd]# cp /K8s/etcd/etcd-v3.4.18-linux-amd64/{etcd,etcdctl} /K8s/etcd/bin/
[root@K8s-node01 etcd]# ll /K8s/etcd/bin/

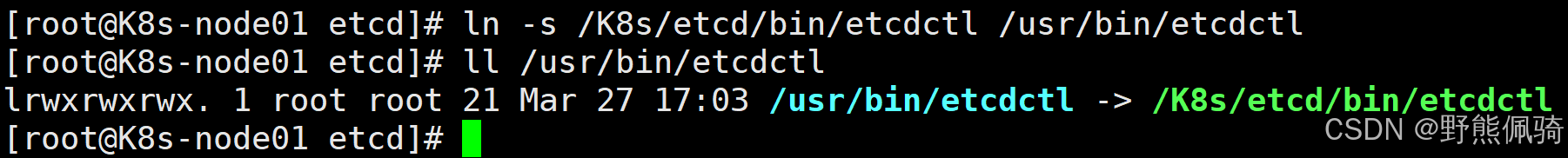

  • 创建etcdctl可执行文件软链接

[root@K8s-node01 etcd]# ln -s /K8s/etcd/bin/etcdctl /usr/bin/etcdctl
[root@K8s-node01 etcd]# ll /usr/bin/etcdctl

2）创建etcd服务配置文件

此处创建etcd服务配置文件/K8s/etcd/etcd.conf

[root@K8s-node01 ~]# cat > /K8s/etcd/etcd.conf << EOF
#[member]
# ETCD_NAME：节点名称，集群中唯一，此处指集群节点01
ETCD_NAME="etcd-02"
# ETCD_DATA_DIR：当前集群节点的数据目录
ETCD_DATA_DIR="/K8s/etcd/data"
# ETCD_LISTEN_PEER_URLS：集群通信的监听地址
ETCD_LISTEN_PEER_URLS="https://192.168.110.151:2380"
# ETCD_LISTEN_CLIENT_URLS：客户端访问的监听地址
ETCD_LISTEN_CLIENT_URLS="https://192.168.110.151:2379,http://127.0.0.1:2379"

#[cluster]
# ETCD_INITIAL_ADVERTISE_PEER_URLS：集群的通告地址
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.110.151:2380"
# ETCD_ADVERTISE_CLIENT_URLS：客户端的通告地址
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.110.151:2379"
# ETCD_INITIAL_CLUSTER：集群的节点地址
ETCD_INITIAL_CLUSTER="etcd-01=https://192.168.110.150:2380,etcd-02=https://192.168.110.151:2380,etcd-03=https://192.168.110.152:2380"
# ETCD_INITIAL_CLUSTER_TOKEN：集群Token
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
# ETCD_INITIAL_CLUSTER_STATE：即将加入的集群的当前状态，new是新建的集群，existing表示加入已存在的集群。
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

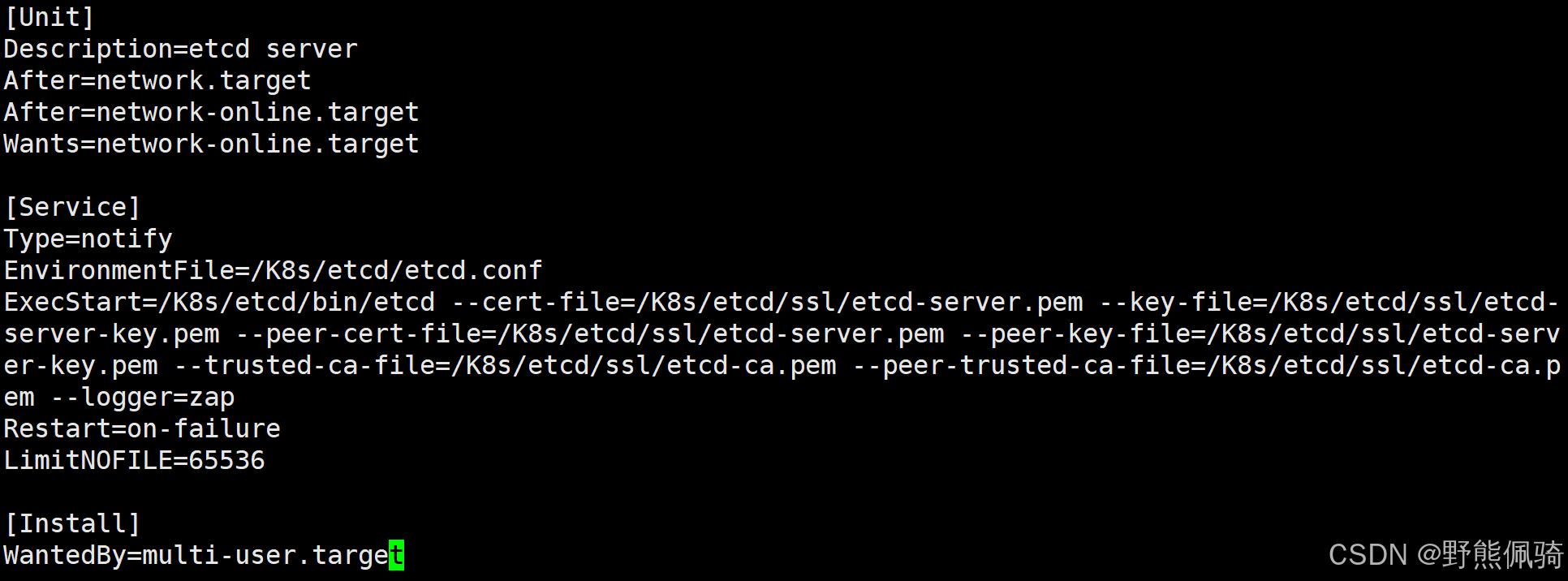

3）创建etcd.service文件

创建etcd.service文件，通过systemd来管理etcd服务。

[root@K8s-node01 ~]# cat > /usr/lib/systemd/system/etcd.service << EOF

[Unit]
Description=etcd server
After=network.target
After=network-online.target
Wants=network-online.target

[Service]
Type=notify
EnvironmentFile=/K8s/etcd/etcd.conf
ExecStart=/K8s/etcd/bin/etcd --cert-file=/K8s/etcd/ssl/etcd-server.pem --key-file=/K8s/etcd/ssl/etcd-server-key.pem --peer-cert-file=/K8s/etcd/ssl/etcd-server.pem --peer-key-file=/K8s/etcd/ssl/etcd-server-key.pem --trusted-ca-file=/K8s/etcd/ssl/etcd-ca.pem --peer-trusted-ca-file=/K8s/etcd/ssl/etcd-ca.pem --logger=zap
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target

EOF

(3)、K8s-node02节点

1）解压etcd安装文件

  • 解压etcd安装文件

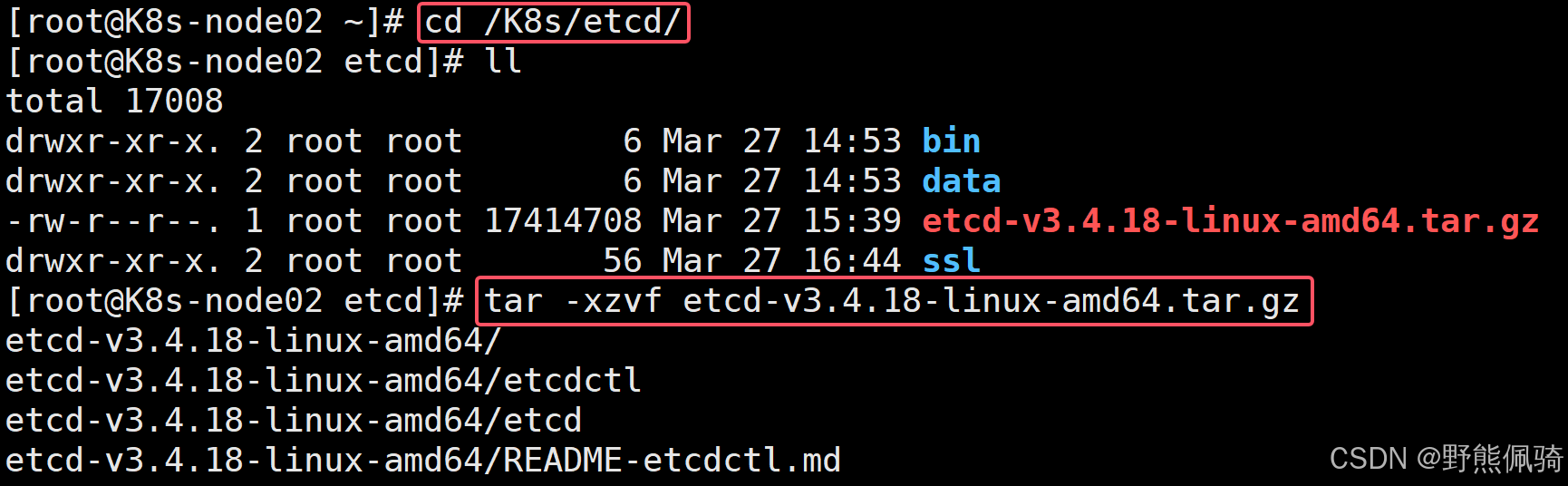

[root@K8s-node02 ~]# cd /K8s/etcd/

[root@K8s-node02 etcd]# tar -xzvf etcd-v3.4.18-linux-amd64.tar.gz

  • 复制解压后的可执行文件到etcd的bin目录

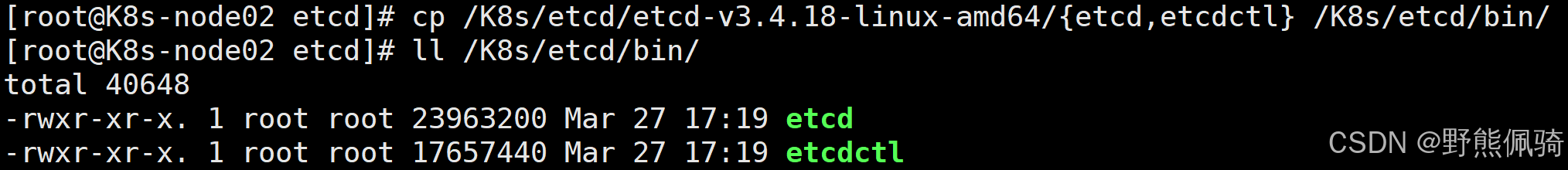

[root@K8s-node02 etcd]# cp /K8s/etcd/etcd-v3.4.18-linux-amd64/{etcd,etcdctl} /K8s/etcd/bin/
[root@K8s-node02 etcd]# ll /K8s/etcd/bin/

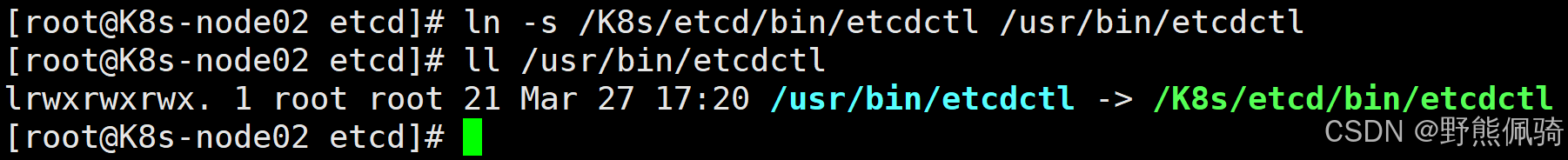

  • 创建etcdctl可执行文件软链接

[root@K8s-node02 etcd]# ln -s /K8s/etcd/bin/etcdctl /usr/bin/etcdctl
[root@K8s-node02 etcd]# ll /usr/bin/etcdctl

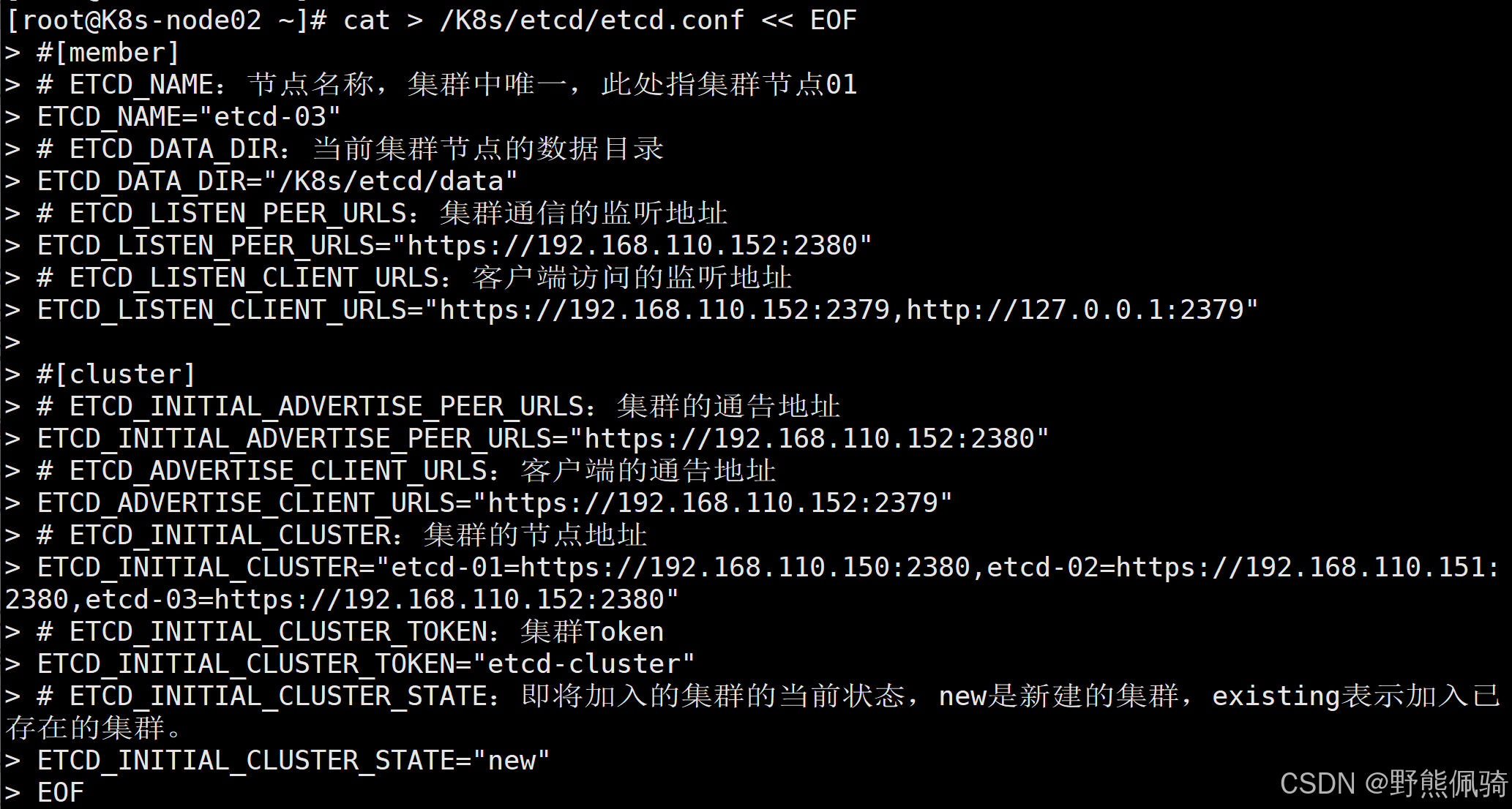

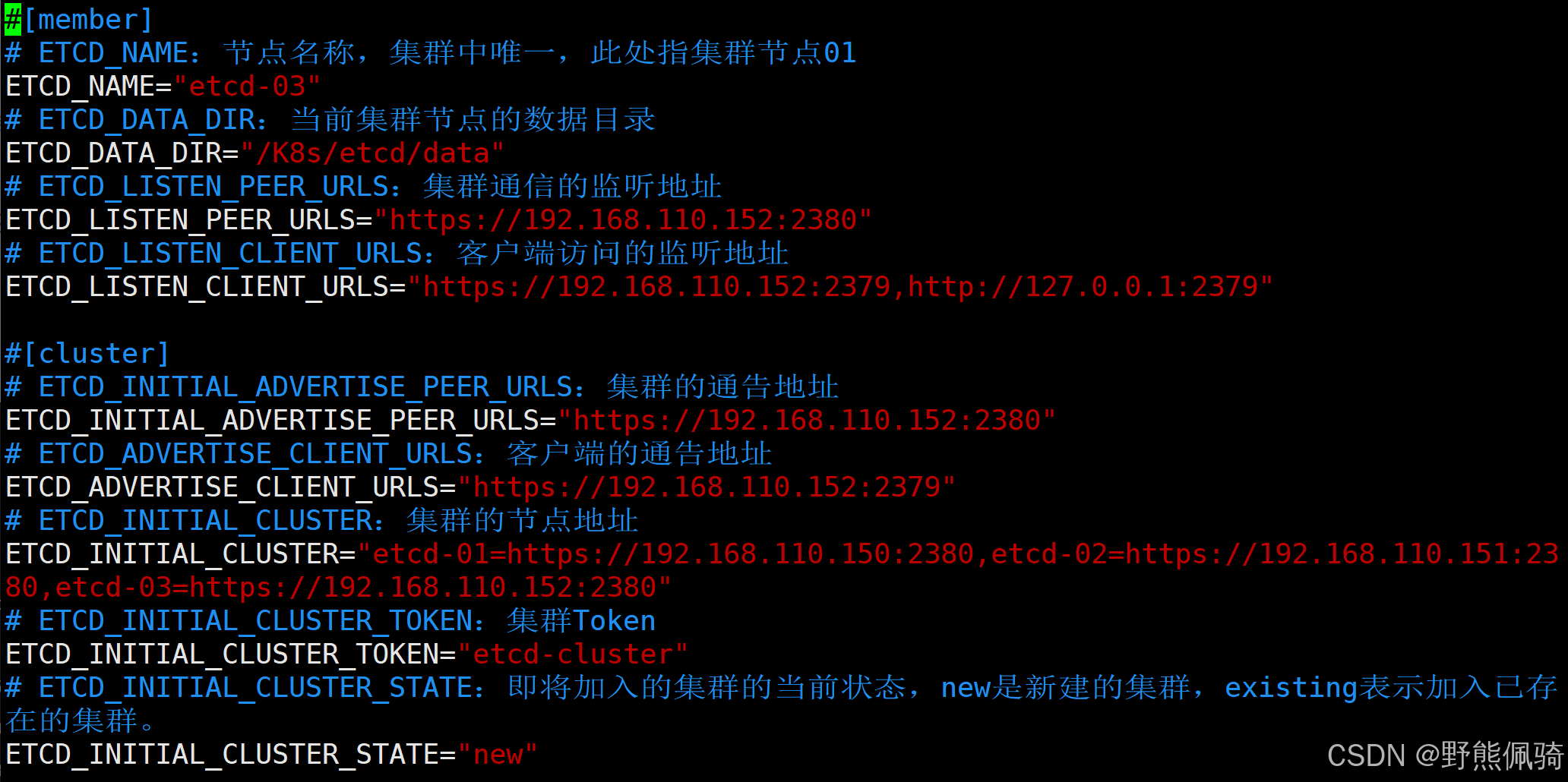

2）创建etcd服务配置文件

此处创建etcd服务配置文件/K8s/etcd/etcd.conf

[root@K8s-node02 ~]# cat > /K8s/etcd/etcd.conf << EOF
#[member]
# ETCD_NAME：节点名称，集群中唯一，此处指集群节点01
ETCD_NAME="etcd-03"
# ETCD_DATA_DIR：当前集群节点的数据目录
ETCD_DATA_DIR="/K8s/etcd/data"
# ETCD_LISTEN_PEER_URLS：集群通信的监听地址
ETCD_LISTEN_PEER_URLS="https://192.168.110.152:2380"
# ETCD_LISTEN_CLIENT_URLS：客户端访问的监听地址
ETCD_LISTEN_CLIENT_URLS="https://192.168.110.152:2379,http://127.0.0.1:2379"

#[cluster]
# ETCD_INITIAL_ADVERTISE_PEER_URLS：集群的通告地址
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.110.152:2380"
# ETCD_ADVERTISE_CLIENT_URLS：客户端的通告地址
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.110.152:2379"
# ETCD_INITIAL_CLUSTER：集群的节点地址
ETCD_INITIAL_CLUSTER="etcd-01=https://192.168.110.150:2380,etcd-02=https://192.168.110.151:2380,etcd-03=https://192.168.110.152:2380"
# ETCD_INITIAL_CLUSTER_TOKEN：集群Token
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
# ETCD_INITIAL_CLUSTER_STATE：即将加入的集群的当前状态，new是新建的集群，existing表示加入已存在的集群。
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

3）创建etcd.service文件

创建etcd.service文件，通过systemd来管理etcd服务。

[root@K8s-node02 ~]# cat > /usr/lib/systemd/system/etcd.service << EOF

[Unit]
Description=etcd server
After=network.target
After=network-online.target
Wants=network-online.target

[Service]
Type=notify
EnvironmentFile=/K8s/etcd/etcd.conf
ExecStart=/K8s/etcd/bin/etcd --cert-file=/K8s/etcd/ssl/etcd-server.pem --key-file=/K8s/etcd/ssl/etcd-server-key.pem --peer-cert-file=/K8s/etcd/ssl/etcd-server.pem --peer-key-file=/K8s/etcd/ssl/etcd-server-key.pem --trusted-ca-file=/K8s/etcd/ssl/etcd-ca.pem --peer-trusted-ca-file=/K8s/etcd/ssl/etcd-ca.pem --logger=zap
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target

EOF

5、启动集群各节点etcd服务

        此处需要注意的是，至少同时启动两个集群节点，否则会有集群节点连接失败的信息，导致集群启动失败。

        当集群无法正常启动时，可以使用命令“journalctl -xeu etcd.service”或者命令“journalctl -u etcd.service”查看启动失败的原因。

(1)、启动K8s-controller节点etcd服务

1）设置开机启动etcd服务

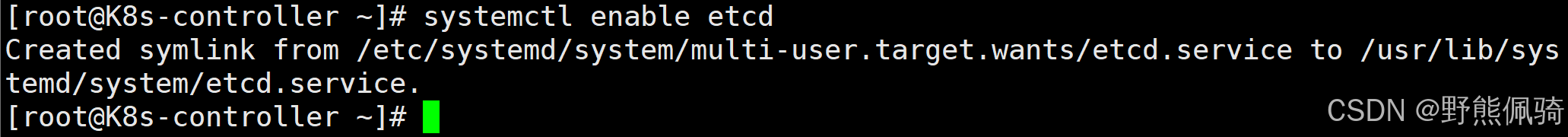

[root@K8s-controller ~]# systemctl enable etcd

2）启动etcd服务

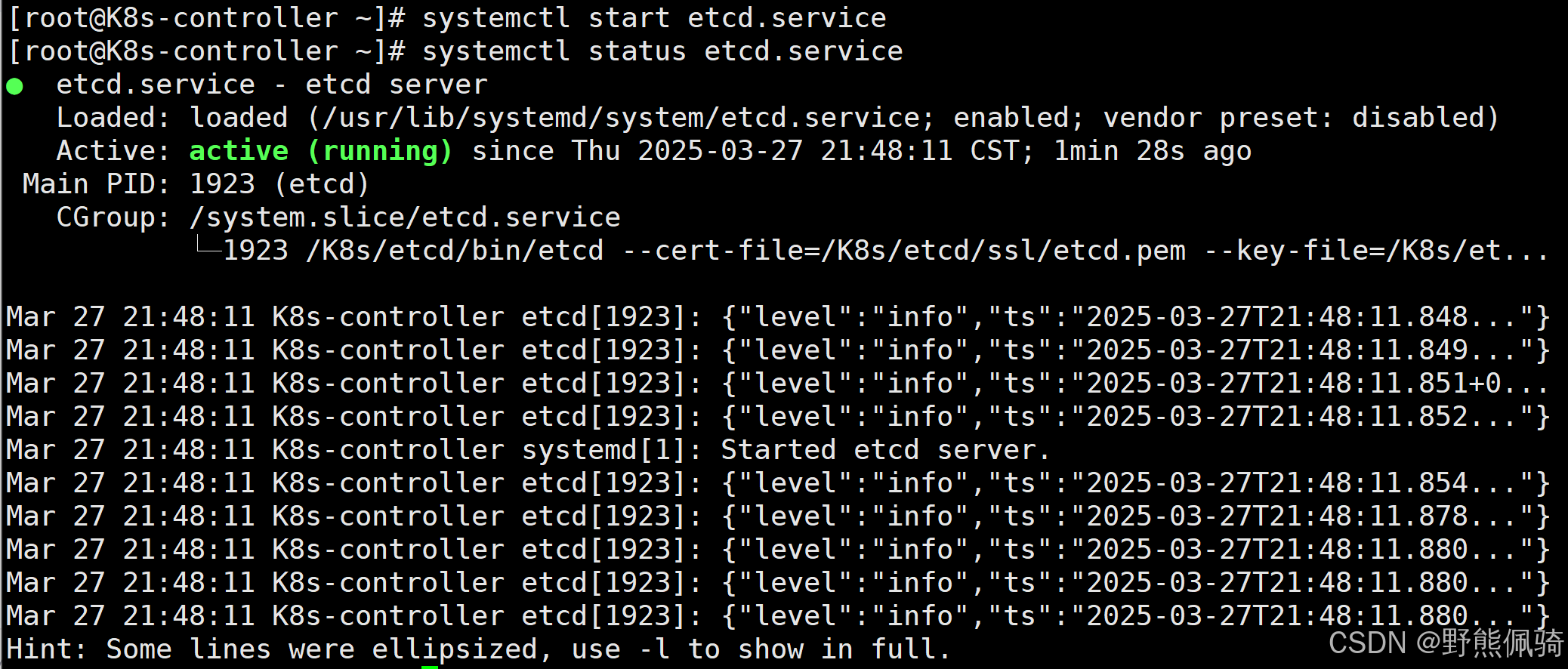

[root@K8s-controller ~]# systemctl start etcd.service
[root@K8s-controller ~]# systemctl status etcd.service

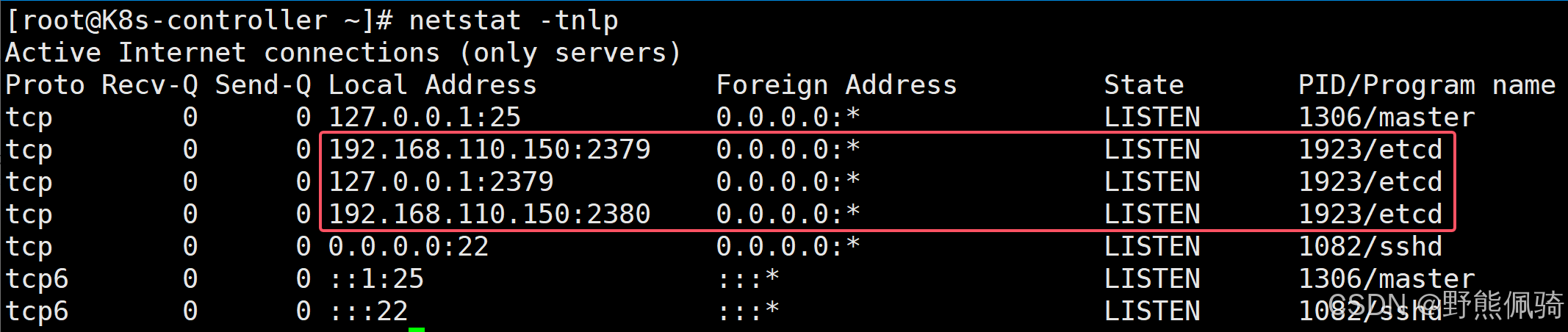

[root@K8s-controller ~]# netstat -tnlp

(2)、启动K8s-node01节点etcd服务

1）设置开机启动etcd服务

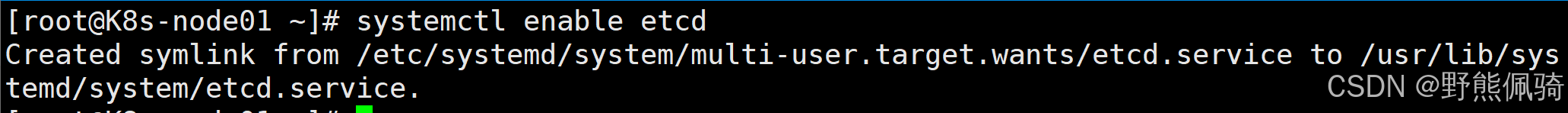

[root@K8s-node01 ~]# systemctl enable etcd

2）启动etcd服务

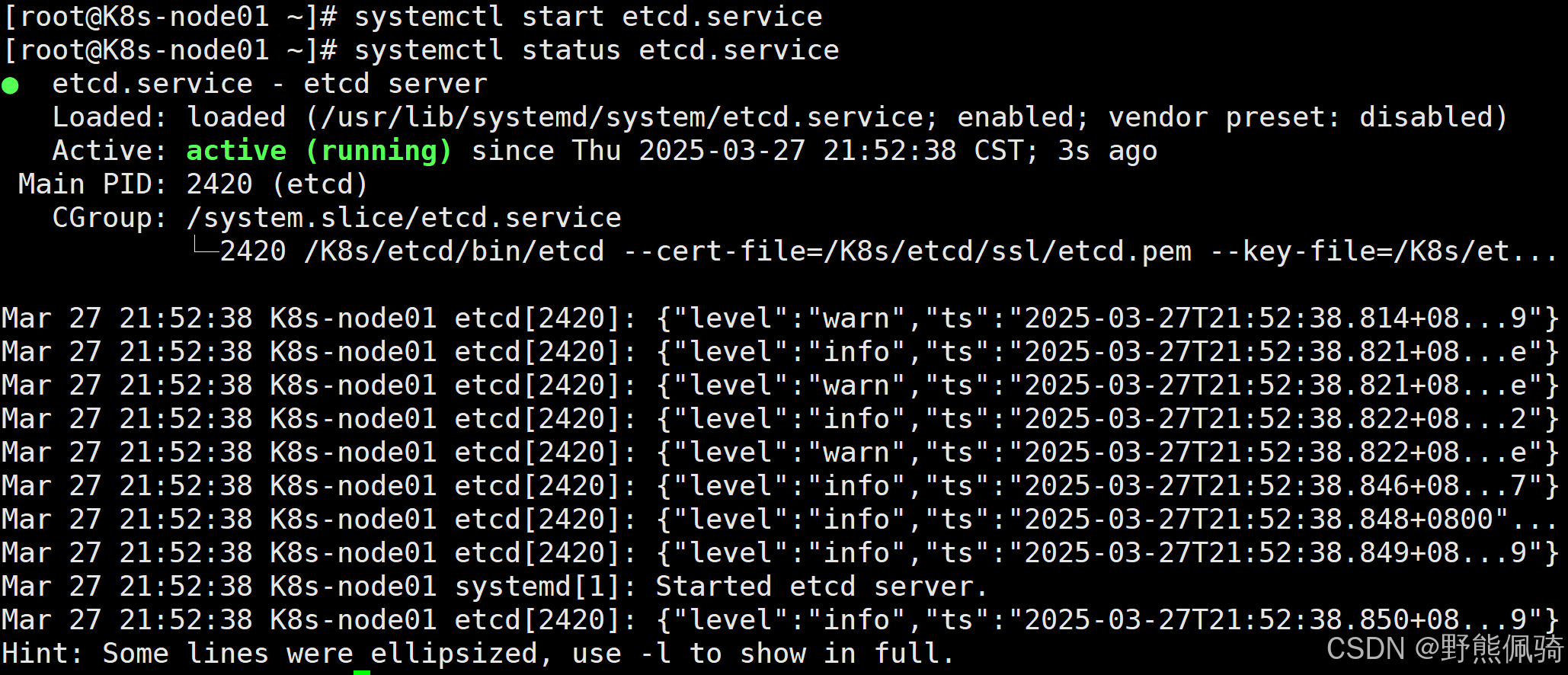

[root@K8s-node01 ~]# systemctl start etcd.service
[root@K8s-node01 ~]# systemctl status etcd.service

[root@K8s-node01 ~]# netstat -tnlp

(3)、启动K8s-node02节点etcd服务

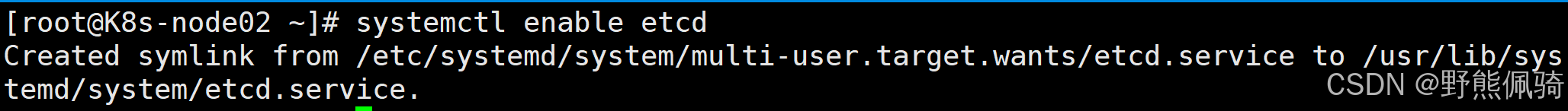

1）设置开机启动etcd服务

[root@K8s-node02 ~]# systemctl enable etcd

2）启动etcd服务

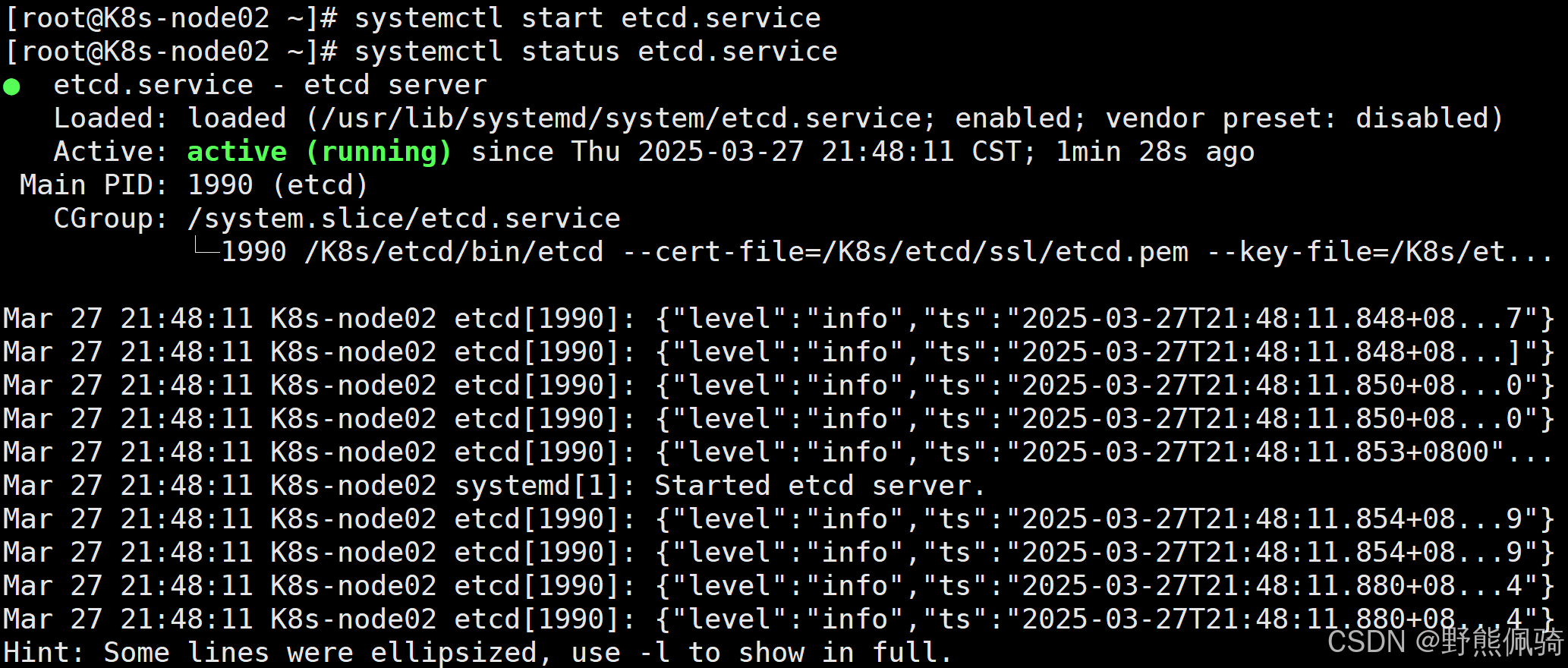

[root@K8s-node02 ~]# systemctl start etcd.service
[root@K8s-node02 ~]# systemctl status etcd.service

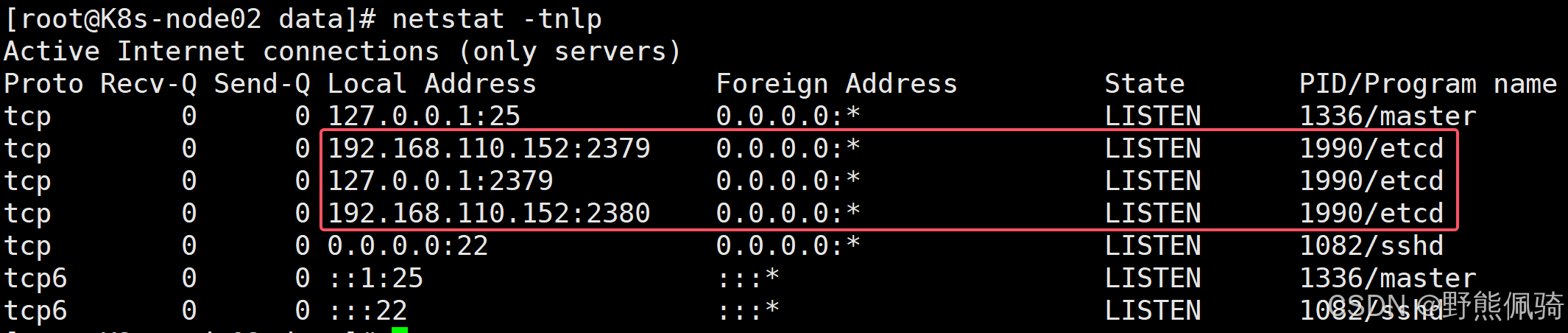

[root@K8s-node02 data]# netstat -tnlp

6、验证etcd集群状态

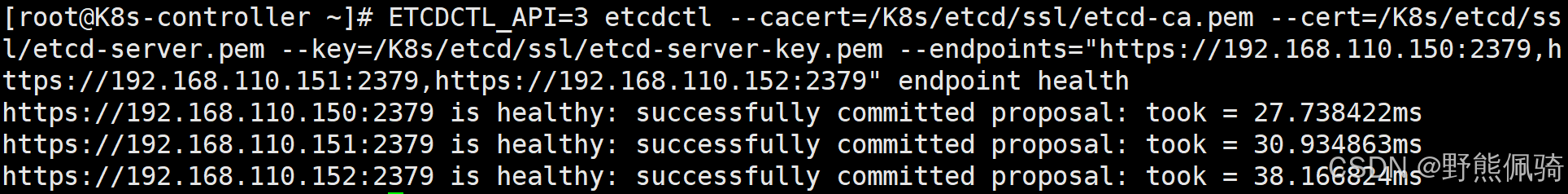

(1)、查看etcd集群健康状态

[root@K8s-controller ~]# ETCDCTL_API=3 etcdctl --cacert=/K8s/etcd/ssl/etcd-ca.pem --cert=/K8s/etcd/ssl/etcd-server.pem --key=/K8s/etcd/ssl/etcd-server-key.pem --endpoints="https://192.168.110.150:2379,https://192.168.110.151:2379,https://192.168.110.152:2379" endpoint health

由上可见，etcd三个集群节点状态均为健康。

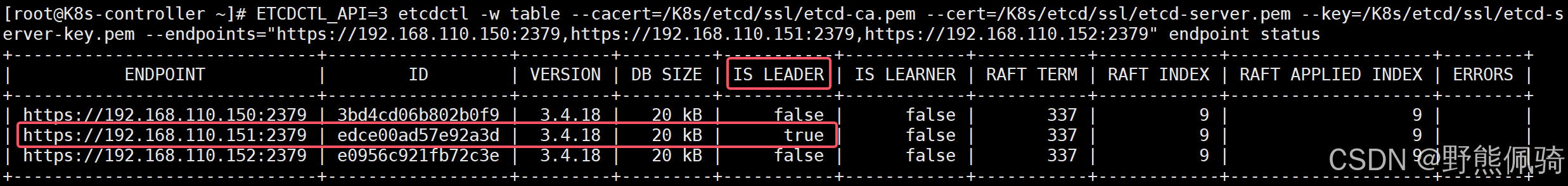

(2)、查看etcd集群LEADER节点

[root@K8s-controller ~]# ETCDCTL_API=3 etcdctl -w table --cacert=/K8s/etcd/ssl/etcd-ca.pem --cert=/K8s/etcd/ssl/etcd-server.pem --key=/K8s/etcd/ssl/etcd-server-key.pem --endpoints="https://192.168.110.150:2379,https://192.168.110.151:2379,https://192.168.110.152:2379" endpoint status

由上可见，192.168.110.151节点(K8s-controller)为LEADER节点
