第6章串数组：稀疏矩阵三元组顺序表的行逻辑连接顺序表

2. 行逻辑链接的顺序表

（1）传统矩阵乘法及其在稀疏场景下的局限

首先回顾标准的矩阵乘法。假设有两个矩阵 $A=(a_{ij}{)}_{m\times r}$ 和 $B=(b_{ij}{)}_{r\times n}$，它们的乘积为一个新矩阵 $C=(c_{ij}{)}_{m\times n}$，记作 $C=AB$。

根据定义，结果矩阵 $C$ 中的任意一个元素 $c_{ij}$（第 $i$ 行第 $j$ 列的元素）是通过将矩阵 $A$ 的第 $i$ 行与矩阵 $B$ 的第 $j$ 列的对应元素相乘再求和得到的。其数学公式为：
$$c_{ij}=\sum _{k=1}^r{a}_{ik}{b}_{kj}=a_{i1}{b}_{1j}+a_{i2}{b}_{2j}+\cdots +a_{ir}{b}_{rj}$$
这个定义可以直接转化为一个通用的计算算法，如下所示（注意：此处伪代码的数组索引从1开始，以贴合数学定义）：

// 计算 C = A * B
for(i = 1; i <= m; ++i){      // 遍历A的每一行for(j = 1; j <= n; ++j){  // 遍历B的每一列C[i][j] = 0;          // 初始化累加器for(k = 1; k <= r; ++k){ // 计算点积C[i][j] += A[i][k] * B[k][j];}}
}

该算法的时间复杂度为 $O(m\times n\times r)$，因为它对 $C$ 矩阵的 $m\times n$ 个元素中的每一个都执行了 $r$ 次乘法和加法。

然而，当这个算法应用于稀疏矩阵（即大部分元素为零的矩阵）时，其效率会变得非常低下。原因在于，无论 $a_{ik}$ 或 $b_{kj}$ 是否为零，上述算法都会执行一次乘法运算。在稀疏矩阵中，大量的乘法都是 非零项 * 0 或 0 * 0，这些都是无效计算，因为它们的乘积必然为零，对最终的累加和没有任何贡献，却白白消耗了计算资源。

（2）基于三元组表示的思考与新挑战

为了节省存储空间，通常使用三元组顺序表来表示稀疏矩阵，只存储非零元素的位置（行、列）和值。看一个具体的例子。假设有两个稀疏矩阵 $M$ 和 $N$，求它们的乘积 $Q=MN$。

$$M={\left[\begin{array}{cccc}3& 0& 0& 5\\ 0& -1& 0& 0\\ 2& 0& 0& 0\end{array}\right]}_{3\times 4},N={\left[\begin{array}{cc}0& 2\\ 1& 0\\ -2& 4\\ 0& 0\end{array}\right]}_{4\times 2}⟹Q=MN={\left[\begin{array}{cc}0& 6\\ -1& 0\\ 0& 4\end{array}\right]}_{3\times 2}$$

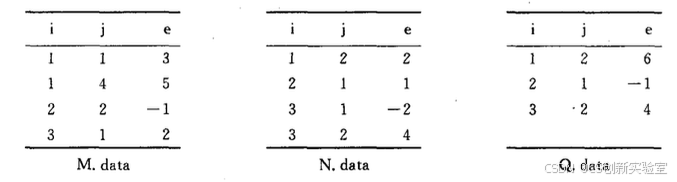

它们对应的三元组顺序表 M.data, N.data, Q.data 如图 6.7.2 所示：

图 6.7.2 稀疏矩阵乘法的三元组顺序表

为了避免无效计算，新思路应该是：只对两个矩阵中的非零元进行运算。

根据乘法公式 $c_{ij}=\sum a_{ik}{b}_{kj}$，要计算出结果矩阵 $Q$ 中的一个非零元 $Q_{ij}$，需要找到所有满足“$M$ 的列号等于 $N$ 的行号”的非零元对 $(M_{ik},N_{kj})$，然后将它们的乘积 $M_{ik}\times N_{kj}$ 累加起来。

例如，计算 $Q_{12}$：$Q_{12}=M_{11}{N}_{12}+M_{12}{N}_{22}+M_{13}{N}_{32}+M_{14}{N}_{42}$，在三元组表中，只关心非零项：

• 矩阵 $M$ 的第1行有两个非零元：$M_{11}=3$ 和 $M_{14}=5$。

• 需要找到 $N$ 中行号为 1 和 4 的非零元。

  • 遍历 N.data，发现行号为 1 的非零元是 $N_{12}=2$。
  • 遍历 N.data，没有发现行号为 4 的非零元。

• 因此，$Q_{12}=M_{11}\times N_{12}=3\times 2=6$。

这个过程暴露了一个新的性能瓶颈：为了找到矩阵 $N$ 中特定行（例如第 $k$ 行）的所有非零元，必须从头到尾扫描整个 N.data 三元组表。如果矩阵 $M$ 有很多非零元，这个查找过程需要反复进行，效率极低。

（3）解决方案：行逻辑链接的顺序表 (RLSMatrix)

为了解决上述查找效率低下的问题，需要一种能快速定位到矩阵 $N$ 任意一行的所有非零元的数据结构。一个巧妙的解决方案是增加一个辅助数组，称之为 rpos (row position)，用来记录每一行的第一个非零元在三元组表 data 中的起始位置。将这种带有 rpos 数组的三元组表称为行逻辑链接的顺序表（Row-wise Logically Linked Sequential List）。

其数据结构定义如下：

typedef struct {Triple data[MAXSIZE + 1];  // 非零元三元组表（依然是核心）int rpos[MAXRC + 1];       // 各行第一个非零元的位置表（新增的“索引”）int mu, nu, tu;            // 矩阵的行数、列数和非零元个数
} RLSMatrix;

这里的“行逻辑链接”并非指真正的指针链表，而是通过 rpos 数组建立了行号与 data 数组下标之间的逻辑关系，实现了快速跳转。

以矩阵 $N$ 为例，它的 rpos 数组如下表所示：

行号 row	1	2	3	4	5 (额外项)
rpos[row]	1	2	3	5	5

这个 rpos 数组的含义是：

• rpos[1] = 1：第1行的第一个非零元在 N.data 的第1个位置。
• rpos[2] = 2：第2行的第一个非零元在 N.data 的第2个位置。
• rpos[3] = 3：第3行的第一个非零元在 N.data 的第3个位置。
• rpos[4] = 5：第4行没有非零元。我们约定，如果某一行没有非零元，它的 rpos 值等于下一行非零元的起始位置。

一个非常关键的设计是，可以利用 rpos 数组轻松确定任一行的非零元区间：矩阵第 i 行的所有非零元，存储在 data 数组的 [rpos[i], rpos[i+1] - 1] 这个区间内。

• 第1行的非零元区间：[rpos[1], rpos[2] - 1] 即 [1, 1]。
• 第2行的非零元区间：[rpos[2], rpos[3] - 1] 即 [2, 2]。
• 第3行的非零元区间：[rpos[3], rpos[4] - 1] 即 [3, 4]。
• 第4行的非零元区间：[rpos[4], rpos[5] - 1] 即 [5, 4]，这是一个空区间，表示该行没有非零元。

为了让这个规则对最后一行也通用，通常会增加一个“哨兵”项 rpos[nu+1] = tu + 1。这样，就能用统一的方式处理所有行，而无需在代码中为最后一行编写特殊逻辑。

（4）高效的稀疏矩阵乘法算法

有了行逻辑链接顺序表，就可以设计出高效的乘法算法了。其核心思想是：逐行计算结果矩阵 $Q$。

【算法步骤】

1. 初始化：创建结果矩阵 $Q$，确定其维度为 $m\times n$。
2. 逐行处理：遍历矩阵 $M$ 的每一行（设为第 arow 行）。
3. 设立累加器：为即将计算的 $Q$ 的第 arow 行，准备一个临时的累加器数组 ctemp（长度为 $Q$ 的列数 n），并全部清零。
4. 计算乘积累加：
   a. 遍历 $M$ 在第 arow 行的所有非零元 $M_{arow,k}$。
   b. 对于每一个 $M_{arow,k}$，它的列号是 k。我们利用 N.rpos 快速定位到 $N$ 的第 k 行的所有非零元 $N_{k,j}$。
   c. 将乘积 $M_{arow,k}\times N_{k,j}$ 累加到 ctemp[j] 中。
5. 压缩存储：当 $M$ 的第 arow 行处理完毕后，ctemp 数组就完整地存储了 $Q$ 的第 arow 行的最终结果。此时，遍历 ctemp 数组，将其中不为零的元素 (arow, j, ctemp[j]) 作为新的三元组存入 Q.data 中。
6. 循环：重复步骤 2-5，直到 $M$ 的所有行都处理完毕。

【算法描述】

Status MultSMatrix(RLSMatrix M, RLSMatrix N, RLSMatrix &Q) {// 检查矩阵乘法条件if (M.nu != N.mu) return ERROR;// 初始化结果矩阵 QQ.mu = M.mu; Q.nu = N.nu; Q.tu = 0;if (M.tu == 0 || N.tu == 0) return OK; // 如果任一矩阵为空，结果必为空// 为 N 创建 rpos 数组（假设 N 已经是以 RLSMatrix 形式传入）// （若 N 不是 RLSMatrix，则需先预处理 N，生成其 rpos 数组）// 逐行计算 Q 的元素for (arow = 1; arow <= M.mu; ++arow) {// 1. 临时累加器数组，用于存放 Q 矩阵第 arow 行的计算结果float ctemp[Q.nu + 1] = {0};// 记录 Q 中当前行的第一个非零元将要存放的位置Q.rpos[arow] = Q.tu + 1;// 2. 遍历 M 矩阵第 arow 行的所有非零元// M 第 arow 行的非零元在 M.data 中的范围是 [M.rpos[arow], M.rpos[arow+1]-1]int p_end = (arow < M.mu) ? M.rpos[arow + 1] : M.tu + 1;for (p = M.rpos[arow]; p < p_end; ++p) {int brow = M.data[p].j; // M 元素的列号，即 N 元素的行号// 3. 利用 N.rpos 快速找到 N 矩阵第 brow 行的所有非零元并相乘累加int q_end = (brow < N.mu) ? N.rpos[brow + 1] : N.tu + 1;for (q = N.rpos[brow]; q < q_end; ++q) {int ccol = N.data[q].j; // 乘积元素在 Q 中的列号ctemp[ccol] += M.data[p].e * N.data[q].e;} // for q} // for p// 4. 将 ctemp 数组中的非零元压缩存储到 Q.data 中for (ccol = 1; ccol <= Q.nu; ++ccol) {if (ctemp[ccol] != 0) {if (++Q.tu > MAXSIZE) return ERROR; // 检查容量Q.data[Q.tu] = {arow, ccol, ctemp[ccol]}; // 构造并存入三元组}} // for ccol} // for arow// 设置 rpos 的哨兵项Q.rpos[Q.mu + 1] = Q.tu + 1;return OK;
}

算法要点总结：

• 累加后压缩：由于多个非零项相乘再累加后，结果可能恰好为零（例如 3 * 2 + (-6) * 1 = 0），所以不能在计算过程中直接生成 $Q$ 的三元组。必须先用临时数组 ctemp 将一整行的结果完全计算出来，再判断哪些元素最终非零，然后进行存储。
• 行主序优势：由于算法是逐行处理 $M$ 的，计算出的 $Q$ 的非零元也是天然按行有序的，无需后续排序。
• 效率提升：该算法的核心优势在于，通过 N.rpos 将“在整个 N.data 中搜索特定行”这一耗时操作，变为了“直接访问 N.data 的一个连续子区间”，极大地提升了运算效率。

说明：关于稀疏矩阵的压缩方法，除了这里介绍的方法之外，还有其他方法。并且，有关稀疏矩阵的运算，在实际的开发工作中，可以使用有关的专门进行科学计算的库。这方面的详细内容，请参阅《机器学习数学基础》（齐伟，电子工业出版社）中对稀疏矩阵的专题介绍。
