Rokid手势识别技术深度剖析

news 2025/10/2 5:56:24

目录

1 -> 概述

2 -> 技术架构概览

2.1 -> 底层算法层

2.2 -> 引擎服务层

2.3 -> Unity SDK层

3 -> 核心算法深度解析

3.1 -> 手部检测算法

3.2 -> 手骨关键点检测

3.3 -> 手势分类逻辑

4 -> Unity SDK源码深度分析

4.1 -> RKInput 输入管理系统

4.2 -> RKHand 手部交互组件

4.3 -> 远近场交互切换机制

4.4 -> 手势事件系统

5 -> 性能优化策略

5.1 -> 模型推理优化

5.2 -> 渲染优化

5.3 -> 内存管理

6 -> 高级特性与自定义扩展

6.1 -> 自定义手势识别

6.2 -> 多模态融合

7 -> 实战应用案例

7.1 -> 3D 物体操控

7.2 -> UI 交互优化

8 -> 技术挑战与解决方案

8.1 -> 遮挡处理

8.2 -> 光照适应性

9 -> 未来演进方向

10 -> 结语

1 -> 概述

Rokid 作为国内 AR 领域的领军企业，其手势识别技术在多代产品中不断演进，为开发者提供了强大的自然交互能力。本文将深入剖析 Rokid 手势识别的技术架构，结合 Unity SDK 源码，从底层算法到上层应用进行全面解析。

2 -> 技术架构概览

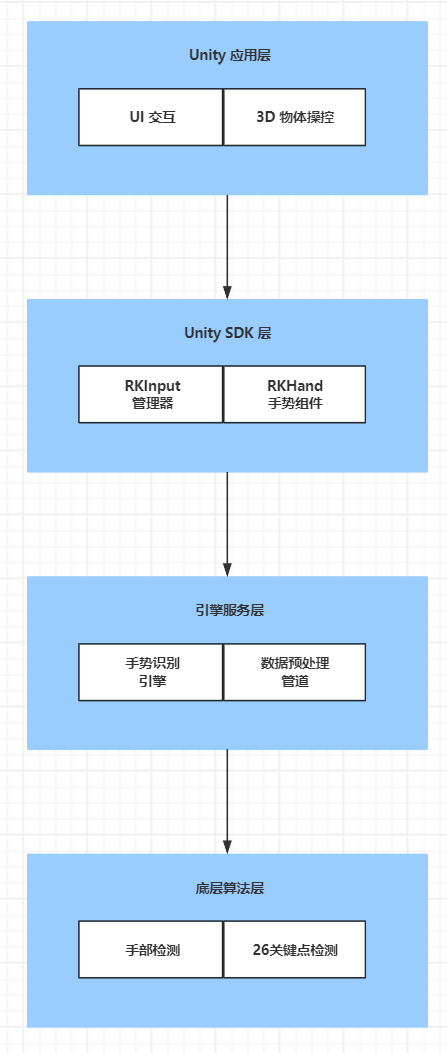

Rokid 手势识别系统采用分层架构设计，从下至上包括：

2.1 -> 底层算法层

  • 手部检测与追踪：基于深度学习的手部边界框检测

  • 26点手骨关键点检测：精确识别手部关节位置

  • 手势分类算法：实时识别预定义手势状态

  • 位姿估计算法：计算手部的3D空间位置和朝向

2.2 -> 引擎服务层

  • 手势识别引擎：C++ 核心处理模块

  • 数据预处理管道：图像标准化、数据增强

  • 模型推理优化：针对移动端的神经网络加速

2.3 -> Unity SDK层

  • RKInput 管理器：统一的多模态输入管理

  • RKHand 组件：手部渲染与交互逻辑

  • 事件系统：手势事件的传递与处理

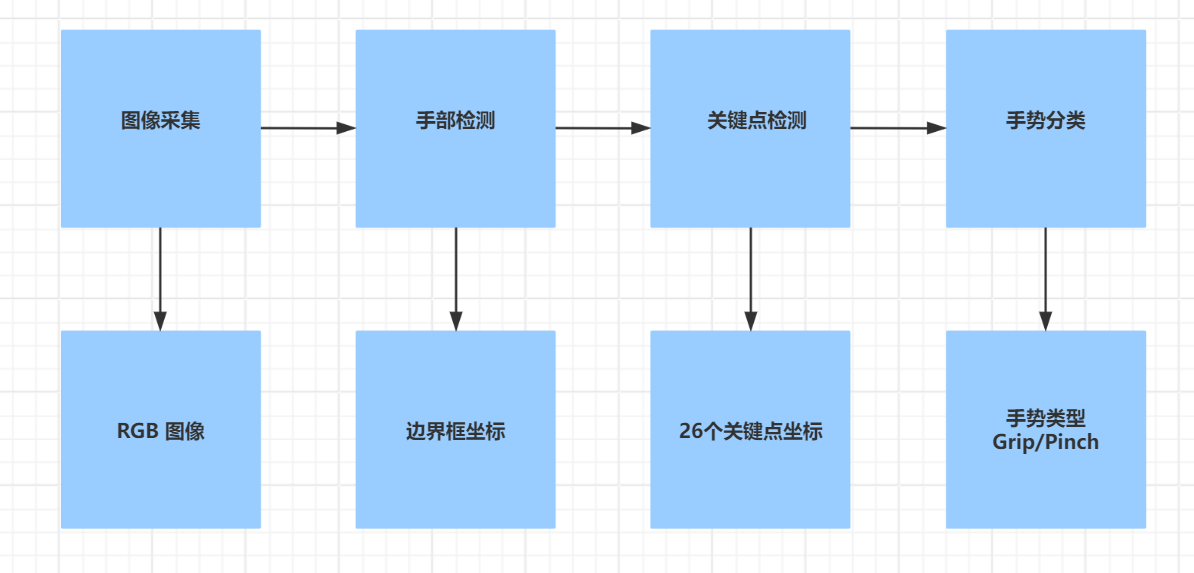

3 -> 核心算法深度解析

3.1 -> 手部检测算法

Rokid 采用轻量级 YOLOv4-tiny 改进版本进行手部检测：

// 手部检测流程
class HandDetector {
public:DetectionResult detect(const cv::Mat& frame) {// 图像预处理cv::Mat preprocessed = preprocess(frame);// 神经网络推理float* output = network.inference(preprocessed);// 后处理 - 非极大值抑制vector<BoundingBox> boxes = nms(output, confidence_threshold);return {boxes, frame.size()};}
};

关键优化点：

  • 输入分辨率：416×416，平衡精度与速度

  • Anchor设计：针对手部比例优化预定义框

  • 量化策略：INT8 量化减少模型体积

3.2 -> 手骨关键点检测

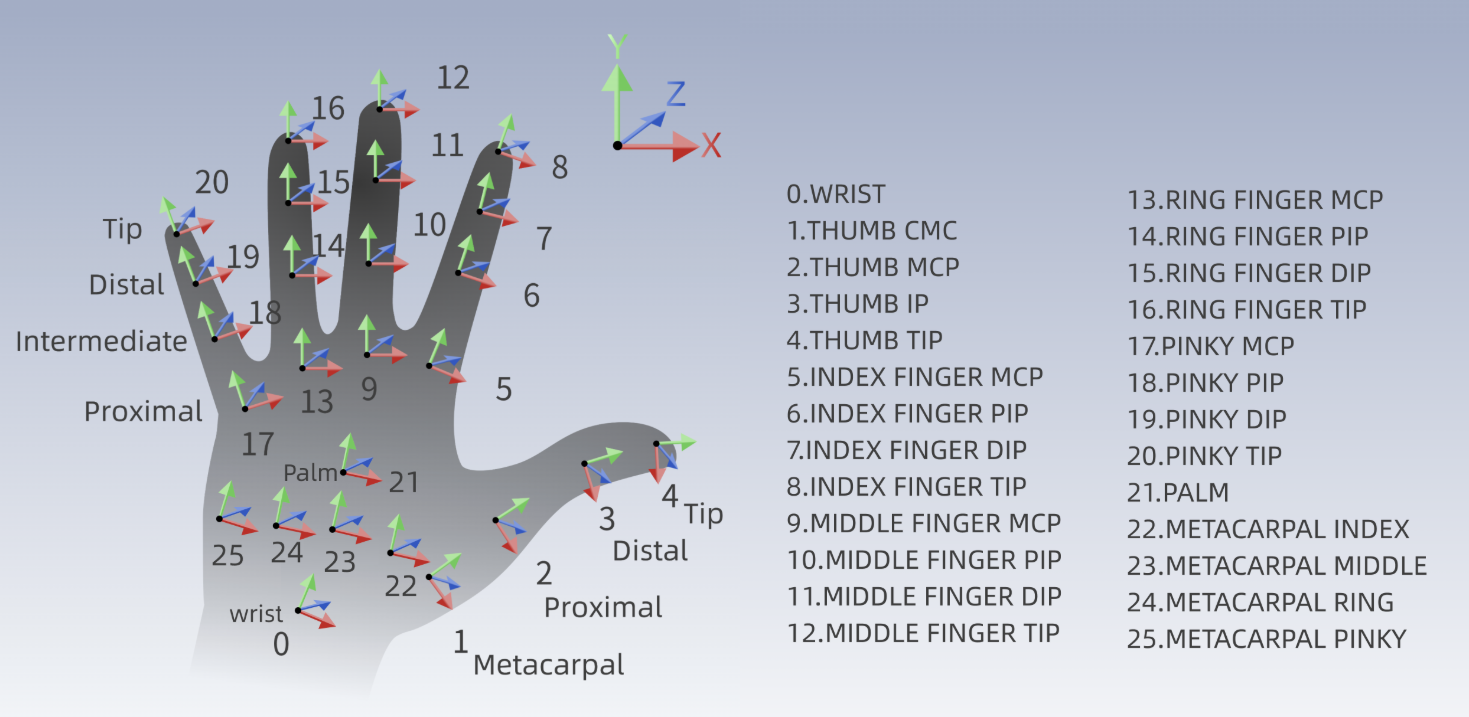

基于 Heatmap 回归的 26 点关键点检测：

class HandLandmarkDetector {
private:const int NUM_KEYPOINTS = 26;const int HEATMAP_SIZE = 64;public:vector<KeyPoint> estimate(const cv::Mat& hand_roi) {// 生成26个通道的Heatmapvector<cv::Mat> heatmaps = model.predict(hand_roi);vector<KeyPoint> keypoints;for (int i = 0; i < NUM_KEYPOINTS; i++) {// 寻找Heatmap极值点Point2f max_loc = findMaxLocation(heatmaps[i]);// 亚像素精度优化KeyPoint kp = refineKeyPoint(max_loc, heatmaps[i]);keypoints.push_back(kp);}return keypoints;}
};

技术亮点：

  • Encoder-Decoder 架构：保持空间分辨率的同时提取深层特征

  • Coordinate Decoding：基于热力图的最大值位置提取关键点坐标

  • 多任务学习：同时预测关键点位置和手部存在置信度

3.3 -> 手势分类逻辑

基于关键点空间关系的状态机分类：

// Unity SDK中的手势分类实现
public enum GestureType {None = -1,Grip = 1,      // 握拳Palm = 2,      // 手掌Pinch = 3,     // 捏合OpenPinch = 4  // 捏合松开
}public class GestureClassifier {public GestureType Classify(List<Vector3> keypoints) {// 计算手指弯曲角度float thumbAngle = CalculateFingerAngle(keypoints, FingerType.Thumb);float indexAngle = CalculateFingerAngle(keypoints, FingerType.Index);// 基于角度阈值分类if (thumbAngle < 30f && indexAngle < 25f) {return GestureType.Pinch;} else if (AllFingersBent(keypoints)) {return GestureType.Grip;} else if (AllFingersExtended(keypoints)) {return GestureType.Palm;}return GestureType.None;}
}

4 -> Unity SDK源码深度分析

4.1 -> RKInput 输入管理系统

作为多模态输入的统一入口，RKInput 采用模块化设计：

// Assets/Rokid/UXR/Scripts/Input/RKInput.cs
public class RKInput : MonoBehaviour {[SerializeField] private InputModuleType defaultInitModule = InputModuleType.Gesture;[SerializeField] private InputModuleType defaultActiveModule = InputModuleType.Gesture;private InputModuleManager moduleManager;private Dictionary<InputModuleType, IInputModule> modules;void Start() {InitializeModules();ActivateDefaultModule();}private void InitializeModules() {modules = new Dictionary<InputModuleType, IInputModule>();// 动态加载预配置的输入模块if (defaultInitModule.HasFlag(InputModuleType.Gesture)) {var gestureModule = gameObject.AddComponent<GestureInputModule>();modules[InputModuleType.Gesture] = gestureModule;}// 其他模块初始化...}
}

4.2 -> RKHand 手部交互组件

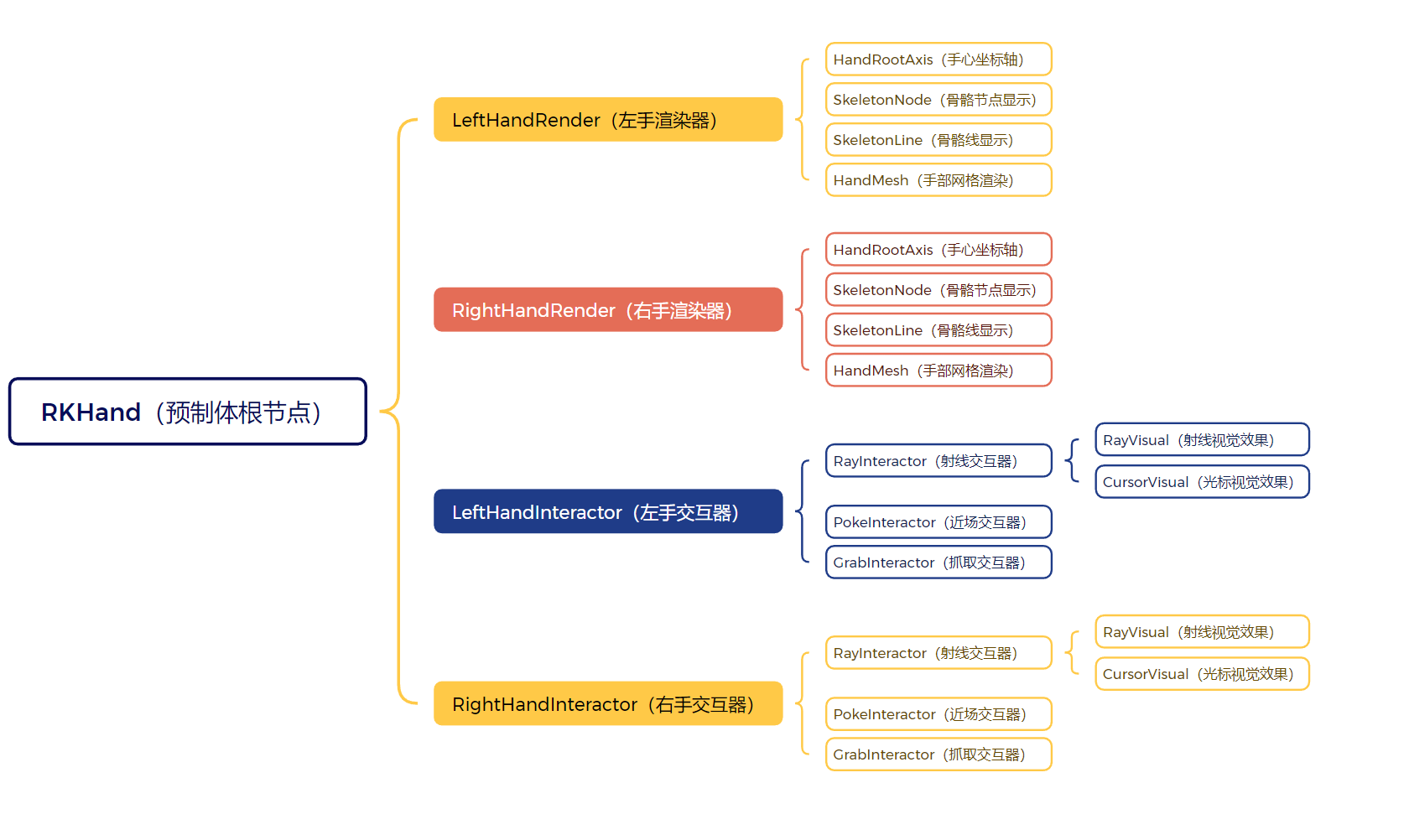

RKHand 是手势交互的核心，实现远近场无缝切换：

// Assets/Rokid/UXR/Scripts/Hand/RKHand.cs
public class RKHand : MonoBehaviour {[SerializeField] private HandType handType = HandType.RightHand;[SerializeField] private HandRender handRender;[SerializeField] private ModuleInteractor moduleInteractor;// 关键组件引用private RayInteractor rayInteractor;private PokeInteractor pokeInteractor;private InteractorStateChange stateChange;void Update() {UpdateHandPose();UpdateInteractorState();}private void UpdateHandPose() {// 从手势引擎获取最新手部数据var handData = GesEventInput.Instance.GetHandData(handType);if (handData.isValid) {transform.position = handData.position;transform.rotation = handData.rotation;UpdateSkeletonPose(handData.keypoints);}}
}

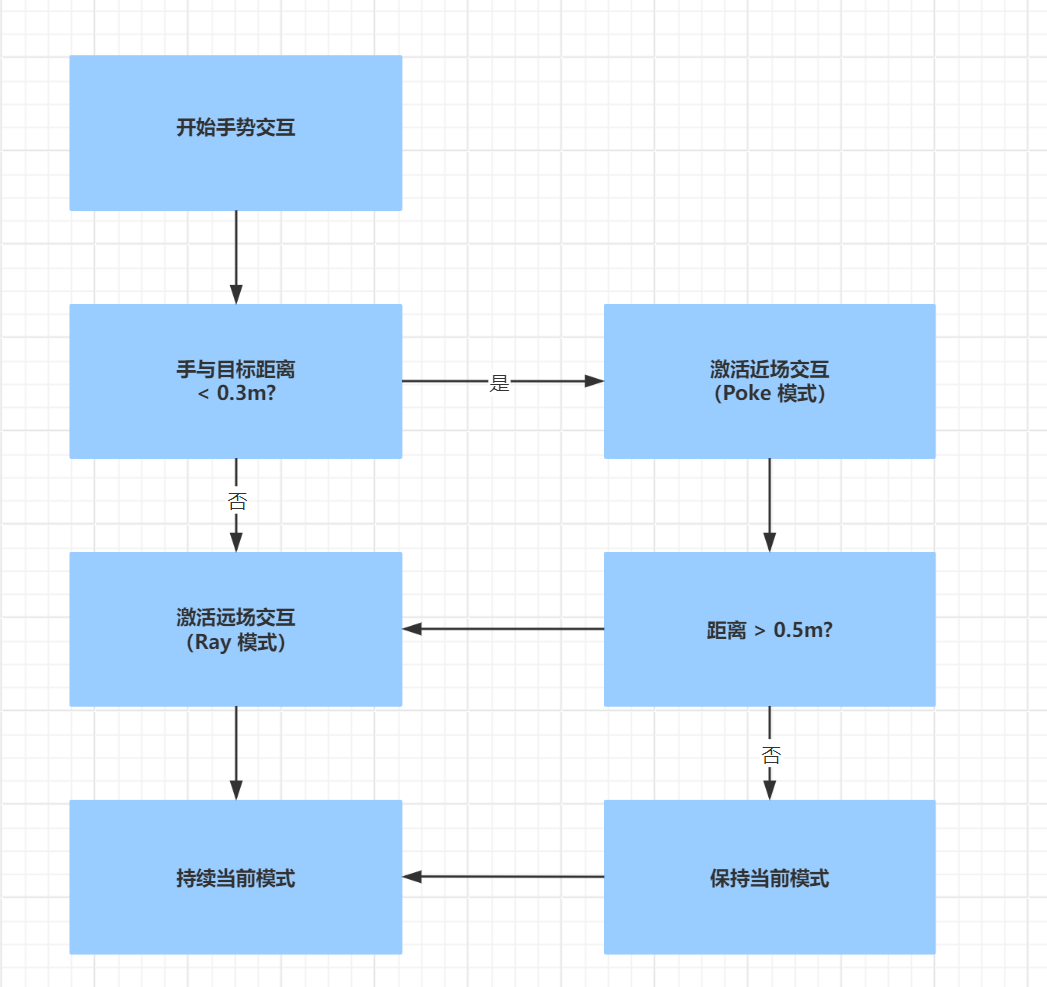

4.3 -> 远近场交互切换机制

基于 InteractorStateChange 的状态管理：

// Assets/Rokid/UXR/Scripts/Interaction/InteractorStateChange.cs
public class InteractorStateChange : MonoBehaviour {[SerializeField] private float nearFieldThreshold = 0.3f;private bool isFarField = true;private PokeInteractor pokeInteractor;private RayInteractor rayInteractor;public void OnPokeInteractorHover() {// 切换到近场交互if (isFarField) {rayInteractor.SetActive(false);pokeInteractor.SetActive(true);isFarField = false;}}public void OnPokeInteractorUnHover() {// 切换回远场交互if (!isFarField) {pokeInteractor.SetActive(false);rayInteractor.SetActive(true);isFarField = true;}}
}

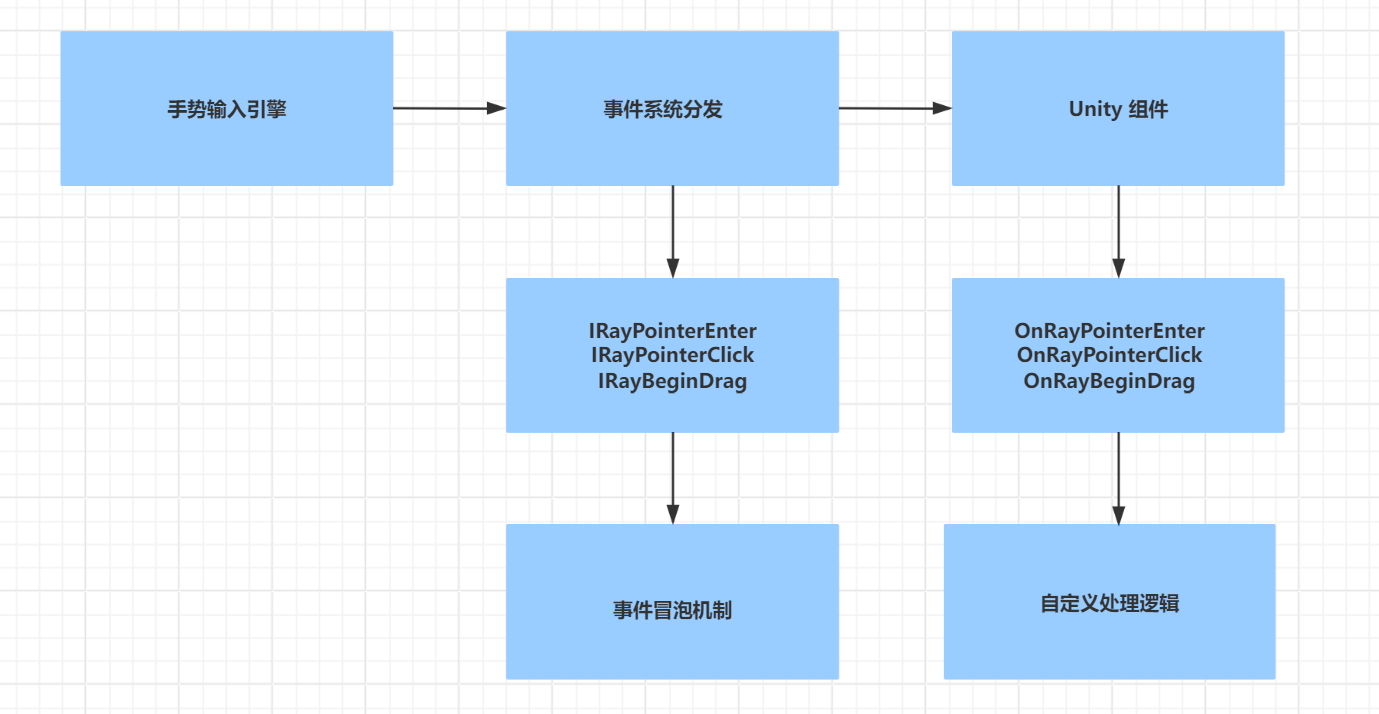

4.4 -> 手势事件系统

扩展 Unity 原生事件系统，支持 3D 交互：

// Assets/Rokid/UXR/Scripts/Interaction/Interfaces/IRayInterfaces.cs
public interface IRayPointerEnter : IEventSystemHandler {void OnRayPointerEnter(PointerEventData eventData);
}public interface IRayPointerClick : IEventSystemHandler {void OnRayPointerClick(PointerEventData eventData);
}// 具体实现示例
public class CustomRayInteractable : MonoBehaviour, IRayPointerEnter, IRayPointerClick {public void OnRayPointerEnter(PointerEventData eventData) {Debug.Log($"Ray entered: {gameObject.name}");// 高亮反馈}public void OnRayPointerClick(PointerEventData eventData) {Debug.Log($"Ray clicked: {gameObject.name}");// 点击逻辑}
}

5 -> 性能优化策略

5.1 -> 模型推理优化

  • 分层推理：检测与关键点分步执行，降低计算负载

  • 动态帧率：根据系统负载调整识别频率

  • ROI 缓存：连续帧间手部区域缓存，减少全图检测

5.2 -> 渲染优化

// 手部Mesh LOD控制
public class HandRender : MonoBehaviour {private SkinnedMeshRenderer handMesh;private float[] lodDistances = { 0.5f, 1.0f, 2.0f };private int[] polyCounts = { 2000, 1000, 500 };void UpdateLOD() {float distance = Vector3.Distance(transform.position, Camera.main.transform.position);for (int i = 0; i < lodDistances.Length; i++) {if (distance < lodDistances[i]) {handMesh.mesh = GetLODMesh(polyCounts[i]);break;}}}
}

5.3 -> 内存管理

  • 对象池：交互器对象重复使用

  • 资源异步加载：手势模型按需加载

  • 事件回收：避免事件监听器泄漏

6 -> 高级特性与自定义扩展

6.1 -> 自定义手势识别

基于骨骼数据的自定义手势检测：

public class CustomGestureDetector {public bool DetectThumbsUp(HandType handType) {var thumbTip = GesEventInput.Instance.GetSkeletonPose(SkeletonIndexFlag.THUMB_TIP, handType);var indexTip = GesEventInput.Instance.GetSkeletonPose(SkeletonIndexFlag.INDEX_FINGER_TIP, handType);// 拇指向上且其他手指弯曲return thumbTip.position.y > indexTip.position.y && CheckFingersCurl(handType, excludeThumb: true);}private bool CheckFingersCurl(HandType handType, bool excludeThumb) {// 基于关键点角度计算手指弯曲程度// 实现细节...}
}

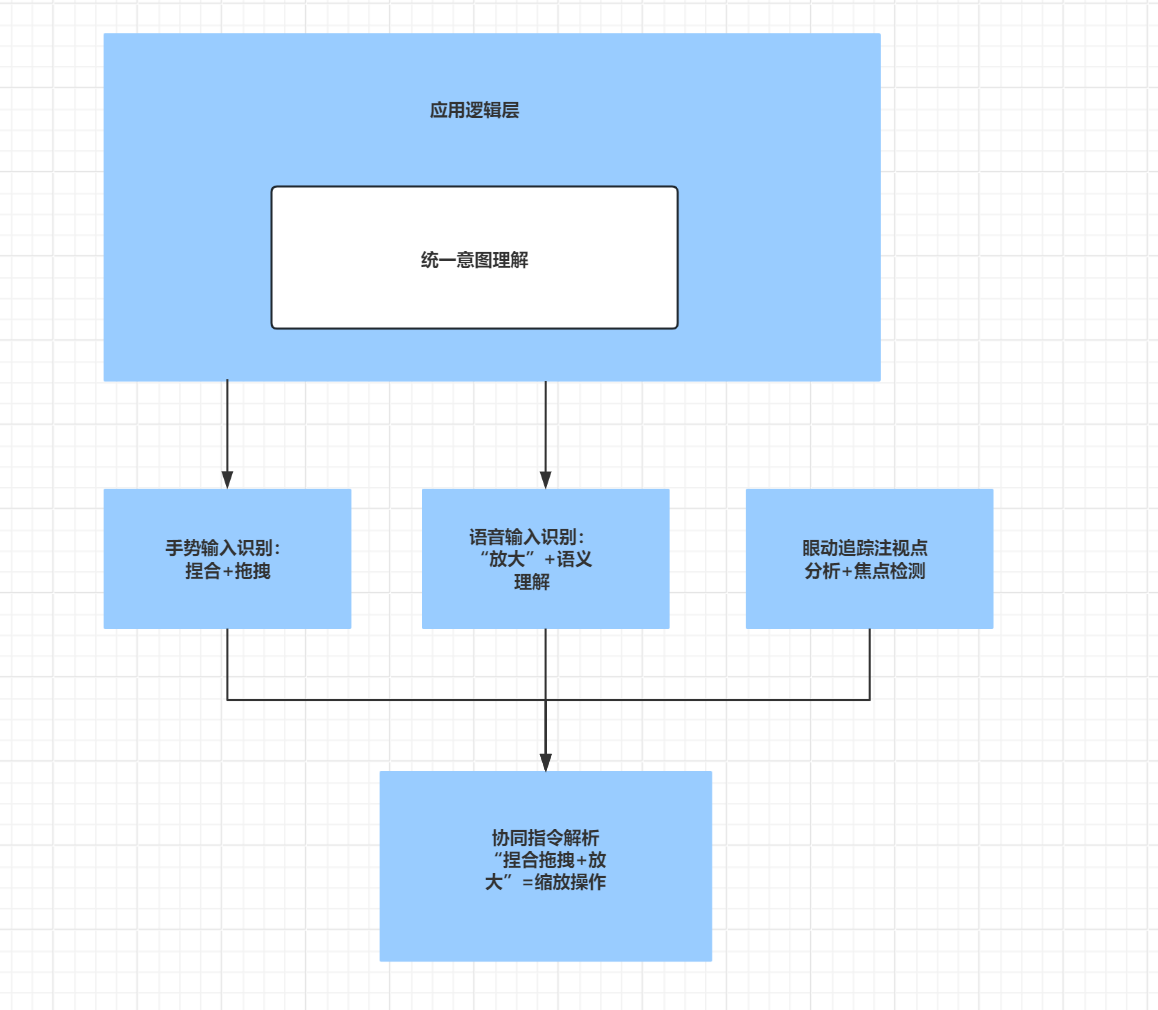

6.2 -> 多模态融合

手势与语音、控制器输入的协同：

public class MultiModalManager : MonoBehaviour {private void Update() {// 手势优先级判断if (IsHandInView()) {SwitchToGestureInput();} else if (IsControllerActive()) {SwitchToControllerInput();}// 手势+语音组合命令if (IsPinchGesture() && IsVoiceCommand("放大")) {ExecuteZoomIn();}}
}

7 -> 实战应用案例

7.1 -> 3D 物体操控

public class ObjectManipulator : MonoBehaviour, IRayBeginDrag, IRayDragToTarget,IRayEndDrag {private Vector3 dragStartPosition;private bool isDragging = false;public void OnRayBeginDrag(PointerEventData eventData) {dragStartPosition = transform.position;isDragging = true;}public void OnRayDragToTarget(Vector3 targetPoint) {if (isDragging) {transform.position = targetPoint;}}public void OnRayEndDrag(PointerEventData eventData) {isDragging = false;}
}

7.2 -> UI 交互优化

public class AdvancedPointableUI : PointableCanvas {[SerializeField] private float hoverScaleFactor = 1.1f;[SerializeField] private float animationDuration = 0.2f;protected override void OnRayPointerEnter(PointerEventData eventData) {base.OnRayPointerEnter(eventData);StartCoroutine(ScaleAnimation(hoverScaleFactor));}protected override void OnRayPointerExit(PointerEventData eventData) {base.OnRayPointerExit(eventData);StartCoroutine(ScaleAnimation(1.0f));}
}

8 -> 技术挑战与解决方案

8.1 -> 遮挡处理

  • 部分遮挡推理：基于可见关键点推测完整手型

  • 时序连续性：利用帧间一致性填补缺失数据

  • 多手分离：通过空间关系区分重叠手部

8.2 -> 光照适应性

  • 数据增强训练：包含各种光照条件的训练数据

  • 实时白平衡：图像预处理中的自动色彩校正

  • 模型鲁棒性：对亮度变化不敏感的网络结构

9 -> 未来演进方向

  1. 更精细的手势识别：支持手指微动作、双手复杂交互

  2. 语义理解：结合上下文理解手势意图

  3. 跨设备协同：多设备间手势交互无缝切换

  4. 个性化适配：基于用户习惯的自适应识别

10 -> 结语

Rokid 手势识别技术通过深度学习算法与精心设计的 Unity SDK 架构，为开发者提供了强大而灵活的自然交互能力。从底层的21点关键点检测到上层的多模态输入管理，整个技术栈体现了工程优化与用户体验的深度结合。

随着 AR/VR 技术的不断发展，手势交互必将成为人机交互的重要方式。Rokid 通过开源其 SDK 和持续的技术迭代，正在推动整个生态的繁荣发展。对于开发者而言，深入理解其技术原理和实现细节，将有助于打造更加自然、沉浸的交互体验。

本文基于 Rokid UXR SDK 3.0 版本分析，具体实现可能随版本更新而变化。建议开发者参考官方最新文档和源码获取最准确的信息。
