x86虚拟机中的时钟

【概述】

虚拟机中看到的关于时间的硬件都是假的，rtc/pit/hpet/tsc/lapic local timer都可以是假的，那么guest读clock当前时间就会导致exit出来，exit出来后kvm计算出一个值返回给guest。guest写timer的超时时间就会导致exit出来，exit出来后kvm给一个软件定时器设置超时时间，等这个软件定时器超后，kvm生成一个时间虚拟中断，把这个中断注入给虚拟机。

虚拟机里看clocksource和clockevent，clocksource用的是kvm-clock那就是因为kernel检测到自己运行在kvm上，并且kvm提供了kvmclock特性。

[root@syh2021v ~]# cat /sys/devices/system/clocksource/clocksource0/available_clocksource
kvm-clock tsc hpet acpi_pm
[root@syh2021v ~]# cat /sys/devices/system/clocksource/clocksource0/current_clocksource
kvm-clock
[root@syh2021v ~]# cat /sys/devices/system/clockevents/broadcast/current_device
hpet
[root@syh2021v ~]# cat /sys/devices/system/clockevents/clockevent0/current_device
lapic-deadline

kvm虚拟机中的clocksource有：kvm-clock、tsc、hpet、acpi_pm、pit等

【clocksource management】

主要逻辑在kernel/time/clocksource.c

clocksource_register_hz

__clocksource_register_scale

clocksource_enqueue

/*

 * Enqueue the clocksource sorted by rating

 */

static void clocksource_enqueue(struct clocksource *cs)

{

    struct list_head *entry = &clocksource_list;

    struct clocksource *tmp;

    list_for_each_entry(tmp, &clocksource_list, list) {

        /* Keep track of the place, where to insert */

        if (tmp->rating < cs->rating)

            break;

        entry = &tmp->list;

    }

    list_add(&cs->list, entry);

}

可见，所有的clocksource是根据rating参数大小被组织到了一个list中。linux默认使用rating最高的clocksource，或者用户修改过clocksource，通过clocksource_select函数指定clocksource。

在arch/x86/kernel/kvmclock.c中：

struct clocksource kvm_clock = {

    .name   = "kvm-clock",

    .read   = kvm_clock_get_cycles,

    .rating = 400,

    .mask   = CLOCKSOURCE_MASK(64),

    .flags  = CLOCK_SOURCE_IS_CONTINUOUS,

};

设置了，kvmclock的rating是400；

同理，在arch/x86/kernel/tsc.c中，可以看到tsc的rating是300；

arch/x86/kernel/hpet.c中，hpet的rating是250；

drivers/clocksource/acpi_pm.c中，acpi_pm的rating是200；

drivers/clocksource/i8253.c中，pit的rating是110。

所以，linux内核中clocksource框架选择的顺序是：kvmclock>tsc>hpet>acpi_pm>pit 。

【kvmclock】

参见单独文章。

【TSC】

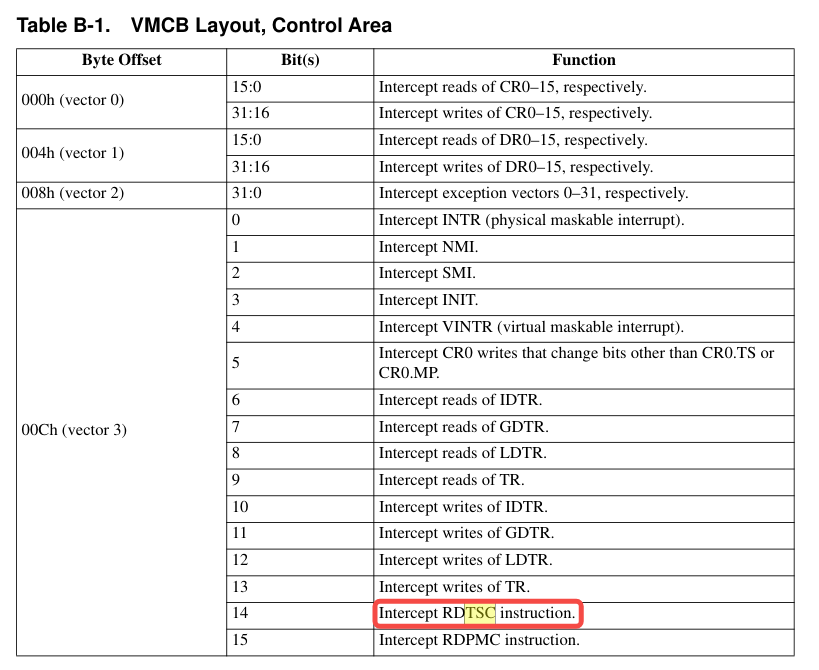

Guest中可以配置为TSC Passthrough，也可以配置为vmm截获。这在vmcb或vmcs中都有相应的配置，下图是vmcb中的配置位：

以配置为vmm截获为例，如果Guest中使用rdtsc指令，则会被Host拦截，Host中处理后返回给Guest：

em_rdtsc [arch/x86/kvm/emulate.c]

svm_get_msr/vmx_get_msr

kvm_get_msr_common

    case MSR_IA32_TSC:

        msr_info->data = kvm_scale_tsc(vcpu, rdtsc()) + vcpu->arch.tsc_offset;

        break;

这里会将host tsc值进行缩放（scaling）并添加上offset之后，返回guest。为什么要scaling和添加offset？猜测scaling是因为不同cpu平台的模拟（host和guest的cpu不同，当然tsc频率也就不同）；而offset主要是解决热迁移问题。

【HPET】

Hpet在kvm+qemu平台是个用户态纯模拟出来的：qemusource_root_dir/hw/timer/hpet.c 。

/*作为clocksource，提供counter*/

hpet_init

memory_region_init_io //注册hpet_ram_ops

hpet_ram_ops提供read函数hpet_ram_read、和write函数hpet_ram_write供前端读写设置hpet counter。

/*作为clockevent，提供timer定时器中断*/

hpet_realize

hpet_timer

update_irq

qemu_irq_raise / qemu_irq_pulse

qemu模拟了hpet device，并在用户态周期性的inject irq，在Guest中就觉得是一个timer了。

【PIT】

实现代码在linux kvm源码arch/x86/kvm/i8254.c中。

kvm_create_pit

    pit->worker = kthread_create_worker(0, "kvm-pit/%d", pid_nr);

    kthread_init_work(&pit->expired, pit_do_work);

    hrtimer_init(&pit_state->timer, CLOCK_MONOTONIC, HRTIMER_MODE_ABS);

    pit_state->timer.function = pit_timer_fn;

static enum hrtimer_restart pit_timer_fn(struct hrtimer *data)

{

    struct kvm_kpit_state *ps = container_of(data, struct kvm_kpit_state, timer);

    struct kvm_pit *pt = pit_state_to_pit(ps);

    if (atomic_read(&ps->reinject))

        atomic_inc(&ps->pending);

    kthread_queue_work(pt->worker, &pt->expired);

    if (ps->is_periodic) {

        hrtimer_add_expires_ns(&ps->timer, ps->period);

        return HRTIMER_RESTART;

    } else

        return HRTIMER_NORESTART;

}

static void pit_do_work(struct kthread_work *work)

{

    struct kvm_pit *pit = container_of(work, struct kvm_pit, expired);

    struct kvm *kvm = pit->kvm;

    struct kvm_vcpu *vcpu;

    int i;

    struct kvm_kpit_state *ps = &pit->pit_state;

    if (atomic_read(&ps->reinject) && !atomic_xchg(&ps->irq_ack, 0))

        return;

    kvm_set_irq(kvm, pit->irq_source_id, 0, 1, false);

    kvm_set_irq(kvm, pit->irq_source_id, 0, 0, false);

    /*

     * Provides NMI watchdog support via Virtual Wire mode.

     * The route is: PIT -> LVT0 in NMI mode.

     *

     * Note: Our Virtual Wire implementation does not follow

     * the MP specification.  We propagate a PIT interrupt to all

     * VCPUs and only when LVT0 is in NMI mode.  The interrupt can

     * also be simultaneously delivered through PIC and IOAPIC.

     */

    if (atomic_read(&kvm->arch.vapics_in_nmi_mode) > 0)

        kvm_for_each_vcpu(i, vcpu, kvm)

            kvm_apic_nmi_wd_deliver(vcpu);

}

Host为Guest的pit创建了一个内核线程，名称就是“kvm-pit/PID”。所以，启动一个qemu虚拟机之后，ps找到qemu的pid，然后就能看到一个对应的内核线程。这个内核线程稍微特殊一点，不是一个常规定义的routine函数，是基于kworker机制。

Host中调用hrtimer_init函数创建一个hr timer。hr timer会在interval后调用callback函数---pit_timer_fn。 pit_timer_fn就是把一个work加入到worker queue中，刚刚创建的kvm-pit kworker线程就可以执行了。kvm-pit真正执行的，就是pit_do_work函数。

当然，pit也是既可以作为timer，也可以作为clocksource。同hpet一样，它也提供了read、write函数来供前端读取配置及counter值信息。

【说明】

1、

需要说明的是，即使有这么多clocksource，一个虚拟机当然没必要全部都用，尤其是拥有靠前的几个高精度时钟源，pit、hpet都可以选择性配置，如下：

<clock offset='utc'>
<timer name='pit' tickpolicy='delay'/>
<timer name='rtc' tickpolicy='catchup'/>
<timer name='hpet' present='no'/>
</clock>
-rtc base=utc,driftfix=slew -global kvm-pit.lost_tick_policy=delay -no-hpet

看这台虚拟机就模拟rtc和pit，没有hpet。

2、

细心的读者可以发现，前面在介绍pit的时候，linux内核出现了两个路径：

1>drivers/clocksource/i8253.c

2>arch/x86/kvm/i8254.c

第一个路径其实是guest在注册clocksource的时候使用的pit驱动文件；第二个路径则是host在模拟pit设备时，使用的驱动文件。一个作为前端，另一个作为后端。

另外，在x86中8254和8253基本可以理解为同一个东西-PIT(Pro

grammable Interval Timer)，8254是8253的改良版，支持更精确的时钟频率，通常具有更高的稳定性和准确性。
