READ_ONCE、smp_store_release在io_uring中实例分析

内核：5.15

1. READ_ONCE

1.1 定义

#define READ_ONCE(x)							\
({									\compiletime_assert_rwonce_type(x);				\__READ_ONCE(x);							\
})
#define __READ_ONCE(x)	(*(const volatile __unqual_scalar_typeof(x) *)&(x))

编译时会检查操作数的类型，如果不是基本类型编译就报错：

#define compiletime_assert_rwonce_type(t)					\compiletime_assert(__native_word(t) || sizeof(t) == sizeof(long long),	\"Unsupported access size for {READ,WRITE}_ONCE().")#define __native_word(t) \(sizeof(t) == sizeof(char) || sizeof(t) == sizeof(short) || \sizeof(t) == sizeof(int) || sizeof(t) == sizeof(long))

从上面可见基本类型为char、short、int、long、long long。

#ifndef __READ_ONCE
#define __READ_ONCE(x)	(*(const volatile __unqual_scalar_typeof(x) *)&(x))
#endif

__READ_ONCE的核心是volatile。稍微提一下，volatile原本是在寄存器硬件易变时使用的，后来也扩展到其他使用了，但内核文档中反对广泛直接使用volatile作用于变量的定义处。

1.2 READ_ONCE使用场景

• 中断上下文会更改的变量
• 多线程环境更改的变量，多核心时
• CPU不感知即会变化的变量，如硬件相关的寄存器，DMAC更改的内存
• 用户空间和内核空间映射的内存，如io_uring中的head/tail等

怎么记？凡是超乎编译器按照单CPU的逻辑处理的变量就需要使用，甚至还需要处理乱序问题。以上4点中的最后一点，用户空间和内核空间的编译都是独立的，互相都感知不到对方的读或写存在，内核的编译器可能认为没有地方会修改tail，因此就不从内存或cache读，而使用寄存器中的值，这种进行了优化也可定是会有问题的。

1.3 为什么用READ_ONCE而不直接用volatile定义变量

编译器需要对代码进行优化，一旦变量直接使用了volatile修饰定义的变量，就意味编译器放弃了对它的任何使用地方的优化。而READ_ONCE是临时地转换为volatile，切实不能按照单CPU的逻辑进行优化的地方才使用，属于更灵活的使用方法，简单说为了优化最大化。

2. smp_store_release

2.1 定义

#ifndef smp_store_release
#define smp_store_release(p, v)						\
do {									\compiletime_assert_atomic_type(*p);				\barrier();							\WRITE_ONCE(*p, v);						\
} while (0)
#endif

和WRITE_ONCE相比，除了编译时的变量类型检查外，多了内存屏障，可确保先后的顺序。

2.2 smp_store_release和smp_load_acquire使用场景

使用场景多为生成者消费者模型。

2.2.1 标志位模型

static int shared_flag = 0;
static int shared_data = 0;void producer(void) {// 生产数据（确保写入操作不会被重排序到flag之后）shared_data = 123;// 发布标志位（release语义保证数据写入对其他核可见）smp_store_release(&shared_flag, 1);
}void consumer(void) {// 获取标志位（acquire语义保证读取到最新值）int flag = smp_load_acquire(&shared_flag);if (flag == 1) {// 此时shared_data的值必然为生产者写入的123printk("Consumed data: %d\n", shared_data);}
}

2.2.2 环形缓冲模型

Circular Buffers的使用场景如下：

• 生产者

spin_lock(&producer_lock);unsigned long head = buffer->head;
/* The spin_unlock() and next spin_lock() provide needed ordering. */
unsigned long tail = READ_ONCE(buffer->tail);
if (CIRC_SPACE(head, tail, buffer->size) >= 1) {/* insert one item into the buffer */struct item *item = buffer[head];produce_item(item);smp_store_release(buffer->head,(head + 1) & (buffer->size - 1));/* wake_up() will make sure that the head is committed before* waking anyone up */wake_up(consumer);
}spin_unlock(&producer_lock);

CPU必须在head索引使其对消费者可用之前写入新项目的内容，同时CPU必须在唤醒消费者之前写入修改后的head索引。

• 消费者

spin_lock(&consumer_lock);/* Read index before reading contents at that index. */
unsigned long head = smp_load_acquire(buffer->head);
unsigned long tail = buffer->tail;if (CIRC_CNT(head, tail, buffer->size) >= 1) {/* extract one item from the buffer */struct item *item = buffer[tail];consume_item(item);/* Finish reading descriptor before incrementing tail. */smp_store_release(buffer->tail,(tail + 1) & (buffer->size - 1));
}spin_unlock(&consumer_lock);

CPU在读取新元素之前确保索引是最新的，然后在写入新的尾指针之前应确保CPU已完成读取该元素，这将擦除该元素。

3. io_uring中sq的tail读写分析

3.1 用户层和内核层数据结构

//-----------------用户层--------------------
struct io_uring_sq { //用户层squnsigned *khead;//指向内核io_uring中的head成员 -->11unsigned *ktail;...unsigned sqe_head;//用户层缓存 22unsigned sqe_tail;...
};//-------------------内核----------------------
struct io_ring_ctx {//内核环上下文...struct io_rings *rings; ==》在下面...unsigned cached_sq_head;//内核层缓存 33...
};struct io_rings {
struct io_uring sq, cq; ==》在下面
};struct io_uring {u32 head ____cacheline_aligned_in_smp;//被用户层指向 <--11u32 tail ____cacheline_aligned_in_smp;
};

值得说明的是：

• 用户层和内核层均尽可能得使用cache变量来代替内核中映射的共享变量如上注释为22/33处，从而减少使用内存屏障带来的同步开销。
• 内核的struct io_uring结构中head和tail变量均使用____cacheline_aligned_in_smp对齐，从而使得用户态修改tail和内核态修改head能错开不在同一个cache line中，减少各自变更带给彼此cache一致性同步开销。

3.2 用户写sq->ktail

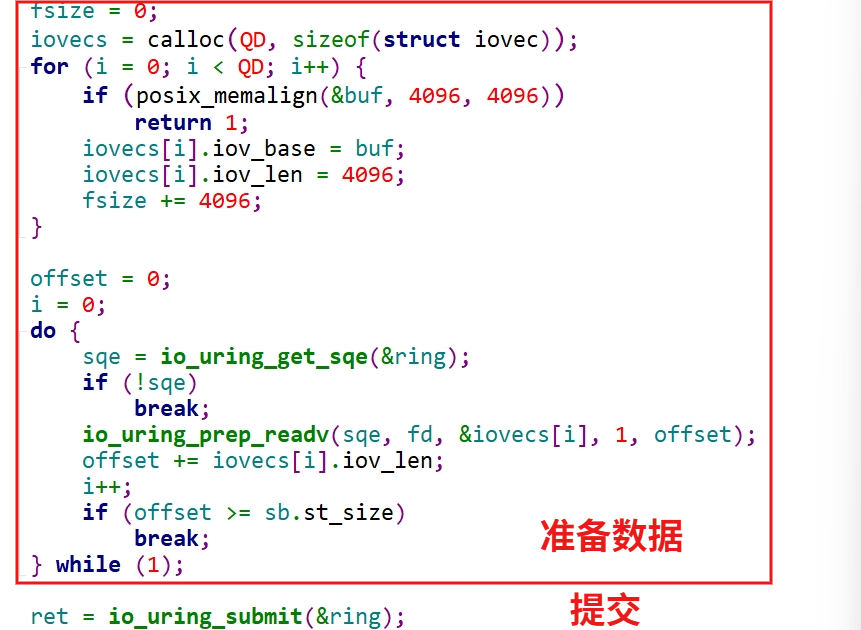

提交展开如下：

	ret = io_uring_submit(&ring);》__io_uring_submit_and_wait》__io_uring_flush_sq 》if (!(ring->flags & IORING_SETUP_SQPOLL))*sq->ktail = tail;                               (1)elseio_uring_smp_store_release(sq->ktail, tail);     (2)》__io_uring_submit 》__sys_io_uring_enter                                    (3)》无需进入则直接返回                                         (4)

分析__io_uring_submit中的逻辑，发现case（1）会进入（3），而 （2）则进入 （4）。

• 标注（2）设置了IORING_SETUP_SQPOLL标志，会启动内核线程来提交，无须系统调用进入。对于共享全局变量（sq->ktail指向）用户进程和内核线程一个读一个写，写者可以使用上面的生产者模型，使用了用户层的smp_store_release API。
• 标注（1）进入（3）执行系统调用，和内核对sq的tail的读访问是串行的，因而不必加内存屏障，直接使用*sq->ktail = tail而未使用WRITE_ONCE，待进一步分析。

3.3 内核读sq.tail

直接搜索到的结果为：

static inline unsigned int io_sqring_entries(struct io_ring_ctx *ctx)
{struct io_rings *rings = ctx->rings;/* make sure SQ entry isn't read before tail */return smp_load_acquire(&rings->sq.tail) - ctx->cached_sq_head;
}static inline bool io_sqring_full(struct io_ring_ctx *ctx)
{struct io_rings *r = ctx->rings;return READ_ONCE(r->sq.tail) - ctx->cached_sq_head == ctx->sq_entries;
}

既有smp_load_acquire又有READ_ONCE，再往上捋一捋。

• 先看READ_ONCE调用栈：

io_uring_enter》io_sqpoll_wait_sq》io_sqring_full》READ_ONCE

系统调用下来是串行的，使用READ_ONCE就可以了，不必使用更多cache同步开销smp_load_acquire。

• 再看smp_load_acquire调用栈：
  内核线程会调用io_sqring_entries，因此使用消费者模型的smp_load_acquire：

io_sq_thread》__io_sq_thread》io_submit_sqes》io_sqring_entries》smp_load_acquire

系统调用io_uring_enter也会调用io_sqring_entries，这里应该是可以用READ_ONCE，但不适合上面的内核线程，作为同一个函数，使用smp_load_acquire可同时适用两种情形。

io_uring_enter》io_submit_sqes》io_sqring_entries》smp_load_acquire
