Xilinx DDS IP核配置及使用方法

直接数字合成器（DDS）或数控振荡器（NCO）是许多数字通信系统中的重要组成部分。正交合成器用于构建数字下变频器、上变频器和解调器。它们还用于实现各种类型的调制方案，包括PSK（移相键控）、FSK（频移键控）和MSK（最小移位键控）。一种用于数字生成复数或实值正弦曲线的常见方法采用查找表方案。查找表存储正弦曲线的样本。数字积分器用于生成合适的相位参数，该参数由查找表映射到所需的输出波形。一个简单的用户界面接受系统级参数，如所需的输出频率和生成波形的杂散抑制。
DDS编译器核心用于以下应用：

• 数字无线电和调制解调器
• 软件定义无线电（SDR）
• 蜂窝和PCS基站的数字下/上变频器
• 数字锁相环中的波形合成
• 为模拟混频器生成注入频率

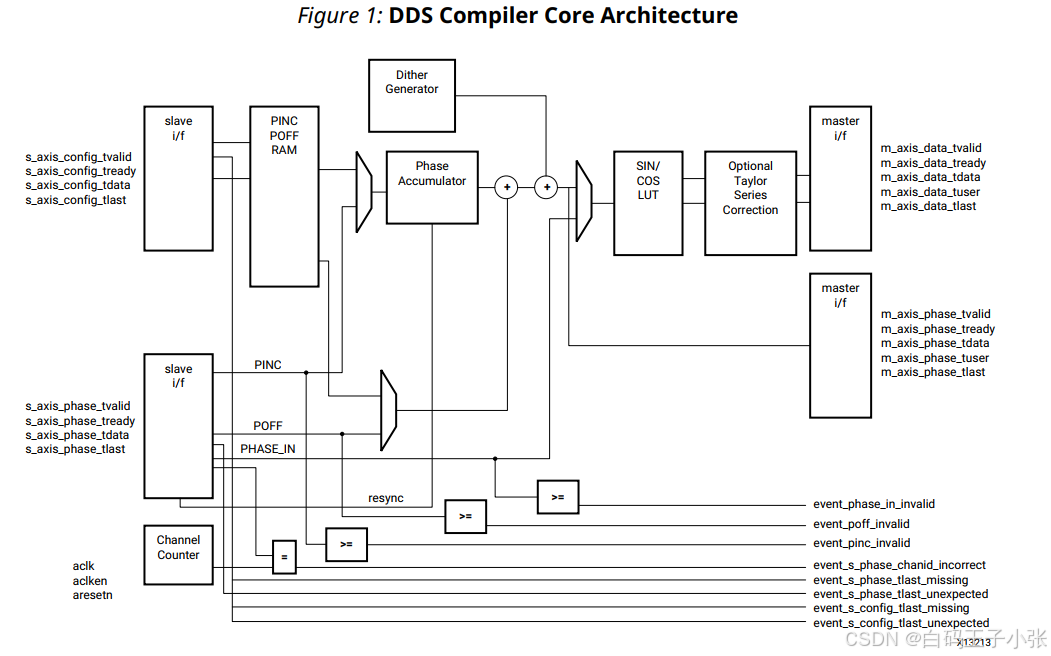

  DDS由两个主要部分组成，相位发生器和SIN/COS LUT，可以独立使用或一起使用，以创建DDS功能。支持时分（TDM）多信道功能，具有独立配置的相位增量和偏移参数。


一、配置界面参数说明

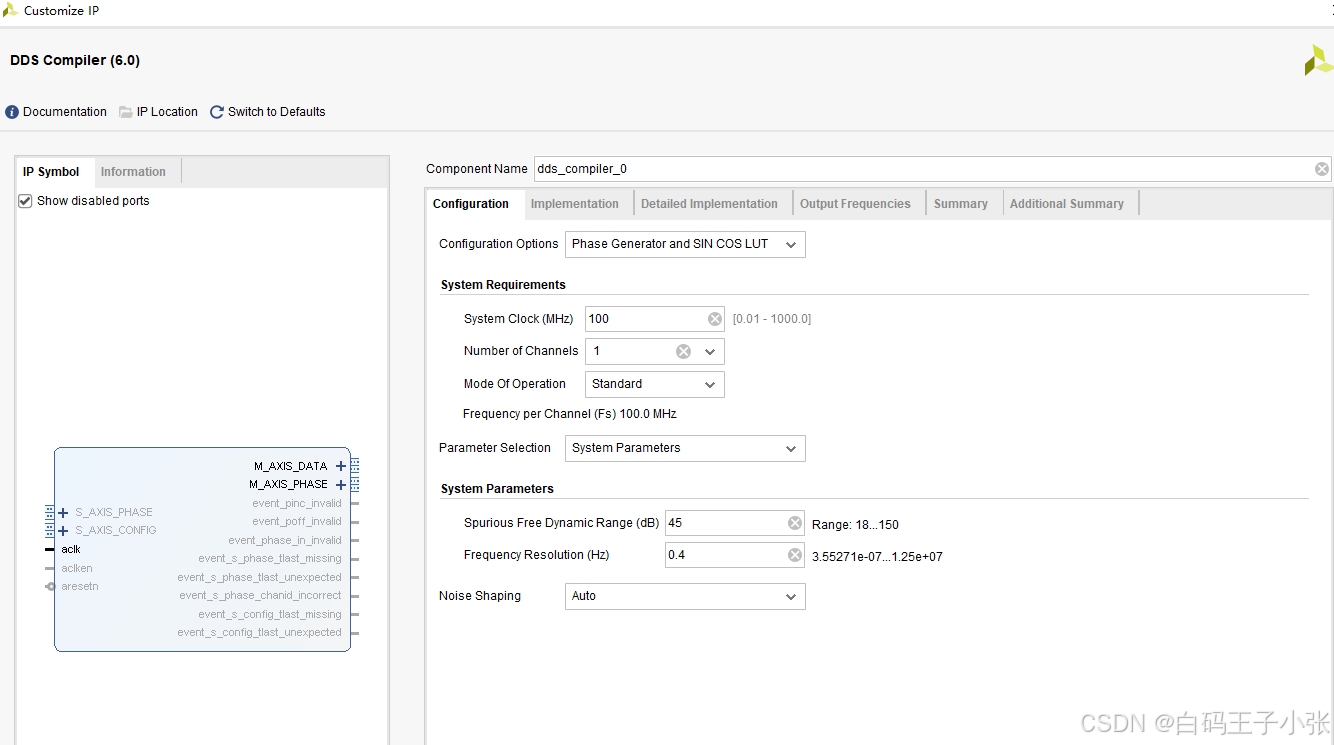

1、Configuration

（1）Configuration Options：
选择DDS Compiler的模式

• Phase Generator and SIN COS LUT
• Phase Generator Only
• SIN COS LUT Only

一般使用DDS Compiler作为测试信号生成器时选择Phase Generator and SIN COS LUT模式即可。

（2）System Requirements

• System Clock(MHz)：DDS系统时钟aclk频率，范围0.01-1000MHZ。
• Number of Channels：根据需求选择通道数(最多支持16个通道，通道是时分复用的)。
• Mode Of Operation：一般选择Standard模式，Rasterized（光栅）模式有助于减少相位噪声。
• Frequency per channel (每个通道频率)：通过系统时钟除以通道数得到每通道的频率。
• Parameter Selection：选择DDS要使用System Parameters(系统参数-频域参数)还是Hardware Parameters(硬件参数-时域参数)；System Parameters将可配置Spurious Free Dynamic Range (SFDR)、Frequency Resolution和Noise Shaping；Hardware Parameters将可配置Noise Shaping、Phase Width和Output Width。通常选择System Parameters。

（3）System Parameters

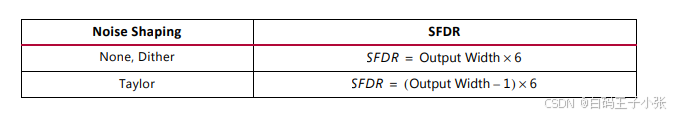

• Spurious Free Dynamic Range (SFDR)：SFDR(非虚动态范围)将决定DDS Compiler的数据输出宽度，其计算方式如下表所示：

• Frequency Resolution：频率分辨率，以Hz为单位，指定最小频率分辨率，影响Phase Width(相位宽度)和输出信号的频率，其计算方式如下所示：

  若DDS被时分复用以生成C个通道，则频率分辨率的计算方式应为：

  其计算值一般为不循环无限小数，填写时小数值越精确Phase Width的值越准确 (可能会出现小数值位数不够导致Phase Width的值有误差的情况，所以建议把计算得到的值全部填上而不是只取其中的几位)。设置Frequency Resolution后可以通过Summary中的Phase Width判断是否计算正确。
  公式中fclk为aclk-System Clock的频率，Bθ(n)为相位宽度的值。推荐将Phase Width设为32以便进行Phase Increment（相位增量）和Phase Offset（相位偏移）的控制。
• Noise Shaping：噪声整形，选择是否使用None(相位截断)，Dithering(抖动)或Taylor Series Corrected(泰勒级数校正)。一般选择Auto，此选项将根据System Parameters(系统参数)自动确定Noise Shaping(噪声整形)的模式。

（4）Hardware Parameters
如果System Requirements中Parameter Selection选项选择了Hardware Parameters，则会出现以下配置参数：

• Phase Width：相位宽度，设置m_axis_phase_tdata中PHASE_OUT字段的宽度。
• Output Width：输出宽度，仅当选择DDS或SIN/COS LUT部件时才启用，设置m_axis_data_tdata中SINE和COSINE字段的宽度。

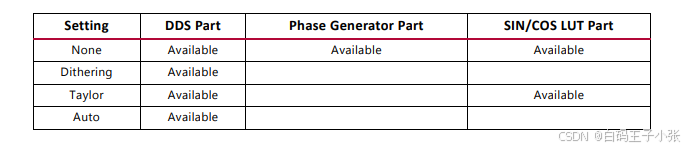

• Noise Shaping：噪声整形，选择是否使用None(相位截断)，Dithering(抖动)或Taylor Series Corrected(泰勒级数校正)。下图为Hardware Parameters模式下噪声整形选项：

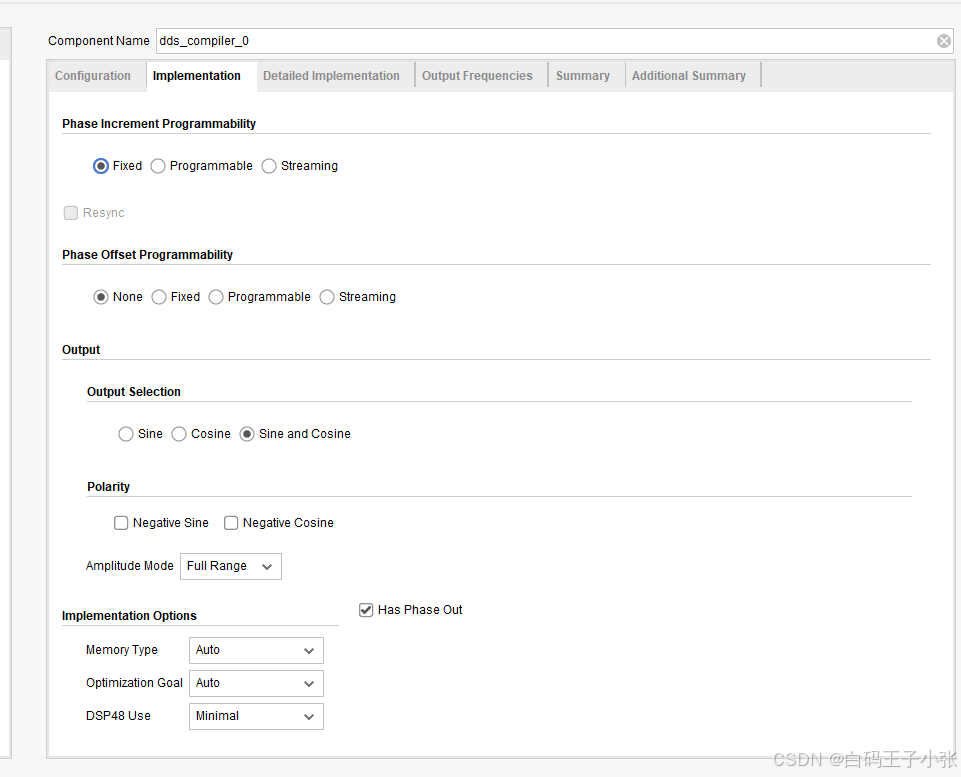

2、Implementation

（1）Phase Increment Programmability（相位增量可编程）
设置Phase Increment值是否可以在运行时更改或者更改的方式：

• Fixed：表示该值在生成时固定，不能在运行时更改，使用的资源最少，选择时需要手动配置Output Frequencies或Phase Offset Angles；
• Programmable：表示在运行时可以通过CONFIG channel进行更改（选择时IP核将生成S_AXIS_CONFIG通道），建议在DDS频率需要在操作模式进行改变时选择此选项；
• Streaming：表示在运行时可以直接通过输入的PHASE channel进行更改（选择时IP核将生成S_AXIS_PHASE通道），建议在需要经常配置时选择此选项。

（2）Phase Offset Programmability（相位偏移可编程）
设置Phase Offset值是否可以在运行时更改或者更改的方式：

• None：只在Phase Offset Programmability中可选，表示不需要相位偏移功能。
• Fixed：表示该值在生成时固定，不能在运行时更改，使用的资源最少，选择时需要手动配置Output Frequencies或Phase Offset Angles；
• Programmable：表示在运行时可以通过CONFIG channel进行更改（选择时IP核将生成S_AXIS_CONFIG通道），建议在DDS频率需要在操作模式进行改变时选择此选项；
• Streaming：表示在运行时可以直接通过输入的PHASE channel进行更改（选择时IP核将生成S_AXIS_PHASE通道），建议在需要经常配置时选择此选项。
  注意：
• 若Phase Width的值为3-16时，若同时选择Programmable或Streaming时S_AXIS_CONFIG或S_AXIS_PHASE的tdata信号将变成32位(只有一个时为16位)，低16位由Phase Increment和Unsed Bit组成，高16位由Phase Offset 和Unsed Bit组成。
• 若Phase Width的值为17-32时，若同时选择Programmable或Streaming时S_AXIS_CONFIG或S_AXIS_PHASE的tdata信号将变成64位(只有一个时为32位)，低32位由Phase Increment和Unsed Bit组成，高32位由Phase Offset 和Unsed Bit组成。
• 若Phase Width的值为更高时以此类推即可。
• 若使能Resync则还需占据额外的字段。

（3）Output

• Output_Selection：选择DDS通过m_axis_data_tdata输出具有正交SINE和COSINE字段数据或仅输出这两个字段之一。
  • Sine and cosine(正弦和余弦)：如果用到正弦和余弦同时输出，则高N位表示正弦输出，低N位表示余弦输出。
  • Sine(正弦)：选择正弦输出。
  • Cosine(余弦)：选择余弦输出。
• Polarity：选择m_axis_data_tdata输出的的SINE和COSINE字段是否被反转。
  • Negative sine：负极性正弦。
  • Negative cosine：负极性余弦。

（4）Implementation Options
Implementation Options中的选项默认即可，如非必要无需修改。

• Memory Type(内存类型)：控制SIN/COS查找表的实现。
  • Auto：默认选择自动。
  • Distribution Rom：分布式Rom。
  • Block Rom：块Rom。
• Optimization Goal(优化目标)：选择控制实现决策的目标是最高速度还是最低资源。
  • Auto：默认选择自动。
  • Area：面积。
  • Speed：速度。
• DSP48 Use：控制相位累加器和后续添加阶段（相位偏移或抖动噪声添加）的实现。
  • Minimal：默认最小。
  • Maximal：最大。

3、Detailed Implementation

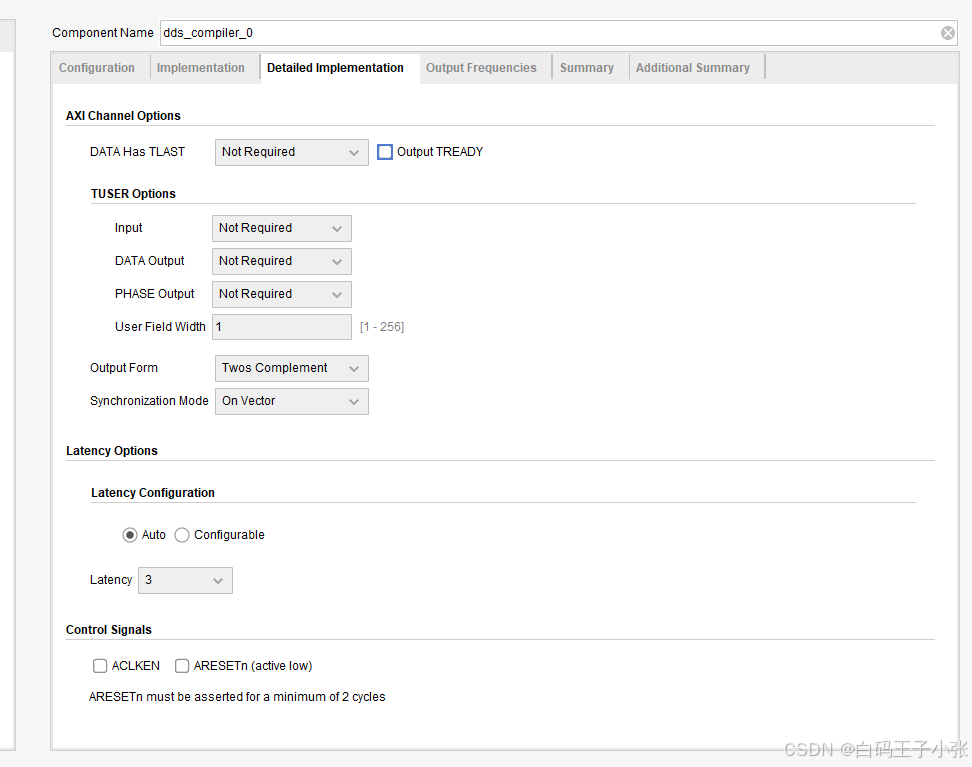

（1） AXI Channel Options
用于配置AXI接口信号，选项默认即可，如非必要无需修改。在默认情况下Phase Increment和Phase Offset的配置只需要在输入数据时同时使能tvalid信号即可，便于操作，可简化配置流程。
可以选择 output tready（输出正余弦数据有效信号）输出引脚。
（2） Latency Options
选择通过Vivado自动配置延迟或者手动配置延迟，推荐使用自动配置。
（3）Control Signals

• ACLKEN：选中时，DDS IP核将具有一个aclken(高电平有效时钟使能)输入端口。
• ARESETn：选中时，DDS IP核将具有一个aresetn(低电平有效同步复位)输入端口。

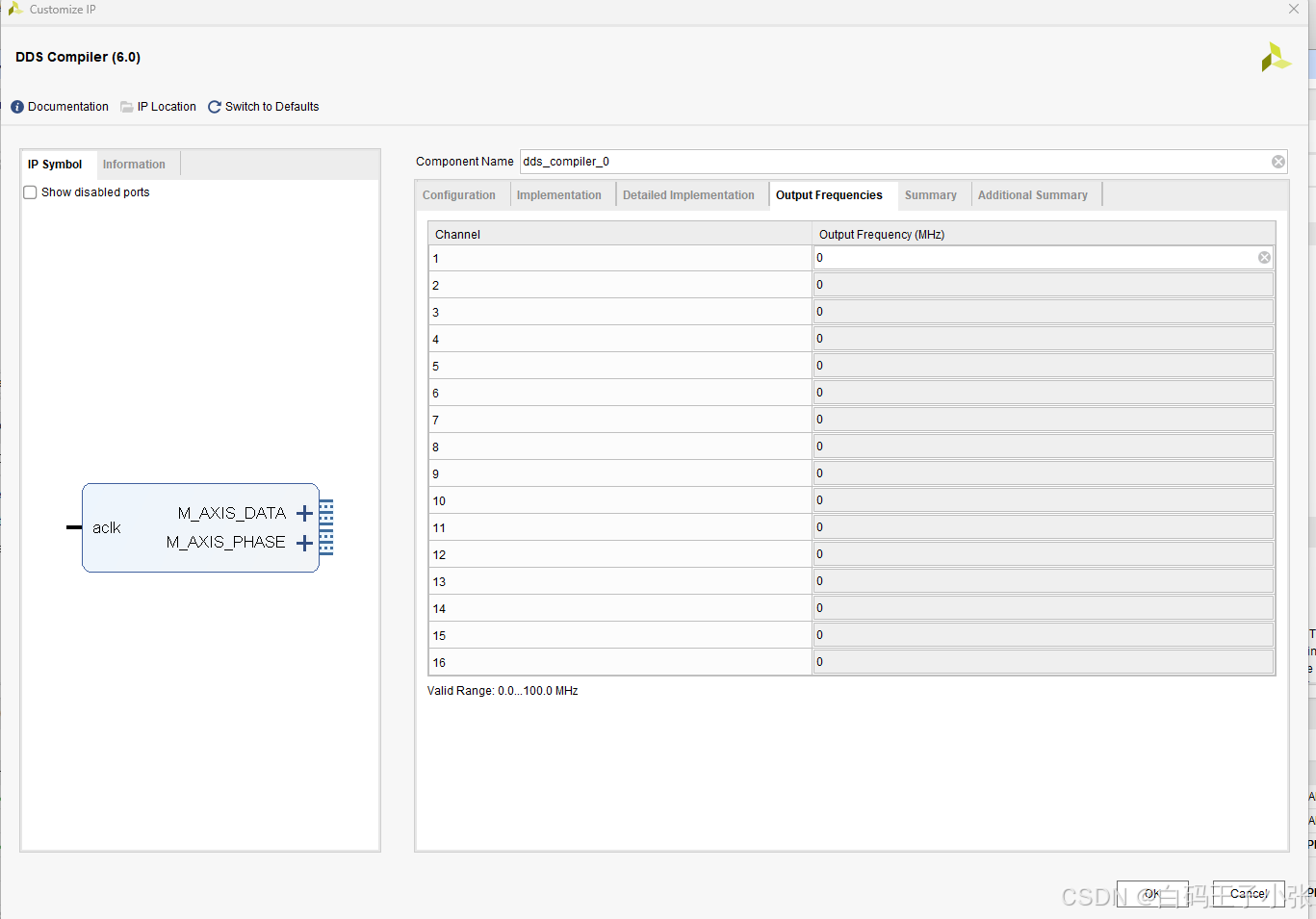

4、Output Frequencies

配置通道的信号输出频率。

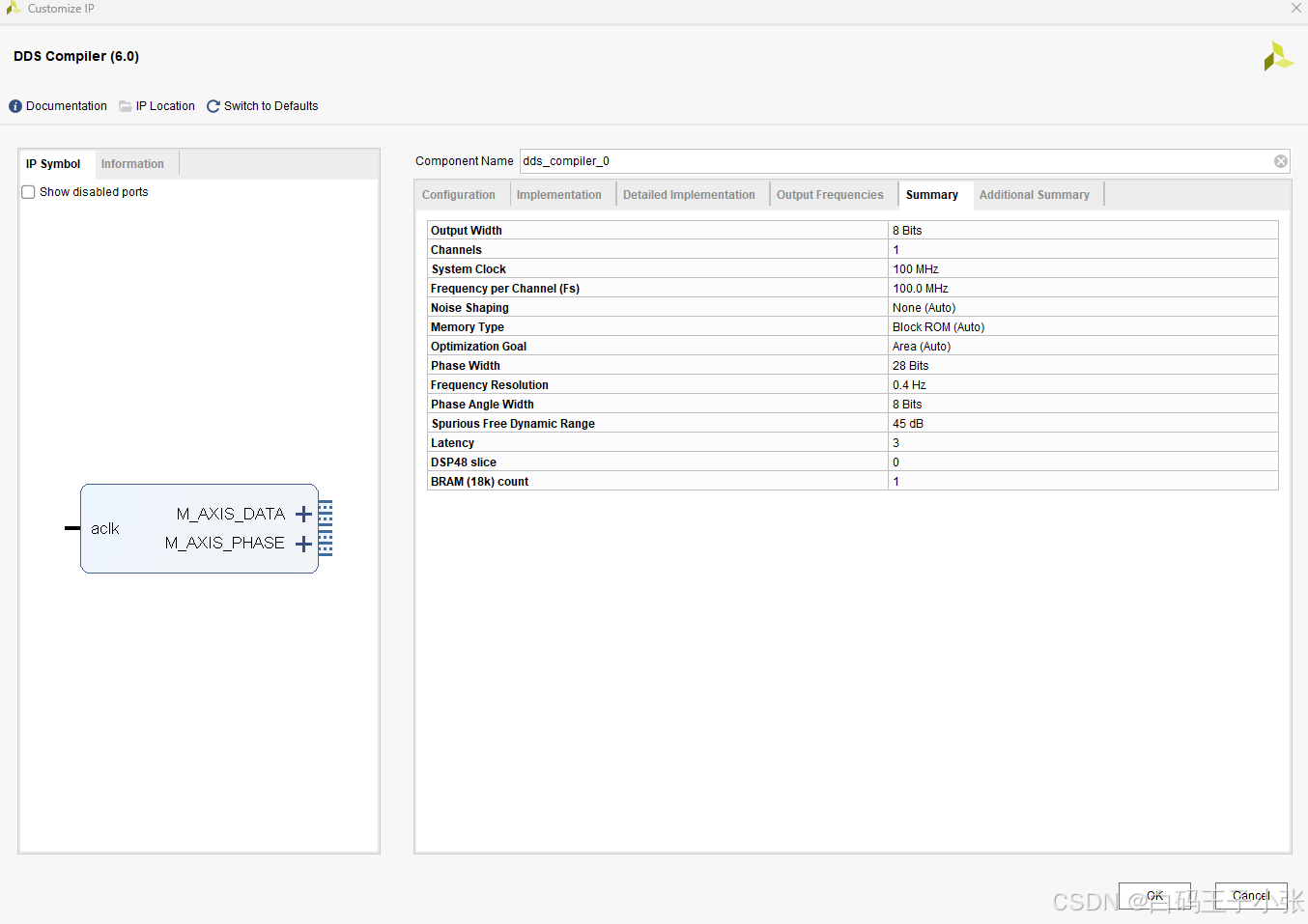

5、Summary

配置总结，可以查看配置的参数。

6、Additional Summary

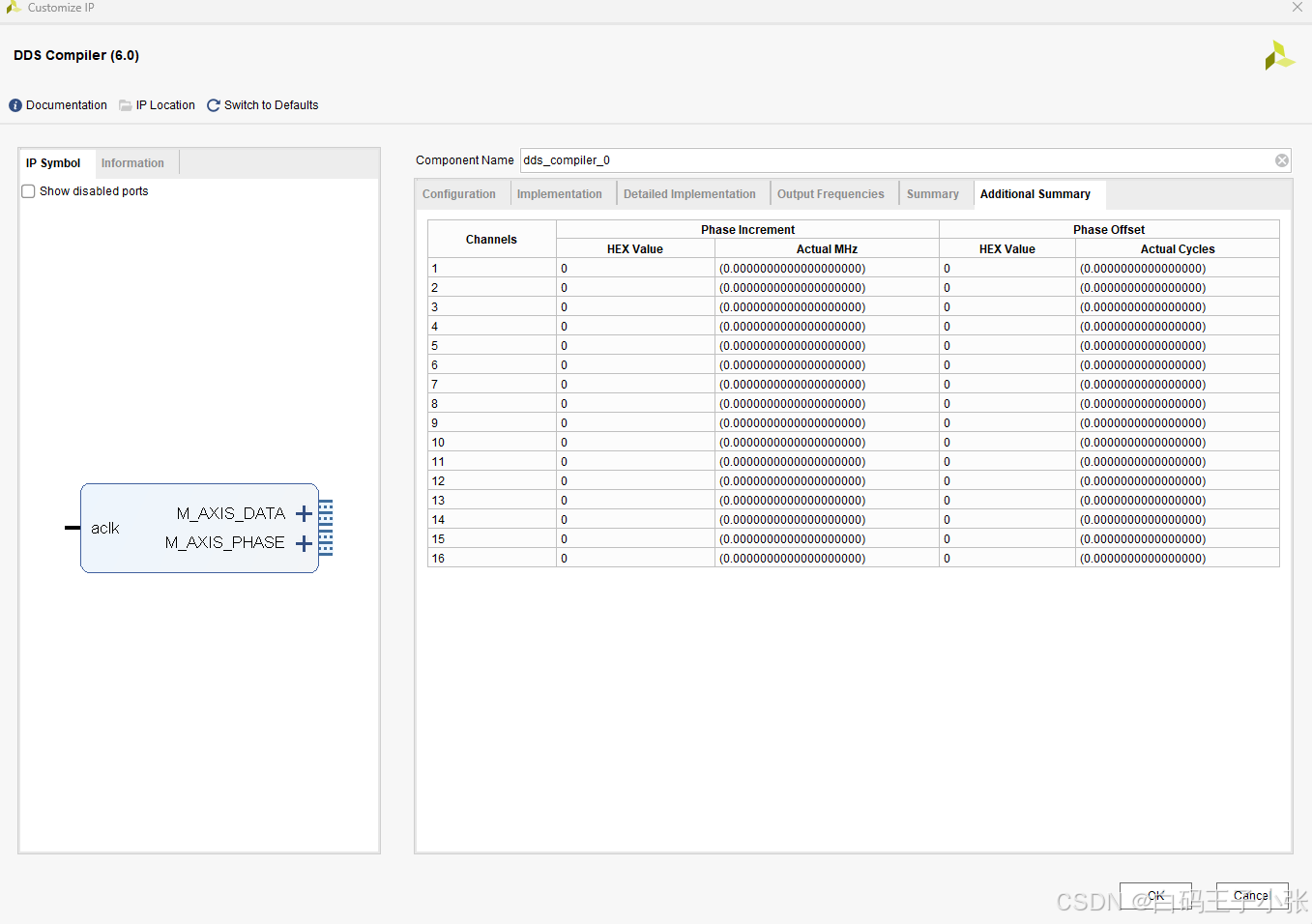

可以通过之前输入的输出频率看到每个通道数对应的16进制的相位增量，以及理论输出的频率，如果之前选择了相位偏移，还可以看到16进制的相位偏移增量以及相位增量值。

二、IP核接口信号说明

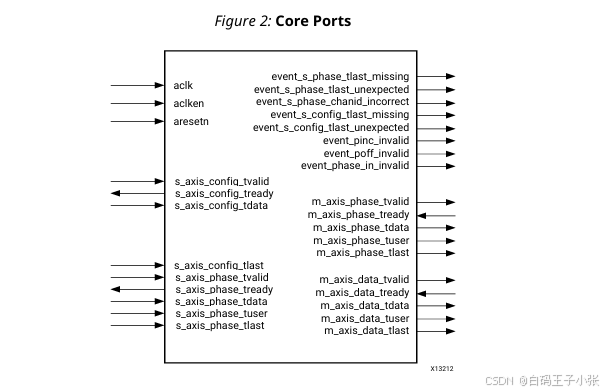

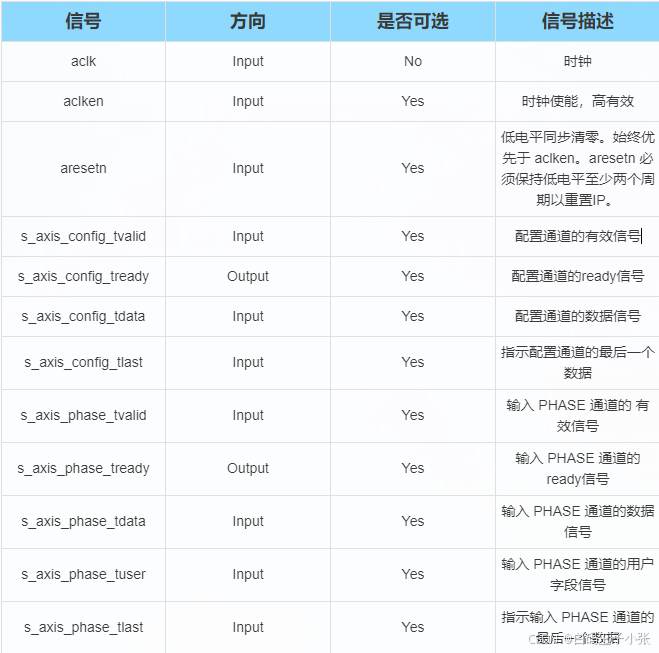

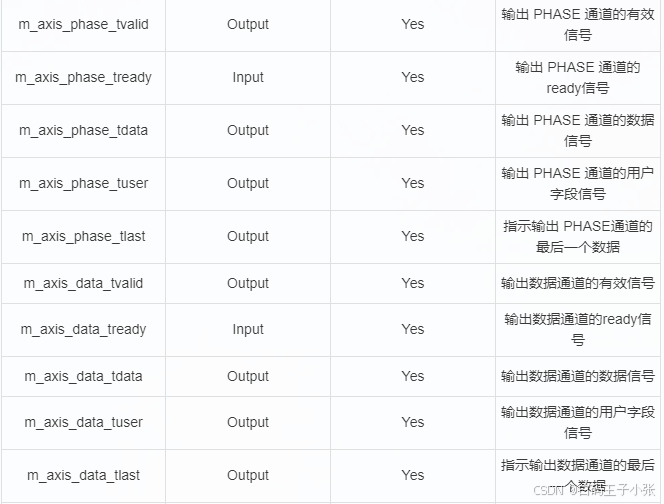

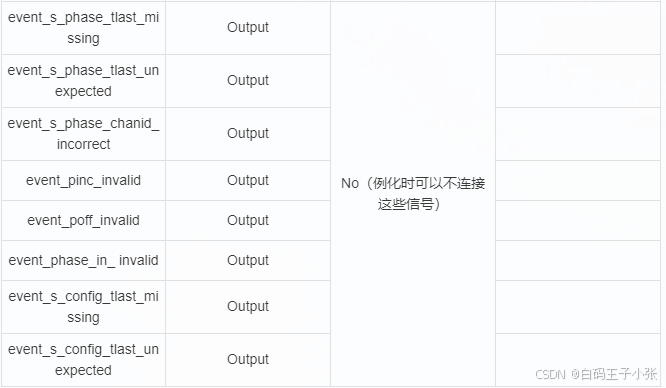

配置完成后生成的IP核接口信号如下所示，例化时具体信号取决于配置时设置的参数：
