【每日一问】X电容和Y电容有什么区别？

一、 X电容

1.电路位置与作用：

（1）连接在交流电源的输入侧，直接并联在火线（L）和零线（N）之间。

（2）作用：滤除差模干扰。差模干扰是指火线和零线之间存在的噪声。可以把它想象成一个“蓄水池”，吸收和释放这两条线之间的电压波动。
（3）失效模式要求：当X电容失效时，最理想的情况是开路，这样电路就停止工作，但不会产生危险。但为了防止失效后产生更危险的状况（如爆炸），现在的安规标准要求X电容在失效后必须呈现短路状态，从而迅速烧断前端的保险丝，切断电源，实现安全保护。因此，X电容通常具有“自愈”特性，在击穿后能自我恢复绝缘，但如果严重过载，则会永久短路。
（4）安全等级：
  · X1: 耐高压 > 2.5 kV, ≤ 4.0 kV，用于高风险场合，如工业设备。
  · X2: 耐高压 ≤ 2.5 kV，这是最常见的类型，用于一般家用电器、电源适配器等。
  · X3: 耐高压 ≤ 1.2 kV，应用较少。

       形象的来说，X电容像是一个连接在两条输水管路（火线、零线）之间的缓冲水囊，用于平滑它们之间的水压波动。如果它坏了，最坏的情况是让两条水管直接连通（短路），导致水源（保险丝）被切断。

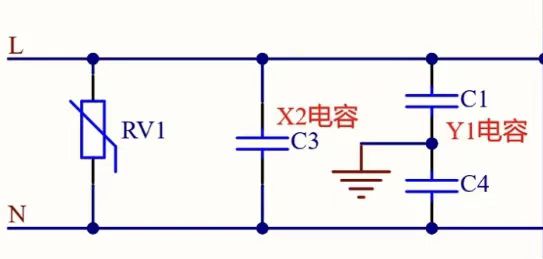

图1 X电容和Y电容在电路中的位置

二、Y电容

1.电路位置与作用：
（1）连接在火线（L）与地线（G）之间，以及零线（N）与地线（G）之间。通常成对出现。
（2）作用：滤除共模干扰。共模干扰是指火线和零线同时对地线存在
