基于杰理AC6321A2做加热产品

摘要

目前做的此产品分为，马达震动，石墨烯加热，NTC温度检测，小程序或者app控制，数码管188显示这五部分组成，下面分别对这五部分进行解释

马达震动

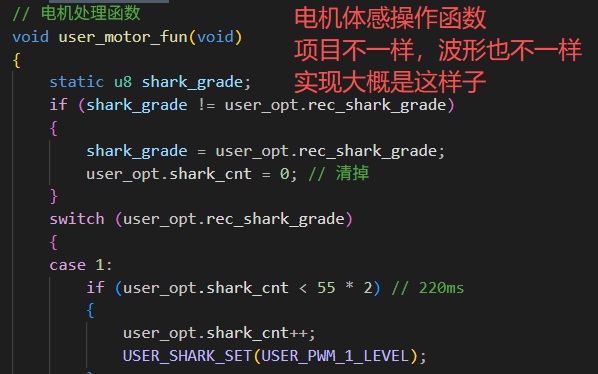

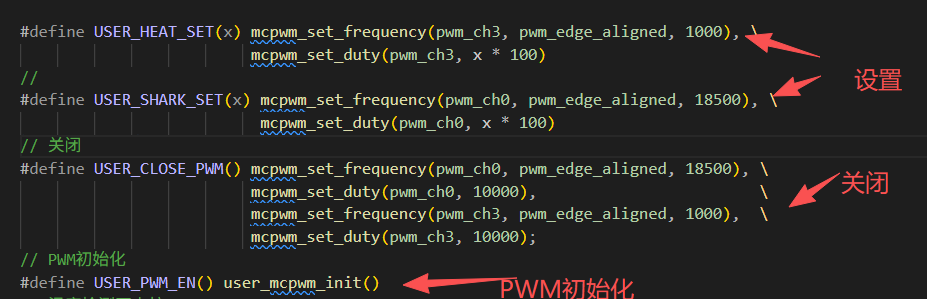

1.这种不像按摩眼罩，需要泵和阀的控制，所以波形不需涉及相位差，只需要按照客户要求震动的体感去控制就好，力度就用到pwm去控制，直接上api的代码，里面的参数到mcpwm.c有介绍。

石墨烯加热+NTC检测

1.NTC检测电路介绍：
1.1 NTC检测就是检测热敏电阻，热敏电阻的特性是温度越高，阻值越小，开发过程中需要客户提供热敏电阻的资料，常见的是3950 10K B值3950K。

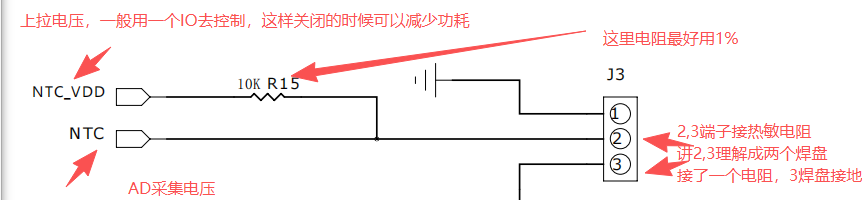

1.2.利用热敏电阻随温度阻值变化这个特性，进行AD采集，来检测阻值改变对应的温度值是多少，直接上电路图更清晰，这就是一个串联式的分压电路，NTC相当于一个初中物理学的滑动变阻器。

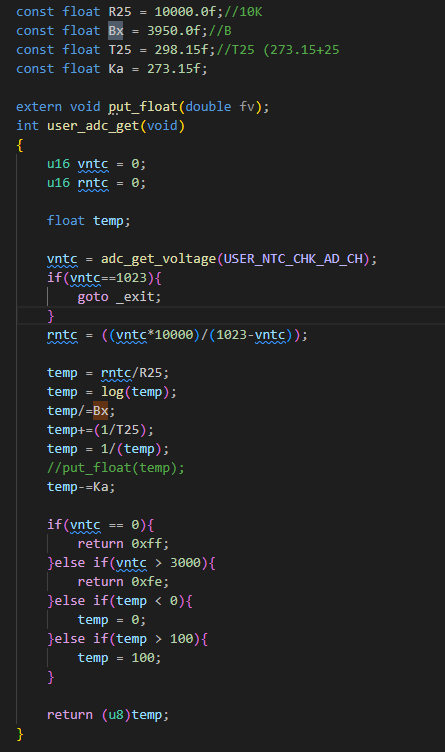

1.3 计算公式

小程序或app控制

1.这种对接，分几部分，初学者可能不太了解，我粗略解释一下：
1.1首先设备想和app连接，就要保证设备和app两个之间一个为client，一个为server，也就是我们常说的主机和从机，这两者任意一方都可以做主机或者从机，但我们一般是app端做主机，我们设备端做从机，而做从机需要有做从机的属性，那这个就是需要广播，让其他设备能发现到自己，做主机的属性，需要扫描，去发现周围的广播数据，发现是自己要的设备(蓝牙名字或者mac地址，或者自定义的数据都行)，并发起连接请求，再进行到配对环节，最终达到连接。
1.2 连接完成后，那需要信道通讯，这个信道和我常说的40个信道不一样，这个信道有个专业的名词叫uuid，uuid是ble基于gatt层进行通讯的唯一标识，所以不能被忽视，uuid分主服务uuid，特征uuid，特征uuid里面有write write_respond,notify,indicate,按自己记忆写的，不知道有没有单词拼写错误，如有错误，请忽略，这个不是重点，哈哈哈，有了uuid后，主机给设备发数据就用过write或者write_respond发，从机给主机信息，就用notify或者indicate去发，那这个通信就完成了（说明一点就是从机给主机去的发送的时候，需要使能notify或者indicate，一般是主机下发使能，但从机也可以自己使能）。

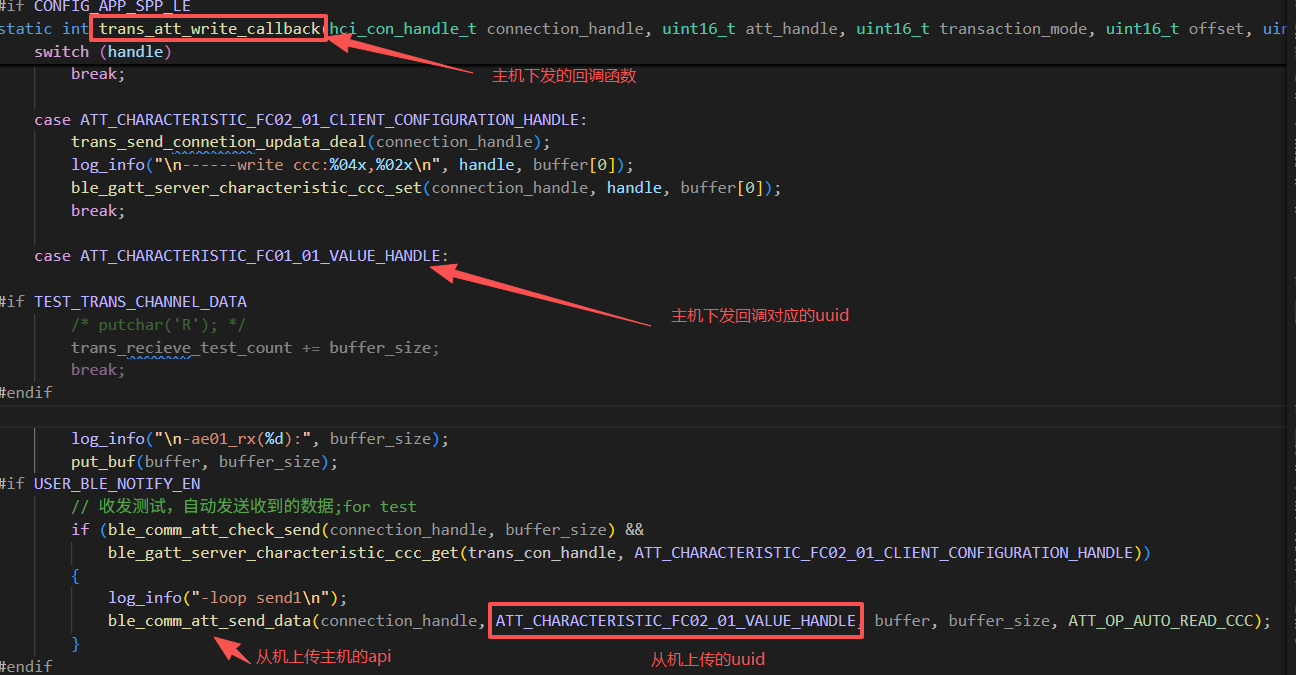

1.3直接上图，理解方便

数码管显示

1.数码管显示就和我们常用的七脚屏一样，就是利用人眼视觉暂留25ms内，来做扫描，注册个2ms的定时器，每次进来设置为高阻态，需要电量哪个就把哪个点亮一下，比较简单就直接上图。
