Matlab通过GUI实现点云的坡度滤波(附最简版)

news 2025/9/28 7:10:57

        本次我们分享的是使用Matlab进行点云的坡度滤波。点云坡度滤波是三维点云数据处理中的关键预处理技术，其核心原理是基于点云局部区域的坡度特征（即地形倾斜角度）实现数据分类，本质是通过区分点云在空间中的 “陡峭程度”，分离出符合特定坡度阈值的目标点集（如地面点、建筑物立面点）与噪声 / 冗余点集（如植被点、孤立杂点）。

        在 MATLAB 环境中实现该技术，依托其Computer Vision Toolbox（计算机视觉工具箱）和PointCloud Library (PCL) 接口（通过pcread、pcwrite等函数调用），具备三大优势：一是无需手动编写复杂的三维邻域搜索算法，工具箱内置pcneighbors等函数可高效计算局部点云拓扑关系；二是支持多格式点云数据（如 PLY、PCD、LAS）的读写与可视化，便于实时观察滤波效果；三是可结合 MATLAB 的矩阵运算能力，快速实现坡度计算的自定义优化（如调整邻域半径、坡度阈值）。

        该技术的核心价值在于：解决原始点云数据中 “地形 / 物体表面特征与冗余信息混合” 的问题，为后续点云分割、三维重建、地形建模等任务提供高质量的数据基础。例如，在激光雷达（LiDAR）地形测量中，通过坡度滤波可去除树木、电线杆等非地面点，保留纯粹的地形表面点，为生成数字高程模型（DEM）奠定基础。

一、MATLAB 实现点云坡度滤波的主要流程

        MATLAB 实现点云坡度滤波需遵循 “数据准备→局部特征计算→坡度分类→结果优化→验证输出” 的标准化流程，每个步骤均有明确的函数支撑与参数调整逻辑，具体如下：

1. 数据准备与预处理

  • 点云读取：使用pcread函数加载原始点云数据，支持主流格式（如ptCloud = pcread('terrain.pcd')），MATLAB 会自动将点云存储为pointCloud对象，包含坐标（X/Y/Z）、颜色（RGB，可选）等属性。
  • 噪声预处理：若原始点云存在孤立杂点（如测量误差导致的离群点），需先通过pcdenoise函数去除（如ptCloudClean = pcdenoise(ptCloud, 'NumNeighbors', 10, 'DistanceThreshold', 0.1)），避免噪声点干扰局部坡度计算。
  • 点云下采样（可选）：对于超大规模点云（如百万级以上），可通过pcdownsample函数降低点密度（如ptCloudDown = pcdownsample(ptCloudClean, 'gridAverage', 0.05)），以平衡计算效率与精度（网格大小需根据点云分辨率调整）。

2. 局部坡度计算

        坡度计算的核心是通过邻域点拟合局部平面，再计算平面法向量与竖直方向（Z 轴）的夹角，该夹角即为点云的局部坡度。MATLAB 中可通过以下步骤实现：

  • 邻域搜索：对每个点，使用pcneighbors函数查找其周围一定半径内的邻域点（如[neighbors, distances] = pcneighbors(ptCloudClean, ptCloudClean.Location, 'Radius', 0.2)），邻域半径需根据点云密度设置（过大会导致坡度平滑，过小易受噪声影响）。
  • 平面拟合：对每个点的邻域点集，使用fitplane函数拟合局部平面（如[planeModel, inliers] = fitplane(ptCloudClean.Location(neighbors(i,:), :))），planeModel返回平面方程ax + by + cz + d = 0，其法向量为[a, b, c]。
  • 坡度计算：平面法向量与 Z 轴（竖直方向）的夹角即为坡度角（θ），计算公式为：

cosθ = |c| / sqrt(a² + b² + c²)

θ = arccos(|c| / sqrt(a² + b² + c²))

        可通过 MATLAB 的矩阵运算批量计算所有点的坡度角（如slopeAngles = acos(abs(planeNormals(:,3)) ./ vecnorm(planeNormals, 2, 2))），最终将坡度角转换为角度制（slopeDegrees = rad2deg(slopeAngles)）。

3. 基于坡度阈值的滤波分类

        根据业务需求设定坡度阈值，将点云分为 “目标点”（符合阈值）与 “非目标点”（不符合阈值），核心步骤如下：

  • 阈值设定：根据应用场景确定坡度阈值（如地形建模中，地面点的坡度通常小于 15°，建筑物立面点的坡度通常大于 60°），假设目标为提取地面点，阈值设为slopeThreshold = 15（度）。
  • 点云分类：筛选出坡度小于阈值的点作为目标点（如groundIndices = slopeDegrees < slopeThreshold），再通过select函数提取目标点云（如ptCloudGround = select(ptCloudClean, groundIndices)），非目标点云可通过~groundIndices提取（如ptCloudNonGround = select(ptCloudClean, ~groundIndices)）。

4. 结果优化与验证

  • 形态学优化（可选）：若滤波后目标点云存在小空洞（如植被遮挡导致的地面点缺失），可通过pcmorphology函数进行膨胀操作（如ptCloudGroundFilled = pcmorphology(ptCloudGround, 'dilation', 'Radius', 0.1)），填补微小空洞。
  • 可视化验证：使用pcshow函数对比原始点云与滤波后点云（如figure; subplot(1,2,1); pcshow(ptCloudClean); title('原始点云'); subplot(1,2,2); pcshow(ptCloudGround); title('坡度滤波后地面点云')），直观判断滤波效果是否符合预期。
  • 定量验证（可选）：若存在标注好的 “真值点云”（如人工标记的地面点），可通过计算准确率（正确提取的目标点 / 真值目标点总数）和召回率（正确提取的目标点 / 滤波后目标点总数），量化评估滤波精度。

5. 结果输出

        使用pcwrite函数将滤波后的点云保存为指定格式（如pcwrite(ptCloudGround, 'ground_terrain.ply', 'Encoding', 'binary')），便于后续处理（如导入 ArcGIS 生成 DEM，或导入 MeshLab 进行三维建模）。

二、点云坡度滤波的应用领域

        依托 “基于坡度区分点云特征” 的核心能力，该技术在地形测绘、智慧城市、自动驾驶、林业监测等领域均有广泛应用，具体场景与 MATLAB 实现的适配性如下：

1. 地形测绘与地理信息系统（GIS）

  • 核心需求：从 LiDAR 点云中去除植被、建筑物等非地面点，提取纯净地面点以生成数字高程模型（DEM）、数字地形模型（DTM）。
  • MATLAB 应用优势：支持 LAS 格式（LiDAR 标准格式）点云的直接读取，结合pcneighbors的高效邻域搜索，可处理大规模地形点云（如山区、平原）；通过调整坡度阈值（如平原地区设 5°-10°，山区设 15°-20°），适配不同地形的地面点提取需求。
  • 典型案例：测绘团队使用 MATLAB 处理山区 LiDAR 点云，通过坡度阈值过滤山体植被点，提取地面点后生成的 DEM 误差，满足 1:1 万地形图测绘精度要求。

2. 智慧城市与建筑信息模型（BIM）

  • 核心需求：从城市三维激光扫描点云中分离建筑物立面点（高坡度，如墙面、屋顶斜面）与地面点（低坡度），为建筑物 BIM 建模、城市更新规划提供数据支撑。
  • MATLAB 应用优势：结合fitplane的平面拟合能力，可同时计算点云坡度与平面朝向，不仅能提取建筑物立面点，还能区分不同朝向的墙面（如南向、北向）；通过pcmorphology的形态学优化，可修复建筑物立面的空洞（如窗户遮挡导致的点云缺失）。
  • 典型场景：城市旧区改造中，使用 MATLAB 对街区扫描点云进行坡度滤波（立面阈值设 65°），提取建筑物立面点后，导入 BIM 软件生成建筑轮廓模型，辅助改造方案的碰撞检测（如判断新管线与原有建筑的位置冲突）。

3. 自动驾驶与环境感知

  • 核心需求：自动驾驶车辆的激光雷达（LiDAR）需实时区分路面点（低坡度，如平坦路面、缓坡）与障碍物点（高坡度，如路沿、护栏、行人），为路径规划与避障提供环境信息。
  • MATLAB 应用优势：支持点云的实时处理（通过pcplayer函数实现动态可视化），结合pcdownsample的下采样功能，可将处理延迟控制在毫秒级（满足自动驾驶实时性要求）；通过自适应坡度阈值（如根据车速调整邻域半径，高速时增大半径以提升稳定性），适配不同行驶场景。
  • 技术适配：MATLAB 可与自动驾驶工具箱（Automated Driving Toolbox）联动，将坡度滤波后的路面点云与车辆定位数据（如 GPS）融合，生成高精度局部路面地图，辅助车辆车道保持与坡道自适应控制。

4. 林业监测与生态评估

  • 核心需求：从森林 LiDAR 点云中分离植被点（高坡度，如树干、树枝）与地面点（低坡度），计算植被高度（植被点 Z 坐标 - 地面点 Z 坐标）、郁闭度等参数，评估森林生态状况。
  • MATLAB 应用优势：支持多回波 LiDAR 点云（如第一回波为树冠点、最后回波为地面点）的处理，通过坡度滤波可进一步验证最后回波的地面点纯度；结合 MATLAB 的统计分析工具（如histogram），可批量计算不同区域的植被高度分布，生成森林生态评估报告。
  • 典型案例：林业使用 MATLAB 处理森林 LiDAR 点云，通过坡度阈值提取地面点，计算出的乔木平均高度与实地测量值的误差，为森林生物量估算提供可靠数据。

5. 工业检测与逆向工程

  • 核心需求：在工业零件三维扫描（如汽车零部件、机械模具）中，通过坡度滤波区分零件的平面（低坡度，如法兰面）与曲面 / 棱边（高坡度，如圆柱面、倒角），辅助零件尺寸检测与逆向建模。
  • MATLAB 应用优势：支持高精度扫描点云（如毫米级分辨率）的处理，通过vecnorm函数精确计算法向量模长，确保坡度计算精度；结合pcfitcylinder等函数，可将坡度滤波后的曲面点进一步拟合为几何模型（如圆柱、圆锥），实现零件参数的自动提取（如直径、高度）。
  • 典型场景：汽车发动机缸体扫描中，使用 MATLAB 通过坡度阈值提取法兰平面点，拟合平面后计算其平面度误差，满足工业级检测标准。

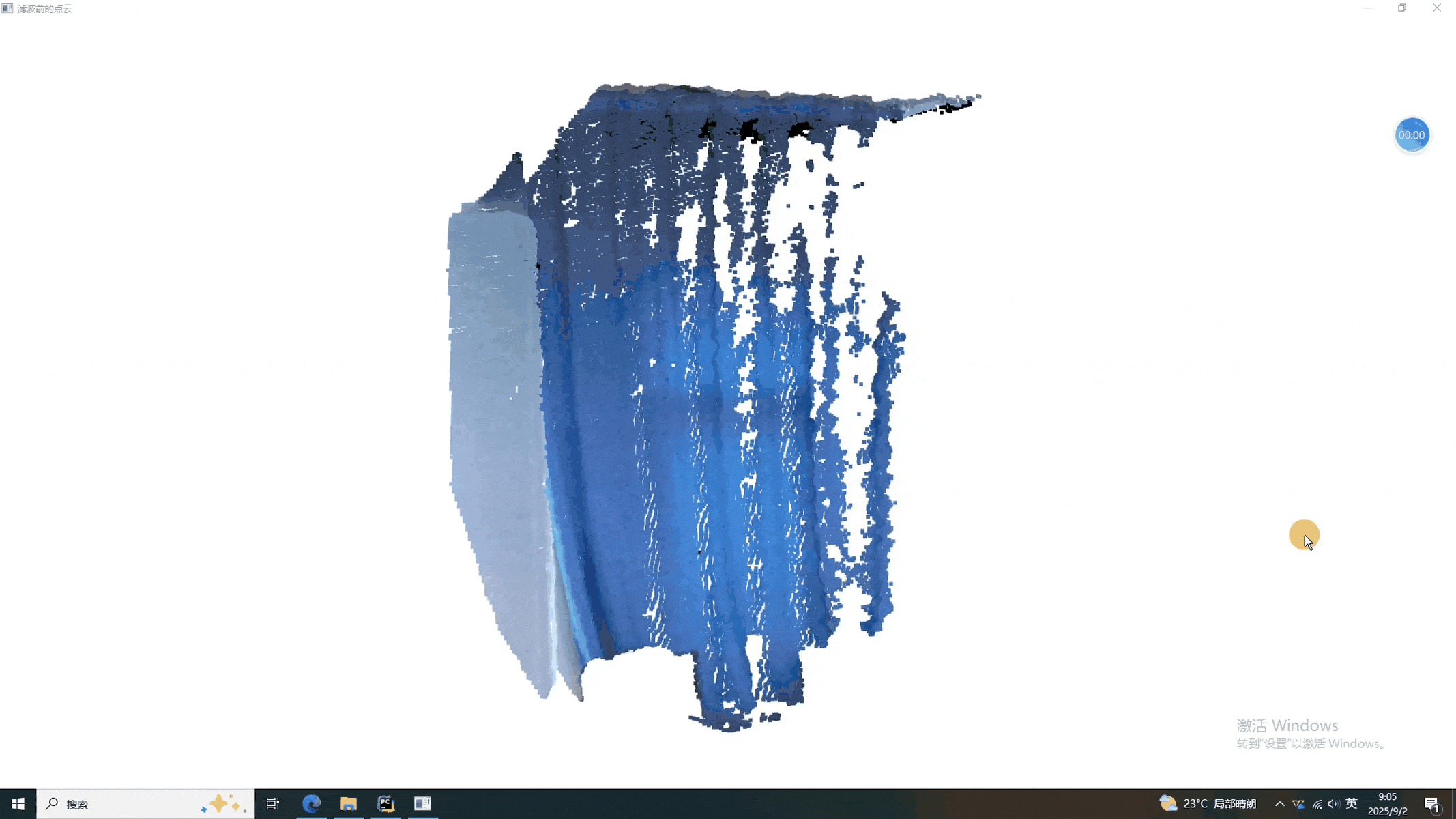

本次使用的数据是——————窗帘！

一、点云坡度滤波的程序

1、最简版

% 0. 清空环境
clear; clc; close all;% 1. 读入点云
[file, path] = uigetfile({'*.ply;*.pcd;*.xyz', '点云文件 (*.ply,*.pcd,*.xyz)'}, ...'请选择点云');
if file == 0; return; end
fname = fullfile(path, file);
ptCloud = pcread(fname);
N = ptCloud.Count;
fprintf('原始点云有 %d 个点\n', N);% 2. 坡度滤波
radius = 500; % 半径 500 mm
maxSlopeDeg = 20; % 最大坡度 20 度
minNeighbors = 10; % 最小邻域点数 10
cloudFiltered = slope_filter(ptCloud, radius, maxSlopeDeg, minNeighbors);
fprintf('坡度滤波后 %d 个点\n', cloudFiltered.Count);% 3. 可视化
figure('Name', '原始点云', 'NumberTitle', 'off');
pcshow(ptCloud); axis on; view(3);figure('Name', '坡度滤波后的点云', 'NumberTitle', 'off');
pcshow(cloudFiltered); axis on; view(3);function filtered_pcd = slope_filter(pcd, radius, max_slope_deg, min_neighbors)% 坡度滤波：剔除坡度大于阈值的点%% 参数:%   pcd: 输入点云对象 (pointCloud)%   radius: 邻域搜索半径%   max_slope_deg: 最大坡度阈值（角度，0~90）%   min_neighbors: 拟合平面所需的最小邻域点数%% 返回:%   filtered_pcd: 滤波后的点云% 获取点云数据points = pcd.Location;num_points = size(points, 1);mask = true(num_points, 1);% 转换为余弦阈值max_cos = cosd(max_slope_deg);% 创建KDTree用于邻域搜索kdtree = createns(points, 'NSMethod', 'kdtree');% 遍历每个点for i = 1:num_points% 搜索邻域点[idx, ~] = rangesearch(kdtree, points(i, :), radius);idx = idx{1};% 排除自身点并检查邻域点数idx(idx == i) = [];if length(idx) < min_neighborsmask(i) = false; % 如果邻域点太少，直接标记为非地面点continue;end% 提取邻域点neighbors = points(idx, :);% 计算协方差矩阵centered = neighbors - mean(neighbors);cov_matrix = cov(centered);% 计算特征值和特征向量[eigenvectors, eigenvalues] = eig(cov_matrix);eigenvalues = diag(eigenvalues);% 找到最小特征值对应的特征向量（法向量）[~, min_idx] = min(eigenvalues);normal = eigenvectors(:, min_idx);normal = normal / norm(normal);% 计算与Z轴的夹角余弦cos_angle = abs(normal(3));% 判断是否需要剔除该点if cos_angle < max_cosmask(i) = false;endend% 应用掩码获取滤波后的点云filtered_points = points(mask, :);filtered_pcd = pointCloud(filtered_points, 'Color', pcd.Color(mask, :));
end

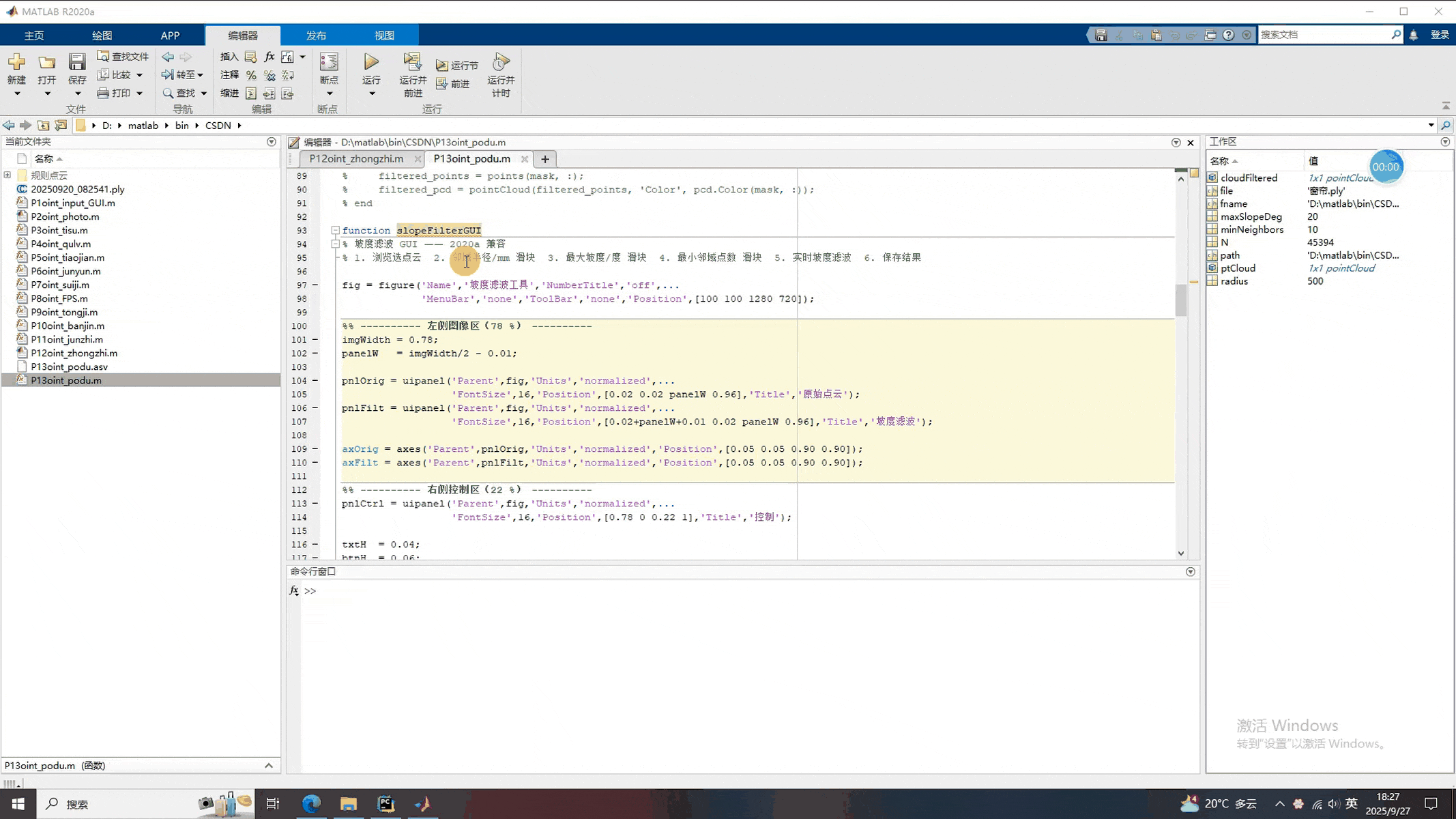

2、GUI版本

function slopeFilterGUI
% 坡度滤波 GUI —— 2020a 兼容
% 1. 浏览选点云  2. 邻域半径/mm 滑块  3. 最大坡度/度 滑块  4. 最小邻域点数 滑块  5. 实时坡度滤波  6. 保存结果fig = figure('Name','坡度滤波工具','NumberTitle','off',...'MenuBar','none','ToolBar','none','Position',[100 100 1280 720]);%% ---------- 左侧图像区（78 %） ----------
imgWidth = 0.78;
panelW   = imgWidth/2 - 0.01;pnlOrig = uipanel('Parent',fig,'Units','normalized',...'FontSize',16,'Position',[0.02 0.02 panelW 0.96],'Title','原始点云');
pnlFilt = uipanel('Parent',fig,'Units','normalized',...'FontSize',16,'Position',[0.02+panelW+0.01 0.02 panelW 0.96],'Title','坡度滤波');axOrig = axes('Parent',pnlOrig,'Units','normalized','Position',[0.05 0.05 0.90 0.90]);
axFilt = axes('Parent',pnlFilt,'Units','normalized','Position',[0.05 0.05 0.90 0.90]);%% ---------- 右侧控制区（22 %） ----------
pnlCtrl = uipanel('Parent',fig,'Units','normalized',...'FontSize',16,'Position',[0.78 0 0.22 1],'Title','控制');txtH  = 0.04;
btnH  = 0.06;
gap   = 0.02;
yTop  = 0.94;% 1. 浏览
uicontrol('Parent',pnlCtrl,'Style','pushbutton','String','浏览…',...'FontSize',16,'Units','normalized','Position',[0.05 yTop-btnH 0.90 btnH],...'Callback',@loadCloud);
yTop = yTop - btnH - gap;lblInfo = uicontrol('Parent',pnlCtrl,'Style','text','String','未加载点云',...'FontSize',10,'Units','normalized','Position',[0.05 yTop-txtH 0.90 txtH],...'HorizontalAlignment','left');
yTop = yTop - txtH - gap;% 2. 邻域半径/mm
uicontrol('Parent',pnlCtrl,'Style','text','String','邻域半径 / mm',...'FontSize',12,'FontWeight','bold','Units','normalized','Position',[0.05 yTop-txtH 0.90 txtH],...'HorizontalAlignment','left');
yTop = yTop - txtH - gap;sliderR = uicontrol('Parent',pnlCtrl,'Style','slider','Min',10,'Max',1000,'Value',500,...'FontSize',16,'Units','normalized','Position',[0.05 yTop-btnH 0.65 btnH],...'Callback',@refreshFilter);
txtR    = uicontrol('Parent',pnlCtrl,'Style','edit','String','500',...'FontSize',16,'Units','normalized','Position',[0.75 yTop-btnH 0.20 btnH],...'Callback',@editRCB);
yTop = yTop - btnH - gap;% 3. 最大坡度/度
uicontrol('Parent',pnlCtrl,'Style','text','String','最大坡度 / 度',...'FontSize',12,'FontWeight','bold','Units','normalized','Position',[0.05 yTop-txtH 0.90 txtH],...'HorizontalAlignment','left');
yTop = yTop - txtH - gap;sliderS = uicontrol('Parent',pnlCtrl,'Style','slider','Min',0,'Max',90,'Value',20,...'FontSize',16,'Units','normalized','Position',[0.05 yTop-btnH 0.65 btnH],...'Callback',@refreshFilter);
txtS    = uicontrol('Parent',pnlCtrl,'Style','edit','String','20',...'FontSize',16,'Units','normalized','Position',[0.75 yTop-btnH 0.20 btnH],...'Callback',@editSCB);
yTop = yTop - btnH - gap;% 4. 最小邻域点数
uicontrol('Parent',pnlCtrl,'Style','text','String','最小邻域点数',...'FontSize',12,'FontWeight','bold','Units','normalized','Position',[0.05 yTop-txtH 0.90 txtH],...'HorizontalAlignment','left');
yTop = yTop - txtH - gap;sliderN = uicontrol('Parent',pnlCtrl,'Style','slider','Min',5,'Max',50,'Value',10,...'FontSize',16,'Units','normalized','Position',[0.05 yTop-btnH 0.65 btnH],...'Callback',@refreshFilter);
txtN    = uicontrol('Parent',pnlCtrl,'Style','edit','String','10',...'FontSize',16,'Units','normalized','Position',[0.75 yTop-btnH 0.20 btnH],...'Callback',@editNCB);
yTop = yTop - btnH - gap;% 5. 保存
uicontrol('Parent',pnlCtrl,'Style','pushbutton','String','保存滤波结果',...'FontSize',16,'Units','normalized','Position',[0.05 yTop-btnH 0.90 btnH],...'Callback',@(s,e)saveCloud(ptCloudFilt));%% ---------- 数据 ----------
ptCloudOrig = pointCloud.empty;
ptCloudFilt = pointCloud.empty;%% ---------- 回调 ----------function loadCloud(~,~)[file,path] = uigetfile({'*.pcd;*.ply;*.xyz','点云文件'},'选择点云');if isequal(file,0), return; endtryptCloudOrig = pcread(fullfile(path,file));catch MEerrordlg(ME.message,'读取失败'); return;endshowPointCloud(axOrig,ptCloudOrig);N = ptCloudOrig.Count;set(lblInfo,'String',sprintf('已加载：%s  (%d 点)',file,N));refreshFilter();endfunction refreshFilter(~,~)if isempty(ptCloudOrig), return; endr = get(sliderR,'Value');s = get(sliderS,'Value');n = get(sliderN,'Value');ptCloudFilt = pcdSlopeFilter(ptCloudOrig,r,s,n);showPointCloud(axFilt,ptCloudFilt);set(txtR,'String',num2str(r));set(txtS,'String',num2str(s));set(txtN,'String',num2str(n));endfunction editRCB(src,~)v = str2double(get(src,'String'));if isnan(v), v = 500; endv = max(10,min(1000,v));set(sliderR,'Value',v);refreshFilter();endfunction editSCB(src,~)v = str2double(get(src,'String'));if isnan(v), v = 20; endv = max(0,min(90,v));set(sliderS,'Value',v);refreshFilter();endfunction editNCB(src,~)v = str2double(get(src,'String'));if isnan(v), v = 10; endv = max(5,min(50,v));set(sliderN,'Value',v);refreshFilter();endfunction saveCloud(cloud)if isempty(cloud)errordlg('请先完成坡度滤波','提示'); return;end[file,path] = uiputfile({'*.pcd','PCD';'*.ply','PLY';'*.xyz','XYZ'},'保存滤波点云');if isequal(file,0), return; endtrypcwrite(cloud,fullfile(path,file),'Precision','double');msgbox('保存成功！','提示');catch MEerrordlg(ME.message,'保存失败');endendfunction showPointCloud(ax,pc)cla(ax); set(ax,'Color','w');pcshow(pointCloud(nan(0,3)),'Parent',ax);  % 2020a 暖启动pcshow(pc,'Parent',ax,'MarkerSize',35);axis(ax,'tight'); grid(ax,'on'); view(ax,3);end%% ---------- 坡度滤波核心 ----------function filtered_pcd = pcdSlopeFilter(pcd, radius, max_slope_deg, min_neighbors)% 坡度滤波：剔除坡度大于阈值的点%% 参数:%   pcd: 输入点云对象 (pointCloud)%   radius: 邻域搜索半径%   max_slope_deg: 最大坡度阈值（角度，0~90）%   min_neighbors: 拟合平面所需的最小邻域点数%% 返回:%   filtered_pcd: 滤波后的点云% 获取点云数据points = pcd.Location;num_points = size(points, 1);mask = true(num_points, 1);% 转换为余弦阈值max_cos = cosd(max_slope_deg);% 创建KDTree用于邻域搜索kdtree = createns(points, 'NSMethod', 'kdtree');% 遍历每个点for i = 1:num_points% 搜索邻域点[idx, ~] = rangesearch(kdtree, points(i, :), radius);idx = idx{1};% 排除自身点并检查邻域点数idx(idx == i) = [];if length(idx) < min_neighborsmask(i) = false; % 如果邻域点太少，直接标记为非地面点continue;end% 提取邻域点neighbors = points(idx, :);% 计算协方差矩阵centered = neighbors - mean(neighbors);cov_matrix = cov(centered);% 计算特征值和特征向量[eigenvectors, eigenvalues] = eig(cov_matrix);eigenvalues = diag(eigenvalues);% 找到最小特征值对应的特征向量（法向量）[~, min_idx] = min(eigenvalues);normal = eigenvectors(:, min_idx);normal = normal / norm(normal);% 计算与Z轴的夹角余弦cos_angle = abs(normal(3));% 判断是否需要剔除该点if cos_angle < max_cosmask(i) = false;endend% 应用掩码获取滤波后的点云filtered_points = points(mask, :);filtered_pcd = pointCloud(filtered_points, 'Color', pcd.Color(mask, :));end
end

二、点云坡度滤波的结果

        结果上可以看出，坡度滤波算法可以提取到窗帘的平面部分，这不同于平面拟合，因为控制的参数不一样。感兴趣的同学可以细致的研究下。

就酱，下次见^-^
