概述

上次做了一个实验NXP - 查看Smoothieware固件工程命令行编译时的具体编译命令行，还有些要确认的地方。

Smoothieware固件工程使用的编译器是古早的版本，且是作者指定的。
如果我要将Smoothieware固件工程移植到MCUXpresso IDE，是否会因为编译器的不同，导致编译不过？或者编译后的elf体积增加，导致无法下载到LPC1769内？

想确认一下这些细节问题。即使真的没问题，确认一下，心里有底总是好的。

笔记

Smoothieware固件工程编译器的版本

双击 D:\3rd\openpnp_prj\Smoothieware\Smoothieware\BuildShell.cmd

D:\3rd\openpnp_prj\Smoothieware\Smoothieware>arm-none-eabi-gcc --version
arm-none-eabi-gcc (GNU Tools for ARM Embedded Processors) 4.8.3 20140228 (release) [ARM/embedded-4_8-branch revision 208322]
Copyright (C) 2013 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.D:\3rd\openpnp_prj\Smoothieware\Smoothieware>arm-none-eabi-g++ --version
arm-none-eabi-g++ (GNU Tools for ARM Embedded Processors) 4.8.3 20140228 (release) [ARM/embedded-4_8-branch revision 208322]
Copyright (C) 2013 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.D:\3rd\openpnp_prj\Smoothieware\Smoothieware>where arm-none-eabi-gcc
D:\3rd\openpnp_prj\Smoothieware\Smoothieware\gcc-arm-none-eabi\bin\arm-none-eabi-gcc.exe

可知，冰沙工程官方版本的工具链为arm-gcc-4.8.3

查看MCUXpresso IDE v25.6.136的工具链版本

打开MCUXpresso IDE, 新建c++工程，MCU为LPC1769, 不加任何库(LpcOpen或者CMSIS), 选择工具链(gun++11, gun11), 不使能CRP.
初始的工程代码是能编译过的。

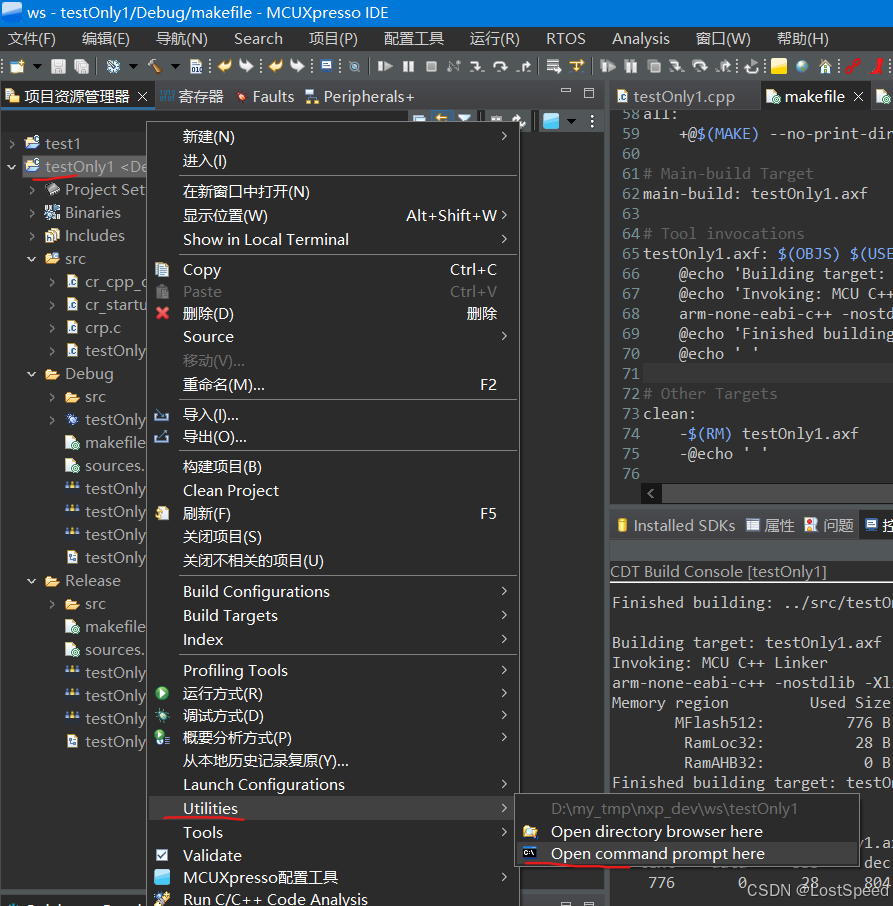

打开匹配工程环境的命令行

Microsoft Windows [版本 10.0.19045.5487]
(c) Microsoft Corporation。保留所有权利。D:\my_tmp\nxp_dev\ws\testOnly1>arm-none-eabi-gcc --version
arm-none-eabi-gcc (Arm GNU Toolchain 14.2.Rel1 (Build arm-14.52)) 14.2.1 20241119
Copyright (C) 2024 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.D:\my_tmp\nxp_dev\ws\testOnly1>arm-none-eabi-g++ --version
arm-none-eabi-g++ (Arm GNU Toolchain 14.2.Rel1 (Build arm-14.52)) 14.2.1 20241119
Copyright (C) 2024 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.D:\my_tmp\nxp_dev\ws\testOnly1>where arm-none-eabi-g++
C:\nxp\MCUXpressoIDE_25.6.136\ide\plugins\com.nxp.mcuxpresso.tools.win32_25.6.0.202501151204\tools\bin\arm-none-eabi-g++.exeD:\my_tmp\nxp_dev\ws\testOnly1>where arm-none-eabi-gcc
C:\nxp\MCUXpressoIDE_25.6.136\ide\plugins\com.nxp.mcuxpresso.tools.win32_25.6.0.202501151204\tools\bin\arm-none-eabi-gcc.exe

可知，在MCUXpresso IDE v25.6.136中新建的固件工程，用的工具链为arm-gcc-14.52

替换冰沙的工具链为MCUXpresso IDE的，然后尝试重新编译

将 C:\nxp\MCUXpressoIDE_25.6.136\ide\plugins\com.nxp.mcuxpresso.tools.win32_25.6.0.202501151204\tools\bin\中的所有东西，都拷贝到D:\3rd\openpnp_prj\Smoothieware\Smoothieware\gcc-arm-none-eabi\bin\中

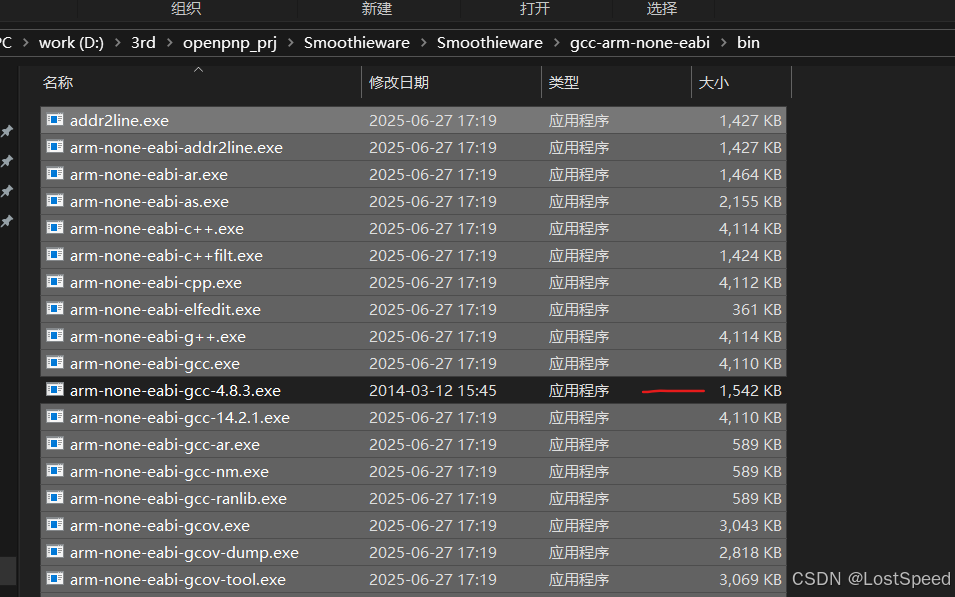

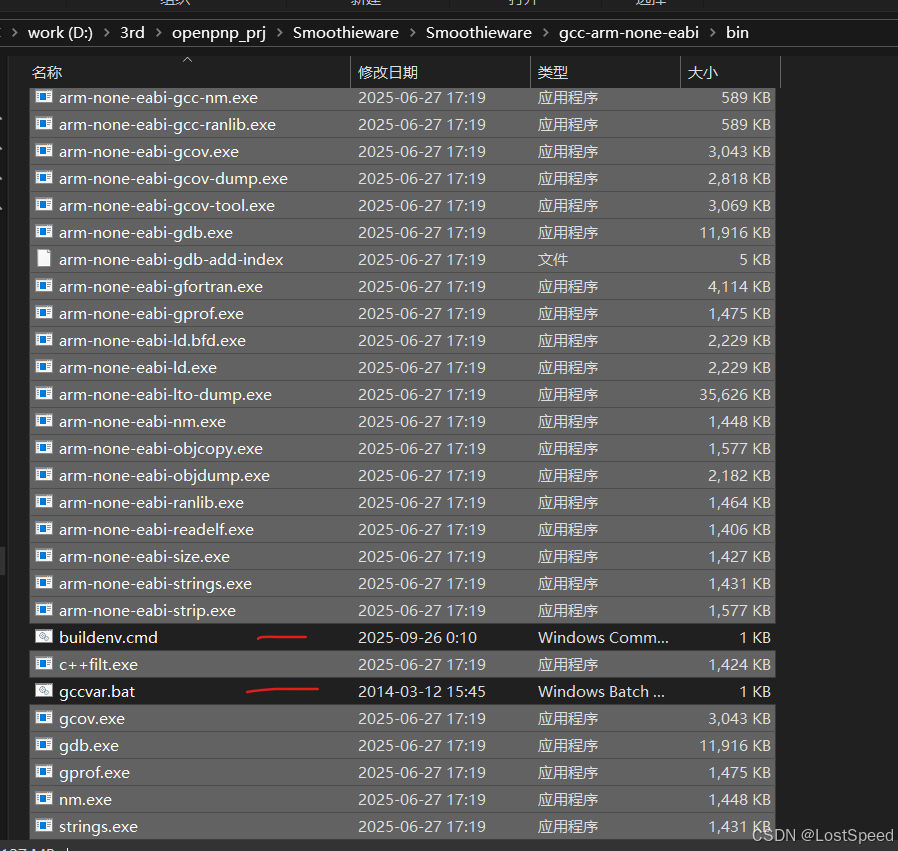

可以看到未被替换的文件如下


重新编译官方版的冰沙工程
双击 D:\3rd\openpnp_prj\Smoothieware\Smoothieware\BuildShell.cmd

make clean
make

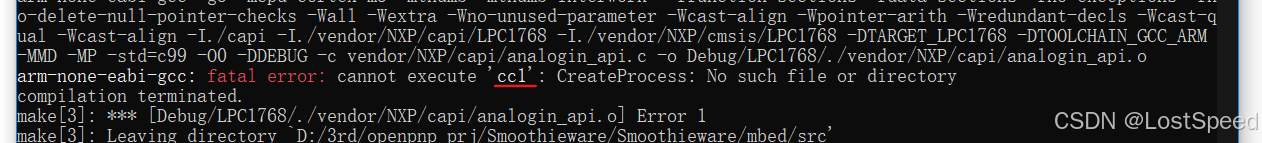

MCUXpresso IDE版的工具链还需要cc1.exe.

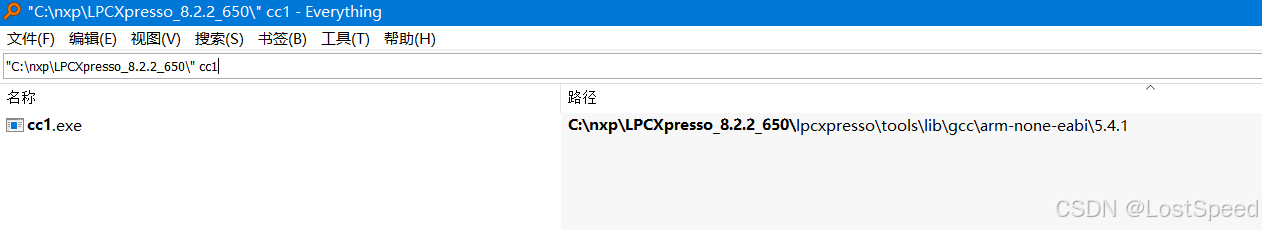

找一下

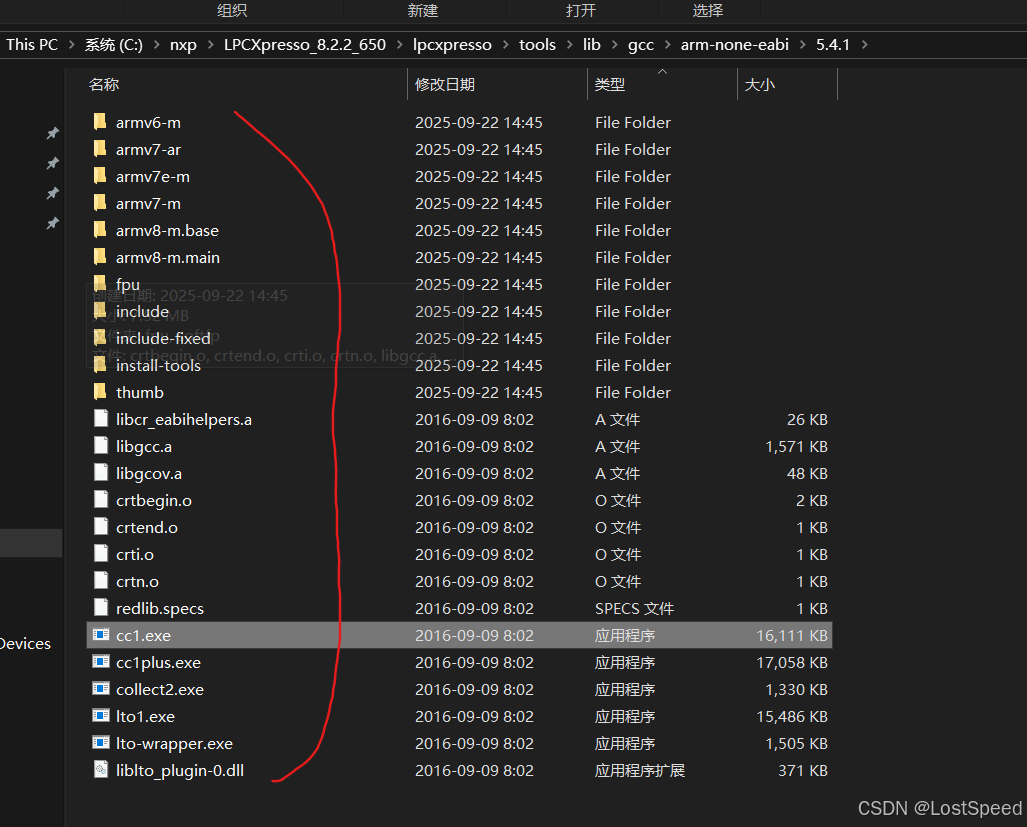

将 C:\nxp\LPCXpresso_8.2.2_650\lpcxpresso\tools\lib\gcc\arm-none-eabi\5.4.1下面的所有东西都复制到D:\3rd\openpnp_prj\Smoothieware\Smoothieware\gcc-arm-none-eabi\bin\中

再尝试编译

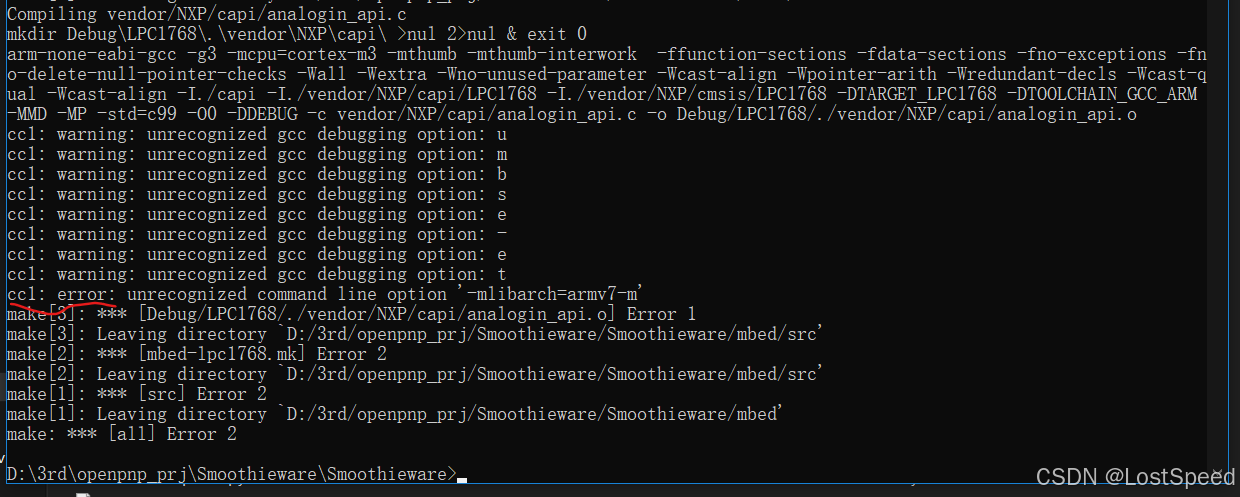

编译不过
看来必须要用完整的MCUXpresso IDE v25.6.136命令行来试试。

用完整的MCUXpresso IDE v25.6.136命令行来编译官方冰沙工程

# 命令行打开时，工作目录是在MCUXpresso IDE中新建工程的目录
# 需要切到冰沙官方工程的目录
D:\my_tmp\nxp_dev\ws\testOnly1>cd /d D:\3rd\openpnp_prj\Smoothieware\Smoothieware
# 确认一下gcc是否还是MCUXpresso IDE自带的
D:\3rd\openpnp_prj\Smoothieware\Smoothieware>arm-none-eabi-gcc --version
arm-none-eabi-gcc (Arm GNU Toolchain 14.2.Rel1 (Build arm-14.52)) 14.2.1 20241119
Copyright (C) 2024 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.
# 现在工具链还是MCUXpresso IDE自带的
# 开始编译冰沙官方工程
make clean
make all

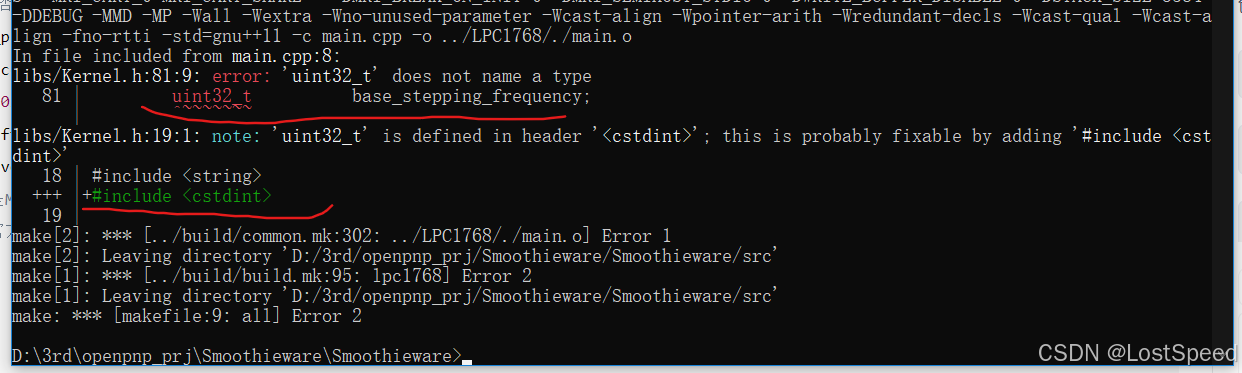

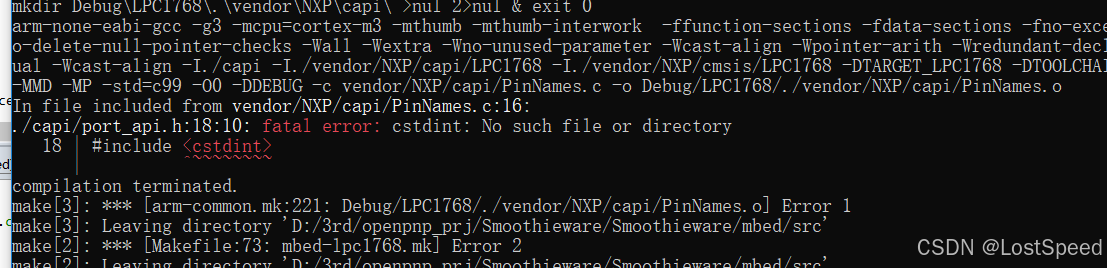

编译不过，看来工具链还是有区别。不过问题不大，都是标准头文件缺失，补上就行。

按照编译报错的提示，用SI4载入工程所有文件，修正后，再编译

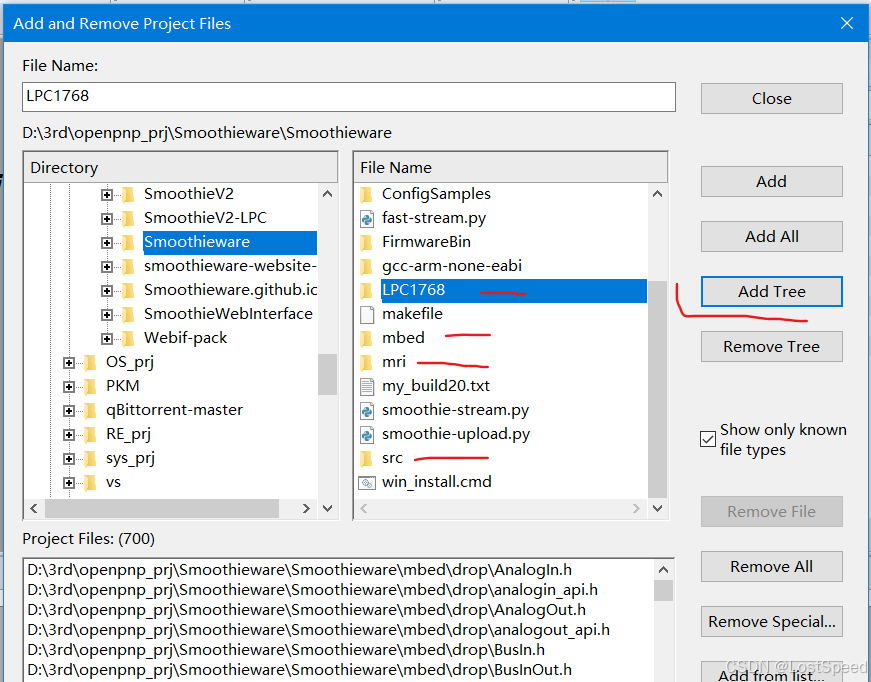

在SI4中，设置工程源码目录为D:\3rd\openpnp_prj\Smoothieware\Smoothieware，只需要将包含源码的4个目录加入即可。
LPC1768也是临时目录，make clean之后就没有了。这个目录不加入SI4.

报错时，看最上面一行来修正错误。

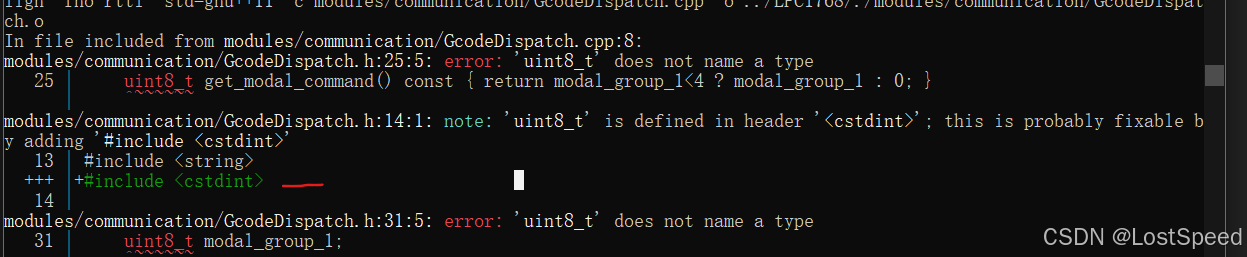

现在知道，换了编译器，工程中始终缺cstdint的头文件，这个错误就不记录了。
又编译了一下，还是有.h少这个头文件。

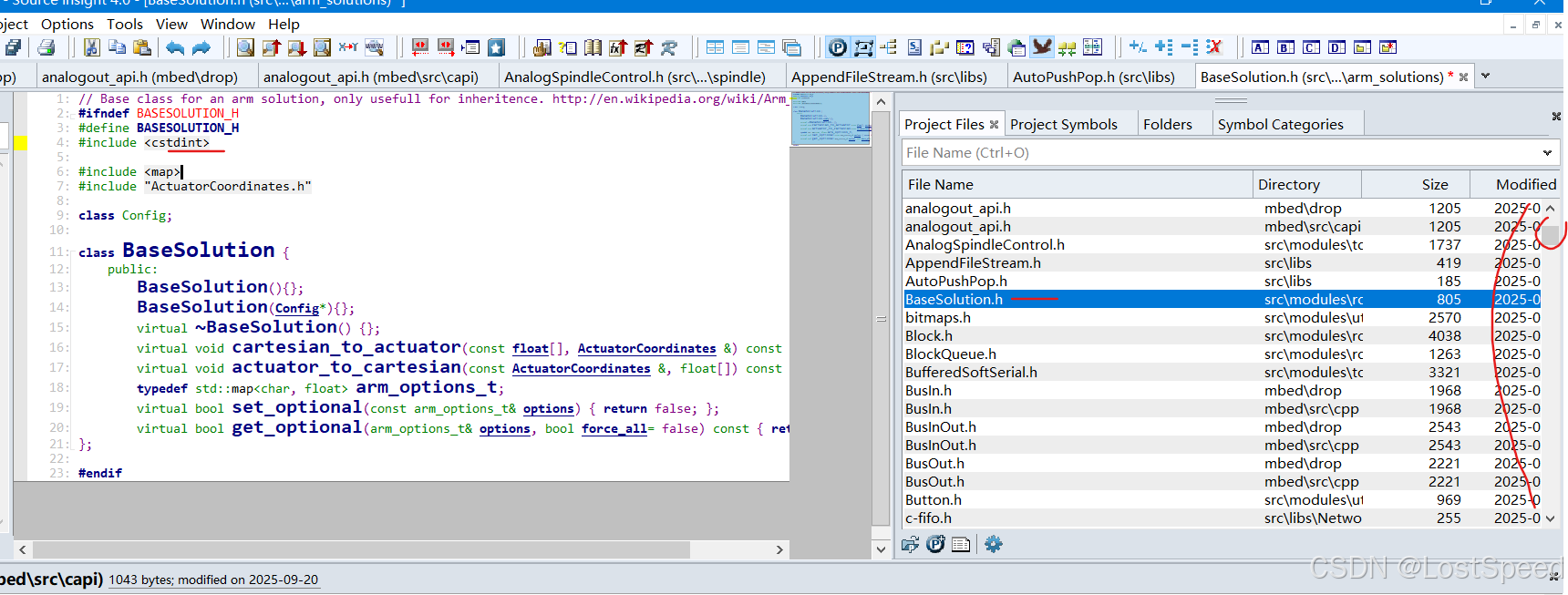

在SI4中，在过滤器中输入*.h, 然后点开每个.h, 在头上补充 *#include <cstdint>，不过数量比较多，挨个补充后，再编译
怪不得官方要指定编译器，原来冰沙官方工程，在这个编译器下的测试是通过的。

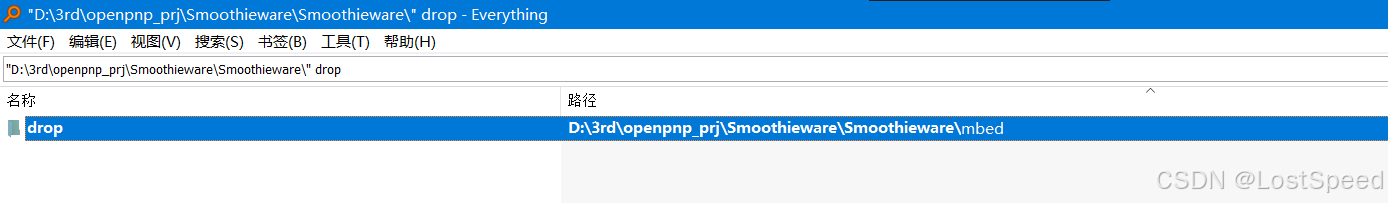

工程中的drop目录是临时的，里面有拷贝过来的头文件，将这个临时目录删掉，再补充头文件内容。

加到一半，发现有些.h是不需要加的。有点担心了，不过是系统头文件，加了也不会有啥副作用。
算了，都加完，如果有副作用，git恢复，再一个一个按需添加(尽量加到上层的.h中)。

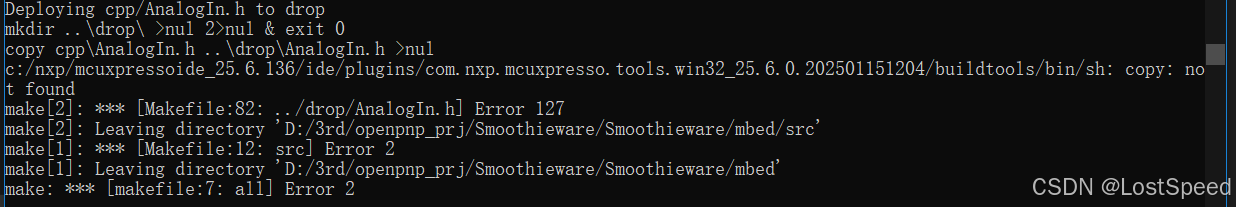

说copy没找到，尝试将C:\nxp\MCUXpressoIDE_25.6.136\ide\plugins\com.nxp.mcuxpresso.tools.win32_25.6.0.202501151204\buildtools\bin\中的cp.exe复制为copy.exe试试，不行。

# 手工新建 .\mbed\src\drop目录后，下面的cp命令成功
cp .\mbed\src\cpp\AnalogIn.h .\mbed\src\drop\AnalogIn.h

那需要将makefile中的copy命令改为cp命令才行了。

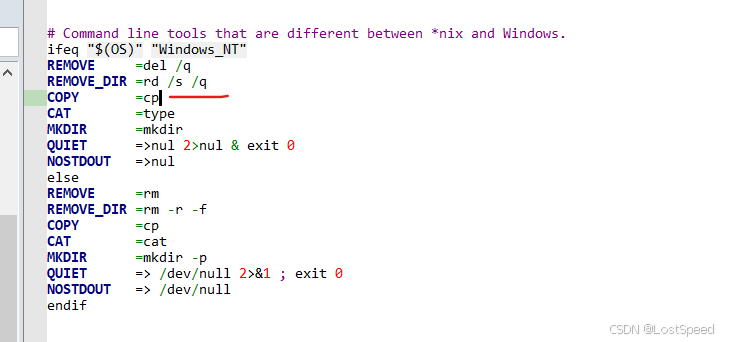

修改 D:\3rd\openpnp_prj\Smoothieware\Smoothieware\mbed\src\arm-common.mk

修改 D:\3rd\openpnp_prj\Smoothieware\Smoothieware\mbed\src\Makefile

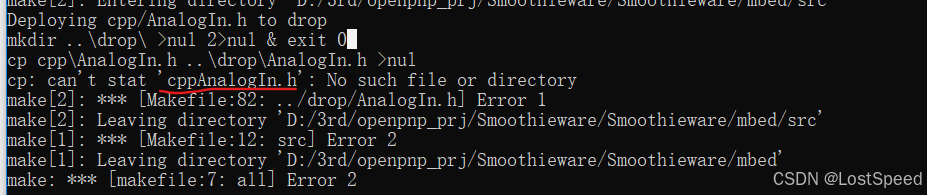

再尝试编译,报错。

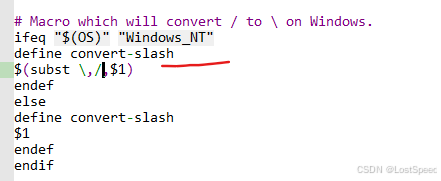

是路径符号要换成’/‘才行，不能是windows下的’\’

修改 D:\3rd\openpnp_prj\Smoothieware\Smoothieware\mbed\src\Makefile

再尝试编译，报错

cstdint不能随便加，因为这个工程是c和C++混合编程，如果.c包含了头文件，是无法找到c++的头文件的。
看来图省事，乱搞是不行的。
那我将.h中加入的cstdint都恢复，然后按照编译提示去加，尽量加在上层的.h中(如果没有上级.h, 只能加在本.h中)，这样工作量小一些。
加的东西如下

#ifdef __cplusplus
#include <cstdint>
#include <cstddef>
#include <string>
#else
// #include <stdint.h>
#endif

再重新编译一遍

make clean
make all

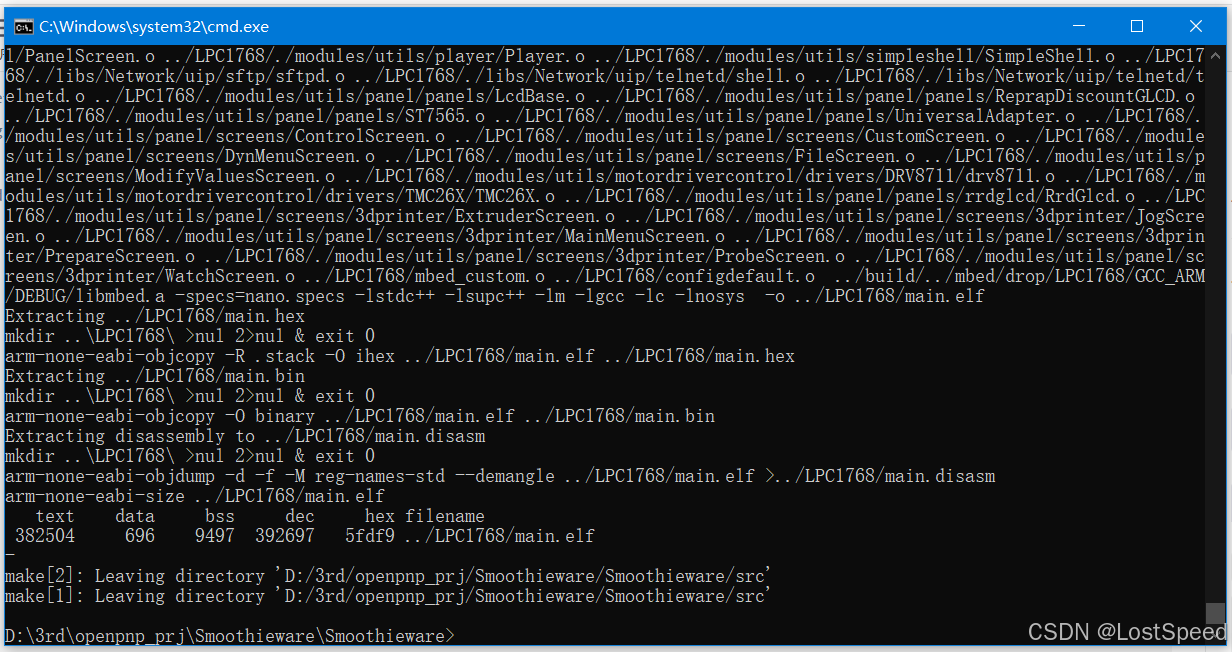

编译过了，且生成的elf的flash占用空间，并不比官方指定的旧工具链编译出来的大。O了。

备注

这个实验达到目的了。
已经将官方的原版Smoothieware固件工程，更换了工具链(MCUXpresso IDE v25.6.136自带的arm-gcc), 成功编译出了文件。
这个实验保证了，只要移植到MCUXpresso IDE编译环境，一定是可以正常编译调试的。需要注意: 添加进MCUXpresso IDE要指定好原版的编译参数(e.g. 预编译宏), 保证编译的效果和命令行环境下一致就行，这从MCUXpresso IDE编译过程的日志中，是能看出来的。
