(基于江协科技)51单片机入门：4.矩阵键盘

news 2025/9/28 5:07:50

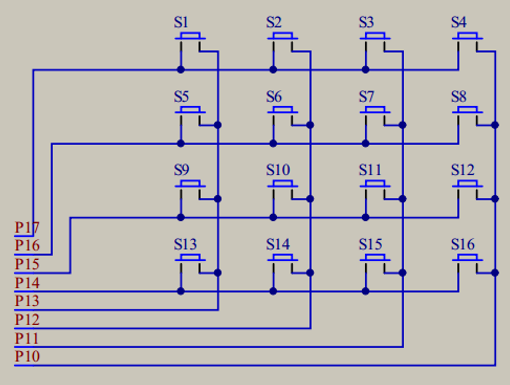

矩阵键盘

                矩阵键盘的本质是利用行列的排序方式去节省银脚

                和独立按键没有太大区别

矩阵键盘扫描

                和四位一体数码管类似，数码管也是一个数字一个数字的亮灯

                矩阵键盘对是否有按键按下的判断也是，一行一行 或 一列一列的进行判断

                由于判断的速度过快，给人的感觉是按下就出现相应的效果

1.矩阵键盘联动LDC显示屏

不是矩阵键盘控制LDC显示是，矩阵键盘出现了什么状态导致了，单片机去控制LDC

类比：小明考试考差了，然后改了成绩。不是分数改了成绩，是小明改的成绩

                直接对 P1 赋值 FF 各线路都是高电频

                对某一列赋值为 0 然后判断每行，一旦发现有一行出现等于0的情况，就能根据行列找到是那个按键被按下

下方为分装出的函数：

// 头文件
#ifndef __key_h_
#define __key_h_unsigned char key();#endif// 源文件
#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.H"unsigned char key()
{unsigned char c = 0;P1 = 0xFF;P1_3 = 0;if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);c=1;};if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);c=5;};if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);c=9;};if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);c=13;};P1 = 0xFF;P1_2 = 0;if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);c=2;};if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);c=6;};if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);c=10;};if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);c=14;};P1 = 0xFF;P1_1 = 0;if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);c=3;};if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);c=7;};if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);c=11;};if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);c=15;};P1 = 0xFF;P1_0 = 0;if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);c=4;};if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);c=8;};if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);c=12;};if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);c=16;};P1 = 0xFF;return c;
}

                利用上方函数的返回值，去调用下方江协科技的打印函数就能实现矩阵键盘联动LCD屏的效果

下方为江协科技的LCD1602的源码：

// 头文件
#ifndef __LCD1602_H__
#define __LCD1602_H__//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);#endif
// 源文件
#include <REGX52.H>//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0//函数定义：
/*** @brief  LCD1602延时函数，12MHz调用可延时1ms* @param  无* @retval 无*/
void LCD_Delay()
{unsigned char i, j;i = 2;j = 239;do{while (--j);} while (--i);
}/*** @brief  LCD1602写命令* @param  Command 要写入的命令* @retval 无*/
void LCD_WriteCommand(unsigned char Command)
{LCD_RS=0;LCD_RW=0;LCD_DataPort=Command;LCD_EN=1;LCD_Delay();LCD_EN=0;LCD_Delay();
}/*** @brief  LCD1602写数据* @param  Data 要写入的数据* @retval 无*/
void LCD_WriteData(unsigned char Data)
{LCD_RS=1;LCD_RW=0;LCD_DataPort=Data;LCD_EN=1;LCD_Delay();LCD_EN=0;LCD_Delay();
}/*** @brief  LCD1602设置光标位置* @param  Line 行位置，范围：1~2* @param  Column 列位置，范围：1~16* @retval 无*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{if(Line==1){LCD_WriteCommand(0x80|(Column-1));}else if(Line==2){LCD_WriteCommand(0x80|(Column-1+0x40));}
}/*** @brief  LCD1602初始化函数* @param  无* @retval 无*/
void LCD_Init()
{LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动LCD_WriteCommand(0x01);//光标复位，清屏
}/*** @brief  在LCD1602指定位置上显示一个字符* @param  Line 行位置，范围：1~2* @param  Column 列位置，范围：1~16* @param  Char 要显示的字符* @retval 无*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{LCD_SetCursor(Line,Column);LCD_WriteData(Char);
}/*** @brief  在LCD1602指定位置开始显示所给字符串* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  String 要显示的字符串* @retval 无*/
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=0;String[i]!='\0';i++){LCD_WriteData(String[i]);}
}/*** @brief  返回值=X的Y次方*/
int LCD_Pow(int X,int Y)
{unsigned char i;int Result=1;for(i=0;i<Y;i++){Result*=X;}return Result;
}/*** @brief  在LCD1602指定位置开始显示所给数字* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  Number 要显示的数字，范围：0~65535* @param  Length 要显示数字的长度，范围：1~5* @retval 无*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');}
}/*** @brief  在LCD1602指定位置开始以有符号十进制显示所给数字* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  Number 要显示的数字，范围：-32768~32767* @param  Length 要显示数字的长度，范围：1~5* @retval 无*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{unsigned char i;unsigned int Number1;LCD_SetCursor(Line,Column);if(Number>=0){LCD_WriteData('+');Number1=Number;}else{LCD_WriteData('-');Number1=-Number;}for(i=Length;i>0;i--){LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');}
}/*** @brief  在LCD1602指定位置开始以十六进制显示所给数字* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  Number 要显示的数字，范围：0~0xFFFF* @param  Length 要显示数字的长度，范围：1~4* @retval 无*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i,SingleNumber;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){SingleNumber=Number/LCD_Pow(16,i-1)%16;if(SingleNumber<10){LCD_WriteData(SingleNumber+'0');}else{LCD_WriteData(SingleNumber-10+'A');}}
}/*** @brief  在LCD1602指定位置开始以二进制显示所给数字* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  Number 要显示的数字，范围：0~1111 1111 1111 1111* @param  Length 要显示数字的长度，范围：1~16* @retval 无*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');}
}

2.矩阵键盘密码锁

                利用上文的的矩阵键盘函数返回值进行判断

                1：1~10为密码输入按键

                2：11为判断判断按键

                3：12为删除按键

主体的运行流程：

#include <REGX52.H>
#include "LCD1602.H"
#include "key.h"
#include "Delay.h"int main()
{unsigned char c = 0;			// 接收返回值，暂存返回值 	unsigned int a = 2345; 			// 真密码unsigned int password =0 ;	    // 密码判定变量LCD_Init();LCD_ShowString(1,1,"Holle World");while(1){c = key();if(c>0&&c<=10&&password<1000){password*=10;password+=c%10;LCD_ShowNum(2,1,password,4);}if(c==11){if(password == a){LCD_ShowString(1,1,"right       ");password = 0;LCD_ShowNum(2,1,password,4);}else{LCD_ShowString(1,1,"lose         ");password = 0;LCD_ShowNum(2,1,password,4);}}if(c==12){password/=10;LCD_ShowNum(2,1,password,4);}}return 0;
}
