插座工程量-图形识别轻松计量

插座工程量-图形识别轻松计量

一、基础知识

插座安装：

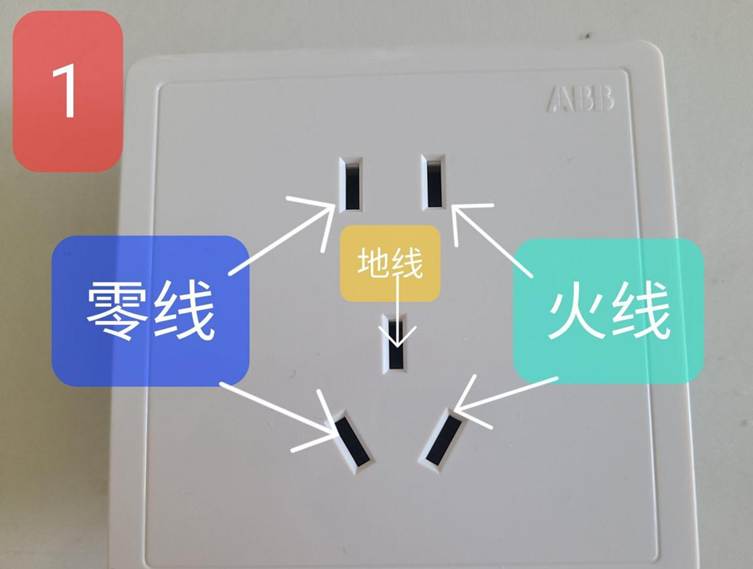

单相插座支线有三根导线，现行国家规范要求照明支路和插座支路分开，一般照明支线在顶棚上敷设，插座支路在地面下敷设，并且在插座回路上安装漏电保护器，插座支路导线根数由极数（孔数）最多的插座决定，所经二、三孔双联插座是三根导线，若是四联三极插座也是三根线。单相三孔插座中间孔接保护线（PE），下面两孔是左接中性线，（为零线N）右接相线L，单相两孔插座则无保护线。

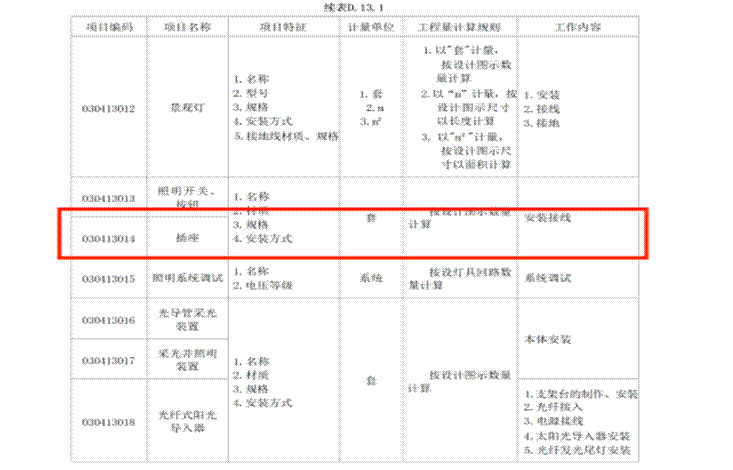

二、清单计量规则

三、案例分析

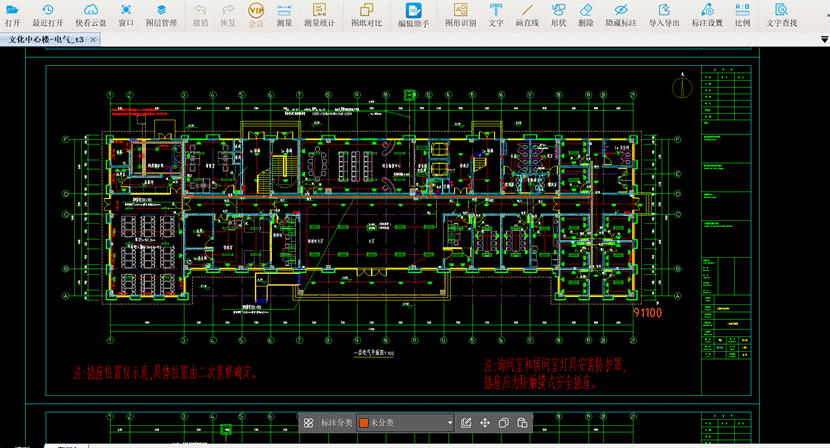

1.以一层为例，观察设备材料表和一层电气平面图，本案例有3种插座分别是二三孔安全插座、空调插座和柜式空调插座。

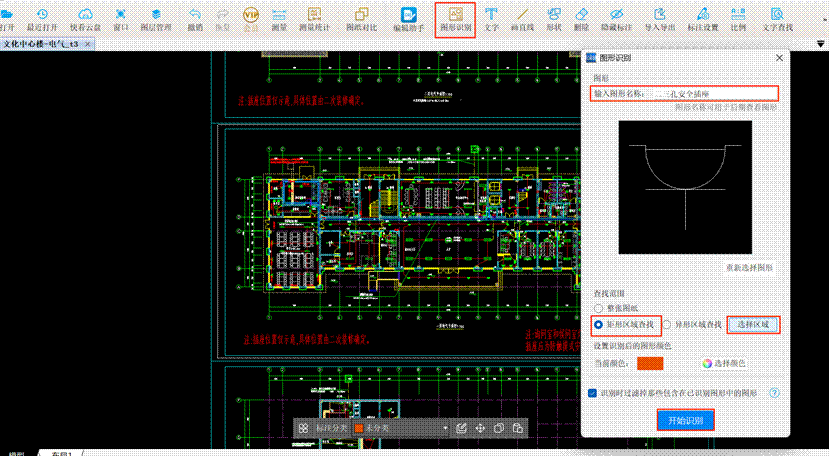

2.以二三孔安全插座计量为例，单击CAD快速看图中的【图形识别】功能，框选图例，右键单击任意位置确认选择，确认图例无误后输入图形名称，便于之后再次查看。查找范围选择矩形区域查找，将一层电气平面图框选后开始识别。如图所示本案例中二三孔安全插座为85套。
