MQ-2烟雾传感器详解——从工作原理到实际应用

news 2025/9/27 6:36:30

概述

一、MQ-2 烟雾传感器的工作原理

二、主要性能参数与特性

三、与其他传感器的对比

四、引脚功能介绍

五、通信协议与数据读取

六、相关应用设计

概述

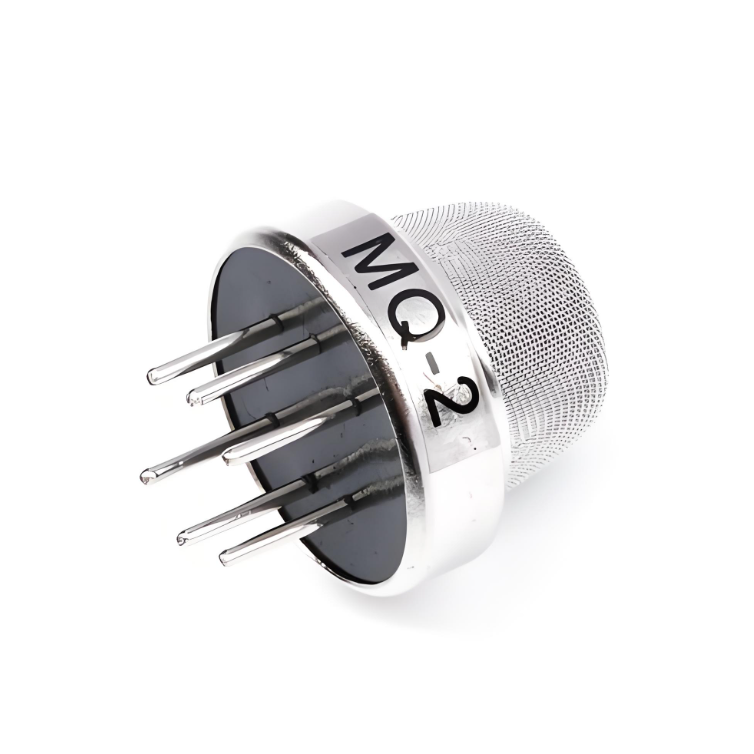

MQ-2 烟雾传感器是一款基于气敏元件的半导体式传感器，广泛应用于家庭安防、工业环境监测、消防预警等场景，可同时检测烟雾、液化气、丙烷、甲烷、酒精、氢气等多种可燃气体与有害气体。其核心优势在于低成本、高灵敏度、宽检测范围，且具备良好的稳定性与响应速度，是入门级气体检测方案中的核心组件。与专业电化学传感器相比，MQ-2 虽在选择性上稍逊，但凭借性价比优势，仍是消费级电子与物联网设备（如智能家居烟雾报警器、便携式气体检测仪）的首选传感器之一。

一、MQ-2 烟雾传感器的工作原理

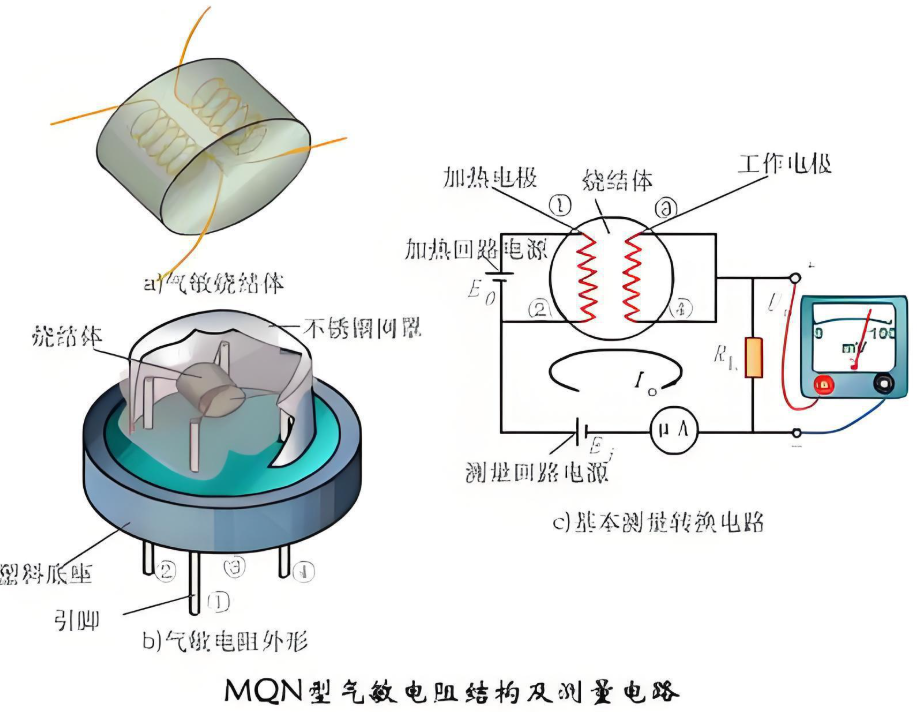

MQ-2 的核心是SnO₂（二氧化锡）半导体气敏材料，其工作原理基于 “气敏效应”—— 即半导体材料的电阻值会随周围环境中目标气体浓度的变化而显著改变，具体过程可分为三个阶段：

1. 气敏材料的导电特性基础

纯净的 SnO₂在常温下为绝缘体，但 MQ-2 的气敏元件中会掺杂少量贵金属（如 Pd、Pt）作为催化剂，并通过加热电极将气敏材料加热至 300~400℃的工作温度。此时，SnO₂表面的氧原子会捕获材料中的自由电子，形成 “氧吸附层”，使材料呈现高电阻状态（这是传感器的初始稳定状态）。

2. 目标气体与气敏材料的相互作用

当环境中存在烟雾（主要成分为碳颗粒、可燃气体小分子）时，这些气体分子会与 SnO₂表面的氧吸附层发生反应：

可燃气体（如甲烷、丙烷）会与氧吸附层中的氧原子结合，释放出被捕获的自由电子；

烟雾中的碳颗粒会直接与氧吸附层反应，破坏氧吸附结构，增加自由电子数量。

3. 电阻变化与信号转换

自由电子数量的增加会导致 SnO₂半导体的电阻值显著降低，且电阻降低的幅度与目标气体（烟雾）的浓度呈正相关（浓度越高，电阻越小）。传感器通过内部的分压电路（通常与一个固定电阻串联），将电阻变化转化为电压信号的变化，最终输出可被单片机（如 Arduino、STM32）读取的模拟电压信号，再通过算法换算为对应的烟雾浓度值。

二、主要性能参数与特性

MQ-2 的性能参数直接决定了其适用场景与检测效果，以下为核心技术参数（数据基于典型工业级产品，不同厂商略有差异）：

参数类别	具体参数	说明
检测范围	烟雾：50~10000ppm；可燃气体：100~10000ppm	ppm（每百万分之一体积浓度），覆盖家庭 / 工业常见风险浓度
工作电压	DC 5V	标准直流电压，需稳定供电（波动≤±0.1V）
工作电流	加热电流：≤150mA；负载电流：≤100mA	加热电流为气敏元件工作必需，需注意电源功率
灵敏度	S = R₀/R₉₀₀（R₉₀₀为丙烷 900ppm 时电阻）	典型 S 值为≥5（即 R₀是 R₉₀₀的 5 倍以上），灵敏度越高，浓度变化响应越明显
响应时间（T₉₀）	≤10s	从接触目标气体到输出信号稳定至 90% 的时间，反应速度快
恢复时间（T₁₀）	≤30s	气体消失后，信号恢复至初始值 10% 的时间
工作温度	-20℃~+50℃	适用于大多数室内外环境，低温下需注意加热效率
工作湿度	≤95% RH（无凝结）	高湿度（有凝结）会影响气敏材料稳定性，需配合防潮设计
使用寿命	≥2 年（正常工作环境）	长期暴露在高浓度污染环境中会缩短寿命，建议定期校准

三、与其他传感器的对比

为更清晰地理解 MQ-2 的定位，将其与常见的烟雾 / 气体检测传感器（电化学传感器、光电式烟雾传感器）进行对比：

对比维度	MQ-2 半导体传感器	电化学传感器（如 MQ-7）	光电式烟雾传感器（如 RCWL-0516）
检测原理	半导体气敏效应（电阻变化）	电化学反应（电流变化）	光散射效应（光敏电阻信号变化）
检测目标	烟雾、可燃气体（多目标）	特定气体（如 CO、NO₂，单目标）	烟雾（主要为可见 / 不可见颗粒）
选择性	差（易受酒精、香水等干扰）	高（仅对特定气体响应）	中（对粉尘、水汽有轻微干扰）
灵敏度	中（ppm 级）	高（ppb 级，适用于低浓度检测）	高（可检测微量烟雾颗粒）
成本	低（约 5~15 元 / 个）	中（约 20~50 元 / 个）	中（约 15~30 元 / 个）
功耗	中（需加热，约 0.75W）	低（无需加热，约 0.01W）	低（仅光源耗电，约 0.05W）
适用场景	家庭可燃气体 + 烟雾复合检测、工业泄漏预警	低浓度有毒气体检测（如 CO 中毒预警）	纯烟雾火灾预警（如卧室、厨房）

结论：

若需低成本、多目标检测（同时防燃气泄漏与烟雾火灾），MQ-2 是最优选择；

若需高精度有毒气体检测（如 CO），优先选电化学传感器；

若需低功耗纯烟雾检测（如电池供电的烟雾报警器），光电式传感器更合适。

四、引脚功能介绍

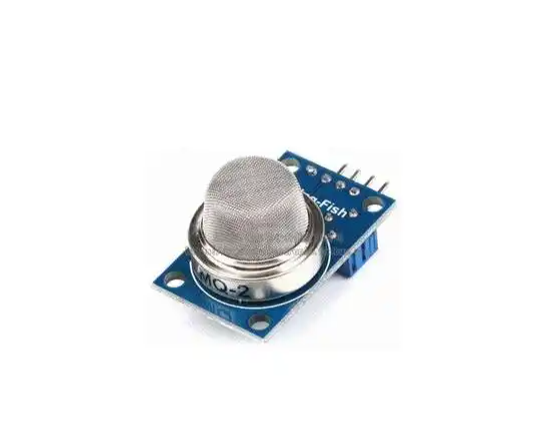

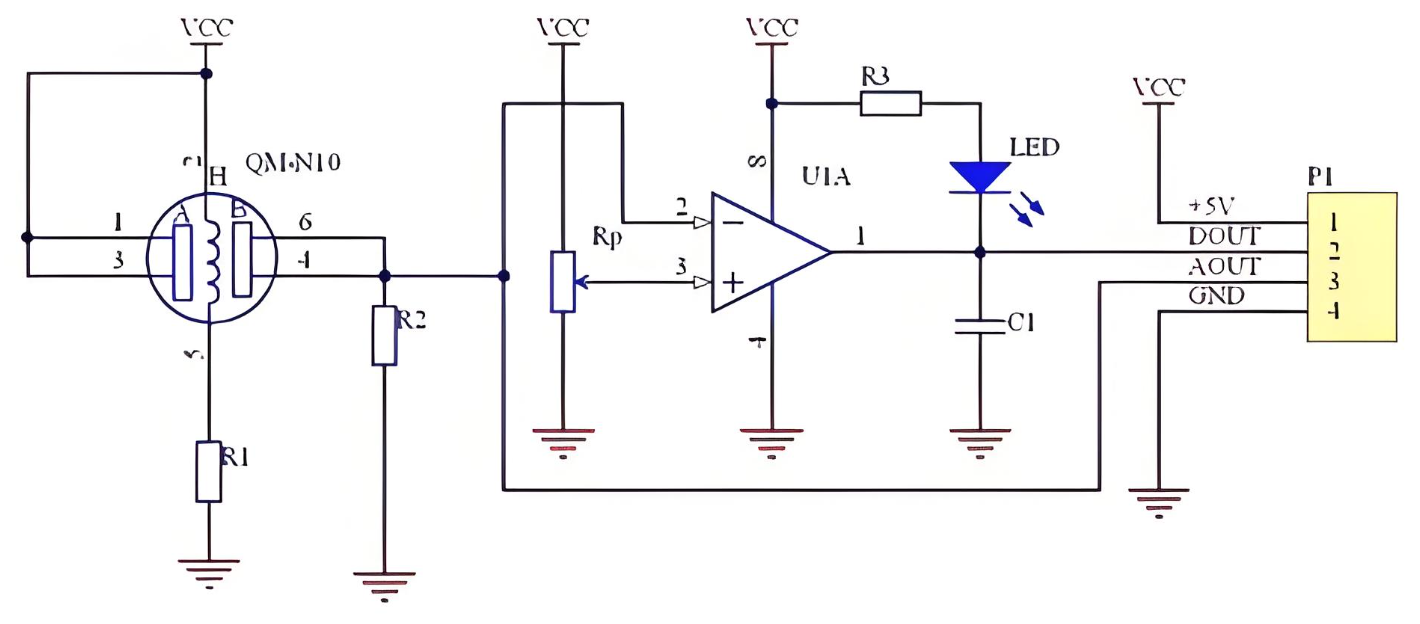

MQ-2 传感器模块（市面上最常见的是 “MQ-2 气敏传感器模块”，已集成分压电路、加热电路）通常有 4 个引脚具体功能如下：

引脚标识	功能描述	连接说明
VCC	电源正极	接 DC 5V 电源（必须稳定，不可接 3.3V，否则加热不足）
GND	电源负极	接系统地（与 MCU 共地，避免信号干扰）
A0	模拟信号输出	接 MCU 的模拟输入引脚（如 Arduino 的 A0），输出 0~5V 电压信号，电压随烟雾浓度升高而升高
D0	数字信号输出	接 MCU 的数字输入引脚（如 Arduino 的 D2），通过模块上的电位器设定阈值，当浓度超过阈值时输出低电平（默认高电平），用于简单的开关量报警

五、通信协议与数据读取

MQ-2 的通信方式以模拟信号通信为主，数据读取流程简单，需配合 MCU 完成信号采集与浓度换算，具体步骤如下：

1. 通信协议类型

MQ-2 无复杂的数字通信协议（如 UART、I2C），核心是通过模拟电压信号传输数据：

模拟信号范围：0~5V（与 VCC 电压一致）；

信号对应关系：电压与烟雾浓度呈正相关（浓度越高，电压越高），但并非线性关系，需通过校准曲线换算。

2. 硬件连接（以 STM32为例）

MQ-2 引脚

STM32引脚

连接说明

VCC

5V

传感器电源

GND

GND

共地

A0

A0

模拟信号输入

D0

C12

（可选）数字信号输入，用于报警

3. 数据读取流程

对于STM32平台，读取MQ-2传感器值的代码示例如下：
c// STM32示例代码
while(1) {HAL_ADC_PollForConversion(&hadc, 1000);uint16_t rawValue = HAL_ADC_GetValue(&hadc);float voltage = (float)rawValue / 4096.0 * 3.3; // 12位ADC，3.3V参考电压float ppm = 100.0 * voltage; // 简易换算公式，实际需校准HAL_Delay(1000);
}
在实际应用中，通常需要预热1-2分钟后数据才会稳定。此外，环境温湿度的变化会给元件电阻带来小影响，可能需要进行温湿度补偿。
