0. 书接上文

STM32中的Flash、ROM与RAM全解析

通过前文我们可以了解到STM32中的Flash、ROM与RAM，以及上面的内存分配（.bss/.data/.text段），这篇我们讲一下FreeRTOS中的内存分配。

1. FreeRTOS 中的内存分配

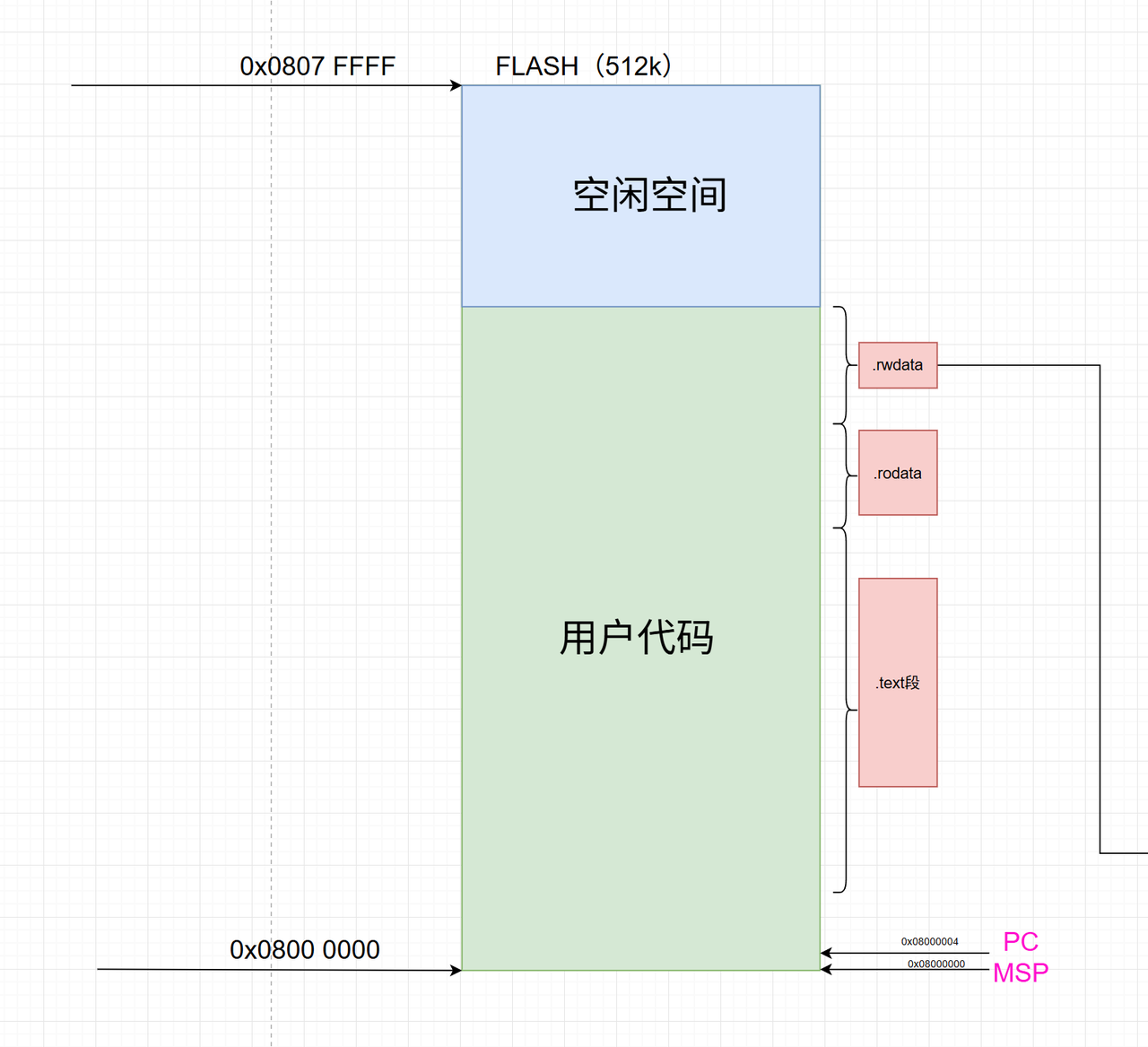

FLASH 内存分配

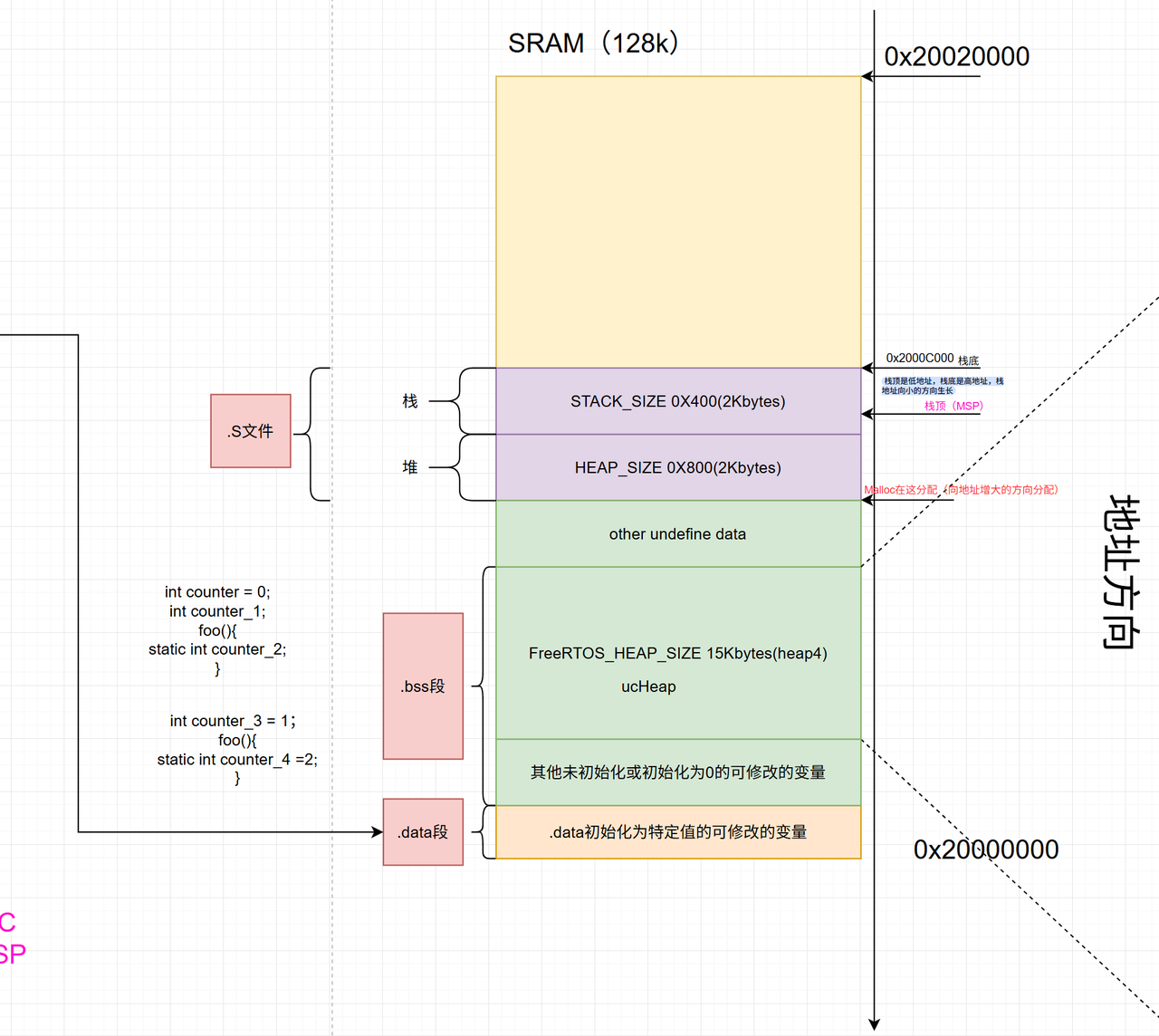

SRAM 内存分配

勘误一下：上图的 STACK_SIZE 栈大小应该为 1Kbytes

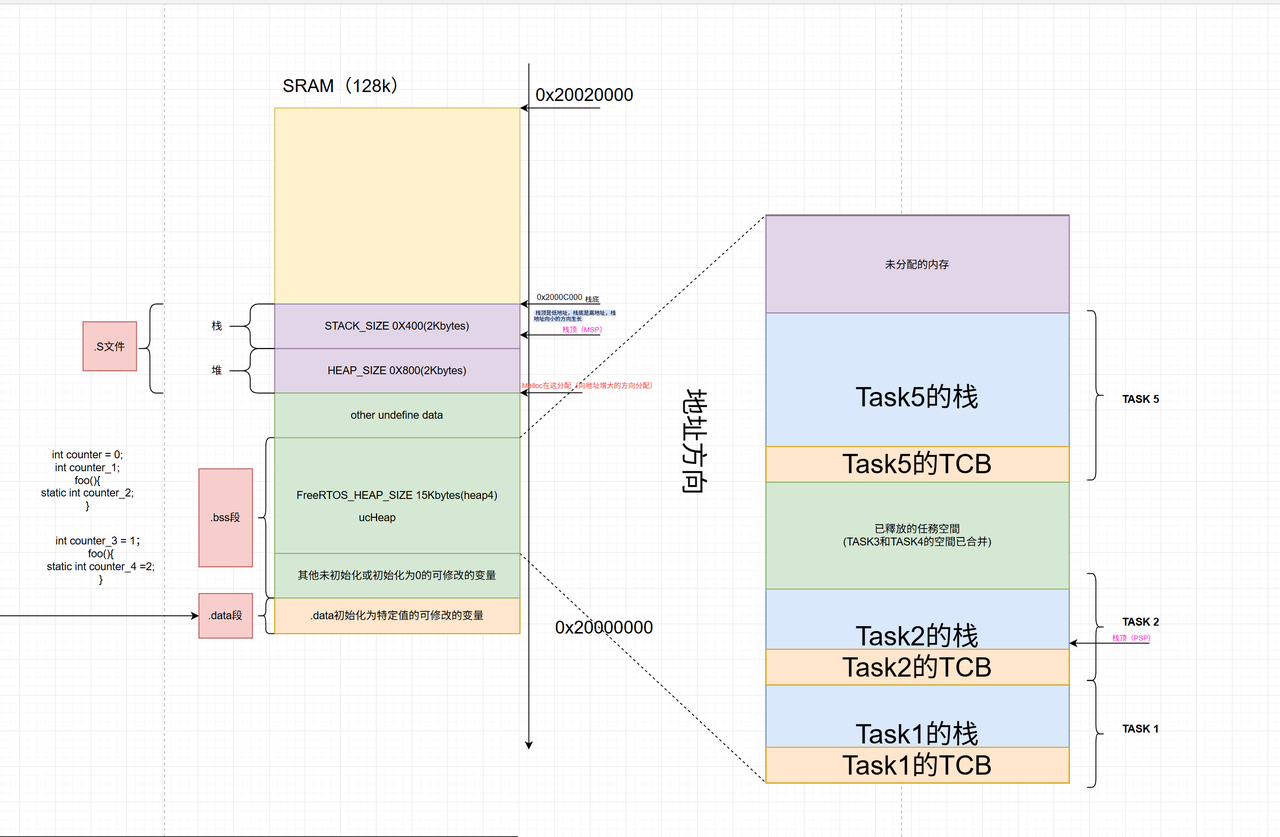

FreeRTOS 的任务内存分配

heap4 方案本质就是开了一个未初始化的大数组，所以 FreeRTOS 的任务栈都在 .bss 段：

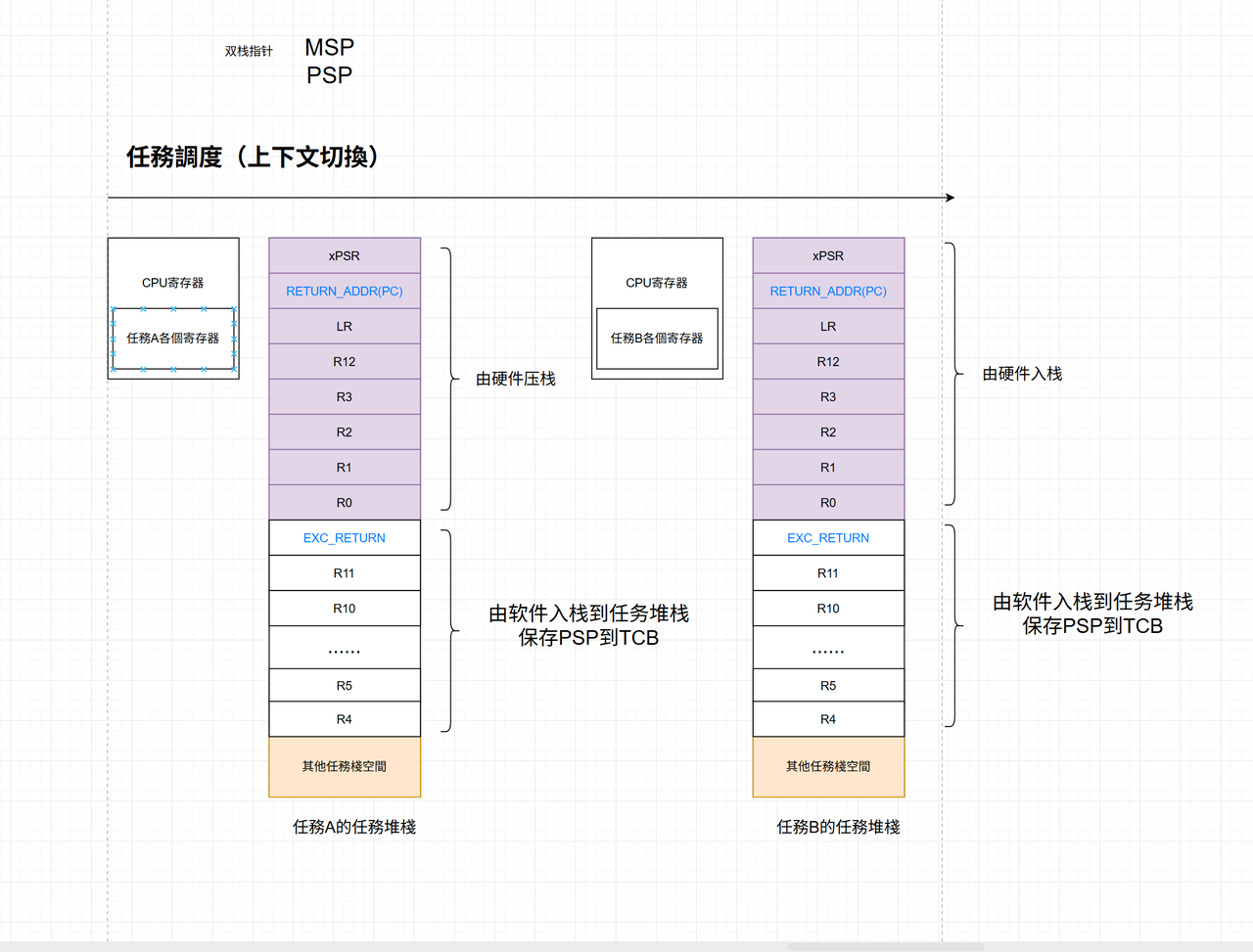

任务上下文切换

关键点总结

1. data段的数据会在flash中保存，在系统运行时，拷贝到sram的data段。

2. freertos的堆空间被分配在sram的bss段（在heap4.c中创建一个大数组），freertos的任务栈、任务控制块、队列等资源的内存空间都在这里被分配；pvmalloc在这里分配内存；psp进程栈指针在这个区域偏移，处理os的栈。

3. 单片机的堆空间被分配在sram的堆区域（在启动文件中定义大小，在单片机启动过程初始化），malloc在这里分配内存。

4. 单片机的栈空间被分配在sram的栈区域（在启动文件中定义大小，在单片机启动过程初始化），msp主栈指针在这个区域偏移，处理单片机系统的栈。

2. 通过.map文件查看.text/.data/.bss段地址

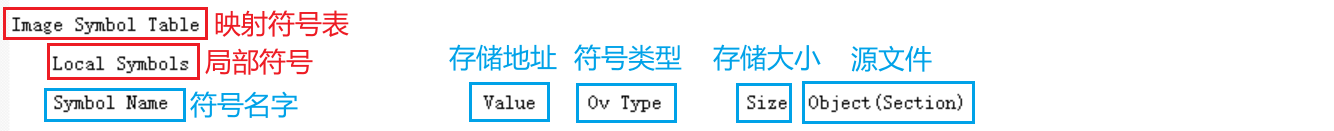

.map文件打开方法和.map文件解析

Keil5----打开map文件方法和map文件解析_.map文件怎么打开-CSDN博客

在.map文件中查看.text/.data/.bss段的起始位置

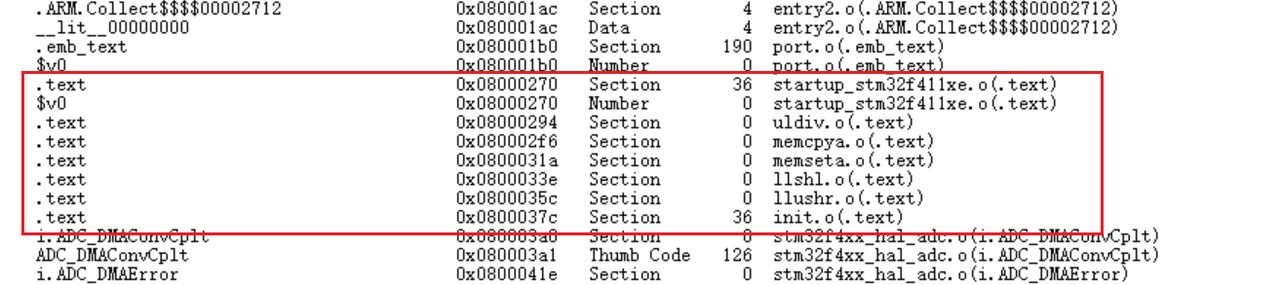

.text 段

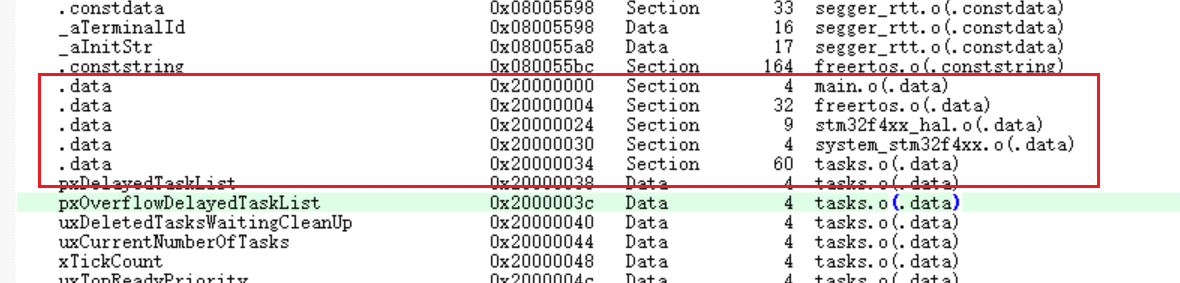

.data 段

.bss 段

堆和栈
