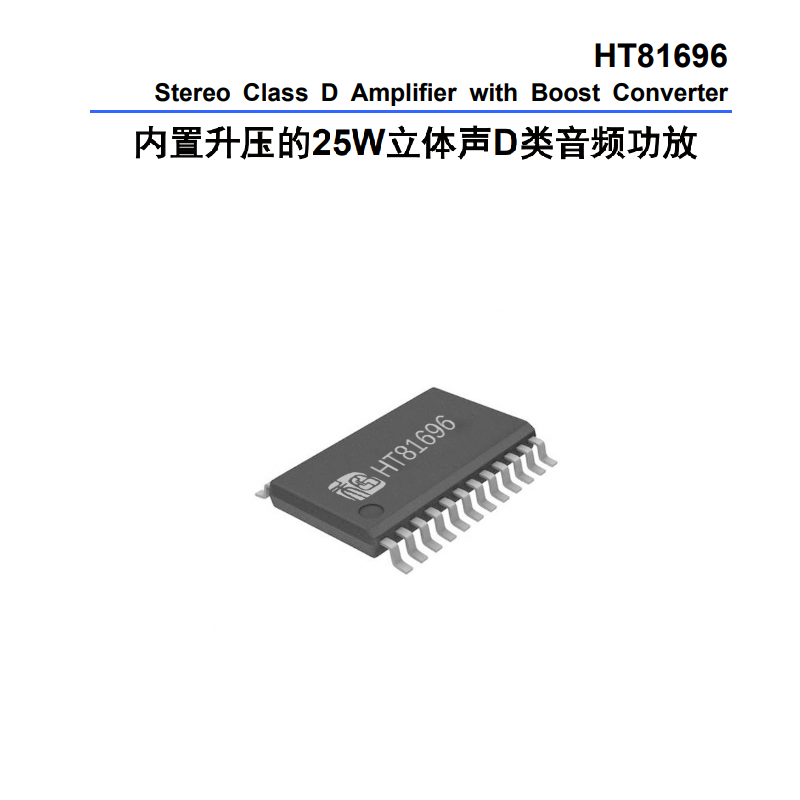

HT81696 概述

      在智能音频设备日益普及的当下，无论是随身携带的无线音响，还是户外使用的拉杆音箱，都需要一款能兼顾供电灵活性、输出性能与安全稳定性的音频功率放大器。HT81696 作为内置升压的立体声 D 类音频功率放大器，凭借对多种供电方式的适配、可调节的功率参数及全面的保护设计，精准契合了不同音频设备的核心需求，成为推动音频产品性能升级的关键组件。

      首先，HT81696 在供电输入与输出模式上展现出极强的适配性，为不同设备的电路设计提供了便利。它支持多种常见电源规格，包括单节锂电（如 3.7V）、双节锂电串联（如 6.5V、7.2V）、5V 直流电源以及 12V 电源，无需额外搭配复杂的电源转换模块，即可直接接入各类设备的供电系统。而在输出模式上，它提供两种实用选择：双通道立体声 BTL（桥接负载）输出和并联 PBTL（并联桥接负载）单声道输出。例如，追求立体音效的智能音响可选用 BTL 模式，实现左右声道独立放大；需要大功率单声道输出的拉杆音箱，则能通过 PBTL 模式提升音频推力，充分满足不同设备的声道与功率需求。

       其次，HT81696 内置的核心电路与调节功能，让用户可根据实际需求精准控制输出功率。其内置的升压电路是性能调节的关键，通过 FB 引脚即可灵活设置升压值，进而为功放模块提供适配的供电电压，以此匹配不同场景下的输出功率要求。同时，它还支持通过外置电阻调节开关峰值电流限值 —— 这一设计既保证了高功率输出时的电路稳定性，又能避免电流过大导致的器件损耗，让功率调节更具灵活性与安全性。

       从具体输出功率参数来看（测试条件均为输入信号频率 fIN=1kHz，总谐波失真加噪声 THD+N=10%），HT81696 在不同工况下的性能表现清晰可控。在 BTL 模式、负载电阻 RL=4Ω 时：若输入为双锂电 7.2V，输出功率可达 2×25W（此时功放供电电压 VOUT=14.8V）；若输入为单锂电 3.7V，输出功率为 2×10W（VOUT=9V）。在 PBTL 模式下，功率表现更为强劲：当 RL=2Ω、输入为双锂电 7.2V 时，输出功率高达 50W（VOUT=14.8V）；输入为单锂电 3.7V 时，输出功率为 20W（VOUT=9V）；而当 RL=4Ω、输入为单锂电 3.7V 时，输出功率为 20W（VOUT=12V）；输入为双锂电 6.5V 时，输出功率则能达到 35W（VOUT=16V）。这些精准的参数覆盖了从便携小音箱到中大功率户外设备的需求，为设备性能设计提供了明确依据。

      此外，HT81696 还集成了多项优化功能与全面的保护机制，进一步提升了产品的实用性与可靠性。在功能优化上：内部的免滤波器调制技术可直接驱动扬声器，省去了传统功放所需的外接滤波器，不仅简化了电路设计、降低了设备体积与成本，还能减少信号在滤波过程中的损耗，保证音频输出的纯净度；内置的关断功能能将待机电流最小化，对于依赖电池供电的便携式设备而言，可有效延长续航时间；同时，D 类功放扩频功能的加入，能减少电路工作时的电磁干扰，让音频输出更稳定。在安全保护上，HT81696 构建了 “四重防护” 体系：输出端过流保护可避免负载短路或过载导致的器件损坏；片内过温保护能防止长时间高功率工作引发的芯片过热；输入电源欠压异常保护可应对电源电压波动或电量不足的情况；升压电压过压保护则能避免升压电路异常导致的电压过高问题 —— 多重保护机制为设备长期稳定运行提供了坚实保障。

      在封装与环保特性上，HT81696 采用 ETSSOP28 封装，小巧的封装形式可节省 PCB 板空间，适配便携式设备的小型化设计；同时，产品符合无铅无卤标准，满足当前环保法规要求，无论是消费电子还是工业级音频设备，都能兼顾性能与环保需求。

       从实际应用场景来看，HT81696 的特性使其广泛适配各类音频设备：智能音响、无线音响可借助其灵活的供电与低功耗特性，实现稳定的无线音频输出；便携式音箱、2.1 声道小音箱能利用其免滤波器设计与适中的功率输出，在小巧体积内实现清晰音效；拉杆音箱可依靠 PBTL 模式的高功率与全面保护，满足户外大音量播放需求；甚至便携式游戏机，也能通过其稳定的音频放大能力，提升游戏音效的沉浸感。

       综上所述，HT81696 内置升压立体声 D 类音频功率放大器，以灵活的供电适配、可调节的功率参数、实用的功能优化与全面的安全保护，成为连接不同音频设备需求与性能的核心桥梁。无论是研发设计追求便携性的无线音响，还是需要强劲推力的户外音箱，HT81696 都能凭借其特性提供精准适配的解决方案，助力打造出性能更优、体验更好的音频产品。
