EC19111304触摸三档定时开关芯片 电容式触控延时开关IC方案SOP-8

在现代智能家居和工业控制领域，定时器芯片作为核心控制元件，其性能直接影响设备的可靠性和用户体验。EC19111304-V01-0C10触摸三档定时器芯片凭借其创新的多档位设计、超低功耗特性以及完善的保护机制，为各类定时控制场景提供了高效解决方案。本文将深入解析该芯片的功能特点、电气参数以及典型应用场景。
一、智能化三档定时控制逻辑
该芯片采用递进式循环定时设计，用户通过触摸操作可实现三档定时模式的切换：第一档11分钟、第二档13分钟、第三档9分钟。其智能化的计时逻辑体现在：首次触摸激活一档定时，再次触摸切换至二档时，前一档的剩余时间将自动累积计算。例如，若在一档运行5分钟后切换至二档，则二档实际有效计时时长为13分钟+（11-5）=19分钟。当切换至三档时，系统会实时判断已用时间：若累计时间未超过9分钟则继续计时，若已超时则立即终止输出。这种无缝衔接的计时方式，既保证了操作的灵活性，又避免了传统定时器需要手动重置的繁琐。

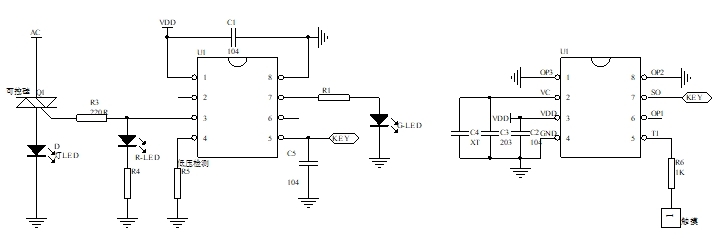

二、多重状态指示与安全保护
芯片配备双色LED指示系统，通过红绿双色清晰区分工作状态：待机状态下绿灯常亮，输出启动时红灯点亮。触摸瞬间绿灯短暂亮起的设计，为用户提供了直观的操作反馈。特别值得注意的是其电压保护机制——当检测到输入峰值电压低于0.7V时，芯片会立即中断定时并启动故障警示，此时绿灯以1Hz频率（50%占空比）闪烁。这种设计有效防止了因电源异常导致的设备损坏，在智能插座、充电器等应用中尤为重要。
三、卓越的电气性能
采用SOP-8封装，该芯片在-10℃至+85℃宽温范围内保持稳定工作，静态电流低至5μA，显著延长了电池供电设备的续航时间。14mA的驱动电流输出能力，可直接驱动中小功率负载，或通过外接三极管/MOS管扩展驱动能力。测试数据显示，在5V工作电压、25℃环境温度下，其定时精度误差小于±1%，完全满足医疗消毒设备、厨房电器等对时间精度要求严格的应用场景。
四、典型应用场景解析
1. 智能家居领域：适用于带定时功能的触摸台灯，用户可通过简单触摸切换阅读模式（11分钟）、休息模式（13分钟）和夜灯模式（9分钟）；
2. 厨房电器：作为电饭煲、空气炸锅的核心定时模块，三档设计可对应快煮、标准、保温等不同烹饪程序；
3. 工业控制：在设备维护保养提醒系统中，三个档位可分别对应日常检查、月度维护和年度检修的时间设定；
4. 医疗设备：用于紫外线消毒器的定时控制，确保不同场景下的精确灭菌时长。
‍五、设计优化建议
1. 对于高干扰环境，建议在触摸输入端增加RC滤波电路；
2. 驱动大功率负载时，推荐使用SOT-23封装的MOS管（如AO3400）进行电流扩展；
3. 在电池供电场景中，可搭配HT7333稳压芯片构建3.3V供电系统，进一步降低功耗；
4. 需要精确计时时，建议选用±20ppm的晶振作为外部时钟源。
该芯片的独特价值在于将复杂的多段定时逻辑集成于微型封装中，其"记忆式"计时算法避免了传统定时器切换档位时需要重新计时的痛点。随着IoT设备的普及，这种支持灵活交互又兼顾节能特性的定时方案，将成为智能硬件开发者的优选。未来可通过增加蓝牙/Wi-Fi通信模块，进一步扩展为可通过手机APP远程控制的升级版本，满足更多智能化场景需求。
