LVGL详解

LVGL（Light and Versatile Graphics Library）是一款开源、轻量级且高度可定制的嵌入式图形库，专为资源受限的设备（如 MCU、嵌入式 Linux 系统）设计，核心目标是简化图形界面（GUI）的开发流程。

LVGL 的核心架构：分层设计

LVGL 采用分层架构，降低了硬件与软件的耦合度，方便移植和维护。从下到上分为 3 层：

层级	核心作用	开发者需做的工作
硬件抽象层（HAL）	连接 LVGL 与底层硬件，负责 “显示输出” 和 “输入采集”。	实现 2 个核心驱动： 1. 显示驱动（将 LVGL 的图像数据输出到屏幕） 2. 输入驱动（将触摸 / 按键/等外设数据传给 LVGL）
核心层（Core）	LVGL 的核心逻辑，包括对象管理、事件处理、动画引擎、内存管理、主题管理等。	无需修改，直接调用 API 即可。
控件层（Widgets）	基于核心层实现的预制 UI 控件（如按钮、列表），是开发者直接使用的 “组件”。	调用控件 API 创建界面，或自定义扩展控件。

LVGL 关键概念：理解核心逻辑

要熟练使用 LVGL，需先掌握 3 个核心概念：

一、对象（Object）：UI 的基本单元

LVGL 中所有控件都是 “对象”（如按钮是lv_btn对象，标签是lv_label对象），对象具有以下特性：

• 父子关系：每个对象都有一个父对象（除了最顶层的 “屏幕对象”），子对象的位置、显示状态会受父对象影响（如父对象隐藏，子对象也隐藏）。
• 属性可配置：每个对象都有 “样式”（颜色、字体、尺寸）、“事件回调”（点击、滑动等交互响应）、“状态”（如按钮的 “按下”,“释放” 状态）。
• 示例：创建一个按钮并添加标签的代码逻辑：

  // 1. 创建屏幕对象（顶层父对象）
  lv_obj_t *screen = lv_scr_act();
  // 2. 创建按钮对象（父对象为screen）
  lv_obj_t *btn = lv_btn_create(screen);
  // 3. 设置按钮位置（距离屏幕左100px，上100px）
  lv_obj_set_pos(btn, 100, 100);
  // 4. 创建标签对象（父对象为btn，标签会随按钮移动）
  lv_obj_t *label = lv_label_create(btn);
  // 5. 设置标签文本
  lv_label_set_text(label, "Click Me");


二、样式（Style）：控制对象外观

样式用于定义对象的视觉属性，支持 “复用” 和 “继承”，避免重复设置：

• 基础属性：背景色、边框、圆角、阴影、字体、文本颜色、透明度等。
• 状态关联：可给对象的不同状态（如按钮的LV_STATE_PRESSED按下状态、LV_STATE_HOVERED悬停状态）设置不同样式，实现交互反馈。
• 示例：给按钮设置 “默认” 和 “按下” 两种样式：

  // 1. 定义按钮不同状态的样式变量（核心：用static修饰，延长生命周期）
  // static作用：确保样式变量不会随函数执行结束被释放，因为按钮会长期引用样式
  // 两个样式分工：分别对应按钮“未点击”和“点击时”的外观
  static lv_style_t style_btn_default;  // 样式1：按钮默认状态（未被点击时）
  static lv_style_t style_btn_pressed;  // 样式2：按钮按下状态（用户点击时）// 2. 初始化并配置【默认状态样式】（未点击时的外观）
  // lv_style_init：LVGL样式必须先初始化！作用是重置样式结构体，避免随机值导致显示异常
  lv_style_init(&style_btn_default);// 2.1 设置默认状态的背景色：十六进制0x0066CC（亮蓝色，视觉清晰，适合默认按钮）
  // 注：LVGL v8+ 特性：样式属性设置函数（lv_style_set_xxx）不再需要状态参数
  lv_style_set_bg_color(&style_btn_default, lv_color_hex(0x0066CC)); // 2.2 设置默认状态的文本色：调用lv_color_white()（直接返回白色，比lv_color_hex(0xFFFFFF)更简洁）
  // 作用：确保按钮上的文本与蓝色背景对比强烈，可读性高
  lv_style_set_text_color(&style_btn_default, lv_color_white());   // 3. 初始化并配置【按下状态样式】（点击时的外观）
  // 同样先初始化样式结构体
  lv_style_init(&style_btn_pressed);// 3.1 设置按下状态的背景色：十六进制0x0044AA（暗蓝色）
  // 设计思路：
  // - 仅修改“变化的属性”（背景色），文本色、内边距等未变化的属性会自动继承默认样式（LVGL样式叠加特性）
  // - 暗蓝色与默认的亮蓝色形成明显对比，让用户直观感知“已点击”，提升交互反馈
  lv_style_set_bg_color(&style_btn_pressed, lv_color_hex(0x0044AA)); // 4. 创建按钮对象（核心组件：lv_btn是LVGL封装的“专用按钮”，自带点击状态逻辑）
  // 参数lv_scr_act()：获取当前“活动屏幕”作为按钮的父对象，意味着按钮会显示在当前屏幕上
  lv_obj_t *btn = lv_btn_create(lv_scr_act()); // 4.1 设置按钮在屏幕上的大小位置：相对于屏幕左上角（x=100px，y=100px）
  // 作用：避免按钮贴紧屏幕边缘，优化视觉布局
  lv_obj_set_pos(btn, 100, 100);
  lv_obj_set_size(btn,200,100);// 5. 核心逻辑：关联“按钮状态”与“样式”（告诉LVGL“什么状态用什么样式”）
  // API：lv_obj_add_style(目标对象, 要应用的样式, 状态掩码)
  // LVGL v8+ 特性：通过第三个参数指定“样式生效的状态”，而非在样式设置时指定// 5.1 默认状态（未点击）→ 应用默认样式
  // LV_STATE_DEFAULT：按钮的基础状态（无交互时），此时按钮显示亮蓝色背景+白色文本
  lv_obj_add_style(btn, &style_btn_default, LV_STATE_DEFAULT);  // 5.2 按下状态（点击时）→ 应用按下样式
  // LV_STATE_PRESSED：用户按压按钮时的状态，此时按钮切换为暗蓝色背景（文本色继承默认样式的白色）
  lv_obj_add_style(btn, &style_btn_pressed, LV_STATE_PRESSED);

三、事件（Event）：处理用户交互

事件是 LVGL 响应用户操作的核心机制，当用户触发动作（如点击按钮、滑动滑块）时，会触发对应的事件，开发者通过 “事件回调函数” 处理逻辑：

• 常用事件类型：
  • LV_EVENT_CLICKED：对象被点击（如按钮按下后释放）。
  • LV_EVENT_VALUE_CHANGED：对象值改变（如滑块拖动、复选框勾选）。
  • LV_EVENT_PRESSED：对象被按下（未释放）。
• 示例：给按钮添加 “点击事件”，点击后修改标签文本：

  // 定义事件回调函数
  static void btn_click_event_cb(lv_event_t *e) {// 获取标签对象（通过事件参数传递）lv_obj_t *label = lv_event_get_user_data(e);// 修改标签文本lv_label_set_text(label, "Clicked!");
  }// 给按钮绑定事件（传递标签对象作为用户数据）
  lv_obj_add_event_cb(btn, btn_click_event_cb, LV_EVENT_CLICKED, label);


四、LVGL 开发流程：从移植到界面实现

以 “STM32 + 触摸屏” 为例，完整开发流程分为 4 步：

1. 环境搭建

   • 工具：Keil MDK、STM32CubeMX（配置 GPIO、SPI/LCD 控制器、触摸芯片）。
   • 导入 LVGL 库：将 LVGL 源码（从官网下载）添加到工程，配置lv_conf.h（开启所需功能，如控件、动画）。

2. 移植底层驱动（关键步骤）

   • 实现显示驱动：将 LVGL 的 “图像缓冲区” 数据通过 LCD 控制器（如 SPI、FSMC）输出到屏幕，核心是lv_display_flush_cb回调函数（负责将指定区域的像素数据刷新到屏幕）。
   • 实现输入驱动：读取触摸芯片的坐标数据，通过lv_indev_set_read_cb回调函数将坐标传给 LVGL，支持 “触摸”“按键” 等输入类型。

3. 创建 UI 界面

   • 基于 LVGL 控件 API 创建界面，如按钮、列表、图表等。
   • 配置样式（颜色、字体）和事件（点击、滑动响应），实现交互逻辑。

4. 调试与优化

   • 用 LVGL Simulator 在 PC 端先调试界面布局和动画，再移植到硬件。
   • 优化性能：若界面卡顿，可增加图像缓冲区大小、关闭不必要的视觉效果（如阴影）、调整刷新频率。

五、LVGL 的优势与局限性

优势	局限性
1. 轻量级，适配低资源嵌入式设备	1. 高级视觉效果（如复杂动画）会占用更多 CPU 资源，可能导致卡顿
2. 跨平台，移植成本低	2. 不支持 3D 界面，仅专注于 2D GUI
3. 控件丰富，开发效率高	3. 对大尺寸屏幕（如 10 英寸以上）的适配需优化缓冲区，否则内存占用较高
4. 开源免费，社区活跃（文档、示例丰富）	4. 需手动移植底层驱动，对新手有一定门槛

LVGL基础对象(object)

        在 LVGL 中，基础对象（lv_obj_t） 是所有 UI 组件（如按钮、标签、滑块等）的 “父类”，是整个 UI 系统的基石。所有组件都继承自基础对象，因此它包含了 UI 元素的公共属性（如位置、大小、样式）和通用行为（如事件响应、状态管理）。理解基础对象是掌握 LVGL 的核心。

一、基础对象的核心特性

1. 层级结构基础对象通过 “父子关系” 形成层级结构：

   • 每个对象有且仅有一个父对象（根对象是屏幕lv_scr_act()）。
   • 子对象的坐标相对于父对象的左上角（0,0）。
   • 父对象会裁剪超出自身边界的子对象（可通过lv_obj_set_clip_self()关闭裁剪）。

   例：创建父子关系

   lv_obj_t * parent = lv_obj_create(lv_scr_act()); // 父对象（屏幕为根）
   lv_obj_t * child = lv_obj_create(parent);       // 子对象（父对象为parent）


2. 样式系统基础对象的外观（颜色、边框、圆角等）由样式（lv_style_t） 定义，支持动态切换。
   注意：样式需加static
   LVGL 中样式加static的核心目的是：保证样式的生命周期与引用它的 UI 对象一致，避免因样式被提前释放导致的内存访问错误。这是嵌入式 GUI 开发中针对 “局部变量生命周期不足” 的经典解决方案。

   • 样式通过lv_obj_add_style()应用到对象。
   • 同一对象可同时应用多个样式（按优先级叠加）。
   • 支持按 “状态” 应用不同样式（如默认、按下、聚焦状态）。

   例：设置基础对象样式

   // 1. 定义样式变量并声明为static
   // static修饰确保样式生命周期与程序一致（避免函数结束后被释放）
   // lv_style_t是LVGL中存储样式属性的结构体（如颜色、尺寸、边框等）
   static lv_style_t style;// 2. 初始化样式结构体
   // 必须先调用lv_style_init初始化，否则样式属性可能存在随机值（导致显示异常）
   // 作用：为style分配默认内存布局，重置所有样式属性为初始状态
   lv_style_init(&style);// 3. 设置样式的背景色
   // 函数：lv_style_set_bg_color(样式指针, 颜色值)
   // 参数说明：
   //   &style：要配置的样式变量地址
   //   lv_color_hex(0x007bff)：通过十六进制值创建颜色（0x007bff对应蓝色）
   //   注意：LVGL v8+移除了状态参数（如LV_STATE_DEFAULT），样式默认应用于所有状态
   lv_style_set_bg_color(&style, lv_color_hex(0x007bff)); // 背景色设置为蓝色// 4. 设置样式的圆角半径
   // 函数：lv_style_set_radius(样式指针, 半径值)
   // 参数说明：
   //   20：圆角半径为20像素（值越大，圆角越明显，最大建议不超过对象短边的1/2）
   lv_style_set_radius(&style, 20);                       // 圆角半径设置为20像素// 5. 设置样式的边框宽度
   // 函数：lv_style_set_border_width(样式指针, 宽度值)
   // 参数说明：
   //   2：边框宽度为2像素（0表示无边框）
   lv_style_set_border_width(&style, 2);                 // 边框宽度设置为2像素// 6. 设置样式的边框颜色
   // 函数：lv_style_set_border_color(样式指针, 颜色值)
   // 参数说明：
   //   lv_color_hex(0xcccccc)：十六进制值0xcccccc对应浅灰色
   lv_style_set_border_color(&style, lv_color_hex(0xcccccc)); // 边框颜色设置为浅灰色// 7. 创建基础UI对象（所有组件的父类）
   // 函数：lv_obj_create(父对象指针)
   // 参数说明：
   //   lv_scr_act()：返回当前活动屏幕对象（作为父对象，所有UI元素需依附于屏幕或其他父对象）
   // 返回值：新创建的对象指针（后续通过该指针操作对象）
   lv_obj_t * obj = lv_obj_create(lv_scr_act());// 8. 为对象应用样式
   // 函数：lv_obj_add_style(对象指针, 样式指针, 优先级)
   // 参数说明：
   //   obj：要应用样式的对象
   //   &style：要应用的样式
   //   0：样式优先级（多个样式叠加时，优先级高的覆盖低的，通常填0即可）
   // 注意：LVGL v8+中不再通过状态参数区分样式，而是通过对象状态动态切换样式
   lv_obj_add_style(obj, &style, 0); // 为对象应用上述样式// 9. 设置对象的尺寸
   // 函数：lv_obj_set_size(对象指针, 宽度, 高度)
   // 参数说明：
   //   200：对象宽度为200像素
   //   100：对象高度为100像素
   lv_obj_set_size(obj, 200, 100);// 10. 设置对象在父对象中居中显示
   // 函数：lv_obj_center(对象指针)
   // 作用：等价于lv_obj_align(obj, LV_ALIGN_CENTER, 0, 0)，即相对于父对象（屏幕）居中对齐，x/y偏移量为0
   lv_obj_center(obj);

3. 状态管理基础对象有多种 “状态”，用于响应交互（如触摸、聚焦），常见状态：

   • LV_STATE_DEFAULT：默认状态（无交互）。
   • LV_STATE_PRESSED：被按下（触摸 / 点击）。
   • LV_STATE_FOCUSED：获得焦点（如键盘选中）。
   • LV_STATE_DISABLED：禁用状态（不可交互）。

   可通过lv_obj_add_state()/lv_obj_clear_state()手动修改状态，样式会自动根据当前状态更新。

4. 事件机制基础对象支持各类事件（如点击、状态变化），通过回调函数响应：

   • 常用事件：LV_EVENT_CLICKED（点击）、LV_EVENT_VALUE_CHANGED（值变化）、LV_EVENT_STATE_CHANGED（状态变化）。
   • 通过lv_obj_set_event_cb()设置事件回调。

   例：处理点击事件

   // 1. 定义事件回调函数（处理对象触发的事件，如点击、按压等）
   // static修饰：限制函数仅在当前文件可见，避免命名冲突
   // 参数lv_event_t *e：事件信息结构体（包含事件类型、目标对象等关键信息）
   static void obj_event_cb(lv_event_t * e) {// 2. 从事件信息中获取“事件类型”（判断触发的是哪种交互，如点击、释放等）// lv_event_get_code(e)：LVGL提供的API，用于提取事件类型（返回值为lv_event_code_t枚举）lv_event_code_t code = lv_event_get_code(e);// 3. 判断事件类型是否为“点击释放事件”（LV_EVENT_CLICKED）// 点击释放事件：用户按下对象后松开时触发（最常用的“点击”交互）if(code == LV_EVENT_CLICKED) {// 4. 事件触发后的处理逻辑：打印日志（需在lv_conf.h中开启LV_USE_LOG宏）// LV_LOG_USER：LVGL的日志宏，输出用户级信息（可在控制台/调试工具中查看）// 实际项目中可替换为业务逻辑（如切换页面、修改UI状态、控制硬件等）LV_LOG_USER("Object clicked!");  // 打印“对象被点击”的日志}
   }// 5. 创建一个基础UI对象（所有LVGL组件的父类，可理解为一个矩形容器）
   // lv_obj_create(parent)：创建对象的API，参数为父对象（决定对象的显示层级和位置参考）
   // lv_scr_act()：返回当前活动屏幕对象（作为父对象时，新对象直接显示在屏幕上）
   lv_obj_t * obj = lv_obj_create(lv_scr_act());// 6. 为对象注册事件回调（核心：关联“对象”和“事件处理函数”，让对象能响应交互）
   // lv_obj_add_event_cb()：LVGL v8+注册事件的API（替代v7的lv_obj_set_event_cb）
   // 四个参数分别为：目标对象、回调函数、监听的事件类型、用户自定义数据
   lv_obj_add_event_cb(obj,                // 目标对象：需要响应事件的UI元素（这里是上面创建的obj）obj_event_cb,       // 回调函数：事件触发时执行的函数（上面定义的obj_event_cb）LV_EVENT_CLICKED,   // 监听的事件类型：仅处理“点击释放事件”（其他事件不响应）NULL                // 用户数据：传递给回调函数的额外数据（无需时填NULL）);

二、基础对象的核心操作 API

功能	API 示例	说明
创建对象	lv_obj_t * obj = lv_obj_create(parent);	父对象为parent，若为NULL则使用屏幕
设置大小	lv_obj_set_size(obj, 200, 100);	宽 200px，高 100px
设置位置	lv_obj_set_pos(obj, 50, 30);	相对于父对象左上角（50,30）
对齐方式	lv_obj_align(obj, LV_ALIGN_CENTER, 0, 0);	居中对齐，偏移量（0,0）
设置父对象	lv_obj_set_parent(obj, new_parent);	更改对象的父对象
删除对象	lv_obj_del(obj);	删除对象及所有子对象

三、基础对象与组件的关系

所有 LVGL 组件（如lv_btn、lv_label、lv_slider）都是基础对象的扩展，它们继承了基础对象的所有属性和方法，并添加了自身特有的功能：

• 例如，lv_btn（按钮）在基础对象上增加了 “按下反馈”“点击事件” 等特性。
• 例如，lv_label（标签）增加了 “文本内容”“字体设置” 等属性。

因此，对基础对象的操作（如设置大小、应用样式）完全适用于所有组件。

四、总结

基础对象（lv_obj_t）是 LVGL 的 “万能基类”，它定义了 UI 元素的通用属性（位置、大小、样式）和行为（事件、状态）。所有组件都基于它扩展，因此掌握基础对象的操作是使用 LVGL 的前提。

核心要点：

• 父子层级决定布局和裁剪关系。
• 样式系统控制外观，支持多状态适配。
• 事件机制处理用户交互。
• 所有组件都可视为 “增强版” 基础对象。

LVGL大小设置(size)

1.
lv_obj_t * obj = lv_obj_create(lv_scr_act());//创建一个基础UI对象，并将其地址存储在obj指针中
lv_obj_set_width(obj,200);//设置宽度
lv_obj_set_height(obj,300);//设置高度
lv_obj_set_size(obj,200,300);//设置宽度和高度2.
// 创建父容器（占屏幕宽度的90%，高度的60%）
lv_obj_t *container = lv_obj_create(lv_scr_act());
lv_obj_set_width(container, lv_pct(90));   // 宽度=屏幕宽度的90%
lv_obj_set_height(container, lv_pct(60));  // 高度=屏幕高度的60%
lv_obj_center(container);  // 容器在屏幕居中// 容器内的子按钮（占容器宽度的80%，高度固定50px）
lv_obj_t *btn_in_container = lv_btn_create(container);
lv_obj_set_width(btn_in_container, lv_pct(80)); // 宽度=容器的80%
lv_obj_set_height(btn_in_container, 50);        // 高度固定50px
lv_obj_center(btn_in_container);  // 按钮在容器内居中

百分比尺寸：lv_pct() 宏（响应式布局）

以父对象的尺寸为基准，按百分比设置子对象的宽高（实现自适应布局）

单位统一：所有尺寸 API 的单位默认是像素（px），除非使用 lv_pct() 宏（百分比）。

LVGL位置设置(position)

// 1. 创建一个基础UI对象（所有组件的父类，可理解为一个矩形容器）
// - lv_obj_create(parent)：在指定父对象上创建新对象，返回对象指针
// - 参数lv_scr_act()：获取当前活动屏幕（最顶层父对象），因此新对象直接显示在屏幕上
lv_obj_t * obj = lv_obj_create(lv_scr_act());// 2. 设置对象的X轴坐标（水平位置）
// - lv_obj_set_x(obj, x)：单独设置对象在X轴的位置（以父对象左上角为原点）
// - 参数100：X轴坐标为100像素（距离父对象左边缘100px）
// - 此时对象位置：(X=100, Y=默认值，通常为0)
lv_obj_set_x(obj, 100);// 3. 设置对象的Y轴坐标（垂直位置）
// - lv_obj_set_y(obj, y)：单独设置对象在Y轴的位置（以父对象左上角为原点）
// - 参数100：Y轴坐标为100像素（距离父对象上边缘100px）
// - 此时对象位置：(X=100, Y=100)（前两步设置的结果）
lv_obj_set_y(obj, 100);// 4. 同时设置对象的X轴和Y轴坐标（覆盖前两步的设置）
// - lv_obj_set_pos(obj, x, y)：一次性设置X和Y坐标，等价于连续调用lv_obj_set_x和lv_obj_set_y
// - 参数200,200：X=200px，Y=200px（距离父对象左边缘和上边缘均为200px）
// - 最终位置：(X=200, Y=200)（此函数会覆盖之前的x、y设置）
lv_obj_set_pos(obj, 200, 200);

位置参考系：所有坐标均以父对象的左上角为原点（(0,0)），这里父对象是屏幕（lv_scr_act()），因此坐标直接对应屏幕的像素位置。

LVGL对齐设置(alignment)

// 创建一个矩形对象（父对象为屏幕）
lv_obj_t *obj = lv_obj_create(lv_scr_act());
lv_obj_set_size(obj, 200, 100);  // 尺寸：200x100px//参照父对象对齐完全居中
lv_obj_set_align(obj,LV_ALIGN_CENTER);//参照父对象对齐再偏移，在父对象（屏幕）中完全居中，X轴右移10px，Y轴上移5px
lv_obj_align(obj, LV_ALIGN_CENTER, 10, -5);  // 最终位置：屏幕中心(+10, -5)

// 创建参考对象（按钮）
lv_obj_t *btn = lv_btn_create(lv_scr_act());
lv_obj_set_size(btn, 100, 50);
lv_obj_align(btn, LV_ALIGN_CENTER, 0, 0);  // 按钮在屏幕中心
lv_obj_t *btn_label = lv_label_create(btn);
lv_label_set_text(btn_label, "but");
lv_obj_align(btn_label, LV_ALIGN_CENTER, 0, 0);  // 文本在按钮中心// 创建标签，在按钮右侧中间对齐（偏移10px）
lv_obj_t *label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "text");
// 对齐方式：标签左中点 与 按钮右中点 对齐，X轴再右移10px
lv_obj_align_to(label, btn, LV_ALIGN_OUT_RIGHT_MID, 10, 0);

对齐（Alignment） 是控制对象位置的核心方式之一，用于将对象相对于父对象或其他对象精确定位（如居中、靠左、右上角对齐等），无需手动计算坐标。对齐设置通过一组直观的 API 实现，灵活适配各种布局需求。

对齐的本质是：通过指定 参考点和对象自身的对齐点，让两者重合（可加偏移量微调）。

• 参考点：可以是父对象的边缘 / 中心（如父对象的左上角、中心点），或其他对象的边缘 / 中心。
• 对象自身的对齐点：对象自身的边缘 / 中心（如对象的右下角、中点）。

LVGL样式设置(styles)

样式（Styles） 是控制 UI 元素外观的核心机制，用于定义对象的颜色、边框、圆角、文本属性等视觉特征。与直接修改对象属性不同，样式具有复用性（多个对象可共用同一样式）、可叠加性（多个样式可组合作用于同一对象）和可继承性（子对象可继承父对象样式），极大简化了 UI 外观管理。
一、样式的核心概念
样式本质：一个独立的lv_style_t结构体，存储外观属性（如背景色、文本大小等），与对象分离。
作用对象：所有 LVGL 组件（按钮、标签、弧等）都可应用样式，通过样式统一控制外观。
核心优势：修改样式即可批量更新所有应用该样式的对象，无需逐个调整，适合主题切换、统一 UI 风格。
二、样式的基本使用流程
LVGL 样式使用遵循 “初始化→设置属性→应用到对象” 三步流程，以下是完整示例：

// 1. 定义样式变量（用static修饰，确保生命周期与对象一致）
static lv_style_t my_style;// 2. 初始化样式（必须调用，重置结构体避免随机值）
lv_style_init(&my_style);// 3. 设置样式属性（如背景色、文本色、边框等）
lv_style_set_bg_color(&my_style, lv_color_hex(0x007FFF));  // 背景色：亮蓝色
lv_style_set_radius(&my_style, 8);                      // 圆角：8px
lv_style_set_border_width(&my_style, 2);                   // 边框宽度：2px
lv_style_set_border_color(&my_style, lv_color_hex(0x0059B2));  // 边框色：深蓝色
lv_style_set_text_color(&my_style, lv_color_white());      // 文本色：白色// 4. 创建对象并应用样式
lv_obj_t *obj = lv_obj_create(lv_scr_act());
lv_obj_set_size(obj, 200, 100);
lv_obj_center(obj);
// 将样式应用到对象,0为默认状态，添加即生效
lv_obj_add_style(obj, &my_style, 0);//普通样式，可共享， 复用性（多对象共用）、叠加性（多样式组合）、状态关联性（不同状态不同样式）、继承性（子对象继承父样式）。

// 创建一个容器对象
lv_obj_t *cont = lv_obj_create(lv_scr_act());
lv_obj_set_size(cont, 200, 150);
lv_obj_center(cont);// 直接设置容器背景色为红色（0xFF0000），按下状态生效
lv_obj_set_style_bg_color(cont, lv_color_hex(0xFF0000), LV_STATE_PRESSED);

本地样式（Local Styles） 指的是仅为特定对象（或其直接子对象）定义和应用的样式，不被其他无关对象复用(不共享)，主要用于满足单个对象的个性化外观需求。与 “全局样式”（多个对象共用的通用样式）相比，本地样式更侧重 “针对性定制”，适合实现特殊 UI 元素的独特外观。

// 创建一个容器对象（父对象为当前活动屏幕）
lv_obj_t *cont = lv_obj_create(lv_scr_act());
// 设置容器尺寸为 200px（宽）× 150px（高）
lv_obj_set_size(cont, 200, 150);
// 将容器在屏幕中居中对齐
lv_obj_center(cont);// 设置容器边框颜色：在默认状态（LV_STATE_DEFAULT）下为绿色（0x56c94c 对应浅绿）
// 参数说明：目标对象（cont）、颜色值（lv_color_hex转换的绿色）、生效状态（默认状态）
lv_obj_set_style_border_color(cont, lv_color_hex(0x56c94c), LV_STATE_DEFAULT);// 设置容器边框宽度：在默认状态下为 3px（数值越大边框越粗，0为无边框）
// 参数说明：目标对象（cont）、宽度值（3px）、生效状态（默认状态）
lv_obj_set_style_border_width(cont, 3, LV_STATE_DEFAULT);// 设置容器边框透明度：在默认状态下为完全不透明（LV_OPA_100 等价于 255，0为完全透明）
// 参数说明：目标对象（cont）、透明度值（LV_OPA_100）、生效状态（默认状态）
lv_obj_set_style_border_opa(cont, LV_OPA_100, LV_STATE_DEFAULT);

#include "ptm_demo1.h"
#include "stdio.h"// 静态回调函数声明：滑块值变化时更新上层文本透明度
static void slider_event_cb(lv_event_t *e);void ptm_demo(void)
{// 创建底层文本（被覆盖的文本）lv_obj_t *bottom_label = lv_label_create(lv_scr_act());lv_label_set_text(bottom_label, "down text");lv_obj_set_style_text_color(bottom_label, lv_color_hex(0x0000FF), 0); // 深蓝色lv_obj_set_style_text_opa(bottom_label, LV_OPA_100, 0); // 完全不透明lv_obj_align(bottom_label, LV_ALIGN_CENTER, 0, 0);// 创建上层文本（覆盖的文本）lv_obj_t *top_label = lv_label_create(lv_scr_act());lv_label_set_text(top_label, "top text");lv_obj_set_style_text_color(top_label, lv_color_hex(0xFF0000), 0); // 红色lv_obj_set_style_text_opa(top_label, LV_OPA_50, 0); // 初始透明度50%lv_obj_align(top_label, LV_ALIGN_CENTER, 0, 0); // 与底层文本重叠// ----------------新增滑块控制部分----------------// 创建滑块（用于调节上层文本透明度）lv_obj_t *slider = lv_slider_create(lv_scr_act());lv_obj_set_width(slider, 200); // 设置滑块宽度lv_slider_set_value(slider, 50, LV_ANIM_OFF); // 初始值50（对应50%透明度）lv_obj_align(slider, LV_ALIGN_CENTER, 0, 100); // 位于文本下方100px// 注册滑块事件：值变化时触发回调// 传递top_label作为用户数据，避免使用全局变量lv_obj_add_event_cb(slider, slider_event_cb, LV_EVENT_VALUE_CHANGED, top_label);// 添加滑块说明标签lv_obj_t *slider_label = lv_label_create(lv_scr_act());lv_label_set_text(slider_label, "opaset");lv_obj_align_to(slider_label, slider, LV_ALIGN_OUT_TOP_MID, 0, -10); // 滑块上方10px
}// 滑块事件回调函数：更新上层文本透明度
static void slider_event_cb(lv_event_t *e)
{lv_obj_t *slider = lv_event_get_target(e); // 获取滑块对象lv_obj_t *top_label = lv_event_get_user_data(e); // 获取上层文本对象// 获取滑块当前值（0~100）int32_t slider_val = lv_slider_get_value(slider);// 转换为LVGL透明度值（0~255）lv_opa_t opacity = (lv_opa_t)(slider_val * 255 / 100);// 更新上层文本透明度lv_obj_set_style_text_opa(top_label, opacity, 0);
}

LVGL事件设置(events)

在 LVGL 中，事件（Events） 是处理用户交互（如点击、滑动）或系统状态变化（如组件值修改、显示隐藏）的核心机制。通过事件，我们可以为 UI 组件（按钮、滑块、列表等）绑定 “响应逻辑”，实现交互功能（如点击按钮切换文本、拖动滑块调节参数）。

一、事件的核心概念

• 事件（Event）：触发某种行为的 “信号”，例如 “按钮被按下”“滑块值变化”“文本被点击”。
• 事件源（Event Source）：触发事件的组件（如按钮、滑块）。
• 回调函数（Callback Function）：事件触发时执行的自定义函数，用于实现具体的响应逻辑。
• 事件类型（Event Type）：区分事件的类别（如按下、释放、值变化），决定回调函数何时被调用。

二、常见事件类型（Event Types）

LVGL 定义了多种事件类型，覆盖输入交互、状态变化、组件特定行为等场景，以下是开发中最常用的类型：

事件类型	触发时机	适用组件
LV_EVENT_CLICKED	组件被点击（按下后释放）	按钮、标签、容器等
LV_EVENT_PRESSED	组件被按下（未释放）	所有可交互组件
LV_EVENT_RELEASED	组件被释放（按下后抬起）	所有可交互组件
LV_EVENT_VALUE_CHANGED	组件的值发生变化	滑块、开关、下拉框、计数器
LV_EVENT_FOCUSED	组件获得焦点（如键盘选中）	输入框、按钮等
LV_EVENT_DEFOCUSED	组件失去焦点	输入框、按钮等
LV_EVENT_DELETED	组件被销毁前	所有组件
LV_EVENT_SCROLLED	组件滚动时（如列表、页面容器）	滚动容器、列表、表格

三、事件设置的核心流程

为组件绑定事件的流程分为 3 步：

1. 定义回调函数：编写事件触发时执行的逻辑；
2. 注册事件：将回调函数与组件、事件类型绑定；
3. （可选）传递用户数据：在回调中使用额外参数（如关联的其他组件）。

四、详细实现步骤（附示例代码）

1. 定义事件回调函数

回调函数的固定原型为：

static void event_cb(lv_event_t *e);

通过lv_event_t *e参数，可获取事件相关信息（事件源、用户数据等）。

2. 注册事件（核心 API）

使用lv_obj_add_event_cb为组件注册事件，API 原型：

void lv_obj_add_event_cb(lv_obj_t *obj, lv_event_cb_t event_cb, lv_event_code_t filter, void *user_data);

• obj：目标组件（事件源）；
• event_cb：回调函数；
• filter：事件类型（如LV_EVENT_CLICKED，可多个类型用|组合，如LV_EVENT_PRESSED | LV_EVENT_RELEASED）；
• user_data：传递给回调的自定义数据（如关联的其他组件指针）。

3. 完整示例 1：按钮点击事件

实现 “点击按钮，切换标签文本” 的功能：

#include "lvgl.h"// 1. 定义回调函数：处理按钮点击事件
static void btn_click_cb(lv_event_t *e) {// 获取传递的用户数据（这里是标签对象）lv_obj_t *label = lv_event_get_user_data(e);// 判断当前标签文本，切换内容const char *curr_text = lv_label_get_text(label);if (strcmp(curr_text, "Hello LVGL") == 0) {lv_label_set_text(label, "Button Clicked!");} else {lv_label_set_text(label, "Hello LVGL");}
}void lv_demo_event_btn(void) {// 创建标签（用于显示文本）lv_obj_t *label = lv_label_create(lv_scr_act());lv_label_set_text(label, "Hello LVGL");lv_obj_align(label, LV_ALIGN_CENTER, 0, -50);  // 标签在屏幕中心上方50px// 创建按钮（事件源）lv_obj_t *btn = lv_btn_create(lv_scr_act());lv_obj_set_size(btn, 120, 50);lv_obj_align(btn, LV_ALIGN_CENTER, 0, 50);  // 按钮在屏幕中心下方50px// 给按钮添加文本lv_obj_t *btn_label = lv_label_create(btn);lv_label_set_text(btn_label, "Click Me");lv_obj_center(btn_label);// 2. 注册事件：按钮点击时触发btn_click_cb，传递label作为用户数据lv_obj_add_event_cb(btn, btn_click_cb, LV_EVENT_CLICKED, label);
}// 在main函数中调用
// lv_demo_event_btn();

4. 完整示例 2：滑块值变化事件

实现 “拖动滑块，实时更新标签显示滑块值” 的功能：

#include "lvgl.h"// 1. 定义回调函数：处理滑块值变化事件
static void slider_change_cb(lv_event_t *e) {// 获取事件源（滑块）lv_obj_t *slider = lv_event_get_target(e);// 获取传递的用户数据（显示值的标签）lv_obj_t *value_label = lv_event_get_user_data(e);// 获取滑块当前值（0~100，默认范围）int32_t slider_val = lv_slider_get_value(slider);// 格式化文本，更新标签char buf[20];sprintf(buf, "Slider Value: %d", slider_val);lv_label_set_text(value_label, buf);
}void lv_demo_event_slider(void) {// 创建显示值的标签lv_obj_t *value_label = lv_label_create(lv_scr_act());lv_label_set_text(value_label, "Slider Value: 50");lv_obj_align(value_label, LV_ALIGN_CENTER, 0, -50);// 创建滑块（事件源）lv_obj_t *slider = lv_slider_create(lv_scr_act());lv_obj_set_width(slider, 200);lv_slider_set_value(slider, 50, LV_ANIM_OFF);  // 初始值50lv_obj_align(slider, LV_ALIGN_CENTER, 0, 50);// 2. 注册事件：滑块值变化时触发回调，传递value_label作为用户数据lv_obj_add_event_cb(slider, slider_change_cb, LV_EVENT_VALUE_CHANGED, value_label);
}// 在main函数中调用
// lv_demo_event_slider();

五、事件相关常用 API

除了注册事件，LVGL 还提供了一系列 API 用于获取事件信息或管理事件：

API 函数	作用	示例
lv_event_get_target(e)	获取事件源（触发事件的组件）	lv_obj_t *slider = lv_event_get_target(e);
lv_event_get_user_data(e)	获取注册事件时传递的用户数据	lv_obj_t *label = lv_event_get_user_data(e);
lv_event_get_code(e)	获取当前触发的事件类型	lv_event_code_t code = lv_event_get_code(e);
lv_obj_remove_event_cb(obj, cb)	移除组件的指定回调函数	lv_obj_remove_event_cb(btn, btn_click_cb);
lv_obj_remove_all_event_cbs(obj)	移除组件的所有事件回调	lv_obj_remove_all_event_cbs(btn);

六、关键注意事项

1. 回调函数生命周期：回调函数需定义为static（或全局），避免函数地址失效（局部函数在栈上，生命周期结束后会被释放）。

2. 用户数据有效性：传递给user_data的指针（如组件指针）需确保在回调执行时未被销毁，否则会导致野指针错误。

3. 多事件类型绑定：可通过|为一个回调绑定多个事件类型，例如：

   // 按钮按下和释放时都触发回调
   lv_obj_add_event_cb(btn, btn_cb, LV_EVENT_PRESSED | LV_EVENT_RELEASED, NULL);


   在回调中可通过lv_event_get_code(e)区分具体事件类型：

   static void btn_cb(lv_event_t *e) {lv_event_code_t code = lv_event_get_code(e);if (code == LV_EVENT_PRESSED) {// 按下时逻辑} else if (code == LV_EVENT_RELEASED) {// 释放时逻辑}
   }


4. 避免耗时操作：回调函数中不要执行耗时逻辑（如复杂计算、延时），否则会阻塞 LVGL 主循环，导致 UI 卡顿。

七、总结

LVGL 事件系统的核心是 “组件 + 事件类型 + 回调函数” 的绑定模式，通过以下步骤即可实现交互功能：

1. 编写回调函数，定义事件响应逻辑；
2. 用lv_obj_add_event_cb将回调与组件、事件类型绑定；
3. （可选）通过user_data传递关联数据，实现组件间联动。

掌握事件设置是 LVGL 开发的基础，无论是简单的按钮点击，还是复杂的滚动、输入交互，都依赖事件机制实现。

LVGL标签部件(lable)

在 LVGL 中，标签（Label） 是用于显示文本的基础部件，支持静态文本、动态数据、特殊符号（如图标）等，是 UI 界面中最常用的组件之一。标签本身不具备交互功能（如点击），但可以作为其他组件（如按钮、列表项）的子元素，用于展示说明文字。

一、标签的核心特性

• 支持普通文本、格式化文本（如变量值）、UTF-8 编码（含中文、特殊字符）；
• 可设置字体、颜色、大小、透明度、对齐方式等样式；
• 提供多种长文本处理模式（自动换行、裁剪、滚动显示等）；
• 支持嵌入 LVGL 内置符号（如箭头、图标）。

二、创建标签的基本方法

使用 lv_label_create(parent) 函数创建标签，参数为父对象（通常是屏幕 lv_scr_act() 或其他容器）。

#include "lvgl.h"void lv_demo_label_basic(void) {// 创建一个标签，父对象为当前屏幕lv_obj_t *label = lv_label_create(lv_scr_act());// 设置标签文本lv_label_set_text(label, "Hello LVGL!");// 对齐到屏幕中心lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);
}

三、文本内容设置

标签的核心功能是显示文本，LVGL 提供了多种设置文本的方式：

1. 设置普通文本

使用 lv_label_set_text(label, text) 直接设置字符串：

lv_obj_t *label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "这是一段普通文本"); // 支持中文（需确保字体包含中文字符）

2. 设置格式化文本

使用 lv_label_set_text_fmt(label, fmt, ...) 格式化文本（类似 printf），常用于显示变量值：

lv_obj_t *label = lv_label_create(lv_scr_act());
int temp = 25;
float humidity = 60.5;
// 格式化显示温度和湿度
lv_label_set_text_fmt(label, "温度: %d℃  湿度: %.1f%%", temp, humidity);

3. 获取当前文本

使用 lv_label_get_text(label) 获取标签当前显示的文本：

const char *text = lv_label_get_text(label);
printf("当前文本: %s\n", text); // 打印到控制台

四、样式设置（外观定制）

通过 lv_obj_set_style_xxx() 系列函数可定制标签的外观，常用样式包括：

1. 文本颜色

// 设置文本颜色为红色（0xFF0000）
lv_obj_set_style_text_color(label, lv_color_hex(0xFF0000), 0);// 1. 创建标签对象（父对象为当前屏幕）lv_obj_t *label = lv_label_create(lv_scr_act());// 2. 开启“重新着色”功能（必须先开启，否则#RRGGBB会被当作普通文本）lv_label_set_recolor(label, true);// 3. 设置文本：用#ff0000标记红色文本段，用#闭合lv_label_set_text(label, "Hello #ff0000 LVGL# World!");// 4. 对齐标签到屏幕中心（可选，用于布局）lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);lv_obj_t *label = lv_label_create(lv_scr_act());lv_label_set_text(label, "text");// 起始背景色（蓝色）lv_obj_set_style_bg_color(label, lv_color_hex(0x0000FF), 0);// 渐变目标色（青色）lv_obj_set_style_bg_grad_color(label, lv_color_hex(0x00FFFF), 0);// 渐变方向：水平（从左到右）lv_obj_set_style_bg_grad_dir(label, LV_GRAD_DIR_HOR, 0);lv_obj_set_style_bg_opa(label, LV_OPA_100, 0);lv_obj_set_style_pad_all(label, 10, 0);lv_obj_set_style_radius(label, 8, 0); // 轻微圆角lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);

2. 字体与大小

LVGL 默认提供多种字体（如 lv_font_montserrat_12、lv_font_montserrat_16 等），也支持自定义字体：

// 设置字体（需包含对应字体头文件）
#include "lv_font_montserrat_24.h"
lv_obj_set_style_text_font(label, &lv_font_montserrat_24, 0); // 24号字体

3. 透明度

// 设置透明度为50%（0~255，0完全透明，255完全不透明）
lv_obj_set_style_text_opa(label, LV_OPA_50, 0);lv_obj_t *label = lv_label_create(lv_scr_act());lv_label_set_text(label, "text");// 设置背景色（浅蓝色）lv_obj_set_style_bg_color(label, lv_color_hex(0xCCE5FF), 0);// 背景完全不透明lv_obj_set_style_bg_opa(label, LV_OPA_100, 0);// 内边距：上下左右各10px（文本与背景边缘的距离）lv_obj_set_style_pad_all(label, 10, 0);// 对齐到屏幕中心lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);

4. 对齐方式

文本在标签内的对齐（水平 / 垂直）：

// 水平对齐：左对齐（默认）、居中、右对齐
lv_obj_set_style_text_align(label, LV_TEXT_ALIGN_CENTER, 0); // 水平居中

5. 行间距与字间距

// 设置行间距（多行文本文字间的距离）
lv_obj_set_style_text_line_space(label, 10, 0); // 行间距10px// 设置字间距（字符间的距离）
lv_obj_set_style_text_letter_space(label, 2, 0); // 字间距2px

五、长文本处理

当文本长度超过标签宽度时，LVGL 提供 4 种处理模式（通过 lv_label_set_long_mode() 设置）：

模式	效果描述
LV_LABEL_LONG_WRAP	自动换行（默认模式），文本超出宽度时换行
LV_LABEL_LONG_CLIP	裁剪超出部分，只显示标签范围内的文本
LV_LABEL_LONG_SCROLL	水平滚动（一次滚动到底），适用于单行文本
LV_LABEL_LONG_SCROLL_CIRCULAR	循环滚动（跑马灯效果），适用于单行文本

示例：长文本滚动（跑马灯效果）

void lv_demo_label_long_text(void) {// 创建标签，设置固定宽度（触发长文本处理）lv_obj_t *label = lv_label_create(lv_scr_act());lv_obj_set_width(label, 200); // 标签宽度200px// 设置超长文本lv_label_set_text(label, "I am ptm mmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmm.................");// 设置长文本模式为循环滚动lv_label_set_long_mode(label, LV_LABEL_LONG_SCROLL_CIRCULAR);// 对齐到屏幕中心lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);
}

六、特殊功能：嵌入符号（图标）

LVGL 内置了一套符号字体（如箭头、勾选框、电池图标等），可直接在文本中使用，语法为 LV_SYMBOL_XXX：

void lv_demo_label_symbols(void) {lv_obj_t *label = lv_label_create(lv_scr_act());// 组合文本和符号（符号本质是特殊字符）lv_label_set_text(label, LV_SYMBOL_OK " 操作成功\n"LV_SYMBOL_WARNING " 注意：请检查参数\n"LV_SYMBOL_BATTERY_FULL " 电量充足");// 对齐到屏幕中心lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);
}

常用符号：LV_SYMBOL_OK（√）、LV_SYMBOL_CLOSE（×）、LV_SYMBOL_UP（↑）、LV_SYMBOL_DOWN（↓）、LV_SYMBOL_WIFI（WiFi 图标）等。

七、动态更新文本

在事件回调中（如按钮点击、滑块变化）动态更新标签文本，是交互场景的常见需求：

// 滑块值变化时，更新标签显示当前值
static void slider_event_cb(lv_event_t *e) {lv_obj_t *slider = lv_event_get_target(e);lv_obj_t *label = lv_event_get_user_data(e);int32_t val = lv_slider_get_value(slider);lv_label_set_text_fmt(label, "当前值: %d", val); // 动态更新文本
}void lv_demo_label_dynamic(void) {// 创建显示值的标签lv_obj_t *label = lv_label_create(lv_scr_act());lv_label_set_text(label, "当前值: 50");lv_obj_align(label, LV_ALIGN_CENTER, 0, -50);// 创建滑块lv_obj_t *slider = lv_slider_create(lv_scr_act());lv_slider_set_value(slider, 50, LV_ANIM_OFF);lv_obj_align(slider, LV_ALIGN_CENTER, 0, 50);// 绑定事件：滑块值变化时更新标签lv_obj_add_event_cb(slider, slider_event_cb, LV_EVENT_VALUE_CHANGED, label);
}

八、注意事项

1. 字体支持：中文、日文等特殊字符需要使用包含对应字符集的字体（LVGL 默认字体可能不含中文字符），需在工程中配置自定义字体。

2. 性能优化：频繁更新标签文本（如每秒多次）时，建议使用 lv_label_set_text_fmt 而非拼接字符串，减少内存开销。

3. 文本长度限制：标签文本默认存储在 LVGL 的动态内存中，超长文本可能占用较多内存，需注意内存使用。

九、总结

标签（Label）是 LVGL 中最基础的文本显示组件，通过以下核心操作可满足大部分文本展示需求：

• 用 lv_label_create() 创建标签，lv_label_set_text() 设置文本；
• 用 lv_obj_set_style_xxx() 定制颜色、字体、对齐等样式；
• 用 lv_label_set_long_mode() 处理长文本（换行、滚动等）；
• 结合事件系统实现文本动态更新。

掌握标签的使用是构建 LVGL 界面的基础，无论是简单的提示文字还是复杂的动态数据展示，都离不开标签部件。

LVGL按钮部件(button)

LVGL 的按钮部件是实现用户交互的核心组件，分为基础按钮（lv_btn）、 按钮矩阵（lv_btnmatrix）和图片按钮（lv_imgbtn）三类，可满足不同交互与视觉需求。

一、基础按钮（lv_btn）：核心交互单元

基础按钮是最常用的交互组件，默认呈 “圆角矩形”，需结合标签（lv_label）显示文本，支持 “按下 / 释放”“选中 / 取消” 等状态切换。

1. 创建与文本显示

按钮本身不直接支持文本，需通过 “标签作为子对象” 实现：

// 1. 创建基础按钮（父对象为当前屏幕）
lv_obj_t *btn = lv_btn_create(lv_scr_act());
lv_obj_set_size(btn, 120, 50);        // 设置按钮尺寸
lv_obj_align(btn, LV_ALIGN_CENTER, 0, 0); // 屏幕中心对齐// 2. 创建标签（作为按钮的子对象，显示文本）
lv_obj_t *btn_label = lv_label_create(btn);
lv_label_set_text(btn_label, "Click Me"); // 设置按钮文本
lv_obj_center(btn_label);                // 标签在按钮内居中

2. 状态管理

按钮支持 5 种核心状态（枚举 lv_btn_state_t），可通过 API 控制或查询状态：

状态枚举	描述
LV_STATE_DEFAULT	释放（默认未按下状态）
LV_STATE_PRESSED	按下（按压中）
LV_STATE_CHECKED	切换后释放（选中且未按）
LV_STATE_CHECKED | LV_STATE_PRESSED	切换后按下（选中且按压）
LV_STATE_DISABLED	禁用（灰色，不可交互）

    lv_obj_t *btn = lv_btn_create(lv_scr_act());lv_obj_set_size(btn,100,50);lv_obj_set_align(btn,LV_ALIGN_CENTER);lv_obj_add_flag(btn,LV_OBJ_FLAG_CHECKABLE);

3. 样式定制

通过 lv_obj_set_style_xxx 系列函数，可定制按钮的背景、边框、圆角等样式（支持不同状态下的样式区分）：

// 释放状态：背景色为蓝色
lv_obj_set_style_bg_color(btn, lv_color_hex(0x3A89F4), LV_STATE_CHECKED);
// 按下状态：背景色为深蓝色
lv_obj_set_style_bg_color(btn, lv_color_hex(0x2A69C4), LV_STATE_PRESSED);
// 圆角：让按钮更圆润（半径10px）
lv_obj_set_style_radius(btn, 10, 0);
// 边框：宽度2px，颜色白色
lv_obj_set_style_border_width(btn, 2, 0);
lv_obj_set_style_border_color(btn, lv_color_white(), 0);

4. 事件处理

通过 lv_obj_add_event_cb 绑定事件回调，响应 “点击”“状态变化” 等交互：

static void btn_event_cb(lv_event_t *e) {lv_event_code_t code = lv_event_get_code(e);if (code == LV_EVENT_CLICKED) {printf("按钮被点击\n");} else if (code == LV_EVENT_VALUE_CHANGED) {printf("按钮状态切换（选中/取消）\n");}
}// 绑定事件（支持 LV_EVENT_ALL 监听所有事件）
lv_obj_add_event_cb(btn, btn_event_cb, LV_EVENT_ALL, NULL);

二、按钮矩阵（lv_btnmatrix）：多按钮组合

按钮矩阵用于创建多行多列的按钮组，支持换行、宽度比例、互斥选中、文本重着色等高级功能，适合 “键盘”“选项组” 等场景。

1. 布局与映射（Map）

通过字符串数组定义按钮布局（用 "\n" 换行，空字符串 "" 结尾）：

// 定义按钮映射：btn1 换行后，btn2、btn3 在第二行
const static char *btn_map[] = {"btn1", "\n", "btn2", "btn3", ""};lv_obj_t *btnm = lv_btnmatrix_create(lv_scr_act());
lv_btnmatrix_set_map(btnm, btn_map);    // 设置按钮布局
lv_obj_align(btnm, LV_ALIGN_CENTER, 0, 0); // 屏幕中心对齐

2. 核心特性

• 按钮宽度：通过 lv_btnmatrix_set_btn_width 设置 “相对宽度”（例：1:1:2 表示三个按钮占比 25%、25%、50%）。
• 互斥选中：多个按钮设为 LV_BTNMATRIX_CTRL_CHECKABLE 后，可通过逻辑实现 “单选”（选中一个时，其他自动取消）。
• 文本重着色：开启 LV_BTNMATRIX_CTRL_RECOLOR 后，按钮文本可通过 #RRGGBB 文本# 格式设置颜色。

// 1. 定义全局/静态映射数组（确保生命周期）
const static char *btn_map[] = {"btn1", "\n", "btn2", "btn3", ""};
const static char *colored_map[] = {"#FF0000 RedBtn#", "GreenBtn", ""}; // 静态全局，避免释放void ptm_demo(void) {lv_obj_t *btnm = lv_btnmatrix_create(lv_scr_act());// 2. 若需更换映射，建议先设置新映射，再针对新映射的按钮设置属性lv_btnmatrix_set_map(btnm, colored_map); // 先设置目标映射// 3. 针对新映射的按钮设置属性（colored_map 有2个按钮，索引0和1）// 为第0个按钮（RedBtn）设置宽度和重着色功能lv_btnmatrix_set_btn_width(btnm, 0, 2); // 针对新映射的第0个按钮lv_btnmatrix_set_btn_ctrl(btnm, 0, LV_BUTTONMATRIX_CTRL_RECOLOR); // 开启着色// （可选）为第0个按钮设置可切换lv_btnmatrix_set_btn_ctrl(btnm, 0, LV_BTNMATRIX_CTRL_CHECKABLE);lv_obj_align(btnm, LV_ALIGN_CENTER, 0, 0);
}

3. 事件与 API

常用事件 LV_EVENT_VALUE_CHANGED（按钮点击 / 切换时触发），结合 API 获取选中按钮：

static void btnm_event_cb(lv_event_t *e) {if (lv_event_get_code(e) == LV_EVENT_VALUE_CHANGED) {lv_obj_t *btnm = lv_event_get_target(e);uint16_t id = lv_btnmatrix_get_selected_btn(btnm); // 获取选中按钮索引const char *txt = lv_btnmatrix_get_btn_text(btnm, id); // 获取按钮文本printf("选中按钮 #%d: %s\n", id, txt);}
}lv_obj_add_event_cb(btnm, btnm_event_cb, LV_EVENT_VALUE_CHANGED, NULL);

三、图片按钮（lv_imgbtn）：自定义视觉按钮

图片按钮通过图片资源展示不同状态（释放、按下、禁用等），适合 “游戏按钮”“主题化 UI” 等视觉定制场景。

1. 准备图片资源

需将图片转换为 LVGL 支持的C 数组（推荐使用 LVGL 官方工具：Online Image Converter）。

2. 创建与状态图片设置

// 1. 创建图片按钮
lv_obj_t *imgbtn = lv_imgbtn_create(lv_scr_act());
lv_obj_align(imgbtn, LV_ALIGN_CENTER, 0, 0); // 屏幕中心对齐// 2. 设置不同状态的图片（使用 LVGL 8.3 通用状态枚举）
// 释放状态（默认未按下）
lv_imgbtn_set_src(imgbtn, LV_STATE_DEFAULT, &my_img_rel, NULL);
// 按下状态
lv_imgbtn_set_src(imgbtn, LV_STATE_PRESSED, &my_img_pr, NULL);
// 禁用状态（可选）
lv_imgbtn_set_src(imgbtn, LV_STATE_DISABLED, &my_img_ina, NULL);// （可选）如果需要设置选中状态的图片（如可切换的图片按钮）
// lv_obj_add_flag(imgbtn, LV_OBJ_FLAG_CHECKABLE); // 开启可切换功能
// lv_imgbtn_set_src(imgbtn, LV_STATE_CHECKED, &my_img_checked, NULL); // 选中状态图片

3. 事件与交互

图片按钮的事件处理与基础按钮一致，可绑定 LV_EVENT_CLICKED 等事件：

LVGL按钮部件(button)

四、总结与最佳实践

按钮类型	适用场景	核心优势
基础按钮	简单交互（如 “确认”“取消”）	轻量、易与标签结合
按钮矩阵	多按钮组合（如键盘、选项组）	批量管理、复杂布局支持
图片按钮	视觉定制化（如游戏、主题 UI）	自定义外观、多状态视觉反馈

最佳实践：

• 基础按钮需手动结合标签显示文本，确保文本与按钮对齐；
• 按钮矩阵的 “互斥选中” 需明确业务逻辑，避免交互歧义；
• 图片按钮的图片资源需提前转换为 LVGL 格式，且需评估内存占用（大图片可能消耗较多 RAM）。

LVGL开关部件(switch)

在 LVGL中，开关部件（lv_switch）是一种模拟物理 toggle 开关的交互组件，用于实现二元状态（开启 / 关闭）切换，广泛应用于设置界面、功能启停等场景。

一、核心概念与结构

LVGL的开关由 3 个核心视觉部分（LV_PART）组成，对应不同的样式控制：

• LV_PART_MAIN：开关的基础背景（关闭状态时可见），通常为圆角矩形。
• LV_PART_INDICATOR：状态指示器（开启状态时可见），覆盖在MAIN之上，显示 "已开启" 的背景。
• LV_PART_KNOB：滑动块（旋钮），随状态切换移动，是用户交互的核心视觉元素。

这三部分独立可控，通过样式系统可分别定制颜色、大小、圆角等属性。

二、基础用法：创建

使用lv_switch_create(parent)函数创建开关，父对象通常为屏幕（lv_scr_act()）或容器：

#include "lvgl.h"void switch_demo_init(void) {// 创建开关，父对象为当前活动屏幕lv_obj_t * switch1 = lv_switch_create(lv_scr_act());// 设置位置（相对于父对象的x、y坐标）lv_obj_set_pos(switch1, 100, 100);// 设置大小（可选，默认有自适应尺寸）lv_obj_set_size(switch1, 60, 30); // 宽60px，高30px
}

三、事件处理：监听状态变化

开关状态变化时会触发LV_EVENT_VALUE_CHANGED事件，通过注册回调函数可捕获状态切换并执行逻辑（如控制硬件、更新 UI）。

示例：监听开关状态

// 事件回调函数
static void switch_event_handler(lv_event_t * e) {lv_obj_t * switch_obj = lv_event_get_target(e); // 获取触发事件的开关对象lv_event_code_t code = lv_event_get_code(e);    // 获取事件类型if (code == LV_EVENT_VALUE_CHANGED) {bool is_on = lv_obj_get_state(switch_obj);if (is_on) {LV_LOG_USER("开关已开启");// 执行开启逻辑（如点亮LED、启动功能）} else {LV_LOG_USER("开关已关闭");// 执行关闭逻辑（如熄灭LED、停止功能）}}
}void ptm_demo(void)
{lv_obj_t * switch1 = lv_switch_create(lv_scr_act());lv_obj_set_pos(switch1, 100, 100);// 注册事件：监听所有事件，回调函数为switch_event_handlerlv_obj_add_event_cb(switch1, switch_event_handler, LV_EVENT_ALL, NULL);
}

关键 API：

• lv_event_get_target(e)：从事件对象中获取触发事件的开关部件。
• lv_event_get_code(e)：获取事件类型（如LV_EVENT_VALUE_CHANGED）。

四、样式定制：打造个性化开关

LVGL的样式系统通过lv_style_t结构体和lv_style_set_*函数配置样式，可分别定制开关的 3 个部分（MAIN/INDICATOR/KNOB）。

示例：定制深色模式开关

void switch_style_demo(void) {lv_obj_t * switch1 = lv_switch_create(lv_scr_act());lv_obj_set_pos(switch1, 100, 100);lv_obj_set_size(switch1, 60, 30); // 宽60，高30// 1. 初始化样式static lv_style_t style_main;    // 关闭状态背景static lv_style_t style_indic;   // 开启状态指示器static lv_style_t style_knob;    // 滑动块lv_style_init(&style_main);lv_style_init(&style_indic);lv_style_init(&style_knob);// 2. 配置样式// 关闭状态背景：深灰色圆角矩形lv_style_set_bg_color(&style_main, lv_color_hex(0x333333)); // 背景色lv_style_set_radius(&style_main, 15); // 圆角（高的一半，实现胶囊形）lv_style_set_border_width(&style_main, 0); // 无边框// 开启状态指示器：绿色背景lv_style_set_bg_color(&style_indic, lv_color_hex(0x00cc66)); // 指示器颜色lv_style_set_radius(&style_indic, 15); // 同主背景圆角// 滑动块：白色圆形，带阴影lv_style_set_bg_color(&style_knob, lv_color_hex(0xffffff)); // 滑动块颜色lv_style_set_radius(&style_knob, LV_RADIUS_CIRCLE); // 圆形lv_style_set_shadow_color(&style_knob, lv_color_hex(0x000000)); // 阴影色lv_style_set_shadow_width(&style_knob, 2); // 阴影宽度lv_style_set_shadow_offset_y(&style_knob, 1); // 阴影Y偏移// 3. 应用样式到开关的对应部分lv_obj_add_style(switch1, &style_main, LV_PART_MAIN);lv_obj_add_style(switch1, &style_indic, LV_PART_INDICATOR);lv_obj_add_style(switch1, &style_knob, LV_PART_KNOB);
}

样式要点：

• 圆角设置：若要实现 "胶囊形" 开关，radius应设为高度的一半（如高 30 则 radius=15）。
• 滑动块大小：默认自动适配，可通过lv_style_set_size(&style_knob, 26, 26)手动调整（通常略小于开关高度）。
• 状态联动：开启时INDICATOR显示，关闭时MAIN显示，无需手动控制显隐。

// 创建开关部件：父对象为当前活动屏幕（lv_scr_act()返回当前显示的屏幕对象）
// 返回值为创建的开关对象指针，赋值给switch1
lv_obj_t * switch1 = lv_switch_create(lv_scr_act());// 设置开关的位置：相对于父对象（屏幕）的x坐标100，y坐标100
lv_obj_set_pos(switch1, 100, 100);// 设置样式：为开关的"指示器部分（LV_PART_INDICATOR）"在"选中状态（LV_STATE_CHECKED）"下的背景色
// lv_color_hex(0x0ffff0)表示十六进制颜色值（此处为青色）
// 效果：当开关处于开启状态时，指示器背景显示为青色
lv_obj_set_style_bg_color(switch1, lv_color_hex(0x0ffff0), LV_STATE_CHECKED | LV_PART_INDICATOR);// 给开关添加"选中状态（LV_STATE_CHECKED）"
// 效果：开关变为开启状态（滑动块移到右侧，指示器显示）
lv_obj_add_state(switch1, LV_STATE_CHECKED);// 给开关同时添加"选中状态（LV_STATE_CHECKED）"和"禁用状态（LV_STATE_DISABLED）"
// 效果：开关保持开启状态，但变为禁用（无法通过用户交互改变状态，视觉上通常会变灰）
lv_obj_add_state(switch1, LV_STATE_CHECKED | LV_STATE_DISABLED);// 清除开关的"选中状态（LV_STATE_CHECKED）"
// 效果：开关从开启状态变为关闭状态（滑动块移到左侧，指示器隐藏）
lv_obj_clear_state(switch1, LV_STATE_CHECKED);// 同时清除开关的"选中状态（LV_STATE_CHECKED）"和"禁用状态（LV_STATE_DISABLED）"
// 效果：开关恢复为关闭状态，且解除禁用（可通过用户交互改变状态）
lv_obj_clear_state(switch1, LV_STATE_CHECKED | LV_STATE_DISABLED);

 lv_obj_t * switch1;void event_cb(lv_event_t *e)
{lv_event_code_t code = lv_event_get_code(e);if(code == LV_EVENT_VALUE_CHANGED){if(lv_obj_has_state(switch1,LV_STATE_CHECKED))printf("on\n");elseprintf("off\n");}
}void ptm_demo(void)
{switch1 = lv_switch_create(lv_scr_act());lv_obj_set_pos(switch1, 100, 100);lv_obj_set_style_bg_color(switch1,lv_color_hex(0x0ffff0),LV_STATE_CHECKED|LV_PART_INDICATOR);lv_obj_add_state(switch1,LV_STATE_CHECKED);lv_obj_add_state(switch1,LV_STATE_CHECKED|LV_STATE_DISABLED);lv_obj_clear_state(switch1,LV_STATE_CHECKED);lv_obj_clear_state(switch1,LV_STATE_CHECKED|LV_STATE_DISABLED);lv_obj_add_event_cb(switch1,event_cb,LV_EVENT_VALUE_CHANGED,NULL);}

总结

LVGL 的开关部件结合样式系统可高度定制外观，事件机制方便与业务逻辑联动。实际开发中，可根据 UI 设计需求调整样式，并通过事件回调实现与硬件（如 GPIO 控制 LED）或其他 UI 组件的交互，是嵌入式 GUI 中实现二元状态切换的理想选择。

LVGL复选框部件(checkbox)

LVGL 中的复选框部件（lv_checkbox）是用于实现 “多选” 功能的交互组件，由一个 “勾选框” 和可选的 “文本标签” 组成，支持 “选中”“未选中”“不确定”（可选）三种状态，广泛应用于设置面板、选项列表等场景。相比开关（lv_switch），复选框更适合需要显示文本说明或支持多选项同时选择的场景。

一、基本结构

LVGL 复选框由两个核心视觉部分组成：

• LV_PART_BOX：勾选框（方形或圆形容器），用于显示选中状态（通常为对勾、圆点等标记）。
• LV_PART_LABEL：文本标签，用于描述复选框的含义（如 “接收通知”“启用功能 A”）。

二、基本用法

#include "lvgl.h"void checkbox_basic_demo(void) {// 创建复选框，父对象为当前活动屏幕lv_obj_t * checkbox1 = lv_checkbox_create(lv_scr_act());// 设置文本标签（支持UTF-8字符，如中文）lv_checkbox_set_text(checkbox1, "接收推送通知");// 设置位置（x: 50, y: 50）lv_obj_set_pos(checkbox1, 50, 50);
}

// 创建复选框部件，父对象为当前活动屏幕（lv_scr_act()返回当前显示的屏幕）
// 返回值为创建的复选框对象指针，赋值给变量checkbox
lv_obj_t *checkbox = lv_checkbox_create(lv_scr_act());// 设置复选框的对齐方式：相对于父对象（屏幕）居中对齐
// LV_ALIGN_CENTER 表示水平和垂直方向都居中
lv_obj_set_align(checkbox, LV_ALIGN_CENTER);// 为复选框设置文本标签内容
// 文本会显示在勾选框右侧，描述该复选框的含义（此处为"checkbox"）
lv_checkbox_set_text(checkbox, "checkbox");// 设置样式：为复选框在"选中状态（LV_STATE_CHECKED）"下的"列间距"（pad_column）
// 参数说明：
// - 50：间距值（单位为像素），控制勾选框（LV_PART_BOX）和文本标签（LV_PART_LABEL）之间的水平距离
// - LV_STATE_CHECKED：表示该样式仅在复选框处于选中状态时生效
// 效果：当复选框被勾选时，勾选框和文本之间的距离变为50像素（未选中时使用默认间距）
lv_obj_set_style_pad_column(checkbox, 50, LV_STATE_CHECKED);

LVGL进度条部件(bar)

LVGL 中的进度条部件（lv_bar）用于直观展示任务进度、数值占比或状态变化（如音量、亮度调节），核心由 “背景” 和 “进度指示器” 两部分组成，支持水平 / 垂直方向、自定义范围及动态更新，是嵌入式 GUI 中展示进度类信息的常用组件。

一、基本结构

进度条由两个核心视觉部分（LV_PART）构成：

• LV_PART_MAIN：进度条的背景容器，展示整个进度条的轮廓（如总长度 / 高度）。
• LV_PART_INDICATOR：进度指示器，根据当前值动态显示填充长度（如完成的进度部分）。

二、基本用法：创建与进度控制

1. 创建进度条并设置基本属性

使用lv_bar_create(parent)创建进度条，通过lv_bar_set_range设置数值范围（默认 0~100），lv_bar_set_value设置当前进度值：

#include "lvgl.h"void bar_basic_demo(void) {// 创建进度条，父对象为当前活动屏幕lv_obj_t * bar1 = lv_bar_create(lv_scr_act());// 设置进度条大小（宽200，高20）：宽>高为水平方向lv_obj_set_size(bar1, 200, 20);// 设置位置（屏幕水平居中，y=100）lv_obj_set_pos(bar1, (LV_HOR_RES - 200)/2, 100);// 设置数值范围（默认0~100，此处示例改为0~200）lv_bar_set_range(bar1, 0, 200);// 设置当前进度值（带动画，500ms内平滑过渡到150）lv_obj_set_style_anim_time(bar1,500,LV_STATE_DEFAULT);lv_bar_set_value(bar1, 150, LV_ANIM_ON);}

2. 核心进度控制 API

函数原型	功能描述	示例
void lv_bar_set_range(lv_obj_t * obj, int32_t min, int32_t max)	设置进度条数值范围（默认 0~100）	lv_bar_set_range(bar1, 0, 500);
void lv_bar_set_value(lv_obj_t * obj, int32_t value, lv_anim_enable_t anim)	设置当前进度值（anim控制是否启用过渡动画）	lv_bar_set_value(bar1, 80, LV_ANIM_ON);（带动画）
int32_t lv_bar_get_value(lv_obj_t * obj)	获取当前进度值	int val = lv_bar_get_value(bar1);
void lv_bar_set_start_value(lv_obj_t * obj, int32_t start, lv_anim_enable_t anim)	设置进度条 “起始值”（用于显示范围区间，如 [30,70]）	lv_bar_set_start_value(bar1, 30, LV_ANIM_OFF);

三、方向控制：水平 / 垂直切换

进度条的方向由其宽高比例决定：

• 水平进度条：宽度 > 高度（如lv_obj_set_size(bar, 200, 20)）。
• 垂直进度条：高度 > 宽度（如lv_obj_set_size(bar, 20, 200)）。

示例：创建垂直进度条

void bar_vertical_demo(void) {lv_obj_t * bar_vertical = lv_bar_create(lv_scr_act());// 设置为垂直方向（高>宽）lv_obj_set_size(bar_vertical, 20, 200);// 垂直进度条默认从下往上填充，可通过样式修改方向lv_obj_set_pos(bar_vertical, 100, 50);// 设置进度值为70（带动画）lv_obj_set_style_anim_time(bar_vertical,500,LV_STATE_DEFAULT);lv_bar_set_value(bar_vertical, 70, LV_ANIM_ON);
}

四、事件处理：监听进度变化

进度条的值变化时会触发LV_EVENT_VALUE_CHANGED事件（如通过 API 更新或用户拖动调节时），可用于同步显示数值或执行逻辑：

// 事件回调函数：同步显示当前进度值
static void bar_event_handler(lv_event_t * e) {lv_obj_t * bar = lv_event_get_target(e);int32_t value = lv_bar_get_value(bar);// 获取用户数据（此处为显示值的标签）lv_obj_t * label = lv_event_get_user_data(e);char buf[16];sprintf(buf, "进度：%d%%", value);lv_label_set_text(label, buf);
}void bar_event_demo(void) {// 创建显示进度的标签lv_obj_t * label = lv_label_create(lv_scr_act());lv_obj_set_pos(label, 100, 150);// 创建进度条lv_obj_t * bar1 = lv_bar_create(lv_scr_act());lv_obj_set_size(bar1, 200, 20);lv_obj_set_pos(bar1, 100, 120);// 注册事件：将标签作为用户数据传递lv_obj_add_event_cb(bar1, bar_event_handler, LV_EVENT_VALUE_CHANGED, label);// 设置初始值（触发事件，更新标签）lv_bar_set_value(bar1, 30, LV_ANIM_ON);
}

五、样式定制：个性化外观

通过样式系统可定制进度条的背景、指示器颜色、圆角、边框等，核心针对LV_PART_MAIN（背景）和LV_PART_INDICATOR（进度指示器）：

示例：定制下载进度条

    lv_obj_t * bar1 = lv_bar_create(lv_scr_act());lv_obj_set_size(bar1, 250, 25);lv_obj_center(bar1); // 屏幕居中// 初始化样式static lv_style_t style_bg;    // 背景样式static lv_style_t style_indic; // 指示器样式lv_style_init(&style_bg);lv_style_init(&style_indic);// 1. 背景样式：灰色圆角矩形，带边框lv_style_set_bg_color(&style_bg, lv_color_hex(0xf0f0f0)); // 背景色（浅灰）lv_style_set_border_color(&style_bg, lv_color_hex(0xcccccc)); // 边框色lv_style_set_border_width(&style_bg, 2); // 边框宽度lv_style_set_radius(&style_bg, 12); // 圆角（高度的一半，胶囊形）// 2. 指示器样式：蓝色渐变，同背景圆角lv_style_set_bg_color(&style_indic, lv_color_hex(0x0099ff)); // 指示器颜色（蓝）lv_style_set_radius(&style_indic, 10); // 略小于背景圆角，避免溢出// 应用样式到对应部分lv_obj_add_style(bar1, &style_bg, LV_PART_MAIN);lv_obj_add_style(bar1, &style_indic, LV_PART_INDICATOR);// 设置进度值（80%）lv_obj_set_style_anim_time(bar1,500,LV_STATE_DEFAULT);lv_bar_set_value(bar1, 80, LV_ANIM_ON);

六、高级特性

1. 范围进度条（显示区间）

通过lv_bar_set_start_value和lv_bar_set_value可显示一个数值区间（如已用空间和总空间的范围）：

void bar_range_demo(void) {lv_obj_t * bar_range = lv_bar_create(lv_scr_act());lv_obj_set_size(bar_range, 200, 20);lv_obj_set_pos(bar_range, 100, 100);// 设置范围为0~100lv_bar_set_range(bar_range, 0, 100);// 显示区间 [20, 60]（起始值20，当前值60）lv_obj_set_style_anim_time(bar_range,500,LV_STATE_DEFAULT);lv_bar_set_start_value(bar_range, 20, LV_ANIM_OFF); // 起始值lv_bar_set_value(bar_range, 60, LV_ANIM_ON); // 当前值（结束值）// 效果：进度条从20%到60%的部分被填充
}/* 1. 创建进度条对象 */lv_obj_t * bar = lv_bar_create(lv_scr_act());  // 在“当前活动屏幕”上创建进度条lv_obj_set_size(bar, 200, 20);                // 进度条尺寸：宽200像素，高20像素lv_obj_center(bar);                           // 进度条在屏幕中“水平+垂直居中”/* 2. 设置进度条为「范围模式」 */lv_bar_set_mode(bar, LV_BAR_MODE_RANGE);  // 开启“区间显示”模式，而非单一进度/* 3. 设置进度条的整体数值范围（可选，若需要自定义范围） */lv_bar_set_range(bar, -100, 100);  // 让进度条能表示 `-100` 到 `100` 的数值/* 4. 设置「区间起始值」 */lv_bar_set_start_value(bar, -50, LV_ANIM_OFF);  // 区间从 `-50` 开始，且“无动画立即生效”/* 5. 设置「区间结束值」（即进度条的“当前值”） */lv_bar_set_value(bar, 30, LV_ANIM_ON);  // 区间到 `30` 结束，且“带动画平滑过渡”/* （可选）自定义进度条样式，让区间更易区分 */static lv_style_t style_indicator;lv_style_init(&style_indicator);lv_style_set_bg_color(&style_indicator, lv_color_hex(0x0099FF));  // 进度区间设为“蓝色”lv_obj_add_style(bar, &style_indicator, LV_PART_INDICATOR);       // 把样式应用到「进度指示器」部分

2. 反向填充方向

通过样式的pad属性可修改填充方向（如水平进度条从右到左，垂直从顶到底）：

// 水平进度条：从右到左填充
lv_style_set_pad_left(&style_indic, 200); // 左内边距等于进度条宽度，强制从右开始
lv_style_set_pad_right(&style_indic, 0);// 垂直进度条：从顶到底填充
lv_style_set_pad_top(&style_indic, 0);
lv_style_set_pad_bottom(&style_indic, 200); // 下内边距等于进度条高度，强制从顶开始

3. 禁用交互与动画

• 禁用动画：lv_bar_set_value(bar1, 80, LV_ANIM_OFF)（立即更新，无过渡）。

LVGL加载器部件(spinner)

LVGL 中的加载器部件（lv_spinner）是用于表示 “加载中” 状态的动画组件，通过旋转的图形（通常为圆弧或扇形）直观反馈任务正在进行（如数据加载、文件处理等），提升用户等待体验。其核心特点是自带旋转动画，支持自定义样式、大小和旋转速度。

一、基本结构

加载器主要由一个或多个旋转的图形元素组成，在 LVGL 中通过LV_PART_MAIN统一控制其视觉属性（如线条颜色、宽度、旋转速度等），无需区分多个部件。

二、基本用法：创建与基本配置

1. 创建加载器

使用lv_spinner_create(parent)创建加载器，通过lv_obj_set_size设置大小（通常为正方形，确保旋转效果对称）：

#include "lvgl.h"void spinner_basic_demo(void) {// 创建加载器，父对象为当前活动屏幕lv_obj_t * spinner1 = lv_spinner_create(lv_scr_act());// 设置大小（宽高均为50像素，正方形）lv_obj_set_size(spinner1, 50, 50);// 设置位置（屏幕中心）lv_obj_center(spinner1);
}

三、高级特性

1. 停止 / 启动旋转

加载器默认创建后自动旋转，可通过lv_anim_del停止动画，或重新启动：

// 停止旋转（移除所有动画）
lv_anim_del(spinner1, NULL);

2. 结合标签显示状态文本

通常加载器会配合文本标签说明加载内容，示例：

void spinner_with_label_demo(void) {// 创建容器，统一管理加载器和标签lv_obj_t * container = lv_obj_create(lv_scr_act());lv_obj_set_size(container, 150, 100);lv_obj_center(container);lv_obj_set_flex_flow(container, LV_FLEX_FLOW_COLUMN); // 垂直排列lv_obj_set_align(container, LV_ALIGN_CENTER); // 内部元素居中// 创建加载器lv_obj_t * spinner1 = lv_spinner_create(container);lv_obj_set_size(spinner1, 50, 50);// 创建标签lv_obj_t * label = lv_label_create(container);lv_label_set_text(label, "加载中...");lv_obj_set_style_pad_top(label, 10, 0); // 与加载器保持距离
}

// 创建加载器部件，父对象为当前活动屏幕（lv_scr_act()返回当前显示的屏幕）
// 返回值为创建的加载器对象指针，赋值给spinner1
lv_obj_t * spinner1 = lv_spinner_create(lv_scr_act());// 设置加载器的大小：宽100像素，高100像素（加载器通常为正方形，确保旋转动画对称）
lv_obj_set_size(spinner1, 100, 100);// 将加载器在父对象（屏幕）中居中对齐（水平和垂直方向均居中）
lv_obj_center(spinner1);// 为加载器的"主部件（LV_PART_MAIN）"设置圆弧颜色
// lv_color_hex(0x4a9f00)表示十六进制颜色值（此处为绿色）
// 作用：通常为主背景圆弧的颜色（固定不动的部分）
lv_obj_set_style_arc_color(spinner1, lv_color_hex(0x4a9f00), LV_PART_MAIN);// 为加载器的"指示器部件（LV_PART_INDICATOR）"设置圆弧颜色
// lv_color_hex(0XFF0000)表示十六进制颜色值（此处为红色）
// 作用：通常为旋转动画的圆弧颜色（动态旋转的部分，用于显示"加载中"状态）
lv_obj_set_style_arc_color(spinner1, lv_color_hex(0XFF0000), LV_PART_INDICATOR);// 为加载器的"主部件（LV_PART_MAIN）"设置圆弧宽度（线条粗细）为10像素
// 作用：控制背景圆弧的线条粗细
lv_obj_set_style_arc_width(spinner1, 10, LV_PART_MAIN);// 为加载器的"指示器部件（LV_PART_INDICATOR）"设置圆弧宽度（线条粗细）为10像素
// 作用：控制旋转动画圆弧的线条粗细（与背景圆弧保持一致时视觉更协调）
lv_obj_set_style_arc_width(spinner1, 10, LV_PART_INDICATOR);

LVGL LED部件(led)

LVGL 中的 LED 部件（lv_led）是模拟物理 LED 指示灯的 UI 组件，主要用于直观展示设备状态（如电源开启、网络连接、错误提示等），支持颜色、亮度调节及开关状态控制，视觉上通常表现为圆形或方形的发光色块。

一、基本特性

• 核心状态：分为 “亮（开启）” 和 “灭（关闭）” 两种基本状态，支持过渡动画。
• 视觉属性：默认是圆形，可通过样式修改为方形、调整颜色、亮度和边框等。
• 用途：适合作为状态指示器（如运行状态、警告提示、功能使能标记等）。

二、基本用法：创建与状态控制

1. 创建 LED 部件

使用lv_led_create(parent)创建 LED，通过lv_obj_set_size设置大小（通常为正方形，确保外观对称）：

#include "lvgl.h"void led_basic_demo(void) {// 创建LED，父对象为当前活动屏幕lv_obj_t * led1 = lv_led_create(lv_scr_act());// 设置大小（30x30像素，圆形外观）lv_obj_set_size(led1, 30, 30);// 设置位置（x: 50, y: 50）lv_obj_set_pos(led1, 50, 50);
}

2. 核心状态控制 API

函数原型	功能描述	示例
void lv_led_on(lv_obj_t * obj)	开启 LED（点亮，显示设置的颜色）	lv_led_on(led1);
void lv_led_off(lv_obj_t * obj)	关闭 LED（熄灭，通常显示暗灰色）	lv_led_off(led1);
void lv_led_toggle(lv_obj_t * obj)	切换 LED 状态（亮→灭或灭→亮）	lv_led_toggle(led1);
void lv_led_set_brightness(lv_obj_t * obj, uint8_t brightness)	调节亮度（0~255，值越高越亮）	lv_led_set_brightness(led1, 128);（中等亮度）

三、样式定制：颜色与外观

LED 的样式主要通过LV_PART_MAIN控制，可修改颜色、形状（圆形 / 方形）、边框等：

示例：定制多色 LED 指示灯

void led_style_demo(void) {// 创建红色LED（表示错误状态）lv_obj_t * led_error = lv_led_create(lv_scr_act());lv_obj_set_size(led_error, 25, 25);lv_obj_set_pos(led_error, 50, 50);lv_led_on(led_error);// 设置颜色为红色lv_obj_set_style_bg_color(led_error, lv_color_hex(0xff3333), LV_PART_MAIN);// 创建绿色LED（表示正常状态）lv_obj_t * led_ok = lv_led_create(lv_scr_act());lv_obj_set_size(led_ok, 25, 25);lv_obj_align_to(led_ok, led_error, LV_ALIGN_OUT_RIGHT_MID, 30, 0); // 右侧30像素lv_led_on(led_ok);// 设置颜色为绿色lv_obj_set_style_bg_color(led_ok, lv_color_hex(0x33cc33), LV_PART_MAIN);// 创建蓝色LED（表示待机状态），并设置为方形lv_obj_t * led_standby = lv_led_create(lv_scr_act());lv_obj_set_size(led_standby, 25, 25);lv_obj_align_to(led_standby, led_ok, LV_ALIGN_OUT_RIGHT_MID, 30, 0);lv_led_on(led_standby);// 设置颜色为蓝色+方形（圆角为0）lv_obj_set_style_bg_color(led_standby, lv_color_hex(0x3366ff), LV_PART_MAIN);lv_obj_set_style_radius(led_standby, 0, LV_PART_MAIN); // 取消圆角，变为方形
}

四、高级特性

结合动画实现呼吸效果

通过lv_anim动画 API 控制亮度变化，实现 LED “呼吸” 效果：

// 呼吸动画回调函数（调节亮度）
static void breathe_anim_cb(lv_obj_t * obj, int32_t value) {lv_led_set_brightness(obj, value);
}// 为LED添加呼吸效果
void led_breathe_demo(void) {lv_obj_t * led = lv_led_create(lv_scr_act());lv_obj_set_size(led, 30, 30);lv_obj_center(led);lv_obj_set_style_bg_color(led, lv_color_hex(0xff9900), LV_PART_MAIN); // 橙色// 创建呼吸动画（亮度从0→255→0循环）lv_anim_t anim;lv_anim_init(&anim);lv_anim_set_var(&anim, led);lv_anim_set_exec_cb(&anim, (lv_anim_exec_xcb_t)breathe_anim_cb);lv_anim_set_values(&anim, 0, 255); // 亮度范围lv_anim_set_time(&anim, 1000);     // 一个周期（0→255）的时间（毫秒）lv_anim_set_repeat_count(&anim, LV_ANIM_REPEAT_INFINITE); // 无限循环lv_anim_set_repeat_delay(&anim, 500); // 每次循环间隔500mslv_anim_start(&anim);
}

总结

LVGL 的 LED 部件是轻量级状态指示组件，通过简单的 API 即可实现亮灭控制和亮度调节，配合样式系统可定制颜色和形状，适合各类嵌入式设备的状态显示（如电源、网络、错误提示等）。结合动画 API 还能实现呼吸、闪烁等动态效果，提升 UI 交互体验。

LVGL列表部件(list)

LVGL 中的列表部件（lv_list）是用于展示一系列有序项目的容器组件，适合呈现菜单、选项列表、功能入口等场景。列表支持垂直滚动（当项目超出显示范围时），每个列表项可包含图标、文本等元素，且支持点击交互，是构建复杂 UI 的基础组件之一。

一、基本结构

列表部件由两个核心部分组成：

• 列表容器（lv_list）：整体容器，负责管理所有列表项的布局和滚动行为（默认垂直排列，超出时可滚动）。
• 列表项（lv_list_item）：列表中的单个项目，可包含图标（LV_PART_ICON）、文本（LV_PART_MAIN）等子元素，支持点击事件。

二、基本用法：创建列表与添加项目

1. 创建列表容器

使用lv_list_create(parent)创建列表，通过lv_obj_set_size设置大小（宽度通常充满父容器，高度根据内容或固定值设置）：

#include "lvgl.h"void list_basic_demo(void) {// 创建列表容器，父对象为当前活动屏幕lv_obj_t * list = lv_list_create(lv_scr_act());// 设置列表大小（宽200，高300）lv_obj_set_size(list, 200, 300);// 设置列表位置（屏幕水平居中，y=50）lv_obj_set_pos(list, (LV_HOR_RES - 200)/2, 50);
}

2. 添加列表项

示例：添加多种列表项

void list_add_items_demo(void) {// 创建列表容器（本质是带滚动功能的布局容器）
lv_obj_t * list = lv_list_create(lv_scr_act());
lv_obj_set_size(list, 200, 300); // 设置列表大小：宽200px，高300px
lv_obj_center(list);             // 列表在屏幕中居中对齐// 配置列表内部布局：垂直排列，项之间的垂直间距为5px
lv_obj_set_flex_flow(list, LV_FLEX_FLOW_COLUMN); // 垂直排列列表项
lv_obj_set_style_pad_row(list, 5, 0);            // 列表项之间的间距// 1. 用lv_list_add_btn添加带内置图标的标准项（LVGL 8.3仍支持此函数）
// 该函数内部会自动创建按钮作为列表项，并添加图标和文本
lv_list_add_btn(list, LV_SYMBOL_HOME, "首页");
lv_list_add_btn(list, LV_SYMBOL_SETTINGS, "设置");
lv_list_add_btn(list, LV_SYMBOL_BELL, "通知");// 2. 自定义项（仅文本）：用lv_btn_create替代lv_list_item_create
lv_obj_t * item = lv_btn_create(list); // 创建按钮作为列表项，父对象为列表
// 向项中添加文本标签
lv_obj_t * label = lv_label_create(item);
lv_label_set_text(label, "关于我们");
lv_obj_center(label); // 文本在按钮中居中显示// 3. 自定义项（图标+多文本）：同样用按钮作为列表项
lv_obj_t * item2 = lv_btn_create(list);
lv_obj_set_flex_flow(item2, LV_FLEX_FLOW_ROW); // 项内元素水平排列
lv_obj_set_align(item2, LV_ALIGN_CENTER);      // 项内元素垂直居中
lv_obj_set_style_pad_hor(item2, 10, 0);        // 项的左右内边距10px// 添加图标（用标签显示内置符号）
lv_obj_t * icon = lv_label_create(item2);
lv_label_set_text(icon, LV_SYMBOL_WIFI);
lv_obj_set_style_pad_right(icon, 10, 0); // 图标右侧与文本间距10px// 添加主文本
lv_obj_t * label2 = lv_label_create(item2);
lv_label_set_text(label2, "网络状态");// 添加辅助文本（状态描述）
lv_obj_t * sub_label = lv_label_create(item2);
lv_label_set_text(sub_label, "已连接");
lv_obj_set_style_text_color(sub_label, lv_color_hex(0x00cc00), 0); // 绿色文本
lv_obj_set_style_pad_left(sub_label, 20, 0); // 与主文本间距20px（替代原align_to）
}

三、事件处理：响应列表项点击

列表项被点击时会触发LV_EVENT_CLICKED事件，通过注册回调函数可执行对应逻辑（如页面跳转、功能触发）：

#include "ptm_demo1.h"
#include "stdio.h"
#include "string.h"// 列表项点击事件回调
static void list_item_click_handler(lv_event_t * e) {lv_obj_t * item = lv_event_get_target(e); // 获取被点击的列表项// 获取项中的第一个子元素（可能是图标或文本）lv_obj_t * child = lv_obj_get_child(item, 0);// 检查子元素是否为标签if (child && lv_obj_check_type(child, &lv_label_class)) {LV_LOG_USER("点击了：%s", lv_label_get_text(child));}
}void ptm_demo(void)
{lv_obj_t * list = lv_list_create(lv_scr_act());lv_obj_set_size(list, 200, 300);lv_obj_center(list);// 添加列表项并注册事件lv_obj_t * item1 = lv_list_add_btn(list, LV_SYMBOL_HOME, "首页");lv_obj_add_event_cb(item1, list_item_click_handler, LV_EVENT_CLICKED, NULL);lv_obj_t * item2 = lv_list_add_btn(list, LV_SYMBOL_SETTINGS, "设置");lv_obj_add_event_cb(item2, list_item_click_handler, LV_EVENT_CLICKED, NULL);
}

四、样式定制：美化列表与项目

列表的样式可通过LV_PART_MAIN（列表容器）和LV_PART_ITEM（列表项）分别定制，包括背景色、边框、间距、选中状态等：

示例：定制深色主题列表

#include "ptm_demo1.h"
#include "stdio.h"
#include "string.h"void ptm_demo(void)
{lv_obj_t * list = lv_list_create(lv_scr_act());lv_obj_set_size(list, 220, 320);lv_obj_center(list);// 1. 列表容器样式（LV_PART_MAIN）static lv_style_t style_list;lv_style_init(&style_list);lv_style_set_bg_color(&style_list, lv_color_hex(0x222222)); // 列表背景（深灰）lv_style_set_border_width(&style_list, 0); // 无边框lv_style_set_radius(&style_list, 8); // 圆角8pxlv_obj_add_style(list, &style_list, LV_PART_MAIN);// 2. 列表项样式（默认状态）static lv_style_t style_item;lv_style_init(&style_item);lv_style_set_bg_color(&style_item, lv_color_hex(0x333333)); // 项背景（中灰）lv_style_set_pad_hor(&style_item, 15); // 水平内边距15pxlv_style_set_pad_ver(&style_item, 12); // 垂直内边距12pxlv_style_set_radius(&style_item, 4); // 项圆角4pxlv_obj_add_style(list, &style_item, LV_PART_ITEMS);// 3. 列表项选中/点击状态样式static lv_style_t style_item_clicked;lv_style_init(&style_item_clicked);lv_style_set_bg_color(&style_item_clicked, lv_color_hex(0x444444)); // 点击时背景（浅灰）lv_obj_add_style(list, &style_item_clicked, LV_PART_ITEMS | LV_STATE_CHECKED);// 4. 文本样式static lv_style_t style_text;lv_style_init(&style_text);lv_style_set_text_color(&style_text, lv_color_hex(0xffffff)); // 文本白色lv_style_set_text_font(&style_text, &lv_font_montserrat_14); // 字体大小14lv_obj_add_style(list, &style_text, LV_PART_ITEMS | LV_PART_MAIN); // 应用到项的文本// 添加列表项lv_list_add_btn(list, LV_SYMBOL_HOME, "首页");lv_list_add_btn(list, LV_SYMBOL_SETTINGS, "设置");lv_list_add_btn(list, LV_SYMBOL_BELL, "通知");
}

五、高级特性

列表滚动控制

列表默认支持垂直滚动，可通过以下 API 控制滚动行为：

// 滚动到列表顶部
lv_obj_scroll_to_y(list, 0, LV_ANIM_ON); // 带动画滚动到y=0位置// 滚动到指定项（确保项可见）
lv_obj_scroll_to_view(item, LV_ANIM_ON); // 带动画滚动到item可见

总结

LVGL 列表部件（lv_list）通过简洁的 API 实现了有序项目展示，支持滚动、点击交互和高度定制的样式，适合构建菜单、选项列表等场景。通过lv_list_add_btn可快速创建标准项，或用lv_list_item_create实现复杂布局，配合事件处理可实现丰富的交互逻辑，是嵌入式 GUI 中组织多选项内容的核心组件。

LVGL下拉列表部件(dropdown)

LVGL（Light and Versatile Graphics Library）中的下拉列表部件（dropdown）是一种常用的交互组件，适用于在有限空间内展示多个选项，用户点击后会展开列表供选择，选择后自动收起，非常适合设置项、选项筛选等场景。

下拉列表基本特性

• 默认包含一个触发按钮（显示当前选中项或提示文本）和一个可展开的选项列表
• 支持通过字符串列表设置选项（使用\n分隔选项）
• 可自定义展开 / 收起动画、列表高度、样式等
• 支持事件监听（如选项变更、展开 / 收起等）

核心 API 与用法

以下是下拉列表的常用操作函数和基础示例：

1. 创建下拉列表

使用lv_dropdown_create(parent)创建下拉列表，参数为父对象（如屏幕、容器等）。

// 创建下拉列表，父对象为当前屏幕
lv_obj_t * dropdown = lv_dropdown_create(lv_scr_act());

2. 设置选项

通过lv_dropdown_set_options(dropdown, options)设置选项，options是用\n分隔的字符串（如 "Option 1\nOption 2\nOption 3"）。

// 设置下拉列表选项
lv_dropdown_set_options(dropdown, "Red\nGreen\nBlue\nYellow");//添加列表选项
lv_dropdown_add_option(dropdown,"e",2);

3. 设置 / 获取选中项

• lv_dropdown_set_selected(dropdown, idx)：设置默认选中项（idx为选项索引，从 0 开始）
• lv_dropdown_get_selected(dropdown)：获取当前选中项的索引

// 默认选中第2项（索引1，对应"Green"）
lv_dropdown_set_selected(dropdown, 1, 0);// 获取当前选中项索引
uint32_t selected_idx = lv_dropdown_get_selected(dropdown);

LVGL滚轮部件(roller)

LVGL 中的滚轮部件（roller）是一种通过滑动交互选择选项的组件，通常显示多个选项，中间的选项为当前选中状态，适合需要快速滚动选择的场景（如时间选择、数值调整、列表筛选等）。其交互方式直观，占用空间固定，是移动设备和嵌入式界面中常用的交互元素。

滚轮部件核心特性

• 固定显示一定数量的选项（通常为奇数），中间项自动高亮为选中状态
• 支持上下滑动切换选项，滑动时会有惯性动画效果
• 可配置是否允许循环滚动（选项滚动到末尾后自动回到开头）
• 支持自定义可见选项数量、选项高度、样式（如选中项高亮）
• 提供选项变更事件，便于监听用户选择

核心 API 与用法

以下是滚轮部件的常用操作函数及基础用法：

1. 创建滚轮

使用lv_roller_create(parent)创建滚轮，参数为父对象（如屏幕、容器等）。

// 在当前屏幕创建滚轮
lv_obj_t * roller = lv_roller_create(lv_scr_act());

2. 设置选项

通过lv_roller_set_options(roller, options, mode)设置选项，其中：

• options：用\n分隔的选项字符串（如 "1\n2\n3\n4"）
• mode：选项模式，常用LV_ROLLER_MODE_INFINITE（循环滚动）或LV_ROLLER_MODE_NORMAL（非循环）

// 设置选项为星期，允许循环滚动
lv_roller_set_options(roller, "Sunday\nMonday\nTuesday\nWednesday\nThursday\nFriday\nSaturday", LV_ROLLER_MODE_INFINITE);

3. 配置可见选项数量

通过lv_roller_set_visible_row_count(roller, count)设置可见选项行数（通常设为奇数，方便中间项作为选中项）。

// 设置可见行数为5行（中间行为选中项）
lv_roller_set_visible_row_count(roller, 5);

4. 设置 / 获取选中项

• lv_roller_set_selected(roller, idx, anim_en)：设置选中项（idx为索引，anim_en为true时启用滚动动画）
• lv_roller_get_selected_idx(roller)：获取当前选中项的索引
• lv_roller_get_selected_str(roller, buf, buf_size)：获取当前选中项的文本（需传入缓冲区）

// 默认选中第2项（索引1，对应"Monday"），启用动画
lv_roller_set_selected(roller, 1, true);// 获取选中项文本
char buf[32];
lv_roller_get_selected_str(roller, buf, sizeof(buf));
LV_LOG_USER("Selected: %s", buf);

    // 1. 创建滚轮，父对象为当前屏幕lv_obj_t * roller = lv_roller_create(lv_scr_act());// 2. 设置选项（12个月份），启用循环滚动lv_roller_set_options(roller, "January\nFebruary\nMarch\nApril\nMay\nJune\n""July\nAugust\nSeptember\nOctober\nNovember\nDecember", LV_ROLLER_MODE_INFINITE);// 3. 设置可见行数为5行（中间行为选中项）lv_roller_set_visible_row_count(roller, 5);// 4. 默认选中第6项（索引5，对应"June"），带滚动动画lv_roller_set_selected(roller, 5, true);// 5. 调整位置（屏幕居中）lv_obj_align(roller, LV_ALIGN_CENTER, 0, 0);// 设置选项间隔
lv_obj_set_style_text_line_space(roller,30,LV_STATE_DEFAULT);

LVGL滑块部件(slider)

LVGL（Light and Versatile Graphics Library）中的滑块部件（slider）是一个常用的交互元素，允许用户通过拖动来选择一个范围内的值。以下是关于 LVGL 滑块部件的详细介绍和使用方法：

滑块部件的基本特性

• 支持水平和垂直方向
• 可设置最小值和最大值
• 支持步长设置（每次拖动的最小变化量）
• 可以显示当前值
• 支持自定义样式（颜色、大小、形状等）
• 具有多种事件（值变化、按下、释放等）

基本用法示例

下面是创建和使用滑块部件的基本代码示例：

    // 创建一个滑块对象lv_obj_t * slider = lv_slider_create(lv_scr_act());// 设置滑块位置和大小lv_obj_set_size(slider, 200, 20);  // 宽度200，高度20lv_obj_center(slider);             // 居中显示// 设置滑块范围和初始值lv_slider_set_range(slider, 0, 100);    // 范围0-100lv_slider_set_value(slider, 50, LV_ANIM_ON);  // 初始值50，启用动画

常用 API 函数

1. 创建滑块

   lv_obj_t * lv_slider_create(lv_obj_t * parent);


2. 设置 / 获取值

   void lv_slider_set_value(lv_obj_t * slider, int32_t value, lv_anim_enable_t anim);
   int32_t lv_slider_get_value(lv_obj_t * slider);


3. 设置范围

   void lv_slider_set_range(lv_obj_t * slider, int32_t min, int32_t max);

4. 设置步长

   void lv_slider_set_step(lv_obj_t * slider, uint32_t step);


5. 设置方向

   void lv_slider_set_mode(lv_obj_t * slider, lv_slider_mode_t mode);
   // 模式可以是LV_SLIDER_MODE_HORIZONTAL或LV_SLIDER_MODE_VERTICAL


样式设置

可以通过样式自定义滑块的外观：

// 创建样式
static lv_style_t style_indic;
static lv_style_t style_knob;// 初始化样式
lv_style_init(&style_indic);
lv_style_set_bg_color(&style_indic, lv_color_hex(0x0099FF));  // 指示器颜色
lv_style_set_radius(&style_indic, LV_RADIUS_CIRCLE);         // 圆形指示器lv_style_init(&style_knob);
lv_style_set_bg_color(&style_knob, lv_color_hex(0x0066CC));   // 旋钮颜色
lv_style_set_radius(&style_knob, LV_RADIUS_CIRCLE);           // 圆形旋钮
lv_style_set_size(&style_knob, 24, 24);                       // 旋钮大小// 应用样式到滑块
lv_obj_add_style(slider, &style_indic, LV_PART_INDICATOR);
lv_obj_add_style(slider, &style_knob, LV_PART_KNOB);lv_slider_set_mode(slider,LV_SLIDER_MODE_RANGE);//滑块模式
lv_slider_set_left_value(slider,20,LV_ANIM_OFF);//设置左值
lv_slider_get_left_value(slider);//获取左值

滑块部件在音频音量控制、亮度调节、进度设置等场景中非常有用，通过灵活的样式设置和事件处理，可以满足各种 UI 设计需求。

LVGL圆弧部件(arc)

LVGL 中的圆弧部件（arc）是一种灵活的图形元素，常用于实现仪表盘、进度环、旋钮控制器等交互组件。它支持自定义角度范围、样式和交互方式，非常适合需要直观展示或调节数值的场景。

圆弧部件的核心特性

• 可自定义起始角度和结束角度（0° 为右侧水平方向，顺时针递增）
• 支持设置数值范围（最小值和最大值）
• 可作为输入设备（通过拖动旋钮改变值）或纯显示组件
• 包含多个可独立样式化的部分：背景弧、前景弧（进度）、旋钮
• 支持动画过渡效果
• 可设置是否闭环（首尾相连）

基本用法示例

// 事件回调函数
void arc_event(lv_event_t *e)
{// 获取事件源（圆弧对象）lv_obj_t *arc = lv_event_get_target(e);// 获取用户数据（标签对象）lv_obj_t *label = lv_event_get_user_data(e);// 确保只处理值变化事件if(lv_event_get_code(e) == LV_EVENT_VALUE_CHANGED) {// 获取圆弧当前值int32_t value = lv_arc_get_value(arc);// 转换为字符串并更新标签char buf[16];lv_snprintf(buf, sizeof(buf), "%d", value);lv_label_set_text(label, buf);}
}void ptm_demo(void)
{// 创建圆弧对象lv_obj_t *arc = lv_arc_create(lv_scr_act());lv_obj_center(arc);lv_arc_set_range(arc, -100, 200);  // 设置范围-100到200lv_arc_set_value(arc, 80);         // 初始值80// 创建标签（作为圆弧的子对象）lv_obj_t *label = lv_label_create(arc);lv_obj_center(label);  // 标签在圆弧中心显示// 初始化标签显示char buf[16];lv_snprintf(buf, sizeof(buf), "%d", lv_arc_get_value(arc));lv_label_set_text(label, buf);// 添加事件回调，将标签作为用户数据传递lv_obj_add_event_cb(arc, arc_event, LV_EVENT_VALUE_CHANGED, label);
}

// 设置圆弧的数值范围：最小值为0，最大值为200
// 后续通过lv_arc_set_value()设置的值将被限制在0~200之间
lv_arc_set_range(arc, 0, 200);// 设置背景弧（BG）的角度范围：起始角度160°，结束角度90°

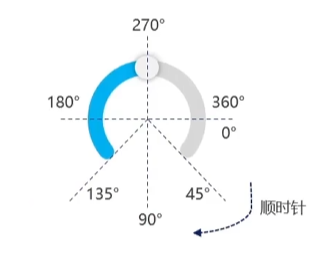

// 角度定义：0°为右侧水平方向，顺时针递增（90°向下，180°向左，270°向上）
// 此处160°到90°表示一个逆时针的弧形（因160 > 90），视觉上是一段"凹陷"的圆弧
lv_arc_set_bg_angles(arc, 160, 90);// 设置指示弧（INDIC，显示当前值的部分）的初始角度范围：起始角度160°，结束角度90°
// 初始状态下指示弧与背景弧完全重合（通常表示初始值为最小值0）
// 当通过lv_arc_set_value()或用户交互改变值时，指示弧的结束角度会动态变化
lv_arc_set_angles(arc, 160, 90);// 设置整个圆弧的旋转角度：180°
// 旋转会让圆弧整体绕中心顺时针旋转180°（原0°方向从右侧水平变为左侧水平）
// 常用于调整圆弧的初始朝向，使其符合UI设计的方位需求
lv_arc_set_rotation(arc, 180);// 设置圆弧的工作模式为"反向模式"（LV_ARC_MODE_REVERSE）
// 默认模式下，值增大时指示弧顺时针扩展；反向模式下，值增大时指示弧逆时针扩展
// 配合角度范围使用，可灵活控制值与角度的映射方向
lv_arc_set_mode(arc, LV_ARC_MODE_REVERSE);// 设置旋钮（KNOB）拖动时的角度变化率：90°/s
// 该值限制了旋钮拖动的最大速度（单位：角度/秒），数值越小调节越精细
// 影响交互灵敏度，适用于需要精确调节的场景
lv_arc_set_change_rate(arc, 90);

典型应用场景

• 音量 / 亮度调节旋钮
• 进度指示器（如加载进度、完成百分比）
• 仪表盘（如速度表、温度计）
• 角度 / 比例可视化组件

通过灵活组合角度范围、样式和事件处理，圆弧部件可以满足从简单进度显示到复杂交互控件的多种需求。

LVGL线条部件(line)

LVGL 中的线条部件（line）是用于绘制直线或折线的轻量级图形组件，可用于实现图表、连接线、分隔线、简单图形等场景。它支持自定义线条样式、点集配置和交互属性，使用灵活。

核心特性

• 支持绘制单条直线或多条折线（通过点集定义）
• 可自定义线宽、颜色、透明度
• 支持虚线样式（设置线段长度和间隔）
• 可设置端点样式（圆角或方角）
• 可作为独立部件或其他组件的子对象

基本用法示例

以下是创建线条部件的基础代码，包括定义点集、设置样式和基本属性：

#include "lvgl.h"void line_demo(void) {// 1. 定义线条的点集（坐标基于父对象的坐标系）static lv_point_precise_t points[] = {{50, 50},   // 第一个点 (x=50, y=50){150, 50},  // 第二个点 (x=150, y=50)：水平向右{150, 150}, // 第三个点 (x=150, y=150)：垂直向下{50, 150},  // 第四个点 (x=50, y=150)：水平向左{50, 50}    // 第五个点：回到起点（形成矩形）};// 2. 创建线条对象lv_obj_t * line = lv_line_create(lv_scr_act());// 3. 设置线条的点集（参数：线条对象、点数组、点数量）lv_line_set_points(line, points, sizeof(points)/sizeof(lv_point_t));// 4. 设置线条位置（可选，默认在父对象左上角）lv_obj_set_pos(line, 20, 20);  // 距离父对象左20px，上20px// 5. （可选）设置线条样式static lv_style_t style_line;lv_style_init(&style_line);lv_style_set_line_color(&style_line, lv_color_hex(0x0099FF)); // 蓝色线条lv_style_set_line_width(&style_line, 3);                      // 线宽3pxlv_style_set_line_rounded(&style_line, true);                 // 线条拐角圆角lv_obj_add_style(line, &style_line, LV_PART_MAIN);       // 应用样式}

static lv_style_t style_thick;
lv_style_init(&style_thick);
lv_style_set_line_color(&style_thick, lv_color_hex(0xAA00FF)); // 紫色
lv_style_set_line_width(&style_thick, 8); // 粗线8px
lv_style_set_line_opa(&style_thick, 128); // 半透明（255的一半）
lv_style_set_line_rounded(&style_thick, true); // 圆角拐角
lv_obj_add_style(line, LV_LINE_PART_MAIN, &style_thick);

典型应用场景

• 数据可视化：绘制折线图展示趋势数据
• 界面装饰：作为分隔线、边框或背景图案
• 连接线：在 UI 元素间绘制关联线（如流程图、思维导图）
• 简单图形：通过点集组合绘制矩形、三角形等基础图形

注意事项

• 点的坐标是相对父对象的局部坐标，而非屏幕全局坐标
• 线条默认没有交互事件，若需要点击检测，可添加事件回调并结合lv_obj_hit_test()判断
• 复杂图形建议使用lv_canvas（画布）部件，线条更适合简单场景

通过灵活配置点集和样式，线条部件可以满足从简单装饰到基础图形绘制的多种需求，是 LVGL 中轻量级图形绘制的重要组件。

LVGL图片部件(img)

LVGL 的图片部件（img）是用于显示图像的核心组件，支持多种图片格式、动态控制和样式自定义，广泛用于显示图标、背景、自定义 UI 元素等场景。以下是其详细用法和特性：

核心特性

• 支持多种图片格式：LVGL 内置格式（如LV_IMG_FORMAT_ARGB8888、LV_IMG_FORMAT_INDEXED等）、符号字体（LV_SYMBOL_*）、外部格式（需配合解码库支持 JPG/PNG 等）。
• 支持缩放、旋转、偏移等几何变换。
• 可设置透明度、混合模式（如叠加、反转）。
• 支持图片切片（仅显示部分区域）。
• 可作为其他部件的子对象（如按钮图标、列表项图标）。

图片源（src）类型

图片部件的核心是src（图片源），LVGL 支持 3 种类型的src：

1. 符号图片：使用 LVGL 内置的符号字体（本质是特殊字符），如LV_SYMBOL_OK（√）、LV_SYMBOL_SETTINGS（⚙️）。优势：占用内存小，可通过字体样式修改颜色 / 大小。

2. 图片数组：将图片数据转换为 C 数组（通过 LVGL 图片转换器生成），存储在程序内存中。优势：无需文件系统，适合嵌入式系统。

3. 文件系统图片：从文件系统（如 SD 卡、SPIFFS）加载图片文件（需配置 LVGL 支持文件系统）。

基本用法示例

1. 显示符号图片

void img_symbol_demo(void) {// 创建图片对象lv_obj_t * img = lv_img_create(lv_scr_act());// 设置符号图片源（使用内置符号）lv_img_set_src(img, LV_SYMBOL_OK);// 设置大小（符号本质是字体，通过尺寸调整大小）lv_obj_set_style_text_font(img, &lv_font_montserrat_24, 0);// 设置颜色（符号颜色通过文本颜色控制）lv_obj_set_style_text_color(img, lv_color_hex(0x00CC00), 0); // 绿色// 居中显示lv_obj_center(img);
}

2. 显示数组图片（最常用）

步骤：① 使用LVGL 图片转换器将图片转为 C 数组（选择合适格式，如CF_TRUE_COLOR_ALPHA）。② 生成的数组会包含图片宽、高、格式等信息，例如：

// 转换后生成的图片数组（示例）
const lv_img_dsc_t img_logo = {.header.always_zero = 0,.header.w = 100,        // 宽度.header.h = 50,         // 高度.header.cf = LV_IMG_CF_TRUE_COLOR_ALPHA, // 格式（带透明度）.data_size = 100*50*4,  // 数据大小（像素×每个像素字节数）.data = img_logo_data   // 像素数据（自动生成）
};

③ 在代码中使用：

void img_array_demo(void) {// 创建图片对象lv_obj_t * img = lv_img_create(lv_scr_act());// 设置数组图片源lv_img_set_src(img, &img_logo);// 位置调整（距离左上角x=20, y=20）lv_obj_set_pos(img, 20, 20);
}// 设置图片X轴方向的偏移量（单位：像素）
// 作用：控制图片显示的水平起始位置，仅显示从X=100处开始的部分（左侧100px将被裁剪）
// 例如：原图宽200px，设置offset_x=100后，仅显示右侧100px区域
lv_img_set_offset_x(img, 100);// 设置图片Y轴方向的偏移量（单位：像素）
// 作用：控制图片显示的垂直起始位置，仅显示从Y=208处开始的部分（顶部208px将被裁剪）
lv_img_set_offset_y(img, 208);// 设置图片的颜色重映射（替换非透明区域的颜色）
// 参数说明：
// - img：目标图片对象
// - lv_color_hex(0xff00ff)：重映射的目标颜色（这里是洋红色）
// - LV_PART_MAIN：应用样式的部件部分（图片的主要区域）
// 效果：图片中所有非透明的像素将被替换为洋红色
lv_obj_set_style_img_recolor(img, lv_color_hex(0xff00ff), LV_PART_MAIN);// 设置颜色重映射的透明度（0~255）
// 参数150表示：重映射颜色的透明度为150（约58%不透明）
// 效果：洋红色会以半透明状态叠加在原图上，值越小越接近原图颜色
lv_obj_set_style_img_recolor_opa(img, 150, LV_PART_MAIN);// 设置图片的缩放比例
// LVGL中缩放基准为256（代表1倍原尺寸），512表示2倍缩放（放大到原来的2倍）
// 其他常见值：128=0.5倍（缩小），384=1.5倍
lv_img_set_zoom(img, 512);// 设置图片的旋转角度（单位：度，顺时针为正方向）
// 这里设置为90度，表示图片顺时针旋转90度
// 注意：需开启LVGL配置中的LV_USE_IMG_ROTATE才能生效
lv_img_set_angle(img, 900);// 强制更新图片的布局
// 作用：让之前的设置（如旋转、缩放、偏移）立即生效，无需等待下一次UI刷新
// 常用于动态修改属性后需要立即显示效果的场景
lv_obj_update_layout(img);// （注：函数名应为lv_img_set_pivot，原代码可能笔误）设置旋转的支点（中心点）
// 参数(0,0)表示以图片的左上角为旋转中心（默认支点为图片中心）
// 支点坐标是相对于图片自身的局部坐标（0,0为左上角，图片宽高为右下角）
lv_img_set_pivot(img, 0, 0);

3. 显示文件系统图片（需配置文件系统）

void img_file_demo(void) {// 确保LVGL已配置文件系统（如lv_fs_fatfs、lv_fs_spiffs等）lv_obj_t * img = lv_img_create(lv_scr_act());// 设置文件路径（根据实际文件系统调整前缀，如"SD:/logo.png"）lv_img_set_src(img, "S:/images/bg.jpg");// 居中显示lv_obj_center(img);
}

常用 API 函数

功能	API 函数	说明
设置图片源	void lv_img_set_src(lv_obj_t * img, const void * src)	src可为符号字符串（如LV_SYMBOL_OK）、图片数组指针（如&img_logo）、文件路径（如"S:/img.png"）。
获取图片源	const void * lv_img_get_src(lv_obj_t * img)	返回当前图片源。
调整大小	void lv_obj_set_size(lv_obj_t * img, lv_coord_t w, lv_coord_t h)	强制设置图片显示尺寸（可能拉伸）。
按比例缩放	void lv_img_set_zoom(img, uint16_t zoom)	zoom=256为原尺寸，512为 2 倍放大，128为 0.5 倍缩小。
旋转	void lv_img_set_angle(img, int16_t angle)	旋转角度（0~360 度），需启用LV_USE_IMG_ROTATE配置。
设置透明度	lv_style_set_img_opa(style, uint8_t opa)	0（完全透明）~255（不透明），通过样式设置。
显示部分区域	void lv_img_set_offset_x/y(img, lv_coord_t ofs_x/ofs_y)	偏移显示区域（仅显示图片的一部分）。

样式自定义

图片部件的样式通过lv_obj_add_style()设置，常用样式属性：

样式属性	说明	示例代码
img_opa	整体透明度（0~255）	lv_style_set_img_opa(&style, 128);（半透明）
img_recolor	颜色重映射（替换图片非透明区域颜色）	lv_style_set_img_recolor(&style, lv_color_hex(0xFF0000));（转为红色）
img_recolor_opa	颜色重映射的透明度（0~255）	lv_style_set_img_recolor_opa(&style, 100);
img_mode	混合模式（如LV_BLEND_MODE_ADD叠加）	lv_style_set_img_mode(&style, LV_BLEND_MODE_SUBTRACT);

样式示例（红色半透明图片）：

void img_style_demo(void) {lv_obj_t * img = lv_img_create(lv_scr_act());lv_img_set_src(img, &img_logo);static lv_style_t style_img;lv_style_init(&style_img);// 重映射为红色lv_style_set_img_recolor(&style_img, lv_color_hex(0xFF0000));// 重映射透明度50%lv_style_set_img_recolor_opa(&style_img, 128);// 整体半透明lv_style_set_img_opa(&style_img, 128);lv_obj_add_style(img, LV_IMG_PART_MAIN, &style_img);
}

交互与高级用法

1. 图片点击事件

static void img_click_cb(lv_event_t * e) {LV_LOG_USER("图片被点击了！");
}void img_click_demo(void) {lv_obj_t * img = lv_img_create(lv_scr_act());lv_img_set_src(img, LV_SYMBOL_SETTINGS);lv_obj_set_style_text_font(img, &lv_font_montserrat_48, 0);// 添加点击事件lv_obj_add_event_cb(img, img_click_cb, LV_EVENT_CLICKED, NULL);// 允许接收点击事件（默认允许）lv_obj_set_clickable(img, true);
}

2. 动态切换图片

// 定义两个图片源
const char * img_srcs[] = {LV_SYMBOL_PLAY, LV_SYMBOL_PAUSE};
uint8_t img_idx = 0;static void toggle_img_cb(lv_event_t * e) {lv_obj_t * img = lv_event_get_target(e);img_idx = (img_idx + 1) % 2;lv_img_set_src(img, img_srcs[img_idx]); // 切换图片源
}void img_toggle_demo(void) {lv_obj_t * img = lv_img_create(lv_scr_act());lv_img_set_src(img, img_srcs[0]);lv_obj_add_event_cb(img, toggle_img_cb, LV_EVENT_CLICKED, NULL);
}

注意事项

1. 图片格式选择：嵌入式系统优先使用LV_IMG_CF_INDEXED（索引色）或LV_IMG_CF_ALPHA_1BIT（仅透明 / 不透明），减少内存占用。
2. 图片转换：使用 LVGL 官方图片转换器，选择 “True color with alpha”（带透明度）或 “Indexed”（索引色）格式，生成 C 数组。
3. 内存优化：大图片建议使用 “切片”（lv_img_set_offset_*）或动态加载，避免占用过多 RAM。
4. 硬件加速：若平台支持 GPU，可开启LV_USE_GPU配置，提升图片渲染性能。

应用场景

• 显示图标（如按钮、工具栏图标）
• 绘制背景图片
• 实现自定义控件（如仪表盘刻度、进度条图案）
• 显示动态内容（如实时摄像头画面，需配合数据刷新）

通过灵活的图片源选择和样式控制，图片部件可以满足从简单图标到复杂图像显示的各种需求。

LVGL色环部件(colorwheel)

LVGL 的色环部件（colorwheel）是用于可视化选择颜色的交互组件，核心功能是让用户通过拖动、点击等操作直观地调整色相（Hue）、饱和度（Saturation）和亮度（Value/Lightness），最终输出 RGB 或 HSV 格式的颜色值。它广泛用于调色板、主题设置、绘图工具等场景。

一、核心特性

• 支持 HSV（色相 - 饱和度 - 亮度） 和 RGB（红 - 绿 - 蓝） 两种颜色模型切换；
• 包含三大交互区域：
  1. 色相环（Hue Ring）：环形区域，拖动选择色相（0°~360°，对应红、橙、黄、绿、蓝、紫等）；
  2. 饱和度 / 亮度面板（Saturation-Value Panel）：中心矩形区域，拖动调节当前色相的饱和度和亮度；
  3. 颜色预览块（Color Preview）：显示当前选中的颜色（部分版本需自定义，或通过事件回调联动）；
• 支持自定义尺寸、样式（色相环宽度、面板颜色、选择器样式等）；
• 颜色变化时触发LV_EVENT_VALUE_CHANGED事件，方便联动其他部件（如实时更新背景色、文本色）。

二、基本用法示例

以下是创建色环并联动标签显示颜色的完整代码，包含初始化、事件回调和颜色应用：

#include "lvgl.h"// 事件回调：色环颜色变化时触发
static void colorwheel_event_cb(lv_event_t *e) {// 1. 获取色环对象和当前选中的颜色（RGB格式）lv_obj_t *colorwheel = lv_event_get_target(e);lv_color32_t selected_color = lv_colorwheel_get_rgb(colorwheel); // 获取RGB颜色// 2. 获取联动的标签对象（通过用户数据传递）lv_obj_t *label = lv_event_get_user_data(e);// 3. 应用颜色到标签（文字色+背景色）lv_obj_set_style_text_color(label, selected_color, LV_PART_MAIN); // 文字色lv_obj_set_style_bg_color(label, selected_color, LV_PART_MAIN);   // 背景色lv_obj_set_style_bg_opa(label, 255, LV_PART_MAIN);                // 背景不透明// 4. （可选）在标签上显示颜色的RGB值char color_str[32];lv_snprintf(color_str, sizeof(color_str), "RGB: %02X, %02X, %02X", selected_color.red, selected_color.green, selected_color.blue);lv_label_set_text(label, color_str);
}void colorwheel_demo(void) {// 1. 创建色环对象（父对象为当前屏幕）lv_obj_t *colorwheel = lv_colorwheel_create(lv_scr_act());// 2. 设置色环尺寸（宽=高，色环为圆形）lv_obj_set_size(colorwheel, 200, 200); // 直径200px// 3. 设置初始颜色（示例：红色，RGB(255,0,0)）lv_color32_t init_color = lv_color_hex(0xFF0000);lv_colorwheel_set_rgb(colorwheel, init_color);// 4. （可选）设置颜色模型（默认HSV，可改为RGB）// lv_colorwheel_set_mode(colorwheel, LV_COLORWHEEL_MODE_RGB);// 5. 创建联动的标签（用于显示颜色信息和预览）lv_obj_t *color_label = lv_label_create(lv_scr_act());lv_obj_set_pos(color_label, 230, 80); // 标签位于色环右侧lv_obj_set_style_text_font(color_label, &lv_font_montserrat_16, 0); // 字体大小// 6. 添加颜色变化事件，将标签作为用户数据传递lv_obj_add_event_cb(colorwheel, colorwheel_event_cb, LV_EVENT_VALUE_CHANGED, color_label);// 7. 初始化标签显示（初始颜色信息）char init_str[32];lv_snprintf(init_str, sizeof(init_str), "RGB: %02X, %02X, %02X", init_color.red, init_color.green, init_color.blue);lv_label_set_text(color_label, init_str);lv_obj_set_style_text_color(color_label, init_color, LV_PART_MAIN);lv_obj_set_style_bg_color(color_label, init_color, LV_PART_MAIN);lv_obj_set_style_bg_opa(color_label, 255, LV_PART_MAIN);
}

三、常用 API 函数

色环的核心 API 围绕 “颜色获取 / 设置”“模式切换”“外观配置” 展开，以下是关键函数说明：

功能分类	API 函数	说明
颜色操作	lv_color32_t lv_colorwheel_get_rgb(lv_obj_t *cw)	获取当前选中的颜色（RGB 格式，lv_color32_t包含 red/green/blue/alpha 通道）。
	void lv_colorwheel_set_rgb(lv_obj_t *cw, lv_color32_t color)	设置色环的初始 / 目标颜色（RGB 格式）。
	lv_hsv_t lv_colorwheel_get_hsv(lv_obj_t *cw)	获取当前选中的颜色（HSV 格式，lv_hsv_t包含 hue (0-360)/sat (0-100)/val (0-100)）。
	void lv_colorwheel_set_hsv(lv_obj_t *cw, lv_hsv_t hsv)	设置色环的初始 / 目标颜色（HSV 格式）。
模式切换	void lv_colorwheel_set_mode(lv_obj_t *cw, lv_colorwheel_mode_t mode)	设置颜色模型：- LV_COLORWHEEL_MODE_HSV（默认，色相环 + 饱和度 / 亮度面板）；- LV_COLORWHEEL_MODE_RGB（RGB 三通道滑块，无环）。
外观配置	void lv_colorwheel_set_ring_width(lv_obj_t *cw, lv_coord_t width)	设置色相环的宽度（单位：像素，默认约 20px）。
	void lv_colorwheel_set_panel_size(lv_obj_t *cw, lv_coord_t size)	设置中心饱和度 / 亮度面板的尺寸（单位：像素，默认约色环直径的 1/3）。
状态获取	lv_colorwheel_mode_t lv_colorwheel_get_mode(lv_obj_t *cw)	获取当前颜色模型。

四、样式自定义

色环包含多个可独立样式化的 “部件部分（part）”，通过lv_obj_add_style()设置样式，常用part和样式属性如下：

部件部分（Part）	说明	常用样式属性（lv_style_set_*）
LV_COLORWHEEL_PART_RING	色相环本身	bg_color（环的底色，默认透明）、border_color（环的边框色）、border_width（边框宽度）。
LV_COLORWHEEL_PART_CTRL	色相环的选择器（小圆圈）	bg_color（选择器颜色，默认白色）、border_color（选择器边框色）、size（选择器大小）。
LV_COLORWHEEL_PART_PANEL	中心饱和度 / 亮度面板	bg_color（面板底色）、border_color（面板边框色）、border_width（面板边框宽度）。
LV_COLORWHEEL_PART_INDIC	面板的选择器（小方块）	bg_color（选择器颜色，默认白色）、border_color（选择器边框色）、size（选择器大小）。

样式自定义示例（深色主题色环）

void colorwheel_styled_demo(void) {lv_obj_t *colorwheel = lv_colorwheel_create(lv_scr_act());lv_obj_set_size(colorwheel, 200, 200);// 1. 初始化样式static lv_style_t style_ring, style_ctrl, style_panel, style_indic;lv_style_init(&style_ring);lv_style_init(&style_ctrl);lv_style_init(&style_panel);lv_style_init(&style_indic);// 2. 色相环样式（深色边框）lv_style_set_border_color(&style_ring, lv_color_hex(0x333333)); // 边框深灰lv_style_set_border_width(&style_ring, 2);                     // 边框宽2px// 3. 色相环选择器样式（白色+深灰边框）lv_style_set_bg_color(&style_ctrl, lv_color_white());          // 选择器白色lv_style_set_border_color(&style_ctrl, lv_color_hex(0x333333));// 边框深灰lv_style_set_border_width(&style_ctrl, 2);                     // 边框宽2pxlv_style_set_size(&style_ctrl, 12, 12);                        // 选择器大小12px// 4. 中心面板样式（深灰边框）lv_style_set_border_color(&style_panel, lv_color_hex(0x333333));// 边框深灰lv_style_set_border_width(&style_panel, 2);                     // 边框宽2px// 5. 面板选择器样式（黑色+白色边框）lv_style_set_bg_color(&style_indic, lv_color_black());         // 选择器黑色lv_style_set_border_color(&style_indic, lv_color_white());     // 边框白色lv_style_set_border_width(&style_indic, 2);                     // 边框宽2pxlv_style_set_size(&style_indic, 10, 10);                       // 选择器大小10px// 6. 应用样式到色环lv_obj_add_style(colorwheel, LV_COLORWHEEL_PART_RING, &style_ring);lv_obj_add_style(colorwheel, LV_COLORWHEEL_PART_CTRL, &style_ctrl);lv_obj_add_style(colorwheel, LV_COLORWHEEL_PART_PANEL, &style_panel);lv_obj_add_style(colorwheel, LV_COLORWHEEL_PART_INDIC, &style_indic);
}

五、典型应用场景

1. UI 主题配置：让用户自定义界面的主色调、文本色、背景色；
2. 绘图工具：作为画笔颜色选择器，配合画布（lv_canvas）使用；
3. 设备个性化：如智能灯色温调节、显示屏背光颜色设置；
4. 数据可视化：自定义图表（lv_chart）的线条 / 填充色。

六、注意事项

1. 配置依赖：使用前需确保 LVGL 配置中开启了LV_USE_COLORWHEEL（默认开启，若关闭需在lv_conf.h中设置#define LV_USE_COLORWHEEL 1）；
2. 尺寸适配：色环建议设置为正方形（宽 = 高），否则色相环会拉伸变形；
3. 颜色格式：lv_color32_t支持 Alpha 通道（透明度），但色环默认不调节透明度，若需透明需自定义扩展；
4. 性能优化：在资源有限的嵌入式设备上，建议将色环尺寸控制在 150~250px 之间，避免过大导致渲染卡顿。

通过色环部件，LVGL 实现了 “所见即所得” 的颜色选择体验，结合灵活的 API 和样式，能满足大多数 UI 的颜色配置需求。

LVGL按钮矩阵部件(btnmatrix)

LVGL 的按钮矩阵部件（btnmatrix）是由多个按钮组成的网格状控件，适合创建键盘、遥控器、快捷操作面板等场景。它通过 “按钮映射表” 统一管理多个按钮的文本、属性和布局，支持批量设置样式和事件处理，比单独创建多个按钮更高效。

一、核心特性

• 网格布局：通过字符串数组（按钮映射表）定义按钮排列，支持换行（\n）和空按钮（""）；
• 批量控制：统一设置所有按钮的样式、尺寸和状态（如禁用、选中）；
• 灵活属性：可单独设置某个按钮的禁用（LV_BTNMATRIX_CTRL_DISABLED）、选中（LV_BTNMATRIX_CTRL_CHECKABLE）等属性；
• 事件联动：支持整体或单个按钮的点击事件，方便处理用户交互。

二、基本用法示例

以下是创建一个简单数字键盘（3×3 布局）的示例，包含按钮映射、事件处理和基本样式：

#include "lvgl.h"// 按钮点击事件回调
static void btnmatrix_event_cb(lv_event_t *e) {lv_obj_t *btnmatrix = lv_event_get_target(e);lv_event_code_t code = lv_event_get_code(e);if (code == LV_EVENT_VALUE_CHANGED) {// 获取当前点击的按钮索引和文本uint32_t btn_idx = lv_btnmatrix_get_selected_btn(btnmatrix);const char *btn_text = lv_btnmatrix_get_btn_text(btnmatrix, btn_idx);LV_LOG_USER("点击了按钮: %s (索引: %d)", btn_text, btn_idx);}
}void btnmatrix_demo(void) {// 1. 定义按钮映射表（字符串数组，\n表示换行）static const char *btn_map[] = {"1", "2", "3", "\n",  // 第一行：1 2 3"4", "5", "6", "\n",  // 第二行：4 5 6"7", "8", "9", "\n",  // 第三行：7 8 9"*", "0", "#",        // 第四行：* 0 #""                     // 必须以空字符串结尾};// 2. 创建按钮矩阵对象lv_obj_t *btnmatrix = lv_btnmatrix_create(lv_scr_act());// 3. 设置按钮映射表lv_btnmatrix_set_map(btnmatrix, btn_map);// 4. 设置按钮矩阵尺寸（宽240px，高200px）lv_obj_set_size(btnmatrix, 240, 200);// 5. 居中显示lv_obj_center(btnmatrix);// 6. 添加事件回调（监听按钮点击）lv_obj_add_event_cb(btnmatrix, btnmatrix_event_cb, LV_EVENT_VALUE_CHANGED, NULL);// 7. （可选）设置按钮间隙（像素）lv_obj_set_style_btn_gap(btnmatrix, 5, LV_PART_MAIN);
}

三、关键 API 函数

按钮矩阵的核心操作围绕 “按钮映射表”“按钮属性” 和 “事件” 展开，常用 API 如下：

功能分类	API 函数	说明
创建与布局	lv_obj_t *lv_btnmatrix_create(lv_obj_t *parent)	创建按钮矩阵对象。
	void lv_btnmatrix_set_map(lv_obj_t *obj, const char *map[])	设置按钮映射表（字符串数组，以空字符串结尾，\n换行）。
按钮属性	void lv_btnmatrix_set_btn_ctrl(lv_obj_t *obj, uint32_t btn_id, lv_btnmatrix_ctrl_t ctrl)	为指定索引的按钮设置属性（如禁用、选中）。
	void lv_btnmatrix_clear_btn_ctrl(lv_obj_t *obj, uint32_t btn_id, lv_btnmatrix_ctrl_t ctrl)	清除指定按钮的属性。
状态获取	uint32_t lv_btnmatrix_get_selected_btn(lv_obj_t *obj)	获取当前点击的按钮索引（LV_EVENT_VALUE_CHANGED事件中有效）。
	const char *lv_btnmatrix_get_btn_text(lv_obj_t *obj, uint32_t btn_id)	获取指定索引按钮的文本。
样式与布局	void lv_obj_set_style_btn_gap(lv_obj_t *obj, lv_coord_t value, lv_part_t part)	设置按钮之间的间隙（像素）。
	void lv_btnmatrix_set_one_checked(lv_obj_t *obj, bool en)	启用 “单选模式”（一次只能选中一个按钮）。

四、按钮属性（lv_btnmatrix_ctrl_t）

通过 lv_btnmatrix_set_btn_ctrl() 可单独设置某个按钮的属性，常用属性：

属性常量	说明
LV_BTNMATRIX_CTRL_DISABLED	禁用按钮（不可点击，样式变灰）。
LV_BTNMATRIX_CTRL_CHECKABLE	按钮可选中（点击后保持选中状态，需配合 LV_EVENT_VALUE_CHANGED 事件）。
LV_BTNMATRIX_CTRL_CHECKED	强制设置按钮为选中状态（需先开启 LV_BTNMATRIX_CTRL_CHECKABLE）。
LV_BTNMATRIX_CTRL_HIDDEN	隐藏按钮（不显示，不占空间）。
LV_BTNMATRIX_CTRL_NO_REPEAT	禁用长按重复触发事件（默认长按会连续触发）。

示例：设置按钮属性

// 禁用索引为3的按钮（即“4”）
lv_btnmatrix_set_btn_ctrl(btnmatrix, 3, LV_BTNMATRIX_CTRL_DISABLED);// 使索引为4的按钮（即“5”）可选中
lv_btnmatrix_set_btn_ctrl(btnmatrix, 4, LV_BTNMATRIX_CTRL_CHECKABLE);// 强制选中索引为4的按钮
lv_btnmatrix_set_btn_ctrl(btnmatrix, 4, LV_BTNMATRIX_CTRL_CHECKED);

五、样式自定义

按钮矩阵包含多个可样式化的部件（part），通过 lv_obj_add_style() 设置：

部件部分（Part）	说明	常用样式属性
LV_PART_MAIN	按钮矩阵背景	bg_color（背景色）、border_color（边框色）、btn_gap（按钮间隙）。
LV_PART_ITEMS	所有按钮的默认样式	bg_color（按钮背景色）、text_color（按钮文本色）、border_width（按钮边框）。
LV_PART_ITEMS + LV_STATE_PRESSED	按钮按下状态	bg_color（按下时背景色）、text_color（按下时文本色）。
LV_PART_ITEMS + LV_STATE_DISABLED	按钮禁用状态	bg_color（禁用时背景色）、text_color（禁用时文本色）。

样式示例：深色主题按钮矩阵

void btnmatrix_styled_demo(void) {static const char *btn_map[] = {"OK", "Cancel", "\n", "Apply", "Reset", ""};lv_obj_t *btnmatrix = lv_btnmatrix_create(lv_scr_act());lv_btnmatrix_set_map(btnmatrix, btn_map);lv_obj_set_size(btnmatrix, 200, 150);// 初始化样式static lv_style_t style_main, style_btn, style_btn_pressed;lv_style_init(&style_main);lv_style_init(&style_btn);lv_style_init(&style_btn_pressed);// 背景样式（深灰色）lv_style_set_bg_color(&style_main, lv_color_hex(0x222222));lv_style_set_border_width(&style_main, 2);lv_style_set_border_color(&style_main, lv_color_hex(0x444444));lv_style_set_btn_gap(&style_main, 3);  // 按钮间隙3px// 按钮默认样式（灰色）lv_style_set_bg_color(&style_btn, lv_color_hex(0x555555));lv_style_set_text_color(&style_btn, lv_color_white());lv_style_set_radius(&style_btn, 4);    // 按钮圆角4px// 按钮按下样式（蓝色）lv_style_set_bg_color(&style_btn_pressed, lv_color_hex(0x0066CC));// 应用样式lv_obj_add_style(btnmatrix, &style_main, LV_PART_MAIN);lv_obj_add_style(btnmatrix, &style_btn, LV_PART_ITEMS);lv_obj_add_style(btnmatrix, &style_btn_pressed, LV_PART_ITEMS | LV_STATE_PRESSED);
}

六、典型应用场景

1. 数字键盘：如计算器、密码输入界面（如示例中的 3×3 数字键）；
2. 遥控器面板：电视 / 空调遥控器的功能按键矩阵；
3. 快捷操作区：批量放置常用功能按钮（如 “保存”“取消”“重置”）；
4. 游戏控制器：方向键 + 功能键的组合布局。

七、注意事项

1. 按钮映射表格式：必须以空字符串（""）结尾，\n 表示换行，空按钮用 "" 表示；
2. 索引计算：按钮索引从 0 开始，按行优先顺序排列（如第一行按钮索引为 0,1,2...，第二行为下一组数字）；
3. 性能优化：按钮数量过多时（如 10×10 以上），建议减少动画效果，避免卡顿；
4. 样式继承：按钮矩阵的按钮样式默认继承自矩阵本身，可通过 LV_PART_ITEMS 单独定制。

通过按钮矩阵，可快速实现复杂的按钮布局，减少代码冗余，是 LVGL 中高效且灵活的控件之一。

LVGL文本区域部件(textarea)

LVGL 的文本区域部件（textarea）是用于多行文本输入与显示的交互控件，支持换行、滚动、密码隐藏、输入限制等功能，适用于聊天输入框、备注编辑、表单填写等场景。它在功能上扩展了标签（label）部件，增加了输入交互能力。

一、核心特性

• 多行输入：自动换行或横向滚动，支持任意长度文本；
• 输入控制：可限制最大输入长度、禁止特殊字符、设置密码模式（用 * 或其他字符隐藏内容）；
• 交互反馈：包含光标（闪烁提示输入位置）、选中文本（长按可选择复制 / 剪切）；
• 滚动支持：文本过长时自动出现滚动条，支持触摸或键盘滚动；
• 事件联动：输入变化、光标移动、编辑状态改变时触发事件，方便联动虚拟键盘等部件。

二、基本用法示例

以下是创建文本区域并实现基本输入功能的示例，包含初始文本设置、输入限制和事件回调：

#include "ptm_demo1.h"
#include "stdio.h"
#include "string.h"
#include "math.h"// 文本输入变化事件回调
static void textarea_event_cb(lv_event_t *e) {lv_obj_t *textarea = lv_event_get_target(e);lv_event_code_t code = lv_event_get_code(e);if (code == LV_EVENT_VALUE_CHANGED) {// 获取当前输入的文本const char *text = lv_textarea_get_text(textarea);LV_LOG_USER("当前文本: %s (长度: %d)", text, strlen(text));}else if (code == LV_EVENT_PRESSED) {// 编辑完成（如按下回车或失去焦点）LV_LOG_USER("编辑完成");}
}void ptm_demo(void)
{// 1. 创建文本区域对象lv_obj_t *textarea = lv_textarea_create(lv_scr_act());// 2. 设置初始文本lv_textarea_set_text(textarea, "INPUT...");// 3. 设置尺寸和位置（宽300px，高150px，居中显示）lv_obj_set_size(textarea, 300, 150);lv_obj_center(textarea);// 4. 设置最大输入长度（限制为100字符）lv_textarea_set_max_length(textarea, 100);// 5. 添加事件回调（监听输入变化和编辑完成）lv_obj_add_event_cb(textarea, textarea_event_cb, LV_EVENT_VALUE_CHANGED, NULL);lv_obj_add_event_cb(textarea, textarea_event_cb, LV_EVENT_PRESSED, NULL);}

三、关键 API 函数

文本区域的核心 API 围绕 “文本操作”“输入控制”“交互设置” 展开，常用函数如下：

功能分类	API 函数	说明
文本操作	void lv_textarea_set_text(lv_obj_t *obj, const char *txt)	设置文本区域的初始文本。
	const char *lv_textarea_get_text(lv_obj_t *obj)	获取当前输入的文本。
	void lv_textarea_add_text(lv_obj_t *obj, const char *txt)	在现有文本后追加内容。
	void lv_textarea_clear(lv_obj_t *obj)	清空文本区域内容。
输入限制	void lv_textarea_set_max_length(lv_obj_t *obj, uint32_t len)	设置最大输入长度（0 表示无限制）。
	void lv_textarea_set_accepted_chars(lv_obj_t *obj, const char *chars)	限制允许输入的字符（如 "0123456789" 仅允许数字）。
模式设置	void lv_textarea_set_password_mode(lv_obj_t *obj, bool en)	启用密码模式（文本将被 * 或其他字符替代显示）。
	void lv_textarea_set_password_char(lv_obj_t *obj, char c)	自定义密码模式的替代字符（默认是 '*'）。
光标控制	void lv_textarea_set_cursor_pos(lv_obj_t *obj, uint32_t pos)	设置光标位置（0 表示开头，LV_TEXTAREA_CURSOR_LAST表示末尾）。
	void lv_textarea_set_cursor_blink(lv_obj_t *obj, bool en)	启用 / 禁用光标闪烁（默认启用）。
滚动控制	void lv_textarea_scroll_to_cursor(lv_obj_t *obj)	自动滚动到光标位置（确保光标可见）。

四、样式自定义

文本区域包含多个可样式化的部件（part），通过 lv_obj_add_style() 可定制外观，常用 part 及样式属性：

部件部分（Part）	说明	常用样式属性
LV_PART_MAIN	文本区域背景	bg_color（背景色）、border_color（边框色）、border_width（边框宽度）、padding（内边距）。
LV_PART_CURSOR	输入光标	bg_color（光标颜色）、width（光标宽度）、height（光标高度，默认文本行高）。
LV_PART_PLACEHOLDER	占位文本（无内容时显示）	text_color（占位文本颜色，默认灰色）、text_font（占位文本字体）。
LV_PART_SELECTED	选中文本	bg_color（选中背景色，默认蓝色）、text_color（选中文本色，默认白色）。

样式示例：深色主题文本区域

void textarea_styled_demo(void) {lv_obj_t *textarea = lv_textarea_create(lv_scr_act());lv_textarea_set_text(textarea, "");  // 初始为空lv_textarea_set_placeholder_text(textarea, "请输入密码...");  // 占位文本lv_textarea_set_password_mode(textarea, true);  // 密码模式lv_obj_set_size(textarea, 250, 80);lv_obj_center(textarea);// 初始化样式static lv_style_t style_main, style_cursor, style_placeholder;lv_style_init(&style_main);lv_style_init(&style_cursor);lv_style_init(&style_placeholder);// 背景样式（深灰底色+蓝色边框）lv_style_set_bg_color(&style_main, lv_color_hex(0x222222));lv_style_set_border_color(&style_main, lv_color_hex(0x0066CC));lv_style_set_border_width(&style_main, 2);lv_style_set_padding(&style_main, 10);  // 内边距10px// 光标样式（红色+宽度2px）lv_style_set_bg_color(&style_cursor, lv_color_hex(0xFF3333));lv_style_set_width(&style_cursor, 2);// 占位文本样式（浅灰色）lv_style_set_text_color(&style_placeholder, lv_color_hex(0xAAAAAA));// 应用样式lv_obj_add_style(textarea, &style_main, LV_PART_MAIN);lv_obj_add_style(textarea, &style_cursor, LV_PART_CURSOR);lv_obj_add_style(textarea, &style_placeholder, LV_PART_PLACEHOLDER);
}

五、高级功能

1. 与虚拟键盘联动文本区域获得焦点时自动弹出虚拟键盘（lv_keyboard），输入完成后关闭：

   // 创建虚拟键盘
   lv_obj_t *keyboard = lv_keyboard_create(lv_scr_act());
   // 将键盘与文本区域绑定
   lv_keyboard_set_textarea(keyboard, textarea);


2. 自动换行与滚动默认启用自动换行，可通过样式控制文本对齐方式：

   // 设置文本左对齐（默认）
   lv_obj_set_style_text_align(textarea, LV_TEXT_ALIGN_LEFT, LV_PART_MAIN);


3. 选中文本操作长按文本区域可触发选中文本，通过 API 获取选中内容：

   // 获取选中文本的起始和结束位置
   uint32_t start, end;
   lv_textarea_get_selection(textarea, &start, &end);
   // 提取选中的子串（需自行实现字符串截取）


六、注意事项

1. 内存占用：长文本（如超过 1000 字符）会占用较多内存，建议按需限制长度；
2. 光标位置：动态修改文本后，需调用 lv_textarea_scroll_to_cursor() 确保光标可见；
3. 密码模式：启用后文本会被隐藏，但 lv_textarea_get_text() 仍返回原始内容，需注意安全；
4. 输入性能：在资源有限的设备上，避免频繁更新文本（如每输入一个字符就触发重绘）。

文本区域是 LVGL 中处理多行输入的核心部件，通过灵活的 API 和样式定制，可满足从简单备注到复杂表单的各种输入需求。

LVGL键盘部件(keyboard)

LVGL 的键盘部件（keyboard）是专为触摸屏设备设计的虚拟输入工具，用于配合文本输入控件（如textarea、textfield）实现文字输入。它支持多种布局（字母、数字、符号）、自定义按键样式和动态切换模式，是嵌入式 GUI 中处理用户输入的核心部件。

一、核心特性

• 多布局支持：内置字母（大小写）、数字、符号等预设布局，也可自定义按键映射；
• 自动联动：与文本输入控件绑定后，输入内容会自动同步到目标控件，无需额外处理；
• 动态切换：支持通过按键切换输入模式（如字母↔数字），并自动更新键盘布局；
• 样式定制：可自定义按键颜色、字体、大小、间隙，以及特殊按键（如回车、删除）的外观；
• 事件反馈：支持按键按下、释放、布局切换等事件，方便实现输入限制或交互反馈。

二、基本用法示例

以下是键盘与文本区域联动的基础示例，包含创建键盘、绑定输入控件、切换布局等功能：

// 创建虚拟键盘对象，父对象为当前活动屏幕（lv_scr_act()返回当前显示的屏幕）
// 键盘会被初始化为默认样式和布局（通常为小写字母模式）
lv_obj_t *kb = lv_keyboard_create(lv_scr_act());// 创建文本区域对象（多行文本输入控件），父对象为当前活动屏幕
// 用于接收键盘输入的内容，是键盘的输入目标
lv_obj_t *ta = lv_textarea_create(lv_scr_act());// 将虚拟键盘与文本区域绑定
// 绑定后，键盘输入的字符会自动同步到文本区域，无需额外处理输入逻辑
// 同时文本区域获取焦点时，键盘会自动关联；文本区域失去焦点时，输入终止
lv_keyboard_set_textarea(kb, ta);// 启用键盘的"弹出提示"功能（popovers）
// 启用后，长按某些按键（如字母键）会弹出包含更多关联字符的小窗口
// 例如：长按"e"可能弹出"è"、"é"、"ê"等变体字符，提升输入灵活性
lv_keyboard_set_popovers(kb, true);

LVGL图片按钮部件(imgbtn)

LVGL 的图片按钮部件（imgbtn）是一种完全通过图片展示状态的交互控件，适用于需要自定义视觉效果的按钮场景（如工具栏图标、导航按钮等）。它没有默认文本，而是通过不同状态的图片（默认、按下、选中、禁用等）提供交互反馈，比普通按钮（btn）更注重视觉表达。

一、核心特性

• 多状态图片支持：为默认、按下、选中、禁用等状态分别设置不同图片，自动根据状态切换；
• 无默认样式：完全依赖图片定义外观，不包含默认背景或边框，适合高度定制的 UI；
• 交互反馈：支持点击、长按等事件，状态变化时自动切换对应图片；
• 图片来源灵活：可使用内置符号（LV_SYMBOL_*）、外部图片文件或画布绘制的图像作为按钮内容。

二、基本用法示例

以下是创建图片按钮并设置不同状态图片的示例，使用 LVGL 内置符号作为图片源（方便演示，实际可替换为自定义图片）：

图片按钮的核心操作围绕 “状态管理” 和 “图片设置” 展开，常用 API 如下：

功能分类	API 函数	说明
创建与基础设置	lv_obj_t *lv_imgbtn_create(lv_obj_t *parent)	创建图片按钮对象。
	void lv_obj_set_size(lv_obj_t *obj, lv_coord_t w, lv_coord_t h)	设置按钮尺寸（需与图片尺寸匹配，避免拉伸或裁剪）。
图片设置	void lv_imgbtn_set_src(lv_obj_t *obj, lv_imgbtn_state_t state, const void *src, const void *src_pressed, const void *src_disabled)	为指定状态设置图片。src为默认图片，src_pressed为按下时的图片（可选），src_disabled为禁用时的图片（可选）。
状态管理	void lv_obj_set_state(lv_obj_t *obj, lv_state_t state)	设置按钮状态（如LV_STATE_PRESSED按下、LV_STATE_CHECKED选中、LV_STATE_DISABLED禁用）。
	bool lv_obj_has_state(lv_obj_t *obj, lv_state_t state)	检查按钮是否处于指定状态。
交互设置	void lv_obj_add_flag(lv_obj_t *obj, lv_obj_flag_t flag)	添加标志，如LV_OBJ_FLAG_CHECKABLE启用选中状态（允许按钮在选中 / 未选中间切换）。

LVGL选项卡部件(tabview)

LVGL 的选项卡部件（tabview）是一种多页面内容管理控件，通过顶部 / 底部的标签栏切换不同内容页面，适合在有限空间内展示多个相关模块（如设置界面、数据统计、功能分类等）。它自动管理页面切换逻辑和动画效果，比手动创建多个页面更高效。

一、核心特性

• 多页面组织：一个选项卡控件可包含多个页面（tab），每个页面独立承载内容；
• 标签切换：通过点击标签栏的文本 / 图标切换页面，支持动画过渡效果；
• 灵活布局：标签栏可位于顶部（默认）或底部，支持自定义标签样式；
• 页面管理：可动态添加 / 删除页面、设置默认显示页面、禁用特定标签；
• 事件反馈：页面切换时触发事件，方便联动更新数据或执行初始化逻辑。

二、基本用法示例

// 创建选项卡控件（tabview），父对象为当前活动屏幕（lv_scr_act()返回当前显示的屏幕）
// 采用默认参数：标签栏高度自动计算，标签栏位置默认在顶部
lv_obj_t *tabview = lv_tabview_create(lv_scr_act());// 给选项卡控件添加第一个页面（tab）
// 参数：选项卡对象（tabview）、标签文本（"Tab 1"）
// 返回值：该页面对象（tab1），后续可通过此对象向页面添加内容（如标签、按钮等）
lv_obj_t *tab1 = lv_tabview_add_tab(tabview, "Tab 1");// 给选项卡控件添加第二个页面，标签文本为"Tab 2"
// 返回页面对象tab2，用于承载第二个页面的内容
lv_obj_t *tab2 = lv_tabview_add_tab(tabview, "Tab 2");// 给选项卡控件添加第三个页面，标签文本为"Tab 3"
// 返回页面对象tab3，用于承载第三个页面的内容
lv_obj_t *tab3 = lv_tabview_add_tab(tabview, "Tab 3");

LVGL平铺视图部件(tileview)

LVGL 的平铺视图部件（tileview）是一种支持滑动切换的多页面容器，通过 “瓦片（tile）” 形式组织多个页面，用户可通过触摸横向 / 纵向滑动在不同瓦片间导航。它适合展示关联性弱但需要快速切换的内容（如图片浏览、多模块数据展示、步骤导航等），比选项卡（tabview）更灵活，支持任意方向的页面扩展。

一、核心特性

• 多瓦片布局：可按行列排列多个瓦片（如 2×2、3×1 等），每个瓦片是独立的内容容器；
• 滑动导航：支持横向（左右）和纵向（上下）滑动切换瓦片，自动处理滑动边界；
• 边缘提示：滑动到边界时可显示边缘闪烁效果，提示用户已到达尽头；
• 动画过渡：瓦片切换时带有平滑的滑动动画，提升交互体验；
• 灵活定位：可直接跳转到指定行列的瓦片，支持禁用特定方向的滑动。

二、基本用法示例

以下是创建 2×2 布局的平铺视图示例，包含 4 个瓦片，每个瓦片添加不同内容，并支持滑动切换：

#include "ptm_demo1.h"
#include "stdio.h"
#include "string.h"
#include "math.h"void ptm_demo(void)
{// 1. 创建平铺视图对象（父对象为当前屏幕）lv_obj_t *tileview = lv_tileview_create(lv_scr_act());// 3. 添加瓦片（按行列布局，行和列从0开始索引）// 参数：tileview对象、行索引、列索引、是否允许横向滑动、是否允许纵向滑动lv_obj_t *tile_0_0 = lv_tileview_add_tile(tileview, 0, 0, LV_DIR_HOR | LV_DIR_VER);  // 0行0列，允许横纵滑动lv_obj_t *tile_0_1 = lv_tileview_add_tile(tileview, 0, 1, LV_DIR_HOR | LV_DIR_VER);  // 0行1列lv_obj_t *tile_1_0 = lv_tileview_add_tile(tileview, 1, 0, LV_DIR_HOR | LV_DIR_VER);  // 1行0列lv_obj_t *tile_1_1 = lv_tileview_add_tile(tileview, 1, 1, LV_DIR_HOR | LV_DIR_VER);  // 1行1列// 4. 为每个瓦片添加内容（以标签为例，区分不同瓦片）// 瓦片(0,0)内容lv_obj_t *label_0_0 = lv_label_create(tile_0_0);lv_label_set_text(label_0_0, "1");lv_obj_center(label_0_0);// 瓦片(0,1)内容lv_obj_t *label_0_1 = lv_label_create(tile_0_1);lv_label_set_text(label_0_1, "2");lv_obj_center(label_0_1);// 瓦片(1,0)内容lv_obj_t *label_1_0 = lv_label_create(tile_1_0);lv_label_set_text(label_1_0, "3");lv_obj_center(label_1_0);// 瓦片(1,1)内容lv_obj_t *label_1_1 = lv_label_create(tile_1_1);lv_label_set_text(label_1_1, "4");lv_obj_center(label_1_1);}

LVGL窗口部件(win)

LVGL 的窗口部件（win）是一种可移动、带标题栏的容器控件，适合展示临时内容（如弹窗、设置面板、详情页等）。它包含标题栏（可带关闭按钮）和内容区，支持拖拽移动、关闭操作，且能自动处理与其他控件的层级关系（始终显示在顶层）。

一、核心特性

• 标题栏：顶部区域，可显示标题文本和关闭按钮，支持点击拖拽移动窗口；
• 内容区：用于放置具体内容（如按钮、文本、表单等），尺寸可自定义；
• 关闭功能：默认带关闭按钮（×），点击可触发关闭事件；
• 移动支持：通过拖拽标题栏可移动窗口，自动限制在父容器范围内；
• 层级管理：窗口创建后自动置于顶层，避免被其他控件遮挡。

二、基本用法示例

以下是创建窗口并添加内容的示例，包含标题栏、关闭按钮、内容区，并实现关闭窗口的功能：

// 创建窗口对象，父容器为当前活动屏幕（lv_scr_act()返回当前显示的屏幕）
// 窗口默认包含标题栏和内容区，初始样式为基础风格
lv_obj_t *win = lv_win_create(lv_scr_act());// 设置窗口的尺寸：宽度300像素，高度200像素
// 尺寸包含标题栏和内容区的整体大小
lv_obj_set_size(win, 300, 200);// 将窗口在其父容器（屏幕）中居中显示
lv_obj_center(win);// 为窗口的默认状态（LV_STATE_DEFAULT）设置边框宽度为1像素
// 边框会围绕整个窗口（包括标题栏和内容区）显示
lv_obj_set_style_border_width(win, 1, LV_STATE_DEFAULT);// 向窗口的标题栏添加标题文本"Setting"
// 返回值为标题文本对象（可用于进一步修改标题样式，如字体、颜色等）
lv_obj_t *title = lv_win_add_title(win, "Setting");// 向窗口的标题栏添加按钮，按钮显示内容为LVGL内置的关闭符号（×），按钮尺寸为20x20像素
// 通常用于关闭窗口（需额外绑定点击事件实现关闭功能）
lv_obj_t *btn = lv_win_add_button(win, LV_SYMBOL_CLOSE, 20);// 获取窗口的内容区对象（窗口内部用于承载实际内容的区域，不包含标题栏）
// 所有需要显示的内容（如标签、按钮、输入框等）都应添加到内容区，而非窗口本身
lv_obj_t *content = lv_win_get_content(win);// 在内容区中创建一个标签控件（用于显示文本）
// 标签的父对象是内容区，因此会被限制在内容区范围内显示
lv_obj_t *label = lv_label_create(content);

LVGL消息框部件(msgbox)

LVGL 的消息框部件（msgbox）是一种预定义的模态对话框，专为展示提示信息、确认操作或错误反馈设计。它继承了窗口（win）的特性，自带标题栏、文本区域和按钮组，支持阻塞式交互（用户必须点击按钮才能继续），是快速实现弹窗交互的高效工具。

一、核心特性

• 固定结构：包含标题、消息文本和按钮组（1-3 个按钮），布局自动调整；
• 模态显示：显示时阻塞其他控件交互，强制用户关注并响应；
• 自动布局：文本和按钮会根据内容自动排版，无需手动调整位置；
• 简化交互：按钮点击后自动关闭消息框，无需额外处理关闭逻辑；
• 风格统一：默认样式与系统风格一致，也可自定义外观。

二、基本用法示例

以下是创建确认消息框的示例，包含标题、提示文本和两个按钮（“确认”“取消”），并处理按钮点击事件：

#include "lvgl.h"// 消息框按钮点击事件回调
static void msgbox_btn_cb(lv_event_t *e) {lv_obj_t *msgbox = lv_event_get_user_data(e);lv_obj_t *btn = lv_event_get_target(e);const char *btn_text = lv_label_get_text(lv_obj_get_child(btn, 0));  // 获取按钮文本// 根据按钮文本执行不同逻辑if (strcmp(btn_text, "确认") == 0) {LV_LOG_USER("用户点击了确认");// 执行确认操作（如删除文件、提交数据等）} else if (strcmp(btn_text, "取消") == 0) {LV_LOG_USER("用户点击了取消");// 执行取消操作}// 关闭消息框（按钮点击后必须手动删除，或在创建时设置自动关闭）lv_obj_del(msgbox);
}void msgbox_demo(void) {// 1. 定义按钮文本（最多3个按钮，以NULL结束）static const char *btn_texts[] = {"确认", "取消", NULL};// 2. 创建消息框// 参数：父对象（屏幕）、标题、消息文本、按钮文本数组、是否自动关闭（false=手动关闭）lv_obj_t *msgbox = lv_msgbox_create(lv_scr_act(),"操作确认",                  // 标题"确定要删除此文件吗？\n删除后无法恢复。",  // 消息文本（支持换行）btn_texts,                   // 按钮文本数组false                        // 不自动关闭);// 3. 设置消息框尺寸（可选，不设置则自适应内容）lv_obj_set_width(msgbox, 280);  // 固定宽度，高度自适应// 4. 为所有按钮绑定点击事件uint32_t btn_cnt = lv_obj_get_child_count(lv_msgbox_get_btns(msgbox));for (uint32_t i = 0; i < btn_cnt; i++) {lv_obj_t *btn = lv_obj_get_child(lv_msgbox_get_btns(msgbox), i);lv_obj_add_event_cb(btn, msgbox_btn_cb, LV_EVENT_CLICKED, msgbox);}}

LVGL微调器部件(spinbox)

LVGL 的微调器部件（spinbox）是一种专为数字输入设计的交互控件，结合了文本输入框和加减按钮，允许用户通过点击按钮或直接输入来调整数值。它适合需要精确数字输入的场景（如参数设置、数量选择、时间调整等），支持范围限制、步长设置和数值格式化，比普通文本框更高效、更不易出错。

一、核心特性

• 双向调整：通过 “+”“-” 按钮逐步增减数值，或直接输入数字；
• 范围限制：可设置允许输入的最小值和最大值，超出范围自动截断；
• 步长控制：定义每次点击按钮时数值的增减幅度（如每次 + 1、+0.5 等）；
• 格式支持：支持整数、浮点数（小数位数可控），以及自定义数值格式；
• 输入验证：自动过滤非数字输入，确保输入合法性；
• 事件反馈：数值变化时触发事件，方便实时处理调整后的数值。

二、基本用法示例

以下是创建数字微调器的示例，包含范围限制、步长设置、数值初始化，并监听数值变化事件：

#include "lvgl.h"// 微调器数值变化事件回调
static void spinbox_event_cb(lv_event_t *e) {lv_obj_t *spinbox = lv_event_get_target(e);lv_event_code_t code = lv_event_get_code(e);if (code == LV_EVENT_VALUE_CHANGED) {// 获取当前数值（整数）int32_t value = lv_spinbox_get_value(spinbox);LV_LOG_USER("微调器数值变化：%d", value);}
}void spinbox_demo(void) {// 1. 创建微调器对象lv_obj_t *spinbox = lv_spinbox_create(lv_scr_act());// 2. 设置数值范围（1-100）lv_spinbox_set_range(spinbox, 1, 100);// 3. 设置步长（每次点击+/-按钮增减5）lv_spinbox_set_step(spinbox, 5);// 4. 设置初始数值（30）lv_spinbox_set_value(spinbox, 30);// 5. 设置输入模式（仅允许数字输入，默认已启用）lv_spinbox_set_accepted_chars(spinbox, "0123456789");// 6. 添加数值变化事件回调lv_obj_add_event_cb(spinbox, spinbox_event_cb, LV_EVENT_VALUE_CHANGED, NULL);// 7. 设置尺寸和位置（宽120px，高40px，居中显示）lv_obj_set_size(spinbox, 120, 40);lv_obj_center(spinbox);
}

LVGL表格部件(table)

LVGL 的微调器部件（spinbox）是一种专为数字输入设计的交互控件，结合了文本输入框和加减按钮，允许用户通过点击按钮或直接输入来调整数值。它适合需要精确数字输入的场景（如参数设置、数量选择、时间调整等），支持范围限制、步长设置和数值格式化，比普通文本框更高效、更不易出错。

一、核心特性

• 双向调整：通过 “+”“-” 按钮逐步增减数值，或直接输入数字；
• 范围限制：可设置允许输入的最小值和最大值，超出范围自动截断；
• 步长控制：定义每次点击按钮时数值的增减幅度（如每次 + 1、+0.5 等）；
• 格式支持：支持整数、浮点数（小数位数可控），以及自定义数值格式；
• 输入验证：自动过滤非数字输入，确保输入合法性；
• 事件反馈：数值变化时触发事件，方便实时处理调整后的数值。

二、基本用法示例

以下是创建数字微调器的示例，包含范围限制、步长设置、数值初始化，并监听数值变化事件：

#include "lvgl.h"// 表格单元格点击事件回调
static void table_event_cb(lv_event_t *e) {lv_obj_t *table = lv_event_get_target(e);lv_event_code_t code = lv_event_get_code(e);if (code == LV_EVENT_CELL_CLICKED) {// 获取点击的单元格坐标（行、列）uint32_t row, col;lv_table_get_selected_cell(table, &row, &col);// 获取单元格内容const char *cell_text = lv_table_get_cell_value(table, row, col);LV_LOG_USER("点击单元格：行=%d, 列=%d, 内容=%s", row, col, cell_text);}
}void table_demo(void) {// 1. 创建表格对象lv_obj_t *table = lv_table_create(lv_scr_act());// 2. 设置表格行列数（3行3列）lv_table_set_row_cnt(table, 3);  // 3行（含表头）lv_table_set_col_cnt(table, 3);  // 3列// 3. 设置列宽（第0列80px，第1列100px，第2列60px）lv_table_set_col_width(table, 0, 80);lv_table_set_col_width(table, 1, 100);lv_table_set_col_width(table, 2, 60);// 4. 填充单元格内容（行、列从0开始索引）// 表头（第0行）lv_table_set_cell_value(table, 0, 0, "ID");       // 第0行第0列lv_table_set_cell_value(table, 0, 1, "名称");     // 第0行第1列lv_table_set_cell_value(table, 0, 2, "数量");     // 第0行第2列// 数据行（第1行）lv_table_set_cell_value(table, 1, 0, "001");lv_table_set_cell_value(table, 1, 1, "产品A");lv_table_set_cell_value(table, 1, 2, "25");// 数据行（第2行）lv_table_set_cell_value(table, 2, 0, "002");lv_table_set_cell_value(table, 2, 1, "产品B");lv_table_set_cell_value(table, 2, 2, "18");// 5. 启用单元格点击事件（默认关闭）lv_obj_add_flag(table, LV_OBJ_FLAG_CLICKABLE);lv_obj_add_event_cb(table, table_event_cb, LV_EVENT_CELL_CLICKED, NULL);// 6. 设置表格尺寸和位置（宽240px，高120px，居中显示）lv_obj_set_size(table, 240, 120);lv_obj_center(table);
}
