STM32H750xx【QSPI】轮询方式读写GD25Q64E
目录
GD25Q64E介绍
1、基本介绍
2、主要特性
3、引脚定义（SOP8）
4、功能说明
5、QuadSPI通讯简述
CubeMX配置
1、新建项目
2、基础配置
3、QuadSPI接口配置
4、配置时钟
5、生成工程
KeilMDK工程设置
1、创建BSP
2、基础设置
编写BSP驱动
0、QuadSPI接口结构体说明
1）QSPI_HandleTypeDef
2）QSPI_CommandTypeDef
3）QSPI_AutoPollingTypeDef
1、写使能
2、使能四线模式
3、读取ID
4、解除写保护
5、擦除扇区（Sector）
6、擦除整个芯片
7、页编程（写入数据）
8、读取数据
测试程序编写
1、Debug串口函数编写
2、QuadSPI读写测试（重要）
工程文件
GD25Q64E介绍
1、基本介绍
GD25Q64E是由兆易创新（GigaDevice）推出的一款64M-bit（8MB）容量的串行NOR Flash存储器。该芯片采用SPI接口，广泛应用于嵌入式系统、消费电子、通信设备等需要非易失性存储的场景。
GD官方资料获取：https://www.gigadevice.com.cn/product/flash/spi-nor-flash/gd25q64e
2、主要特性
-
容量：64M-bit（8MB）
-
接口类型：支持标准SPI（Serial Peripheral Interface），兼容双/四线（Dual/Quad SPI）模式
-
工作电压：2.7V ~ 3.6V
-
时钟频率：最高支持133MHz
-
页面大小：256字节
-
扇区大小：4KB
-
块大小：32KB / 64KB
-
擦写寿命：每个扇区/块10万次擦写
-
数据保持时间：20年以上
-
封装形式：SOP8、USON8、WSON8等多种封装
-
工作温度范围：-40°C ~ +85°C
典型的应用：
-
程序代码存储
-
FPGA 配置文件保存
-
数据记录与参数存储
-
固件升级
-
物联网设备
3、引脚定义（SOP8）

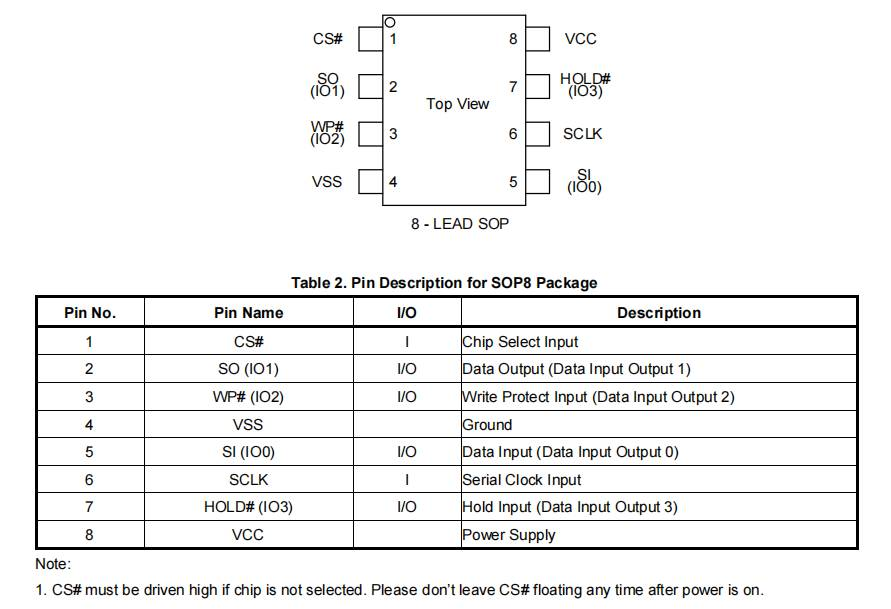

从数据手册中我们可以看到相关的引脚设置
| 引脚编号 | 名称 | 功能说明 |
|---|---|---|
| 1 | CS# | 片选 |
| 2 | SO（IO1） | 数据输出（数据输入输出引脚1） |
| 3 | WP#（IO2） | 写保护（数据输入输出引脚2） |
| 4 | VSS | 地 |
| 5 | SI（IO0） | 数据输入（数据输入输出引脚0） |
| 6 | CLK | 时钟输入 |
| 7 | HOLD#（IO3） | 暂停信号（数据输入输出引脚3） |
| 8 | VCC | 电源 |
4、功能说明
-
快速读写：支持高速 SPI/QSPI 读写操作
-
页编程：每次最多编程 256 字节
-
灵活擦除：支持扇区（4KB）、块（32KB/64KB）、整片擦除
-
掉电数据保护：关电后数据不丢失
-
硬件/软件写保护：支持部分区域写保护，防止误操作
-
深度掉电/待机模式：降低功耗
5、QuadSPI通讯简述
-

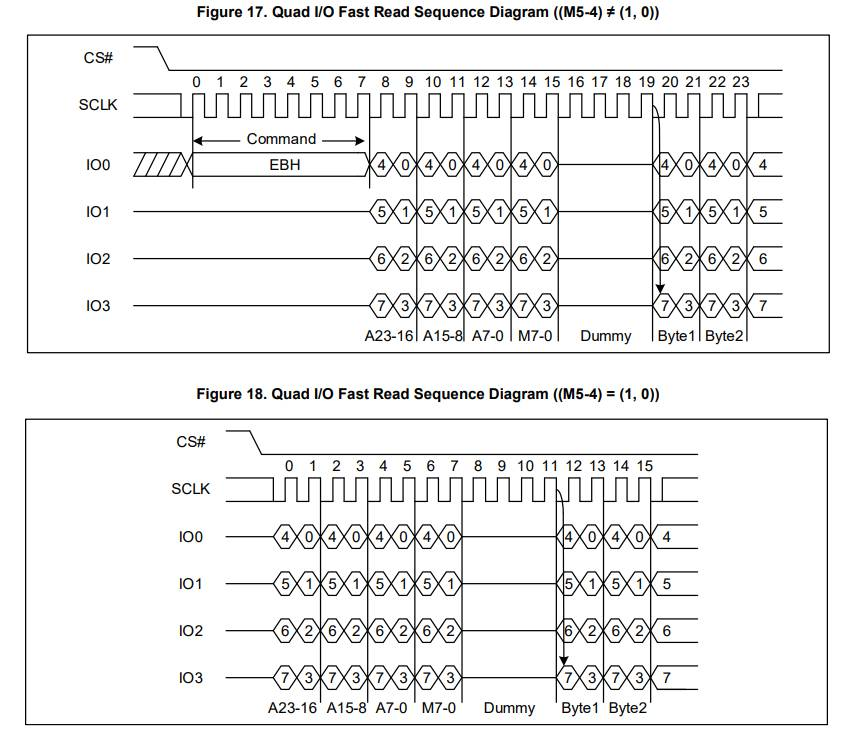

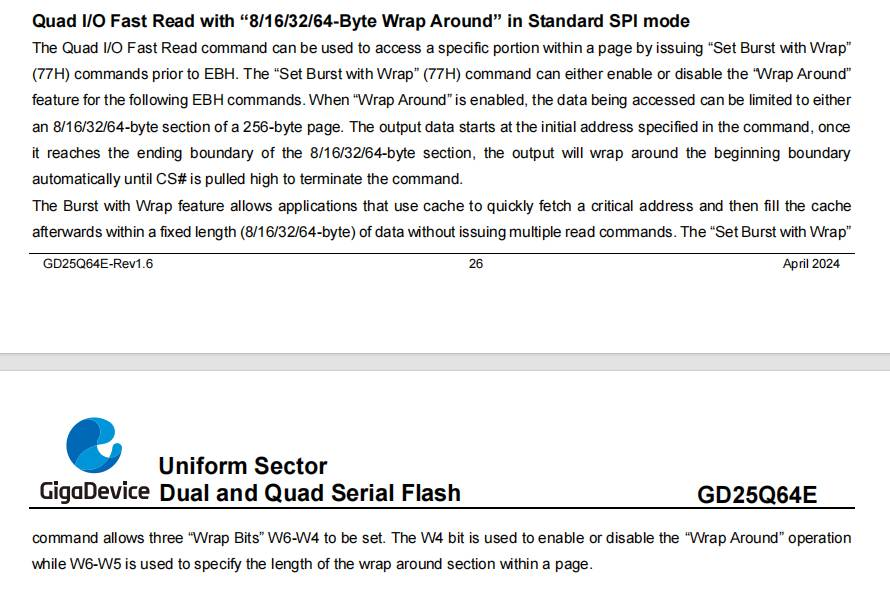

读操作：主控拉低 CS#，发送四线快速读指令（如0x6B/0xEB等）和地址，GD25Q64E 在四线（IO0~IO3）模式下返回数据，数据吞吐量更高。
-
写操作：先发送写使能（WREN）指令，随后发送四线页编程指令（如0x32），地址和数据均通过四线（IO0~IO3）传输，提高写入速度。
-
擦除操作：同样先发送写使能指令，再发送四线擦除指令（如4KB扇区擦除0x20），地址用四线传输，可实现更快的数据擦除。
-
模式切换：设备上电默认SPI模式，需通过设置状态寄存器切换到QSPI（四线）模式。
QSPI（Quad SPI）模式下，数据线数量从1线扩展到4线（IO0、IO1、IO2、IO3），极大提升数据传输速度，适用于高速固件加载和大数据量存储场景。
CubeMX配置
1、新建项目

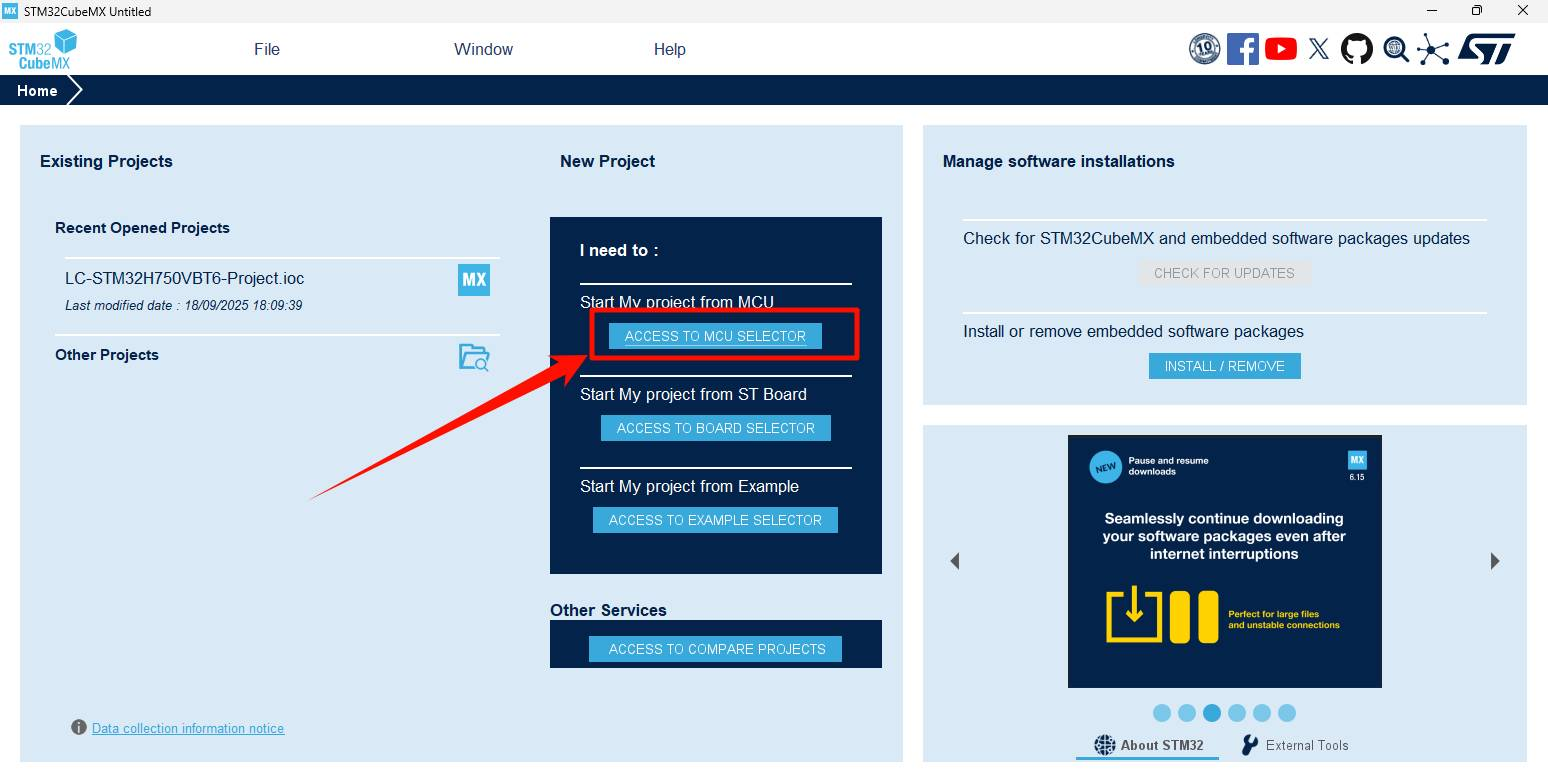

我们直接利用CubeMX软件初始化一个工程
搜索 STM32H750VBT6 这个芯片，双击之后进入具体配置界面：
2、基础配置

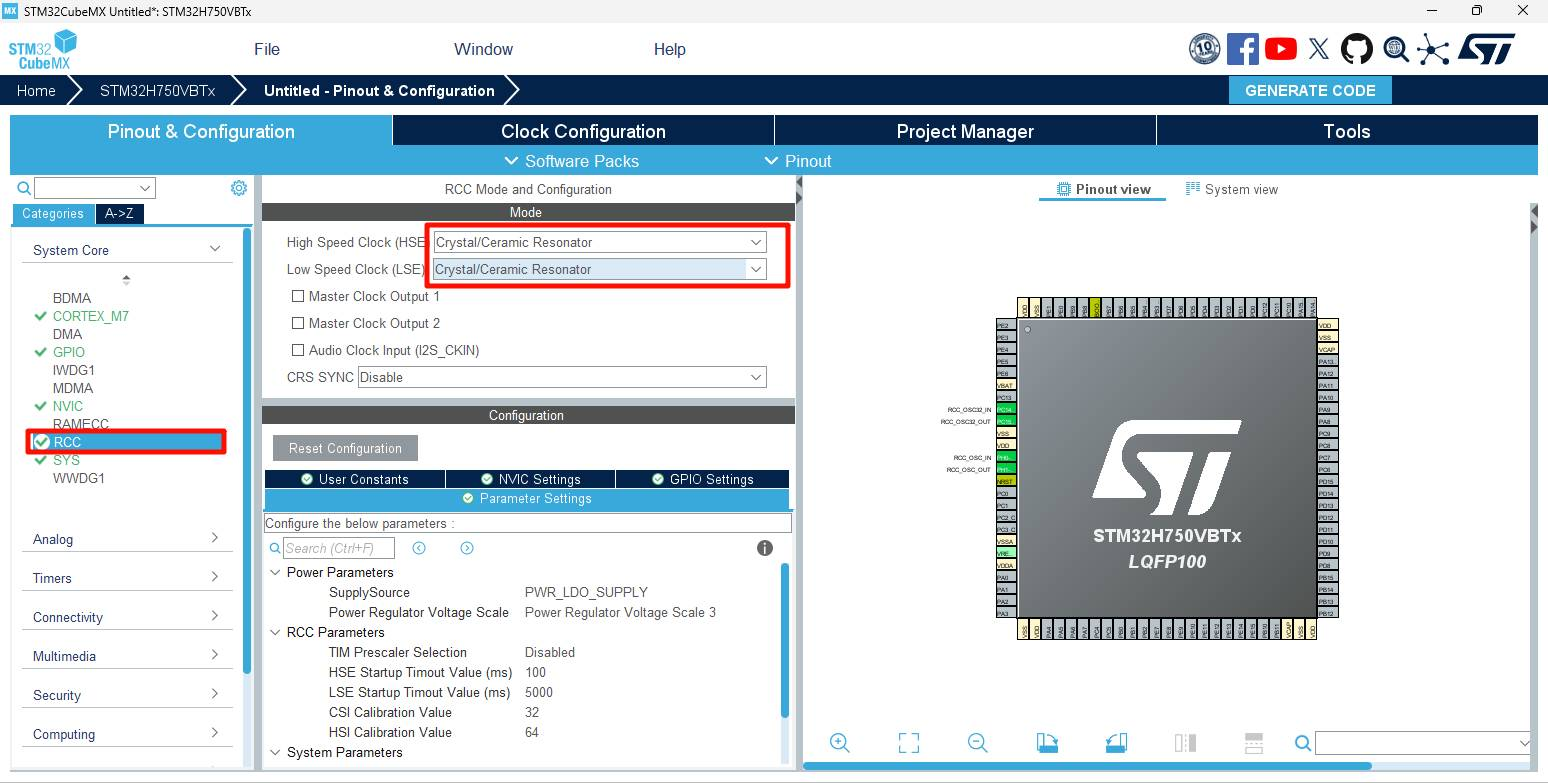

使用外部高速/低速晶振：

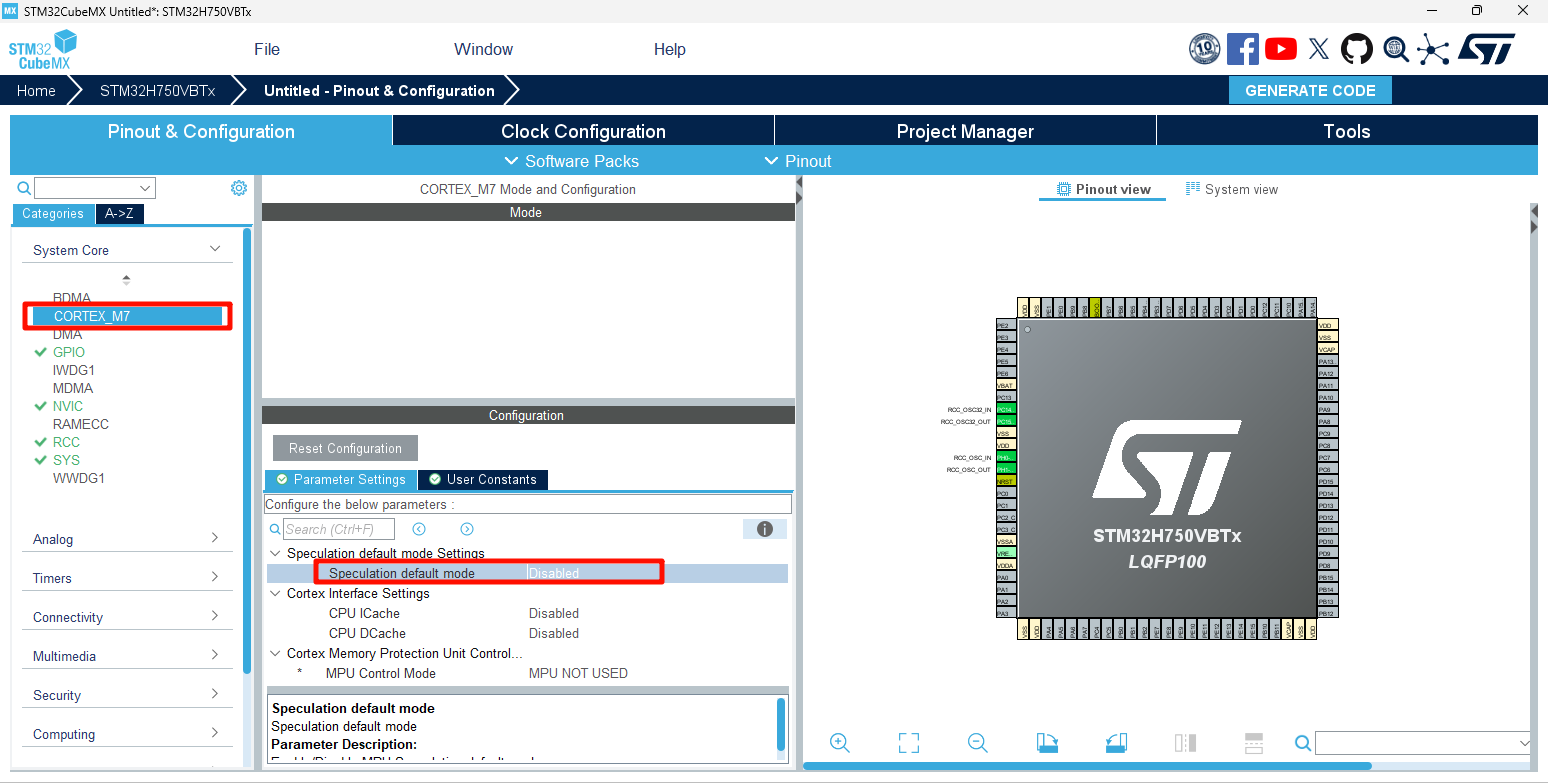

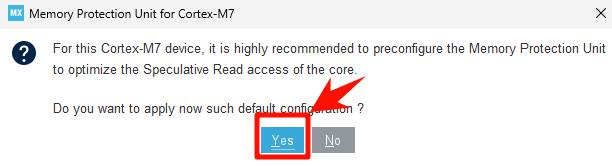

我们先关闭MPU，这样的话我们就可以专注于QSPI-Flash的BSP代码编写。

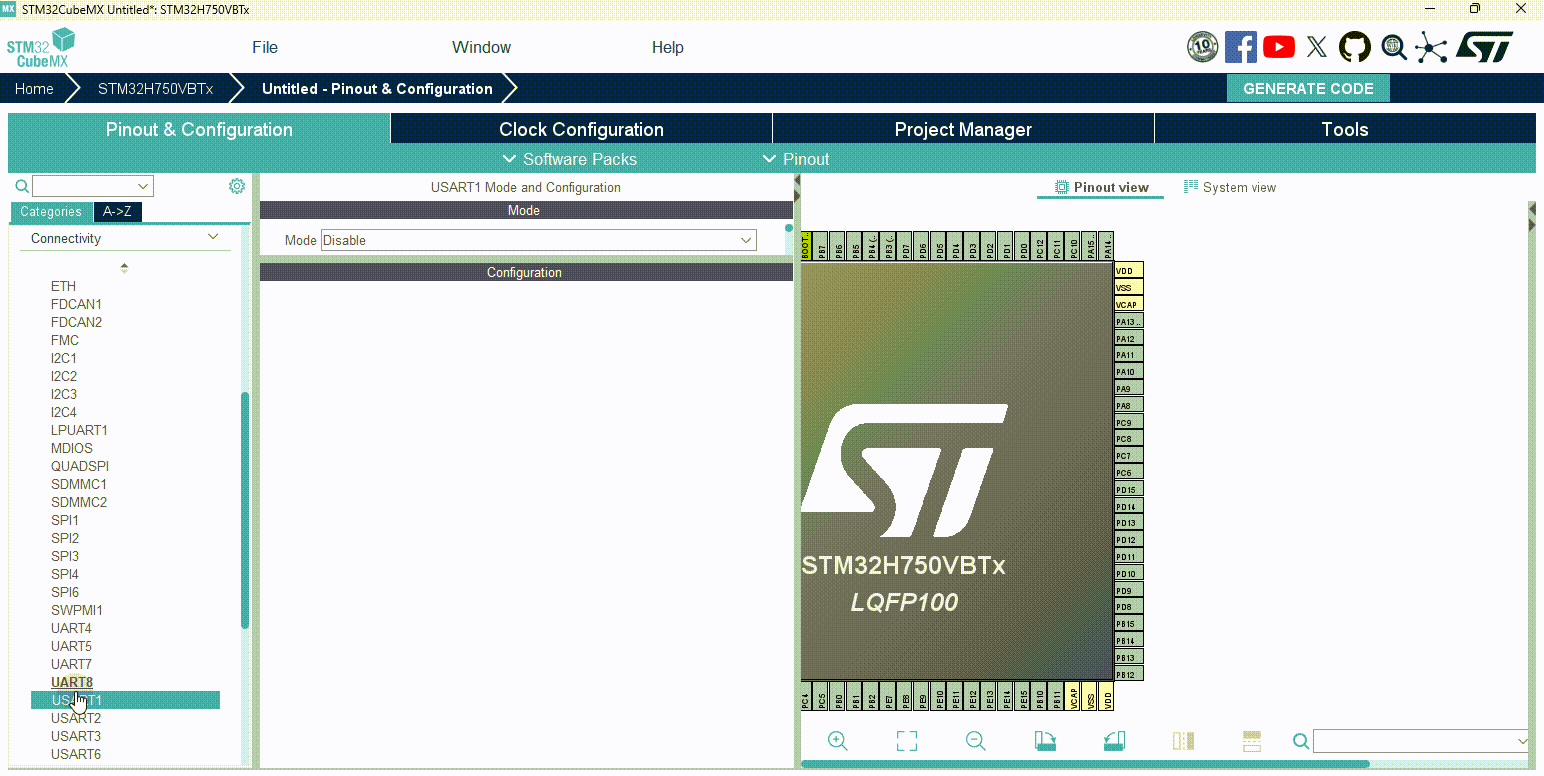

打开串口，我们可以用这个串口查看调试信息。

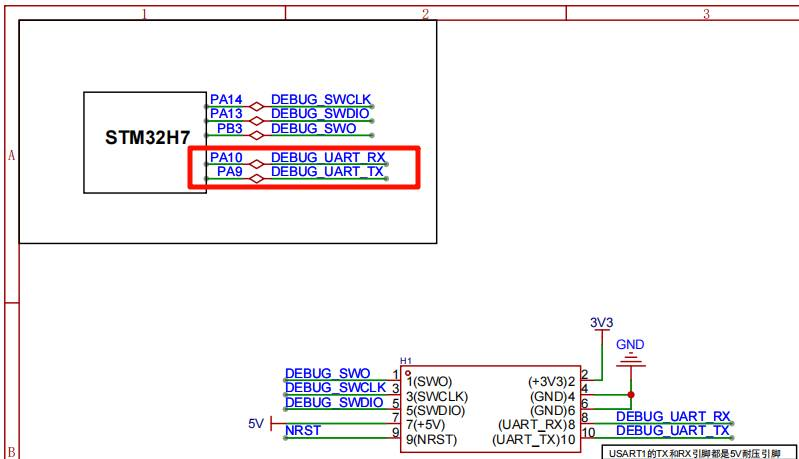

因为我们原理图上的USART1的接口是PA9和PA10，所以我们修改相关的引脚接口

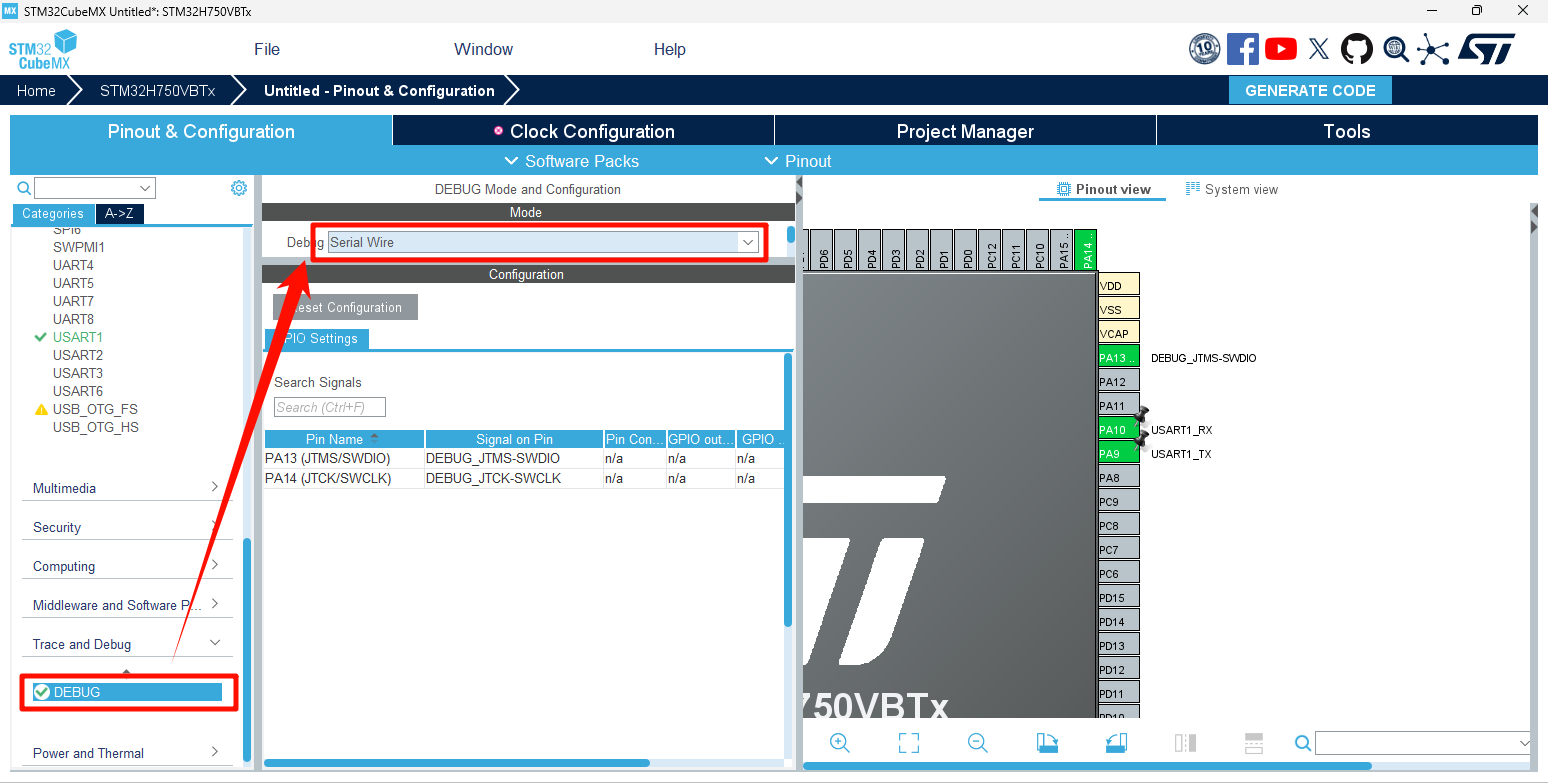

SWD调试接口配置：
3、QuadSPI接口配置

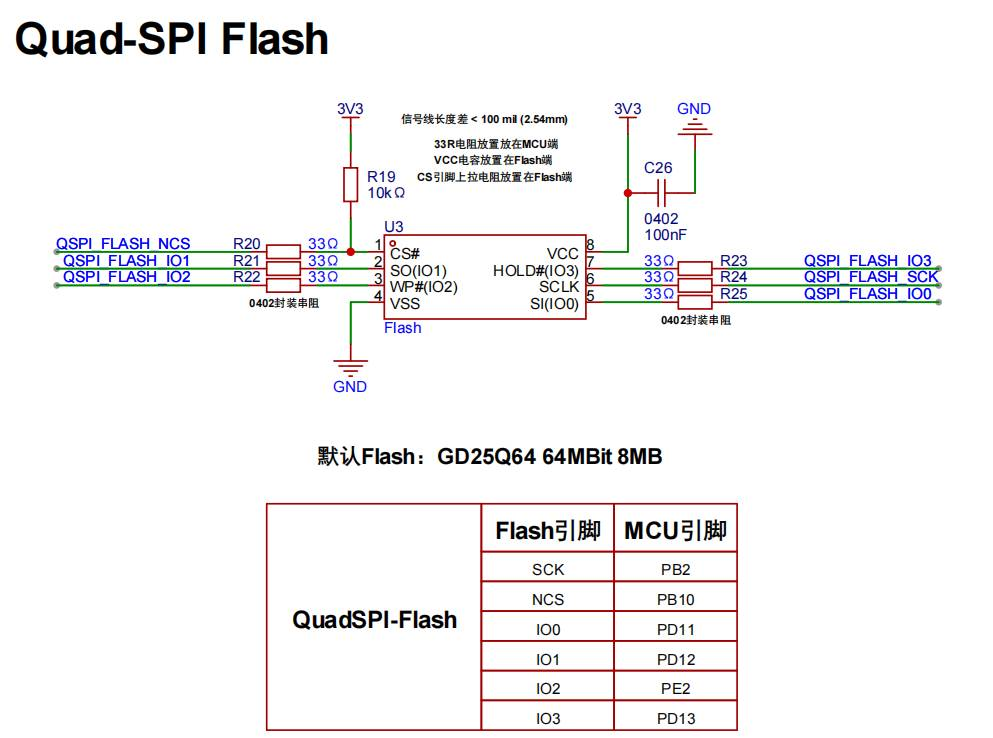

首先查看原理图的引脚：

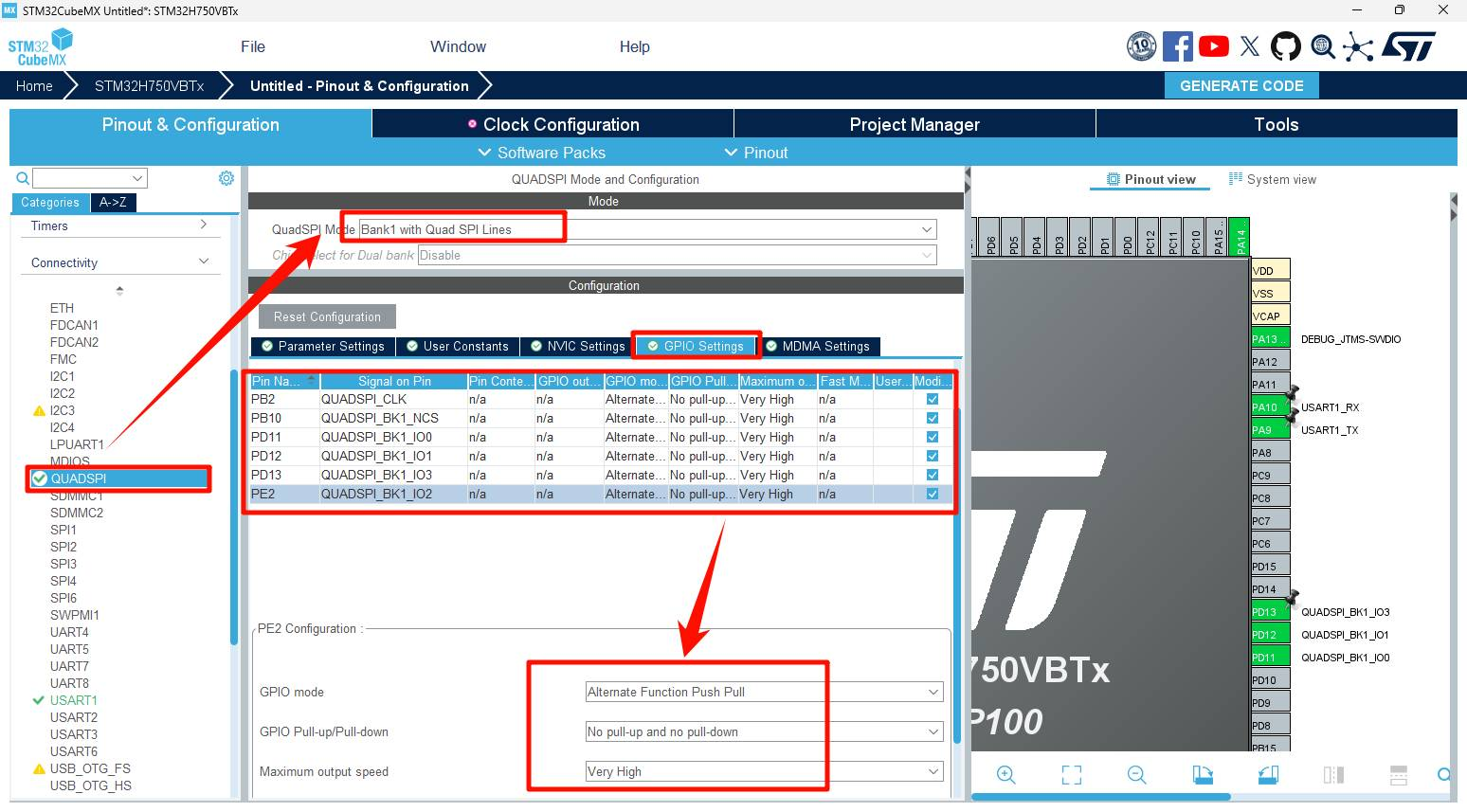

我们可以很清晰的看到相关的引脚分配情况，我们直接开始配置引脚和我们的硬件原理图保持一致：
特别注意：这里我们的引脚输出速度一定要设定为最高！！！

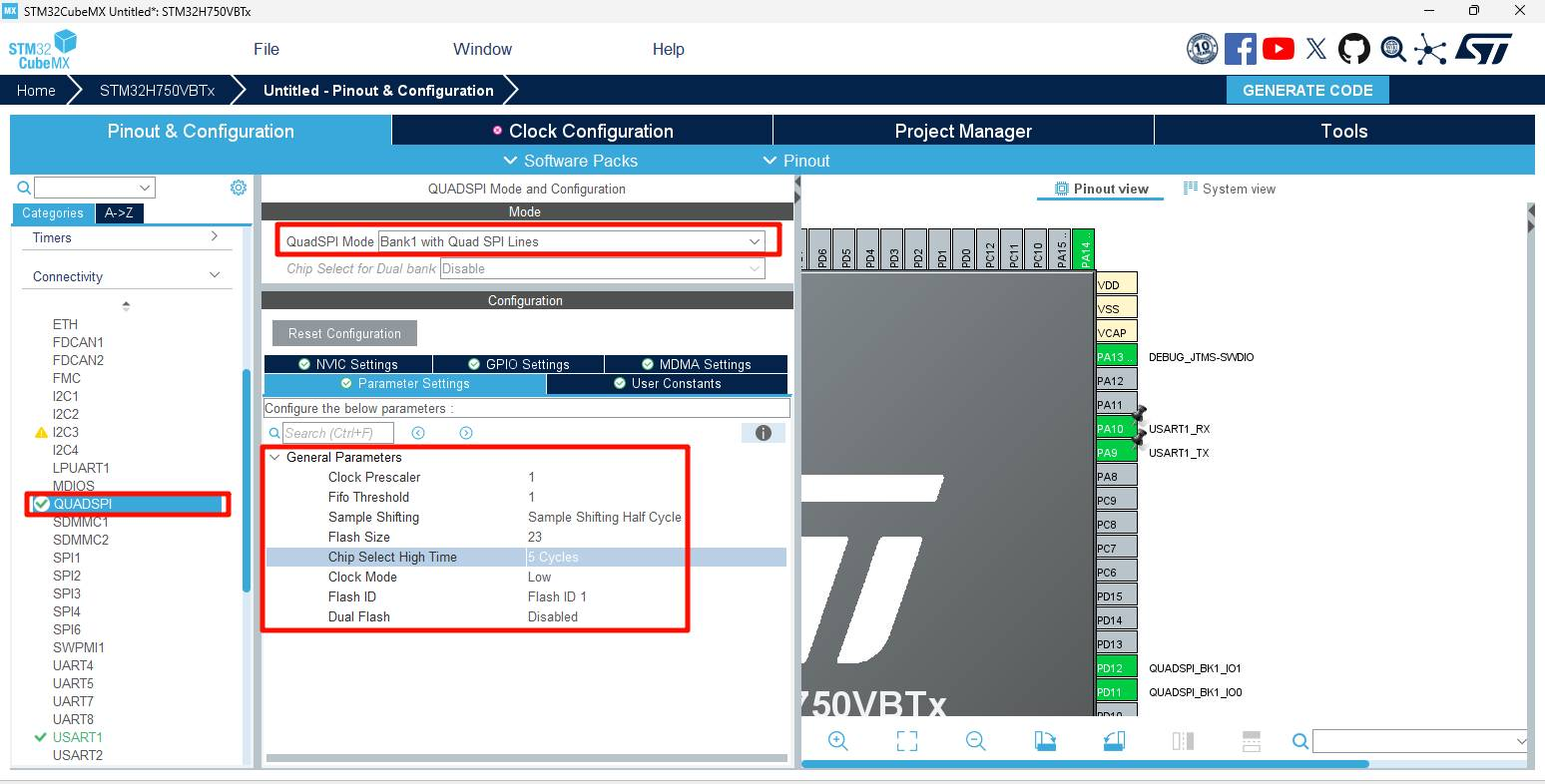

接下来进行QuadSPI的常规
-
Clock Prescaler:
1-
240MHz/(1+1)=120MHz（内部会自动+1）QSPI时钟最快，看GD25Q64E的数据手册，最大的时钟速度为133MHz，我们不超过即可。
-
-
Fifo Threshold:
1-
FIFO的阈值范围，直接默认为1即可。
-
-
Sample Shifting:
Sample Shifting Half Cycle-
设定为半个时钟周期之后才开始数据采集，相当于加了一些延迟，读取数据的时候更有容错。
-
-
Flash Size:
23（GD25Q64是8MByte，23代表2\^23\=8MByte）-
特别说明：内部计算的时候计算这个Flash Size是会自动+1的，常规填写22即可，但涉及到内存映射的时候还是按照23填写（使其空间扩大一倍），否则使用内存映射的时候最后的空间映射会出问题！
-
-
Chip Select High Time:
5 Cycles-
CS的片选使用的时候，高电平时间至少保持
5 Cycles
-
-
Clock Mode:
LOW-
片选的信号空闲时，时钟信号设定为低电平。
-
-
Flash ID:
Flash ID 1 -
Dual Flash:
Disabled

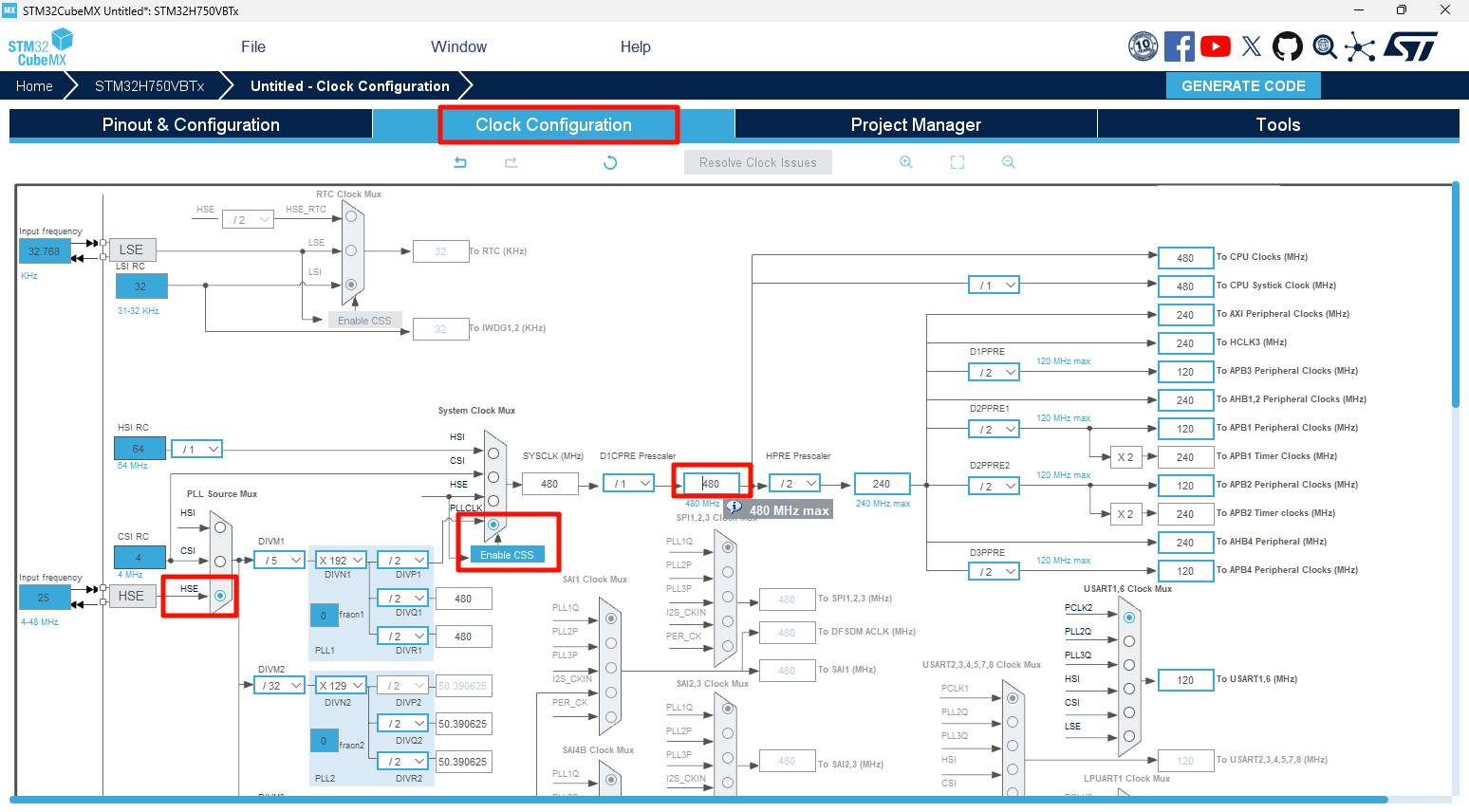

4、配置时钟
-
选择
HSE -
选择
Enable CSS -
填写
480 -
回车，直接让
CubeMX软件自己计算配置即可！
我们可以看到QuadSPI的时钟是240MHz：
之前配置 QuadSPI 的时候 Clock Prescaler 设定为了 1 ，因为内部分频会自动+1 ，所以 QuadSPI 的时钟速度就是：
-
240MHz / (Clock Prescaler + 1)
-
= 240MHz / (1 + 1)
-
= 120MHz
-
5、生成工程
-

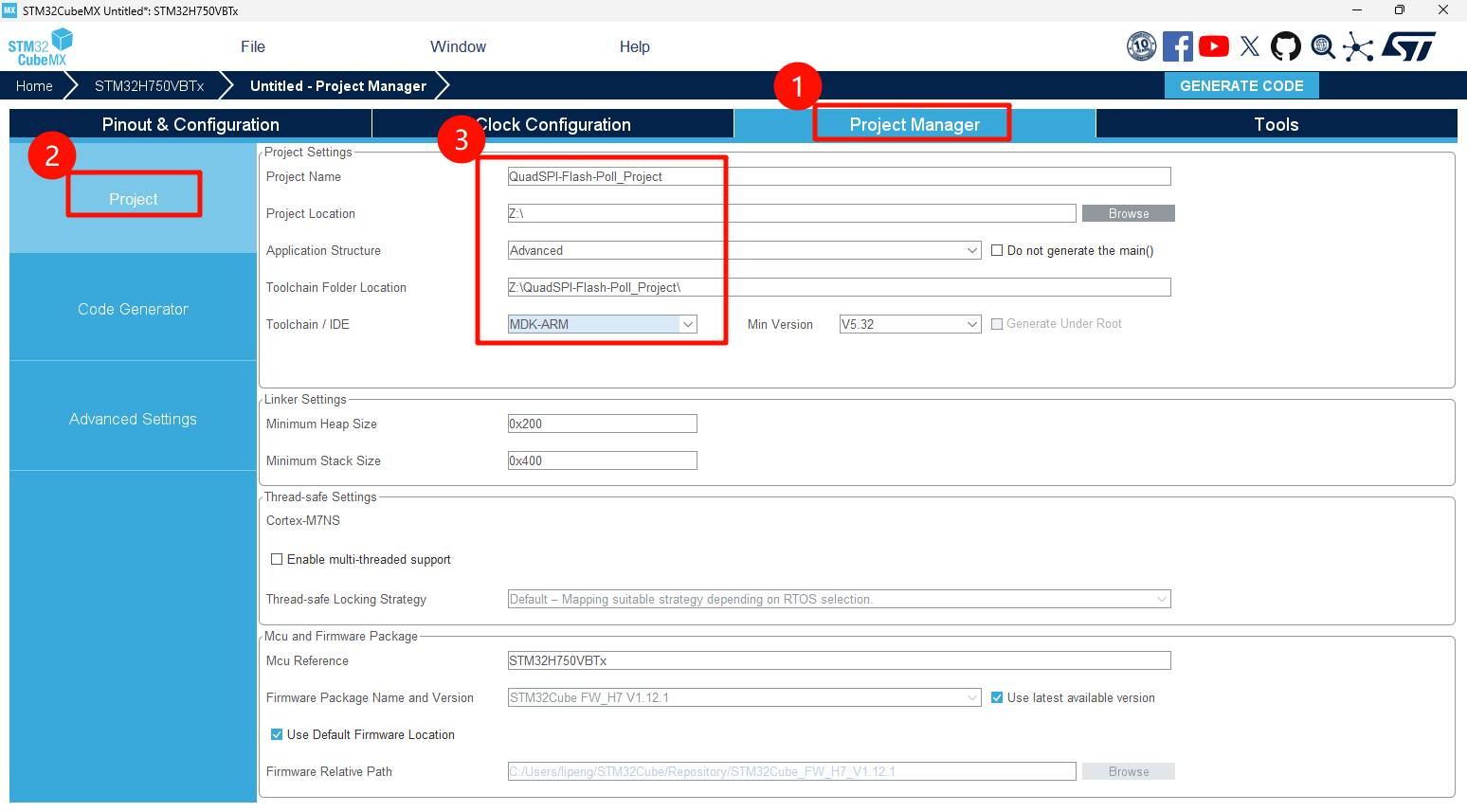

工程名字设定为：
QuadSPI-Flash-Poll_Project。 -
Project Location设定工程的位置。 -
Toolchain/IDE设定生成的工程是Keil-MDK的。

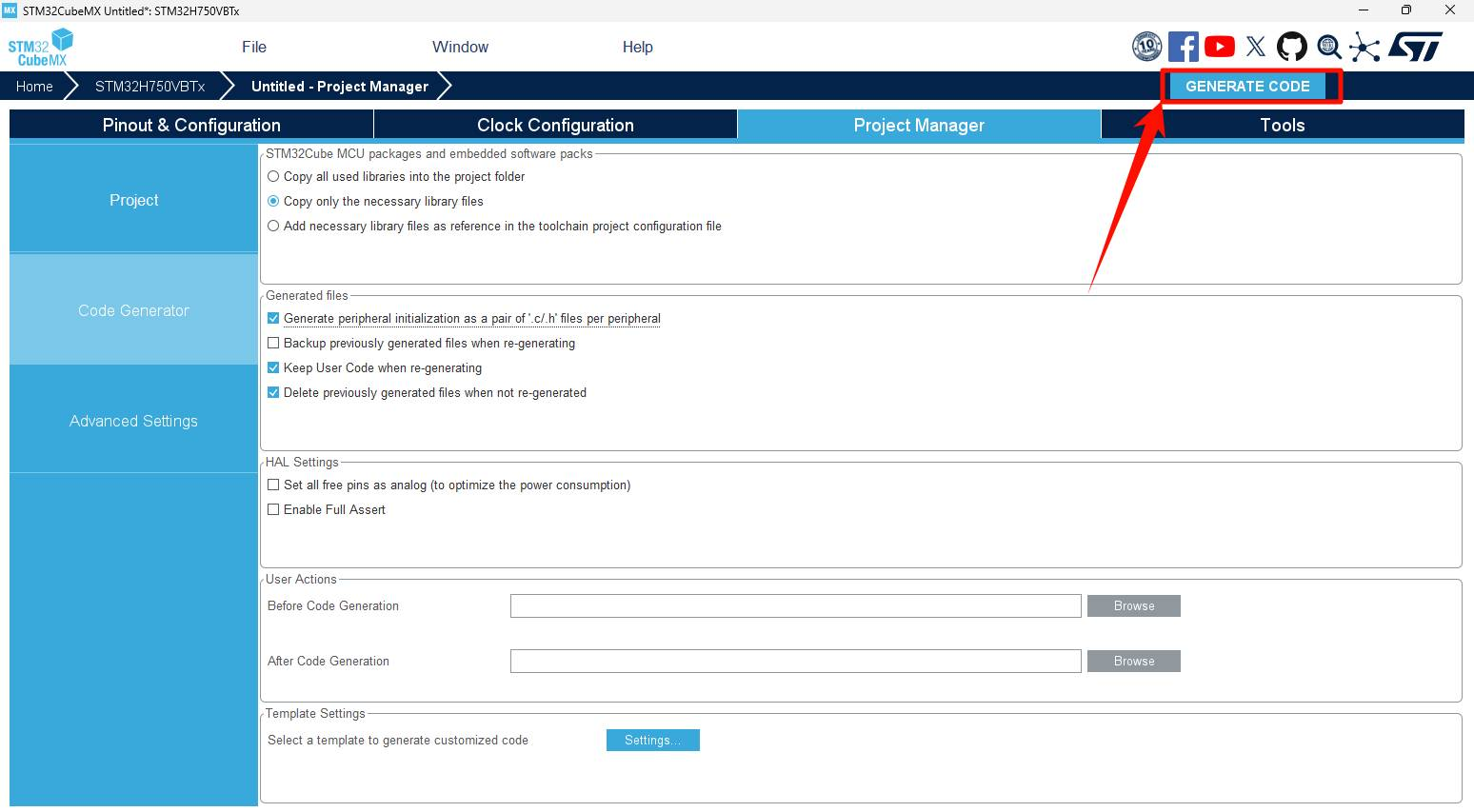

点击 GENERATE CODE 生成代码：

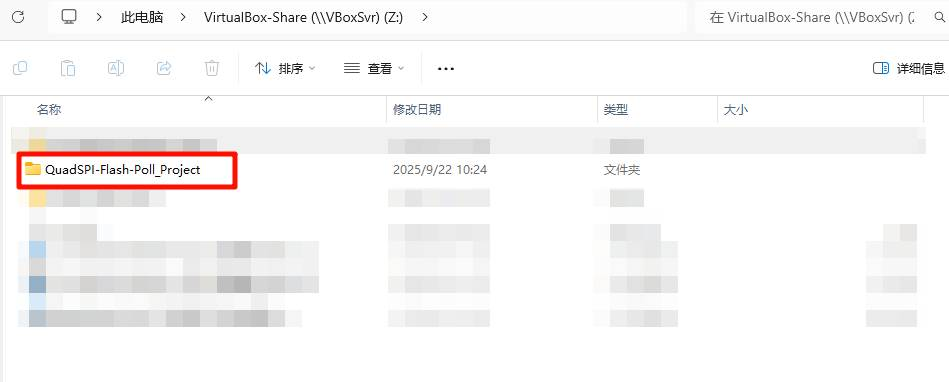

我们就能看到在相关的位置生成了工程目录：
KeilMDK工程设置
1、创建BSP

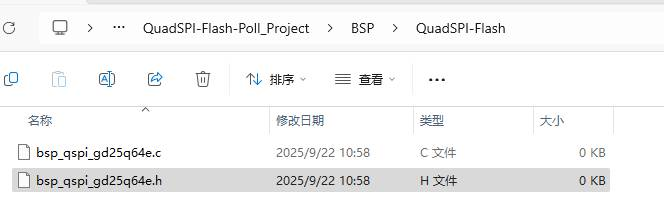

在工程目录中创建 BSP 文件夹，在 BSP 文件夹中再次创建一个 QuadSPI-Flash 的文件夹。
QuadSPI-Flash 的文件夹中创建 bsp_qspi_gd25q64e.c 和 bsp_qspi_gd25q64e.h

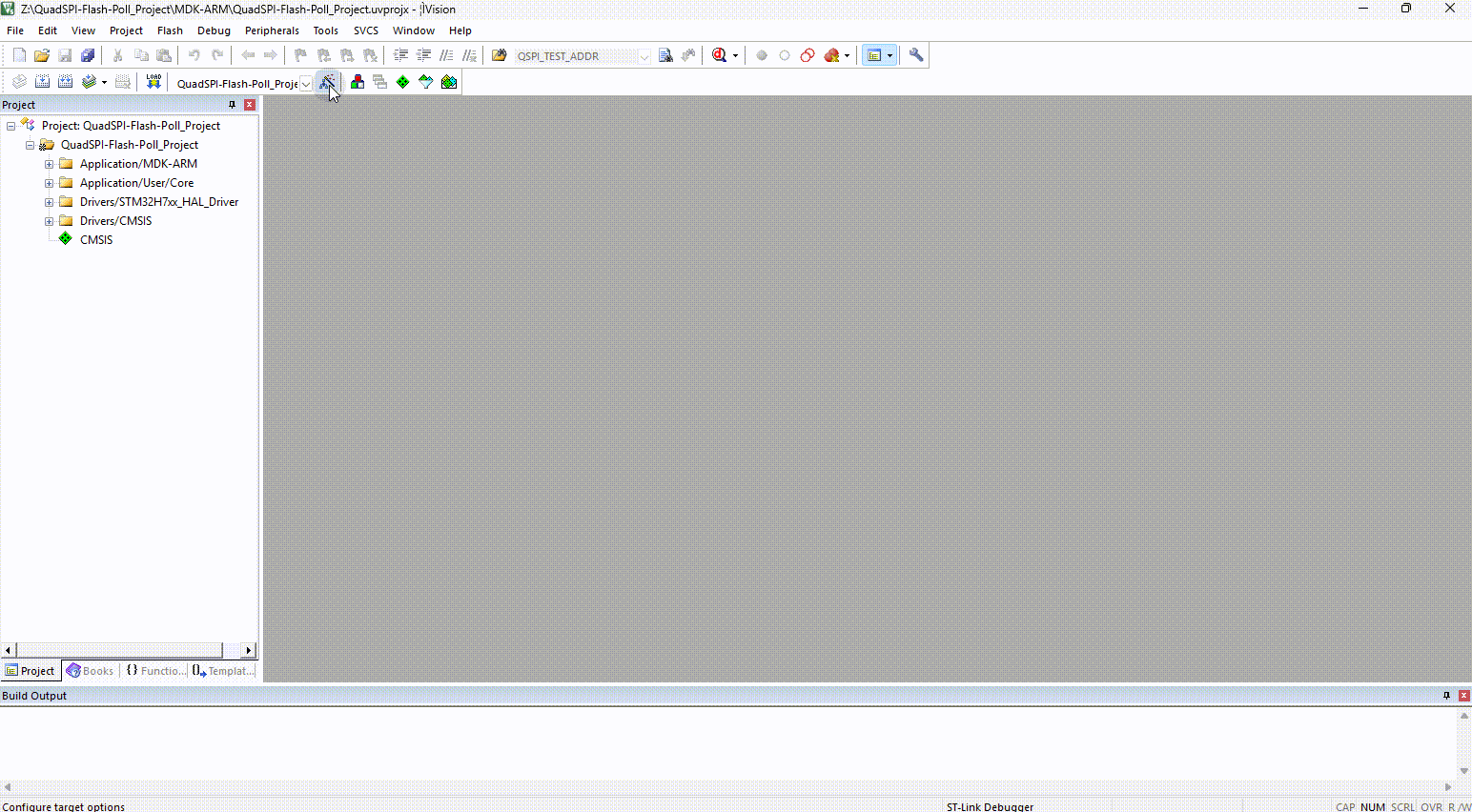

打开项目，将我们的创建的 .h 和 .c 文件添加到工程中
2、基础设置

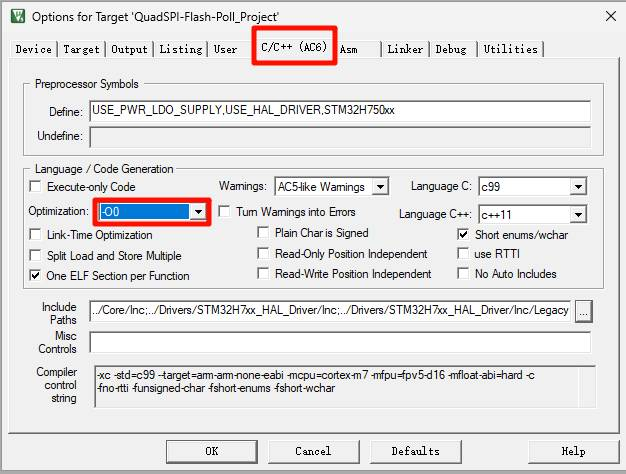

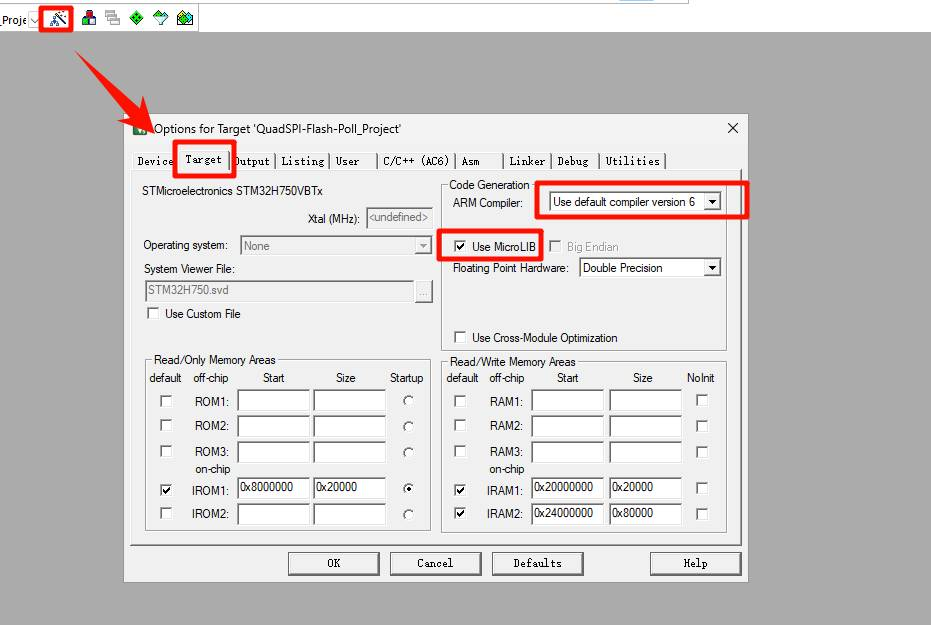

使用KeilMDK的微库，使用AC6编译器：
优化等级降至 0：
编写BSP驱动
0、QuadSPI接口结构体说明
我们在开始编写BSP之前，首先来了解下在STM32H7中要用的一些结构体。
1）QSPI_HandleTypeDef
QSPI_HandleTypeDef 是 STM32 HAL 库用于管理 QuadSPI 外设和数据传输状态的核心结构体。它包含了 QSPI 外设实例、初始化参数、收发缓冲区指针、DMA句柄、锁定状态、错误码以及超时等信息。常用于 BSP 驱动中的 QSPI 操作。
这个结构体一般定义在工程中：
\Libraries\STM32H7xx_HAL_Driver\Inc\stm32h7xx_hal_qspi.h
主要字段说明如下：
-
Instance：QSPI 寄存器基地址，通常为
QUADSPI外设的指针。 -
Init：QSPI 初始化参数结构体（
QSPI_InitTypeDef），包括数据宽度、时钟分频等设置。 -
pTxBuffPtr/pRxBuffPtr：发送/接收缓冲区指针，指向待发送/接收的数据。
-
TxXferSize/RxXferSize：发送/接收的数据大小（字节数）。
-
TxXferCount/RxXferCount：剩余待发送/接收的数据计数。
-
hmdma：MDMA（内存到外设 DMA）句柄指针，用于加速数据传输。
-
Lock：用于实现多线程/中断安全的数据访问。
-
State：QSPI 当前通信状态（空闲、忙、错误等），用于流程控制。
-
ErrorCode：错误码，标识 QSPI 通信过程中出现的错误类型。
-
Timeout：QSPI 内存访问的超时时间设置。
-
回调函数（如果使能了注册回调） ：包括错误/中止/完成/超时等事件的回调处理函数，便于异步通信和事件响应。
使用方式：
-
在 BSP 驱动中，通常会定义一个全局
QSPI_HandleTypeDef变量（如QSPI_HandleTypeDef hqspi），在初始化、读写、擦除等操作时传递给 HAL QSPI API（如HAL_QSPI_Command,HAL_QSPI_Transmit,HAL_QSPI_Receive等），以实现控制和数据收发。

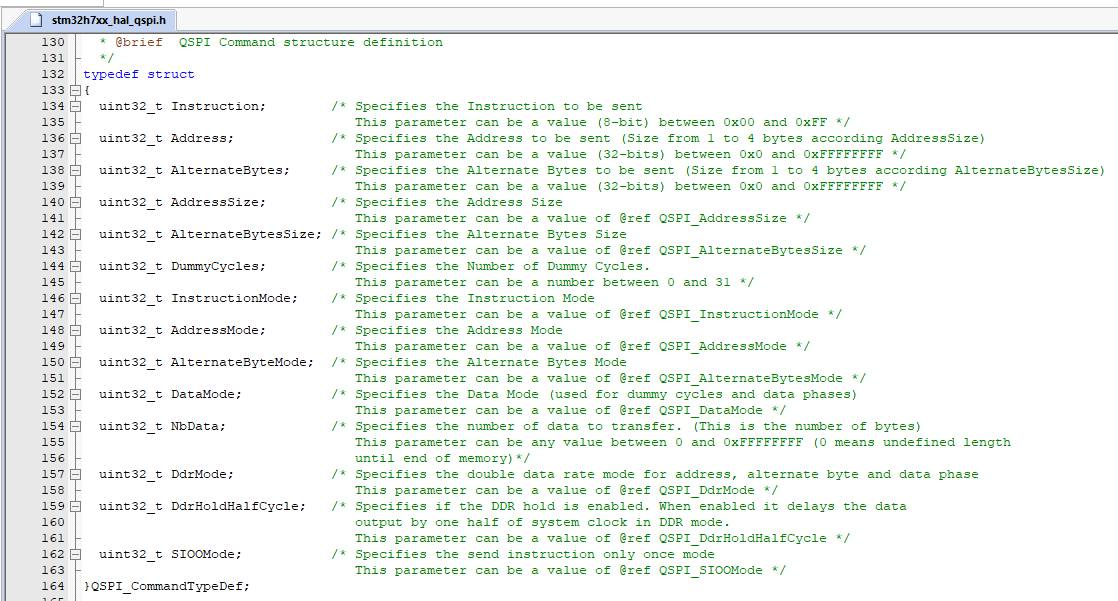

2）QSPI_CommandTypeDef
QSPI_CommandTypeDef 是 STM32 HAL 库中用于配置 QuadSPI 命令的结构体。它定义了通过 QSPI 总线与外部 Flash通信时所需的各种参数，包括指令、地址、模式、数据长度等。
这个结构体一般定义在工程中：
\Libraries\STM32H7xx_HAL_Driver\Inc\stm32h7xx_hal_qspi.h
主要字段说明如下：
-
Instruction：要发送到 Flash 的操作指令（如读/写/擦除等），通常为 8 位。
-
Address：目标地址，通常为 24 位或 32 位，需要根据 GD25Q64E 的寻址空间设置。
-
AlternateBytes：备用字节，可用于某些特殊命令。
-
AddressSize：地址大小，可以为 8/16/24/32 位，通常小于
128MBit的Flash选用 24 位，而大于则选用32位。 -
AlternateBytesSize：备用字节大小，通常不用时设为无。
-
DummyCycles：虚拟周期数，QSPI 快速读时常需设定，需要根据实际调整。
-
InstructionMode：指令阶段使用的线数（单线、双线、四线），QSPI 操作通常选用四线。
-
AddressMode：地址阶段线数，支持单/双/四线。
-
AlternateByteMode：备用字节阶段线数。
-
DataMode：数据阶段线数，QSPI 快速读/写一般用四线。
-
NbData：数据传输的字节数，读写操作时设置为实际长度。
-
DdrMode：是否启用 DDR（双倍速）。
-
DdrHoldHalfCycle：DDR 半周期保持。
-
SIOOMode：单次指令发送模式。
一般应用场景：
-
使用
HAL_QSPI_Command、HAL_QSPI_Receive、HAL_QSPI_Transmit和HAL_QSPI_AutoPolling时进行必要的命令模式配置。
3）QSPI_AutoPollingTypeDef
QSPI_AutoPollingTypeDef 是 STM32 HAL 库中用于配置 QSPI 自动轮询模式的结构体。自动轮询模式常用于等待外部 Flash完成擦除或编程操作，通过自动读取状态寄存器判断操作是否结束，提高效率和响应速度。

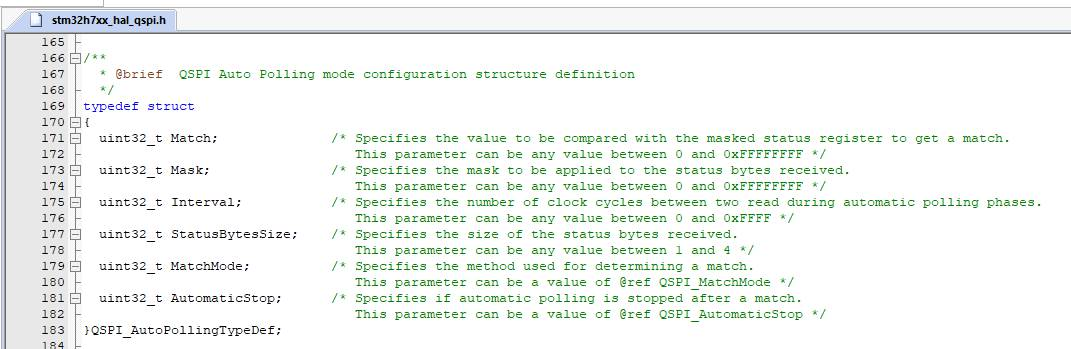

这个结构体一般定义在工程中：
\Libraries\STM32H7xx_HAL_Driver\Inc\stm32h7xx_hal_qspi.h
主要字段说明如下：
-
Match：目标匹配值。用于与读取到的状态寄存器（经过掩码 Mask）进行比较，判断是否达到指定状态（如空闲）。
-
Mask：掩码值。对 Flash 返回的状态字节进行掩码处理，只比较关心的位（如 GD25Q64E 的“忙”位）。
-
Interval：自动轮询间隔时钟周期数。决定每次状态寄存器轮询之间的等待时间，单位为 QSPI 时钟周期。
-
StatusBytesSize：状态字节数。设置每次读回的状态寄存器长度。
-
MatchMode：匹配方式。指定比较的判定方法，如全部匹配或部分匹配。
-
AutomaticStop：自动停止。轮询到匹配状态后自动停止。
应用场景：
-
在 BSP 驱动中，自动轮询模式通常用于等待 Flash 完成写入或擦除操作。比如，先发起擦除命令，再配置
QSPI_AutoPollingTypeDef，调用HAL_QSPI_AutoPolling()轮询状态寄存器的“忙”位（BUSY），直到 Flash 空闲后再进行后续操作。

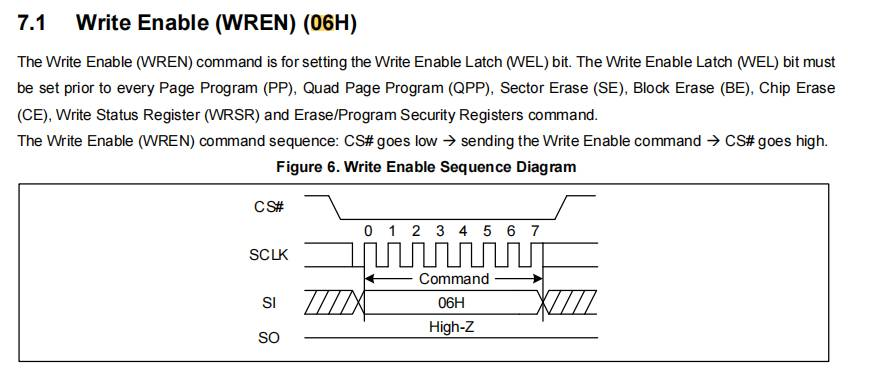

1、写使能
在 GD25Q64E 进行写入或擦除操作前，必须先执行“写使能”操作。写使能的流程如下：
-
发送写使能指令
0x06 向 Flash 发送0x06指令（WREN），使能后续的写/擦除操作。 -
轮询状态寄存器 可选步骤：轮询状态寄存器1的 WEL（写使能锁存）位（位1）是否被置位，确保写使能成功。
这是最终要的一个操作，奠定了之后的一切写入和擦除操作。

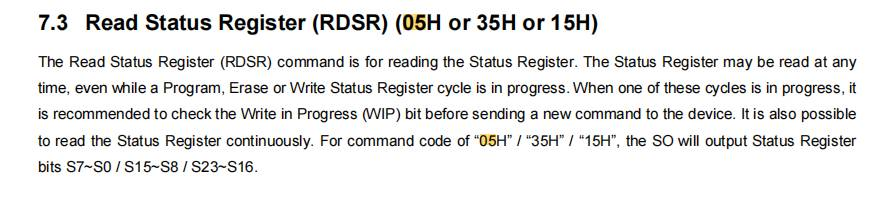

我们根据这个Flash数据手册中 Read Status Register (RDSR) 章节，可知 0x05 0x35 0x15 每个命令可以读取一个字节（8Bits）的数据，所以24bits的状态信息需要3个命令才能完全读取：
| 命令 | 对应的Bit位数 |
|---|---|
| 0x05 | 第0位到第7位 （S0 ~ S7） |
| 0x35 | 第8位到第15位 （S8 ~ S15） |
| 0x15 | 第16位到第24位（S16 ~ S23） |

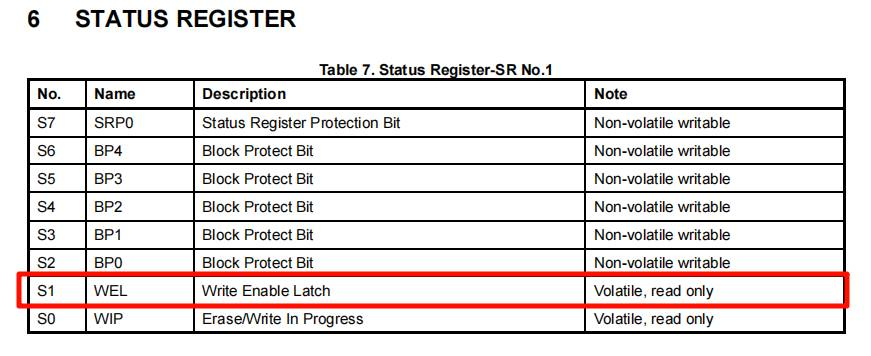

我们需要的是 WEL（写使能锁存） 这个状态，所以我们查询 STATUS REGISER 表格可以看到 WEL 状态位于 S1 也就是位 1
所以我们只需要读状态寄存器的第一个字节即可，用 0x05 这个命令。
首先在 BSP\QuadSPI-Flash\bsp_qspi_gd25q64e.h 中定义相关的寄存器：
#define QSPI_CMD_WRITE_ENABLE 0x06 /* 写使能 */#define GD25Q64E_CMD_READ_STATUS_1 0x05 /* 读取状态寄存器第0位到第7位（S0 ~ S7） */
#define GD25Q64E_CMD_READ_STATUS_2 0x35 /* 读取状态寄存器第8位到第15位（S8 ~ S15） */
#define GD25Q64E_CMD_READ_STATUS_3 0x15 /* 读取状态寄存器第16位到第23位（S16 ~ S23） */在 BSP\QuadSPI-Flash\bsp_qspi_gd25q64e.h 中开始编写函数：
/******************************************************************* 函 数 名 称：QSPI_PollingWEL* 函 数 说 明：等待写使能位(WEL)被置位* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备 注：无
******************************************************************/
static int QSPI_PollingWEL(void)
{QSPI_CommandTypeDef sCommand = {0};QSPI_AutoPollingTypeDef sConfig = {0};sCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */sCommand.Instruction = GD25Q64E_CMD_READ_STATUS_1; /* 读取状态寄存器1命令 */sCommand.AddressMode = QSPI_ADDRESS_NONE; /* 无地址模式 */sCommand.DataMode = QSPI_DATA_1_LINE; /* 一线数据模式 */sConfig.Mask = 0x02; /* 只关心WEL位 */sConfig.Match = 0x02; /* WEL位为1 */sConfig.MatchMode = QSPI_MATCH_MODE_AND; /* AND匹配模式 */sConfig.StatusBytesSize = 1; /* 状态寄存器1有1个字节 */sConfig.Interval = 0x10; /* 轮询间隔为16个QSPI时钟周期 */sConfig.AutomaticStop = QSPI_AUTOMATIC_STOP_ENABLE; /* 自动停止轮询 */if (HAL_QSPI_AutoPolling(&hqspi, &sCommand, &sConfig, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;return 0;
}-
功能： 用于自动轮询 GD25Q64E 的状态寄存器1（SR1，指令 0x05），等待 WEL（Write Enable Latch，位1）被置位，确保写使能命令已经生效。
-
实现流程
-
构造 QSPI 命令结构体，设置为一线指令模式，指令为读取状态寄存器1（0x05），无地址，一线数据模式。
-
构造自动轮询配置结构体，只关心 WEL 位（Mask=0x02），匹配条件为 WEL=1（Match=0x02），其它参数如轮询间隔、匹配模式等根据实际设置。
-
调用
HAL_QSPI_AutoPolling自动轮询芯片状态，直到 WEL 位被置位或超时。 -
成功返回 0，失败返回 1。
-
-
典型用法： 作为写使能命令后的状态确认步骤，确保芯片状态正确，避免后续写/擦除失败。
/******************************************************************* 函 数 名 称：QSPI_WriteEnable* 函 数 说 明：发送写使能命令，并等待WEL位被置位* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备 注：无
******************************************************************/
static int QSPI_WriteEnable(void)
{QSPI_CommandTypeDef sCommand = {0};sCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */sCommand.Instruction = GD25Q64E_CMD_WRITE_ENABLE; /* 写使能命令 */sCommand.AddressMode = QSPI_ADDRESS_NONE; /* 无地址模式 */sCommand.DataMode = QSPI_DATA_NONE; /* 无数据模式 *//* 发送写使能命令 */if (HAL_QSPI_Command(hqspi, &sCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;/* 等待WEL位被置位 */return QSPI_Polling_Wait_WEL();
}-
函数说明：用于向 GD25Q64E Flash 芯片发送写使能命令（WREN，0x06），并等待写使能锁存位（WEL）被置位，以允许后续的写入或擦除操作。
-
实现流程
-
构造 QSPI 命令结构体，设置为一线指令模式，指令为写使能命令（0x06），无地址、无数据模式。
-
调用
HAL_QSPI_Command发送写使能命令。 -
命令发送成功后，调用
QSPI_PollingWEL轮询状态寄存器，等待 WEL 位被置位（即写使能生效）。 -
若整个过程成功，返回 0，否则返回 1。
-
-
典型用法： 写入或擦除 Flash 前，需先调用此函数以保证芯片处于可写状态。
2、使能四线模式
Flash芯片上电默认是普通SPI模式，也没有使能四线读写，所以我们需要设置下Flash的模式。

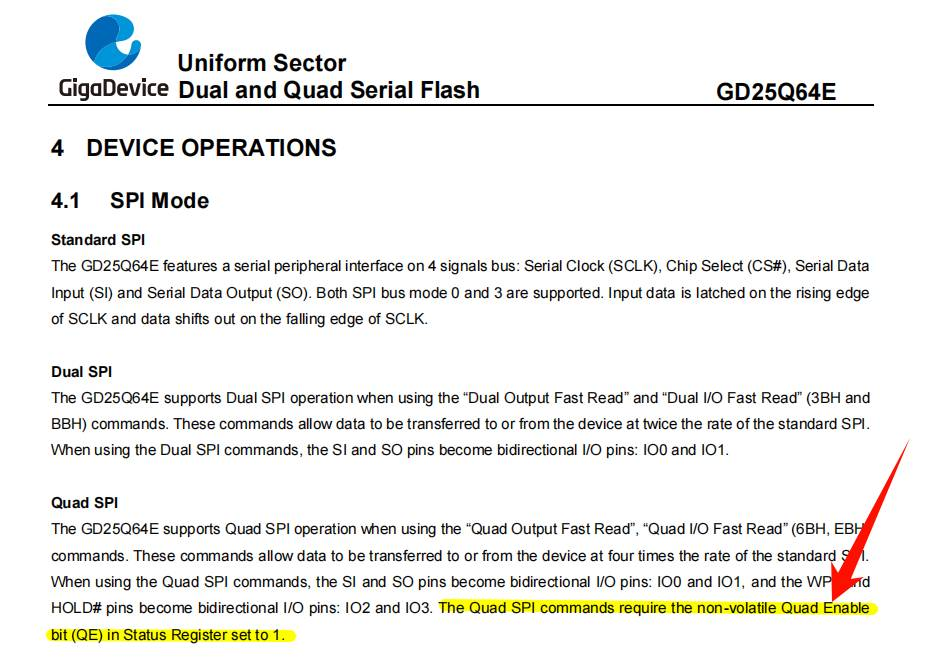

从Flash的数据手册中可知：若需使用QSPI四线读写，须先使能QE（Quad Enable）位。
从状态寄存器中可以得知：QE的使能位在 24 个Bit中的 第 9 位。
而且，在Note中看到的是 Non-volatile writable 掉电不丢失，所以我们可以将流程这样设计：
-
读取 SR2，检查 QE 是否已置位。
-
如果未置位，先写使能（WREN）。
-
写 SR2，把 QE 位置 1。
-
轮询 BUSY，等待操作完成。

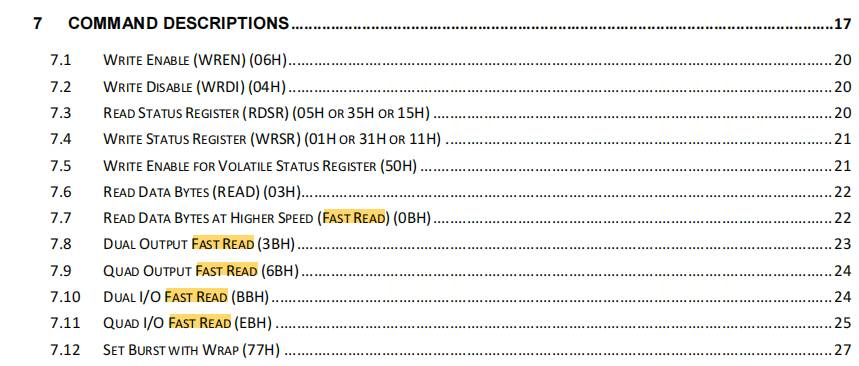

我们查看命令列表看到，写状态寄存器使用 0x01/0x31/0x11 这三个命令，分别对应的状态寄存器的位数是：
| 命令 | 对应的Bit位数 |
|---|---|
| 0x01 | 第0位到第7位 （S0 ~ S7） |
| 0x31 | 第8位到第15位 （S8 ~ S15） |
| 0x11 | 第16位到第24位（S16 ~ S23） |

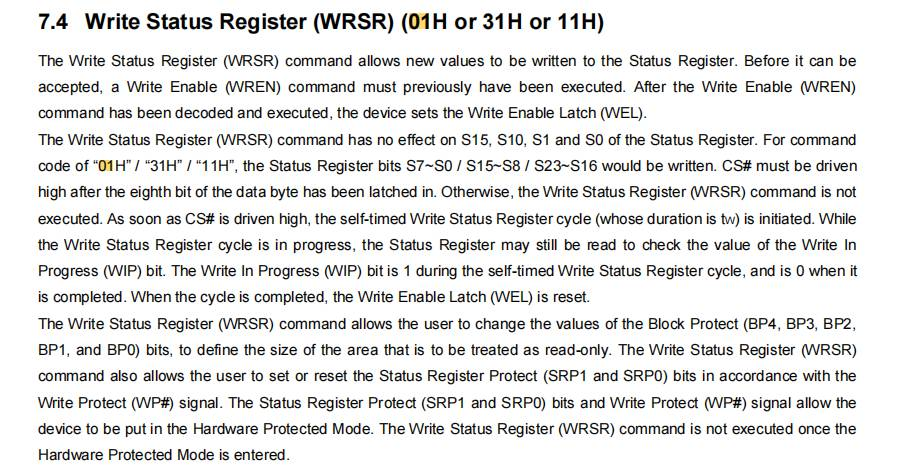

同时我们从这段文字中提取到了两个很重要的信息：
-

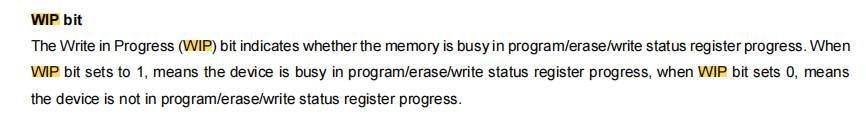

写入的过程中会使能 WIP 的状态位，直到写入完成。
-
WIP位处于状态寄存器的第0位。

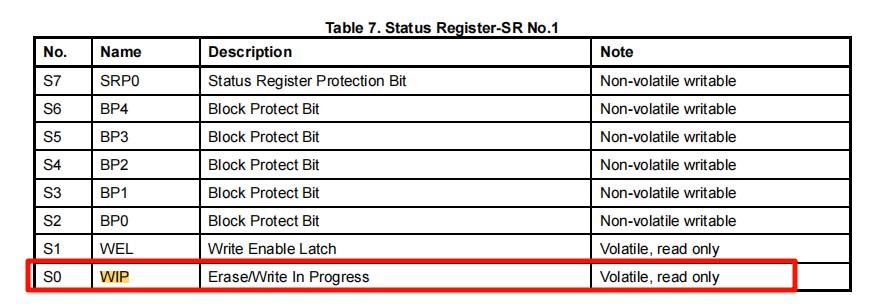

我们继续查看状态寄存器表，发现了Flash擦除和页编程的时候都会使能这个寄存器
首先在 BSP\QuadSPI-Flash\bsp_qspi_gd25q64e.h 中进行相关的定义：
#define GD25Q64E_CMD_WRITE_STATUS_1 0x01 /* 写状态寄存器第0位到第7位（S0 ~ S7） */
#define GD25Q64E_CMD_WRITE_STATUS_2 0x31 /* 写状态寄存器第8位到第15位（S8 ~ S15） */
#define GD25Q64E_CMD_WRITE_STATUS_3 0x11 /* 写状态寄存器第16位到第23位（S16 ~ S23） */在 BSP\QuadSPI-Flash\bsp_qspi_gd25q64e.h 中开始编写函数：
/******************************************************************* 函 数 名 称：QSPI_PollingWIP* 函 数 说 明：等待状态位(WIP)被置0，擦除和页编程的时候WIP位会被置位1* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备 注：无
******************************************************************/
static int QSPI_PollingWIP(void)
{QSPI_CommandTypeDef FlashCommand = {0};QSPI_AutoPollingTypeDef PollConfig = {0};FlashCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */FlashCommand.AddressSize = QSPI_ADDRESS_24_BITS; /* 24位地址 */FlashCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE; /* 无交替字节 */FlashCommand.Instruction = GD25Q64E_CMD_WRITE_STATUS_1; /* 读取状态寄存器1命令 */FlashCommand.AddressMode = QSPI_ADDRESS_NONE; /* 无地址模式 */FlashCommand.DataMode = QSPI_DATA_1_LINE; /* 一线数据模式 */FlashCommand.SIOOMode = QSPI_SIOO_INST_EVERY_CMD; /* 每次传输都发指令 */FlashCommand.DummyCycles = 0; /* 无需指令空闲周期 */PollConfig.Mask = 0x01; /* 只关心WIP位 */PollConfig.Match = 0x00; /* WIP位为0 */PollConfig.MatchMode = QSPI_MATCH_MODE_AND; /* AND匹配模式 */PollConfig.StatusBytesSize = 1; /* 状态寄存器1有1个字节 */PollConfig.Interval = 0x10; /* 轮询间隔为16个QSPI时钟周期 */PollConfig.AutomaticStop = QSPI_AUTOMATIC_STOP_ENABLE; /* 自动停止轮询 *//* 轮询WIP位，会不断的查询目标寄存器的数值，直到WIP位被置位 */if (HAL_QSPI_AutoPolling(&hqspi, &FlashCommand, &PollConfig, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;return 0;
}此函数的作用就是轮询等待状态寄存器中的WIP位被置0，也就是等待写入/擦除操作结束。
/******************************************************************* 函 数 名 称：QSPI_EnableQuadMode* 函 数 说 明：使能四线模式* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备 注：无
******************************************************************/
static int QSPI_EnableQuadMode(void)
{uint8_t Sr2 = 0;QSPI_CommandTypeDef FlashCommand = {0};/* 读 SR2 */FlashCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */FlashCommand.AddressMode = QSPI_ADDRESS_NONE; /* 无地址模式 */FlashCommand.DataMode = QSPI_DATA_1_LINE; /* 一线数据模式 */FlashCommand.Instruction = GD25Q64E_CMD_READ_STATUS_2; /* 读取状态寄存器2命令 */FlashCommand.NbData = 1; /* 读取1个字节 */if (HAL_QSPI_Command(&hqspi, &FlashCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;if (HAL_QSPI_Receive(&hqspi, &Sr2, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;/* 如果已经是四线模式，则直接返回 */if (Sr2 & 0x02) return 0; /* 写使能 */if (QSPI_WriteEnable() != 0) return 1;/* 写SR2 */uint8_t WriteSR2 = (Sr2 | 0x02);FlashCommand.Instruction = GD25Q64E_CMD_WRITE_STATUS_2; /* 写状态寄存器2命令 */FlashCommand.DataMode = QSPI_DATA_1_LINE; /* 一线数据模式 */FlashCommand.NbData = 1; /* 发送1个字节 */if (HAL_QSPI_Command(&hqspi, &FlashCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;if (HAL_QSPI_Transmit(&hqspi, &WriteSR2, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;/* 等待WIP位被清0 */return QSPI_PollingWIP();
}此函数首先读取了 QE 的状态位判断是不是已经被置 1 ，如果已经置1则直接返回，否则使用相关的写入命令对QE位进行修改，然后等待写入结束（WIP置0）。
3、读取ID

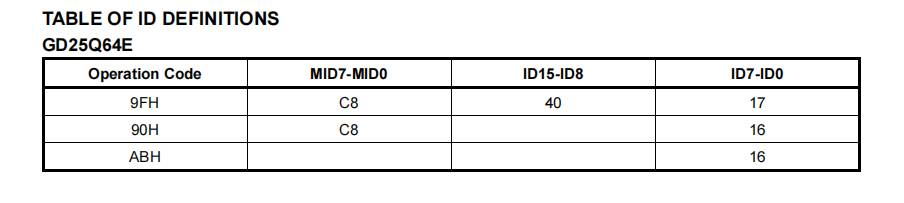

阅读 Flash 的数据手册，看到了ID定义表：

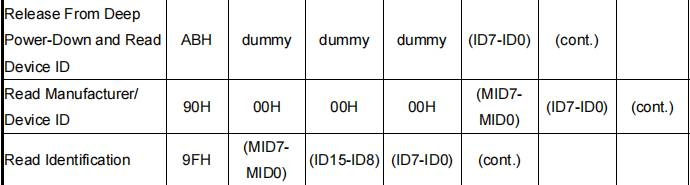

我们可以看到有好个类ID的读取命令：
其中 MID 是厂家ID，ID 是设备ID，我们读取使用 0x9F 命令即可，直接读取三个字节：厂家编号+设备编号+容量信息
首先在 BSP\QuadSPI-Flash\bsp_qspi_gd25q64e.h 中进行相关的定义：
#define GD25Q64E_CMD_READ_ID 0x9F /* 读取器件ID */在 BSP\QuadSPI-Flash\bsp_qspi_gd25q64e.c 中开始编写函数：
/******************************************************************* 函 数 名 称：QSPI_ReadFlashID* 函 数 说 明：读取Flash ID* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备 注：无
******************************************************************/
int QSPI_ReadFlashID(uint8_t *mid, uint8_t *did, uint8_t *uid)
{QSPI_CommandTypeDef FlashCommand = {0};uint8_t id[3] = {0};FlashCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */FlashCommand.AddressSize = QSPI_ADDRESS_24_BITS; /* 24位地址 */FlashCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE; /* 无交替字节 */FlashCommand.AddressMode = QSPI_ADDRESS_NONE; /* 无地址模式 */FlashCommand.DdrMode = QSPI_DDR_MODE_DISABLE; /* 关闭DDR模式 */FlashCommand.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY; /* DDR模式下的时钟延迟 */FlashCommand.Instruction = GD25Q64E_CMD_READ_ID; /* 读取器件ID命令 */FlashCommand.DataMode = QSPI_DATA_1_LINE; /* 一线数据模式 */FlashCommand.SIOOMode = QSPI_SIOO_INST_EVERY_CMD; /* 每次传输都发指令 */FlashCommand.NbData = 3; /* 读取3个字节 */FlashCommand.DummyCycles = 0; /* 无需指令空闲周期 *//* 发送读取ID命令 */if (HAL_QSPI_Command(&hqspi, &FlashCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;/* 读取ID数据 */if (HAL_QSPI_Receive(&hqspi, id, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;/* 解析ID数据 */if (mid != NULL) *mid = id[0];if (did != NULL) *did = id[1];if (uid != NULL) *uid = id[2];return 0;
}用于读取 GD25Q64E Flash 芯片的器件 ID。通过发送 读取ID命令（0x9F） ，获取芯片厂商、型号和容量信息，用于芯片识别和初始化自检。
-
mid：指向存放厂家ID的指针（Manufacturer ID），兆易创新为
0xC8 -
did：指向存放器件型号ID的指针（Device ID），GD25Q64E为
0x40 -
uid：指向存放容量ID的指针（Unique ID/Memory Capacity），GD25Q64E为
0x17 -
三者均可为
NULL，若不需要某项ID可传NULL
4、解除写保护
这个其实不是非必要的，以防外一擦除或者写入的时候失败，我们设计的这个函数，每次在 Flash 的 Init 时运行一下即可。

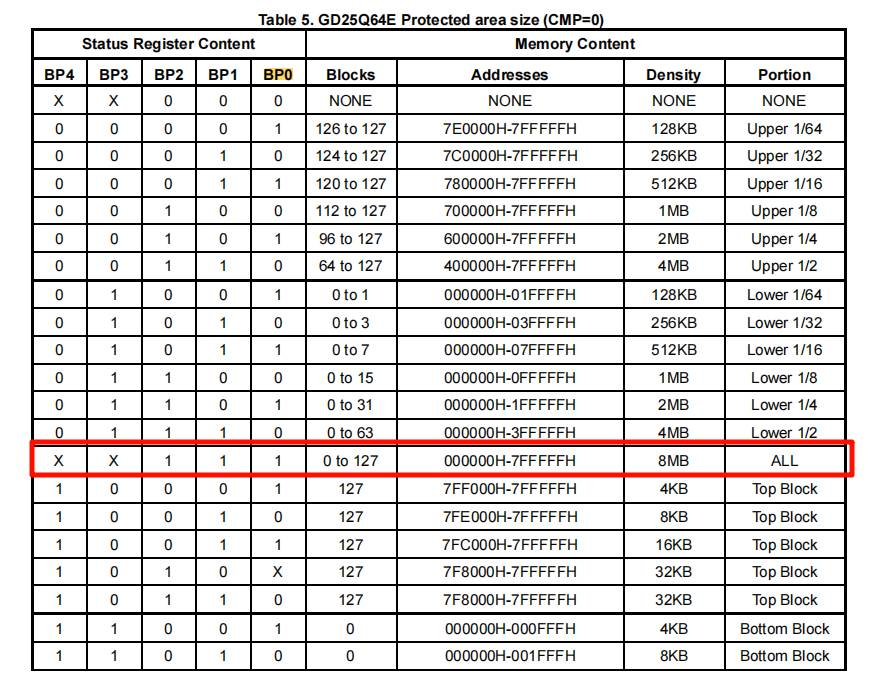

从 Flash 数据手册的这个表里面我们可以看到，无论CMP等于几，只要我们将BP0、BP1和BP2置1，那么所有的保护都会关闭。
而BP0、BP1和BP2在状态寄存器的 S2 ~ S4 位，而且是在第一个字节中。
Note 提示了它是掉电不丢失的。
在 BSP\QuadSPI-Flash\bsp_qspi_gd25q64e.c 中开始编写函数，用于检测并解除保护：
/******************************************************************* 函 数 名 称：QSPI_Unprotect* 函 数 说 明：解除写保护* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备 注：无
******************************************************************/
static int QSPI_Unprotect(void)
{uint8_t ReadSR1 = 0;uint8_t WriteSR1 = 0;QSPI_CommandTypeDef FlashCommand = {0};/* 读 SR1 */FlashCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */FlashCommand.AddressMode = QSPI_ADDRESS_NONE; /* 无地址模式 */FlashCommand.DataMode = QSPI_DATA_1_LINE; /* 一线数据模式 */FlashCommand.Instruction = GD25Q64E_CMD_READ_STATUS_1; /* 读取状态寄存器1命令 */FlashCommand.NbData = 1; /* 读取1个字节 */if (HAL_QSPI_Command(&hqspi, &FlashCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;if (HAL_QSPI_Receive(&hqspi, &ReadSR1, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;/* 将BP0、BP1和BP2置1（分别是SR1的S2/S3/S4位）*/WriteSR1 = (ReadSR1 | 0x1C); // 0x1C: 00011100/* 写使能 */if (QSPI_WriteEnable() != 0) return 1;/* 写SR1 */FlashCommand.Instruction = GD25Q64E_CMD_WRITE_STATUS_1; /* 写状态寄存器1命令 */FlashCommand.DataMode = QSPI_DATA_1_LINE; /* 一线数据模式 */FlashCommand.NbData = 1; /* 发送1个字节 */if (HAL_QSPI_Command(&hqspi, &FlashCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;if (HAL_QSPI_Transmit(&hqspi, &WriteSR1, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;/* 等待WIP位被清0 */return QSPI_PollingWIP();
}用于解除 GD25Q64E Flash 的写保护，具体做法是将状态寄存器1 (SR1) 的 Block Protect 位 BP0、BP1、BP2（分别对应 SR1 的 S2、S3、S4 位）全部置为 1，从而实现解锁或取消保护指定的存储区域。这个函数可以在BSP初始化的时候运行一下！
5、擦除扇区（Sector）
我们从Flash手册的开头 FEATURES 中可以了解到扇区的大小是 4KB，块是 32KB 或者 64KB 的，也就是我们操作扇区的时候，擦除起始地址必须是被目标扇区整除的。

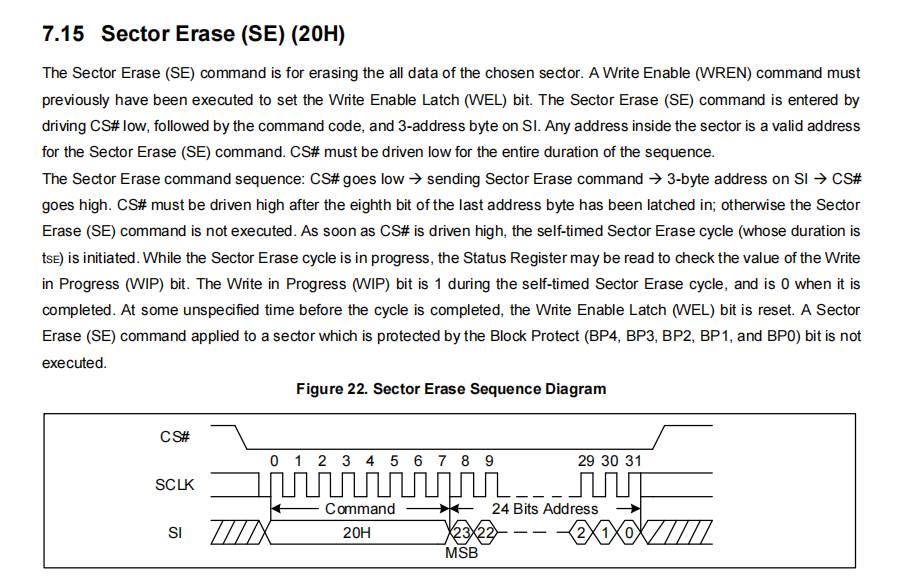

查看相关的命令（0x20）：
其中提到了三个点
-
必须先写使能，然后等待
WEL标志被置位。 -
在擦除期间，可以查看WIP标志位，当为1时还在擦除，为0时则完成擦除，可以用这个来判断擦除完成。
-
如果被
BP0 ~ BP4所设置为保护区域，那么擦除操作将无效。
所以我们针对这三个点进行代码的编写，首先是写使能，这个之前已经实现过了，而且里面还包含了WEL标志置位的等待函数。
接下来就可以编写具体的擦除函数了，首先在.h定义命令：
#define GD25Q64E_CMD_ERASE_SECTOR_4KB 0x20 /* 扇区擦除，擦除大小为4KB */
#define GD25Q64E_CMD_ERASE_SECTOR_32KB 0x52 /* 扇区擦除，擦除大小为32KB */
#define GD25Q64E_CMD_ERASE_SECTOR_64KB 0xD8 /* 扇区擦除，擦除大小为64KB */然后再 .c 中编写函数：
/******************************************************************* 函 数 名 称：QSPI_EraseFlashSector* 函 数 说 明：擦除扇区* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备 注：擦除大小默认为64KB，SectorAddr必须能被64KB整除。
******************************************************************/
int QSPI_EraseFlashSector(uint32_t SectorAddr)
{QSPI_CommandTypeDef FlashCommand = {0};/* 写使能 */if (QSPI_WriteEnable() != 0) return 1;FlashCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */FlashCommand.AddressSize = QSPI_ADDRESS_24_BITS; /* 24位地址 */FlashCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE; /* 无交替字节 */FlashCommand.DdrMode = QSPI_DDR_MODE_DISABLE; /* 关闭DDR模式 */FlashCommand.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY; /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 *//** 注意：GD25Q64E的扇区擦除命令是0x20，擦除大小为4KB* 如果需要擦除32KB或64KB，可以使用0x52或0xD8命令* 这里为了速度快，统一使用64KB扇区擦除命令* SectorAddr必须能被64KB整除* 可选命令：* GD25Q64E_CMD_ERASE_SECTOR_4KB （扇区擦除，擦除大小为4KB）* GD25Q64E_CMD_ERASE_SECTOR_32KB （扇区擦除，擦除大小为32KB）* GD25Q64E_CMD_ERASE_SECTOR_64KB （扇区擦除，擦除大小为64KB）*/FlashCommand.Instruction = GD25Q64E_CMD_ERASE_SECTOR_64KB; /* 64KB扇区擦除命令 */FlashCommand.Address = SectorAddr; /* 扇区地址，要确保能被目标扇区大小整除 */FlashCommand.AddressMode = QSPI_ADDRESS_1_LINE; /* 一线地址模式 */FlashCommand.DataMode = QSPI_DATA_NONE; /* 不发送数据 */FlashCommand.SIOOMode = QSPI_SIOO_INST_EVERY_CMD; /* 每次传输都发指令 */FlashCommand.DummyCycles = 0; /* 无需指令空闲周期 *//* 发送扇区擦除命令 */if (HAL_QSPI_Command(&hqspi, &FlashCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;/* 等待WIP位被清0 */return QSPI_PollingWIP();
}用于擦除 GD25Q64E Flash 芯片的一个扇区（Sector），默认擦除大小为 64KB。用户只需传入待擦除的扇区首地址，函数会完成整个擦除流程。
-
GD25Q64E 支持 4KB、32KB 和 64KB 三种扇区擦除命令（0x20、0x52、0xD8），本函数选择速度较快的 64KB 擦除命令。
-
必须保证传入的 SectorAddr 为 64KB 对齐，否则可能擦除到错误的区域。
-
擦除操作不可逆，数据会被彻底清除。
具体的擦除时间可以参照 Flash 的数据手册末尾表格
6、擦除整个芯片
整个操作很慢，所以一般情况下我们不使用，作为储备函数使用。
我们直接在 .h 中定义：
#define GD25Q64E_CMD_ERASE_CHIP 0xC7 /* 芯片全擦除 */在 .c 中编写函数：
/******************************************************************* 函 数 名 称：QSPI_EraseFlashChip* 函 数 说 明：擦除整个芯片* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备 注：慎用，会擦除整个芯片，速度非常慢，大约需要几十秒！
******************************************************************/
int QSPI_EraseFlashChip(void)
{QSPI_CommandTypeDef FlashCommand = {0};/* 写使能 */if (QSPI_WriteEnable() != 0) return 1;FlashCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */FlashCommand.AddressSize = QSPI_ADDRESS_24_BITS; /* 24位地址 */FlashCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE; /* 无交替字节 */FlashCommand.DdrMode = QSPI_DDR_MODE_DISABLE; /* 关闭DDR模式 */FlashCommand.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY; /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 */FlashCommand.Instruction = GD25Q64E_CMD_ERASE_CHIP; /* 全芯片擦除命令 */FlashCommand.Address = 0; /* 无需传入地址 */FlashCommand.AddressMode = QSPI_ADDRESS_1_LINE; /* 一线地址模式 */FlashCommand.DataMode = QSPI_DATA_NONE; /* 不发送数据 */FlashCommand.SIOOMode = QSPI_SIOO_INST_EVERY_CMD; /* 每次传输都发指令 */FlashCommand.DummyCycles = 0; /* 无需指令空闲周期 *//* 发送扇区擦除命令 */if (HAL_QSPI_Command(&hqspi, &FlashCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;/* 等待WIP位被清0 */return QSPI_PollingWIP();
}这里我们不需要发送地址，也无需发送数据等待即可。

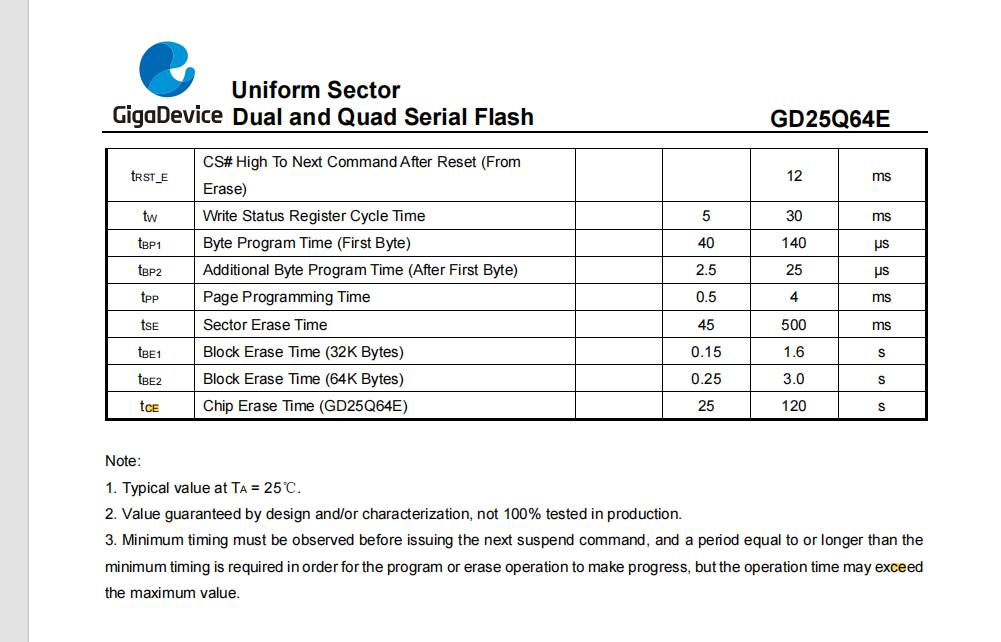

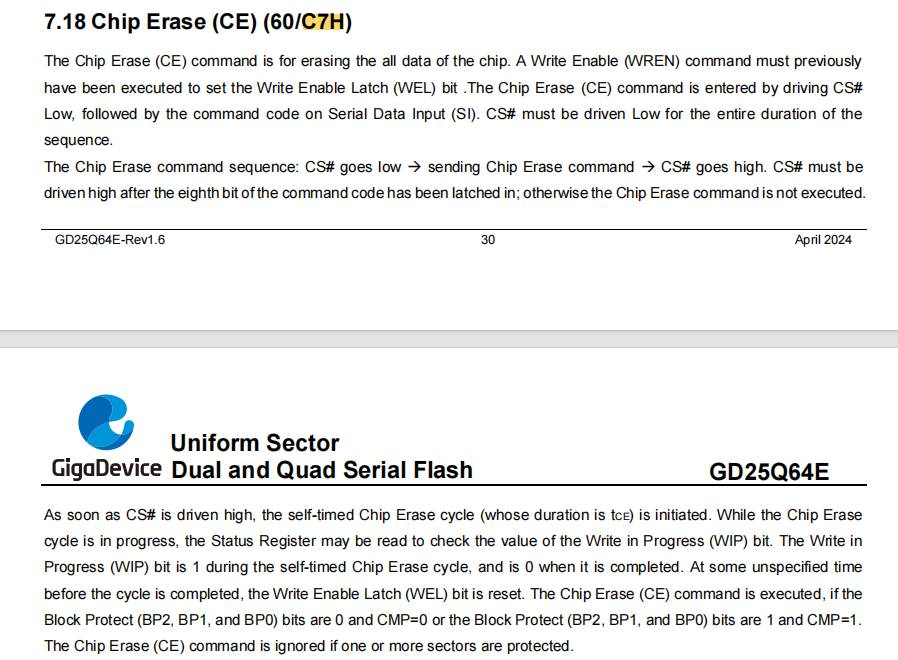

具体的擦除时间可以参照 Flash 的数据手册：
7、页编程（写入数据）
首先我们解释下页编程这个概念：
-
页编程（Page Program）是 NOR Flash（GD25Q64E 属于 NOR）写入数据的基本单位。
-
Flash 芯片的存储空间被划分为若干“页”（page），每一页通常是 256 字节。
-
一次编程操作最多只能向一个页写入（即每次最多写 256 字节，从页的起始地址到页的结束地址）。
-
如果写入数据跨越两个页，会自动在下一次编程命令中继续写入下一页。
-
页编程的好处：
-
可以高效地管理写入，减少对存储单元的损耗。
-
避免写入超出页界限导致数据错乱。
-
我们可以直接理解成写入操作即可。
我们查看 Flash 的数据手册，可以看到有以下这些和页相关的命令：
0x02 (PP) 和 0x32 (Quad Page Program) 都是页编程命令，用于向 Flash 芯片写入（编程）数据。
-
0x02 (Page Program) ：用普通 SPI 总线写数据。
-
0x32 (Quad Page Program) ：用 QSPI 四线模式写数据（速度快）。
0x75(PES) 、0x7A(PER) 和 0x42 是一些其他的命令：
-
0x75 (PES) ：暂停程序/擦除过程
-
0x7A (PER) ：恢复程序/擦除过程
-
0x42：向安全寄存器写入数据
我们直接用快速四线写入命令（0x32）作为基本的写入操作，首先在 .h 定义：
#define GD25Q64E_CMD_PAGE_PROGRAM 0x02 /* 页编程 */
#define GD25Q64E_CMD_QUAD_PAGE_PROGRAM 0x32 /* 四线快速页编程（快速写入） */然后在 .c 编写函数：
/******************************************************************* 函 数 名 称：QSPI_WriteFlash* 函 数 说 明：快速利用页编程写入Flash数据，标准页大小为256Byte。* 函 数 形 参：PageAddr：页地址，要确保能被256Byte整除* pData：数据缓冲区指针* totalSize：写入数据大小，最大不能超过256Byte* 函 数 返 回：0：成功 1：失败* 备 注：
******************************************************************/
int QSPI_WriteFlash(uint32_t PageAddr, uint8_t *pData, uint32_t totalSize)
{QSPI_CommandTypeDef FlashCommand = {0};/* 写使能 */if (QSPI_WriteEnable() != 0) return 1;FlashCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */FlashCommand.AddressSize = QSPI_ADDRESS_24_BITS; /* 24位地址 */FlashCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE; /* 无交替字节 */FlashCommand.DdrMode = QSPI_DDR_MODE_DISABLE; /* 关闭DDR模式 */FlashCommand.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY; /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 */FlashCommand.AddressMode = QSPI_ADDRESS_1_LINE; /* 一线地址模式 */FlashCommand.DataMode = QSPI_DATA_4_LINES; /* 四线数据模式 */FlashCommand.SIOOMode = QSPI_SIOO_INST_ONLY_FIRST_CMD; /* 仅第一次传输时发送指令 */FlashCommand.DummyCycles = 0; /* 无需指令空闲周期 */FlashCommand.Instruction = GD25Q64E_CMD_QUAD_PAGE_PROGRAM; /* 四线快速页编程命令 */FlashCommand.Address = PageAddr; /* 页地址，要确保能被256Byte整除 */FlashCommand.NbData = totalSize; /* 写入数据大小 *//* 发送页编程命令 */if (HAL_QSPI_Command(&hqspi, &FlashCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;/* 发送数据 */if (HAL_QSPI_Transmit(&hqspi, pData, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;/* 等待WIP位被清0 */return QSPI_PollingWIP();
}8、读取数据
这算是整个 Flash 最重要的一个步骤，无论是后来的内存映射还是其他的操作，所有的操作都取决于整个读取的速度，我们直接开始看Flash的数据手册：
手册中有这样的几个命令，我们只关注快速读取（fast read），这样确保读取的速度最快！
| 官方命名 | 命令 | 解释 |
|---|---|---|
| READ DATA BYTES (READ) | 0x03 | 最基本的读命令，直接用 SPI 一线模式读取数据。<br />速度较慢，不带 Dummy 时钟。<br />适合初始化、慢速场合。<br /> |
| FAST READ | 0x0B | 比 0x03 快，因为发完地址后加一个 Dummy 字节（8个时钟），紧接着高速输出数据。<br />还是单线 SPI，只是速度提升了。<br />用于有 Dummy 支持的主控，提高读取速度。<br /> |
| DUAL OUTPUT FAST READ | 0x3B | 地址和指令用一线 SPI，数据输出用双线（2线）模式。<br />比普通 SPI 读快一倍，适合 MCU 支持 Dual SPI 的场合。<br /> |
| QUAD OUTPUT FAST READ | 0x6B | 地址和指令用一线 SPI，数据输出用四线（4线）模式（QSPI）。<br />速度比普通 SPI 读快四倍，适合速度要求高的应用。<br /> |
| DUAL I/O FAST READ | 0xBB | 地址、数据都用双线（2线）模式传输。<br />比 Dual Output 更快，因为地址也用双线模式。<br /> |
| QUAD I/O FAST READ | 0xEB | 地址、数据都用四线（QSPI）模式传输。<br />是最快的读操作，适合高性能主控（支持 QSPI）。<br /> |
我们直接使用 【QUAD I/O FAST READ】 接口命令。

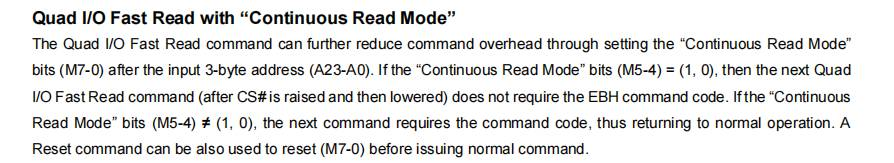

关于我们之后将要使用的 四线快速输入输出读取命令（0xEB） 我们读取数据手册：
这都是 0xEB 这个命令下的语句，从中我们可以读出几个非常重要的信息：
-
当前用的是 1‑4‑4 Quad I/O：指令单线→地址四线→(可选模式字节/Dummy)→数据四线。
-
4‑4‑4(QPI) 模式：指令本身也走 4 线并行（一次输出 4bit×2 个时钟\=1字节）。Flash 需要先执行 “Enter QPI Mode” 指令（绝大多数 GigaDevice 为 0x38，退出是 0xFF，务必查你的 Datasheet QPI 章节确认）。
-
QE\=1 只是允许 Quad I/O，不等于直接使用 4-4-4 模式，也就是 4线指令-4线命令-4线数据
-
QE 置位 1 ≠ 进入 QPI 模式。QE 只是允许使用 1-1-4 / 1-4-4 / 1-1-2 / 1-2-2 等扩展 I/O 操作。若要使用 4-4-4（即指令也 4 线）必须显式发送“进入 QPI 模式”指令
但是但是但是，在手册中没有明显的找到相关的进入4-4-4指令的命令，所以我们使用的是1-4-4模式。
经过实际的代码测试其中有一个关键的参数：Dummy
这是指令空闲时间，之前我们使用单线模式发送一些简单的命令，写入的速度没有达到读取的速度这么高，所以我们不怎么关注于这个参数，现在我们直接把速度拉满，任何一点小小的时序错误都不行，关于这个参数的问题，还是来读Flash的数据手册：

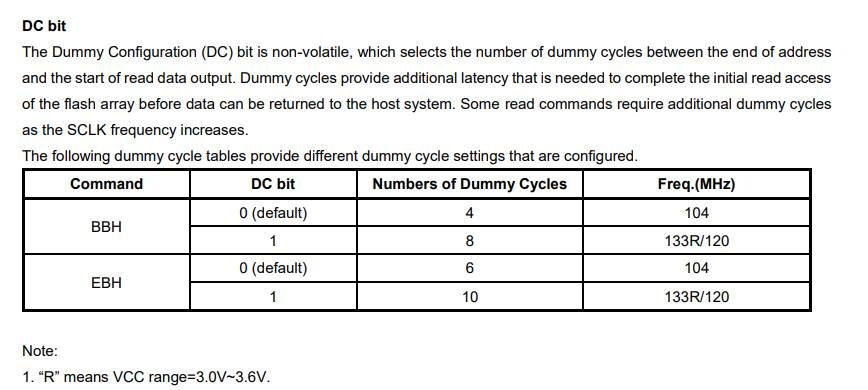

我们发现了这个表格，上面详细的列出了，在DC位置0和置1时速度分别有什么样的变化，我们使用的是 0xEB 这个命令，按照手册来说一般情况下需要选择的是 6 或者 10，但是经过作者的测试，发现这个其实和板子的一些硬件参数也有关系，例如走线，和芯片引脚的配置等等。所以我们要根据实际的情况来进行设置。
下面我先设置为
6进行测试，后面我们再进行一些调整和测试。
在 .h 中定义：
注意：
QSPI_DUMMY_CYCLES_READ_QUAD需要我们最后测试的时候进行调整。目前先设定默认6。
#define QSPI_DUMMY_CYCLES_READ_QUAD 6 /* 四线读取时的指令空闲周期数 */#define GD25Q64E_CMD_READ_DATA 0x03 /* 读取数据 */
#define GD25Q64E_CMD_FAST_READ 0x0B /* 快速读取数据 */
#define GD25Q64E_CMD_FAST_READ_DUAL 0x3B /* 双线快速读取数据 */
#define GD25Q64E_CMD_FAST_READ_QUAD 0x6B /* 四线快速读取数据 */
#define GD25Q64E_CMD_FAST_READ_IO_DUAL 0xBB /* 双线输入输出快速读取数据 */
#define GD25Q64E_CMD_FAST_READ_IO_QUAD 0xEB /* 四线输入输出快速读取数据 */在 .c 中编写函数：
/******************************************************************* 函 数 名 称：QSPI_ReadFlash* 函 数 说 明：快速读取Flash数据，可以超过标准页大小256Byte，不能超过Flash芯片的容量大小* 函 数 形 参：startAddr：数据起始地址* pData：数据缓冲区指针* totalSize：读取数据大小，可以大于标准页256Byte，不能超过Flash芯片容量* 函 数 返 回：0：成功 1：失败* 备 注：
******************************************************************/
int QSPI_ReadFlash(uint32_t startAddr, uint8_t *pData, uint32_t totalSize)
{QSPI_CommandTypeDef FlashCommand = {0};FlashCommand.DdrMode = QSPI_DDR_MODE_DISABLE; /* 关闭DDR模式 */FlashCommand.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY; /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 */FlashCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE; /* 一线指令模式 */FlashCommand.AddressMode = QSPI_ADDRESS_4_LINES; /* 四线地址模式 */FlashCommand.DataMode = QSPI_DATA_4_LINES; /* 四线数据模式 */FlashCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_4_LINES; /* 四线交替字节模式 */FlashCommand.AlternateBytesSize = QSPI_ALTERNATE_BYTES_8_BITS; /* 8位交替字节 */FlashCommand.AlternateBytes = 0x00; /* 模式字节 */FlashCommand.AddressSize = QSPI_ADDRESS_24_BITS; /* 24位地址 */FlashCommand.SIOOMode = QSPI_SIOO_INST_EVERY_CMD; /* 每次传输时发送指令 */FlashCommand.Instruction = GD25Q64E_CMD_FAST_READ_IO_QUAD; /* 四线快速输入输出读取命令 */FlashCommand.Address = startAddr; /* 读取数据的起始地址 */FlashCommand.NbData = totalSize; /* 读取数据的大小 *//* 这个需要根据实际测试结果进行调整 */FlashCommand.DummyCycles = QSPI_DUMMY_CYCLES_READ_QUAD; /* 四线读取时的指令空闲周期数 *//* 发送命令 */if (HAL_QSPI_Command(&hqspi, &FlashCommand, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;/* 读取数据 */if (HAL_QSPI_Receive(&hqspi, pData, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;return 0;
}用于快速读取 GD25Q64E Flash 数据，支持一次读取任意长度（可超过256字节页长），只要不超过芯片总容量。利用 QSPI 四线模式和“快速读”命令，大幅提升读取速度。
-
使用QSPI四线模式，速度远高于普通SPI读取（单线模式）。
-
支持跨页读取，不受256字节页长限制，适合大量数据一次性读取。
-
DummyCycles需要根据主控和Flash速度调整，否则容易读错数据。
-
适合固件升级、资源加载等对速度和批量数据有要求的场景。
测试程序编写
1、Debug串口函数编写
/* 串口简单输出（阻塞方式） */
static void uart_puts(const char *s)
{HAL_UART_Transmit(&huart1, (uint8_t*)s, (uint16_t)strlen(s), 1000);
}static void uart_print_hex(const uint8_t *buf, uint32_t len)
{char out[4];for (uint32_t i = 0; i < len; i++) {static const char HEX[] = "0123456789ABCDEF";out[0] = HEX[(buf[i] >> 4) & 0x0F];out[1] = HEX[ buf[i] & 0x0F];out[2] = ( (i+1) % 16 == 0 ) ? '\n' : ' ';out[3] = 0;HAL_UART_Transmit(&huart1, (uint8_t*)out, (out[2]=='\n')?3:2, 1000);}if (len % 16 != 0) uart_puts("\r\n");
}2、QuadSPI读写测试（重要）
这个很重要，我们要根据这个结果进行测试
QSPI_DUMMY_CYCLES_READ_QUAD的数值，再根据实际的情况进行调整，因为这个数值不稳定容易数据移位而导致读取的数据是错误的。例如：
写入：A0A1A2A3A4A5A6A7A8A9AAABACADAEAF
读出：0A1A2A3A4A5A6A7A8A9AAABACADAEAF
我们可以看到开头的一些数据丢失了，所以这就是
DummyCycles（指令空闲时间）的数值偏大，读取的数据不及时导致开头丢掉了，这时候我们就可以修改DummyCycles的数字减小再次进行测试。
/* Demo：测试 QSPI-Flash的读写步骤：1. 读取 JEDEC ID2. 擦除64K块 -> 写一页 (32字节)3. 直接读取数据查看相关的结果
*/
static void QSPI_TestReadWrite(void)
{uint8_t tx[QSPI_TEST_LEN];uint8_t rx[QSPI_TEST_LEN];uint32_t i;uint8_t mid=0, did=0, uid=0;/* 1. 读取 JEDEC ID */if (QSPI_ReadFlashID(&mid,&did,&uid) != 0) {uart_puts("Read ID Fail\r\n");return;}char msg[80];snprintf(msg, sizeof(msg), "JEDEC ID: %02X %02X %02X\r\n", mid,did,uid);uart_puts(msg);/* 准备写入数据模式递增 */for (i = 0; i < QSPI_TEST_LEN; i++) {tx[i] = (uint8_t)(0xA0 + i);}uart_puts("Erase 64K Block...\r\n");if (QSPI_EraseFlashSector(QSPI_TEST_ADDR) != 0) { uart_puts("Erase Fail\r\n"); return; }uart_puts("Page Program...\r\n");if (QSPI_WriteFlash(QSPI_TEST_ADDR,tx,QSPI_TEST_LEN) != 0) { uart_puts("Program Fail\r\n"); return; }/* 直接读取数据查看相关的结果 */if (QSPI_ReadFlash(QSPI_TEST_ADDR, rx, QSPI_TEST_LEN) != 0) {uart_puts("Read Flash Fail\r\n");return;}uart_puts("TX:\r\n"); uart_print_hex(tx, QSPI_TEST_LEN);uart_puts("RX:\r\n"); uart_print_hex(rx, QSPI_TEST_LEN);int diff = 0; for (i = 0; i < QSPI_TEST_LEN; i++) { if (tx[i] != rx[i]) { diff = 1; break; } }uart_puts(diff?"COMPARE: FAIL\r\n":"COMPARE: OK\r\n");
}main.c的代码如下：
/* USER CODE BEGIN Header */
/********************************************************************************* @file : main.c* @brief : Main program body******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "quadspi.h"
#include "usart.h"
#include "gpio.h"/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "string.h"
#include "stdio.h"
#include "bsp_qspi_gd25q64e.h"/* USER CODE END Includes *//* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD *//* USER CODE END PTD *//* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD *//* USER CODE END PD *//* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM *//* USER CODE END PM *//* Private variables ---------------------------------------------------------*//* USER CODE BEGIN PV */
#define QSPI_TEST_ADDR 0x00000000u /* 64KB边界；确保 <= 8MB */
#define QSPI_TEST_LEN 32 /* 测试字节数(<=256, 一页) */
/* USER CODE END PV *//* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
static void QSPI_TestReadWrite(void);
static void uart_puts(const char *s);
static void uart_print_hex(const uint8_t *buf, uint32_t len);
/* USER CODE END PFP *//* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 *//* USER CODE END 0 *//*** @brief The application entry point.* @retval int*/
int main(void)
{/* USER CODE BEGIN 1 *//* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_QUADSPI_Init();MX_USART1_UART_Init();/* USER CODE BEGIN 2 *//* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */if (QSPI_FlashInit() != 0) {uart_puts("QSPI Init Fail\r\n");Error_Handler();}uart_puts("STM32H750xx Init OK\r\n");/* 运行Flash读写测试 */QSPI_TestReadWrite();while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */}/* USER CODE END 3 */
}/*** @brief System Clock Configuration* @retval None*/
void SystemClock_Config(void)
{RCC_OscInitTypeDef RCC_OscInitStruct = {0};RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};/** Supply configuration update enable*/HAL_PWREx_ConfigSupply(PWR_LDO_SUPPLY);/** Configure the main internal regulator output voltage*/__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE0);while(!__HAL_PWR_GET_FLAG(PWR_FLAG_VOSRDY)) {}/** Initializes the RCC Oscillators according to the specified parameters* in the RCC_OscInitTypeDef structure.*/RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;RCC_OscInitStruct.HSEState = RCC_HSE_ON;RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;RCC_OscInitStruct.PLL.PLLM = 5;RCC_OscInitStruct.PLL.PLLN = 192;RCC_OscInitStruct.PLL.PLLP = 2;RCC_OscInitStruct.PLL.PLLQ = 2;RCC_OscInitStruct.PLL.PLLR = 2;RCC_OscInitStruct.PLL.PLLRGE = RCC_PLL1VCIRANGE_2;RCC_OscInitStruct.PLL.PLLVCOSEL = RCC_PLL1VCOWIDE;RCC_OscInitStruct.PLL.PLLFRACN = 0;if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK){Error_Handler();}/** Initializes the CPU, AHB and APB buses clocks*/RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2|RCC_CLOCKTYPE_D3PCLK1|RCC_CLOCKTYPE_D1PCLK1;RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;RCC_ClkInitStruct.SYSCLKDivider = RCC_SYSCLK_DIV1;RCC_ClkInitStruct.AHBCLKDivider = RCC_HCLK_DIV2;RCC_ClkInitStruct.APB3CLKDivider = RCC_APB3_DIV2;RCC_ClkInitStruct.APB1CLKDivider = RCC_APB1_DIV2;RCC_ClkInitStruct.APB2CLKDivider = RCC_APB2_DIV2;RCC_ClkInitStruct.APB4CLKDivider = RCC_APB4_DIV2;if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4) != HAL_OK){Error_Handler();}
}/* USER CODE BEGIN 4 */
/* 串口简单输出（阻塞方式） */
static void uart_puts(const char *s)
{HAL_UART_Transmit(&huart1, (uint8_t*)s, (uint16_t)strlen(s), 1000);
}static void uart_print_hex(const uint8_t *buf, uint32_t len)
{char out[4];for (uint32_t i = 0; i < len; i++) {static const char HEX[] = "0123456789ABCDEF";out[0] = HEX[(buf[i] >> 4) & 0x0F];out[1] = HEX[ buf[i] & 0x0F];out[2] = ( (i+1) % 16 == 0 ) ? '\n' : ' ';out[3] = 0;HAL_UART_Transmit(&huart1, (uint8_t*)out, (out[2]=='\n')?3:2, 1000);}if (len % 16 != 0) uart_puts("\r\n");
}/* Demo：测试 QSPI-Flash的读写步骤：1. 读取 JEDEC ID2. 擦除64K块 -> 写一页 (32字节)3. 直接读取数据查看相关的结果
*/
static void QSPI_TestReadWrite(void)
{uint8_t tx[QSPI_TEST_LEN];uint8_t rx[QSPI_TEST_LEN];uint32_t i;uint8_t mid=0, did=0, uid=0;/* 1. 读取 JEDEC ID */if (QSPI_ReadFlashID(&mid,&did,&uid) != 0) {uart_puts("Read ID Fail\r\n");return;}char msg[80];snprintf(msg, sizeof(msg), "JEDEC ID: %02X %02X %02X\r\n", mid,did,uid);uart_puts(msg);/* 准备写入数据模式递增 */for (i = 0; i < QSPI_TEST_LEN; i++) {tx[i] = (uint8_t)(0xA0 + i);}uart_puts("Erase 64K Block...\r\n");if (QSPI_EraseFlashSector(QSPI_TEST_ADDR) != 0) { uart_puts("Erase Fail\r\n"); return; }uart_puts("Page Program...\r\n");if (QSPI_WriteFlash(QSPI_TEST_ADDR,tx,QSPI_TEST_LEN) != 0) { uart_puts("Program Fail\r\n"); return; }/* 直接读取数据查看相关的结果 */if (QSPI_ReadFlash(QSPI_TEST_ADDR, rx, QSPI_TEST_LEN) != 0) {uart_puts("Read Flash Fail\r\n");return;}uart_puts("TX:\r\n"); uart_print_hex(tx, QSPI_TEST_LEN);uart_puts("RX:\r\n"); uart_print_hex(rx, QSPI_TEST_LEN);int diff = 0; for (i = 0; i < QSPI_TEST_LEN; i++) { if (tx[i] != rx[i]) { diff = 1; break; } }uart_puts(diff?"COMPARE: FAIL\r\n":"COMPARE: OK\r\n");
}
/* USER CODE END 4 *//*** @brief This function is executed in case of error occurrence.* @retval None*/
void Error_Handler(void)
{/* USER CODE BEGIN Error_Handler_Debug *//* User can add his own implementation to report the HAL error return state */__disable_irq();while (1){}/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/*** @brief Reports the name of the source file and the source line number* where the assert_param error has occurred.* @param file: pointer to the source file name* @param line: assert_param error line source number* @retval None*/
void assert_failed(uint8_t *file, uint32_t line)
{/* USER CODE BEGIN 6 *//* User can add his own implementation to report the file name and line number,ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) *//* USER CODE END 6 */
}

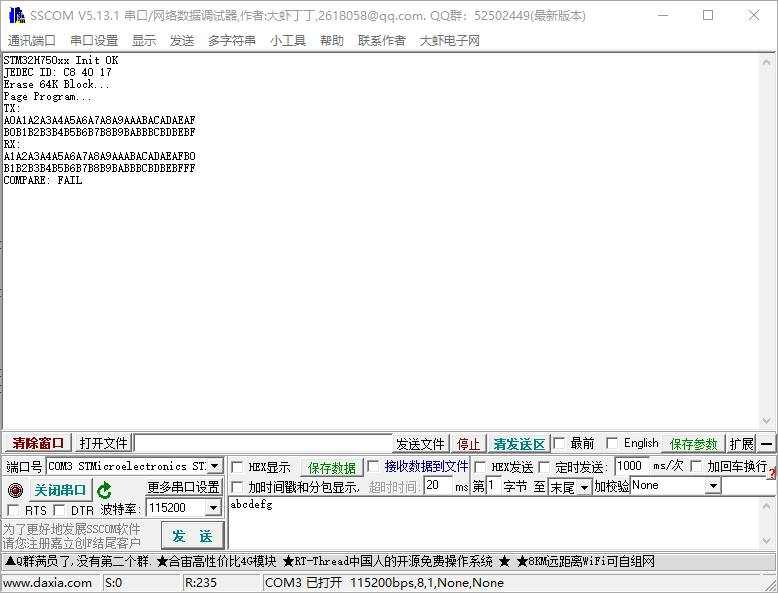

#endif /* USE_FULL_ASSERT */下载程序之后，查看串口Debug输出的数据我们可以发现：
-
ID读取成功，和预期的一致。
-
读取的信息出现了偏移，很明显的是
RX（读取出来的数据）出现了最前面A0这个数据的丢失，这就和我们的DummyCycles数值过大有关，发送指令之后等待的时间过长，导致了数据读取不及时，丢掉了最前面的数据，所以我们需要修改DummyCycles的数值，在前面的《编写BSP驱动/读取数据》章节中我们定义的QSPI_DUMMY_CYCLES_READ_QUAD是6（使用的默认值），我们接下来开始将这个数字逐步-1，直到最后的对别结果是完全正确的才可以。

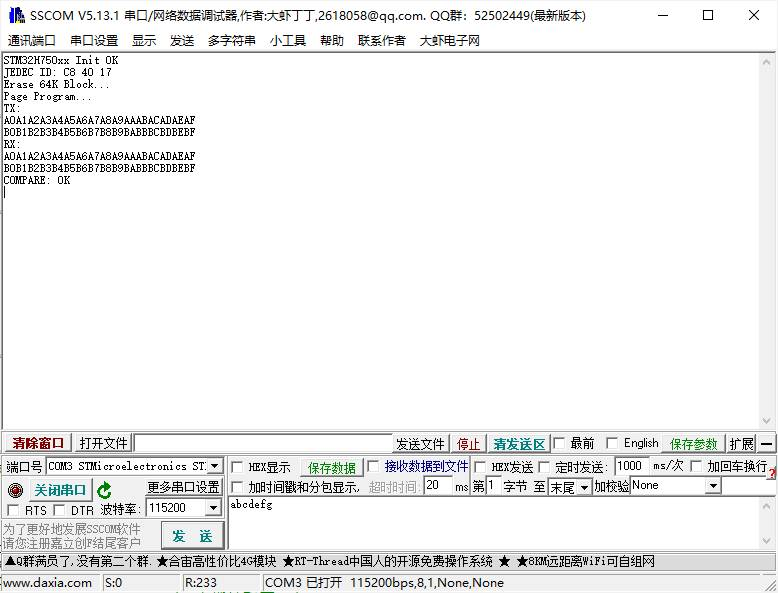

经过两次测试，发现当QSPI_DUMMY_CYCLES_READ_QUAD为4的时候数据是正确的，所以我们可以将这个数字固定下来了，就直接使用4。
至此读写测试就全部完成了。
工程文件
