MATLAB单相半波整流电路

带阻性负载

---

简单介绍一下整流的过程。

整流：就是交流变直流的过程，我们知道，电网的交流电都是220V,频率50HZ（注意为有效值Vrms 幅值为331V ），那如何转换成直流电呢，首先要了解，直流和交流的概念。

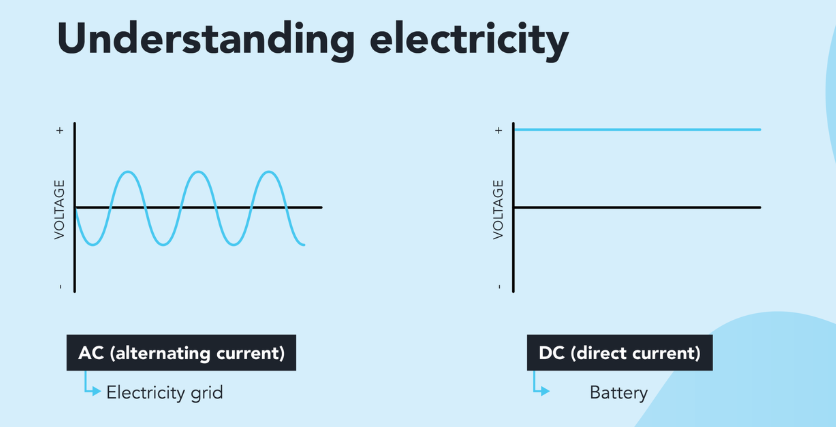

简单说就是直流源是方向是固定的，交流源方向是周期变化的。

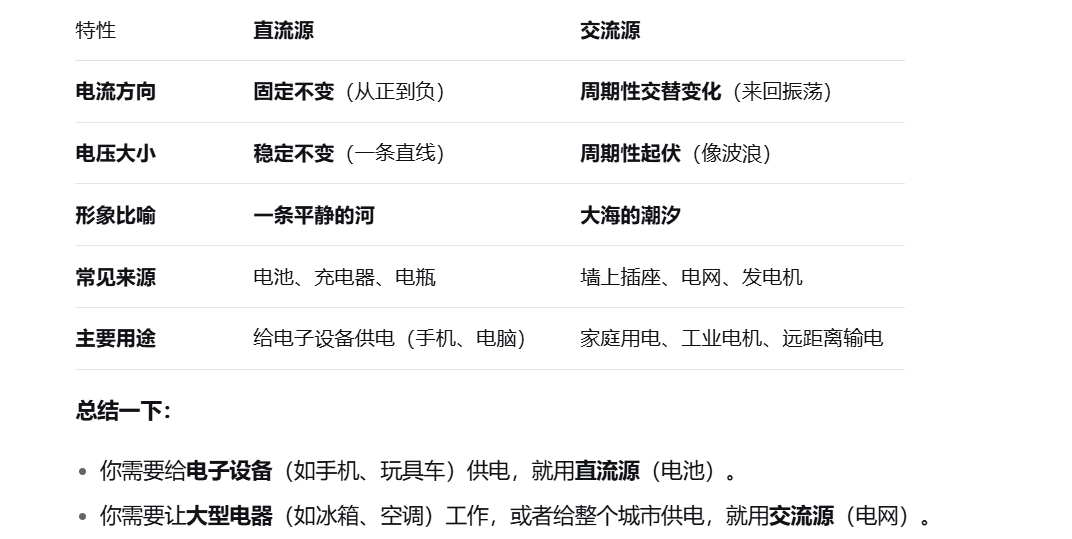

下面举例判断：

那么如何把交流源转变成直流源，（如何以万变应不变）

这个时候就要拿出电力电子的书翻一翻了！

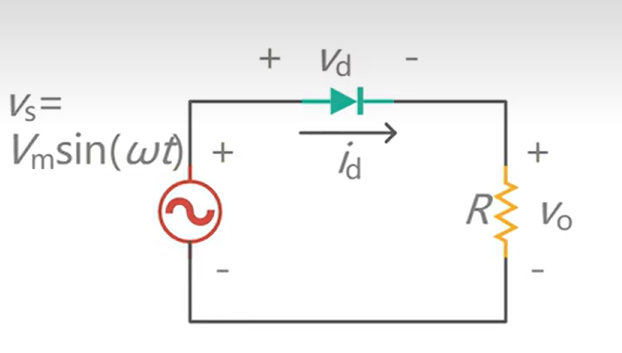

来看一个很经典的电路：单相半波整流电路带阻性负载，带大家由浅入深！（图片引用B站西瓜粥老师）

简单分析一下这个电路，假设这是个理想二极管，不考虑导通电压，漏电流、反向导通电压，在交流电的正周期，二极管导通。

阻性负载的有效值电压Vrms = Vm/2    Irms = Vm/2R

电路的功率因数 = P/S  P是电路中负载的有功功率，S是电路的视在功率，只有负载消耗有功功率；并网要进行功率因数补偿，

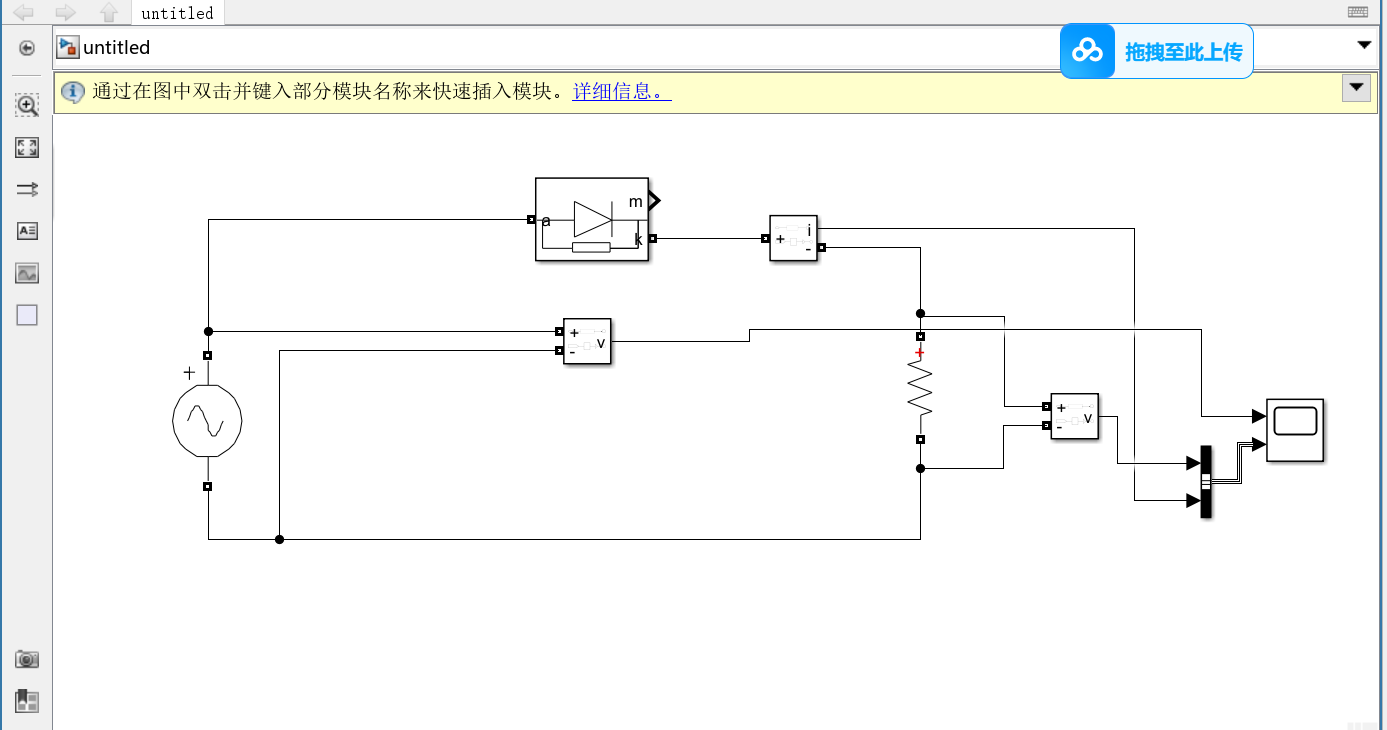

用matlab建模为下所示：

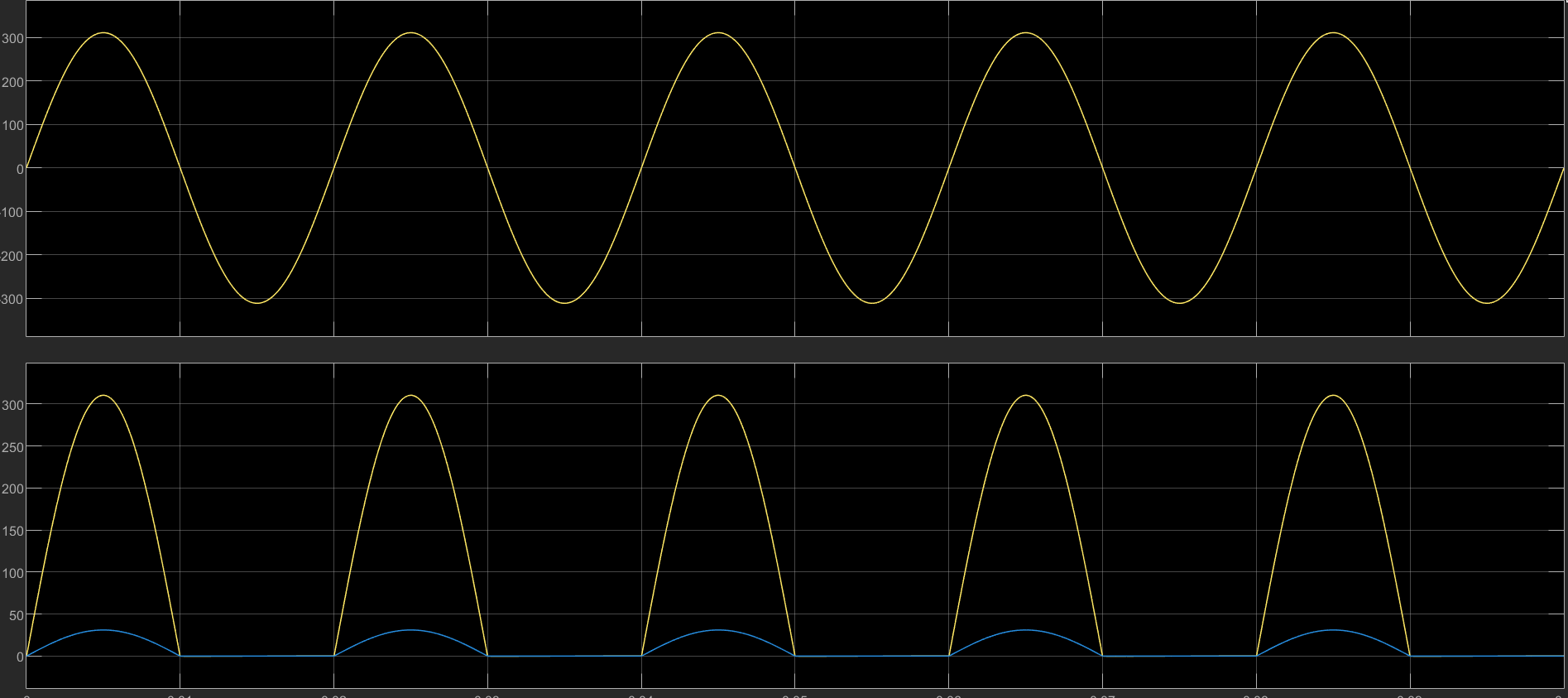

输出波形为下：
