OpenHarmony 4.0 Release横屏配置

news 2025/9/24 11:13:50

文章目录

一、前言
二、环境配置
三、系统默认横屏
- 3.1屏幕方向调试命令
- 3.2配置不同值效果
- 3.3 源码修改
- 3.4 横屏异常处理
四、应用设置屏幕方向
五、总结

一、前言

OpenHarmony源码默认基于手机类竖屏设备配置，在某些行业或场景，如平板、电视、广告机等常常需要横屏显示，因此需要修改OpenHarmony 默认显示方向，由竖屏改为横屏。

二、环境配置

系统版本： OpenHarmony 4.0 Release (4.0.10.13) 32bit
设备平台：DAYU 200 RK3568

三、系统默认横屏

3.1屏幕方向调试命令

可使用hdc命令修改设备/system/etc/window/resources/display_manager_config.xml配置文件buildInDefaultOrientation参数，重启生效：

# 拷贝设备display_manager_config.xml 至本地桌面
hdc shell mount -o remount,rw /;hdc file recv /system/etc/window/resources/display_manager_config.xml  C:\Users\xxx\Desktop\display_manager_config.xml# 修改buildInDefaultOrientation并保存(默认为0)
<buildInDefaultOrientation>2</buildInDefaultOrientation># 拷贝本地display_manager_config.xml 至设备原路径
hdc shell mount -o remount,rw /;hdc file send C:\Users\xxx\Desktop\display_manager_config.xml /system/etc/window/resources/display_manager_config.xml#重启生效
hdc shell reboot

3.2配置不同值效果

未指定: <buildInDefaultOrientation>0<buildInDefaultOrientation> 表示未指定屏幕方向，使用默认方向，与<buildInDefaultOrientation>1<buildInDefaultOrientation>显示一致

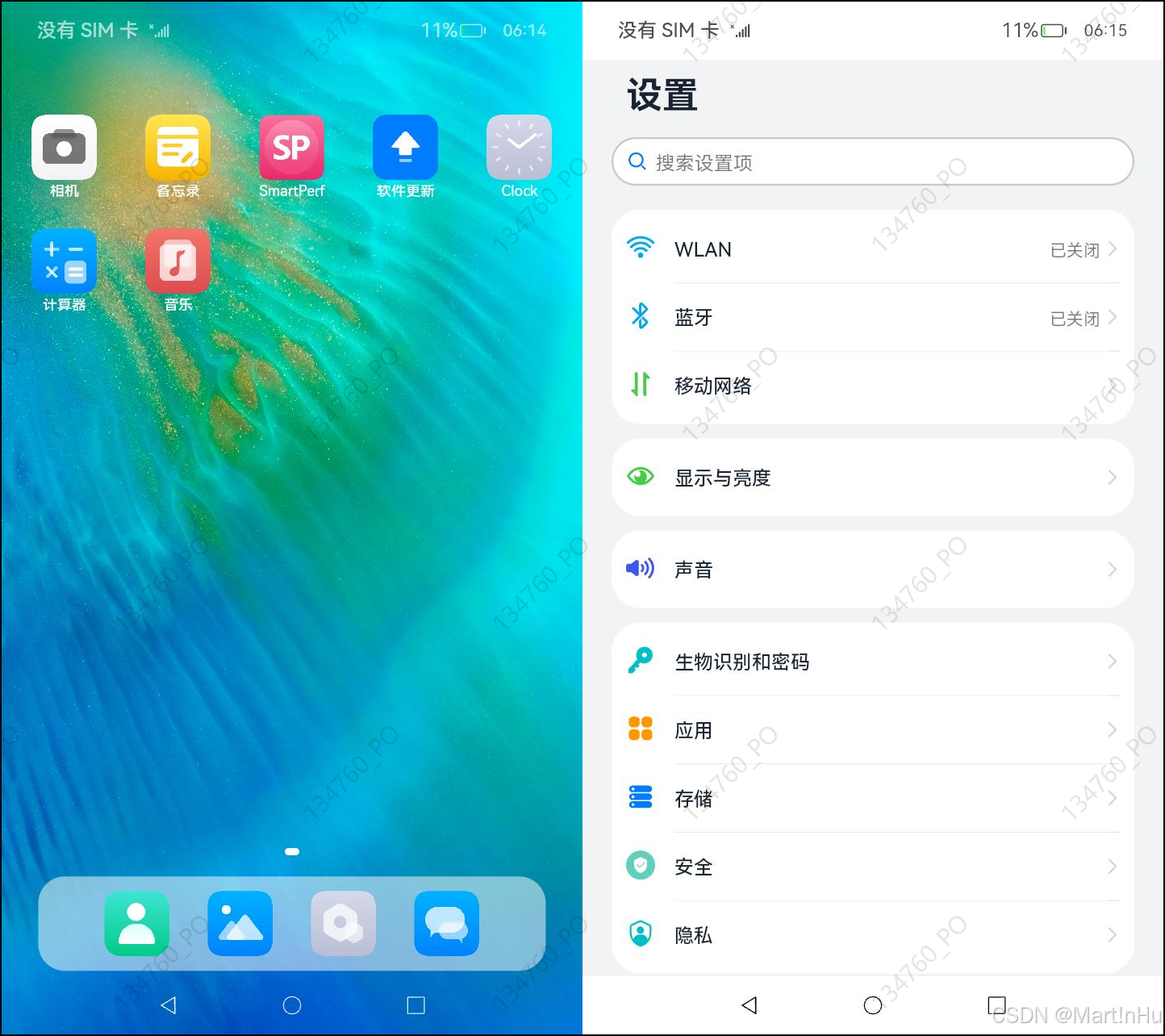

竖屏: <buildInDefaultOrientation>1<buildInDefaultOrientation>

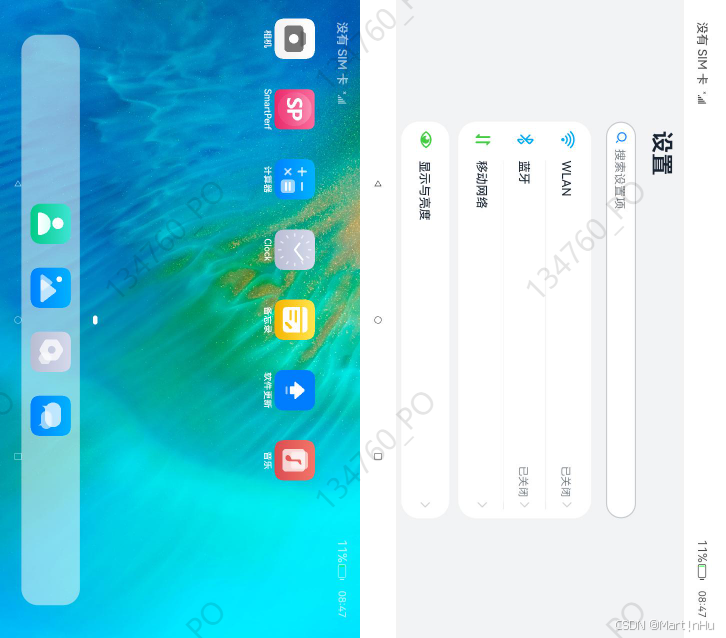

横屏: <buildInDefaultOrientation>2<buildInDefaultOrientation>

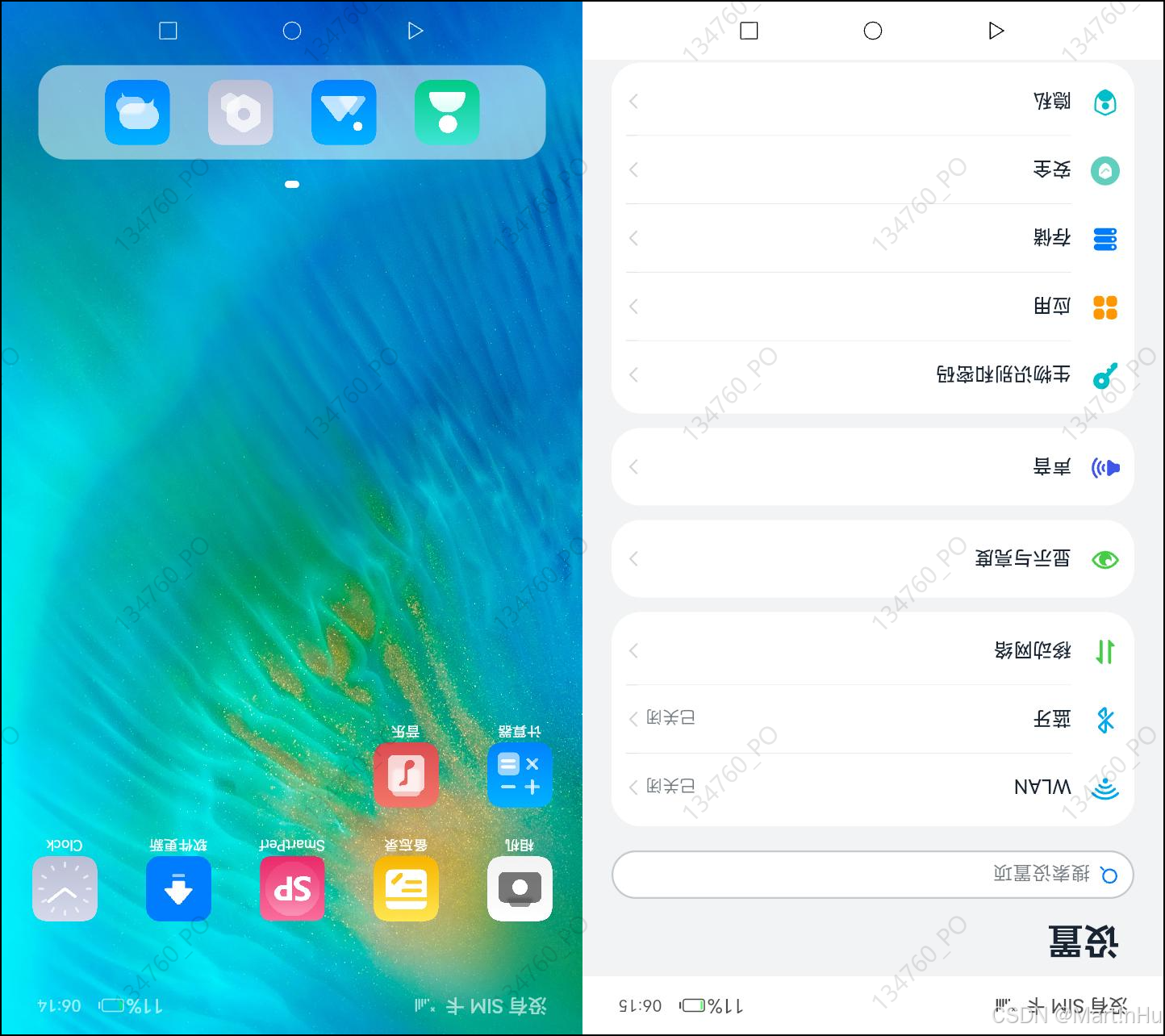

竖屏反转: <buildInDefaultOrientation>3<buildInDefaultOrientation>
横屏反转: <buildInDefaultOrientation>4<buildInDefaultOrientation>

3.3 源码修改

rk3568设备/system/etc/window/resources/display_manager_config.xml配置文件在源码中对应
foundation/window/window_manager/resources/config/rk3568/display_manager_config.xml

    <!-- Indicates orientation of the built-in screen --><!-- 0: Orientation::UNSPECIFIED --><!-- 1: Orientation::VERTICAL         2: Orientation::HORIZONTAL--><!-- 3: Orientation::REVERSE_VERTICAL 4: Orientation::REVERSE_HORIZONTAL --><buildInDefaultOrientation>2</buildInDefaultOrientation>

全编后更新系统验证。

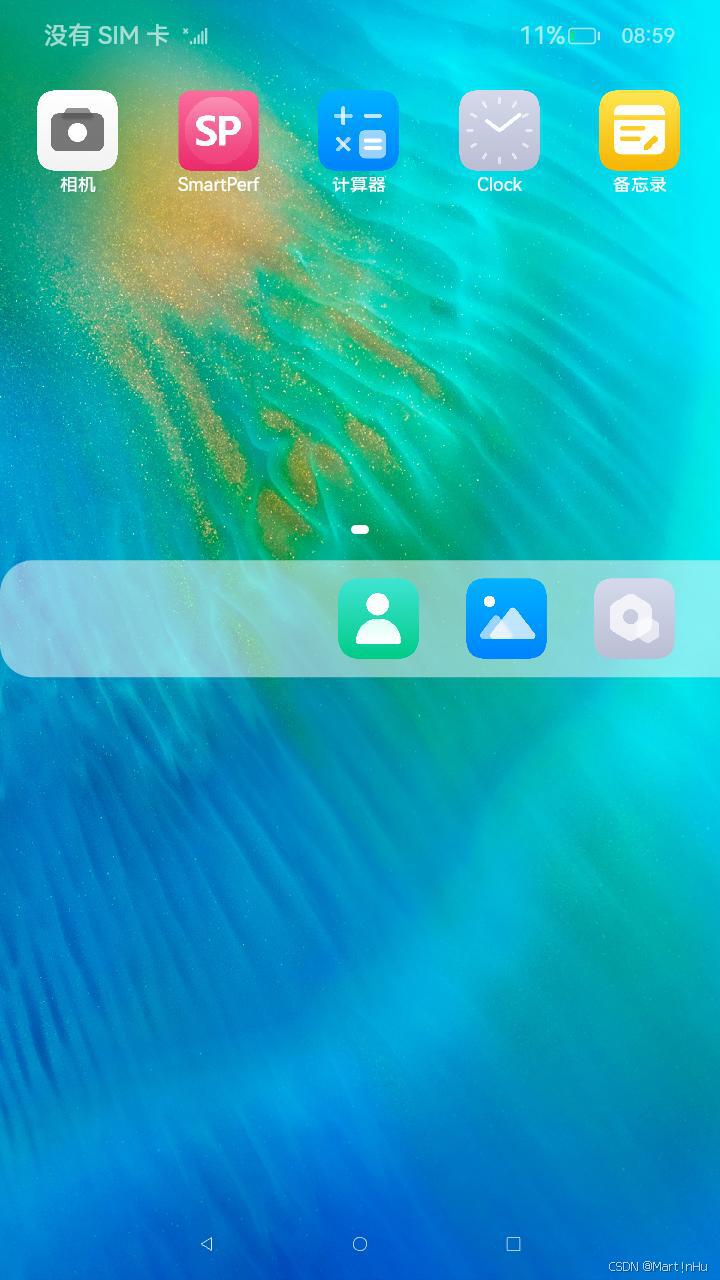

细心的你可能发现，Launcher概率性竖屏，并显示异常，但系统设置应用横屏正常。

3.4 横屏异常处理

系统由横屏改为竖屏后，仍有一些未完全适配的问题，如：开机Logo&开机视频仍竖屏、Launcher概率性竖屏异常，输入法UI横屏适配异常、OTA升级UI竖屏显示等。

开机画未横屏显示：使用横屏开机画替换原本的竖屏开机画

开机动画和Launcher概率性横屏显示竖屏：已有先关文章，此处笔者不再赘述，可参考：OpenHarmony系统解决方案 - 配置屏幕方向导致开机动画和Launcher显示异常

✍OneMoreThink
修改foundation/window/window_manager/wmserver/src/window_node_container.cpp可模块化编译和验证：
注意：64位系统, libwms.z.so拷贝至/system/lib64/libwms.z.so

#模块化编译libwms.z.so
./build.sh -p rk3568 --build-target libwms#将生成的libwms.z.so替换设备libwms.z.so
hdc shell mount -o remount,rw /;hdc file send xxx\out\rk3568\window\window_manager\libwms.z.so /system/lib/libwms.z.so
# 重启设备生效
hdc shell reboot

更多OpenHarmony模块编译技巧可参考OpenHarmony模块化编译↩

recovery升级界面未横屏显示：将在后续文章中分享，请关注更新~

四、应用设置屏幕方向

本章节介绍在应用中如何设置屏幕方向

设置应用UI方向
可在module.json5 abilities配置中添加orientation：

"abilities": [{"name": "EntryAbility","srcEntry": "./ets/entryability/EntryAbility.ets",..."orientation": "auto_rotation","startWindowIcon": "$media:startIcon","startWindowBackground": "$color:start_window_background",...}]

参考：module.json5配置文件-abilities标签↩
orientation 标识当前UIAbility组件启动时的方向，支持配置枚举，或启动方向资源索引。
启动方向枚举支持的取值如下：

- unspecified：未指定方向，由系统自动判断显示方向。
- landscape：横屏。
- portrait：竖屏。
- follow_recent：跟随背景窗口的旋转模式。
- landscape_inverted：反向横屏。
- portrait_inverted：反向竖屏。
- auto_rotation：随传感器旋转。
- auto_rotation_landscape：传感器横屏旋转，包括横屏和反向横屏。
- auto_rotation_portrait：传感器竖屏旋转，包括竖屏和反向竖屏。
- auto_rotation_restricted：传感器开关打开，方向可随传感器旋转。
- auto_rotation_landscape_restricted：传感器开关打开，方向可随传感器旋转为横屏， 包括横屏和反向横屏。
- auto_rotation_portrait_restricted：传感器开关打开，方向随可传感器旋转为竖屏， 包括竖屏和反向竖屏。
- locked：传感器开关关闭，方向锁定。
- auto_rotation_unspecified：受开关控制和由系统判定的自动旋转模式。
- follow_desktop：跟随桌面的旋转模式。配置启动方向的资源索引时，取值为长度不超过255字节的字符串，配置示例：$string:orientation。说明：- 从API version 14开始，支持配置启动方向资源索引。	字符串	该标签可缺省，缺省值为unspecified。

设置系统屏幕方向
使用@ohos.screen setOrientation()接口即可

let promise: Promise<Array<screen.Screen>> = screen.getAllScreens();promise.then((data: Array<screen.Screen>) => {this.mScreen = data[0];this.mScreenRotation = this.mScreen.orientationconsole.log('Succeeded in getting all screens. Data:' + JSON.stringify(data));}).catch((err: BusinessError) => {console.log('Failed to get all screens. Cause: ' + JSON.stringify(err));});this.mScreen.setOrientation(this.mScreenRotation, (err: BusinessError) => {const errCode: number = err.code;if (errCode) {console.error('Failed to set the vertical orientation. Code: ' + JSON.stringify(err));return;}console.info('Succeeded in setting the vertical orientation.');});

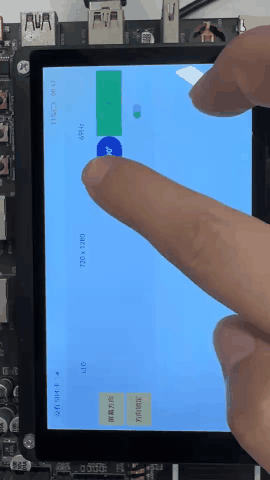

请添加图片描述
Demo参考：ScreenDemo
