一、简单介绍

Bootloader 是嵌入式设备中负责引导和更新的关键程序。汽车的 ECU 在进行 OTA 升级时，Bootloader 负责下载、校验和写入新固件，确保出现异常时能回退到旧版本保障行车安全；手机系统更新依赖 Bootloader来刷机、验证签名并启动系统内核；电脑中的 BIOS 或 UEFI 同样是一类 Bootloader，用于初始化硬件并加载操作系统。通过统一的下载接口和安全机制，Bootloader 让设备可以远程维护、在线更新并防止恶意篡改，从而在降低生产和维护成本的同时，保证系统在整个生命周期中的稳定与安全。

归根结底，bootloader也是一个工程，和application性质相同

笔者实现的简易bootloader的作用主要有

擦除现存app
接收新的app固件
烧写到flash中
跳转到新app

二、开发思路

笔者是基于STM32F103CBT6开发，和常见的STM32F103C8T6相比，flash变成128kb

STM32单片机的flash启动模式下，启动地址总是0x8000000，这也是自己的bootloader的起始地址

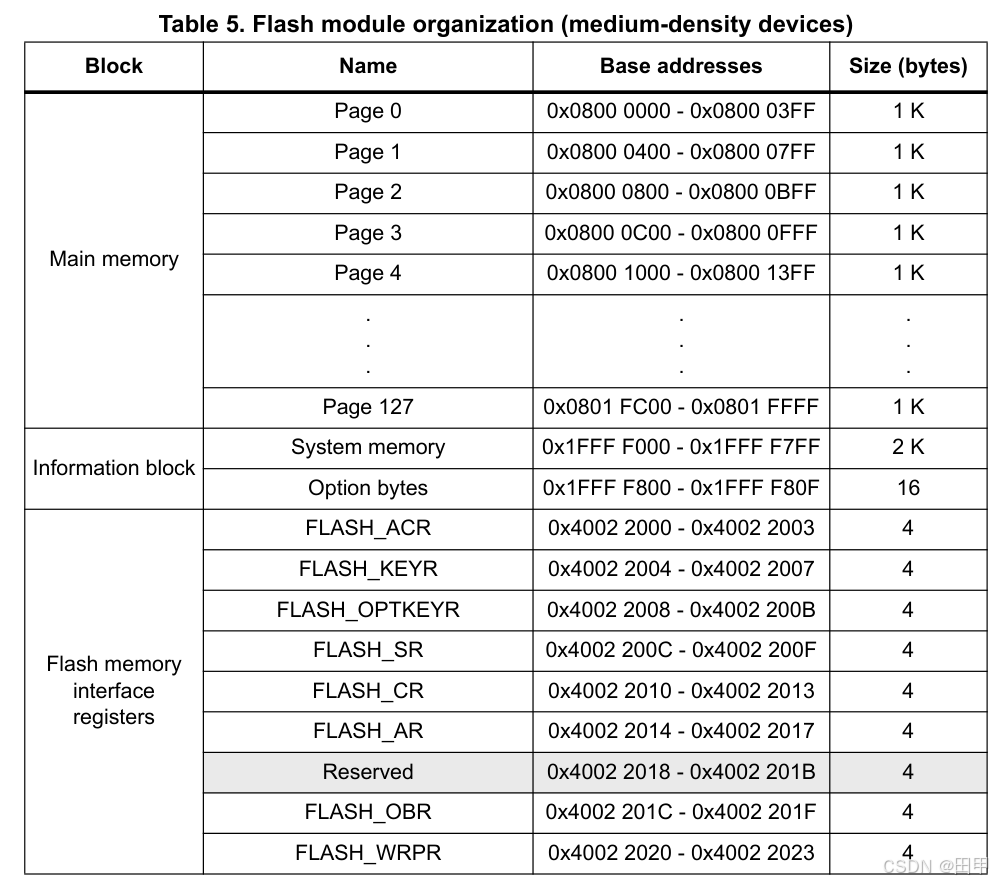

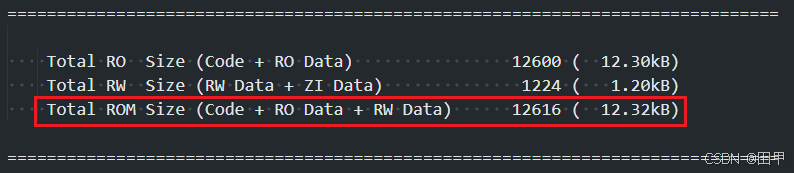

bootloader大小为12616字节，需要12个page多一点点（0.32 page）

因此把判断标志放在page 12的开头，即地址0x08003400

App的起始地址为0x08003800，（page13的开头）

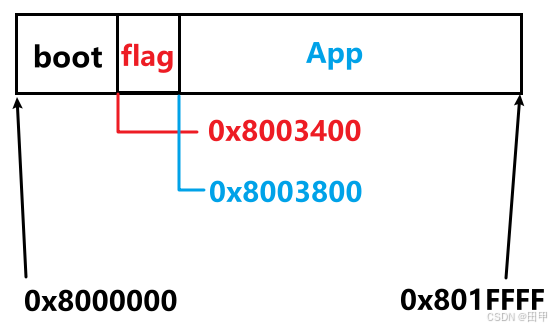

内存分布为

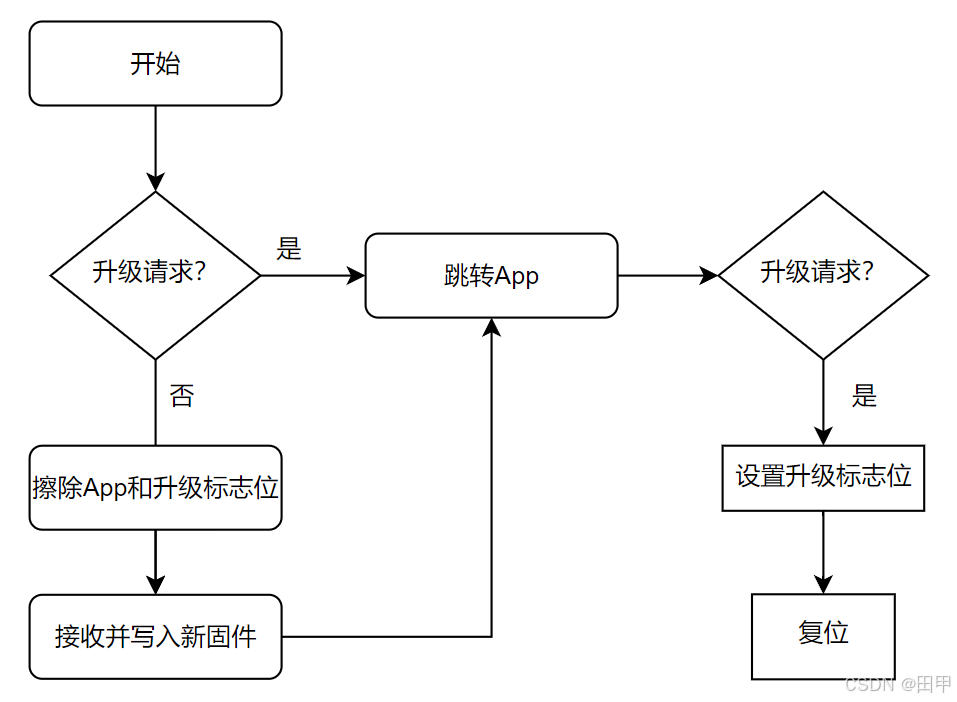

boot检测flag信号为true表明需要升级，擦除App并烧写新的固件；否则就表明不需要升级，直接跳转到App即可

三、实战开发

App工程需要设置起始地址，使用keil的话如下设置

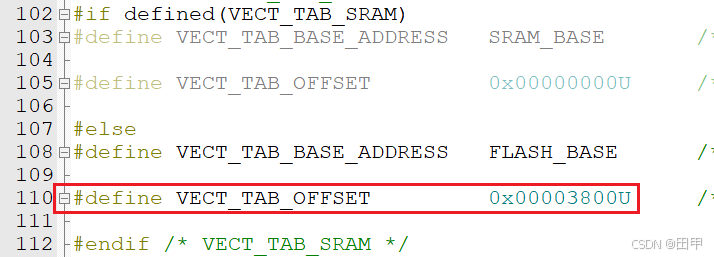

system_stm32f1xx.c文件中设置向量表偏移地址

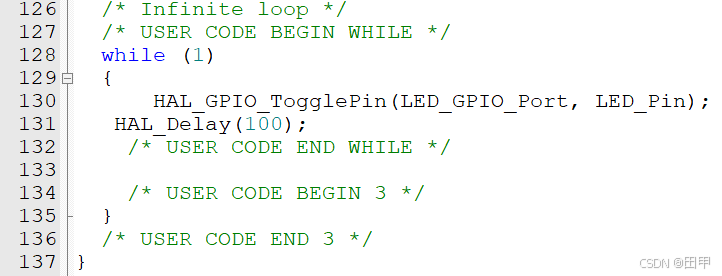

在App中只运行一个闪烁LED作为演示

boot工程起始地址就是0x8000000，就不需要偏移了

设置地址宏和升级请求标志

#define APP_START_ADDRESS 0x08003800
#define APP_REQUEST_ADDRESS 0x08003400updateReq = *(uint8_t*)(APP_REQUEST_ADDRESS);

判断是否需要升级

if (updateReq == 1 || updateReq == 0xFF)
{state = STATE_INIT;HAL_FLASH_Unlock();HAL_FLASHEx_Erase(&req, &error);
}
else
{state = STATE_JUMP;
}

在主循环内进行状态的切换

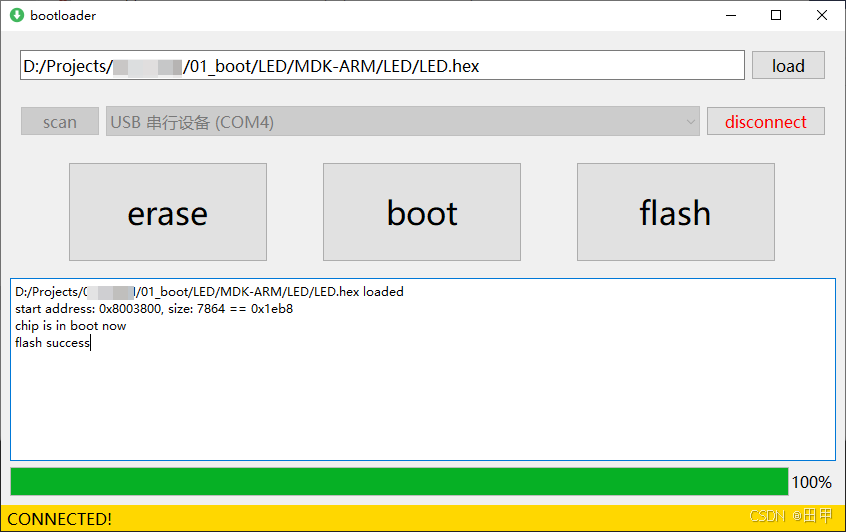

笔者制作了一个配套的上位机

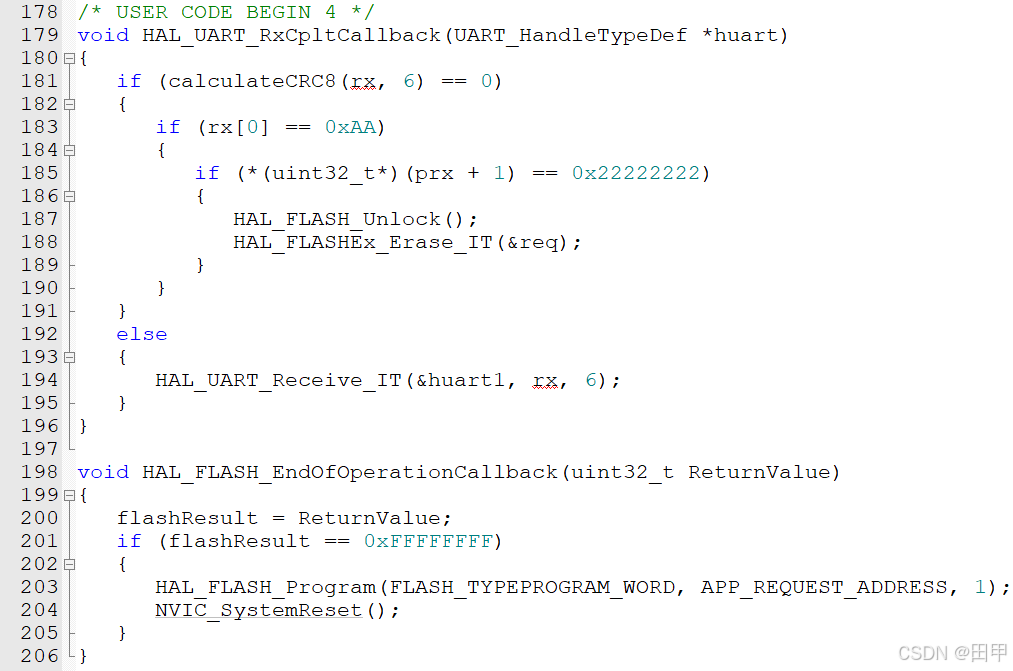

上位机按下boot则发送由帧头0xAA+0x22222222+CRC组成的升级请求，App检测到后就设置标志位并复位

上位机按下flash则进行新固件的传输，在boot中进行接收和flash的写入

case STATE_FLASH:
{/*** flash code*/HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, APP_START_ADDRESS + flashPackCnt * 4, *(uint32_t*) (prx + 1));flashPackCnt++;/* flash finish, notify PC by sending 0x77 */tx[0] = 0x77;HAL_UART_Transmit_IT(&huart1, tx, 1);/* go to wait state for getting next data from PC*/HAL_UART_Receive_IT(&huart1, rx, 6);state = STATE_WAIT;if ((flashPackCnt) * 4 == dataSize){state = STATE_END;HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, APP_REQUEST_ADDRESS, 0);}break;
}

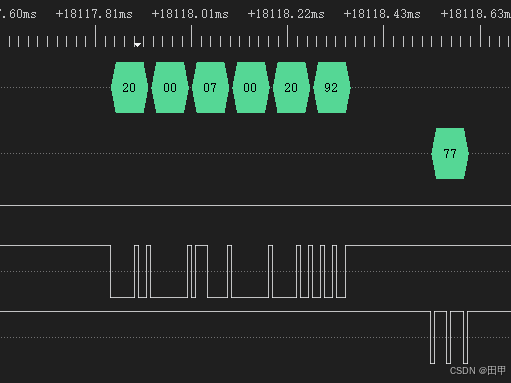

上位机发送0x20+四字节的固件包+CRC，单片机接收后发送0x77作为应答信号

烧写完毕后跳转到新的App中

case STATE_JUMP:
{deinitEverything();uint32_t stacktop = *((__IO uint32_t *)APP_START_ADDRESS);__set_MSP(stacktop);app_func_t app_func = (app_func_t)(*((__IO uint32_t *)(APP_START_ADDRESS + 4)));app_func();
}

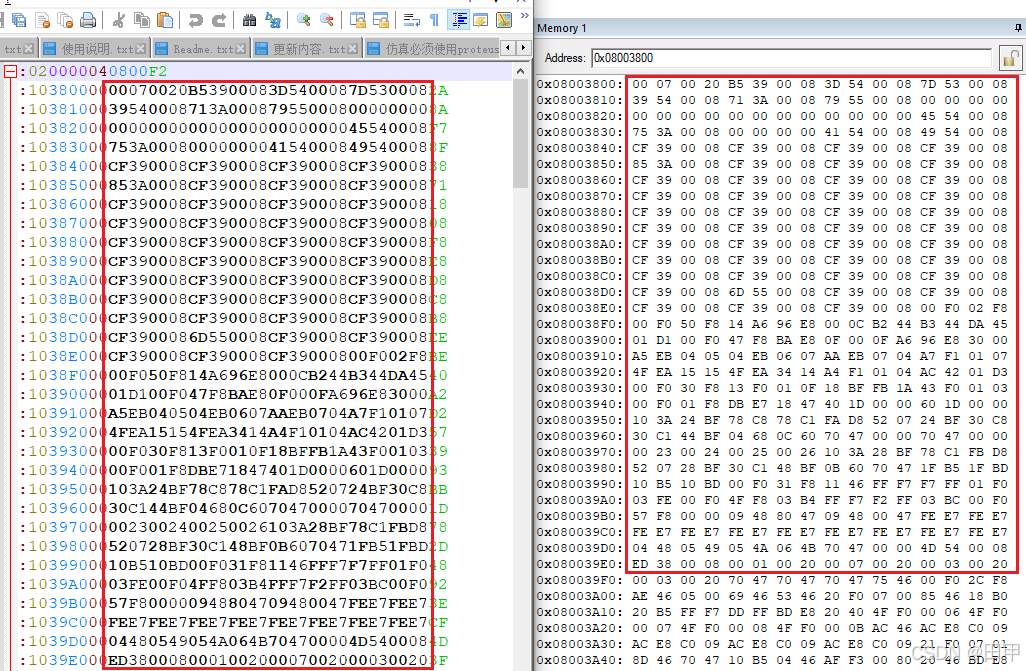

升级完毕后调试读取内存，0x8003800处的内容和编译的App的hex内容一致
