MCGS COM口MODBUS转发

用昆仑通态KPC7031ki的com口的7（A）,8(B)针脚（即com2），连接串口转usb，用电脑串口助手调试软件调试。读取触摸(从站)变量的值（本例触摸屏已和1200PLC用网口（TCP/IP）连接通信，用modbus转发功能读取已有任意变量）。

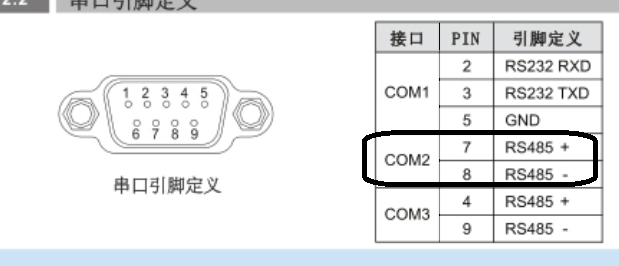

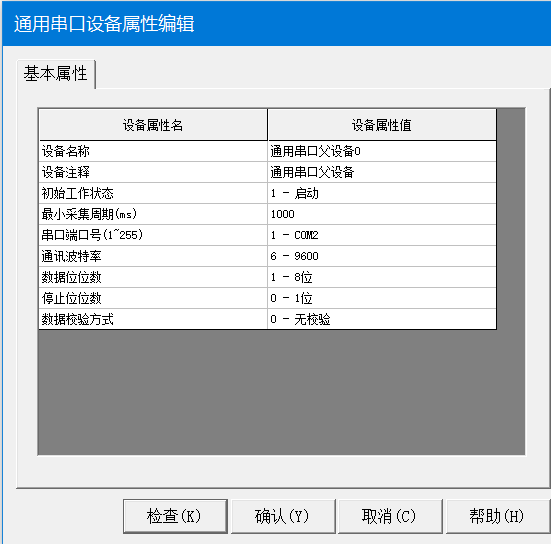

串口接线及参数设置：

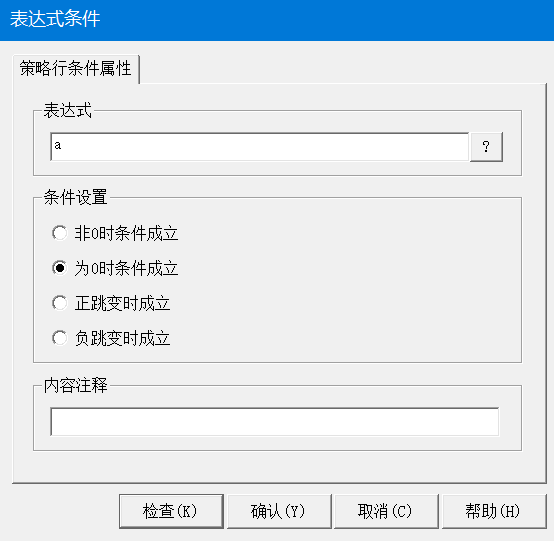

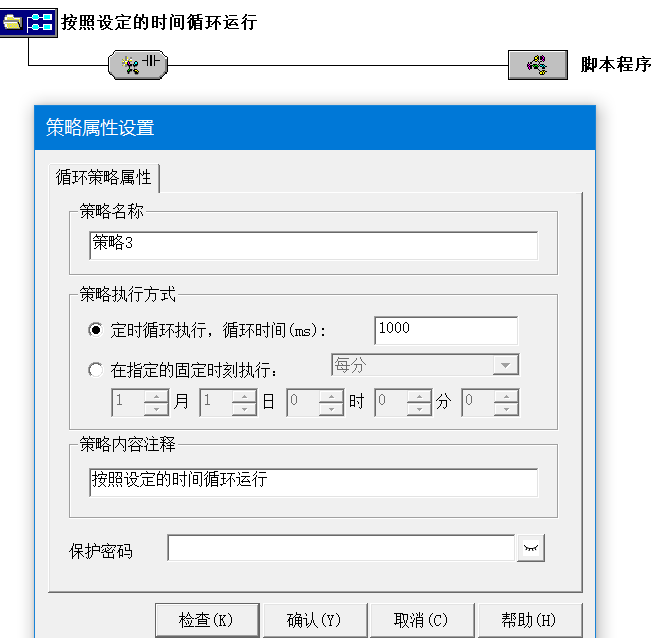

随意建一个变量a，其默认值为0，条件一直满足。

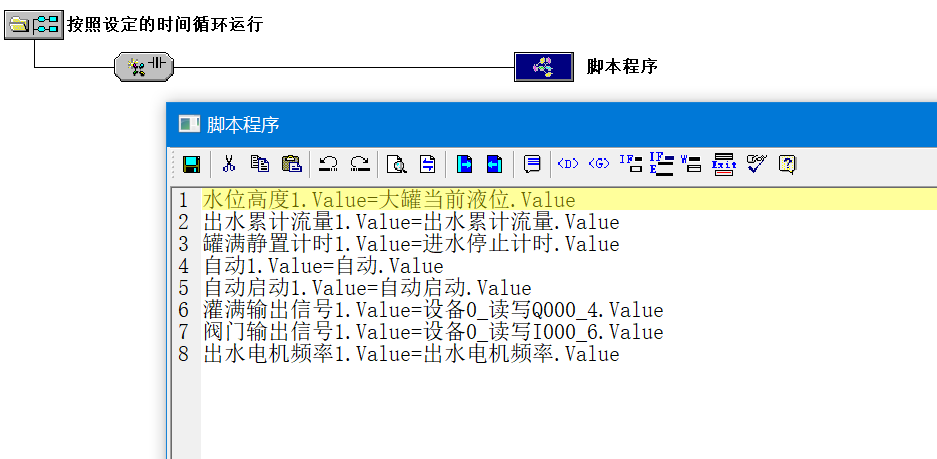

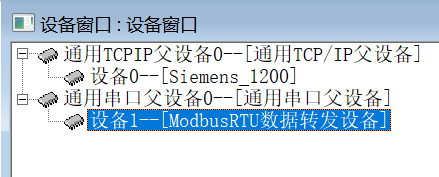

脚本数据中转赋值：1200plc（设备0）和触摸屏的连接变量，赋值给modbus数据转发（设备1）里建立的变量

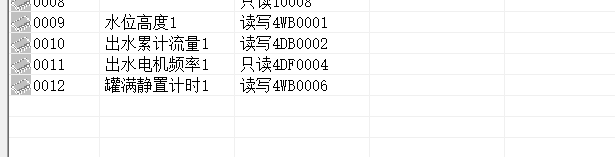

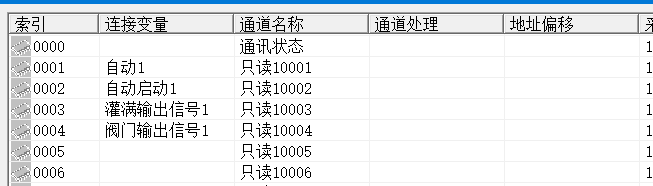

下面是modbus数据转发（设备1）里建立的变量截图和相关串口助手通信调试

1. 请求帧解析（主机→从机）
01 02 00 00 00 06 F8 08

从站地址‌：0x01（设备地址1）
功能码‌：0x02（读取离散输入）
起始地址‌：0x0000（对应逻辑地址10001）
请求数量‌：0x0006（读取6个离散输入状态）
CRC校验‌：0xF808（校验正确）
2. 响应帧解析（从机→主机）
01 02 01 0F E1 8C

从站地址‌：0x01（设备地址1响应）
功能码‌：0x02（成功响应）
字节计数‌：0x01（返回1字节数据）
数据内容‌：0x0F（二进制00001111）
表示地址10001-10008的状态（仅前6位有效）：
10001: 1（最低位）
10002: 1
10003: 1
10004: 1
10005-10006: 0

                      ------------------------------------------------------

                      ===============================

9--16位有符号整数；10--32位有符号整数，11--32位浮点数；12--16位有符号整数

Modbus RTU通信解析（功能码03H - 读保持寄存器）
1. 请求帧解析（主机→从机）
01 03 00 00 00 08 44 0C

‌从站地址‌：0x01（设备地址1）
‌功能码‌：0x03（读取保持寄存器）
‌起始地址‌：0x0000（对应Modbus逻辑地址40001）
‌请求数量‌：0x0008（读取8个寄存器，即16字节数据）
‌CRC校验‌：0x440C（校验通过）
2. 响应帧解析（从机→主机）
01 03 10 02 91 00 00 BA C6 41 EB 68 25 00 00 00 00 00 00 16 50

‌从站地址‌：0x01（设备地址1响应）
‌功能码‌：0x03（成功响应）
‌字节计数‌：0x10（返回16字节数据）
‌寄存器数据‌（大端序）：
40001: 0x0291 → 十进制657
40002: 0x0000 → 0
40003: 0xBAC6 → 47814（原始值）
40004: 0x41EB → 16875（浮点数寄存器高位）
40005: 0x6825 → 26661（浮点数寄存器低位）
40006-40008: 全0值
‌CRC校验‌：0x1650（校验通过）
3. 数据格式推测
‌浮点数解析‌（若40003-40004组合为IEEE754）：
十六进制：0x41EEBAC6 → 约29.841
