一、Ellisys 工具简介

Ellisys 提供了一系列专业的协议分析仪，其中 Ellisys Bluetooth Analyzer 是最知名的产品。它不是一个简单的数据包嗅探器，而是一个全栈、可视化、时间关联的综合分析平台。

核心价值：帮助工程师深度诊断和解决蓝牙产品开发中遇到的复杂问题，从射频层的信号质量到协议栈的逻辑错误，再到应用层的交互问题。

二、主要特点

非侵入式监听： Ellisys 使用专用的硬件捕获设备（如 Tracker、Vanguard）被动地监听空中的蓝牙无线电波。它不需要连接到被测设备，也不会干扰正常的蓝牙通信。
全栈解码：支持从物理层（RF PHY）到应用层/配置文件层的完整协议栈解码。你可以看到原始的无线电波形、解码后的数据包、以及人类可读的协议指令。
多链路同步捕获：能够同时捕获经典蓝牙和低功耗蓝牙的通信，并在时间线上进行对齐。这对于分析双模设备或 coexistence 问题至关重要。
可视化分析软件：强大的软件（Bluetooth Analyzer Suite）是它的核心。它提供了多种视图来呈现捕获的数据，使分析变得直观。
高捕获性能：能够处理复杂的跳频序列，并以极高的时间精度捕获数据，确保不会丢包。
高级触发与过滤：可以设置复杂的触发条件来捕获特定事件（例如，当某个特定设备地址出现时开始捕获），并应用过滤器来聚焦于关键流量。

三、核心功能与用途

协议调试与合规性测试：
- 功能：逐层检查数据包，查看每个字段的值（如 L2CAP 长度、RFCOMM 信道、ATT 句柄值等），确认协议交互是否符合蓝牙规范。
- 用途：诊断连接失败、数据传输错误、协议状态机异常等问题。
性能分析与优化：
- 功能：测量吞吐量、连接间隔、延迟、功耗（通过分析连接参数如 interval, latency, timeout）。
- 用途：优化数据传输速率，调整连接参数以平衡功耗和性能，发现性能瓶颈。
互操作性测试：
- 功能：捕获两个不同厂商的设备之间的通信过程。
- 用途：当设备 A 能与设备 B 工作，但不能与设备 C 工作时，使用 Ellisys 找出互操作性问题的根本原因（例如，对协议标准的解释差异）。
安全性分析：
- 功能：捕获配对、绑定、加密过程，查看临时密钥、长期密钥等（需配合支持解密的型号和密钥输入）。
- 用途：调试安全连接失败问题，验证加密过程是否符合要求。
音频质量分析：
- 功能：对同步面向连接链路进行解码，并可以提取、保存和播放音频数据流。
- 用途：诊断音频断续、噪音、不同步等质量问题。

四、基本使用流程（工作流）

使用 Ellisys 进行分析通常遵循以下步骤：

设置硬件：
- 将 Ellisys 捕获设备（如 Tracker）通过 USB 连接到PC。
- 放置捕获设备的天线，确保其能良好地接收到被测设备之间的信号。通常需要靠近被测设备。
配置软件：
- 打开 Ellisys Bluetooth Analyzer 软件。
- 选择捕获设备：在软件中选择已连接的硬件。
- 配置捕获参数：设置捕获时长、选择频段等。
- 设置触发与过滤（可选）：如果只想捕获特定事件，提前设置好触发条件。
开始捕获：
- 点击“Start”按钮开始捕获。
- 操作被测设备：进行你想要分析的操作（例如，开始配对、传输文件、播放音乐）。
- 操作完成后，点击“Stop”停止捕获。

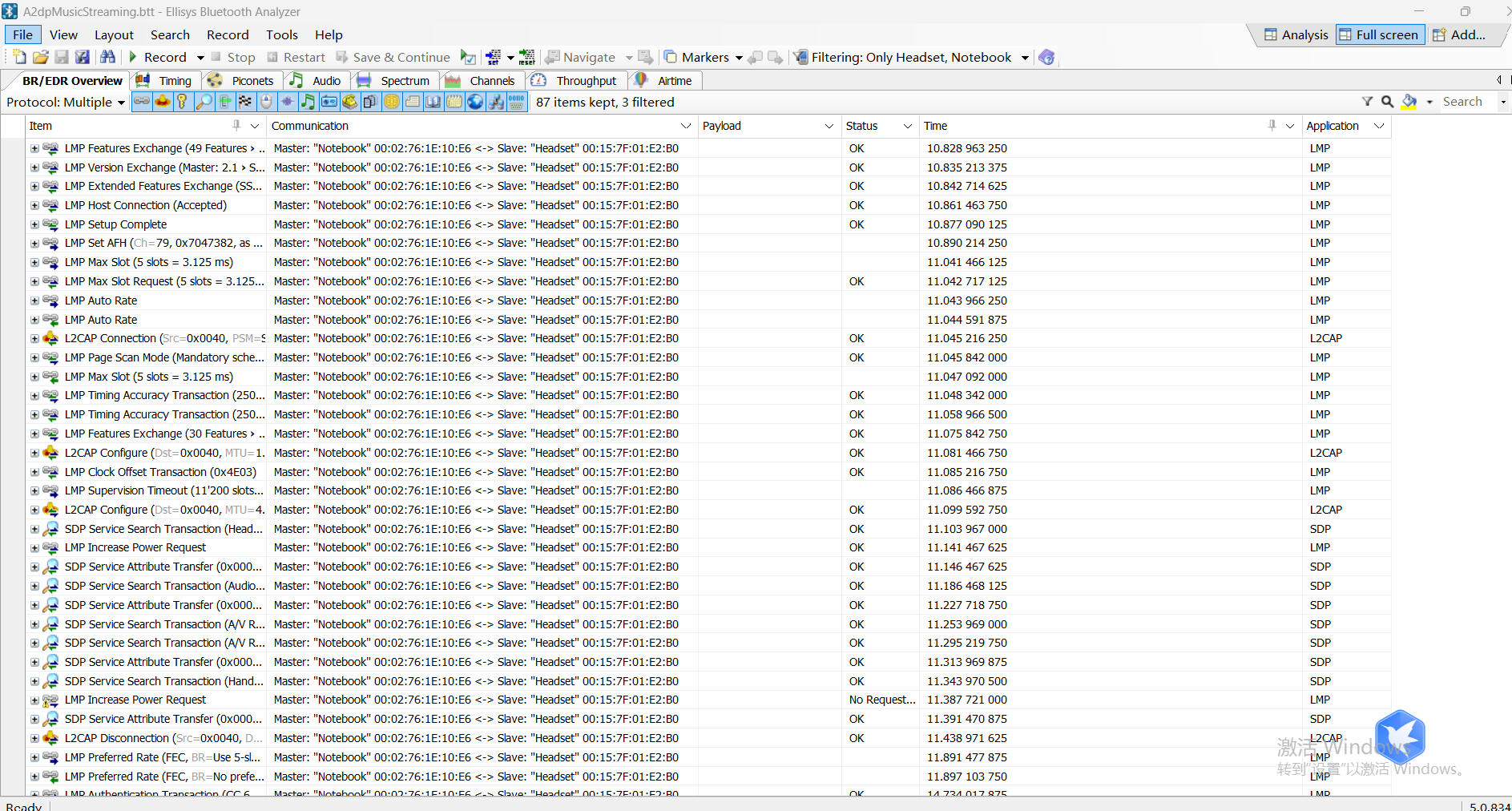

分析数据：
这是最核心的步骤。软件界面通常会分成几个部分：
- 时间线视图：显示所有捕获到的数据包按时间顺序排列。不同协议或设备的数据会用不同颜色区分。
- 数据包列表：列出每个数据包的概要信息（时间、来源、目的地、协议类型、概要信息）。
- 数据包详情：点击列表中的任何一个数据包，此处会显示其完整的层级解码信息。这是学习蓝牙协议和诊断问题的关键。
- 拓扑/设备视图：显示捕获到的设备及其之间的逻辑连接。
- 专家视图/错误列表：软件会自动分析通信流，并高亮显示潜在的错误或异常情况，极大提高调试效率。
生成报告：
- 可以将关键的通信流、数据包解码信息或时间线导出为报告（如PDF、HTML），用于存档或与团队分享。
