SkyWalking 核心概念与智能探针工作原理深度揭秘（上）

#作者：朱雷

Skywalking是什么

Skywalking是一款国产开源的应用性能监控工具和分布式链路追踪系统，2015年由吴晟开源 ， 2017年加入Apache孵化器。Skywalking主要用于APM性能监控和分布式链路追踪，功能包括分布式追 踪、性能指标分析、服务依赖分析及告警等。

SkyWalking为服务(service)，服务实例(service instance)，以及端点(endpoint)提供了指标和调用链的监控能力。使用 SkyWalking 时，用户可以看到服务与端点之间的拓扑结构，每个服务/服务实例/端点的性能指标，还可以设置报警规则。

Skywalking分布式链路追踪是遵循OpenTracing规范的，但不支持Opentelemetry规范的 W3C context传播协议。

Skywalking架构组成

SkyWalking逻辑上分为四个部分:探针、平台后端、存储和UI

Agent（探针）

探针收集数据并根据SkyWalking的要求对数据进行重
新格式化(不同的探测器支持不同的来源)；Agent 运行
在各个服务实例中，负责采集服务实例的 Trace 、
Metrics等数据，然后通过 gRPC方式上报给 SkyWalking

后端

• OAP
  接收 Agent 上报上来的 Trace、Metrics 等数据，
  分析得到的结果写入持久化存储中;响应 SkyWalking UI
  界面发送来的查询请求，将前面持久化的数据查询出来
  ，组成正确的响应结果返回给 UI 界

存储

接SkyWalking数据可以选择存储在已实现的
ElasticSearch, H2, MySQL, TiDB, InfluxDB的持久化系统，
一般线上使用ElasticSearch 集群作为其后端存储

UI

可视化和管理SkyWalking 数据

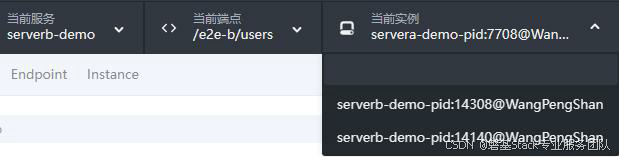

核心概念-资源对象

核心概念-链路追踪

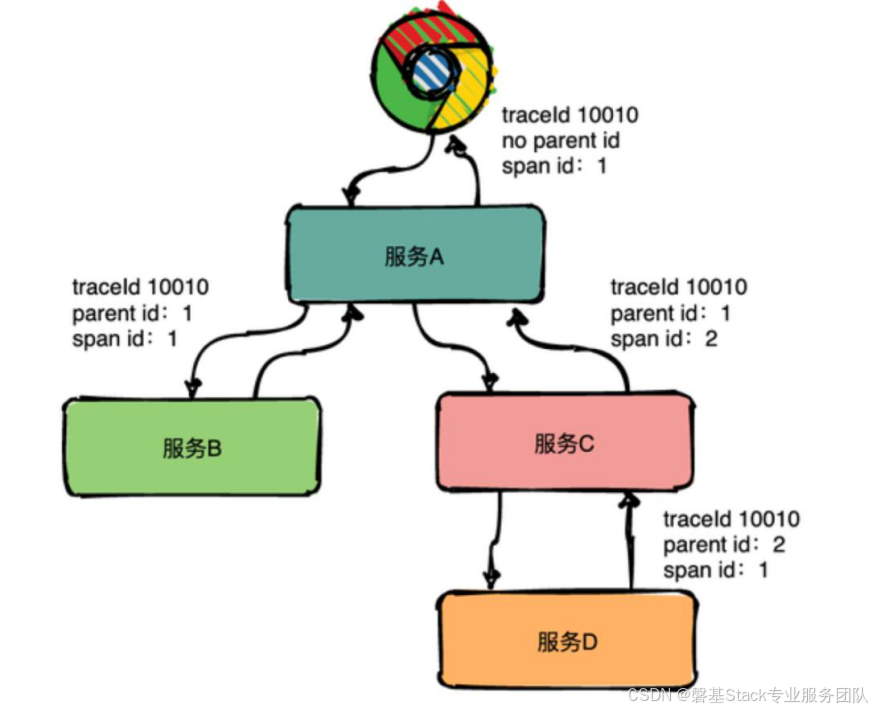

• 追踪： 一次请求完整的经过，可以微服务内的请求，也可以是夸服务的请求

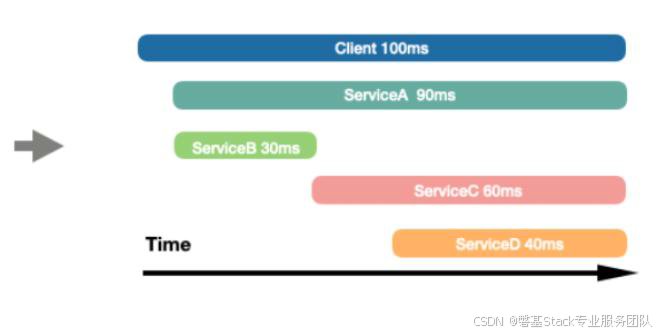

• Trace：表示一次（分布式）请求经过的所有局部操作（Span）构成的一条完整的有向无环图
• Span：表示一次(分布式)请求过程的一个步骤或操作，代表系统中一个逻辑运行单元
• TraceSegment：是一个介于Trace与Span之间的概念，是一次Trace在某一实例上的一个片段，会包 含多个Span;上报OAP端的trace数据粒度就是segment级别。
