ARP报文格式

news 2025/9/23 8:42:36

ARP报文格式

一、ARP请求报文
二、ARP回复报文

一、ARP请求报文

在这里插入图片描述
Who has 10.1.1.2? Te11 10.1.1.1：谁有10.1.1.2，告诉10.1.1.1

这个请求报文其实很明显了，主要分为三个部分看

Frame 8 ：抓包工具（如 Wireshark）给当前捕获到的第 8 个网络数据包分配的唯一序号，核心作用是 “定位和区分数据包”
Ethernet Ⅱ：（以太网 Ⅱ 型帧）是 ARP 报文在数据链路层的封装载体 —— 简单说，ARP 报文本身不能直接在网络中传输，必须 “打包” 进一个以太网帧里，而这个以太网帧的格式就是Ethernet Ⅱ
Address Resolution Protocol (request)：直接点明了这个数据包的本质：它是一个 ARP 协议的 “请求报文”，核心目的是 “查询某个 IP 地址对应的 MAC 地址”

Frame 8：是抓包工具在这个给抓包过程中用来定位。

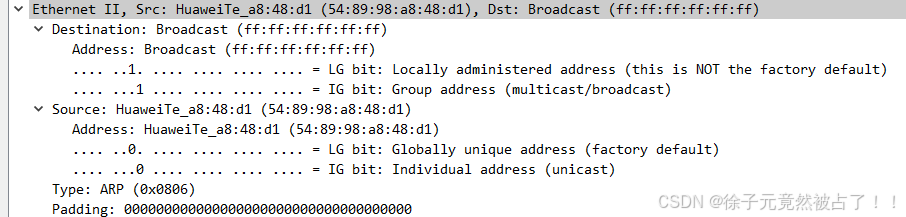

在这里插入图片描述

Ethernet II：这是整个帧的 “格式标识”，表示当前数据包遵循以太网 Ⅱ 型帧标准（最常用的以太网帧格式，区别于早期的 “802.3 帧”），是 ARP、IP 等上层协议在局域网传输的 “载体外壳”。
Src: HuaweiTe_a8:48:d1 (54:89:98:a8:48:d1)：即发送该以太网帧的设备物理地址（MAC 地址）
Dst: Broadcast (ff:ff:ff:ff:ff:ff)：即接收该以太网帧的设备物理地址（MAC 地址）
- Broadcast：抓包工具标注的 “广播” 含义 —— 表示这个帧会被局域网内所有设备接收（而非仅发给某个特定设备），常见于 ARP 请求、DHCP 发现等需要 “全网段通知” 的场景。
- (ff:ff:ff:ff:ff:ff)：这是以太网的全局广播 MAC 地址（固定值），所有网卡收到目的 MAC 为该值的帧时，都会将其 “上交上层协议” 处理（不会丢弃），实现 “一次发送、全网接收”。
关于目的 MAC（Broadcast: ff:ff:ff:ff:ff:ff）的属性
- … …1. … … … … ： LG bit: Locally administered address (this is NOT the factory default)
  - LG bit = Local Group bit（局部管理位），是 MAC 地址第 2 字节的第 7 位（二进制）
  - 此处值为 “1”（字段标注 “Locally administered”），表示该 MAC 地址是 “用户 / 管理员手动配置的局部地址”（非设备出厂时厂商烧录的默认地址）；
  - 而广播地址ff:ff:ff:ff:ff:ff是协议规定的 “特殊广播地址”，其 LG bit 固定为 1，不遵循常规的 “厂商默认地址” 规则
- … …1 … … … … = IG bit: Group address (multicast/broadcast)：
  - IG bit = Individual/Group bit（单播 / 组播位），是 MAC 地址第 2 字节的第 8 位（二进制）
  - 此处值为 “1”（字段标注 “Group address”），表示该 MAC 地址是 “组播 / 广播地址”（对应 “发给一组设备”）；
  - 广播是 “组播的特殊形式”（组内包含所有设备），所以这里同时标注 “multicast/broadcast”，明确该帧是广播帧。
- 关于源 MAC（HuaweiTe_a8:48:d1）的属性
  - … …0. … … … …= LG bit: Globally unique address (factory default)
  - 源 MAC 的LG bit为 “0”（字段标注 “Globally unique”），表示该 MAC 地址是厂商出厂时烧录的 “全球唯一地址”（即 “工厂默认地址”）
  - MAC 地址前 6 位（54:89:98）由国际组织（IEEE）分配给华为，后 6 位（a8:48:d1）由华为自行分配，确保全球所有设备的 MAC 地址不重复。
  - … …0 … … … … = IG bit: Individual address (unicast)
  - 源 MAC 的IG bit为 “0”（字段标注 “Individual address”），表示该 MAC 地址是单播地址（对应 “仅一个设备拥有该地址”）：
  - 源设备（华为设备）是 “唯一发送方”，所以用单播 MAC 标识，确保接收方知道 “回复时该发给谁”。
Type: ARP (0x0806)：根据十六进制值0x0806自动识别的上层协议 —— 表示该帧内部装的是 “ARP 协议数据”（地址解析请求 / 响应）
Padding：是为了满足以太网帧的 “最小长度要求” 而添加的 “无效数据”（全 0）。以太网协议规定：完整的以太网帧（头部 + 数据 + 校验和）最小长度必须是 64 字节（其中头部 14 字节、校验和 4 字节，因此 “数据区 + 填充” 至少需要 46 字节），这个帧封装的是 ARP 数据（ARP 数据区固定 28 字节），28 字节 < 46 字节，所以需要填充46-28=18字节的全0数据（你提供的0000…就是这些填充字节），填充字段的作用仅为 “凑够最小长度”，接收方会自动忽略这些全 0 数据，不影响上层协议（ARP）的解析

在这里插入图片描述

Address Resolution Protocol (request)：表示这是 “主动查询” 的报文（对应 ARP 操作码 = 1），而非 “回复查询” 的 ARP 响应报文（reply，操作码 = 2）；作用是 “将 IP 地址（逻辑地址）映射为 MAC 地址（物理地址）
Hardware type: Ethernet (1)：Hardware type（硬件类型），定义 ARP 协议 “适用的物理网络类型”（即要解析的 “硬件地址” 属于哪种网络）；Ethernet：抓包工具标注的网络类型，即 “以太网”（我们日常用的有线网、WiFi 都属于以太网范畴）；(1)：硬件类型的编码值（固定为 1），是 ARP 协议规定的 “以太网” 标识 —— 这意味着后续要解析的 “硬件地址” 是以太网 MAC 地址（6 字节），而非其他类型的硬件地址（如令牌环网地址）
Protocol type: IPv4 (0x0800)：Protocol type（协议类型），定义 ARP 协议 “要映射的上层协议地址类型”（即 “哪个协议的地址需要对应到硬件地址”）；抓包工具标注的协议类型，即 “IPv4 协议”—— 表示当前要解析的是 “IPv4 地址” 与 MAC 地址的对应关系；
Hardware size: 6：Hardware size（硬件地址长度），定义 “硬件地址（即 MAC 地址）的字节数”；以太网 MAC 地址固定为6 字节（12 位十六进制，如54:89:98:a8:48:d1），因此该字段值固定为 6—— 告诉接收方：“后续提到的 MAC 地址，每个都是 6 字节长”
Protocol size: 4：Protocol size（协议地址长度），定义 “上层协议地址（即 IPv4 地址）的字节数”；IPv4 地址固定为4 字节（如10.1.1.1，每个十进制段对应 1 字节，4 段共 4 字节），因此该字段值固定为 4—— 告诉接收方：“后续提到的 IPv4 地址，每个都是 4 字节长”。
Opcode: request (1)：Opcode（操作码），定义 ARP 报文的 “具体操作类型”，是区分 “请求” 和 “响应” 的核心标识；request：表示当前是 “ARP 请求”，即 “主动询问目标 IP 的 MAC 地址”；(1)：操作码的编码值（固定为 1），对应的 “ARP 响应” 编码为 2（Opcode=2）—— 接收方通过这个值判断：“这是一个需要我回应的查询，还是别人给我的回复”。
Sender MAC address: HuaweiTe_a8:48:d1 (54:89:98:a8:48:d1)：HuaweiTe_a8:48:d1：抓包工具根据 MAC 厂商代码（54:89:98是华为预留段）识别的设备品牌（华为设备）；(54:89:98:a8:48:d1)：完整的发送方 MAC 地址 —— 这是 “目标设备回复时的依据”：如果某设备发现 “自己是被查询的目标”，就会通过这个 MAC 地址单播回复（避免再广播）。
Sender IP address: 10.1.1.1：10.1.1.1是发送方（华为设备）的 IPv4 地址 —— 作用是 “让目标设备知道‘谁在查我’”，后续回复时会在 “Target IP” 字段填写这个 IP，确保发送方识别 “这是对我查询的回应”
Target MAC address: Broadcast (ff:ff:ff:ff:ff:ff)：Target MAC address（目标 MAC 地址），即 “ARP 查询要找的设备的物理地址”。因为是 “请求报文”，发送方（10.1.1.1）此时不知道目标设备的 MAC 地址，所以这里填写 “广播 MAC 地址（ff:ff:ff:ff:ff:ff）”—— 但注意：这并非 “真的要发给所有设备”，而是表示 “该地址未知，需要符合条件的设备主动认领”；后续 “ARP 响应报文” 中，这个字段会被替换为 “发送方的 MAC 地址（10.1.1.1 的 MAC：54:89:98:a8:48:d1）”，因为目标设备已明确 “要回复给谁”
Target IP address: 10.1.1.2：Target IP address（目标 IP 地址），即 “ARP 查询的核心目标”—— 发送方想知道 “哪个设备的 MAC 地址”，就填哪个设备的 IP；10.1.1.2是发送方（10.1.1.1）要查询的 IPv4 地址 —— 局域网内所有设备收到这个 ARP 请求后，会对比 “自己的 IP 地址” 和 “Target IP”；如果某设备的 IP 是10.1.1.2，就会确认 “我是被查询的目标”，然后用自己的 MAC 地址生成 ARP 响应，回复给发送方（10.1.1.1）；如果设备 IP 不是10.1.1.2，就会直接丢弃这个请求，不做处理。
