概述

LPC1769的MCU对应的官方开发板是 OM13085 - LPCXpresso1769/CD
用 MCUXpresso IDE v25.6.136 新建MCU工程时，可以看到这个开发板。
但是，这个板子没有MCUXpresso IDE的SDK。只有旧版的LpcOpen库的例程包lpcopen_2_10_lpcxpresso_nxp_lpcxpresso_1769.zip。
lpcopen_2_10_lpcxpresso_nxp_lpcxpresso_1769.zip是最新版本的lpcopen库工程，2016年发布的。

lpcopen_2_10_lpcxpresso_nxp_lpcxpresso_1769.zip最初是用LPCXpresso v8.2.2_650来编译调试的。
但是 LPCXpresso v8.2.2_650有个不好的地方，调试驱动需要自己装。且没有MCUXpresso IDE v25.6.136好用。
且LPCXpresso v8.2.2_650 free版本有限制.
LPCXpresso还有pro版本，还要花钱买的(每年400$). NXP官方，逼着用户往MCUXpresso IDE上靠。

如果能用MCUXpresso IDE打开，编译，单步调试lpcopen_2_10_lpcxpresso_nxp_lpcxpresso_1769.zip，那最理想。

试了一下，搞定。这就方便多了。
如果有老旧的lpcopen库工程，那就可以用最新的MCUXpresso IDE打开，编译，单步调试了。

这个笔记，主要记录如何用MCUXpresso IDE导入lpcopen_2_10_lpcxpresso_nxp_lpcxpresso_1769.zip的任意工程，然后编译，单步调试。
这样如果想维护老旧的lpcopen库的LPC1769工程，知识点的学习就方便了。

笔记

前置

安装好MCUXpresso IDE v25.6.136

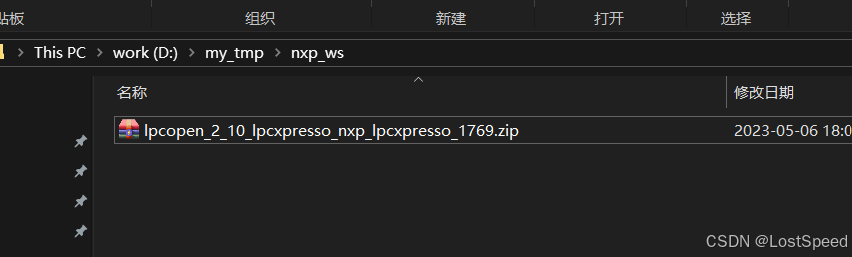

新建空文件夹 D:\my_tmp\nxp_ws, 将下载好的lpcopen_2_10_lpcxpresso_nxp_lpcxpresso_1769.zip拷贝进入。

新建工程

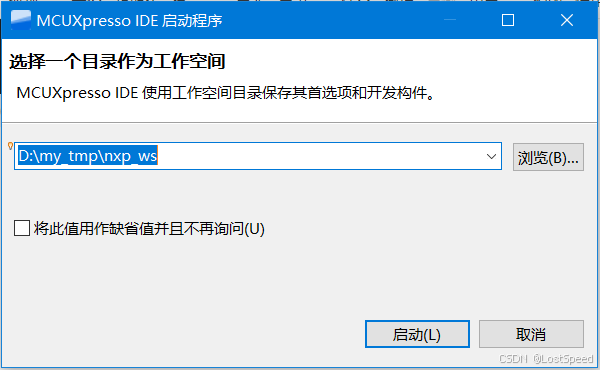

打开 MCUXpresso IDE，工作区目录为 D:\my_tmp\nxp_ws，然后启动。

进入MCUXpresso IDE后，关掉欢迎页。

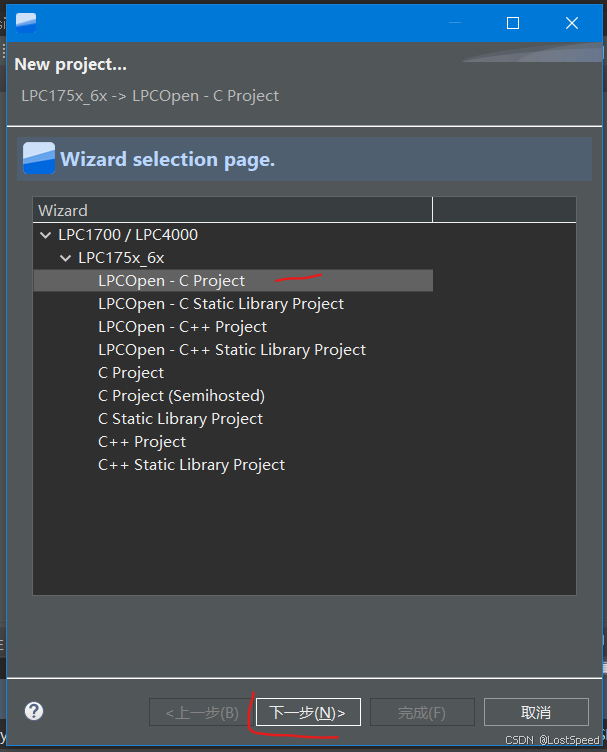

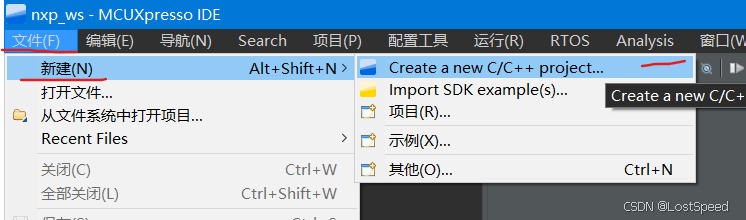

新建c/c++工程。

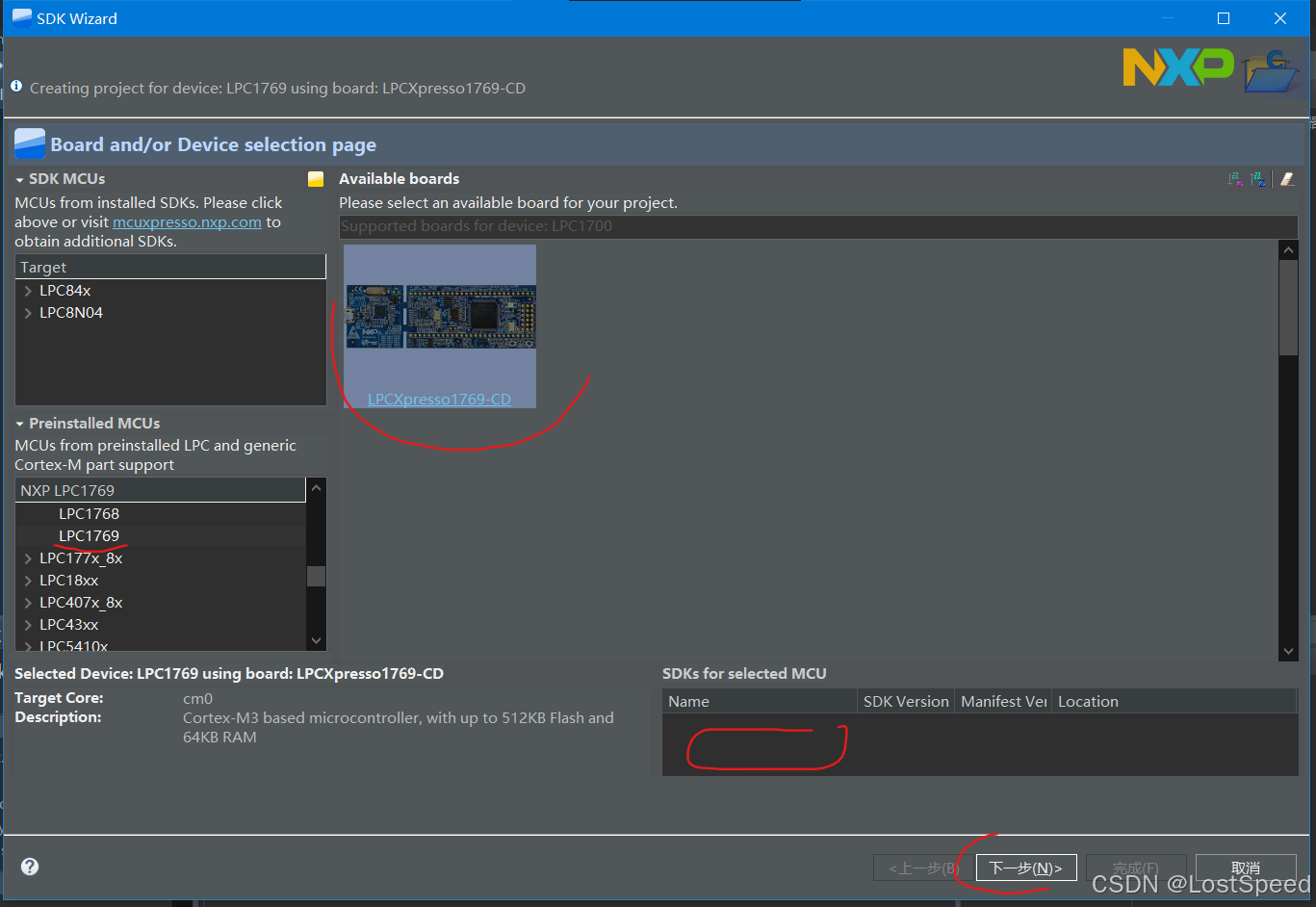

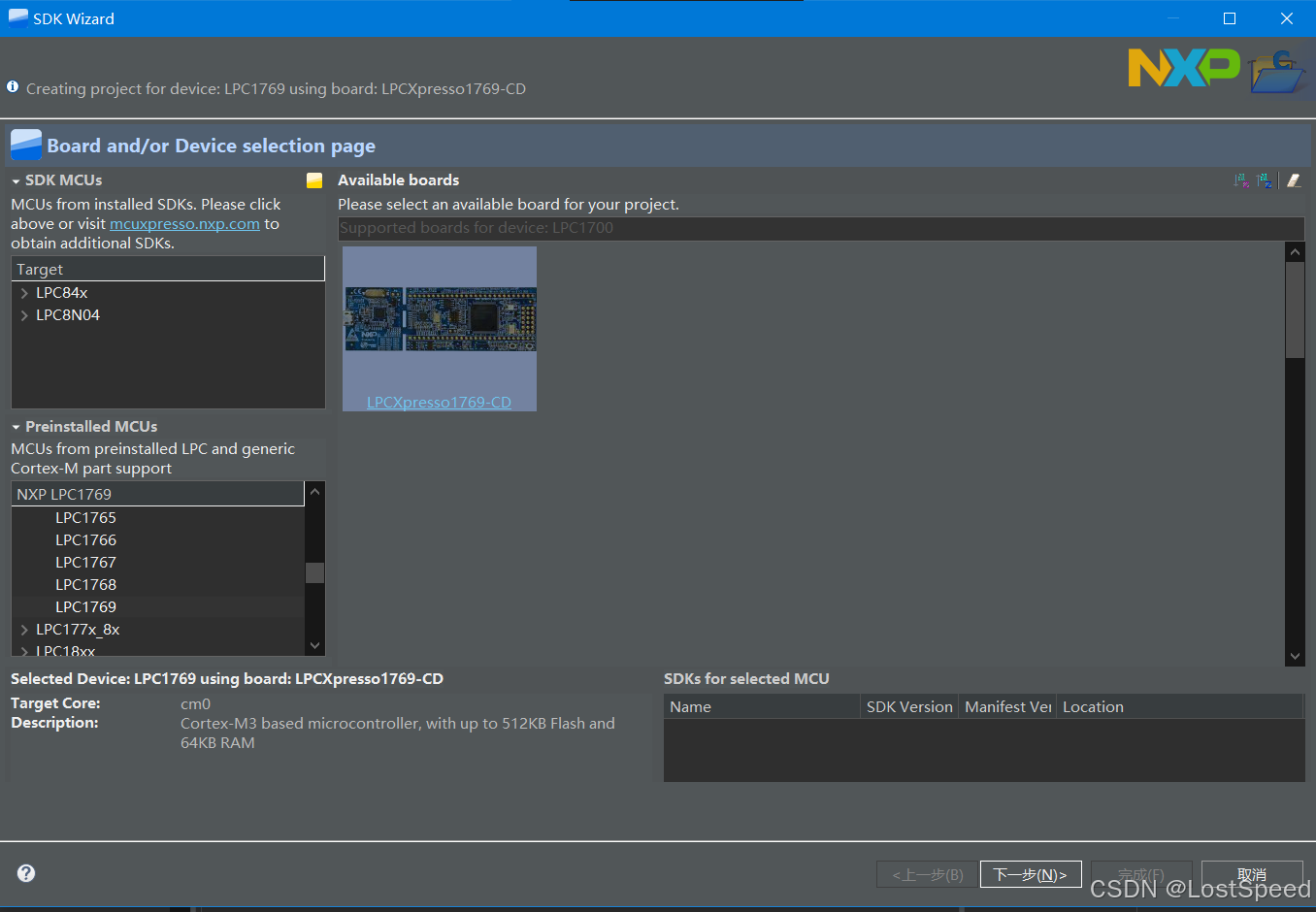

这块板子(OM13085 - LPCXpresso1769/CD)是没有SDK支持的，只能是用旧的LpcOpen库搭建。

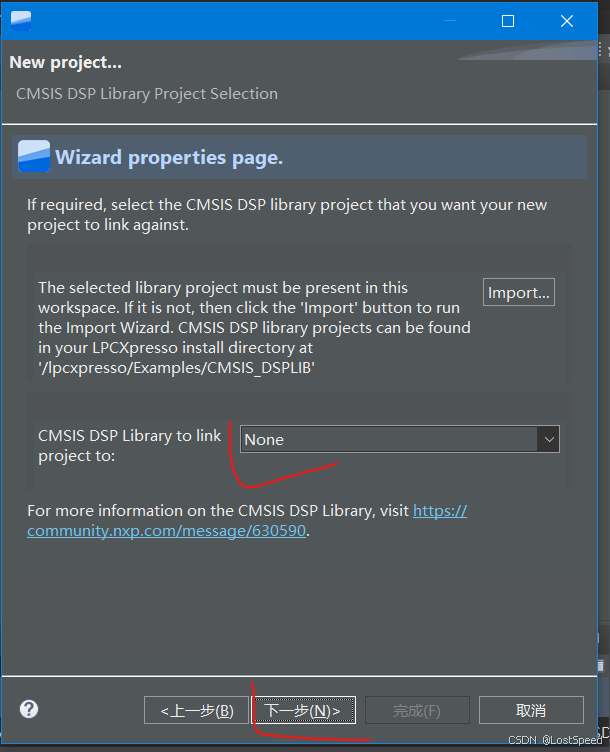

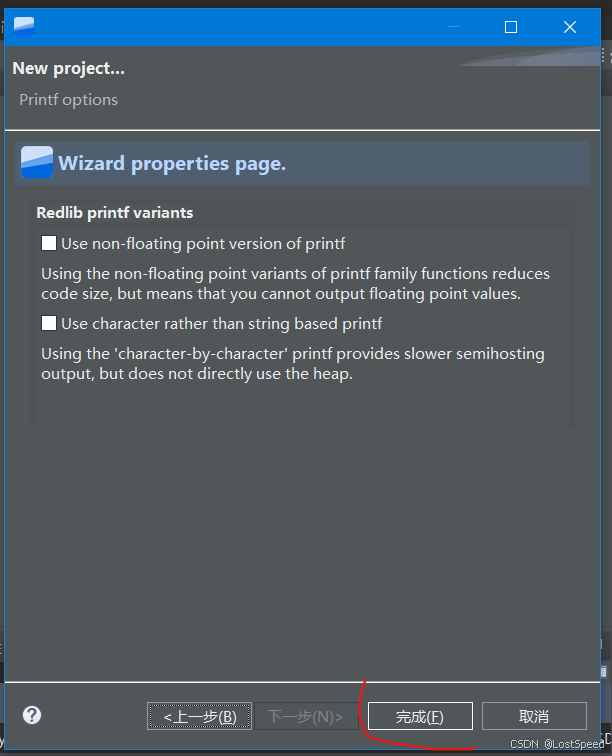

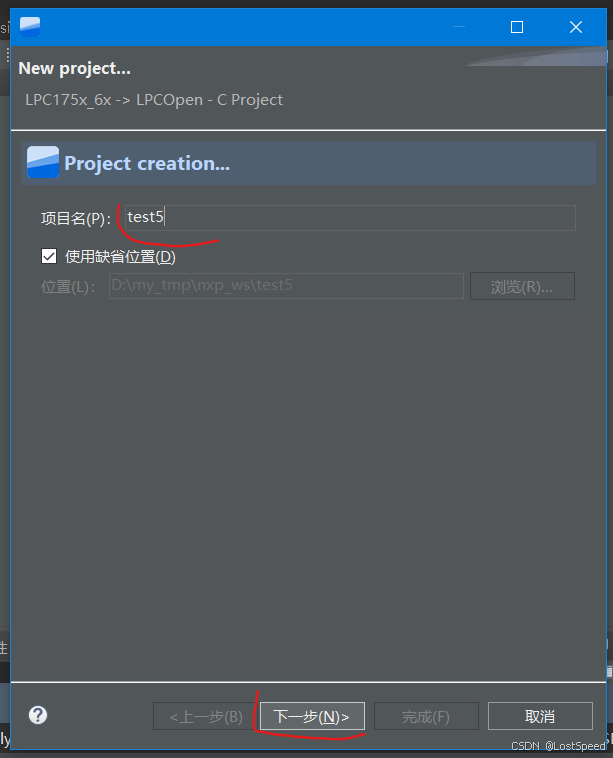

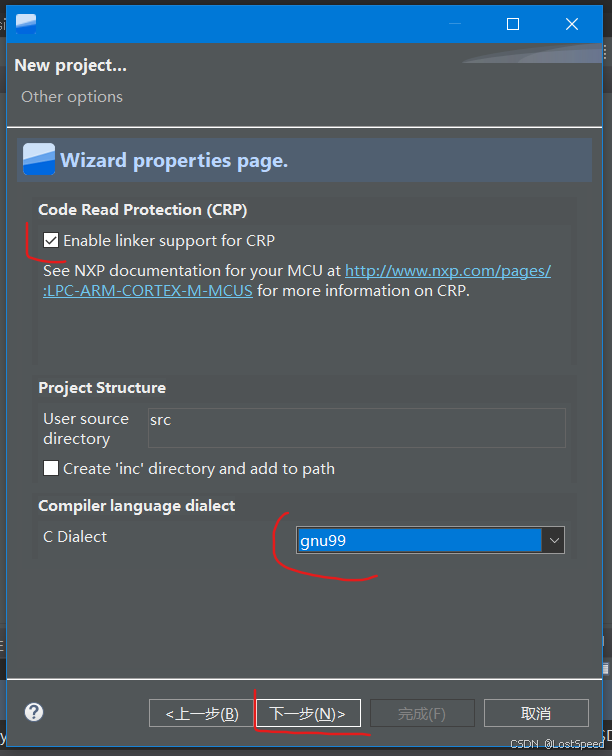

给项目随便起个名字，下一步。
我们最终是要用导入的库工程，这个临时项目的代码最后是要删除的，随便起个名字就行。

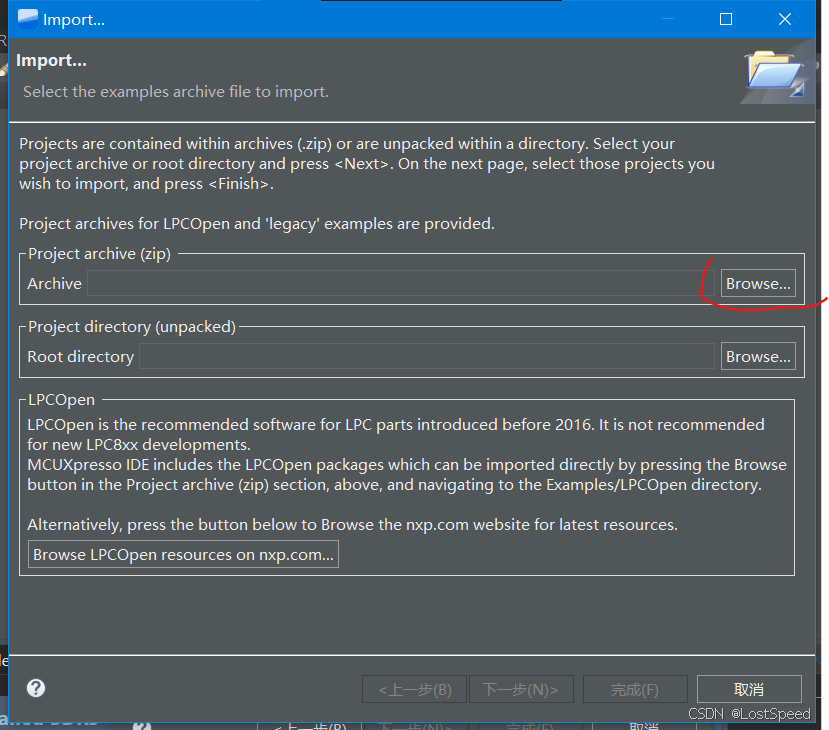

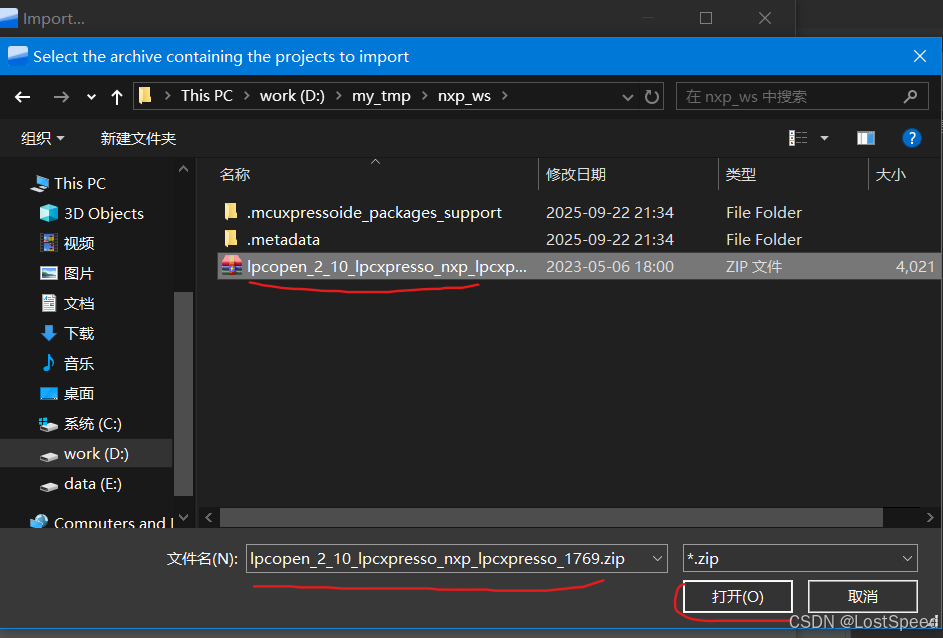

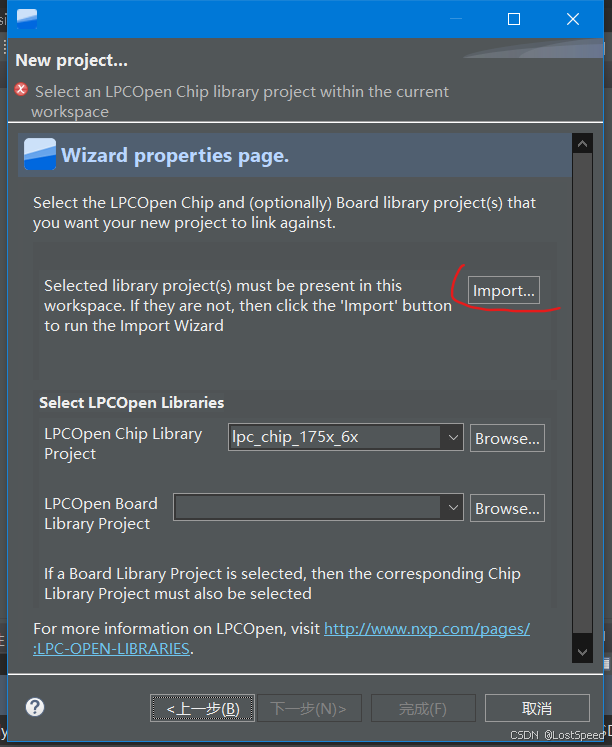

点击导入，选择工作区目录下的lpcopen_2_10_lpcxpresso_nxp_lpcxpresso_1769.zip

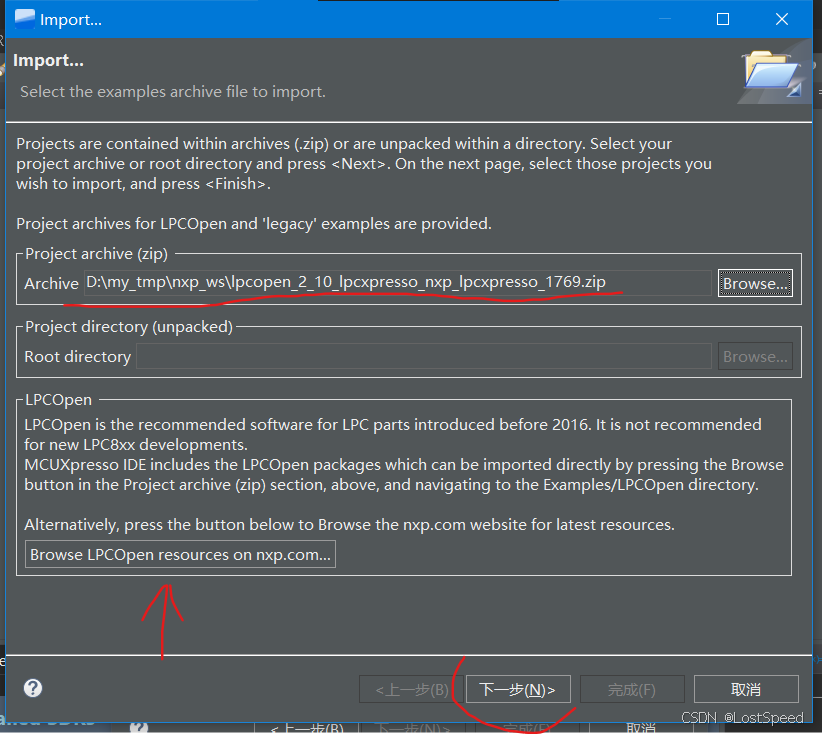

如果还没有下载lpcopen_2_10_lpcxpresso_nxp_lpcxpresso_1769.zip到本地，可以点击箭头指向的"Browse LPCOpen resources on nxp.com…"去下载，下载到本地后，再选择归档文件。

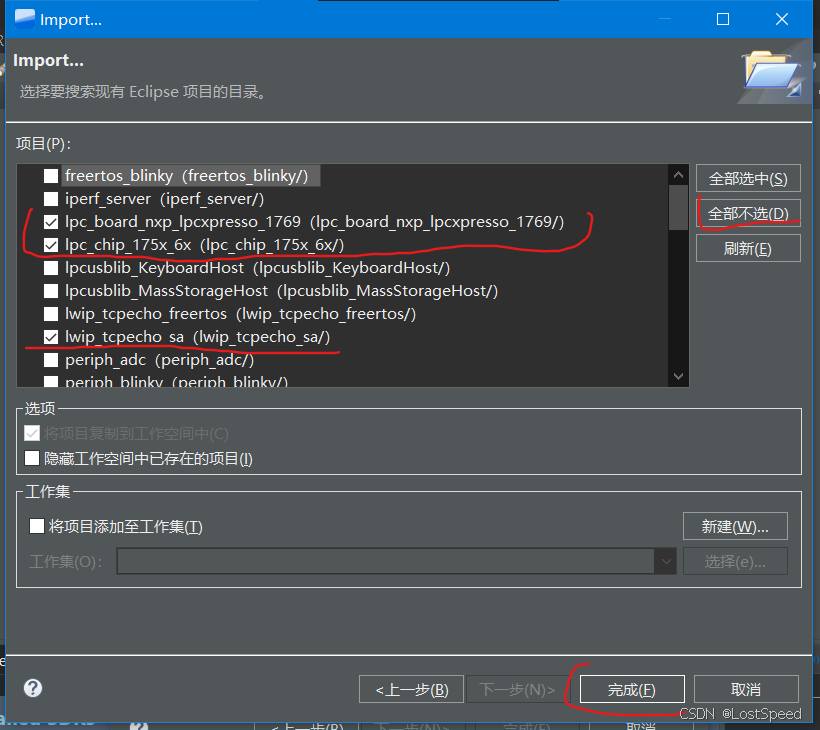

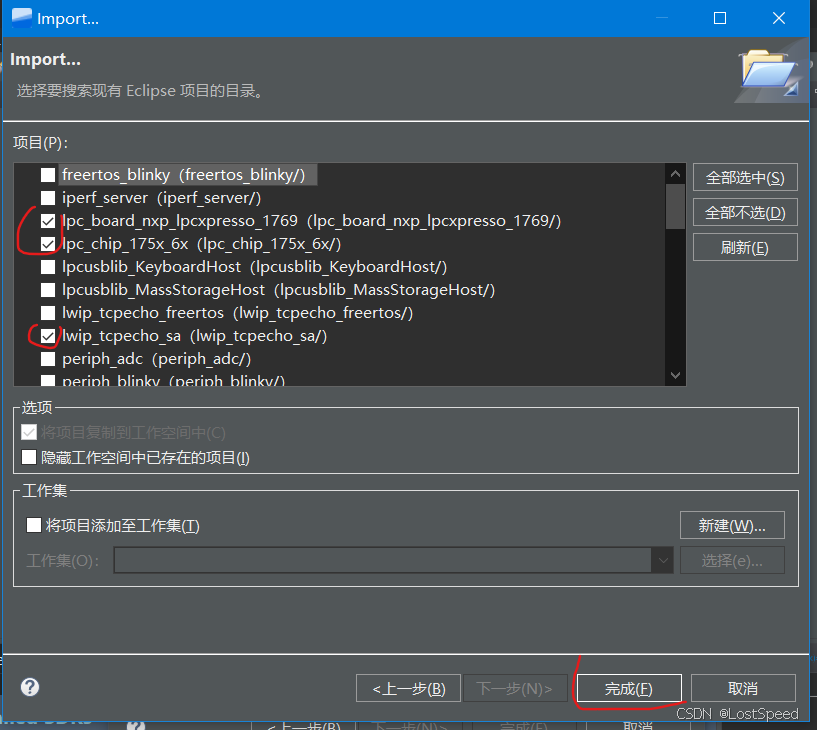

选择要导入的工程时，有注意事项。
先全部不选。

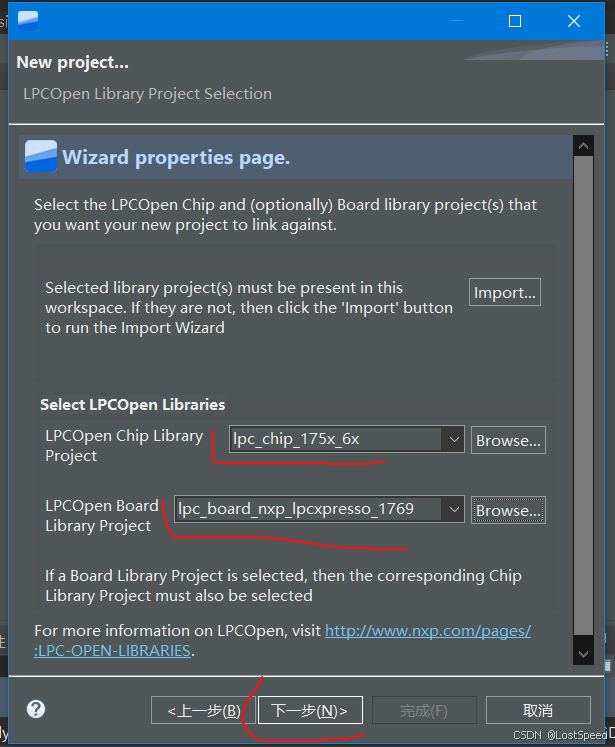

然后选择2个必须的支持工程:

1. lpc_board_nxp_lpcxpresso_1769
2. lpc_chip_175x_6x
   这2个支持库工程，在后续的设置中，是要用的，如果没有这2个基本库，编译报错。

然后再选择一个要学习的知识点工程,建议在一个工作区中，就保留一个要维护的工程。
除了上面的2个基本库之外，剩下的都是知识点的demo工程，我已经实验过前面几个了，现在选择lwip_tcpecho_sa，其他的工程也可以，都是可以运行的demo工程。

选好2个基本库和1个demo工程后，点击完成。

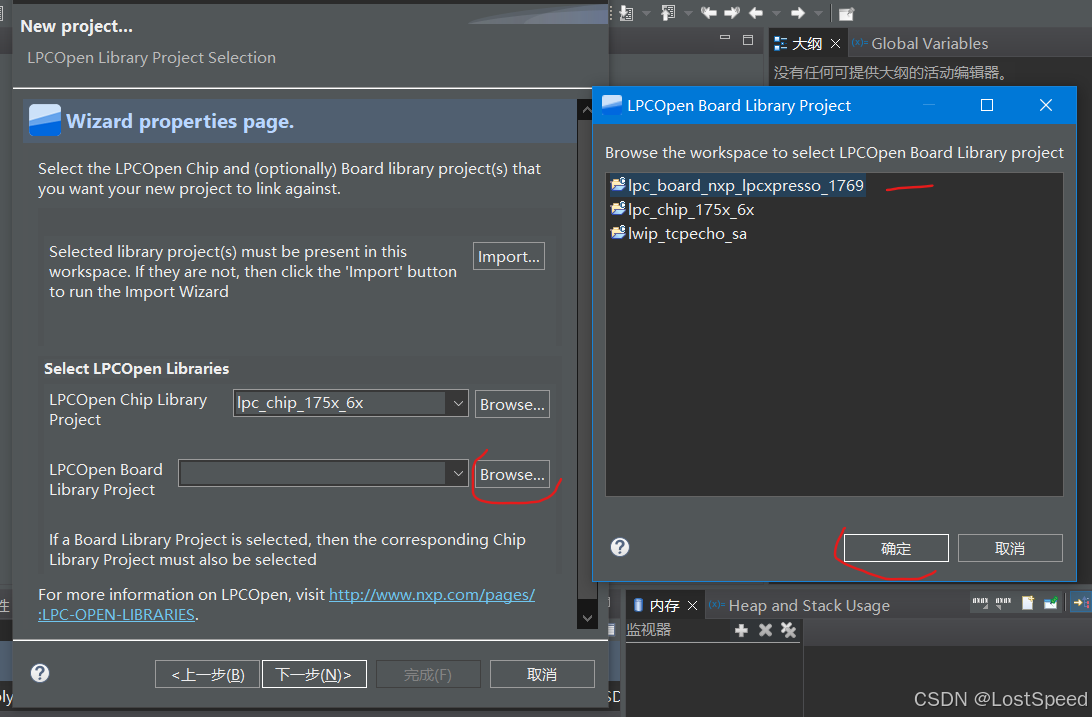

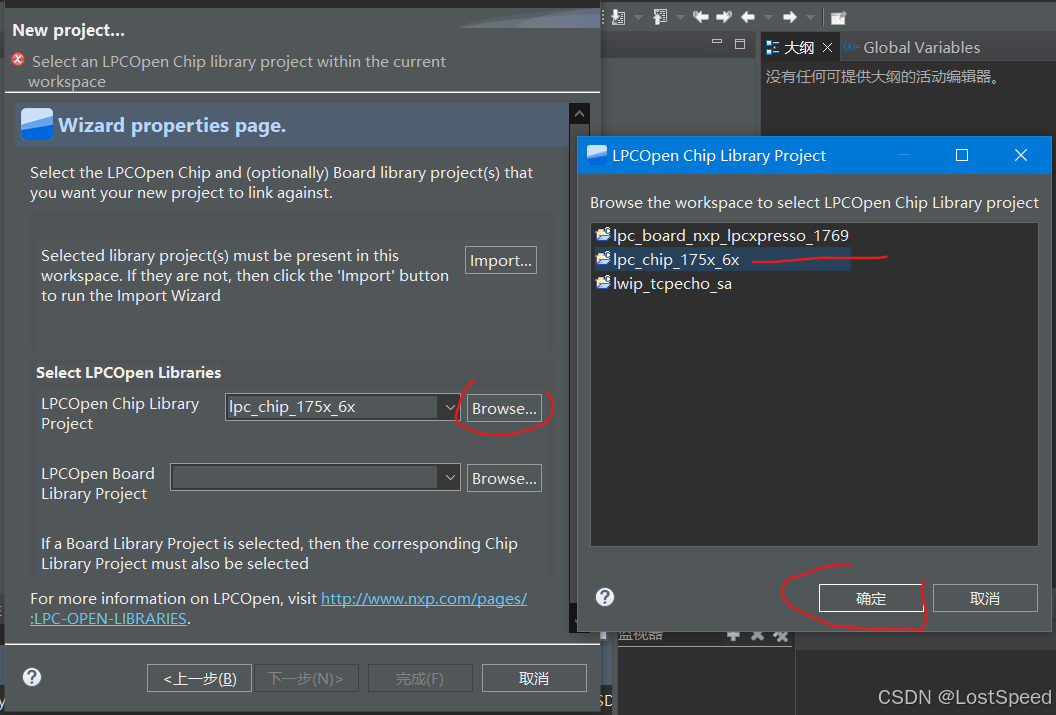

设置2个基本库

现在工程有4个，2个基本库工程，一个导入的工程，一个我们新建的临时工程。

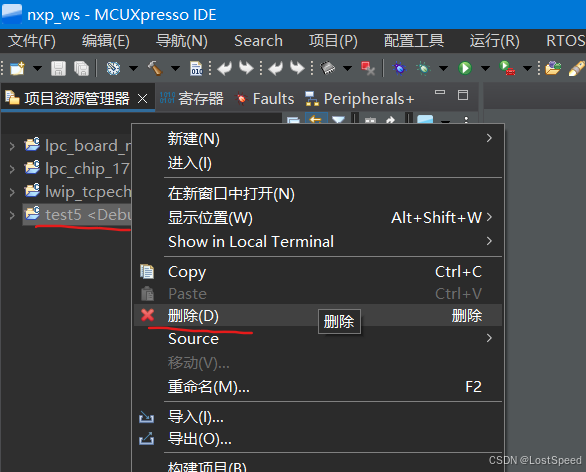

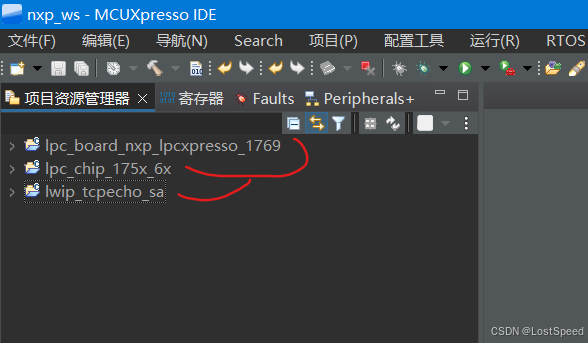

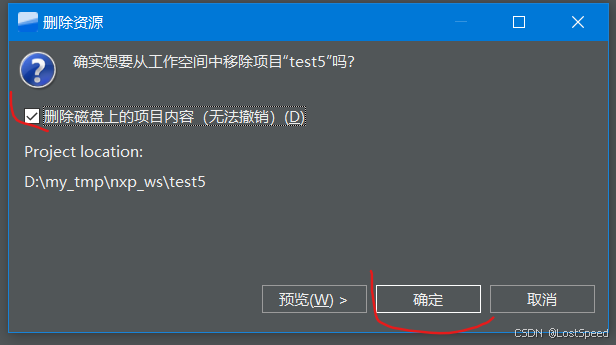

删掉我们开始建立的临时工程，只保留导入的工程。

工程就新建完成了

工程编译

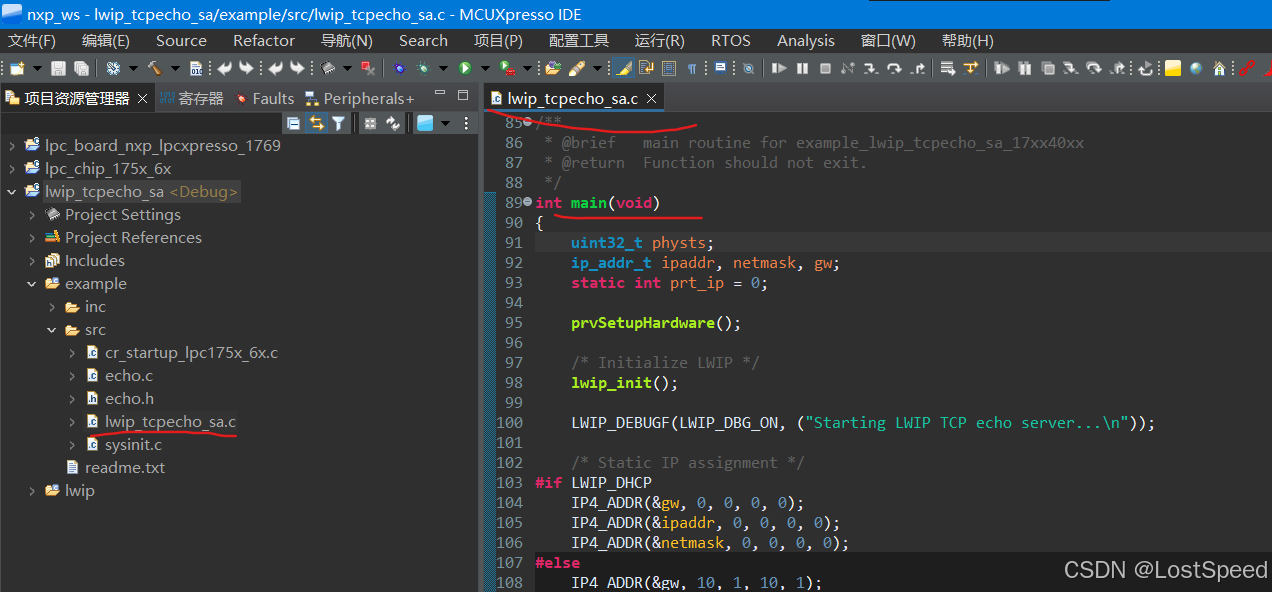

现在的工程虽然有3个，但是只有一个main().
这个main()在除了2个基本库之外的那个工程中。
看文件名，翻一下，就能知道main()在哪里。

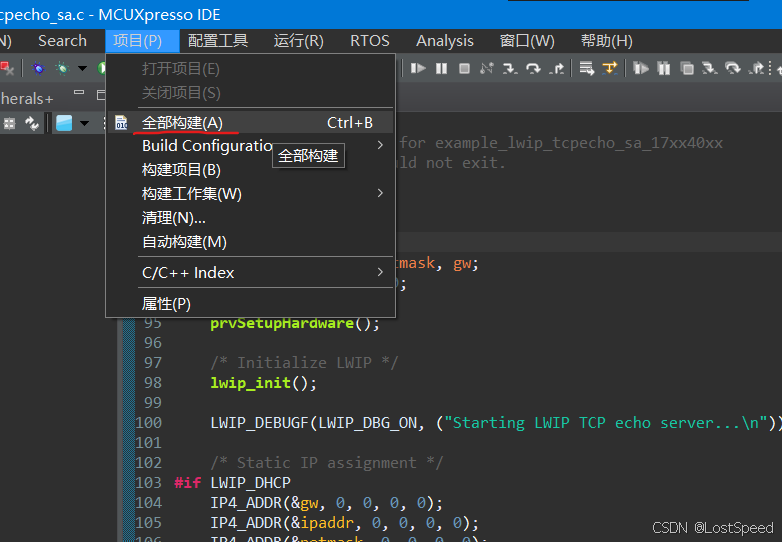

现在焦点落在main()所在的.c中，现在开始编译工程。

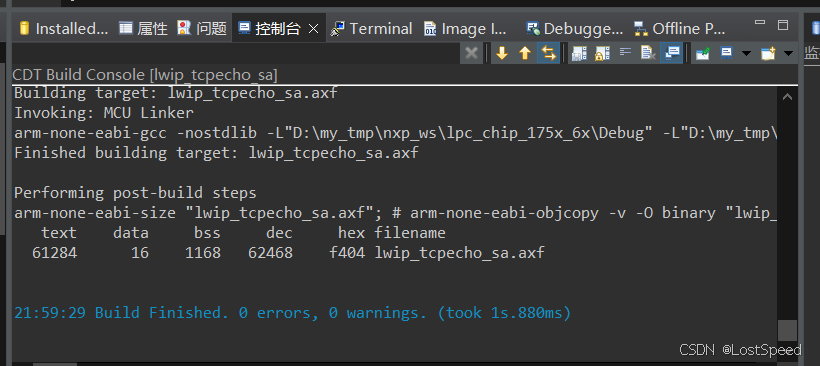

编译过了，0错误0警告。

对工程进行单步调试

先连上开发板OM13085 - LPCXpresso1769/CD，等win10本本设置完开发板的USB设备连接。

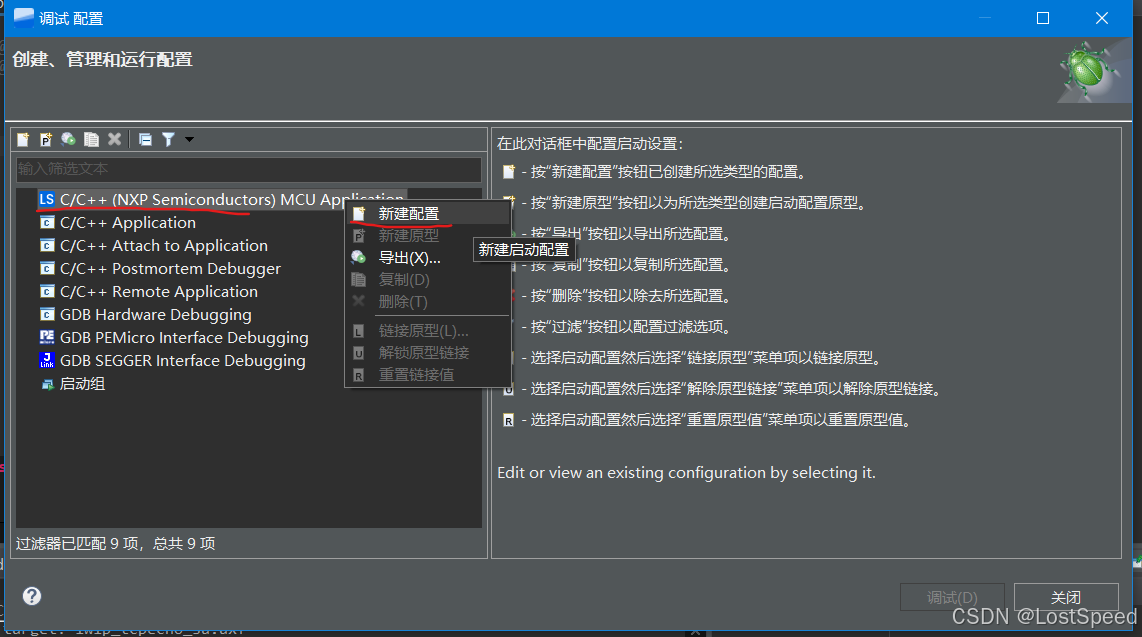

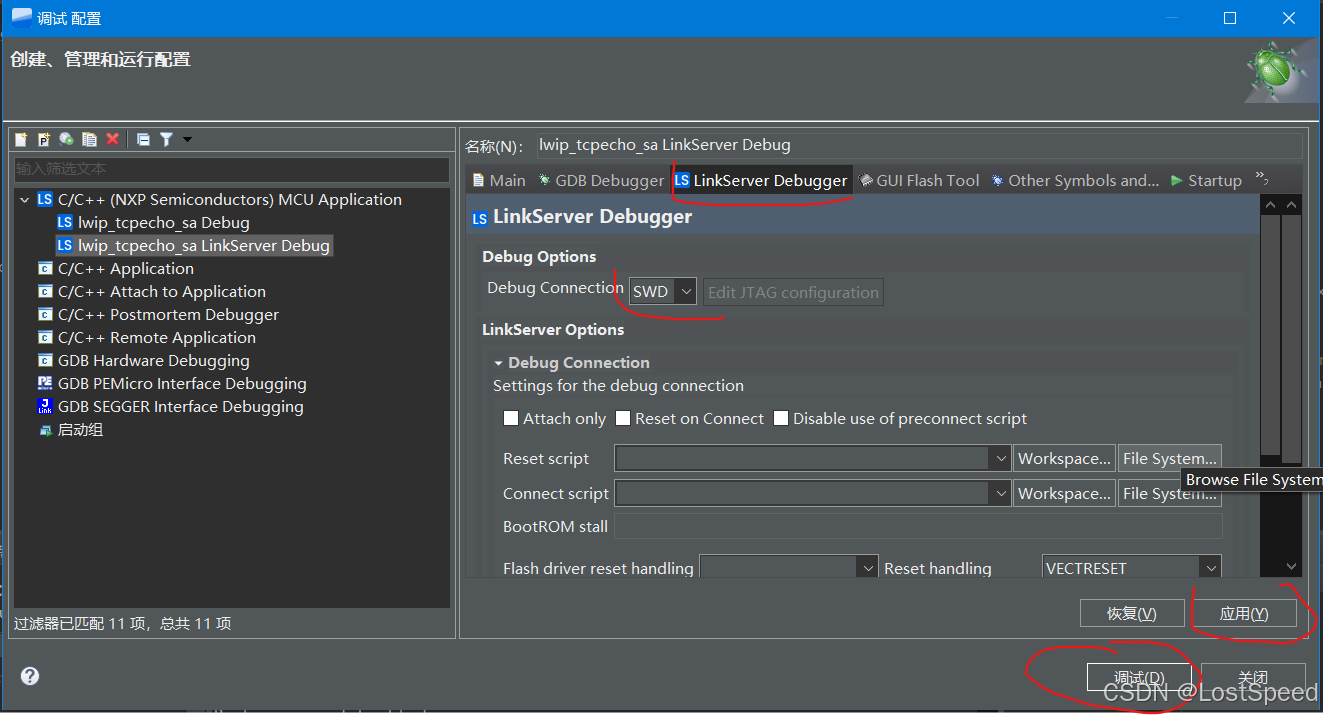

设置SWD调试方式。



工程如果是编译过的，现在就能调试。
为了演示，我们先点击应用，先不调试，然后点击关闭。就新建了一个SWD调试方式。

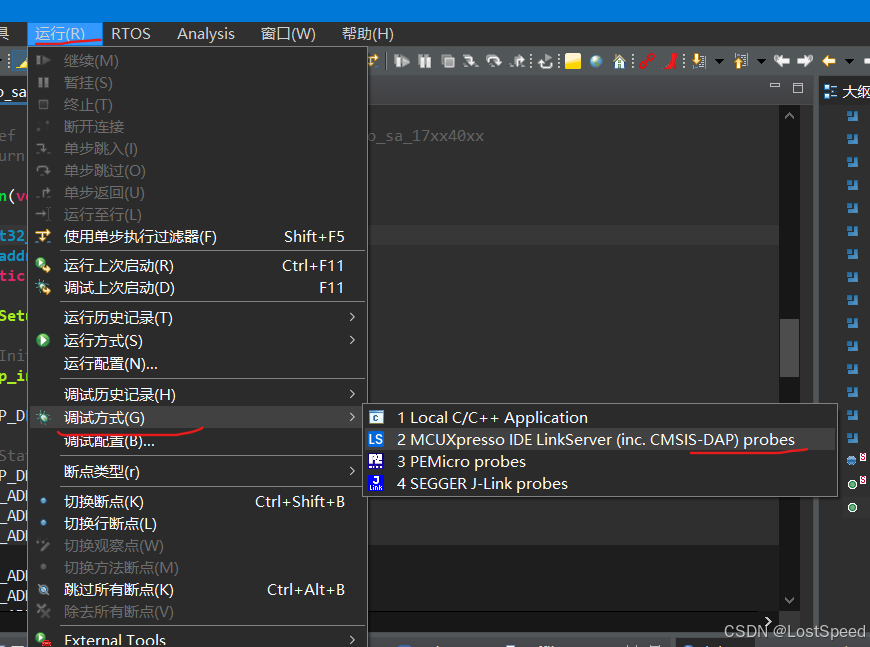

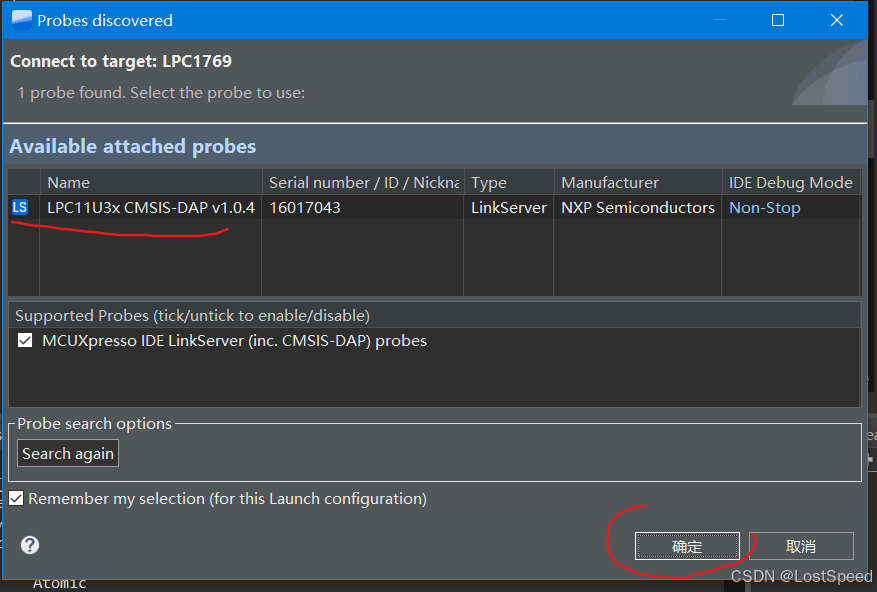

开始调试

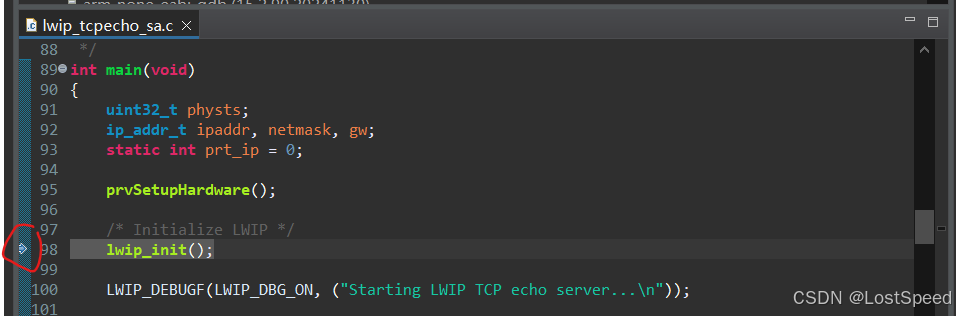

如果能正常单步调试，启动调试后，会在main()的第一条语句上停住。
此时，按F6就可以单步(步过)调试了。如果要进入一个函数，就按F5.

这就搞定了，剩下自己就可以开始研究demo固件工程的实现逻辑了。

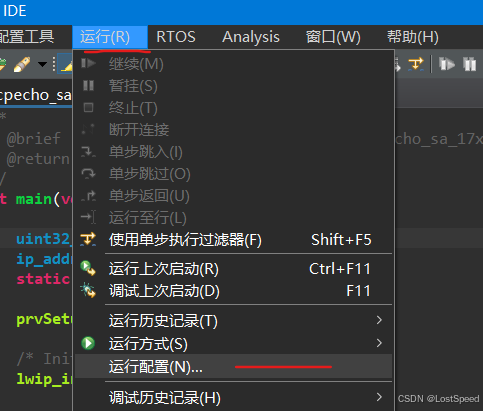

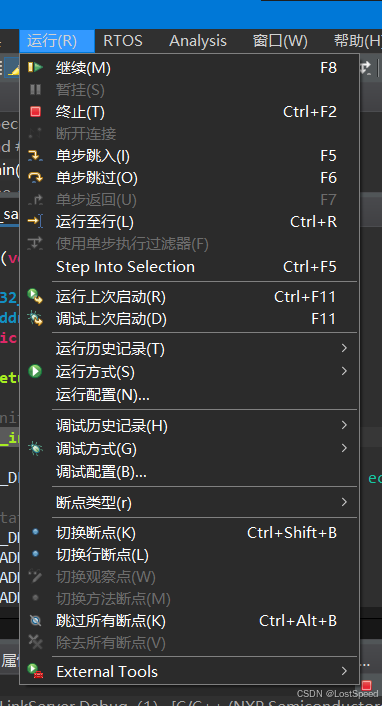

如果还需要F6, F5之外的单步调试命令，看运行菜单就可以。

备注

如果是要维护老旧工程(LpcOpen库工程)，那直接用MCUXpresso IDE就很方便。

如果是要通过单步调试，将逻辑弄清楚，将LpcOpen库实现迁移到MCUXpresso IDE实现，或者迁移到其他MCU(e.g. GD32H7), 那就看自己的实力了。

关于如何用MCUXpresso IDE载入老旧的LpcOpen工程的方法，这个笔记已经演示的很清楚了。
