基于51单片机电子钟闹钟12/24小时制LCD显示

news 2025/9/22 12:20:47

基于51单片机电子钟闹钟12/24小时制LCD显示（Proteus仿真+程序+设计报告+讲解视频）

1. 主要功能

基于51单片机的电子钟12/24小时制万年历设计，具备以下功能：

可设定起始时间，按下复位键可恢复初始化时间；
支持闹钟功能，可通过按键设定闹钟闹铃时间；
提供12小时／24小时两种时间制式可选；
可显示年月日及星期信息；
使用DS1302实时时钟芯片计时，通过LCD1602液晶显示屏显示。

注：仿真中51单片机芯片是兼容的，AT89C51、AT89C52为具体型号，内核相同。原理图中无论STC还是AT系列，引脚功能一致，程序兼容，可替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

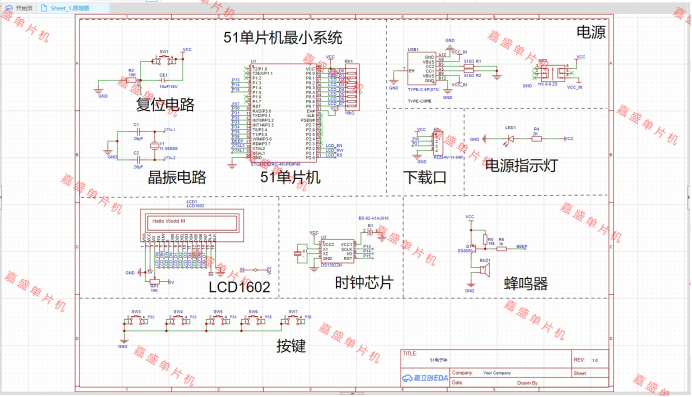

仿真示意图

资料下载链接：
S0082 51单片机电子钟12-24时制设计
链接：https://pan.baidu.com/s/1QnKZRhgwCcwNBNDUlvr_zA?pwd=d0jn
提取码：d0jn

2. 讲解视频

讲解视频包含仿真运行演示和代码详解：
B站视频链接

3. 仿真设计

使用Proteus 7.8及以上版本打开仿真工程，双击单片机选择对应的hex文件路径，即可开始仿真。

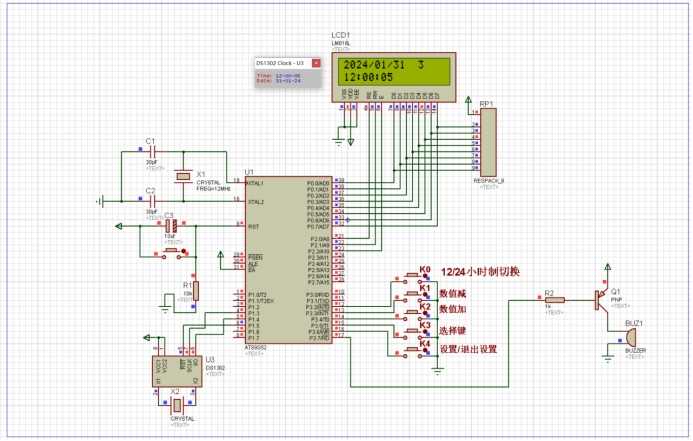

仿真运行图

时间显示状态下：按下切换键进入设置模式，当前设置项闪烁。默认从年份开始设置，通过“加/减”键调整数值，“下一个”键切换设置项（月、日、星期、时、分、秒）。

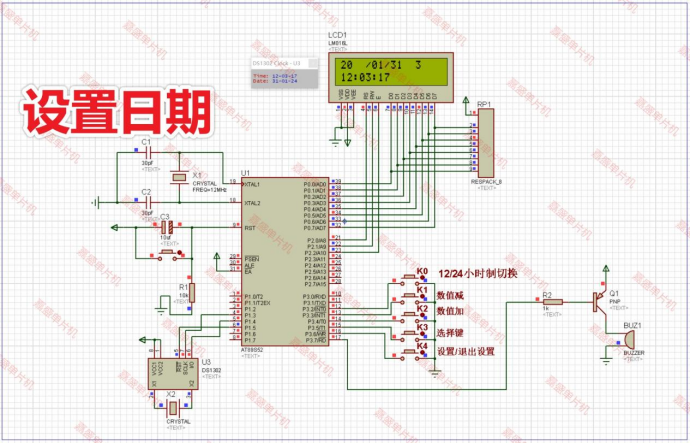

时间设置界面

闹钟设置：按下切换键进入闹钟设置模式，同样通过“加/减”键调整时间，“下一个”键切换时/分设置。

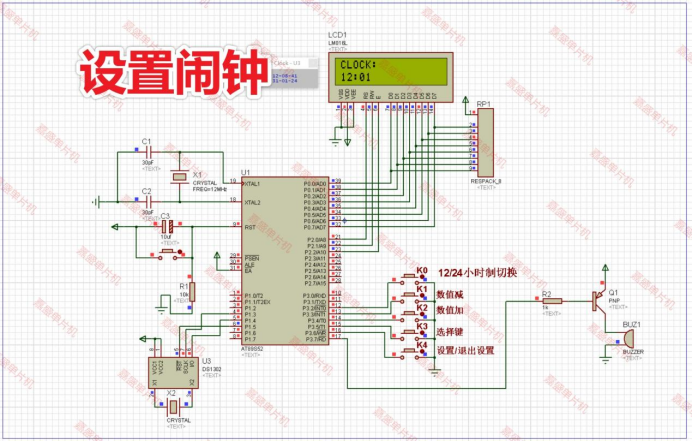

闹钟设置界面

12/24小时制切换：按下对应按键可切换时间制式。上午显示“AM”，下午显示“PM”，便于时间区分。

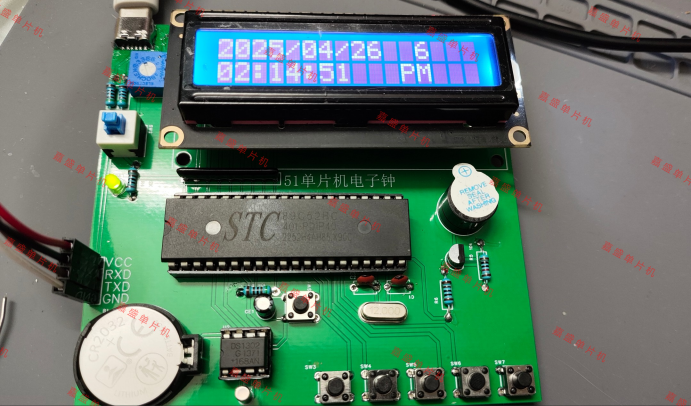

12/24小时制显示

4. 程序代码

使用Keil 4或Keil 5编译，代码附有详细注释，可结合视频理解程序逻辑。

#include <reg51.h>
#include "lcd1602.h"
#include "ds1302.h" #define uchar unsigned char
#define uint unsigned int// 引脚定义
sbit key1 = P3^6;  // 功能切换
sbit key2 = P3^5;  // 下一个设置项
sbit key3 = P3^4;  // 加
sbit key4 = P3^3;  // 减
sbit key5 = P3^2;  // 12/24小时制切换
sbit beep = P3^7;  // 蜂鸣器// 变量定义
uchar mode = 0;     // 模式：0-正常工作，1-设置模式
uchar t = 0;
uchar fen = 1, shi = 12;  // 闹钟分钟和小时
uchar cixu = 0, flag = 0; // 设置顺序与闪烁标志
uchar moshi = 0;          // 12/24小时制控制// 显示缓冲区
uchar hang1[] = "2000/00/00  0";  // 日期 + 星期
uchar hang2[] = "00:00:00     ";  // 时间
uchar hang3[] = "00:00        ";  // 闹钟时间// 时间计算与显示更新函数
void suan() {// 代码略
}void xian() {// 代码略
}void main() {// 初始化代码略while(1) {// 按键检测与功能处理// 代码略}
}// 定时器中断服务函数
void Timer0() interrupt 1 {// 代码略
}

5. 设计报告

设计报告共6377字，涵盖以下内容：

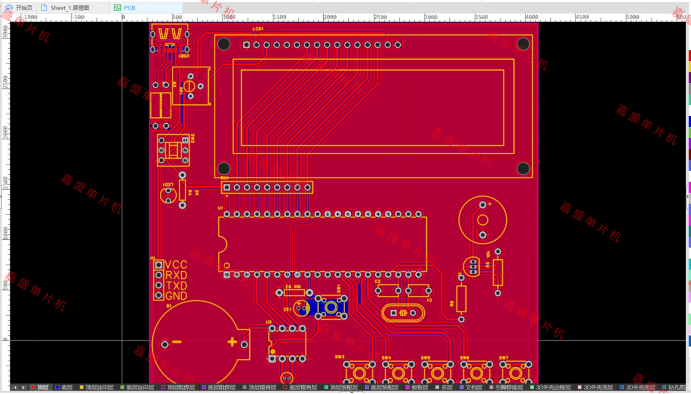

硬件设计
软件设计

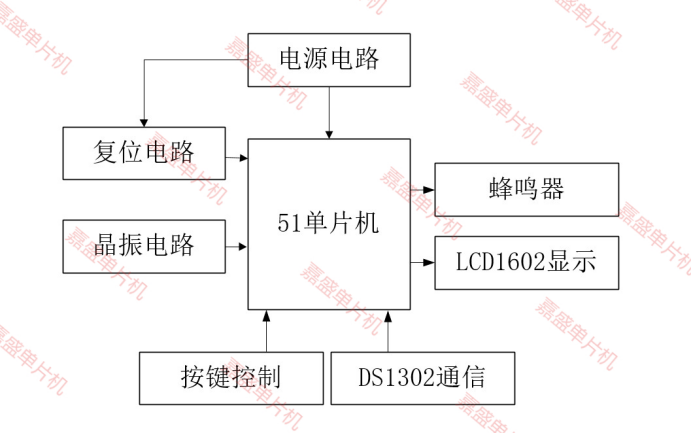

软硬件框图
系统调试过程

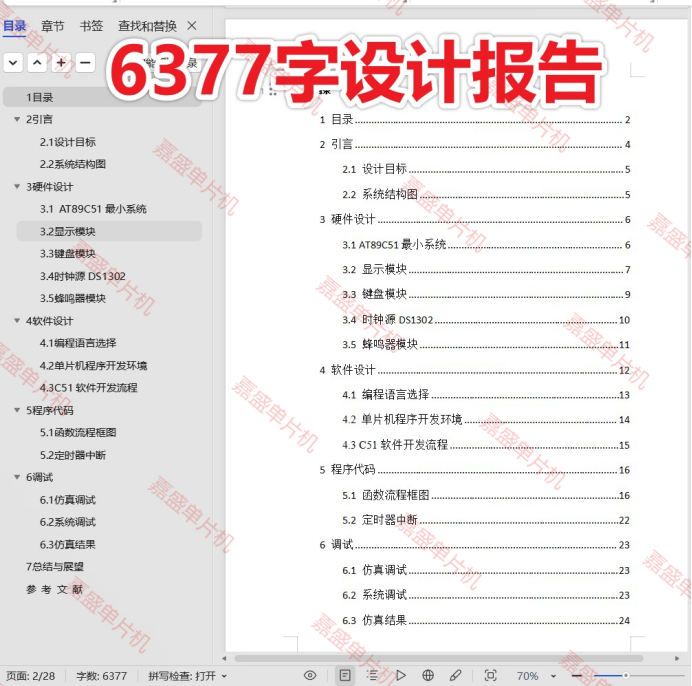

设计报告示例

随着嵌入式技术的快速发展，单片机作为其核心组成部分，在日常生活和工业应用中展现出显著优势。51系列单片机凭借其简洁的架构、低廉的成本和易于上手的特性，在教育和工业领域占据了重要地位。本设计基于51单片机实现了一款多功能电子钟万年历系统，结合Proteus仿真平台，通过理论与实践相结合的方式，使学生能够深入了解嵌入式系统的设计与实现。

该系统具备时间显示与设置、闹钟功能、12/24小时制切换、日期与星期显示等实用功能，体现了嵌入式系统的高度灵活性与智能化特点。
