链式结构的特性

一、链式结构反射特性

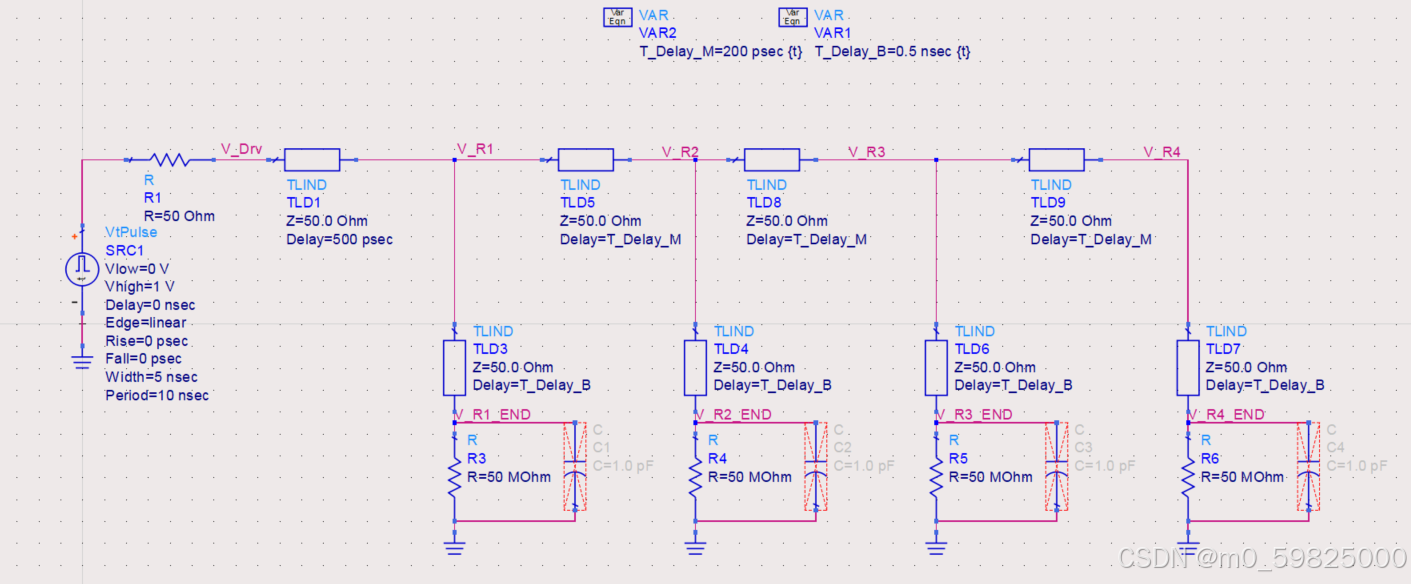

链式结构拓扑如下图所示：

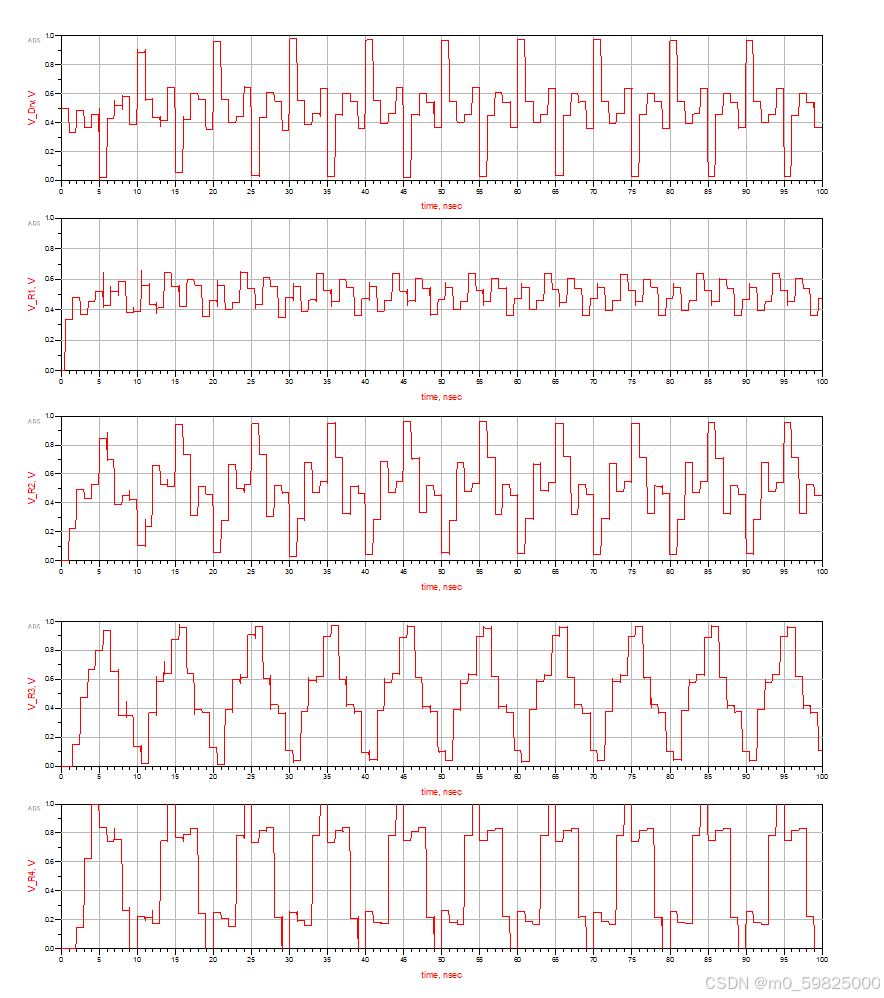

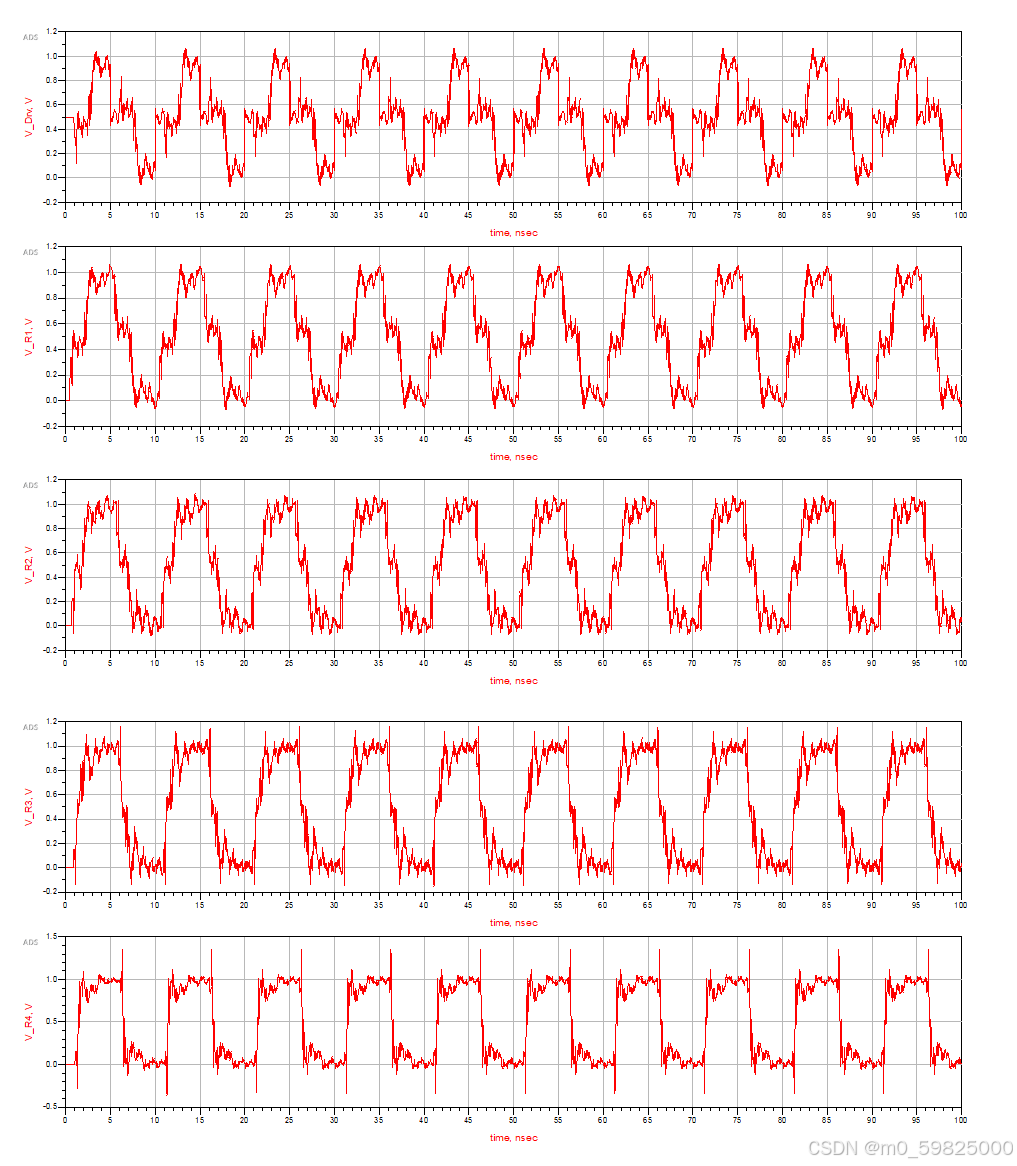

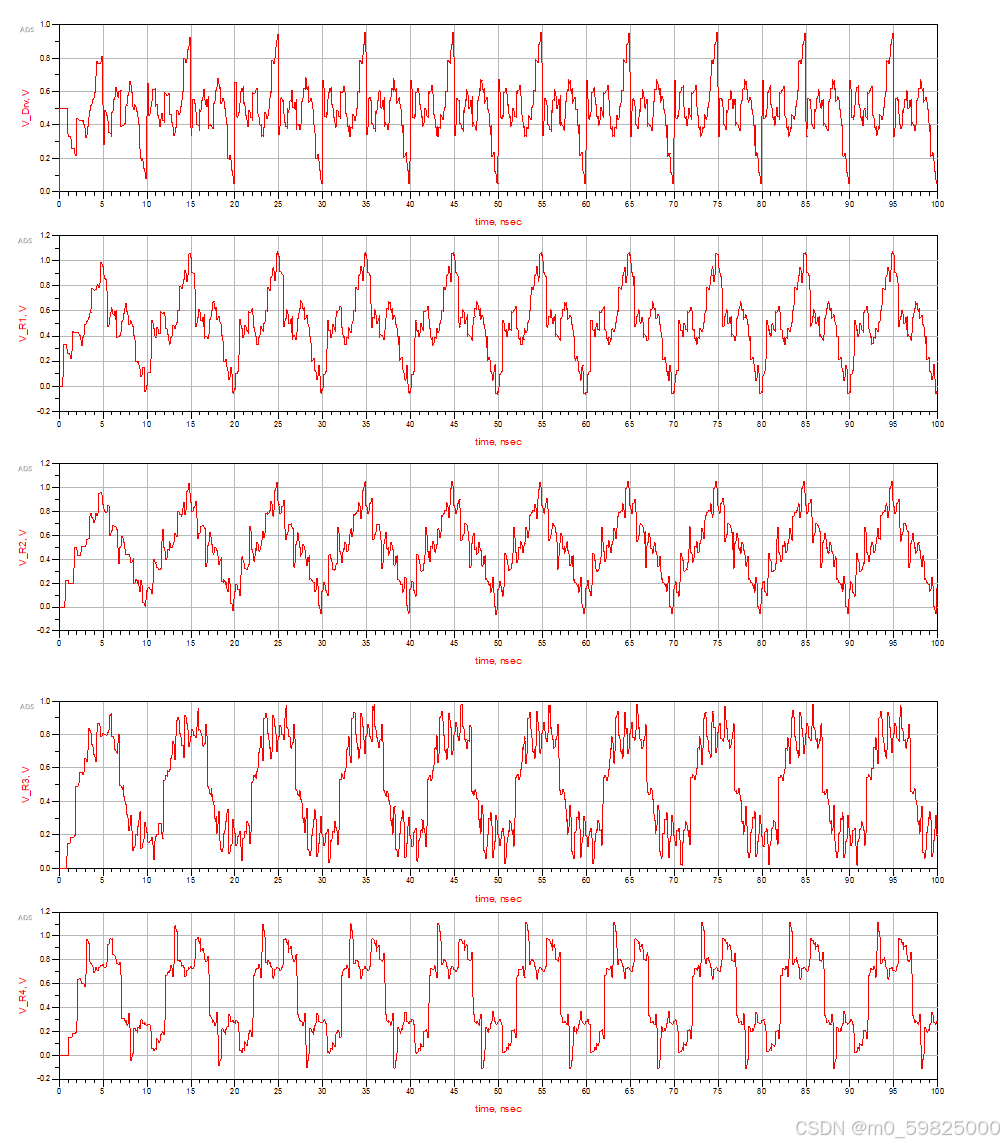

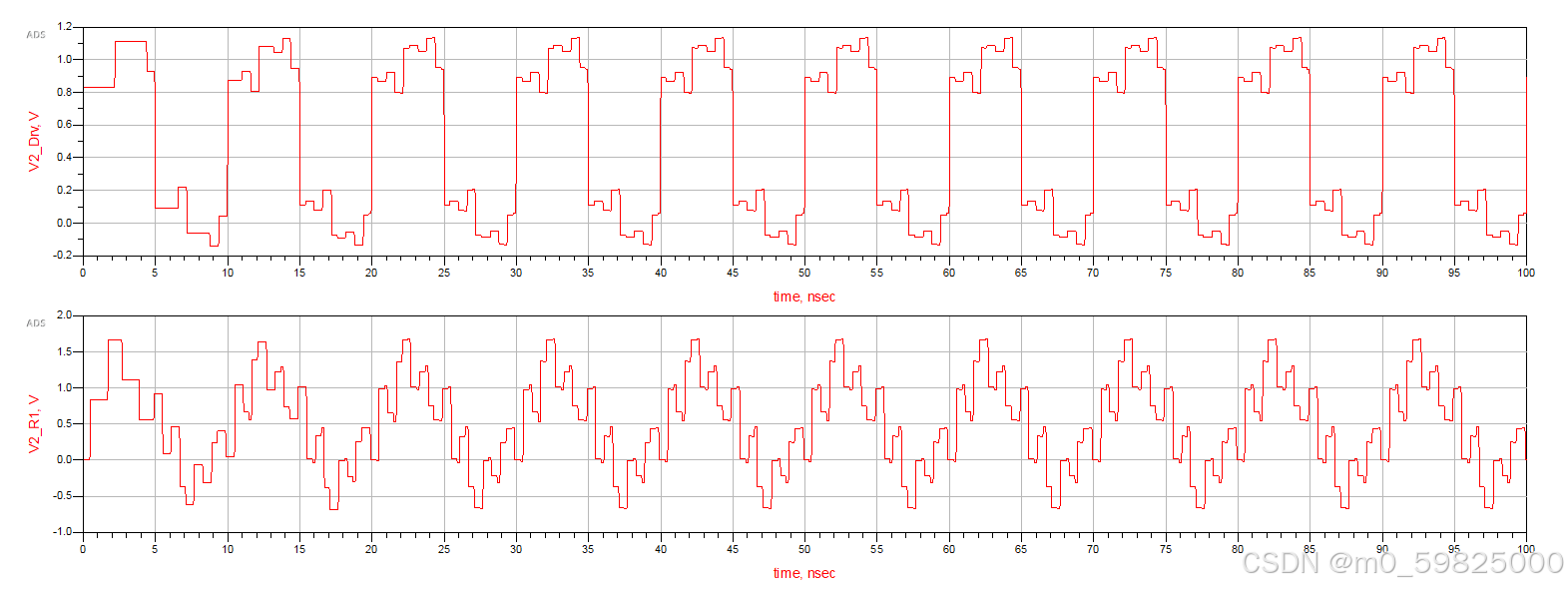

仿真波形如下：

可以看得到波形距离驱动端越近，波形反射越严重。

那么这个波形受哪些因素影响？如何改善链式结构的反射问题？

1.调整主干线长度

（1）调整T_Delay_M = 100 psec

（2）调整T_Delay_M = 500 psec

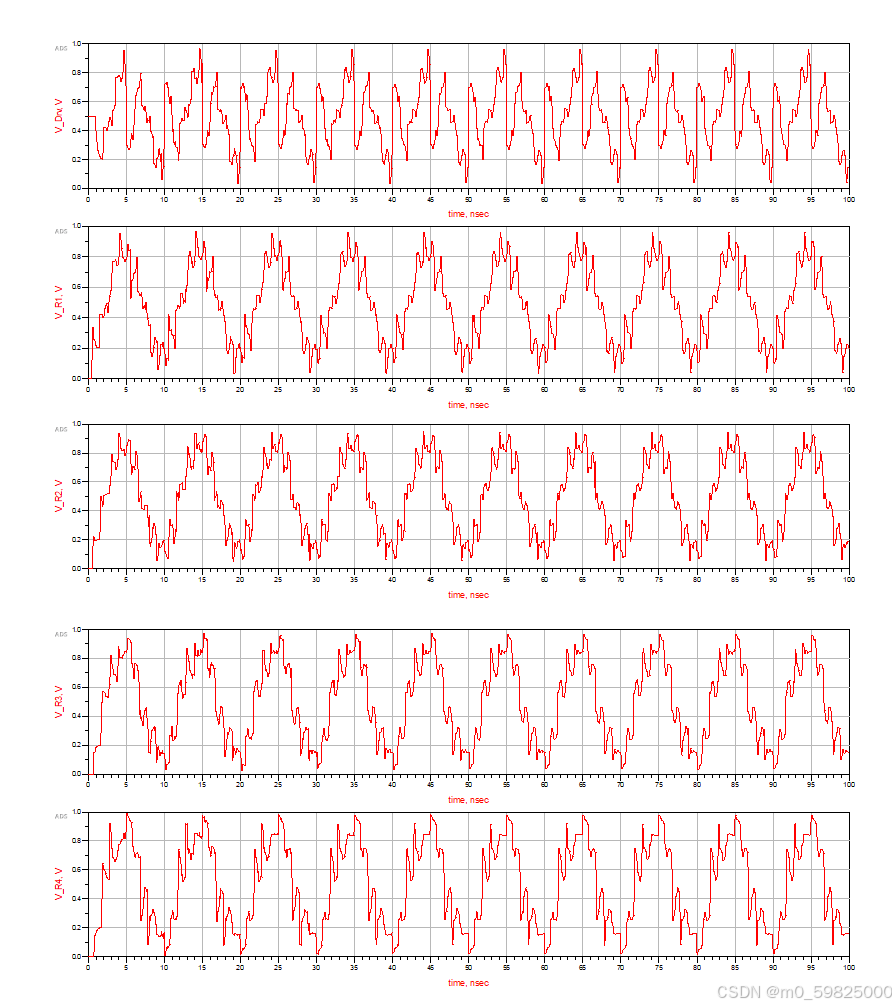

可以看得到调整主干线长度对波形的影响并不大

2.调整分支长度

（1）调整T_Delay_B = 1500 psec

（2）调整T_Delay_B = 100 psec

可以看得到调整分支线的长度对信号波形改善较明显，所以在布线时分支结构要尽量的短。

3.接收端Die电容对信号的影响

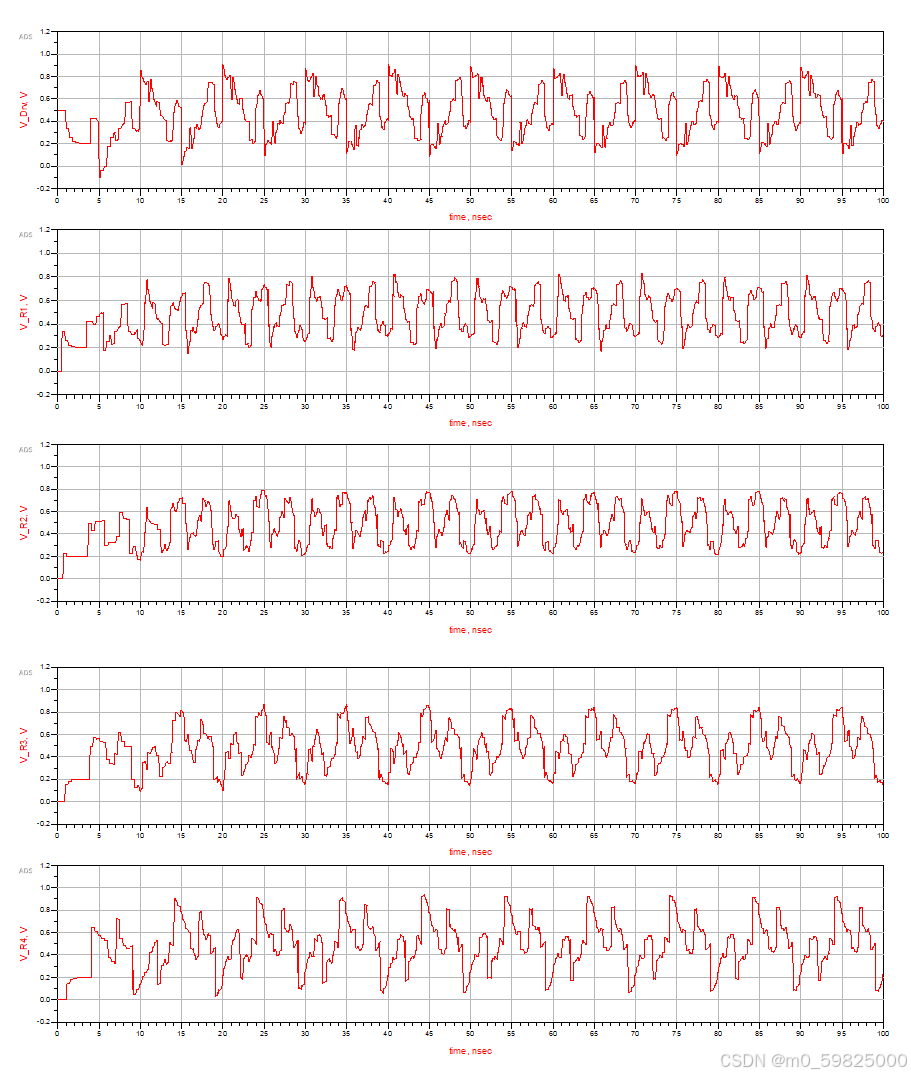

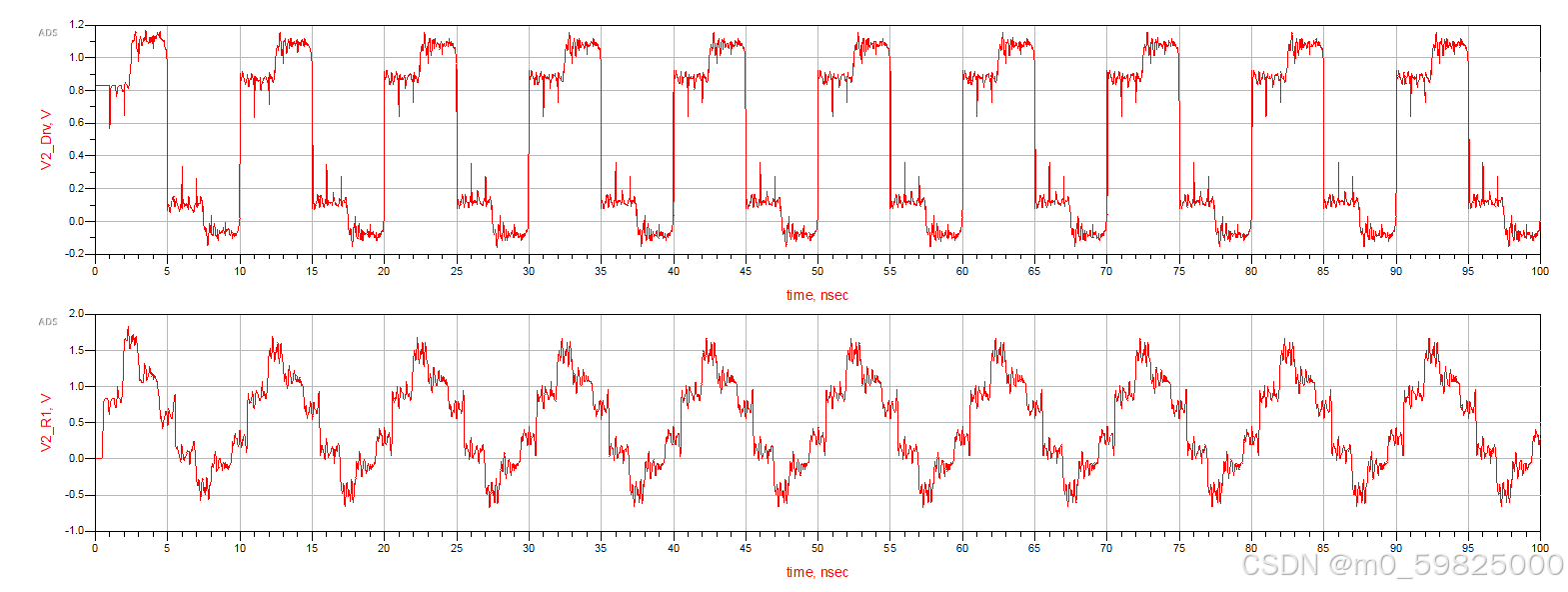

若在接收端加上Die电容，观察电容对信号的影响，仿真波形如下：

可以看到接收端电容的反射对信号影响较大。

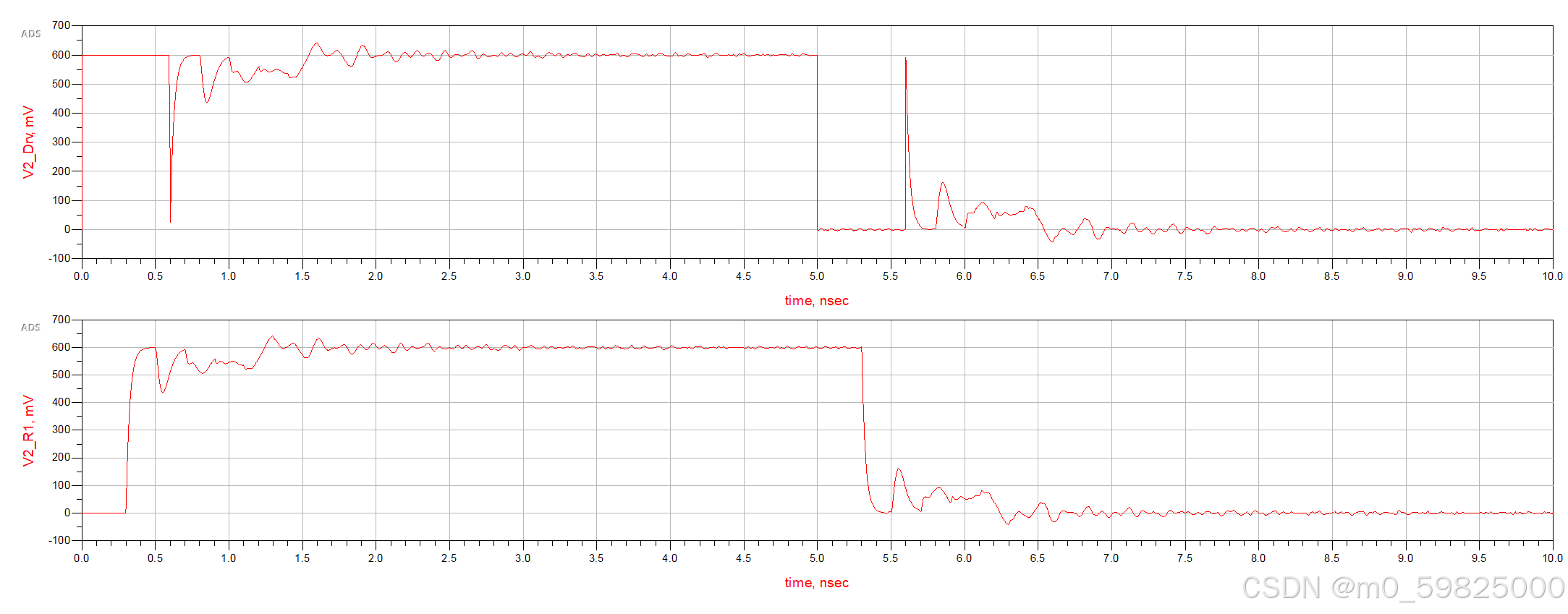

4.添加Die电容后分支结构加串联电阻

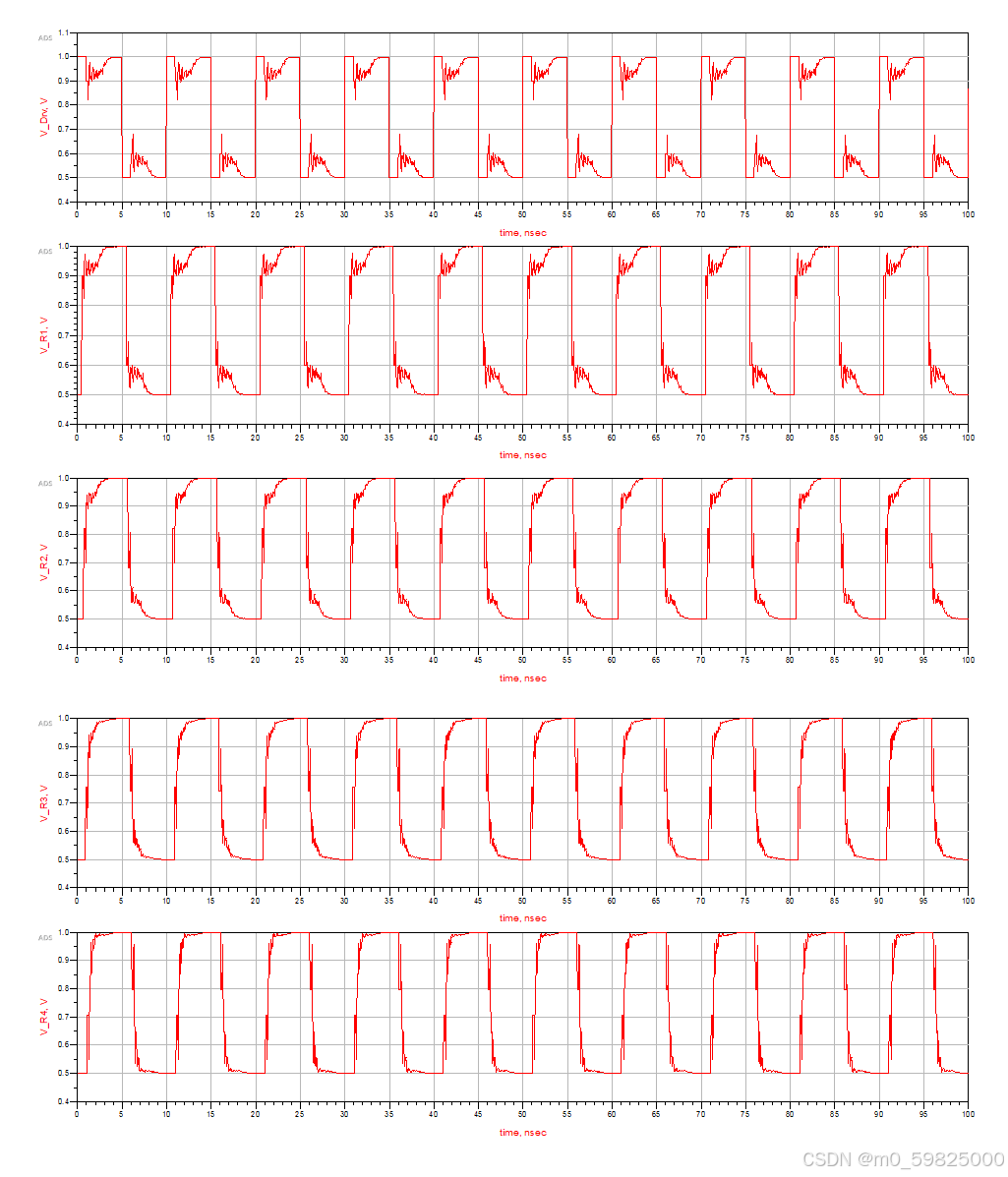

可以看得到由于分支点添加了串联匹配电阻后，波形有了较好的改善，原因是因为信号在分叉点的反射由负反射变为了正反射。

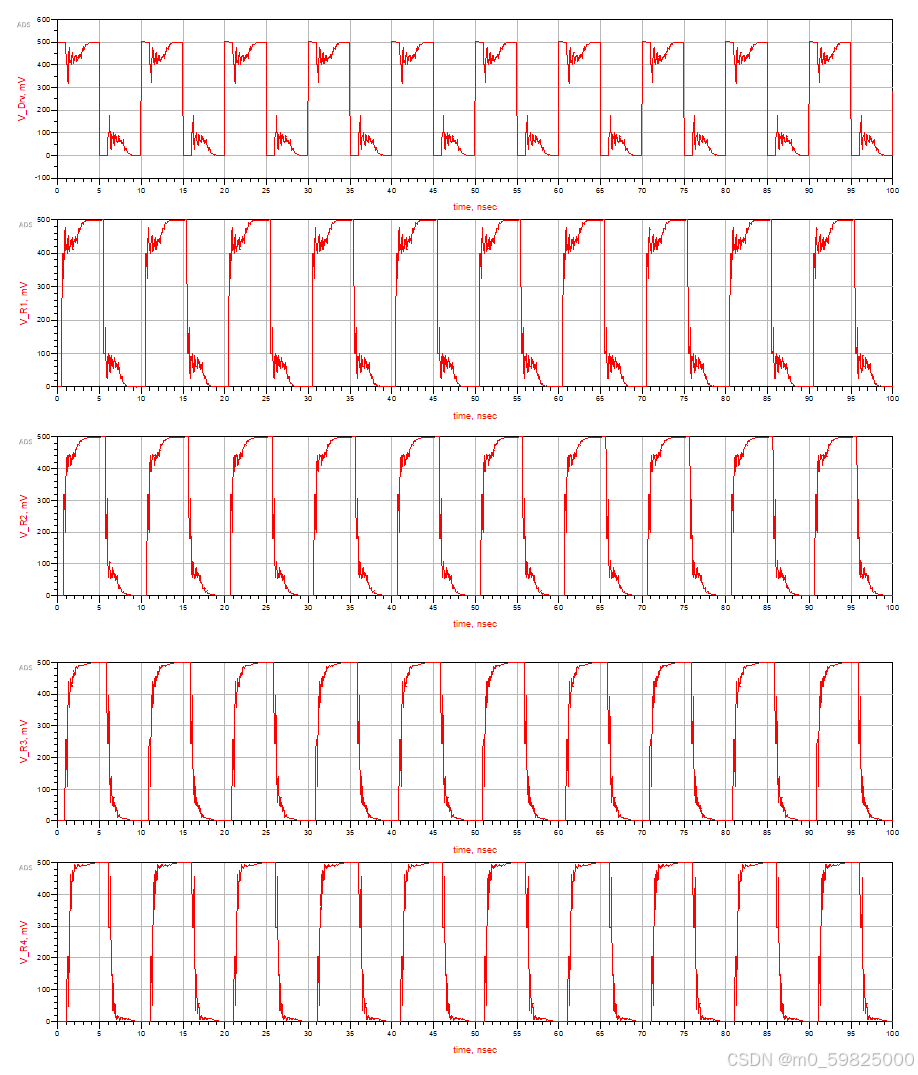

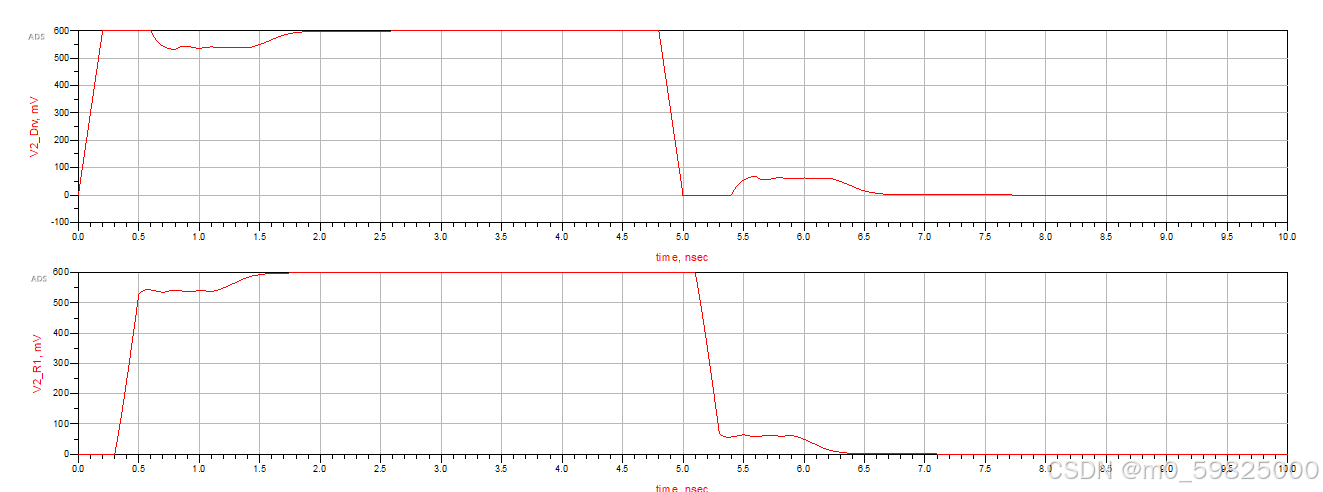

5.添加Die电容、分支结构加串联电阻后在末端添加50ohm下拉电阻

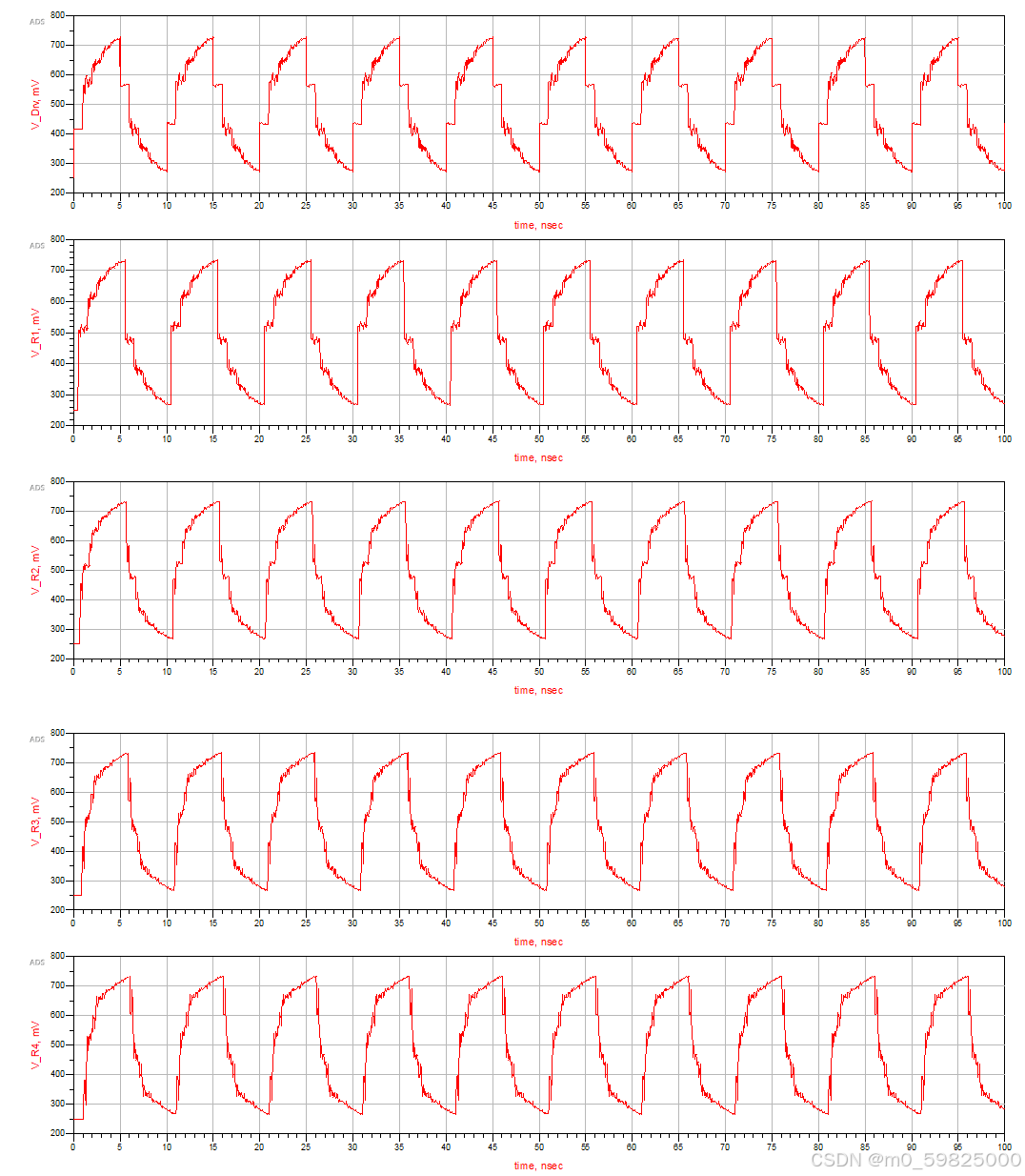

6.添加Die电容、分支结构加串联电阻后在末端添加50ohm上拉电阻，上拉到1V

由5、6可知，末端并联端接会使波形有较好的改善，上拉或下拉只会影响信号的幅度。

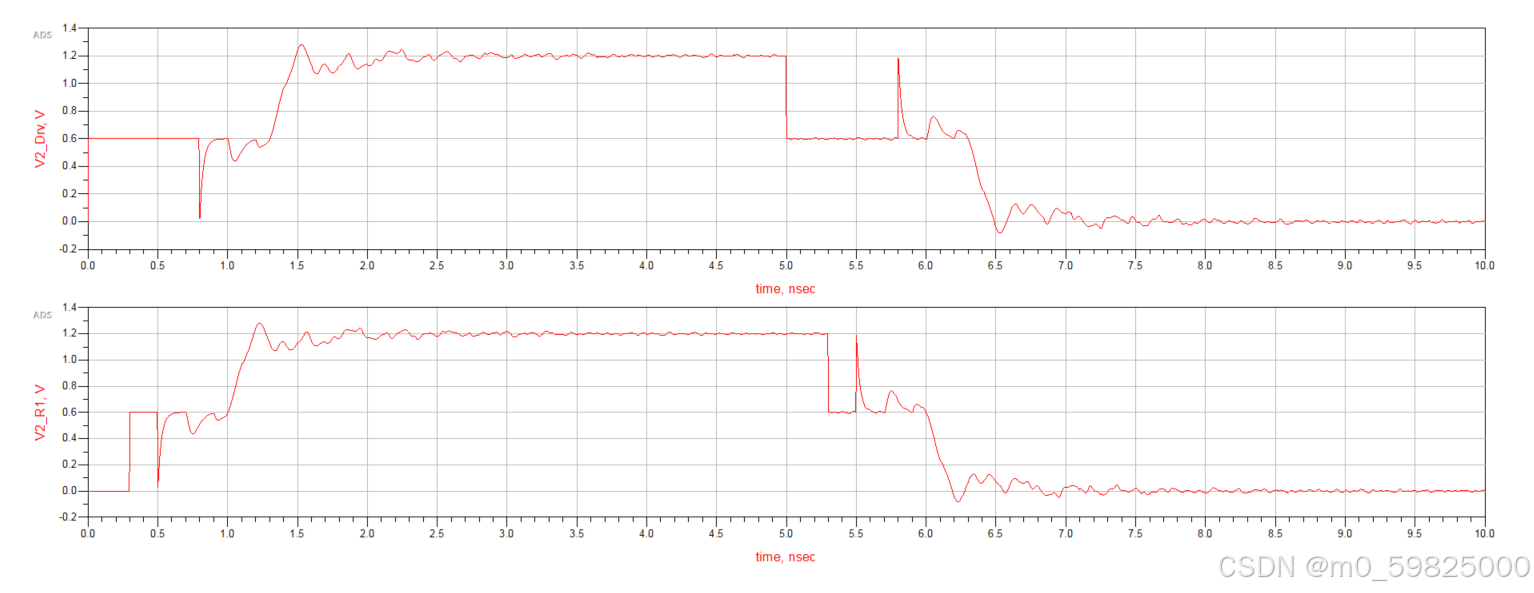

7.在5、6的基础上取消源端串联端接，R1改为10 Ohm

二、Fly-by结构反射特性

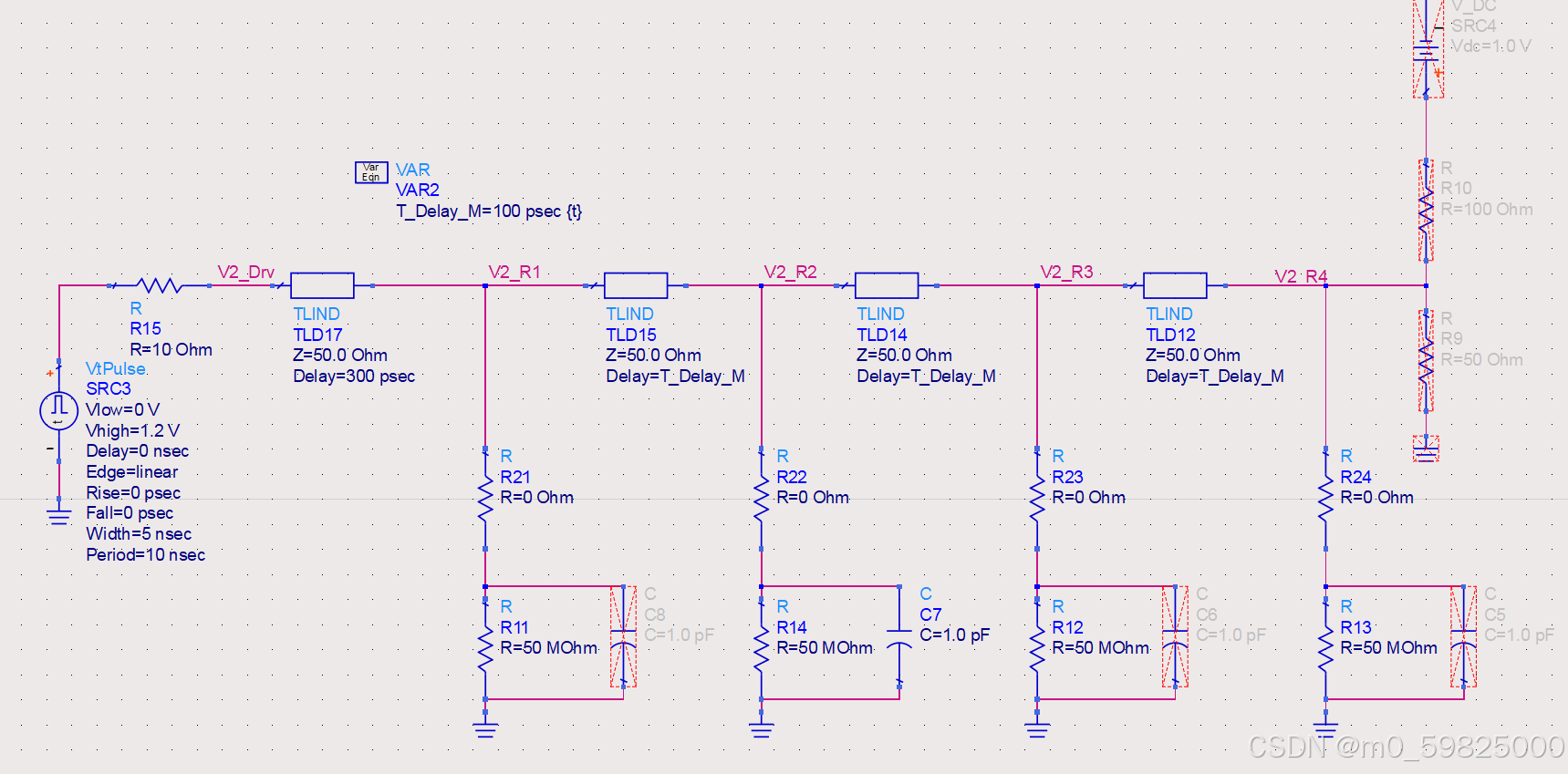

在Fly-by结构中，仿真模型可以删除分支走线长度，原理图如下：

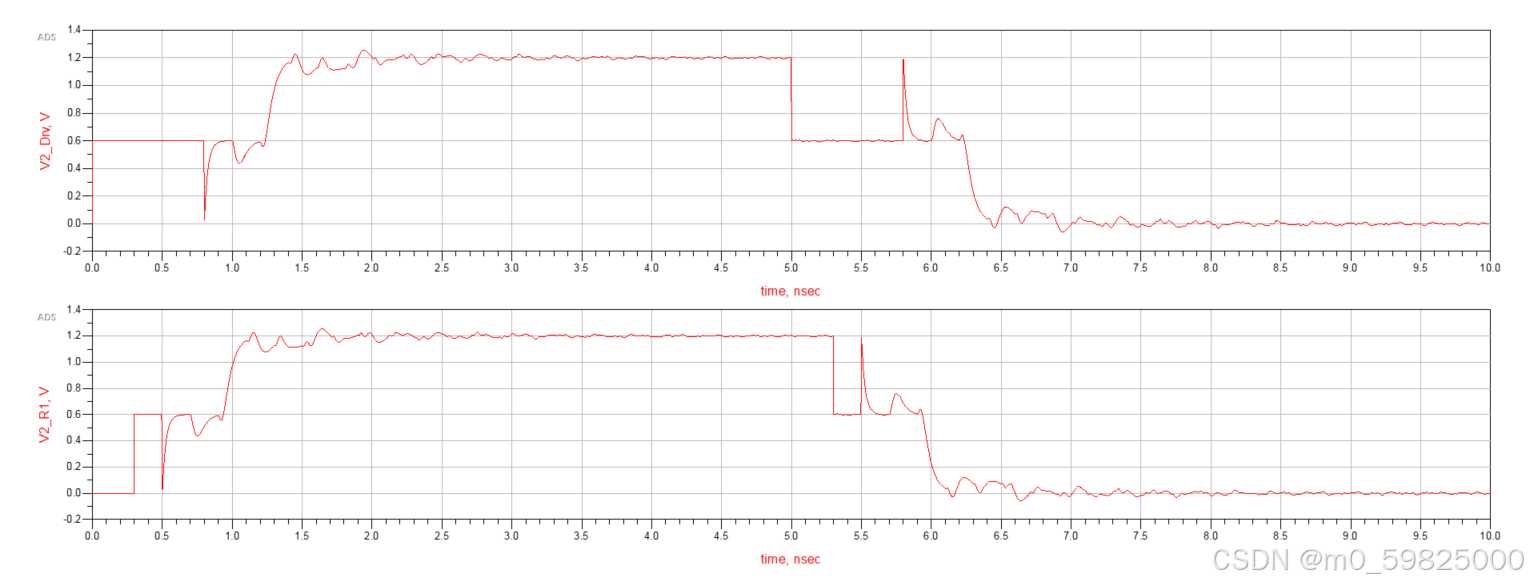

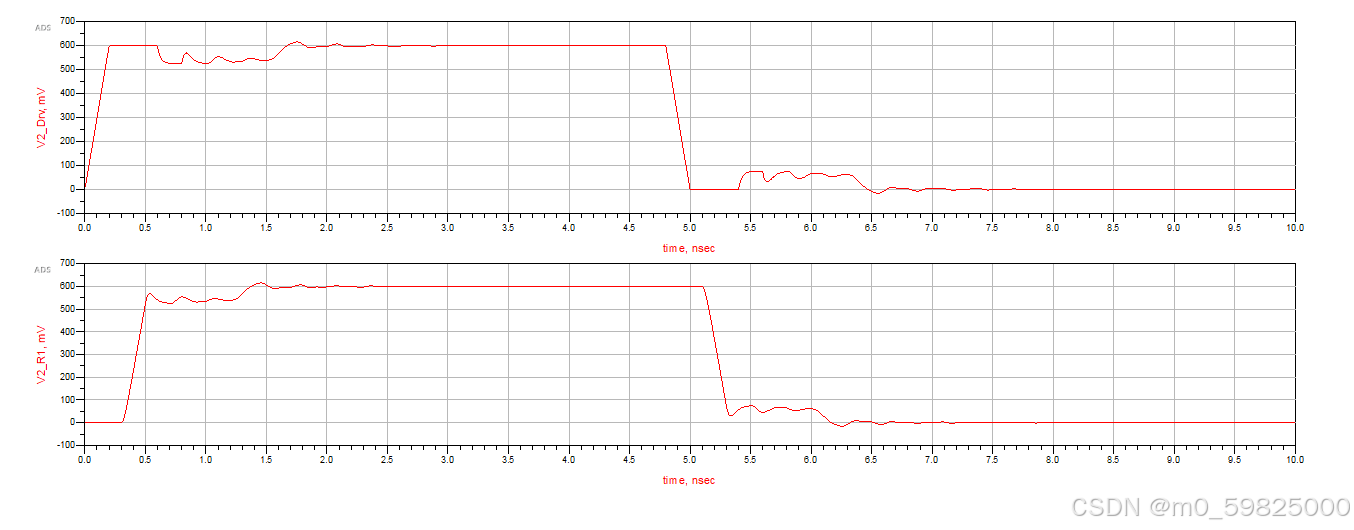

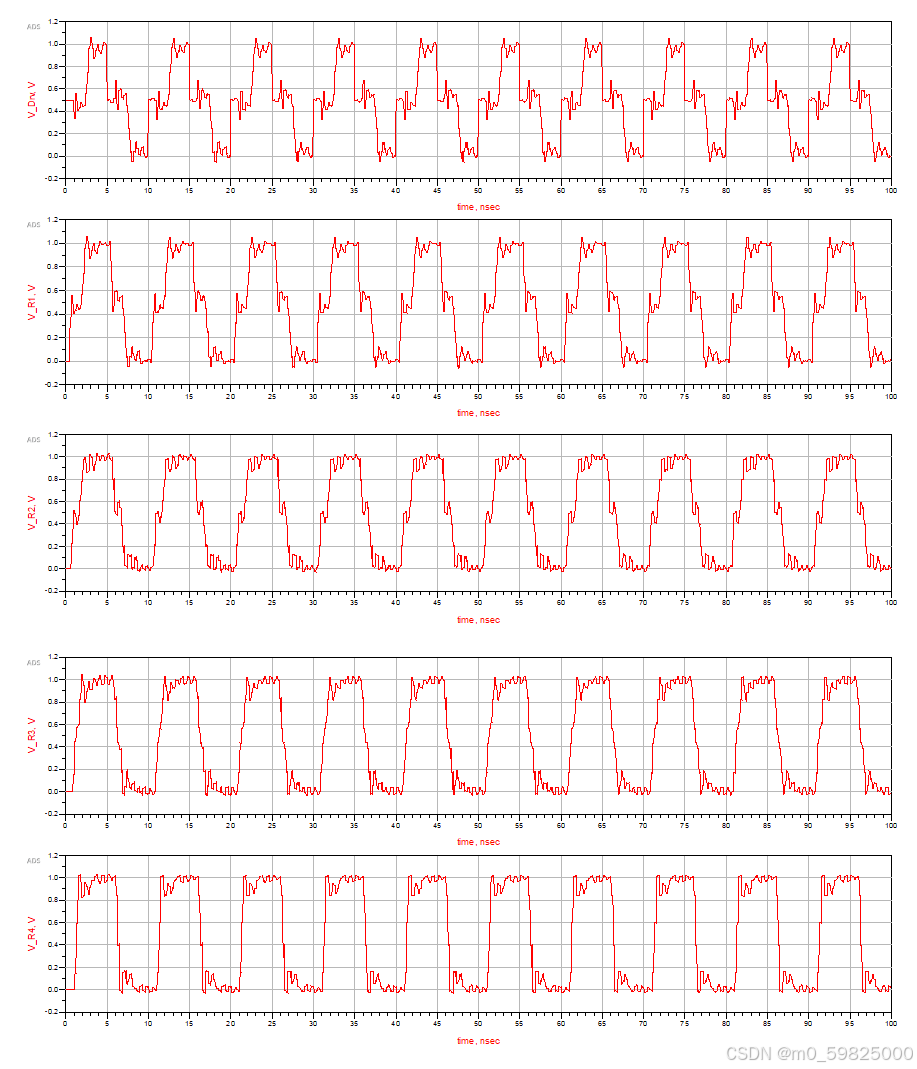

仿真结果如下：

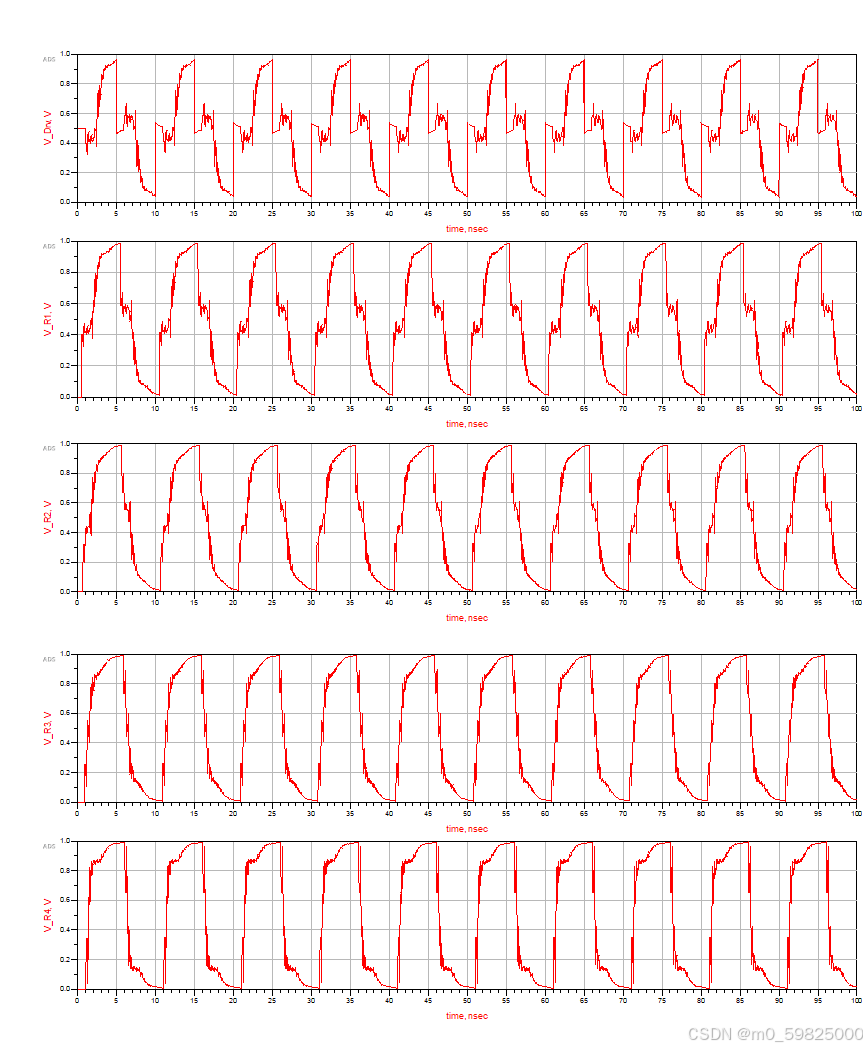

1.加上接收端Die电容

由该结果可看得出来Die电容对电路的影响比较严重。

2.将四个Die电容删除三个只留下C7

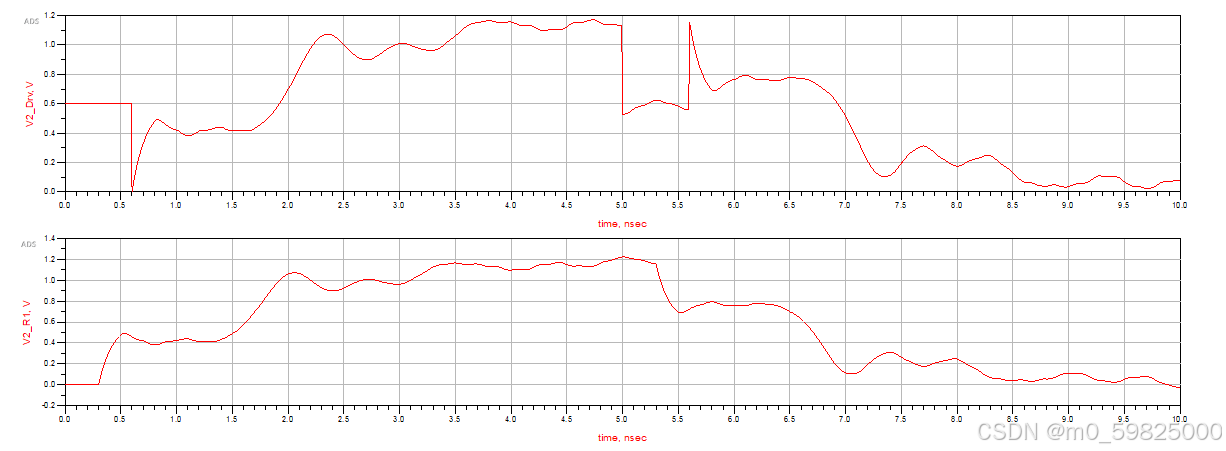

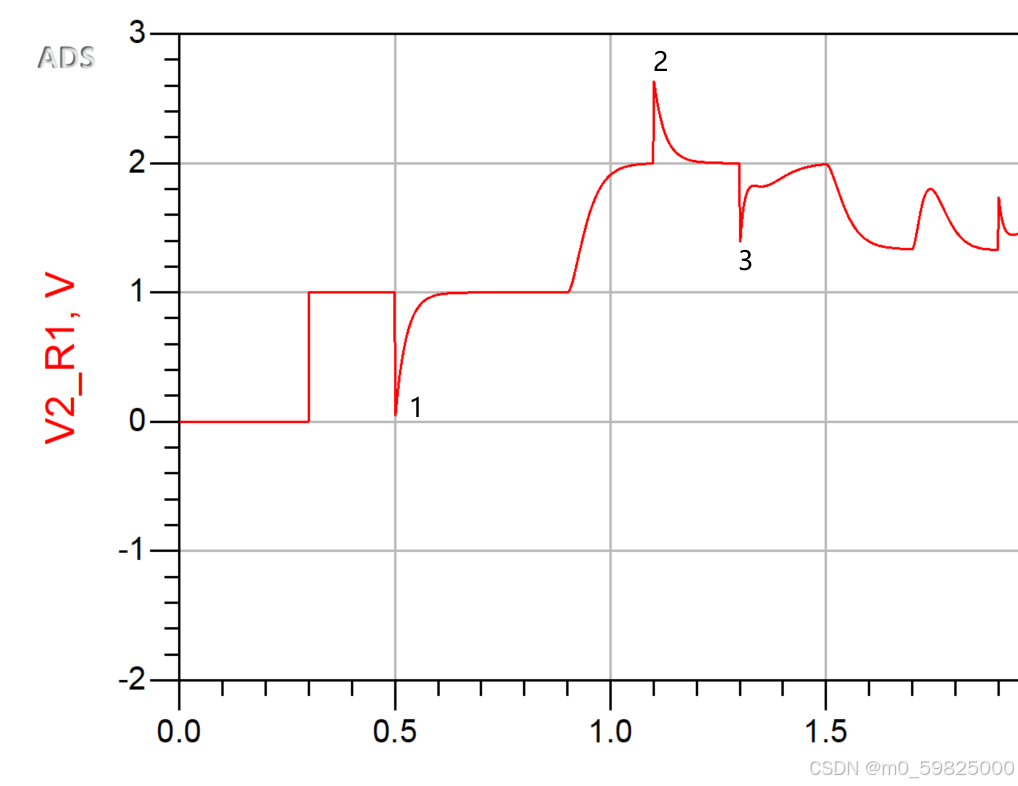

可见信号在传输到C7时由于Die电容的存在有一个反射1，该反射传播到Drv端后由于Drv端由负反射的存在该反射变为一个向上的脉冲2，脉冲3是因为脉冲1反射到V_R1点后又反射回来产生。

3.若将R15改为50Ohm进行串联端接

可见由负反射产生的向上的脉冲消除。

4.将C6使能

通过波形分析可知由于两个容性负载的存在，信号在第一次下冲后有两个下冲的存在。

5.将C5使能

由于容性负载增多，负载电容之间信号来回进行反射，造成信号不停在波动。

6.若将Die电容改为5pF

可得出结论，电容越大波形越差

7.若将末端进行端接下拉到地，Die电容改为1pF

可见信号略有改善。

8.若信号具有上升时间为200psec

9.若分支端接入50ohm电阻

使R21、R22、R23、R24改为50ohm
