LabVIEW手部运动机能实验

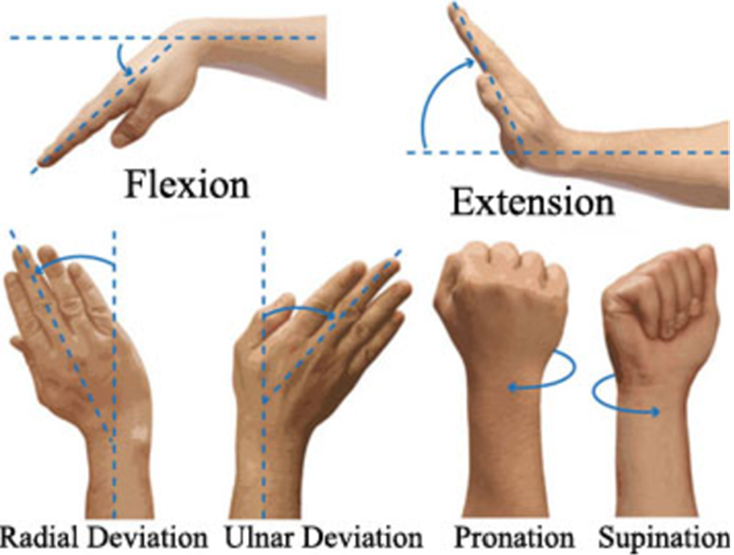

​在运动科学、人机交互及康复训练等领域，对于手部运动功能的精准研究意义重大。本案例聚焦于一款基于 LabVIEW 开发的手部运动机能实验系统，该系统以力量作为关键参数，通过实时数据采集与反馈，助力受试者完成精准手部动作，同时为研究人员提供有力的动作分析支持。其开发旨在借助精确的手部握力测量与分析，推动如假肢控制、虚拟现实应用等更广泛的手部运动功能研究。系统由 USB 数据采集卡、力量传感器、信号调理电路以及 LabVIEW 软件构成，满足了高精度、实时反馈手部运动测量设备的需求，尤其在康复训练和人机界面领域作用显著。

应用场景​

1. 康复训练：为手部受伤或有运动功能障碍的患者提供量化训练方案。例如，患者在进行握力恢复训练时，系统实时反馈握力数据，帮助患者了解训练效果，调整训练强度，加速康复进程。​

1. 运动科学研究：用于运动员手部运动机能的深度分析。科研人员可借助该系统采集运动员在不同训练阶段、不同运动项目中的手部力量数据，以此优化训练计划，提升运动员的竞技表现。​

1. 人机交互设计：为新型人机交互设备的研发提供数据支撑。通过研究用户在操作设备时的手部运动特征，设计出更符合人体工程学、更便捷高效的交互界面与设备，如改进虚拟现实设备的手部操控体验。​

软件架构​

1. 数据采集模块：核心为 USB 数据采集卡，负责接收力量传感器传来的模拟信号，并将其转换为数字信号传输至计算机。例如选用的某型号 USB 数据采集卡，具备高速传输能力与良好兼容性，可满足系统对数据采集速度和稳定性的要求。​

1. 信号处理模块：在 LabVIEW 环境下编写算法，对采集到的数据进行滤波处理，去除噪声干扰，提高数据准确性。同时，计算力量的相关参数，如峰值力量、平均力量、力量变化速率等，为后续分析提供基础。​

1. 用户界面模块：利用 LabVIEW 的图形化编程优势，打造直观易用的用户界面。界面包含实时力量显示区域，以数字和图表形式直观呈现受试者的握力数据；力量跟踪模块，通过表盘或容器指示器等方式，为受试者提供实时力量反馈，引导其调整握力；参数设置区域，允许研究人员根据实验需求，设定数据采集的参数，如采集卡索引号、采集通道、采样频率等。​

1. 数据存储与管理模块：将采集和处理后的数据存储至数据库或本地文件。数据库设计采用合理的表结构，记录受试者信息、实验时间、力量数据及相关参数。方便研究人员后续对数据进行查询、统计分析和长期保存，为研究提供数据积累。​

功能实现​

1. 握力数据采集：力量传感器紧密贴合受试者手部，精准捕捉握力变化产生的压力信号，并将其转换为电信号。信号调理电路对该电信号进行放大、滤波等预处理，提升信号质量后传输至 USB 数据采集卡。采集卡按照设定的采样频率，快速、准确地将模拟信号转换为数字信号，传输至计算机进行后续处理。​

1. 实时反馈功能：在用户界面上，实时力量显示区域随受试者握力变化即时更新数据，同时力量跟踪模块以直观的图形方式呈现握力与预设目标的差距。例如，当受试者握力未达到目标值时，表盘指针偏向一侧且颜色为红色；当接近或达到目标值时，指针逐渐靠近中心且颜色变为绿色，帮助受试者实时调整握力，提高训练或实验的精准度。​

1. 数据分析功能：LabVIEW 软件运用内置的数据分析工具和自定义算法，对采集的大量握力数据进行深入分析。除计算常见的力量参数外，还可进行趋势分析，如观察一段时间内受试者握力的提升或变化趋势；对比分析不同受试者之间的手部运动机能差异等，为研究提供丰富的数据洞察。​

1. 数据存储与回放：实验过程中的所有数据自动存储至指定位置。研究人员可在实验结束后，通过数据回放功能，按照时间顺序重现受试者的握力变化过程，方便回顾实验细节，进行更细致的分析和评估。​

系统特点​

1. 高精度测量：选用高灵敏度的力量传感器和具有高分辨率 A/D 转换的 USB 数据采集卡，确保能够精确测量微小的握力变化，系统在单通道采集时采样率可达 100Hz，A/D 转换分辨率为 16 位，能够精准捕捉手部力量的细微差异。​

1. 实时性强：从握力数据采集到在用户界面上显示反馈，整个过程延迟极短，几乎实现实时同步。这使得受试者能够根据即时反馈迅速调整动作，研究人员也能实时观察实验进展，及时发现问题并调整实验方案。​

1. 图形化编程优势：LabVIEW 的图形化编程环境使得系统开发过程更加直观、高效。开发人员通过拖曳功能模块、连接线路即可构建复杂的程序逻辑，降低了编程难度，缩短了开发周期。同时，图形化界面便于理解和维护，即使非专业编程人员也能快速上手进行系统调试和功能扩展。​

1. 良好的用户交互性：用户界面设计充分考虑了不同用户群体的需求，操作简单易懂。无论是受试者进行训练，还是研究人员进行实验操作与数据分析，都能在友好的界面引导下顺利完成任务。丰富的可视化元素，如实时图表、动态指示器等，增强了用户对数据的直观感受和理解。​

六、开发问题与解决方案​

1. 数据传输不稳定​

• 问题描述：在数据采集过程中，偶尔出现数据丢包、传输中断的情况，导致采集数据不完整，影响实验结果准确性。​

• 解决方案：首先检查 USB 数据线连接是否牢固，更换质量更好的数据线。其次，优化 USB 数据采集卡驱动程序，确保其与计算机操作系统及 LabVIEW 软件的兼容性。通过更新驱动版本、调整驱动参数（如缓冲区大小、传输模式等），有效提升了数据传输的稳定性，解决了丢包和中断问题。​

1. 力量传感器校准难题​

• 问题描述：力量传感器在长时间使用后，测量数据出现偏差，需要进行校准，但传统校准方法复杂且精度不高。​

• 解决方案：开发基于标准砝码的自动校准程序。在程序中，设置不同重量的标准砝码加载到力量传感器上，LabVIEW 软件自动采集传感器输出数据，并与标准砝码重量进行对比。通过最小二乘法等算法拟合出传感器的校准曲线，根据校准曲线对后续测量数据进行实时校正，大大提高了传感器测量精度，简化了校准流程。​

1. 软件界面响应延迟​

• 问题描述：当同时显示大量数据或进行复杂数据分析时，用户界面出现卡顿、响应延迟的现象，影响用户体验。​

• 解决方案：对 LabVIEW 程序进行优化，采用多线程技术将数据采集、处理和界面显示等任务分离。数据采集和处理在后台线程中运行，避免占用界面线程资源，确保界面能够及时响应用户操作。同时，对界面显示的数据进行缓存处理，减少实时更新的数据量，进一步提升界面响应速度，使系统在高负载情况下也能流畅运行。
