逻辑分析仪解码脚本实例解析——UART

0 前言

题主为了使用逻辑分析仪解码自己的私有协议，琢磨怎么自己实现一个解码器脚本

在网上几乎没找到相关的资料，所以自己找到了 DSLogic 的解码脚本，并研究了一下解码逻辑，然后改了个脚本出来。为了避免后面有需求的朋友花时间再研究一遍，所以写这个帖子。

---

这个帖子在写了一半的时候，发现已经有大佬做了非常棒的讲解，而且大佬也是用UART做示例的
原文链接： 逻辑分析仪协议解码教程

相比于大佬的帖子，本文会讲的更基础更细一些，在大模型的帮助下，代码注释也会更多一点

DSView 解码器是基于 sigrok 开源项目的 libsigrokdecode
sigrok 官方也提供了大量的资料，链接：sigrok开源项目

---

本文通过解析 DSView 的解码器脚本源码，帮助你使用 DSLogic 逻辑分析仪解码私有的通讯协议，内容如下：
🌟 DSView 逻辑分析仪的解码器入门
🌟 理解 DSView 的解码机制
🌟 实战解析 UART 解码器脚本
🌟 尝试完成私有协议的硬件解码任务

---

1 准备工作

1.1 下载DSView

下载链接：DreamSourceLab——Download

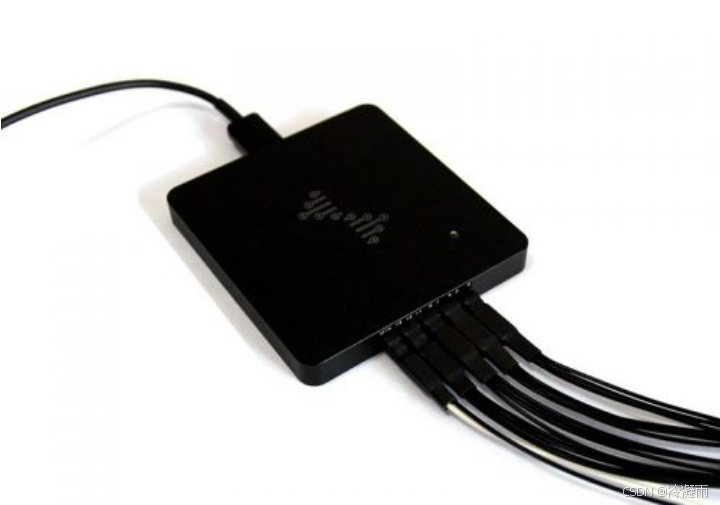

1.2 DSLogic逻辑分析仪

也可以暂时不用，因为 DSView 软件提供了demo，即使没有接 DSLogic 也可以运行。

---

2 理解DSView解码机制

2.1 运行DSView的demo

运行 DSView 的demo来理解其解码机制。
按照图片指示操作，在界面上来分析UART的解码过程。

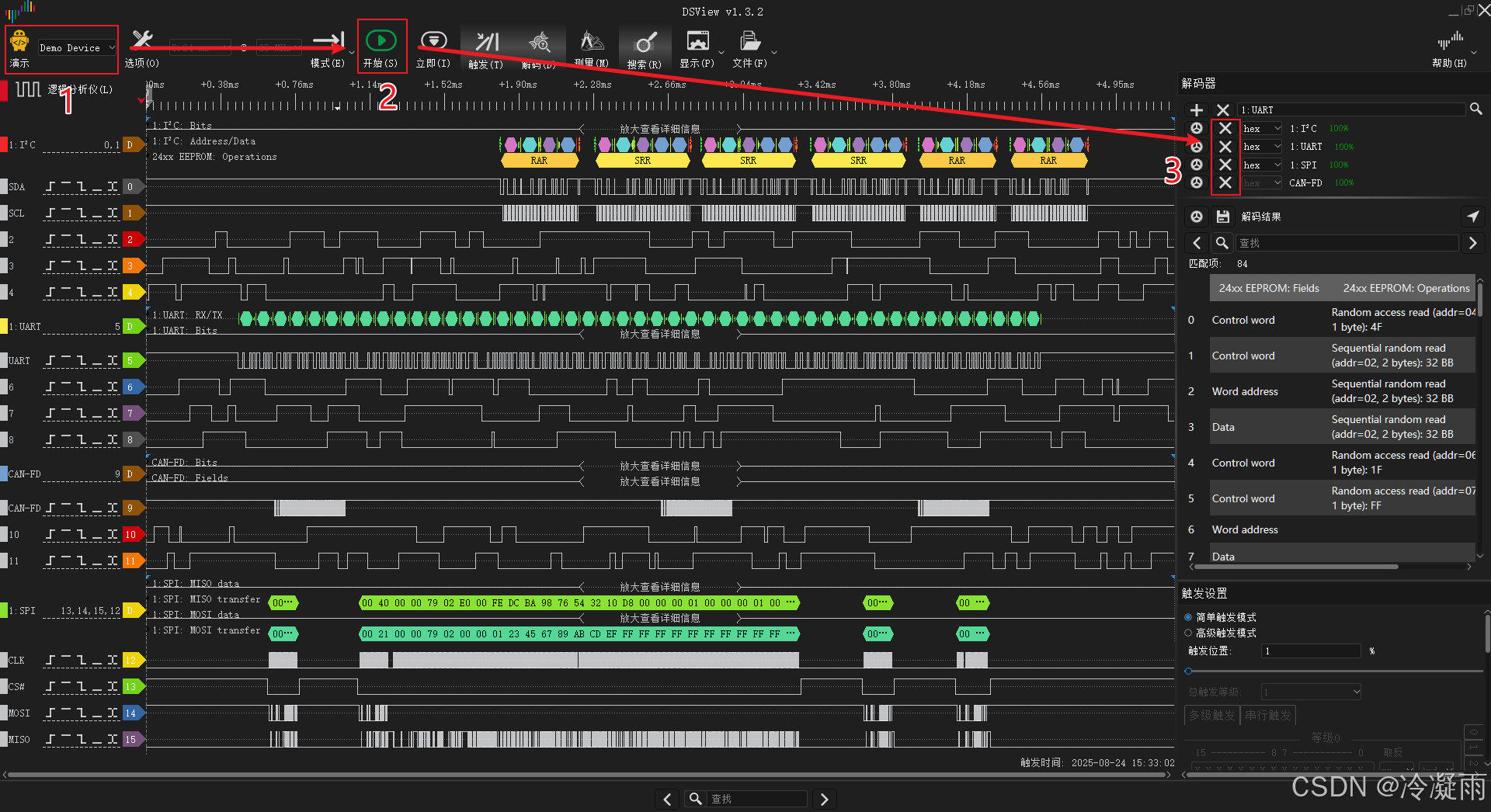

1. 切换到demo模式，并删除所有解码器

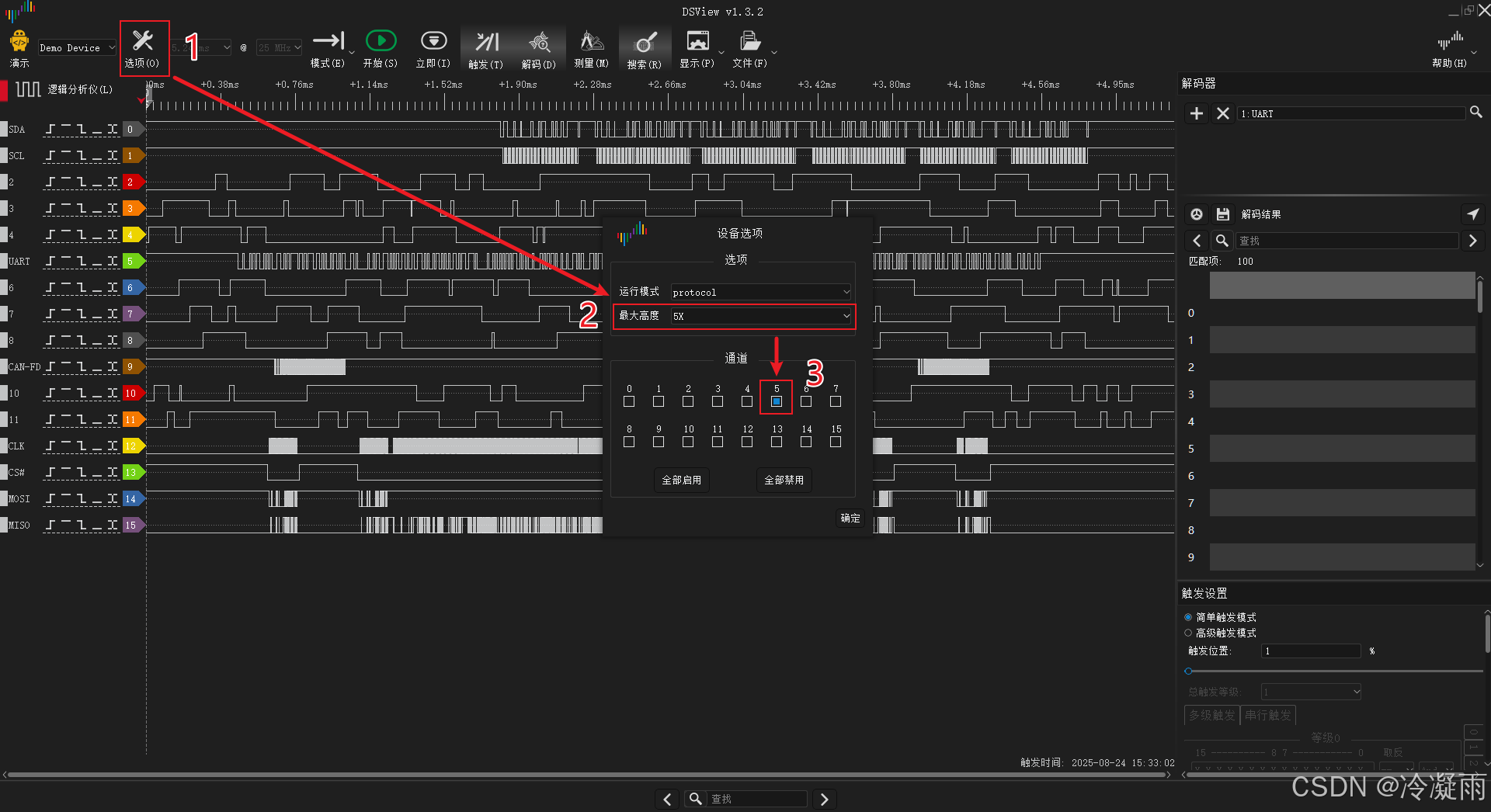

2. 只保留UART通道

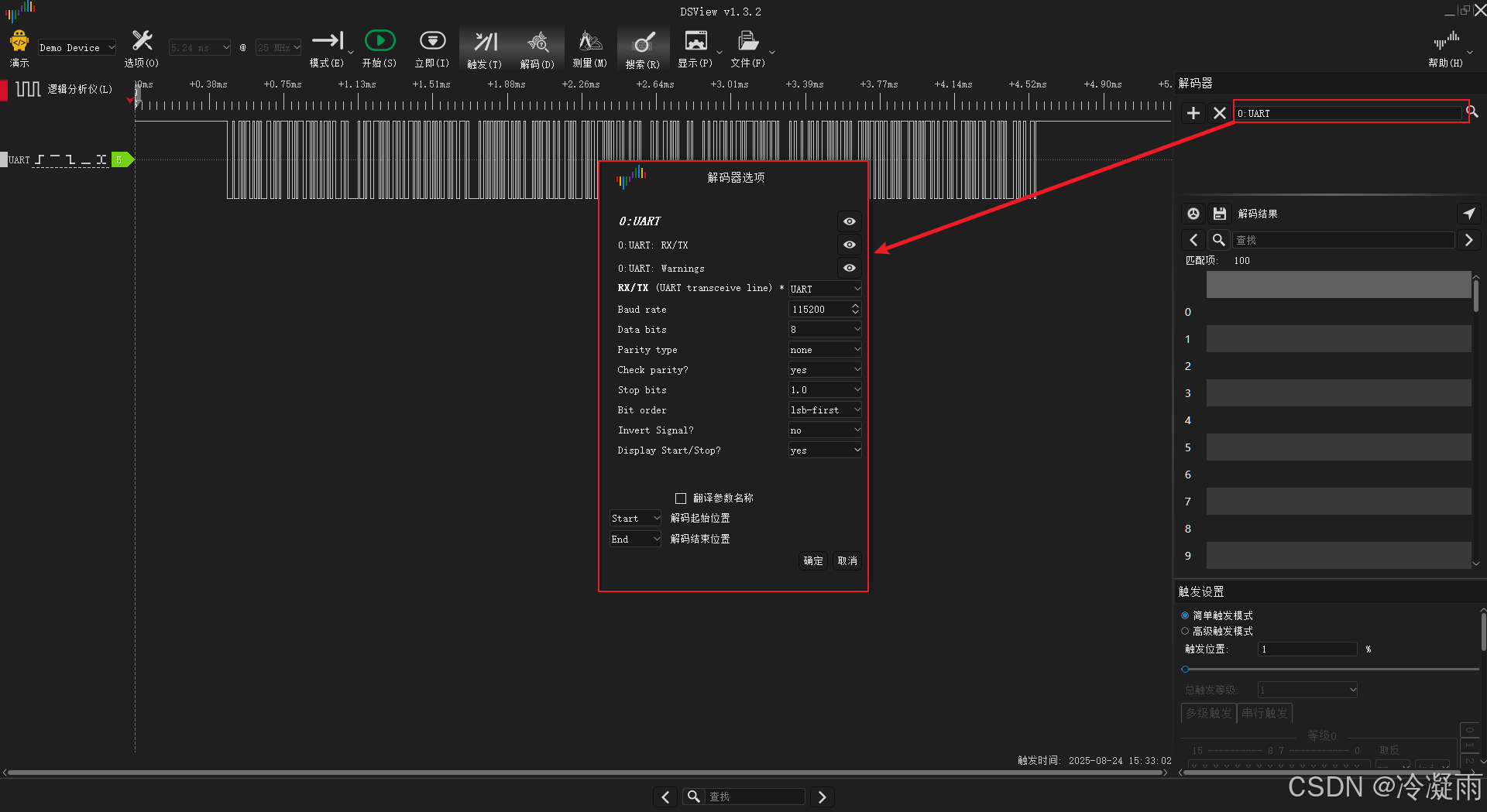

3. 添加第一个 UART 解码器

4. 添加第二个 UART 解码器

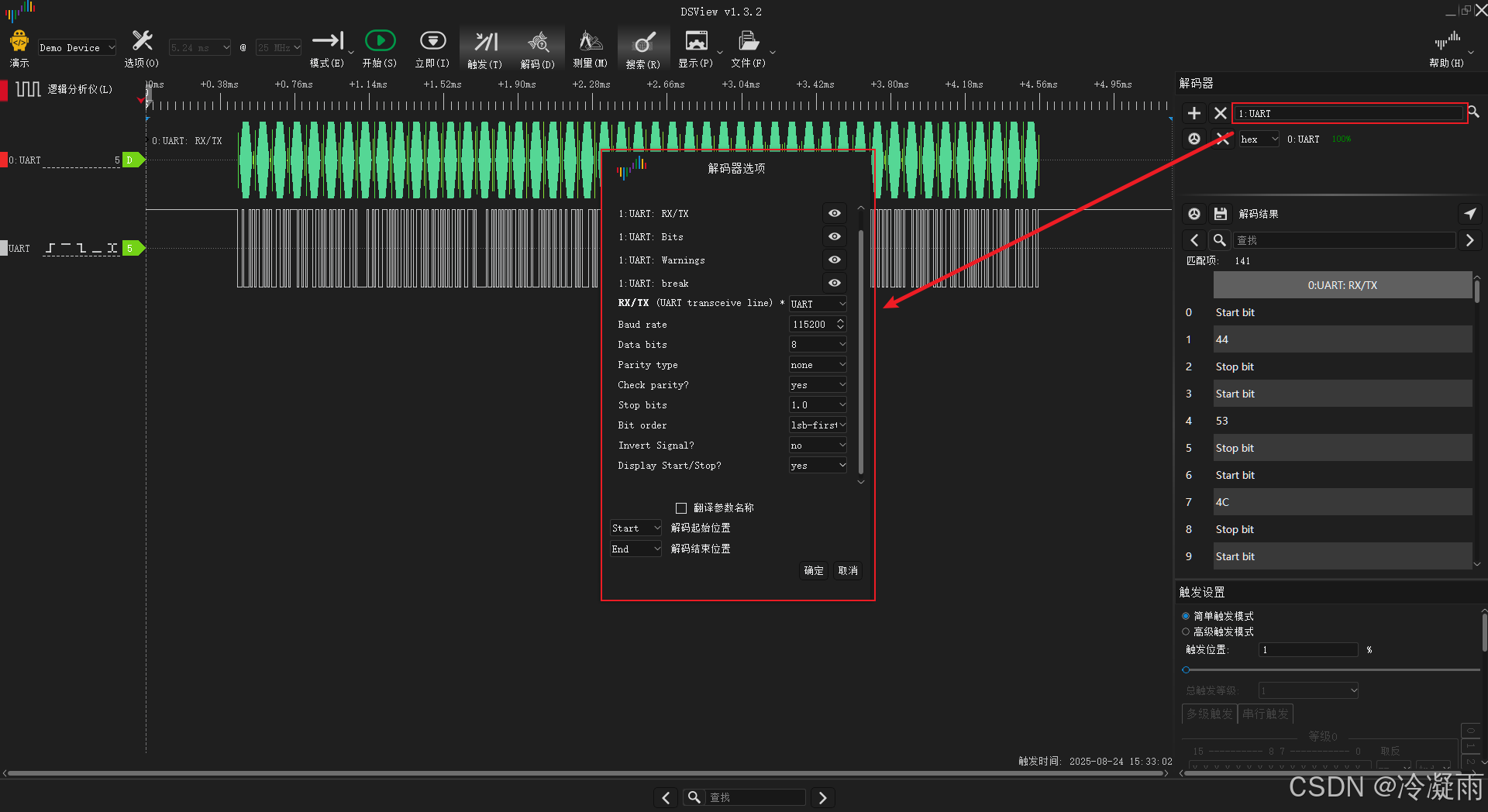

5. 查看 UART 解码结果


---

2.2 UART 帧解码步骤

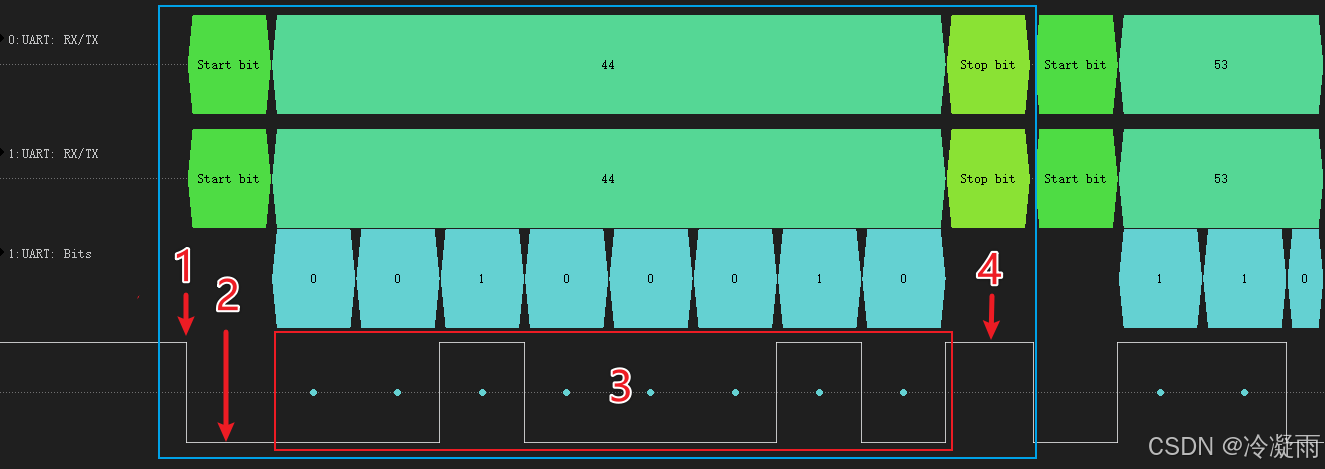

通过观察上述解码结果，可以看出一个串口帧解码大概分为以下几个步骤：

1️⃣ 寻找跳变沿：上升沿 / 下降沿
2️⃣ 确定起始位状态：合法 / 非法
3️⃣ 确定数据位状态：0 / 1
4️⃣ 确定结束位状态：0 / 1

上述demo添加了两个 UART 解码器，即 0: UART 和 1: UART
直观的看下来， 1: UART 解码器增加了对 解码位置 和 每个bit值 的显示

---

3 解码脚本解析—— UART 解码器

上文提到，UART 有两个解码器，我们这里来分析一下 1: UART 解码器，因为其功能更多一些

以下脚本的解析并非按照代码原生的顺序，遇到关键的代码会特别标明

3.1 找到解码脚本

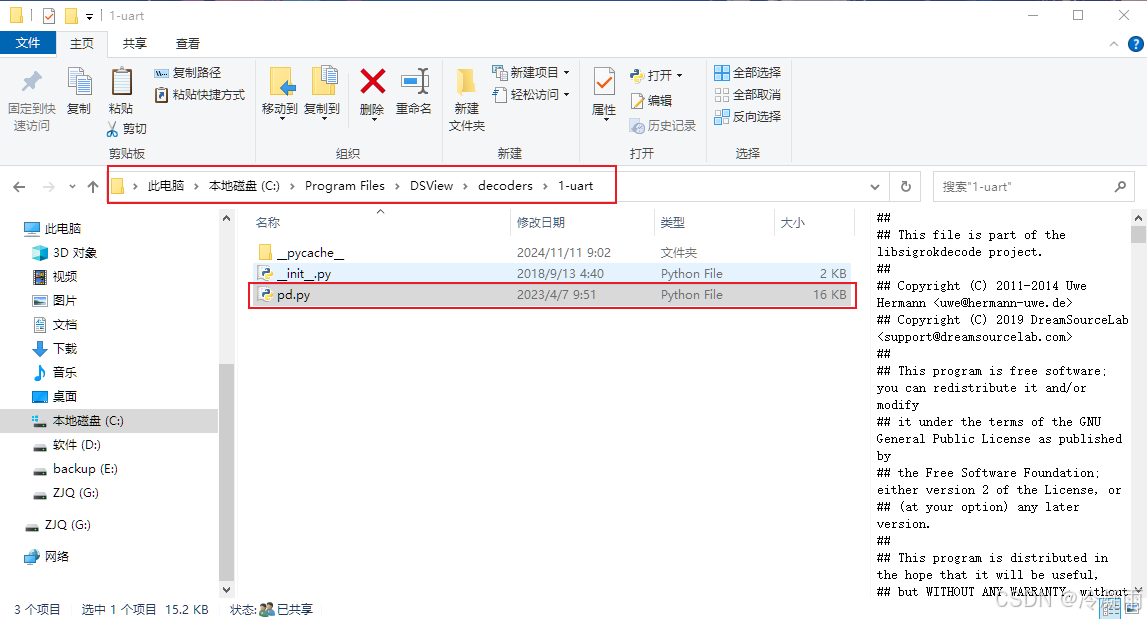

脚本位置在 DSView 安装目录下的 decode 文件夹内，可以看出解码脚本是用Python写的

---

3.2 import & 异常类 & 全局函数

总结下来，解码器实现的功能可以概括为以下两点：
🌧️ 找到关键信息位置，如起始位、数据位、校验位、终止位等的位置
🌧️ 解码数字信号，得到对应的信息或数据，并直观地显示在对应的位置

import sigrokdecode as srd            # 流式协议解码库
from common.srdhelper import bitpack  # 用于将解码得到的二进制比特转换为字节
from math import floor, ceil          # 天花板函数和地板函数

'''
OUTPUT_PYTHON 格式：Packet:[<ptype>, <rxtx>, <pdata>]
以下是 <ptype> 类型及其对应的 <pdata> 值说明：'STARTBIT'：数据为起始位的整数值（0/1）。
'DATA'：始终为包含两个元素的元组：
第1项：UART数据的整数值（有效范围0至511，因数据最多支持9位）。
第2项：各数据位及其ss/es编号的列表。
'PARITYBIT'：数据为校验位的整数值（0/1）。
'STOPBIT'：数据为停止位的整数值（0/1）。
'INVALID STARTBIT'：数据为无效起始位的整数值（0/1）。
'INVALID STOPBIT'：数据为无效停止位的整数值（0/1）。
'PARITY ERROR'：数据为包含两项的元组，第一项为预期校验值，第二项为实际校验值。
'BREAK'：数据固定为0。
'FRAME'：数据为包含两项的元组，第一项为UART数据的整数值，第二项为布尔值，表示UART帧的有效性。
'''

3.2.1 校验位检查

支持四种校验方式：
🌧️ 0 校验：检查校验位是否为0
🌧️ 1 校验：检查校验位是否为1
🌧️ 奇校验：检查数据位，1出现的次数是奇数则校验通过
🌧️ 偶校验：检查数据位，1出现的次数是偶数则校验通过

# Given a parity type to check (odd, even, zero, one), the value of the
# parity bit, the value of the data, and the length of the data (5-9 bits,
# usually 8 bits) return True if the parity is correct, False otherwise.
# 'none' is _not_ allowed as value for 'parity_type'.
def parity_ok(parity_type, parity_bit, data, num_data_bits):# Handle easy cases first (parity bit is always 1 or 0).if parity_type == 'zero':return parity_bit == 0elif parity_type == 'one':return parity_bit == 1# Count number of 1 (high) bits in the data (and the parity bit itself!).ones = bin(data).count('1') + parity_bit# Check for odd/even parity.if parity_type == 'odd':return (ones % 2) == 1elif parity_type == 'even':return (ones % 2) == 0

3.2.2 抛出异常

class SamplerateError(Exception):passclass ChannelError(Exception):pass

---

3.3 解码器 Decoder 类

本章以下所有的内容都属于脚本的核心： Decoder 类

3.3.1 解码器属性配置

注意：在改写自己的解码器的时候，必须要把id改成其它的，否则进入软件的时候会报错

class Decoder(srd.Decoder):api_version = 3id = '1:uart'name = '1:UART'longname = 'Universal Asynchronous Receiver/Transmitter'desc = 'Asynchronous, serial bus.'license = 'gplv2+'inputs = ['logic']outputs = ['uart']tags = ['Embedded/industrial']channels = ({'id': 'rxtx', 'type': 209, 'name': 'RX/TX', 'desc': 'UART transceive line', 'idn':'dec_1uart_chan_rxtx'},)# 可选设定参数，出现在在选定编码器后弹出来的参数配置界面中# id : 参数句柄，不出现在用户界面上# desc : 描述信息，出现在用户界面上# default : 默认值，出现在用户界面上# valuse  : 可选值，出现在用户界面上（如果不提供，用户可自由配置）options = (# 波特率配置项：默认115200，{'id': 'baudrate', 'desc': 'Baud rate', 'default': 115200, 'idn':'dec_1uart_opt_baudrate'},# 数据位数配置项：默认8位，可选范围4-128位{'id': 'num_data_bits', 'desc': 'Data bits', 'default': 8,'values': tuple(range(4,129,1)), 'idn':'dec_1uart_opt_num_data_bits'},# 校验类型配置项：默认无校验，可选奇校验/偶检验/0校验/1校验{'id': 'parity_type', 'desc': 'Parity type', 'default': 'none','values': ('none', 'odd', 'even', 'zero', 'one'), 'idn':'dec_1uart_opt_parity_type'},# 校验检查配置项：默认启用校验检查{'id': 'parity_check', 'desc': 'Check parity?', 'default': 'yes','values': ('yes', 'no'), 'idn':'dec_1uart_opt_parity_check'},# 停止位配置项：默认1.0位，支持0.0-2.5位{'id': 'num_stop_bits', 'desc': 'Stop bits', 'default': 1.0,'values': (0.0, 0.5, 1.0, 1.5, 2.0, 2.5), 'idn':'dec_1uart_opt_num_stop_bits'},# 比特序配置项：默认低位优先，可选lsb-first/msb-first            {'id': 'bit_order', 'desc': 'Bit order', 'default': 'lsb-first','values': ('lsb-first', 'msb-first'), 'idn':'dec_1uart_opt_bit_order'},# 数据格式配置项：默认十六进制，支持ascii/dec/hex/oct/bin{'id': 'format', 'desc': 'Data format', 'default': 'hex','values': ('ascii', 'dec', 'hex', 'oct', 'bin') ,'idn':'dec_1uart_opt_format'},# 信号反转配置项：默认不反转，可选yes/no{'id': 'invert', 'desc': 'Invert Signal?', 'default': 'no','values': ('yes', 'no'), 'idn':'dec_1uart_opt_invert'},# 起止位显示配置项：默认不显示，可选yes/no{'id': 'anno_startstop', 'desc': 'Display Start/Stop?', 'default': 'no','values': ('yes', 'no'), 'idn':'dec_1uart_anno_startstop'},)# 协议解码类型定义annotations = (('108', 'data', 'data'),('7', 'start', 'start bits'),('6', 'parity-ok', 'parity OK bits'),('0', 'parity-err', 'parity error bits'),('1', 'stop', 'stop bits'),('1000', 'warnings', 'warnings'),('209', 'data-bits', 'data bits'),('10', 'break', 'break'),)# 显示解码结果的行annotation_rows = (# 'data'类别：标注为RX/TX，包含第0-4行（共5行）('data', 'RX/TX', (0, 1, 2, 3, 4)),# 'data-bits'类别：标注为Bits，仅包含第6行('data-bits', 'Bits', (6,)),# 'warnings'类别：标注为Warnings，仅包含第5行('warnings', 'Warnings', (5,)),# 'break'类别：标注为break，仅包含第7行('break', 'break', (7,)),)# 二进制协议的解码结果binary = (('rxtx', 'RX/TX dump'),)idle_state = 'WAIT FOR START BIT'

3.3.2 初始化函数和复位函数

def __init__(self):self.reset()def reset(self):self.samplerate = Noneself.samplenum = 0self.frame_start = -1self.frame_valid = Noneself.startbit = -1self.cur_data_bit = 0self.datavalue = 0self.paritybit = -1self.stopbit1 = -1self.startsample = -1self.state = 'WAIT FOR START BIT'self.databits = []self.break_start = Nonedef start(self):self.out_python = self.register(srd.OUTPUT_PYTHON)self.out_binary = self.register(srd.OUTPUT_BINARY)self.out_ann = self.register(srd.OUTPUT_ANN)self.bw = (self.options['num_data_bits'] + 7) // 8

3.4 解码结果显示函数

在完成协议解码后，需要用一个个注释块来显示解码结果，这里函数的目标是：

1️⃣ 找到注释块的 起始位置 和 终止位置，画出注释块
（所有位置都是用采样点索引来表示的，即找到起始采样点索引和终止采样点索引）
2️⃣ 在注释块上显示解码结果

def putx(self, data):# s是起始采样点索引，halfbit是每一个bit对应的采样点数s, halfbit = self.startsample, self.bit_width / 2.0# 显示起始位和终止位：标注范围从当前位起始点前半个比特到当前采样点后半个比特if self.options['anno_startstop'] == 'yes' :self.put(s - floor(halfbit), self.samplenum + ceil(halfbit), self.out_ann, data)# 不显示起始位和终止位：标注范围从帧起始点到当前采样点加上停止位长度（考虑配置的停止位数）else :self.put(self.frame_start, self.samplenum + ceil(halfbit * (1+self.options['num_stop_bits'])), self.out_ann, data)

def putpx(self, data):s, halfbit = self.startsample, self.bit_width / 2.0self.put(s - floor(halfbit), self.samplenum + ceil(halfbit), self.out_python, data)def putg(self, data):s, halfbit = self.samplenum, self.bit_width / 2.0self.put(s - floor(halfbit), s + ceil(halfbit), self.out_ann, data)def putp(self, data):s, halfbit = self.samplenum, self.bit_width / 2.0self.put(s - floor(halfbit), s + ceil(halfbit), self.out_python, data)def putgse(self, ss, es, data):self.put(ss, es, self.out_ann, data)def putpse(self, ss, es, data):self.put(ss, es, self.out_python, data)def putbin(self, data):s, halfbit = self.startsample, self.bit_width / 2.0self.put(s - floor(halfbit), self.samplenum + ceil(halfbit), self.out_binary, data)

3.5 采样点数和位置的计算

3.5.1 计算UART一个bit对应的采样点数

DSLogic 可以达到 100MHz 及以上的采样率，halfbit 是每一个bit对应的采样点数

例：串口波特率为 115200 下，UART 一个 bit 对应逻辑分析仪在 100MHz 下采样 868 个点
halfbit = 100000000 / 115200 = 868

def metadata(self, key, value):if key == srd.SRD_CONF_SAMPLERATE:self.samplerate = value# The width of one UART bit in number of samples.self.bit_width = float(self.samplerate) / float(self.options['baudrate'])

3.5.2 计算UART一个bit中间点的索引

如上所说， UART 一个 bit 对应逻辑分析仪在其采样率下采若干个点。

如果想知道 UART 的某个 bit 是 1 还是 0 ，那么选择这个比特最中间的采样点是最可靠的。
因为显然，这个 bit 的两侧可能是跳变沿，其数据是不可靠的。

def get_sample_point(self, bitnum):# 确定比特采样点的绝对样本编号# 比特位置（bitpos）表示指定UART比特位中间点的样本编号。# 0=起始位，1至x=数据位，x+1=奇偶校验位（若启用）或第一个停止位，以此类推# 比特窗口内的采样点编号为0,1,...,(比特宽度-1)# 因此比特窗口中间采样点的索引计算公式为：(比特宽度 - 1) / 2。bitpos = self.frame_start + (self.bit_width - 1) / 2.0bitpos += bitnum * self.bit_widthreturn bitpos

---

3.6 状态机

3.6.1 状态1：等待起始位

在状态1中，记录下起始位产生时的采样点索引值，并跳转到状态2。

def wait_for_start_bit(self, signal):# Save the sample number where the start bit begins.self.frame_start = self.samplenumself.frame_valid = Trueself.state = 'GET START BIT'

3.6.2 状态2：获取起始位

def get_start_bit(self, signal):self.startbit = signal# 起始位必须为0。若非如此，将报告错误，并回到状态1，重新等待起始位if self.startbit != 0:self.putp(['INVALID STARTBIT', 0, self.startbit])self.putg([5, ['Frame error', 'Frame err', 'FE']])self.frame_valid = Falsees = self.samplenum + ceil(self.bit_width / 2.0)self.putpse(self.frame_start, es, ['FRAME', 0,(self.datavalue, self.frame_valid)])# 回到状态1self.state = 'WAIT FOR START BIT'	return# 复位本数据帧相关的变量# 将self.startsample标记为-1，用于后续状态3标识首个数据位self.cur_data_bit = 0self.datavalue = 0self.startsample = -1# 显示起始位self.putp(['STARTBIT', 0, self.startbit])if self.options['anno_startstop'] == 'yes':self.putg([1, ['Start bit', 'Start', 'S']])# 进入下一个状态：获取数据位self.state = 'GET DATA BITS'

3.6.3 状态3：获取数据位

def get_data_bits(self, signal):# 获取首个数据位，中间采样点的绝对索引值，用于生成后续数据位采样的索引值if self.startsample == -1:self.startsample = self.samplenum# 原始信号输出到逻辑分析仪界面self.putg([6, ['%d' % signal]])# 获取该数据位起始位置的绝对索引值，和结束位置的绝对索引值，用于解码结果显示的起始位置和结束位置s, halfbit = self.samplenum, int(self.bit_width / 2)self.databits.append([signal, s - halfbit, s + halfbit])# 数据位检查# 只有当本帧所有的数据位都完成采集，才会一起处理，并在界面上显示最终解码结果self.cur_data_bit += 1if self.cur_data_bit < self.options['num_data_bits']:return# 将所有的数据位格式由二进制转换为16进制，并显示解码结果bits = [b[0] for b in self.databits]if self.options['bit_order'] == 'msb-first':bits.reverse()self.datavalue = bitpack(bits)self.putpx(['DATA', 0, (self.datavalue, self.databits)])self.putx([0, ['@%02X' % self.datavalue]])# 二进制数据的转换与输出b = self.datavaluebdata = b.to_bytes(self.bw, byteorder='big')self.putbin([0, bdata])self.putbin([1, bdata])# 清空 self.databits 列表，准备接收下一帧数据self.databits = []# 状态机切换# 若配置了校验位（parity_type != 'none'），则切换到 GET PARITY BIT 状态# 若未配置校验位，直接切换到 GET STOP BITS 状态，准备接收停止位self.state = 'GET PARITY BIT'if self.options['parity_type'] == 'none':self.state = 'GET STOP BITS'

3.6.4 状态4：获取校验位

def get_parity_bit(self, signal):self.paritybit = signalif parity_ok(self.options['parity_type'], self.paritybit,self.datavalue, self.options['num_data_bits']):self.putp(['PARITYBIT', 0, self.paritybit])self.putg([2, ['Parity bit', 'Parity', 'P']])else:# TODO: Return expected/actual parity values.self.putp(['PARITY ERROR', 0, (0, 1)]) # FIXME: Dummy tuple...self.putg([3, ['Parity error', 'Parity err', 'PE']])self.frame_valid = Falseself.state = 'GET STOP BITS'

3.6.5 状态5：获取停止位

# TODO: Currently only supports 1 stop bit.
def get_stop_bits(self, signal):self.stopbit1 = signal# Stop bits must be 1. If not, we report an error.if self.stopbit1 != 1:self.putp(['INVALID STOPBIT', 0, self.stopbit1])self.putg([5, ['Frame error', 'Frame err', 'FE']])self.frame_valid = Falseself.putp(['STOPBIT', 0, self.stopbit1])if self.options['anno_startstop'] == 'yes':self.putg([2, ['Stop bit', 'Stop', 'T']])# Pass the complete UART frame to upper layers.es = self.samplenum + ceil(self.bit_width / 2.0)self.putpse(self.frame_start, es, ['FRAME', 0,(self.datavalue, self.frame_valid)])self.state = 'WAIT FOR START BIT'

---

3.7 主循环 & 状态机调度（关键）

def decode(self):# 如果没有指定波特率，则报错if not self.samplerate:raise SamplerateError('Cannot decode without samplerate.')# 如果Invert Signal被配置为yes，则标记inv，后面处理的时候对输入信号翻转inv = self.options['invert'] == 'yes'cond_data_idx = None# 确定一个完整帧时间跨度内的样本数量，信号低电平持续至少该时长即为中断条件# 起始位宽度：固定为1bitframe_samples = 1     # 数据位宽度：根据配置确定，4bit-128bitframe_samples += self.options['num_data_bits'] # 校验位宽度：有校验则为1bit，无校验则为0bitframe_samples += 0 if self.options['parity_type'] == 'none' else 1# 停止位宽度：根据配置确定，0bit-2.5bitframe_samples += self.options['num_stop_bits']# 将UART一个数据帧的位长度转变为逻辑分析仪采样点数frame_samples *= self.bit_widthself.break_min_sample_count = ceil(frame_samples)cond_edge_idx = None# 主循环while True:# self.wait的退出阻塞条件conds = []                            # conds为等待条件列表cond_data_idx = len(conds)conds.append(self.get_wait_cond(inv)) # 详见get_wait_cond()注释cond_edge_idx = len(conds)conds.append({0: 'e'})                # 向等待条件列表添加终止标记# 阻塞，直到满足conds要求的阻塞条件被满足# 条件有可能是：等待检测到边沿，也有可能是逻辑分析仪采集到一定数量的点数(rxtx, ) = self.wait(conds)# 已经获取到特定位置的采样点，调用相应的处理函数# 在这里将实现状态机的调度if cond_data_idx is not None and (self.matched & (0b1 << cond_data_idx)):self.inspect_sample(rxtx, inv)# 已经获取到了特定的边沿，调用相应的处理函数# 在这里将实现错误处理if cond_edge_idx is not None and (self.matched & (0b1 << cond_edge_idx)):self.inspect_edge(rxtx, inv)

3.7.1 get_wait_cond()_计算阻塞的点数

def get_wait_cond(self, inv):# 获取当前状态机的状态，该状态用于返回输入给Decoder.wait()的条件state = self.state# 当前状态是等待起始位：返回条件字典# 键0表示起始位，值'r'（上升沿）或'f'（下降沿）# 如果Invert Signal被配置为yes，则捕获下降沿，反之则捕获上升沿# 当捕获到上升沿或下降沿时，Decoder.wait()退出阻塞if state == 'WAIT FOR START BIT':return {0: 'r' if inv else 'f'}# 当前状态是获取起始位：bitnum = 0# 在本函数后面的self.get_sample_point(bitnum)函数中，自带0.5个bit的延时# 这代表：从捕获到上升沿/下降沿后的第0.5个bit，是起始位的判断位置# 当到达这个位置的时候，Decoder.wait()退出阻塞if state == 'GET START BIT':bitnum = 0# 当前状态是获取起始位：bitnum = 1（起始位） + 已经获取到的数据位数量# 这是因为要依次获取每个数据位的采样位置（即每个bit的中心）# 从捕获到上升沿/下降沿后的第1.5bit、2.5bit直到n.5bit都是数据位（n=数据位长度-1）elif state == 'GET DATA BITS':bitnum = 1 + self.cur_data_bit # self.cur_data_bit由0开始递增，直到数据位长度-1# 当前状态是获取校验位：bitnum = 1（起始位） + 数据位长度elif state == 'GET PARITY BIT':bitnum = 1 + self.options['num_data_bits']# 当前状态是获取停止位：bitnum = 1（起始位） + 数据位长度 + 校验位长度elif state == 'GET STOP BITS':bitnum = 1 + self.options['num_data_bits']bitnum += 0 if self.options['parity_type'] == 'none' else 1# 将UART bit长度转换为逻辑分析仪采样点的点数# self.get_sample_point(bitnum)函数内部会自动加0.5个bit的采样点数，即bit的中间采样点位置want_num = ceil(self.get_sample_point(bitnum))# 返回从现在开始，需要等待多少采样点，才可以退出Decoder.wait()的阻塞return {'skip': want_num - self.samplenum}

3.7.2 inspect_sample()_状态机调度

def inspect_sample(self, signal, inv):# 信号翻转处理判断if inv:signal = not signal# 状态机调度state = self.stateif state == 'WAIT FOR START BIT':self.wait_for_start_bit(signal)elif state == 'GET START BIT':self.get_start_bit(signal)elif state == 'GET DATA BITS':self.get_data_bits(signal)elif state == 'GET PARITY BIT':self.get_parity_bit(signal)elif state == 'GET STOP BITS':self.get_stop_bits(signal)

3.7.3 inspect_edge()_边沿捕获处理函数

def inspect_edge(self, signal, inv):# 信号翻转处理判断if inv:signal = not signal# 判断当前是否是起始位的电平状态# self.break_start是UART起始位的第一个采样点if not signal:self.break_start = self.samplenumreturn# Signal went high. Was there an extended period with low signal?if self.break_start is None:return# 错误处理diff = self.samplenum - self.break_startif diff >= self.break_min_sample_count:self.handle_break()self.break_start = None

3.7.4 handle_break()_错误处理函数

错误处理函数用于防止状态机卡在某个状态中，无法退出。
比如接收到了起始位，校验也通过，但是数据位迟迟没有到来。

def handle_break(self):self.putpse(self.frame_start, self.samplenum,['BREAK', 0, 0])self.putgse(self.frame_start, self.samplenum,[7, ['Break condition', 'Break', 'Brk', 'B']])self.state = 'WAIT FOR START BIT'
