Chrome View渲染机制学习小记

笔者最近正在看一点Chrome的源码，觉得这里的源码非常的庞大，找到了年初看Linux源码的感觉了。好在Chrome的文档非常的齐全，可以非常好的帮助我们入门。这一篇文章更多的是将Chrome Documentations和我翻到的一些文章的一次整理和归纳。

当我们浏览器渲染界面的时候，到底发生了什么

我们都是背过八股文的，一般而言，咱们给我们的地址输入控件输入一个URL并且敲下回车之后，我们进行了多次的HTTP GET请求会话，最后拿到的是若干的HTML文件 + CSS文件 + JS文件告诉我们这个网站的内容。我们的下一步，就是将这些内容真正的显示在我们的窗口上。这个步骤就是浏览器的渲染流程。我们稍后讨论的机制也是这个流程的工作原理。（当然，这里是Chrome的，那咱们之后就直接说Chrome （View）的渲染机制了）

Parse

在这里插入图片描述

第一步，咱们需要知道哪些对象组件是需要被绘制的，前端的朋友都知道咱们的组件实际上被组织成了一个树（嘿！跟咱们的Qt的对象绘制好像是类似的，我们也是组织成了一个由QObject组成的树进行内存管理，QWidget组成的树确定了咱们的绘制顺序，事件通知架构），我们第一步就是将由文本构成的HTML Parse成一颗DOM树。这样，我们就将HTML初步翻译成一个可以被后端架构所更加容易绘制的网页骨干。

第二步，我们都知道现代的网页都是非常漂亮的，背后少不了CSS的功劳（虽然我写CSS实在水平稀烂，每次都只好照着别人的描摹），那么，我们只有DOM树告诉我们的网页有什么是完全不够的，我们还需要映射出来一个渲染树，告诉我们的本地浏览器如何渲染我们的网页（⭐大核心⭐），当然，就算没有CSS，咱们也有默认的样式嘛！所以这一步是少不了的，尽管你可能压根就没写CSS。

第三步，有什么了，知道如何绘制我们的控件了，下一步就是排列整齐，就像我们造好了拼图，需要补充完整成一个协调的网页一样，我们开始计算好这些部件放在哪里进行排布，paddings和大小多大，这样，我们最后构建出来了一颗布局树。

之后，我们要素齐全，我们完成了从HTML + CSS文件向一个Widget排布的绘制，这个时候我们把这个绘景交付给我们的绘制后端开始渲染和绘制。

Render Architechure

Chrome的多进程架构

碎碎念：笔者这里单独补充下Chrome的多进程架构图层，会的朋友自行跳过

我们现在的核心就是理解，现在有了可以被渲染的东西了，咱们如何将这些个东西进行渲染呢？

咱们先不论JS阻塞啊，事件通知啊等等其他的异步编程的核心内容，屏幕绘制本身就是是一个非常耗时的操作，这就要求咱们请出来一种常见的模型了——事务提交（小的说是一种事件通知）模型。这个模型咱们立马想到的就是线程池模型。我们Commit任务出去，委托给咱们的线程池进行真正的执行。这样的话，我们就实现了一种非常简单的异步模型。

Chrome的架构是类似的。不过这里不是咱们常写的小玩具（用线程），而是要综合顾虑兼容性，安全等因素（防止数据穿透，泄露等等），选择使用进程机制（嘿！这有操作系统中天然优秀的隔离机制！）作为我们的实际Worker。这样我们就很容易想出来，实际上咱们就在使用若干组的进程，一个负责Parse，提交给另一些负责了Render的进程进行渲染绘制。这就是我们的最基本的想法。

好消息是，还真是非常的相近！

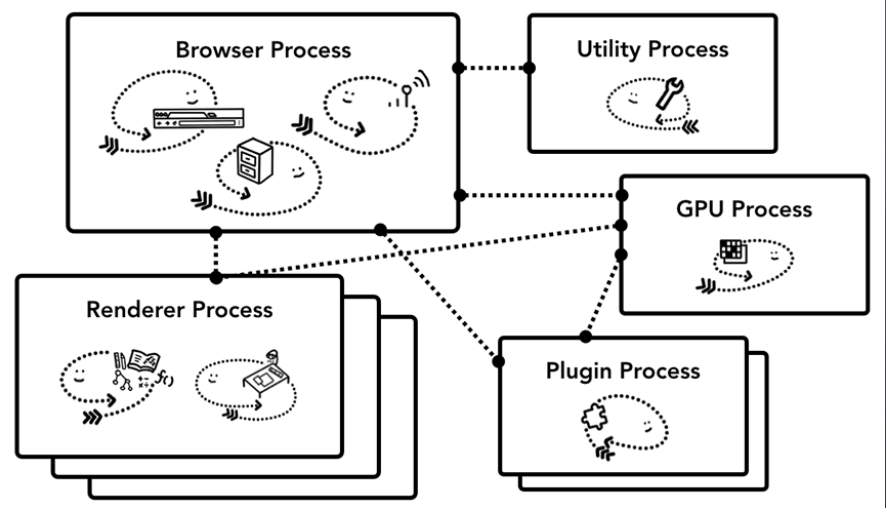

在这里插入图片描述

这个图非常好的说明了咱们的Chrome架构的工作是做什么的。我们重点关心左侧的浏览器进程和渲染进程吧！这里的Browser Process就是我们的主进程，咱们的核心枢纽就是在这里，其他的都是子进程。主进程负责状态栏，文件，网络等。Utility进程是辅助主进程，Renderer进程就是渲染进程。插件进程不管扩展。GPU进程用来做展示部分。

当然，论权威没有人比得上咱们的Google文档的图了

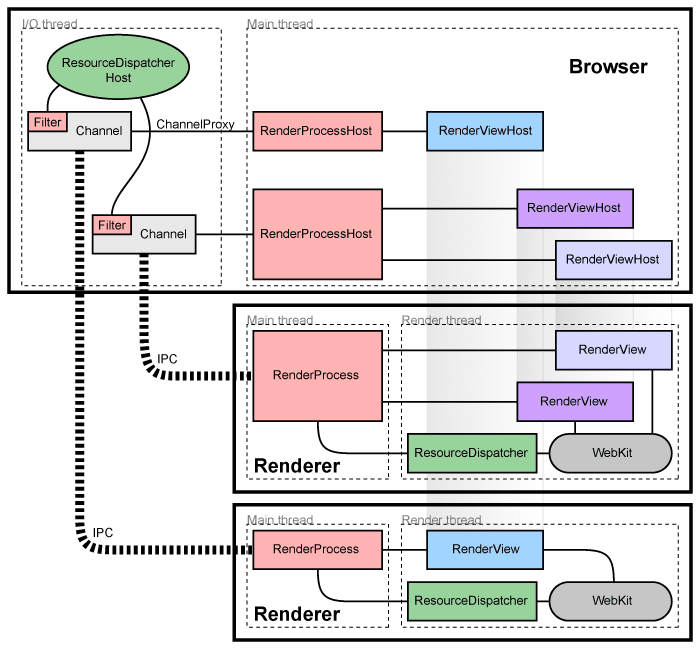

在这里插入图片描述

这里咱们就看到了Main Process同IO控制之间是如何协作的

哦对了，这里的WebKit更加准确的说是Blink,Google 2013年fork了WebKit的一部分Components，然后做了多进程优化。这样的话更好的兼容咱们的渲染架构

具体有哪些东西咱们可以关心呢

每个渲染器进程都有一个全局的 RenderProcess 对象，用于管理与父浏览器进程的通信并维护全局状态。浏览器为每个渲染器进程维护一个对应的 RenderProcessHost 对象，用于管理浏览器状态和与渲染器的通信。浏览器和渲染器使用 Mojo 或 Chromium 的传统 IPC 系统进行通信。

每个渲染器进程都有一个或多个 RenderFrame 对象，这些对象对应于包含内容文档的框架。浏览器进程中对应的 RenderFrameHost 管理与该文档相关的状态。每个 RenderFrame 都会被赋予一个路由 ID，用于区分同一渲染器中的多个文档或框架。这些 ID 在同一个渲染器中是唯一的，但在浏览器内部则不同，因此识别一个框架需要同时拥有 RenderProcessHost 和路由 ID。浏览器与渲染器中特定文档的通信是通过这些 RenderFrameHost 对象完成的，这些对象知道如何通过 Mojo 或传统的进程间通信 (IPC) 发送消息。

在架构的文档中，我们派生了一个Client Server对，互相之间使用IPC进行通信，这里，就是咱们的浏览器——渲染进程的沟通对需要了解的部分。

正文：渲染部分

渲染本身，是笔者的薄弱点（就像笔者一直把QWidget到底如何驱动OpenGL或者Vulkan当作黑盒子处理的），下面的内容更多的是笔者的整理结论而不是我自己知道的。⚠谨慎参考⚠

大致的流程

我们将之前的东西一旦创建了层树并确定了绘制顺序，主线程就会将该信息提交给合成器线程。合成器线程然后栅格化每个图层。注意到咱们有一部Tiling的流程了嘛？这个部分实际上就是将我们的绘制分块（一些组件可能非常的庞大！这个时候，如果我们贸然的直接塞给一个渲染进程，这就会导致渲染工作负载不均衡）。栅格线程栅格化每一个tile并将它们存储在GPU内存中。GPU渲染在独立的进程中，不会和处理JS的进程冲突。

之后，我们通过IPC（从RenderProcessHost到RenderProcess）将合成器帧提交给浏览器进程。这时可以从UI线程添加另一个合成器帧以用于浏览器UI更改，或者从其他渲染器进程添加扩充数据。这些合成器帧被发送到GPU用来在屏幕上显示。如果发生滚动事件，合成器帧会创建另一个合成器帧并发送到GPU。

合成的好处是它可以在不涉及主线程的情况下完成。（他是直接DMA让CPU跟GPU进行交流的，玩过单片机的朋友都知道，DMA的数据传输时不会消耗CPU时间的！）合成线程不需要等待样式计算或JS执行。这就是合成动画是平滑性能的最佳选择的原因。如果需要再次计算布局或绘图，则必须涉及主线程。

Commit（主线程 → Compositor 线程）

现在我们准备贯彻事务提交模型中的提交了，我们上面说的动态布局好了Display List 和 Property Trees 是在 Blink 的主线程里生成的，但 compositor（cc 模块里的 compositor thread／impl）负责最终的合成 / 光栅 /提交 frames。为了把主线程的工作传给 compositor，需要做一次 “commit” 操作。Commit 是把所有变化过的数据（display list、layer 属性、property trees 等）原子地复制／同步给 compositor 线程使用。

此时，主线程 (Render Process 主线程) 发起 Commit 请求（通常通过某些标记，比如 SetNeedsCommit / requestAnimationFrame 等）。而Compositor 线程（同一 Render Process 内）接收这些数据。

分层

在 compositor 端，对 Display List 进行分层 (layerization)，即将某些 display items / paint chunks／subtrees提升为独立的 composited layer，这样这些 layer 在接下来的阶段（raster / compositing /动画／滚动变换）中可以独立处理、复用或只更新变动部分。Property Trees 在这个阶段用来管理元素的 visual 属性（transform、clip、effect、scroll 等），决定 layer 的行为。这样的话，实际上是进一步的翻译给我们的真实绘制方便处理。

切瓦片 (Tiling) 与任务分配

layer 一确定后，为了进行高效的 raster（光栅化）与 GPU 纹理管理，需要把 layer 的内容切成若干小块 tile（瓦片）。这样在滚动／视口移动／部分内容变动时，不需要重绘整个 layer，只重绘或加载需要显示的 tiles。主要在 compositor 模块内部（Render Process 的 compositor thread + raster helper threads／worker threads），部分任务可能发往 GPU／Viz。

Raster / Decode（把指令/图片解码成像素）

在 tile 被分配以后，Raster 阶段负责把 Display List 或 Paint 指令在 tile 的区域内“播放”（play back），将 vector／绘制命令变成像素，再写入 GPU 纹理（或 CPU bitmap 后转 GPU）。同时图片／资源（image／font 等）若未解码亦在这一阶段处理。

Activate / 构建 CompositorFrame（DrawQuads / RenderPass）

现在我们准备好构建可以被提交到GPU进行绘制的东西了，就像咱们的OLED Frame一样，需要提交给屏幕进行操作，这是在在 compositor 线程／impl 层面完成。

当 pending tree 的 tile／property tree／layer 分层状态准备好（即 raster 等关键内容就绪），compositor 会 activate 它，即替换当前正在显示的 active tree，使新帧可用于显示。同时生成 Compositor Frame。这个 frame 用 DrawQuads 和 RenderPass 等结构描述如何把纹理／tiles 放在屏幕上的各个位置，并包含效果／变换等。

Aggregate (Viz) 与最终显示（Display Compositor / GPU）

利用 Viz 进程或 GPU process / display compositor 将来自 Render Process 的 CompositorFrame 与其他来源（例如 UI 层／Browser UI／跨域 iframe etc.）聚合（aggregate），做最终合成，然后提交 GPU 执行实际绘制与 buffer swap，最终呈现在屏幕上。

总结一下？

资源获取（Browser/Network）
浏览器发起网络请求（HTML/CSS/JS/图片/字体等），这些资源的到达会触发后续解析与渲染。网络延迟或阻塞资源（尤其是外部 CSS/同步 JS）会直接影响渲染关键路径。
HTML 解析 → DOM 构建（Renderer main thread）
Main thread 的解析器把 HTML 变成 DOM 节点树；在解析过程中会并行发起对子资源的请求。DOM 是后续样式、布局的基础结构。
CSS 解析 → CSSOM & 样式计算（Style）
CSS 被解析成 CSSOM，主线程将 CSSOM 与 DOM 结合计算每个节点的最终计算样式（computed style）。样式变化会触发样式重算。
Layout（回流 / reflow）
根据 computed style 计算每个渲染对象的尺寸与位置（fragment tree / layout tree）。这是昂贵的步骤，某些 DOM / 样式改动会导致全树 reflow。
Pre-paint / 生成 Display List（Paint）
Blink 将布局信息转成绘制指令的中间表示（display lists / paint chunks），这些描述 “要如何绘制每个 tile/区域” —— 注意这阶段并不直接把像素写出来，而是构建绘制命令。RenderingNG 明确把这一步作为渲染流水线的一部分以便后续并行处理。
Commit（主线程 → Compositor线程）
主线程把 property trees（transform/clip/effect/scroll 等）与 display list 等提交（commit）给 compositor（rendering 的合成部分），这个提交是主线程与 compositor 线程分工的关键点。
Layerize（分层）与 Property Trees 的使用
Compositor 把 display list 拆成可合成的 layer（composited layers），并通过 property trees 管理 transform/clip/opacity/scroll 等属性。分层决定哪些内容可以独立合成、只做 GPU 合成从而避免完整 repaint。
切瓦片（Tiling）与光栅化任务分配
每个 layer 被切成 tiles（瓦片），compositor 把需要的 tile 的 raster（光栅化）任务分配到 raster 线程或 Viz/GPU。Chrome 常用 impl-side（多线程）光栅化策略：先把 display list/send 到 raster 线程后再做 bitmap 化，避免主线程阻塞。
Raster / Decode（把指令/图片解码成像素）
Raster 线程或 GPU 把 display list + 图片解码等变为纹理（GPU texture）或像素缓存。若瓦片尚未就绪，会出现 checkerboard（格状占位）或先显示低分辨率占位再细化的策略。
Activate / 构建 Compositor Frame（DrawQuads / RenderPass）
当足够的 tiles 被 raster 完成，compositor 激活 pending tree，生成一个 Compositor Frame（由 DrawQuads、RenderPasses 描述如何把已 raster 的纹理放置与变换），并把该 frame 提交给 Viz/GPU 以进行最终聚合与绘制
Aggregate（Viz）与显示（Display Compositor / GPU）
Viz 进程负责把来自不同 render processes（主页面、跨域 iframe、浏览器 UI）合成为一个全局的 compositor frame，再提交 GPU 做最终 draw + SwapBuffers，画面才出现在屏幕上。

[Browser Process]         [Render Process]              [Viz / GPU / OS 显示层]│                          │                                 ││ 网络／导航触发          │ Blink (DOM / CSSOM / Layout / Paint / DisplayList)   ││                          │ → 将 DisplayList + 属性（transform／clip／effect）传入 CC  ││                          │                                │├── UI / View 控件 <—— RenderWidgetHostView etc. —— 客户端视图层  ││                          │                                ││                          │→ CC 模块：LayerTreeHost → commit → activate → tile／raster ││                          │                                │→ 将 CompositorFrame 提交给 Viz│                          │                                ││                          │                                │ viz service / display compositor 接收 frame│                          │                                │→ buffer swap / 在 OS Surface 上显示│                          │                                ││ 输入事件（scroll / touch / resize）           │ Scheduler / Input handling 模块│                          │ 控制动画 /滚动等是否可以在 compositor 或 property tree 中处理快路径│                          │                                │└──────────────────────────────────────────────────────────────────────────────┘

可能有用的源码部分

笔者翻了资料，问了问GPT，我考证了一部分内容（太多了有点，GPU的部分我不太懂，这里真的就是图一乐层次）

模块 / 目录	所在路径 /名字（大致）	功能／角色简介
Blink	`third_party/blink/renderer/…`	浏览器前端引擎，负责：HTML/CSS/JS 解析 / DOM + CSSOM 构建 / Layout / Style / Paint / 流程控制（动画／scroll／transform 等）
CC（Chrome Compositor / content collator）	`cc/…`	管理 compositing 层 tree / property trees / tiles / raster / commit / activation /层之间的合成 /帧提交等，是把 Blink 的 Paint／DisplayList 变成 GPU 可用纹理 + CompositorFrame 的关键部分。对应 “layerize / raster / commit / activation” 阶段。
Viz（Visual / Display Compositor / GPU 展示层）	`components/viz/…`	最终把多个 CompositorFrame（可能来自多个 sources／tabs／surfaces）聚合 / 做 display compositing / buffer swap / 显示到屏幕 /管理 Surface /FrameSink /host /mojom 接口等。这部分是“output”端口／平台交互部分。
Content / RenderWidgetHost / WebContents / View Host 类	`content/browser/…` + `content/renderer/…` 中 RenderWidgetHostView 等类	“View”层／客户端 UI 侧的类，负责把视图大小／输入／视图初始化／与操作系统窗口或 UI 控件结合／接受来自 compositor／viz 的帧／显示／view 重绘触发 etc.
UI / platform / windowing / 显示后端	`ui/` 目录中与窗口／View 控件／本地的 Surface／OpenGL/Vulkan/DirectX 后端的实现	与操作系统交互、管理 native 窗口／Surface / 绘图上下文／硬件加速／设备像素比／缩放／window resize／屏幕显示等内容。这部分对 View 渲染影响很大，因为如果 Surface 管理不好，会拖渲染效率／清晰度／延迟。
Graphics / Skia / GPU 后端	`third_party/skia/…` + Chromium 中 GPU 接口（command buffer / GPU service /图形后端）	将绘制指令 / display list / paint record /纹理上传／shader 渲染等转化为 GPU 能理解的操作／将像素写到纹理或 frame buffer／处理 blend／filter／transform 等视觉效果。这是 View 渲染的“最终变像素／光栅化 /合成”阶段的核心。
Scheduler / Threading /任务调度	`cc/scheduler/…` + Blink 层中与任务循环／动画／滚动同步的组件 + Viz 调度	控制什么时候启动 “BeginFrame”／commit/draw／何时响应 scroll /动画事件／如何避免主线程阻塞／如何合理分配线程任务等，对 View 渲染流畅性非常关键。
资源加载 /图片／字体／解码	Blink 层中的 image decode / font loader /图像缓存 + CC 中 tile 管理 + GPU service 的纹理／资源上传	如果资源解码慢或纹理上传慢，就会导致 View 显示延迟或者先显示低质量 placeholder。资源管理也会成为渲染 View 的瓶颈。
