一、DRV8818PWP功能概述
DRV8818PWP是德州仪器（TI）推出的一款集成型双极（两向）步进电机驱动器，专为打印机、扫描仪、纺织机械、工厂自动化、机器人等自动化设备设计。其核心功能如下：
- 微步进控制：
- 内置微步进分度器，支持全步、半步、1/4步、1/8步四种细分模式，通过引脚配置选择，可显著提升电机运行的平滑性和精度。
- 采用脉宽调制（PWM）技术，实现电流调节，确保电机在不同负载下稳定运行。
- 高电流驱动能力：
- 每绕组最大输出电流达2.5A，满足中小功率步进电机的驱动需求。
- 低导通电阻（RDS(ON)）：25℃时为0.37Ω（HS + LS），减少功率损耗，提升效率。
- 宽电压工作范围：
- 电源电压：3V至5.5V（逻辑供电），8V至35V（电机供电），适应不同电压等级的电机和应用场景。
- 保护功能：
- 过流保护（OCP）：防止电机绕组电流过大损坏驱动器。
- 欠压锁定（UVLO）：当电源电压低于阈值时，自动关闭驱动器以避免不稳定运行。
- 热关断（TSD）：当芯片温度过高时，自动关闭输出以防止损坏。
- 短路保护：防止电机绕组短路对驱动器造成损害。
- 接口与控制：
- STEP/DIR接口：通过简单的步进脉冲（STEP）和方向（DIR）信号控制电机运转，易于与微控制器连接。
- 可编程衰减模式：支持混合衰减、消隐和关断时间编程，优化电机性能并减少噪声。
- 封装与散热：
- 采用28引脚HTSSOP（PowerPAD™）封装，带散热片，适合高密度电路设计，同时提升散热性能。
二、DRV8818PWP管脚定义
DRV8818PWP采用28引脚HTSSOP封装，管脚排列紧凑，功能丰富。以下是主要管脚的定义及功能说明：
| 管脚号 | 名称 | 功能描述 |
|---|---|---|
| 1 | VM | 电机电源正极输入，电压范围8V至35V。 |
| 2 | AOUT1 | H桥驱动器A的输出1，连接电机绕组A的一端。 |
| 3 | AOUT2 | H桥驱动器A的输出2，连接电机绕组A的另一端。 |
| 4 | BOUT1 | H桥驱动器B的输出1，连接电机绕组B的一端。 |
| 5 | BOUT2 | H桥驱动器B的输出2，连接电机绕组B的另一端。 |
| 6 | GND | 接地引脚，提供电气参考点。 |
| 7 | nFAULT | 故障输出引脚，低电平有效。当驱动器检测到过流、欠压、过热等故障时，该引脚输出低电平。 |
| 8 | nSLEEP | 睡眠模式控制引脚，低电平有效。将该引脚拉低可使驱动器进入低功耗睡眠模式。 |
| 9 | ENABLE | 使能引脚，高电平有效。当该引脚为高电平时，驱动器正常工作；为低电平时，驱动器关闭。 |
| 10 | RESET | 复位引脚，低电平有效。将该引脚拉低可复位驱动器内部逻辑。 |
| 11 | STEP | 步进脉冲输入引脚。每个上升沿或下降沿（取决于配置）驱动电机移动一步。 |
| 12 | DIR | 方向控制引脚。高电平时电机正转，低电平时电机反转。 |
| 13-16 | M0-M3 | 模式选择引脚。通过配置这些引脚的电平组合，选择电机的步进模式（全步、半步、1/4步、1/8步）。 |
| 17-20 | DECAY0-DECAY3 | 衰减模式控制引脚。用于编程混合衰减、消隐和关断时间，优化电机性能。 |
| 21 | VCC | 逻辑电源正极输入，电压范围3V至5.5V。 |
| 22-28 | NC/Reserved | 未连接或保留引脚，用于未来扩展或特定应用配置。 |
三、应用场景与优势
DRV8818PWP凭借其高性能、高集成度和丰富的保护功能，广泛应用于以下场景：
- 打印机与扫描仪：驱动打印头或扫描模块的步进电机，实现高精度定位。
- 纺织机械：控制织布机、缝纫机等设备的电机，确保运行平稳。
- 工厂自动化：驱动传送带、机器人关节等设备的电机，提升生产效率。
- 机器人：用于机器人关节或轮子的步进电机驱动，实现精确运动控制。
优势总结：
- 集成度高：将H桥驱动器、微步进分度器逻辑和保护电路集成于单一芯片，简化电路设计。
- 性能优异：支持微步进控制，提升电机运行平滑性和精度；高电流驱动能力满足多种电机需求。
- 可靠性高：完善的保护功能确保驱动器在各种工况下稳定运行，延长设备寿命。
- 易于使用：简单的STEP/DIR接口和可编程衰减模式，降低开发难度，缩短产品上市时间。
四、如何设置PWM步进电机的驱动电流
DRV8818PWP的最大输出PWM电流配置需结合硬件设计（电流调节斩波阈值）与热管理（散热条件），通过以下步骤实现：
1、硬件配置：调整电流调节斩波阈值

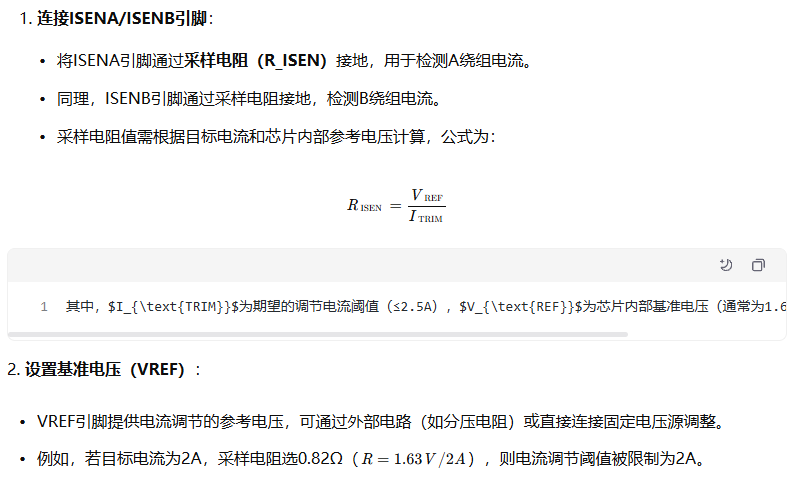

DRV8818PWP通过ISENA/ISENB引脚和基准电压（VREF）控制电流调节斩波阈值，进而限制最大输出电流。具体方法：
2、热管理：确保散热条件
DRV8818PWP的最大持续输出电流受热限制影响。若散热不足导致芯片温度超过150℃，将触发过热关断（OTS）。因此需：
- 优化PCB布局：
- 使用PowerPAD™封装（HTSSOP-28），确保散热焊盘与PCB铜箔充分接触，增大散热面积。
- 参考数据手册中的布局指南，缩短高电流路径，减少寄生电感。
- 计算热限制下的连续电流：
- 根据应用环境（如自然对流或强制风冷）和PCB设计，通过热仿真或实际测试确定芯片在安全温度范围内的最大持续电流。
- 例如，在25℃环境温度下，若散热设计允许芯片结温升至125℃，则实际可持续输出的电流可能低于2.5A（需参考热阻参数计算）。
3、关键注意事项
- 电流调节与热限制的关系：
- 硬件配置的电流调节阈值是理论最大值，实际持续电流需以热限制为准。例如，若调节阈值设为2.5A，但散热不足导致温度过高，芯片会主动降低输出电流或关断。
- 保护功能启用：
- 确保过流保护（OCP）、欠压锁定（UVLO）、热关断（TSD）等保护功能已启用，避免异常工况损坏驱动器。
- 动态负载调整：
- 若电机负载动态变化，需通过微控制器实时监测电流（如连接ISENA/ISENB引脚至ADC）并调整PWM占空比，防止瞬时过流。
