【51单片机】【protues仿真】基于51单片机恒温箱系统
目录
一、主要功能
二、使用步骤
三、硬件资源
四、软件设计
五、实验现象
一、主要功能
1、LCD1602液晶显示温度值
2、按键设置温度上下限值
3、温度大于上限启动降温模块
4、温度低于下限启动升温模块
5、温度异常时间大于10秒启动蜂鸣器警报
二、使用步骤
系统以单片机为核心控制器，搭配DS18B20数字温度传感器（测温范围-55℃~125℃，精度±0.5℃）、继电器驱动模块（控制加热/制冷设备）、LCD1602液晶或数码管显示模块、按键输入模块及声光报警模块。温度数据输至单片机，继电器根据阈值比较结果控制外接负载（如加热管、风扇等）。

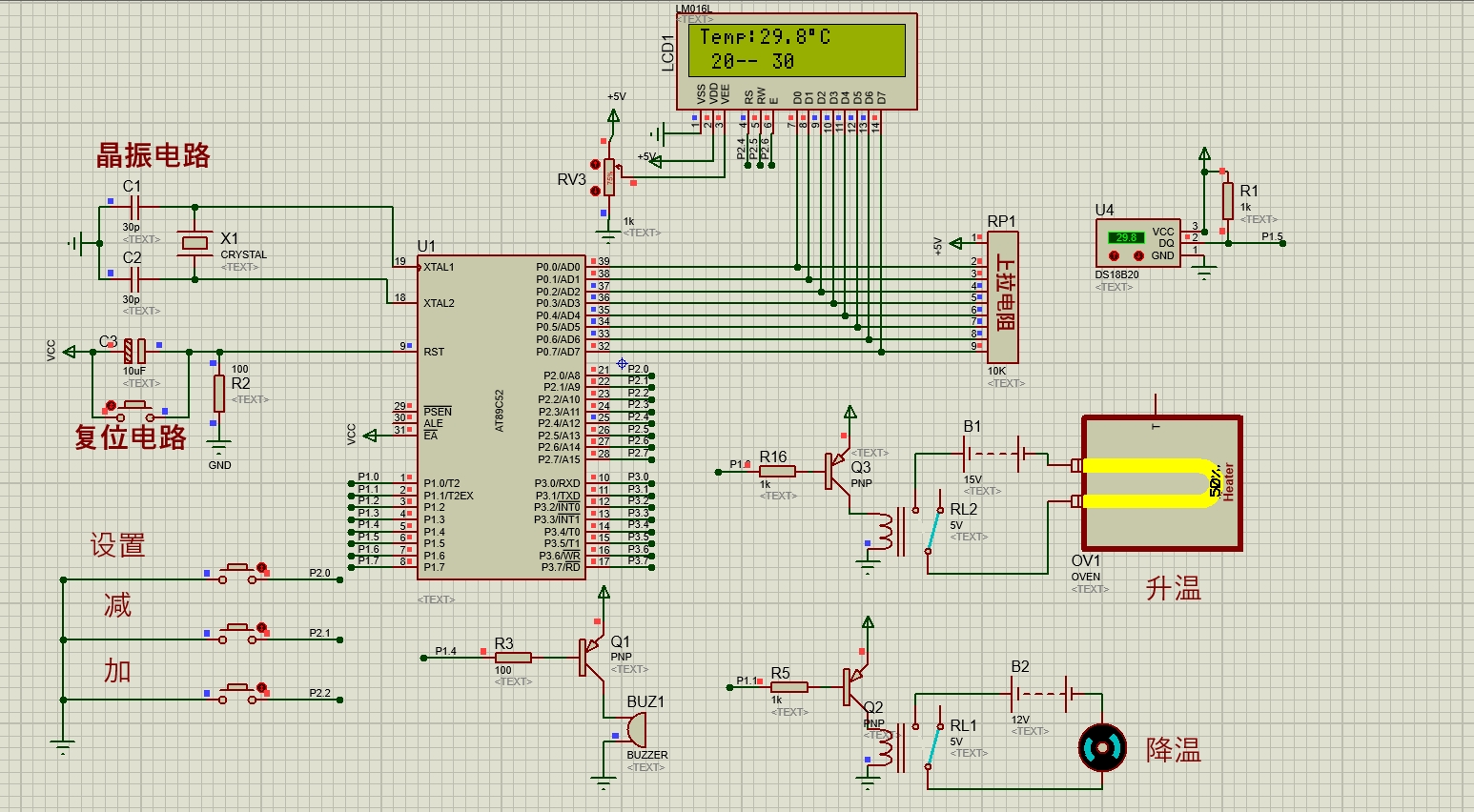

三、硬件资源
1、51单片机核心模块
2、按键模块
3、温度传感器
4、蜂鸣器模块
5、继电器模块
6、LCD1602显示模块

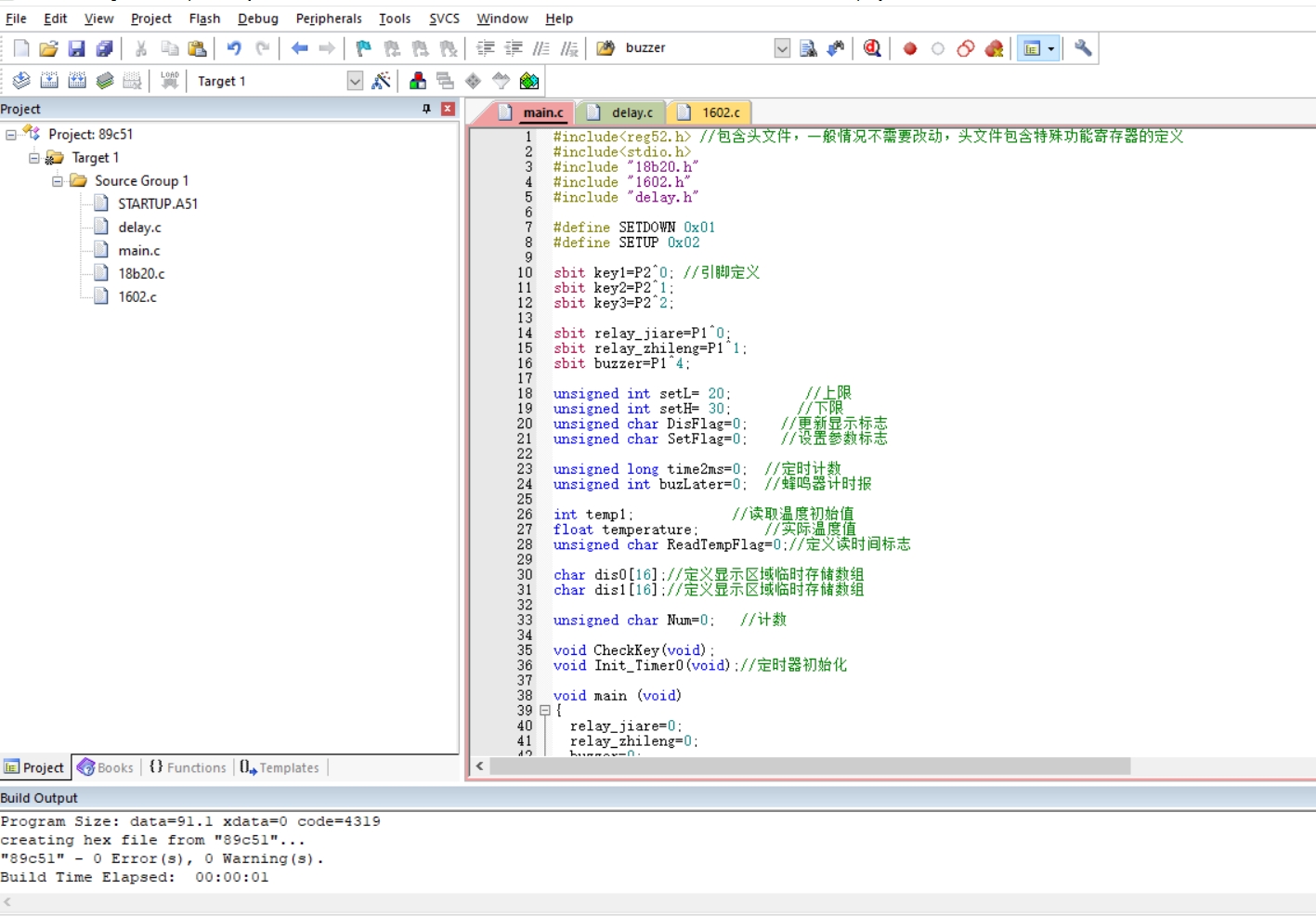

四、软件设计
#include<reg52.h>
#include<stdio.h>
#include "18b20.h"
#include "1602.h"
#include "delay.h"
#define SETDOWN 0x01
#define SETUP 0x02
sbit key1=P2^0; //引脚定义
sbit key2=P2^1;
sbit key3=P2^2;
sbit relay_jiare=P1^0;
sbit relay_zhileng=P1^1;
sbit buzzer=P1^4;
unsigned int setL= 20; //上限
unsigned int setH= 30; //下限
unsigned char DisFlag=0; //更新显示标志
unsigned char SetFlag=0; //设置参数标志
unsigned long time2ms=0; //定时计数
unsigned int buzLater=0; //蜂鸣器计时报
int temp1; //读取温度初始值
float temperature; //实际温度值
unsigned char ReadTempFlag=0;//定义读时间标志
char dis0[16];//定义显示区域临时存储数组
char dis1[16];//定义显示区域临时存储数组
unsigned char Num=0; //计数
void CheckKey(void);
void Init_Timer0(void);//定时器初始化
void main (void)
{
relay_jiare=0;
relay_zhileng=0;
buzzer=0;
Init_Timer0();
LCD_Init(); //初始化液晶
DelayMs(200); //延时有助于稳定
LCD_Clear(); //清屏
relay_jiare=1;
relay_zhileng=1;
buzzer=1;
while (1) //主循环
{
CheckKey(); //检测按键
if(ReadTempFlag==1) //读取温度标志
{
ReadTempFlag=0;
temp1=ReadTemperature(); //读取温度
temperature=(float)temp1*0.0625; //温度值转换
}
if(DisFlag==1)
{
DisFlag=0;
if((temperature>0)&&(temperature<150))
{
sprintf(dis0,"Temp:%4.1f C",temperature);//打印温度值
LCD_Write_String(0,0,dis0);//显示第二行
LCD_Write_Char(9,0,0xdf);//写入温度右上角点
if(temperature<setL) //温度过低
{
relay_jiare=0; //开启升温 关闭降温
relay_zhileng=1;
}
else if((temperature)>setH) //温度超高
{
relay_jiare=1; //关闭升温 开启降温
relay_zhileng=0;
}
else //正常温度
{
relay_jiare=1; //关闭升温 关闭降温
relay_zhileng=1;
buzLater=0;
}
if(buzLater>=10)//正常清零 否则过高过低都会累加 超过1min
{buzzer=0;} //打开蜂鸣器
else
{buzzer=1;} //关闭蜂鸣器
}
sprintf(dis1," %02d-- %02d ",setL,setH);
LCD_Write_String(0,1,dis1); //初始化显示
if(SetFlag == 0)//按键设置标志
{
LCD_Write_Char(0,1,' ');LCD_Write_Char(5,1,' ');//更新显示标志
}
else if(SetFlag == 1)//按键设置标志
{
LCD_Write_Char(0,1,'S');LCD_Write_Char(5,1,' ');//更新显示标志
}
else if(SetFlag == 2)//按键设置标志
{
LCD_Write_Char(0,1,' ');LCD_Write_Char(5,1,'S');//更新显示标志
}
}
}
}
void CheckKey(void)
{
static unsigned char rekey =0;
if((key1==0)||(key2==0)||(key3==0)) //检测到按键按下
{
DelayMs(10); //小抖动
if(rekey==0)
{
if(key1==0) //检测是否按下
{
rekey=1;
SetFlag++;//设置标志
if(SetFlag >= 3) SetFlag = 0;
}
else if(key2==0)//设置值键
{
rekey=1;
if(SetFlag==1) //处于设置1
{
if(setL > 0 )
{setL=setL-1;}
}
else if(SetFlag==2)//处于设置2
{
if(setH > 0)
{setH=setH-1;}
}
}
else if(key3==0)//设置值键
{
rekey=1;
if(SetFlag==1) //处于设置1
{
if(setL < 99 )
{setL=setL+1;}
}
else if(SetFlag==2)//处于设置2
{
if(setH < 99 )
{setH=setH+1;}
}
}
}
}
else
{
rekey=0; //防止重复检测到按键
}
}
五、实验现象
演示视频：
