低功耗超宽带收发器：DW1000设备驱动API指南

news 2025/9/21 6:19:40

手册下载：DW1000 Device Driver API Guide

一、概况

（一）、DW1000 核心功能

1. 基础通信功能
  • UWB 收发：支持 6 个信道（1/2/3/4/5/7），3 种数据率（110kbps/850kbps/6.8Mbps），可配置前导码长度（64~4096 符号），满足短距高速或长距低功耗需求（P20-22）。
  • 精确时间戳：TX/RX 时间戳精度达 15.65 皮秒（通过dwt_readtxtimestamp()/dwt_readrxtimestamp()），支撑双向测距（如示例 5a/b，P87）。
2. 测距与定位（核心卖点）
  • 双向测距（DS TWR）：通过 3 帧交互（poll→response→final），抵消时钟偏移，精度厘米级（手册示例 5a/b，P87）。
  • 单向测距（SS TWR）：2 帧交互，v4.0.6 后通过dwt_readcarrierintegrator()校准时钟偏移，简化实现（示例 6a，P87）。
3. 低功耗优化
  • DEEPSLEEP 模式：电流仅 100nA，通过dwt_configuresleep()+dwt_entersleep()实现，唤醒需 SPICSn 拉低≥500μs（P43）。
  • 低功耗监听（LPL）：周期性唤醒 RX（如示例 8a/b，P88），占空比可配，延长电池寿命（P45）。
4. 开发便利性
  • 25 个示例代码：覆盖简单 TX/RX、双缓冲、连续波测试等场景（附录 1，P82-89），如示例 1a（简单 TX）直接调用dwt_writetxdata()→dwt_starttx()（P83）。
  • 诊断与校准：提供载波积分器（dwt_readcarrierintegrator()）、温度 / 电压采样（dwt_readtempvbat()），支持硬件调试（P74）。

（二）、注意事项

1. SPI 频率硬约束（致命错误点）
  • 调用dwt_initialise()/ 校准函数前，SPI 频率必须 < 3 MHz（P18），否则初始化失败（返回DWT_ERROR）。
  • 示例：校准睡眠计数器（dwt_calibratesleepcnt()）时，需先降 SPI 至 3MHz（P40代码示例）。
2. ESD 防护（硬件安全红线）
  • DW1000 为 ESD 敏感器件，操作时需防静电（如佩戴手环），避免引脚静电击穿（P2）。
3. 禁止用于安全关键场景
  • 手册明确声明：禁止用于生命支持等安全关键应用（如医疗设备），否则风险自负（P2）。
4. OTP 编程不可逆
  • OTP 内存仅可写一次（如烧写 EUI、校准值），错误写入将永久损坏设备（P63）。
5. 中断互斥处理
  • SPI 操作需通过decamutexon()/decamutexoff()禁用 DW1000 中断，防止前台中断与后台 SPI 冲突（P12）。
6. RX 配置陷阱
  • SFD 超时（sfdTO）不可设为 0，默认 4161 符号（P20）；双缓冲模式需在 IDLE 下配置（dwt_setdblrxbuffmode()，P36）。

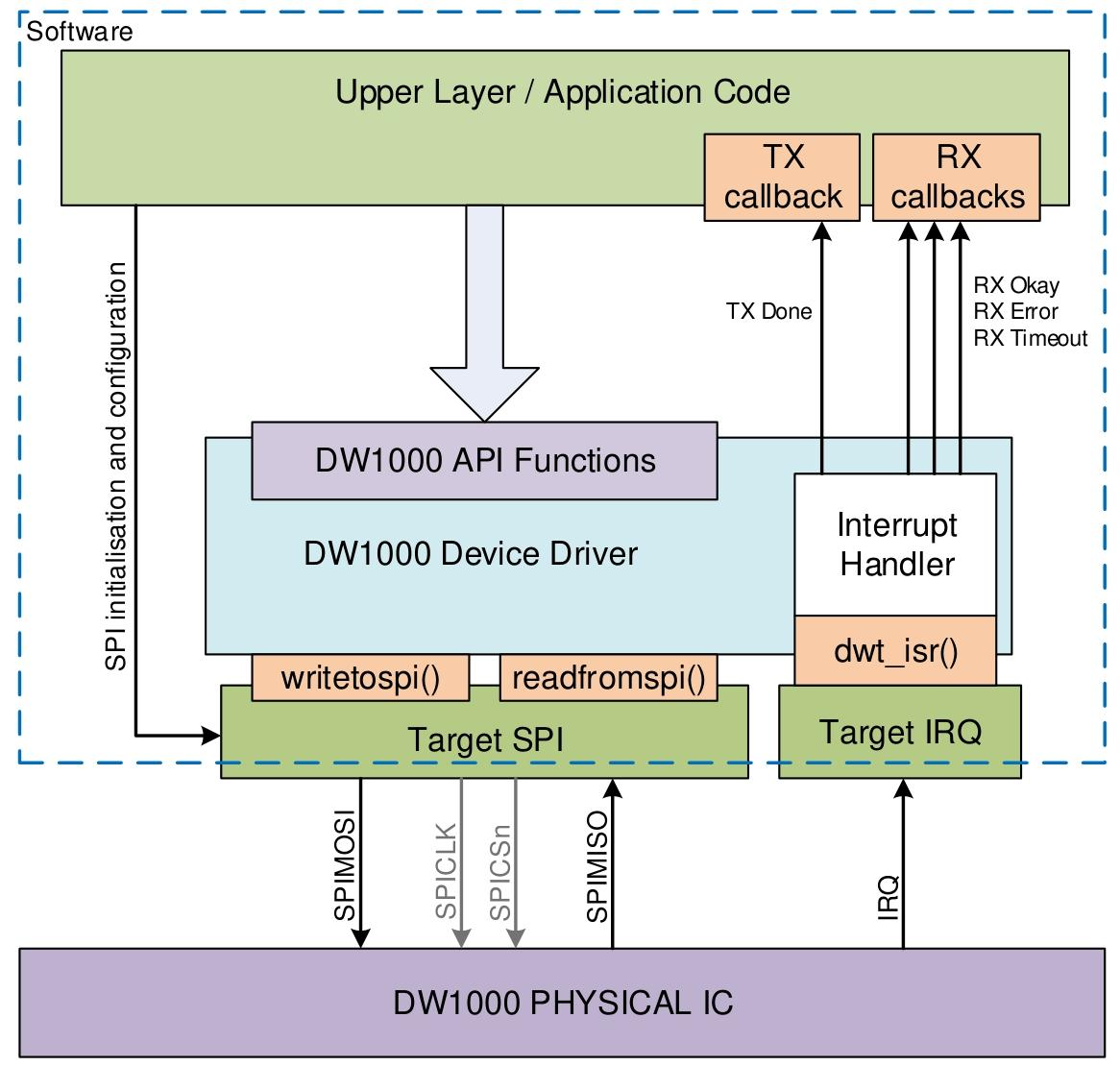

（三）、软件调用与硬件映射的交互逻辑

层级软件 / 硬件组成核心职责与下一层交互方式
1. 上层应用层开发者编写的应用代码（如 TX/RX 业务逻辑、测距算法）定义业务需求，调用 API 函数触发硬件操作（如 “发送数据”“进入低功耗”），处理回调事件（如 “TX 完成”“RX 成功”）调用 DW1000 API 函数（如dwt_starttx()、dwt_rxenable()）
2. API 函数层DW1000 设备驱动核心（如dwt_initialise()、dwt_configure()、dwt_isr()）封装底层硬件操作，屏蔽寄存器细节，提供标准化接口；处理硬件事件解析（如中断状态判断）调用 SPI 抽象层函数（writetospi()/readfromspi()）
3. SPI 抽象层平台相关的 SPI 读写函数（writetospi()、readfromspi()）抽象目标微处理器的 SPI 硬件差异，将 API 函数的 “配置 / 数据需求” 转换为 SPI 总线信号（如寄存器地址 + 数据）驱动目标微处理器的 SPI 物理接口（引脚、时钟、数据格式）
4. 硬件层DW1000 IC（含 SPI 引脚、IRQ 引脚、TX/RX 射频模块、寄存器组）+ 目标微处理器硬件（SPI 控制器、IRQ 逻辑）执行软件下发的操作（如射频发射、接收、睡眠），通过寄存器存储状态，通过 IRQ 引脚反馈事件硬件引脚信号交互（SPI 数据 / 时钟、IRQ 电平）

（四）、核心交互通道：SPI 接口

SPI 接口是 DW1000 软件与硬件交互的唯一数据通道，手册 “5.77 SPI DRIVER FUNCTIONS”及 “2 GENERAL FRAMEWORK”详细定义了其交互规则：

1. SPI 硬件引脚与信号定义

DW1000 通过 4 个 SPI 引脚与目标微处理器连接，各引脚功能与交互方向固定：

  • SPIMOSI：微处理器→DW1000（发送寄存器地址、配置数据、TX 帧数据）；
  • SPIMISO：DW1000→微处理器（返回寄存器状态、RX 帧数据、设备 ID）；
  • SPICSn：微处理器→DW1000（片选信号，低电平有效，用于启动 SPI 传输）；
  • SPICLK：微处理器→DW1000（时钟信号，同步 SPI 数据传输，速率需按 API 要求配置）。

2. SPI 抽象层的 “硬件解耦” 逻辑

为适配不同微处理器的 SPI 硬件（如 STM32、ARM），手册将 SPI 操作抽象为writetospi()和readfromspi()两个通用函数，交互逻辑如下：

  • 软件调用：API 函数（如dwt_writetxdata()）需向 DW1000 写数据时，调用writetospi()，传入 “头长度 + 头数据（如寄存器地址）+ 数据长度 + 数据缓冲区”；需读数据时（如dwt_readdevid()），调用readfromspi()，传入 “头数据 + 接收缓冲区”（；
  • 硬件适配：移植时需在目标系统代码中实现writetospi()/readfromspi()的底层逻辑，驱动微处理器的 SPI 控制器生成符合 DW1000 要求的时序（如时钟极性、相位）；SPI 接口的初始化（如速率、模式）属目标系统职责，不在 DW1000 驱动范围内。

3. SPI 交互的关键约束

  • 速率约束：部分 API 函数（如dwt_initialise()、dwt_calibratesleepcnt()）调用前，SPI 速率必须设置为 **<3 MHz**，否则硬件无法正确解析指令，导致初始化失败或校准错误；
  • 互斥保护：SPI 传输期间需通过decamutexon()/decamutexoff()禁用 DW1000 的 IRQ 中断，防止前台中断（如 “RX 完成”）与后台 SPI 访问（如 “写 TX 数据”）冲突，避免数据传输错误。

（五）、中断触发机制：IRQ 引脚

DW1000 硬件通过 IRQ 引脚向软件反馈事件（如 “TX 完成”“RX 错误”），手册 “4 INTERRUPT HANDLING”及 “5.44 dwt_isr ()”定义了完整交互逻辑：

1. 中断触发流程

  1. 硬件事件产生：DW1000 执行操作后（如完成数据发送、检测到错误帧），内部状态寄存器对应位（如DWT_INT_TFRS（TX 完成）、DWT_INT_RFCE（RX CRC 错误））置 1，同时拉低 IRQ 引脚（断言中断）；
  2. 目标中断响应：目标微处理器的 IRQ 检测逻辑识别到 DW1000 的 IRQ 引脚电平变化，触发目标系统的中断处理函数；
  3. 驱动中断处理：目标中断处理函数调用 DW1000 驱动的dwt_isr()函数，由其完成 “事件解析→状态清除→回调触发”。

2. dwt_isr()的事件处理逻辑

dwt_isr()是软件与硬件事件交互的核心函数，具体交互步骤如下：

  1. 读取硬件状态：dwt_isr()通过readfromspi()读取 DW1000 的状态寄存器（地址 0xF），获取当前硬件事件类型；
  2. 解析与清除事件：按优先级解析事件（RX 成功→TX 完成→RX 超时→RX 错误），清除对应状态寄存器位（避免重复触发）；
  3. 回调反馈软件：根据事件类型调用上层应用注册的回调函数（如 RX 成功调用cbRxOk()、TX 完成调用cbTxDone()），将硬件事件转换为软件可处理的业务事件。

3. 中断交互的关键细节

  • 电平 / 边沿敏感适配：若目标微处理器 IRQ 为边沿敏感，需在中断处理中重新检查 IRQ 引脚状态，确保未处理的事件被触发（如 “处理第一个中断时，第二个事件产生”）；若为电平敏感，仅需处理一次；
  • 无中断场景适配：若目标系统不支持中断，可在后台循环中调用dwt_checkirq()检查 IRQ 引脚状态，若返回 1（中断活跃）则调用dwt_isr()，实现轮询式事件处理。

（六）、案例： “系统启动 + TX 发送”

结合手册 “3 TYPICAL SYSTEM START-UP”及 “5.13~5.15 TX 控制”，以最常见的 “系统启动→配置硬件→发送数据” 流程为例，完整交互逻辑如下：

  1. 硬件初始化（目标系统）：微处理器初始化自身 SPI 控制器（设置速率 < 3 MHz、模式、引脚），确保writetospi()/readfromspi()可驱动 SPI 硬件；
  2. 软件初始化（驱动调用）：
    • 调用dwt_softreset()：通过writetospi()向 DW1000 复位寄存器写指令，硬件执行软件复位，恢复默认状态（IDLE）；
    • 调用dwt_initialise(DWT_LOADUCODE)：通过readfromspi()读取设备 ID（验证为 0xDECA0130），通过writetospi()加载 LDE 微码到硬件，完成初始化；
  3. 硬件配置（API 调用）：
    • 调用dwt_configure()：通过writetospi()向信道、PRF、前导长度等寄存器写配置值，硬件更新 TX/RX 射频参数；
    • 调用dwt_configuretxrf()：通过writetospi()写 PGdly（脉冲延迟）和 TX 功率值，硬件配置射频输出参数；
  4. TX 数据发送（业务触发）：
    • 调用dwt_writetxdata()：通过writetospi()将 TX 数据写入 DW1000 的 TX 缓冲区，硬件暂存数据；
    • 调用dwt_writetxfctrl()：通过writetospi()配置帧长度和缓冲区偏移，硬件准备发送；
    • 调用dwt_starttx(DWT_START_TX_IMMEDIATE)：通过writetospi()向 TX 控制寄存器写 “立即发送” 指令，硬件启动射频模块发送数据；
  5. 事件反馈（中断处理）：
    • 硬件完成发送后，置位DWT_INT_TFRS状态位，拉低 IRQ 引脚；
    • 微处理器中断逻辑调用dwt_isr()，读取状态寄存器识别 “TX 完成”，清除状态位，调用cbTxDone()通知上层应用。

（七）、交互的关键约束：软件与硬件的适配边界

手册中明确了多类软件与硬件交互的约束，若违反将导致交互失败或硬件异常：

  1. 硬件状态依赖：软件调用 API 需遵循硬件状态逻辑，如dwt_configure()需在 DW1000 处于 IDLE 时调用（需先调用dwt_forcetrxoff()关闭 TX/RX），否则硬件无法响应配置指令 ；
  2. 缓冲区交互规则：DW1000 的 TX 缓冲区数据在睡眠模式（DEEPSLEEP/SLEEP）下不保留，软件唤醒后需重新调用dwt_writetxdata()写数据，再触发发送 ；
  3. OTP 硬件特性：DW1000 的 OTP 内存为 “一次可编程”，软件调用dwt_otpwriteandverify()烧写数据后不可修改，错误烧写将永久损坏硬件功能 ；
  4. ESD 硬件防护：软件开发过程中需配合硬件防静电操作（如佩戴手环），否则 ESD 可能损坏 DW1000 硬件，导致 SPI 无响应 。

二、API 函数功能分类

（一）、设备识别与复位类

1. dwt_readdevid

  • 功能：读取 DW1000 的 32 位设备标识符（DEV_ID），用于验证 SPI 连接与设备合法性。
  • 关键参数：无输入参数。
  • 返回值：uint32，32 位设备 ID（DW1000 固定为0xDECA0130）；0xFFFFFFFF表示错误（仅 DEEP_SLEEP/SLEEP 模式下此值可能合法）。
  • 约束：可随时调用，无需初始化前置操作。

2. dwt_getpartid

  • 功能：读取工厂编程的 32 位部件 ID（Part ID），用于设备型号确认。
  • 关键参数：无输入参数。
  • 返回值：uint32，32 位 Part ID 值。
  • 约束：需在dwt_initialise()调用后使用，否则本地存储值无效。

3. dwt_softreset

  • 功能：对 DW1000 执行软件复位，恢复所有寄存器至默认值，清空 AON（始终开启）配置，复位后设备进入 IDLE 状态。
  • 关键参数：无输入 / 返回参数。
  • 约束：
    • 复位后需重新配置 TX/RX 参数；
    • 也可通过 RSTn 引脚复位（拉低≥10ns，禁止驱动高电平）。

4. dwt_rxreset

  • 功能：对 DW1000 接收器执行软件复位，恢复接收器至 “干净状态”（如 RX 错误后恢复）。
  • 关键参数：无输入 / 返回参数。
  • 约束：仅影响接收器，不改变 TX 配置或设备整体状态。

（二）、初始化与配置类

1. dwt_initialise

  • 功能：初始化 DW1000 核心功能，包括验证设备 ID、软件复位、加载 LDE 微码（可选）、读取 OTP 校准值（LDO 调谐、晶体微调）并存储 Part ID/Lot ID。
  • 关键参数：
    • 输入：uint16 config（位掩码，DWT_LOADNONE= 不加载 OTP；DWT_LOADUCODE= 加载 LDE 微码，用于 RX 时间戳生成与信号质量统计）。
    • 返回：int，DWT_SUCCESS（0）表示成功，DWT_ERROR（-1）表示失败。
  • 约束：
    • 调用前SPI 频率必须≤3 MHz；
    • 初始化失败后，禁止后续配置与操作。

2. dwt_configure

  • 功能：配置 DW1000 的 TX/RX 信道参数（如信道、PRF、前导长度、数据率），需配合dwt_configuretxrf()完成完整射频配置。
  • 关键参数：
    • 输入：dwt_config_t *config（结构体指针，核心字段如下）：
      字段说明
      chan信道号（仅支持 1、2、3、4、5、7）
      prf脉冲重复频率（DWT_PRF_16M=16MHz，DWT_PRF_64M=64MHz）
      txPreambLength前导长度（DWT_PLEN_64~DWT_PLEN_4096，推荐值见表 3）
      dataRate数据率（DWT_BR_110K=110kbps，DWT_BR_850K=850kbps，DWT_BR_6M8=6.8Mbps）
      sfdTOSFD 超时（符号数，不可为 0，默认4161，推荐值 = 前导长度 + 1+SFD 长度 - PAC size）
  • 约束：
    • 配置前需调用dwt_forcetrxoff()使设备进入 IDLE 状态；
    • 若开启DWT_API_ERROR_CHECK，函数会校验参数并断言错误。

3. dwt_configuretxrf

  • 功能：配置 DW1000 的 TX 射频参数（脉冲发生器延迟、TX 功率），需与dwt_configure()配合使用。
  • 关键参数：
    • 输入：dwt_txconfig_t *config（结构体指针，核心字段如下）：
      字段说明
      PGdly脉冲发生器延迟（推荐值见表 5，如信道 1=0xC9、信道 7=0x93）
      powerTX 功率值（智能功率禁用看表 6，启用看表 7，适配 EVB1000，其他硬件需校准）
  • 约束：功率值需与dwt_setsmarttxpower()的使能状态匹配（禁用→表 6，启用→表 7）。

（三）、TX 控制类

1. dwt_writetxdata

  • 功能：将 TX 帧数据写入 DW1000 的 TX 缓冲区，自动预留 2 字节 CRC（传输时硬件添加）。
  • 关键参数：
    • 输入：
      • uint16 txFrameLength：帧总长度（含 2 字节 CRC）；
      • uint8 *txFrameBytes：待发送数据缓冲区指针；
      • uint16 txBufferOffset：TX 缓冲区起始偏移（通常为 0）。
    • 返回：int，DWT_SUCCESS（0）表示成功，DWT_ERROR（-1）表示失败（如数据超缓冲区长度）。
  • 约束：
    • 标准 PHR 模式（DWT_PHRMODE_STD）支持帧长 5~127 字节，长帧需启用DWT_PHRMODE_EXT；
    • 需先调用dwt_configure()配置参数，再写入数据。

2. dwt_writetxfctrl

  • 功能：配置 TX 帧控制寄存器，包括帧长度、缓冲区偏移及是否标记为 “测距帧”。
  • 关键参数：
    • 输入：
      • uint16 txFrameLength：帧总长度（同dwt_writetxdata）；
      • uint16 txBufferOffset：TX 缓冲区偏移（同dwt_writetxdata）；
      • int ranging：是否为测距帧（1 = 是，0 = 否，影响 PHR 中的测距位）。
  • 约束：需与dwt_writetxdata的参数保持一致，否则发送数据异常。

3. dwt_starttx

  • 功能：启动 TX 传输，支持立即发送或延迟发送。
  • 关键参数：
    • 输入：uint8 mode（传输模式，见表 8）：
      模式值说明
      0立即发送
      1延迟发送（需先调用dwt_setdelayedtrxtime()设置起始时间）
      2立即发送 + TX 后自动启用 RX（等待响应，如 ACK）
      3延迟发送 + TX 后自动启用 RX
    • 返回：int，DWT_SUCCESS（0）表示成功，DWT_ERROR（-1）表示失败（如延迟发送超时）。
  • 约束：延迟发送时，若系统时间已过设定值，传输会被中止并返回错误。

4. dwt_setdelayedtrxtime

  • 功能：设置延迟 TX/RX 的起始时间（32 位高字节，单位≈8ns），用于dwt_starttx(mode=1/3)或dwt_rxenable(mode=DWT_START_RX_DELAYED)。
  • 关键参数：
    • 输入：uint32 starttime：延迟起始时间（系统时间的高 32 位，低 9 位固定为 0）。
  • 约束：系统时间为 40 位，溢出周期 17.2 秒，需注意时间 - wrap 问题。

（四）、RX 控制类

1. dwt_rxenable

  • 功能：启用 DW1000 接收器，支持立即启用或延迟启用（低功耗场景）。
  • 关键参数：
    • 输入：int mode（启用模式，位掩码）：
      模式值说明
      DWT_START_RX_IMMEDIATE立即启用 RX
      DWT_START_RX_DELAYED延迟启用 RX（需先调用dwt_setdelayedtrxtime()）
      DWT_IDLE_ON_DLY_ERR延迟超时后进入 IDLE（否则自动启用 RX）
    • 返回：int，DWT_SUCCESS（0）表示成功，DWT_ERROR（-1）表示延迟超时。
  • 约束：启用前需确保设备已初始化并配置参数。

2. dwt_setsniffmode

  • 功能：启用 / 禁用低占空比 SNIFF 模式（RX 周期性开关，降低功耗）。
  • 关键参数：
    • 输入：
      • int enable：1 = 启用，0 = 禁用；
      • uint8 timeOn：RX 开启时间（PAC 单位，自动 + 1，最小 1→2 PAC）；
      • uint8 timeOff：RX 关闭时间（≈1μs 单位）。
  • 约束：SNIFF 模式会降低 RX 灵敏度，需根据通信距离调整占空比。

3. dwt_setdblrxbuffmode

  • 功能：启用 / 禁用双缓冲 RX 模式（避免 RX 溢出，支持连续接收）。
  • 关键参数：
    • 输入：int enable：1 = 启用，0 = 禁用。
  • 约束：
    • 需在 IDLE 状态下配置（禁用 RX 后）；
    • 启用后需在 RX 回调中调用dwt_rxenable(DWT_NO_SYNC_PTRS)重新启用 RX。

4. dwt_readrxdata

  • 功能：从 RX 缓冲区读取接收数据。
  • 关键参数：
    • 输入：
      • uint8 *buffer：接收数据缓冲区指针；
      • uint16 len：读取字节数；
      • uint16 bufferOffset：RX 缓冲区起始偏移。
  • 约束：需在 “RX 成功” 事件（DWT_INT_RFCG）后调用，否则数据无效。

（五）、低功耗管理类

1. dwt_configuresleep

  • 功能：配置 DW1000 的 SLEEP/DEEPSLEEP 模式参数（唤醒源、唤醒后行为）。
  • 关键参数：
    • 输入：
      • uint16 mode：睡眠模式（位掩码，见表 10，如DWT_PRESRV_SLEEP= 保留睡眠设置、DWT_GOTORX= 唤醒后自动 RX）；
      • uint8 wake：唤醒源（位掩码，见表 11，如0x1=SPICSn 唤醒、0x2=WAKEUP 引脚唤醒）。
  • 约束：TX/RX 配置在睡眠模式下保留，但 TX 缓冲区数据不保留。

2. dwt_entersleep

  • 功能：使 DW1000 进入 SLEEP/DEEPSLEEP 模式（需先调用dwt_configuresleep()配置）。
  • 关键参数：无输入 / 返回参数。
  • 约束：
    • DEEPSLEEP 电流≈100nA，唤醒需 SPICSn 拉低≥500μs 或 WAKEUP 引脚高电平≥500μs；
    • 进入前需确保无未处理中断，否则无法睡眠。

3. dwt_setlowpowerlistening

  • 功能：启用 / 禁用低功耗监听（LPL）模式（设备周期性唤醒 RX 采样前导，其余时间睡眠）。
  • 关键参数：
    • 输入：int enable：1 = 启用，0 = 禁用。
  • 约束：启用前需配置：
    • dwt_configuresleep()（长睡眠参数）；
    • dwt_calibratesleepcnt()（校准低功耗振荡器）；
    • dwt_setsnoozetime()（短睡眠时间）。

（六）、中断与回调类

1. dwt_setcallbacks

  • 功能：配置 TX/RX 事件的回调函数（TX 完成、RX 成功、RX 超时、RX 错误）。
  • 关键参数：
    • 输入：
      • dwt_cb_t cbTxDone：TX 完成回调；
      • dwt_cb_t cbRxOk：RX 成功回调；
      • dwt_cb_t cbRxTo：RX 超时回调；
      • dwt_cb_t cbRxErr：RX 错误回调。
    • 回调数据：dwt_cb_data_t结构体（含帧长度、状态、rx_flags（测距位标识））。
  • 约束：回调函数需在中断上下文执行，避免耗时操作。

2. dwt_setinterrupt

  • 功能：启用 / 禁用 DW1000 的中断事件（如 TX 完成、RX 成功）。
  • 关键参数：
    • 输入：
      • uint32 bitmask：中断事件掩码（见表 12，如DWT_INT_TFRS=TX 完成、DWT_INT_RFCG=RX 成功）；
      • uint8 enable：1 = 启用，0 = 禁用。
  • 约束：仅启用的中断事件会触发 IRQ 引脚断言。

3. dwt_isr

  • 功能：DW1000 中断服务函数（ISR），解析硬件事件、清除状态、调用回调。
  • 关键参数：无输入 / 返回参数。
  • 约束：
    • 需由目标微处理器的中断处理函数调用；
    • 事件处理优先级：RX 成功→TX 完成→RX 超时→RX 错误。

（七）、诊断与校准类

1. dwt_readdiagnostics

  • 功能：读取 RX 帧质量诊断数据（如噪声、第一路径幅度、CIR 增长值）。
  • 关键参数：
    • 输入：dwt_rxdiag_t *diagnostics：诊断数据结构体指针（含maxNoise、firstPath、rxPreamCount等字段）。
  • 约束：需在 “RX 成功” 事件后调用，否则数据无效。

2. dwt_calibratesleepcnt

  • 功能：校准 DW1000 的低功耗振荡器（L-C 振荡器），返回 XTAL/2 周期数（用于精确设置睡眠时长）。
  • 关键参数：
    • 返回：uint16，1 个低功耗振荡器周期对应的 XTAL/2 周期数。
  • 约束：调用前SPI 频率必须≤3 MHz。

3. dwt_readcarrierintegrator

  • 功能：读取 RX 载波积分器值，反映远程发射器与本地时钟的频率偏移（用于 SS TWR 测距精度优化）。
  • 关键参数：
    • 返回：int32，32 位有符号载波积分值（正值 = 本地时钟比远程快）。
  • 约束：需在 “RX 成功” 事件后调用，且仅适用于有效帧（CRC 正确）。

三、API之二次开发

（一）、基础初始化与硬件适配类（二次开发前置必用）

1. dwt_initialise

  • 功能：二次开发中用于 DW1000 硬件初始化，完成设备合法性验证（读设备 ID）、软件复位、LDE 微码加载（支撑 RX 时间戳）及 OTP 校准值（LDO 调谐、晶体微调）读取，是所有功能开发的前置操作。
  • 关键参数：
    • 输入：uint16 config（位掩码，二次开发常用DWT_LOADUCODE，加载 LDE 微码以支持高精度 RX；若无需 LDE 功能则用DWT_LOADNONE）；
    • 返回：int（DWT_SUCCESS=0表示初始化成功，DWT_ERROR=-1表示硬件适配失败，需排查 SPI 连接或设备型号）。
  • 二次开发约束：
    • 调用前SPI 频率必须≤3 MHz（手册明确要求，否则初始化失败，适配不同 MCU 时需先配置 SPI 速率）；
    • 若返回DWT_ERROR，需优先排查 SPI 引脚接线（SPIMOSI/SPIMISO/SPICSn/SPICLK）及设备供电，再重试初始化。

2. dwt_configure

  • 功能：二次开发中用于适配不同通信场景的 TX/RX 参数，如调整信道、数据率、前导长度，支撑自定义通信协议（如低速率长距通信、高速率短距通信）。
  • 关键参数：
    • 输入：dwt_config_t *config（结构体指针，二次开发核心配置字段如下）：
      字段二次开发作用
      chan选择 UWB 信道（1/2/3/4/5/7），需根据地区法规（如 FCC/CE）及抗干扰需求适配（如信道 7 避开 2.4GHz 干扰）
      prf配置脉冲重复频率（DWT_PRF_16M/DWT_PRF_64M），16M 适用于长距，64M 适用于高速率
      txPreambLength调整前导长度（DWT_PLEN_64~DWT_PLEN_4096），二次开发中长前导（如 2048）提升弱信号接收率，短前导（如 64）降低功耗
      dataRate适配数据率（DWT_BR_110K/DWT_BR_850K/DWT_BR_6M8），如传感器数据传输用 110Kbps，视频流用 6.8Mbps
      sfdTOSFD 超时（符号数，不可为 0），二次开发需按 TX 前导长度计算（推荐值 = 前导长度 + 1+SFD 长度 - PAC size），避免误触发超时
  • 二次开发约束：
    • 配置前需调用dwt_forcetrxoff()使设备进入 IDLE 状态（避免与当前 TX/RX 操作冲突，适配多功能切换场景）；
    • 若开发 “动态信道切换” 功能，需先关 RX/TX，再重新调用此函数配置新参数。

3. dwt_readdevid

  • 功能：二次开发中用于硬件适配验证，读取 DW1000 的 32 位设备 ID（固定为0xDECA0130），确认 SPI 通信正常及设备为正品 DW1000（排除硬件选型错误）。
  • 关键参数：
    • 返回：uint32（0xDECA0130表示设备正常，0xFFFFFFFF表示 SPI 通信异常或设备处于 DEEP_SLEEP/SLEEP 模式）。
  • 二次开发场景：硬件量产适配时，可在初始化流程中加入此函数校验，自动过滤故障设备或错焊芯片。

（二）、通信功能扩展类（二次开发核心功能支撑）

1. dwt_writetxdata + dwt_writetxfctrl + dwt_starttx（TX 功能扩展三组合）

  • 功能：二次开发中用于自定义 TX 数据发送，支撑不同协议帧（如用户自定义传感器帧、测距 poll 帧、唤醒帧）的构建与传输，是 “数据上行 / 下行” 功能的核心。
  • 关键参数与二次开发适配：
    函数名关键参数二次开发作用
    dwt_writetxdata输入：txFrameLength（帧长，含 2 字节 CRC）、txFrameBytes（自定义数据指针）、txBufferOffset（缓冲区偏移，通常为 0）；返回：int（成功 / 失败）写入自定义数据（如传感器 ID + 采集值、设备 EUI），二次开发需注意帧长匹配dwt_configure的dataRate（如 6.8Mbps 支持短帧，110Kbps 支持长帧）
    dwt_writetxfctrl输入：txFrameLength（同dwt_writetxdata）、txBufferOffset（同前）、ranging（1 = 标记为测距帧，0 = 普通数据帧）二次开发中ranging=1用于测距功能扩展（标记帧为测距交互帧），ranging=0用于普通数据传输
    dwt_starttx输入：uint8 mode（传输模式，二次开发常用0= 立即发、2=TX 后自动 RX（等 ACK））；返回：int（成功 / 失败）适配不同发送逻辑：立即发用于广播数据，模式 2 用于 “请求 - 响应” 场景（如发指令后等设备回复）
  • 二次开发约束：
    • 标准 PHR 模式（DWT_PHRMODE_STD）支持帧长 5~127 字节，若开发长帧传输（如≥128 字节），需在dwt_configure中设置phrMode=DWT_PHRMODE_EXT；
    • 延迟发送（mode=1/3）需先调用dwt_setdelayedtrxtime()设置起始时间，避免超时失败。

2. dwt_rxenable + dwt_readrxdata（RX 功能扩展二组合）

  • 功能：二次开发中用于自定义 RX 数据接收，支撑不同协议帧的解析（如传感器响应帧、测距 response 帧），是 “数据接收与处理” 功能的核心。
  • 关键参数与二次开发适配：
    函数名关键参数二次开发作用
    dwt_rxenable输入：int mode（DWT_START_RX_IMMEDIATE= 立即启用 RX、DWT_START_RX_DELAYED= 延迟启用 RX）；返回：int（成功 / 失败）适配低功耗场景：立即 RX 用于实时接收，延迟 RX（配合dwt_setdelayedtrxtime()）用于定时唤醒接收，降低待机功耗
    dwt_readrxdata输入：uint8 *buffer（接收数据缓冲区）、uint16 len（读取字节数）、uint16 bufferOffset（RX 缓冲区偏移）二次开发中用于读取自定义帧数据，可通过bufferOffset跳过帧头（如仅读取 payload 部分），提升解析效率
  • 二次开发约束：
    • 启用 RX 前需确保设备已通过dwt_configure配置匹配的信道 / PRF / 前导（否则无法接收目标帧，需在二次开发中加入 “参数一致性校验” 逻辑）；
    • 双缓冲 RX（dwt_setdblrxbuffmode(1)）适配高吞吐场景，需在 RX 回调中调用dwt_rxenable(DWT_NO_SYNC_PTRS)重新启用 RX，避免数据溢出。

3. dwt_setcallbacks + dwt_setinterrupt（中断与异步处理类）

  • 功能：二次开发中用于实现异步通信逻辑（如 TX 完成后自动触发下一次发送、RX 成功后立即解析数据），避免轮询占用 CPU 资源，支撑多任务并发场景。
  • 关键参数与二次开发适配：
    函数名关键参数二次开发作用
    dwt_setcallbacks输入：cbTxDone（TX 完成回调）、cbRxOk（RX 成功回调）、cbRxTo（RX 超时回调）、cbRxErr（RX 错误回调）二次开发中在回调函数内实现业务逻辑：如cbRxOk中解析接收数据、cbTxDone中标记发送完成状态、cbRxErr中加入故障重试机制
    dwt_setinterrupt输入：uint32 bitmask（中断掩码，如DWT_INT_TFRS=TX 完成、DWT_INT_RFCG=RX 成功）、uint8 enable（1 = 启用，0 = 禁用）按需启用中断：如仅开发 TX 功能则只启用DWT_INT_TFRS，减少无效中断触发；开发测距功能需启用DWT_INT_RFCG（RX 成功）和DWT_INT_TFRS（TX 完成）
  • 二次开发约束：
    • 回调函数运行在中断上下文，需避免耗时操作（如复杂数据运算），建议仅做 “数据缓存 + 状态标记”，业务逻辑在主循环处理；
    • SPI 操作需通过decamutexon()/decamutexoff()实现互斥（避免中断中 SPI 访问与主循环冲突，二次开发需在 SPI 相关 API 调用前后加入互斥保护）。

（三）、低功耗优化类（二次开发电池设备必用）

1. dwt_configuresleep + dwt_entersleep（睡眠模式适配）

  • 功能：二次开发中用于 DW1000 低功耗模式配置与激活，支撑电池供电设备（如无线传感器、定位标签）的续航优化，是低功耗场景核心 API。
  • 关键参数与二次开发适配：
    函数名关键参数二次开发作用
    dwt_configuresleep输入：uint16 mode（睡眠模式，二次开发常用DWT_PRESRV_SLEEP（保留睡眠设置，避免重复配置）+DWT_GOTORX（唤醒后自动 RX））、uint8 wake（唤醒源，常用0x1=SPICSn 唤醒、0x2=WAKEUP 引脚唤醒）适配不同唤醒场景：SPICSn 唤醒用于 MCU 主动唤醒（如定时轮询），WAKEUP 引脚唤醒用于外部触发唤醒（如传感器触发）
    dwt_entersleep无输入 / 返回参数激活睡眠模式，二次开发需在 “无未处理中断” 时调用（否则无法睡眠，需先通过dwt_checkirq()检查中断状态）
  • 二次开发约束：
    • DEEPSLEEP 模式下 TX 缓冲区数据不保留，唤醒后需重新调用dwt_writetxdata()写入数据，再启动发送；
    • 唤醒信号需满足时长要求（SPICSn 拉低≥500μs、WAKEUP 引脚高电平≥500μs），二次开发中需确保 MCU 输出的唤醒信号时长达标，避免唤醒失败。

2. dwt_setlowpowerlistening + dwt_setsnoozetime（低功耗监听适配）

  • 功能：二次开发中用于实现 “周期性唤醒监听”（LPL 模式），设备大部分时间睡眠，仅短暂唤醒 RX 采样前导，大幅降低待机功耗，适用于远距离低频次通信场景（如资产定位标签）。
  • 关键参数与二次开发适配：
    函数名关键参数二次开发作用
    dwt_setlowpowerlistening输入：int enable（1 = 启用 LPL，0 = 禁用）启用后设备进入 LPL 模式，二次开发需配合dwt_configuresleep()配置长睡眠时长，平衡功耗与响应速度
    dwt_setsnoozetime输入：uint8 snooze_time（短睡眠时间，单位≈26.7μs，自动 + 1，最小 1→53μs）调整 LPL 模式中 RX 两次唤醒的间隔（短睡眠），二次开发中根据通信频次设置：如 100ms 通信一次，可设snooze_time使短睡眠占比≤10%
  • 二次开发约束：
    • 启用 LPL 前需完成：dwt_calibratesleepcnt()（校准低功耗振荡器，确保睡眠时长准确）、dwt_setpreambledetecttimeout()（配置 RX 监听超时）；
    • LPL 模式会降低 RX 灵敏度，二次开发需通过测试调整 “监听时长” 与 “睡眠时长” 比例，平衡功耗与通信距离。

（四）、测距功能集成类（二次开发定位场景必用）

1. dwt_readtxtimestamp + dwt_readrxtimestamp（时间戳读取）

  • 功能：二次开发中用于获取 TX/RX 帧的精确时间戳（40 位，精度 15.65 皮秒），是双向测距（TWR）计算 “飞行时间（TOF）” 的核心数据来源，支撑厘米级定位功能。
  • 关键参数与二次开发适配：
    函数名关键参数二次开发作用
    dwt_readtxtimestamp输入：uint8 *timestamp（5 字节缓冲区，存储 40 位 TX 时间戳，低字节在前）读取 TX 帧的 RMARKER（天线发射）时间戳，二次开发中需在cbTxDone（TX 完成回调）中调用，确保时间戳有效
    dwt_readrxtimestamp输入：uint8 *timestamp（5 字节缓冲区，存储 40 位 RX 时间戳，低字节在前）读取 RX 帧的 RMARKER（天线接收）时间戳，二次开发中需在cbRxOk（RX 成功回调）中调用，用于 TOF 计算
  • 二次开发约束：
    • 时间戳需配合dwt_settxantennadelay()/dwt_setrxantennadelay()校准（补偿天线延迟，否则测距误差大），二次开发中需先通过校准工具获取天线延迟值并写入；
    • 40 位时间戳溢出周期为 17.2 秒，二次开发中需加入 “时间 - wrap” 处理逻辑（如记录溢出次数），避免长时长测距时时间戳计算错误。

2. dwt_readcarrierintegrator

  • 功能：二次开发中用于读取 RX 载波积分器值，反映远程发射器与本地 DW1000 的时钟偏移（单位：Hz），可用于校准单向双向测距（SS TWR）的时钟误差，提升定位精度（手册 v2.4 新增功能）。
  • 关键参数：
    • 返回：int32（32 位有符号值，正值表示本地时钟比远程快，负值表示本地时钟比远程慢）。
  • 二次开发适配：
    • 在 SS TWR 测距场景中，通过此函数获取时钟偏移后，代入公式clockOffsetPPM = 时钟偏移Hz × 信道PPM系数（如信道 5 用HERTZ_TO_PPM_MULTIPLIER_CHAN_5），校准 TOF 计算结果；
    • 需在 “RX 成功”（DWT_INT_RFCG）后调用，且仅适用于 CRC 正确的有效帧，否则时钟偏移数据无效。

（五）、硬件交互与校准类（二次开发定制化必用）

1. dwt_otpwriteandverify

  • 功能：二次开发中用于向 DW1000 的 OTP（一次可编程）内存烧录定制化数据，如设备唯一 EUI、硬件校准值（TX 功率、天线延迟），支撑量产设备的身份标识与性能优化。
  • 关键参数：
    • 输入：uint32 value（32 位待烧录数据）、uint16 address（OTP 地址，需参考手册表 15，如0x000/0x001烧录 64 位 EUI、0x010~0x01B烧录各信道 TX 功率）；
    • 返回：int（DWT_SUCCESS=0表示烧录并验证成功，DWT_ERROR=-1表示烧录失败）。
  • 二次开发约束：
    • OTP 内存一次可编程，烧录错误后无法修改，二次开发中需加入 “数据校验 + 烧录确认” 逻辑（如先读 OTP 地址确认未烧录，再执行烧录）；
    • 烧录前需确保 SPI 频率≤3 MHz，且设备处于 IDLE 状态，避免烧录过程中被中断导致 OTP 损坏。

2. dwt_setgpiodirection + dwt_setgpiovalue（GPIO 自定义控制）

  • 功能：二次开发中用于控制 DW1000 的 GPIO 引脚，适配外部硬件扩展（如驱动 LED 指示灯、控制外部 PA/LNA（功率放大器 / 低噪声放大器）、触发外部传感器），提升设备定制化能力。
  • 关键参数与二次开发适配：
    函数名关键参数二次开发作用
    dwt_setgpiodirection输入：uint32 gpioNum（GPIO 位掩码，如GxM0对应 GPIO0）、uint32 direction（0 = 输出，非 0 = 输入）配置 GPIO 方向：如二次开发中需驱动 LED 则设为输出，需读取外部传感器状态则设为输入
    dwt_setgpiovalue输入：uint32 gpioNum（GPIO 位掩码）、uint32 value（0 = 拉低，非 0 = 拉高）控制 GPIO 输出电平：如 TX 时拉高 GPIO1 驱动 PA 使能，RX 时拉高 GPIO2 驱动 LNA 使能，提升射频性能
  • 二次开发约束：
    • GPIO 引脚功能需参考 DW1000 数据手册（手册附录 2 推荐查阅 [1]），避免占用专用引脚（如 IRQ、RSTn）；
    • 控制外部 PA/LNA 时，需配合dwt_setlnapamode()启用对应功能，确保 GPIO 控制逻辑与射频模块时序匹配。

四、API之输入输出

（一）、数据输出类（DW1000→外部设备，TX 相关）

此类 API 用于将数据从软件写入 DW1000 硬件，并通过射频模块发送到外部 UWB 设备（如其他 DW1000 节点），是 “数据上行 / 指令下发” 的核心。

1. dwt_writetxdata

  • 功能：数据输出的 “准备步骤”—— 将待发送的帧数据写入 DW1000 的 TX 缓冲区，为后续射频发送做准备（输出数据暂存）。
  • 关键参数：
    • 输入：
      • uint16 txFrameLength：帧总长度（含 2 字节 CRC，DW1000 传输时自动添加，软件无需手动计算）；
      • uint8 *txFrameBytes：待输出数据的缓冲区指针（如用户自定义的传感器数据、测距指令帧）；
      • uint16 txBufferOffset：TX 缓冲区的起始偏移（通常设为 0，即从缓冲区首地址开始写入）；
    • 返回：int（DWT_SUCCESS=0表示数据写入成功，DWT_ERROR=-1表示失败，如 “帧长 + 偏移” 超过 TX 缓冲区容量）。
  • 约束：
    • 帧长需匹配dwt_configure()的phrMode配置：标准模式（DWT_PHRMODE_STD）支持 5~127 字节，长帧模式（DWT_PHRMODE_EXT）支持 5~1023 字节；
    • 需在dwt_initialise()和dwt_configure()调用后使用（确保 DW1000 已初始化并配置射频参数）；
    • 写入的数据不包含 CRC，DW1000 会在发送时自动添加 2 字节 CRC。

2. dwt_writetxfctrl

  • 功能：数据输出的 “配置步骤”—— 配置 TX 帧控制寄存器，定义 DW1000 如何发送已写入缓冲区的数据（如帧长度、是否标记为 “测距帧”）。
  • 关键参数：
    • 输入：
      • uint16 txFrameLength：帧总长度（需与dwt_writetxdata的txFrameLength完全一致，否则发送数据异常）；
      • uint16 txBufferOffset：TX 缓冲区偏移（需与dwt_writetxdata的txBufferOffset一致，确保数据读取地址正确）；
      • int ranging：帧类型标记（1=“测距帧”，PHR 中测距位置 1；0=“普通数据帧”），仅用于外部设备识别帧用途，不影响 DW1000 发送逻辑。
  • 约束：
    • 若开启DWT_API_ERROR_CHECK代码开关，函数会校验txFrameLength合理性（如超过缓冲区容量）并断言错误；
    • 需在dwt_writetxdata之后、dwt_starttx之前调用，确保配置先于发送。

3. dwt_starttx

  • 功能：数据输出的 “执行步骤”—— 启动 DW1000 射频模块，将 TX 缓冲区中的数据发送到外部设备（完成最终数据输出）。
  • 关键参数：
    • 输入：uint8 mode（发送模式，决定输出时机及后续行为）：
      模式值说明
      0立即发送（DWT_START_TX_IMMEDIATE）：调用后立即启动射频发送数据
      1延迟发送：需先调用dwt_setdelayedtrxtime()设置起始时间，系统时间达标后发送
      2立即发送 + TX 后自动启用 RX：发送完成后立即开启 RX，等待外部设备响应（如 ACK）
      3延迟发送 + TX 后自动启用 RX：延迟发送完成后开启 RX
    • 返回：int（DWT_SUCCESS=0表示发送启动成功，DWT_ERROR=-1表示失败，如延迟发送时 “系统时间已过设定值”）。
  • 约束：
    • 延迟发送（模式 1/3）时，若dwt_starttx调用过晚（系统时间超过dwt_setdelayedtrxtime()设置的starttime），发送会被中止并返回错误；
    • 发送前需确保 TX 缓冲区已通过dwt_writetxdata写入数据，否则发送空帧。

（二）、数据输入类（外部设备→DW1000，RX 相关）

此类 API 用于 DW1000 通过射频模块接收外部设备的数据，并从硬件缓冲区读取到软件中，是 “数据下行 / 响应接收” 的核心。

1. dwt_rxenable

  • 功能：数据输入的 “准备步骤”—— 启用 DW1000 接收器，使其进入 “等待接收外部数据” 状态（为数据输入做硬件准备）。
  • 关键参数：
    • 输入：int mode（接收模式，决定 RX 启用时机）：
      模式值说明
      DWT_START_RX_IMMEDIATE立即启用 RX：调用后接收器立即启动，等待外部数据
      DWT_START_RX_DELAYED延迟启用 RX：需先调用dwt_setdelayedtrxtime()设置起始时间，达标后启动 RX
      DWT_IDLE_ON_DLY_ERR延迟超时保护：若延迟启用时系统时间已过设定值，接收器不启用（进入 IDLE）
    • 返回：int（DWT_SUCCESS=0表示 RX 启用成功，DWT_ERROR=-1表示延迟超时）。
  • 约束：
    • 启用 RX 前需调用dwt_forcetrxoff()使 DW1000 进入 IDLE 状态（避免与当前 TX/RX 操作冲突）；
    • 需先通过dwt_configure()配置匹配的信道、PRF、前导长度（否则无法接收外部设备的目标数据）。

2. dwt_readrxdata

  • 功能：数据输入的 “执行步骤”—— 从 DW1000 的 RX 缓冲区读取已接收的外部数据，存入软件缓冲区（完成最终数据输入）。
  • 关键参数：
    • 输入：
      • uint8 *buffer：软件侧的接收缓冲区指针（用于存储从 DW1000 读取的输入数据）；
      • uint16 len：需读取的字节数（通常设为接收帧的实际长度，可从dwt_cb_data_t的datalength字段获取）；
      • uint16 bufferOffset：RX 缓冲区的起始偏移（可设为 0 读取完整帧，或设为特定值跳过帧头仅读取 payload）；
  • 约束：
    • 需在 “RX 成功” 事件（DWT_INT_RFCG，即外部数据已正确接收并通过 CRC 校验）后调用，否则读取的数据无效；
    • 若启用双缓冲 RX（dwt_setdblrxbuffmode(1)），需在读取当前帧数据后，调用dwt_rxenable(DWT_NO_SYNC_PTRS)重新启用 RX，避免下一帧数据溢出。

（三）、硬件存储数据输入输出（软件↔DW1000 硬件）

此类 API 用于软件与 DW1000 的硬件存储（OTP、寄存器）之间的配置 / 校准数据交互，支撑二次开发中的设备定制化（如烧录唯一 EUI、存储校准值）。

1. dwt_otpread（硬件→软件，数据输入）

  • 功能：从 DW1000 的 OTP（一次可编程）内存读取数据（如工厂校准值、用户烧录的 EUI），输入到软件中用于配置或验证。
  • 关键参数：
    • 输入：
      • uint32 address：OTP 内存的起始地址（32 位字地址，需参考手册表 15，如0x000/0x001对应 64 位 EUI、0x010对应信道 1 TX 功率）；
      • uint32 *array：软件侧的 32 位数组指针（用于存储从 OTP 读取的数据）；
      • uint8 length：需读取的 32 位数据个数（如读取 64 位 EUI 需设为 2）；
  • 约束：
    • OTP 地址需在有效范围内（手册表 15 定义为0x000~0x400），超出范围会读取无效数据；
    • 若 OTP 地址未烧录数据（如用户未自定义 EUI），读取值为默认无效值（如0xFFFFFFFF）。

2. dwt_otpwriteandverify（软件→硬件，数据输出）

  • 功能：将软件中的配置 / 校准数据（如设备 EUI、TX 功率校准值）烧录到 DW1000 的 OTP 内存（一次可编程），完成硬件存储的永久数据输出。
  • 关键参数：
    • 输入：
      • uint32 value：需烧录的 32 位数据（如信道 2 的 TX 功率值0x75757575）；
      • uint16 address：OTP 内存的目标地址（需参考手册表 15，仅烧录用户可自定义区域，如0x000~0x003（EUI）、0x010~0x01B（TX 功率））；
    • 返回：int（DWT_SUCCESS=0表示烧录并验证成功，DWT_ERROR=-1表示烧录失败）。
  • 约束：
    • OTP 内存一次可编程，烧录后无法修改，错误写入（如烧录到 reserved 区域）会永久损坏 DW1000 功能；
    • 烧录前需确保 SPI 频率≤3 MHz，且 DW1000 处于 IDLE 状态，避免烧录过程被中断；
    • 烧录后建议调用dwt_otpread验证数据，确保烧录正确。

3. dwt_writetodevice / dwt_readfromdevice（软件↔寄存器，数据输入输出）

  • 功能：底层寄存器数据交互 ——dwt_writetodevice将软件数据写入 DW1000 的特定寄存器（输出），dwt_readfromdevice从寄存器读取数据到软件（输入），支撑 API 未覆盖的硬件定制化配置（如特殊射频参数）。
  • 关键参数：
    函数名关键参数输入 / 输出方向
    dwt_writetodevice输入：uint16 regID（寄存器组 ID，如 0 = 通用寄存器、9=TX 缓冲区）、uint16 index（寄存器子地址）、uint32 length（写入字节数）、const uint8 *buffer（待写入数据指针）软件→硬件（输出）
    dwt_readfromdevice输入：uint16 regID（同左）、uint16 index（同左）、uint32 length（读取字节数）、uint8 *buffer（接收数据指针）硬件→软件（输入）
  • 约束：
    • 需熟悉 DW1000 寄存器映射（手册附录 2 推荐参考 [1]《DW1000 Data Sheet》），错误操作寄存器可能导致硬件异常；
    • 若开启DWT_API_ERROR_CHECK代码开关，函数会校验regID和length合理性并断言错误；
    • 调用前需确保 DW1000 已初始化，且 SPI 操作通过decamutexon()/decamutexoff()实现互斥（避免中断冲突）。

五、示例详细介绍

手册附录 1 提供 25 个针对 DW1000 的示例应用，均基于 Decawave EVB1000 硬件设计，核心目标是通过 “最小化代码” 演示 API 功能（如 TX/RX、低功耗、测距），避免冗余逻辑。所有示例均含main.c和 CooCox 项目文件，需用 CooCox IDE 1.7.8 + 和 GNU ARM 工具链构建，以下按 “功能类别” 详细拆解各示例的核心逻辑、API 用法及关键约束。

(一)、示例整体基础信息

1. 包结构

示例包的文件夹结构明确，支撑跨平台移植与快速定位：

目录 / 文件功能描述
STM32F10x_StdPeriph_DriverSTM32F1 系列微处理器的硬件抽象层（HAL），适配 EVB1000 的 MCU
Linker ScriptSTM32F105RC 处理器的链接脚本，定义代码 / 数据存储地址
Platform平台相关代码：中断管理（deca_irq.c）、互斥（deca_mutex.c）、睡眠（deca_sleep.c）
Examples各示例项目文件夹，每个示例独立含main.c和.coproj（CooCox 项目文件）

2. 构建与运行步骤

  1. 工具准备：安装 CooCox IDE 1.7.8（http://www.coocox.org/software.html）、GNU ARM 嵌入式工具链（https://launchpad.net/gcc-arm-embedded）；
  2. 项目导入：解压包后用 CooCox IDE 打开示例的.coproj文件；
  3. 工具链配置：在 IDE 中设置工具链路径（如C:\GNUToolsARMEmbedded\4.8_2014q1\bin）；
  4. 下载调试：用 ST-LINK/V2 探针连接 EVB1000，编译后下载代码，通过调试器观察流程（示例输出少，需靠调试器跟踪变量 / API 调用）。

(二)、功能分类示例详解

类别 1：基础 TX（发送）示例（1a~1d）

核心目标：演示 “数据发送 + 低功耗睡眠” 的组合逻辑，覆盖简单发送到定时睡眠发送的场景。

1. 示例 1a：Simple TX
  • 核心功能：循环发送 “硬编码闪烁帧”（固定内容），帧间延迟 1 秒，无低功耗逻辑；
  • 实现逻辑（关键 API 调用流程）：
    dwt_softreset()（复位）→dwt_initialise(DWT_LOADUCODE)（初始化）→dwt_configure()（配置信道 2、PRF 64M、前导 2048）→dwt_configuretxrf()（配置 PGdly=0xC2、功率 = 0x67676767）→循环：
    dwt_writetxdata(frameLen, txData, 0)（写数据）→dwt_writetxfctrl(frameLen, 0, 0)（设帧控制）→dwt_starttx(DWT_START_TX_IMMEDIATE)（立即发送）→deca_sleep(1000)（延迟 1 秒）；
  • 关键要点：
    • 帧内容固定（如含 “DW1000 TX Test”），无需动态生成；
    • 延迟用deca_sleep()（平台通用睡眠函数），非 DW1000 低功耗模式，功耗较高。
2. 示例 1b：TX with Sleep
  • 核心功能：发送一帧后，命令 DW1000 进入 DEEPSLEEP，唤醒后发送下一帧（手动控制睡眠）；
  • 核心新增 API：
    dwt_configuresleep(0x0140, 0x5)（配置：保留睡眠设置 + 恢复配置，SPICSn 唤醒）→dwt_entersleep()（进入 DEEPSLEEP）→dwt_spicswakeup(buff, len)（SPICSn 拉低≥500μs 唤醒）；
  • 关键要点：
    • 睡眠期间 DW1000 电流≈100nA，比 1a 的deca_sleep()功耗低 1~2 个数量级；
    • 唤醒后无需重新初始化（dwt_configuresleep设DWT_CONFIG，自动恢复配置），仅需重新写 TX 数据。
3. 示例 1c：TX with Auto Sleep
  • 核心功能：发送完成后，DW1000 自动进入睡眠（无需手动调用dwt_entersleep()）；
  • 核心新增 API：
    dwt_entersleepaftertx(1)（启用 “TX 后自动睡眠”）→dwt_setinterrupt(DWT_INT_TFRS, 0)（禁用 TX 中断，避免未处理中断阻止睡眠）；
  • 关键要点：
    • 自动睡眠触发条件：TX 完成且无未处理中断（需禁用 TX 中断或在回调中处理）；
    • 唤醒仍需手动调用dwt_spicswakeup()，比 1b 少一步 “手动调用dwt_entersleep()”。
4. 示例 1d：TX with Timed Sleep
  • 核心功能：发送后自动睡眠，且通过 “内部睡眠计时器” 唤醒（无需 MCU 主动唤醒），需先校准低功耗振荡器；
  • 核心新增 API：
    dwt_calibratesleepcnt()（校准低功耗振荡器，获取lp_osc_cal）→dwt_configuresleepcnt(sleepTime16)（计算并设置睡眠时长，如 10 秒）→dwt_configuresleep(0x0148, 0x9)（配置：唤醒源 = 睡眠计时器）；
  • 关键要点：
    • 低功耗振荡器频率（7~13kHz）受温度 / 电压影响，需dwt_calibratesleepcnt()校准才能确保睡眠时长准确；
    • 睡眠计时器基于 28 位计数器，sleepcnt设高 16 位（低 12 位固定为 0），计算示例：若lp_osc_cal=9500，10 秒睡眠需sleepTime16= (10×19.2e6 / 9500) >> 12 ≈24。

类别 2：基础 RX（接收）示例（2a~2e）

核心目标：演示 “数据接收 + 特殊 RX 模式”（短前导、诊断、低占空比、双缓冲），覆盖不同接收场景的 API 用法。

1. 示例 2a：Simple RX
  • 核心功能：无限循环等待接收帧，接收成功后读取数据到本地缓冲区，重新启用 RX；
  • 实现逻辑（关键 API 调用流程）：
    初始化（同 1a）→dwt_forcetrxoff()（关 RX）→循环：
    dwt_rxenable(DWT_START_RX_IMMEDIATE)（启用 RX）→等待dwt_checkirq()（轮询 IRQ）→dwt_readrxdata(rxBuffer, rxLen, 0)（读数据）→dwt_forcetrxoff()（关 RX，准备下一次接收）；
  • 关键要点：
    • 用轮询模式（dwt_checkirq()）处理 RX 事件，未用中断（适合简单场景）；
    • 接收后需关 RX 再重新启用，避免缓冲区数据覆盖。
2. 示例 2b：Simple RX with 64-Symbol Preamble
  • 核心功能：接收 “64 符号短前导帧”（普通 RX 模式难以接收短前导），需特殊参数配置；
  • 核心新增配置：
    dwt_loadopsettabfromotp(DWT_OPSET_64LEN)（加载 “短前导优化参数集”，容忍 ±15ppm 晶体偏移）→dwt_configure()（前导长度设DWT_PLEN_64、PAC size 设DWT_PAC8）；
  • 关键要点：
    • 短前导（64 符号）适合高速率短帧，但易受晶体偏移影响，需DWT_OPSET_64LEN参数集优化；
    • 仅在明确接收短前导帧时使用，长前导场景（如 2048）不推荐（会降低接收灵敏度）。
3. 示例 2c：Simple RX with Diagnostics
  • 核心功能：接收帧后，读取 “RX 诊断数据”（噪声、第一路径幅度、CIR 增长值）和 “信道冲激响应（CIR）数据”；
  • 核心新增 API：
    dwt_readdiagnostics(&diagData)（读诊断数据，dwt_rxdiag_t结构体含maxNoise、firstPath、rxPreamCount）→dwt_readaccdata(accBuffer, accLen, 0)（读 CIR 数据，存复数值（实部 + 虚部））；
  • 关键要点：
    • 诊断数据需在 “RX 成功” 后立即读取，否则被下一帧覆盖；
    • CIR 数据用于分析射频环境（如多径干扰），需通过频谱仪辅助解读，非普通通信必需。
4. 示例 2d：Low Duty-Cycle SNIFF Mode
  • 核心功能：用 SNIFF 模式接收（RX 周期性开关，低占空比），降低接收功耗（≈50% 占空比）；
  • 核心新增 API：
    dwt_setsniffmode(1, 1, 1)（启用 SNIFF：timeOn=1→2 PAC、timeOff=1→1μs，占空比≈50%）→dwt_setpreambledetecttimeout(10)（前导检测超时 = 10 PAC）；
  • 关键要点：
    • SNIFF 模式通过 “RX 开 - 关循环” 降低功耗，但会降低接收灵敏度（需测试调整timeOn/timeOff）；
    • 需配合dwt_configure()设置长前导（如 1024），确保 RX 开启时能捕获前导。
5. 示例 2e：RX with Double Buffering
  • 核心功能：用双缓冲 RX 模式（两个 RX 缓冲区交替使用），避免 “接收新帧时前一帧未读取” 导致的溢出；
  • 核心新增 API 与逻辑：
    dwt_setdblrxbuffmode(1)（启用双缓冲）→dwt_setcallbacks(NULL, cbRxOk, NULL, NULL)（配置 RX 成功回调）→回调中：
    dwt_rxenable(DWT_START_RX_IMMEDIATE | DWT_NO_SYNC_PTRS)（重新启用 RX，DWT_NO_SYNC_PTRS避免指针同步冲突）→dwt_readrxdata()（读当前缓冲区数据）；
  • 关键要点：
    • 双缓冲切换由dwt_isr()自动处理（无需手动切换指针）；
    • 必须用中断 + 回调模式（轮询无法及时处理双缓冲切换），适合高吞吐接收场景（如连续帧）。

类别 3：TX-RX 交互示例（3a~3d）

核心目标：演示 “请求 - 响应” 逻辑（如 TX 后等 ACK、RX 后发响应），覆盖轮询与中断两种交互模式。

1. 示例 3a：TX then Wait for Response
  • 核心功能：发送一帧后，启用 RX 等待响应（设超时），超时则重新发送；
  • 核心新增 API：
    dwt_setrxtimeout(1000)（设 RX 超时 = 1000×1.0256μs≈1.025ms）→dwt_starttx(DWT_START_TX_IMMEDIATE | DWT_RESPONSE_EXP)（TX 后自动启用 RX）；
  • 关键要点：
    • 用dwt_setrxtimeout()避免无限等待，超时后dwt_isr()触发cbRxTo回调；
    • 响应帧需与发送帧参数匹配（信道、PRF、前导），否则无法接收。
2. 示例 3b：RX then Send Response
  • 核心功能：示例 3a 的 “互补端”—— 接收 3a 发送的帧后，发送响应帧；
  • 核心逻辑：
    RX 成功后（cbRxOk回调）→dwt_writetxdata(respLen, respData, 0)（写响应数据）→dwt_starttx(DWT_START_TX_IMMEDIATE)（发送响应）；
  • 关键要点：
    • 需校验接收帧的 “帧控制字段”（如确认是 3a 发送的 “请求帧”），再发送响应；
    • 响应帧的前导、PRF 需与请求帧一致，确保 3a 能接收。
3. 示例 3c：TX then Wait for Response with GPIOs/LEDs
  • 核心功能：在 3a 基础上，添加 GPIO/LED 控制（TX 时亮 LED1，RX 时亮 LED2），可视化通信状态；
  • 核心新增 API：
    dwt_setleds(0x03)（启用 LED，初始化时闪烁一次）→dwt_setgpiovalue(GPIO1, 1)（TX 时拉高 GPIO1，LED 亮）→dwt_setgpiovalue(GPIO1, 0)（TX 后拉低）；
  • 关键要点：
    • 需确保 EVB1000 的 LED 与 GPIO 引脚连接（如 GPIO1 接 LED1）；
    • GPIO 控制需先调用dwt_setgpiodirection(GPIO1, 0)（设为输出）。
4. 示例 3d：TX then Wait for Response with Interrupts
  • 核心功能：用 “中断 + 回调” 替代 3a 的轮询模式，处理 TX 完成、RX 成功、RX 超时事件；
  • 核心新增逻辑：
    dwt_setcallbacks(cbTxDone, cbRxOk, cbRxTo, cbRxErr)（配置 4 个回调）→dwt_setinterrupt(DWT_INT_TFRS | DWT_INT_RFCG | DWT_INT_RFTO, 1)（启用 TX 完成、RX 成功、RX 超时中断）；
  • 关键要点：
    • 回调中仅做 “状态标记”（如txDoneFlag=1），业务逻辑（如重新发送）在主循环处理（避免中断上下文耗时操作）；
    • 比轮询模式更高效，适合多任务场景。

类别 4：测试与校准示例（4a~4b、9a~9b）

核心目标：用于 “频谱测试” 和 “温度补偿”，支撑 regulatory 认证与硬件性能优化。

1. 示例 4a：Continuous Wave Mode
  • 核心功能：启用 “连续波（CW）模式”，输出固定频率载波（如信道 2 的 3.9936GHz），用于晶体校准或频谱仪测试；
  • 实现逻辑：
    初始化→dwt_configuretxrf()（配置 PGdly 和功率）→dwt_configcwmode(2)（配置信道 2 连续波）→dwt_starttx(DWT_START_TX_IMMEDIATE)（启动连续波输出）→deca_sleep(120000)（持续 2 分钟）→dwt_softreset()（退出测试）；
  • 关键要点：
    • 需用频谱仪观察输出（配置：中心频率 = 信道中心频、SPAN=20MHz、RBW=100kHz）；
    • 连续波模式仅用于测试，正常通信需调用dwt_softreset()退出。
2. 示例 4b：Continuous Frame Mode
  • 核心功能：启用 “连续帧模式”，循环发送固定帧（无间隔），用于 TX 功率频谱测试（regulatory 认证）；
  • 核心新增 API：
    dwt_configcontinuousframemode(0x1000)（设帧重复间隔 = 0x1000×8ns≈32.8μs）→dwt_writetxdata(127, txData, 0)（写 127 字节测试数据）→dwt_starttx(DWT_START_TX_IMMEDIATE)（启动连续发送）；
  • 关键要点：
    • 间隔需≥帧发送时间（否则帧重叠），示例中 0x1000 对应 32.8μs，适配 127 字节 @6.8Mbps（发送时间≈148μs？需确认手册计算）；
    • 频谱仪配置：中心频 = 信道频、SPAN=2GHz、RBW=1MHz，用于测量 “每 1MHz 带宽功率是否合规”。
3. 示例 9a：TX Bandwidth and Power Reference Measurements
  • 核心功能：测量 “基准温度下的带宽 / 功率参数”（如 23℃），为 9b 的补偿算法提供参考值；
  • 核心测量内容：
    dwt_readtempvbat(0)（读温度）→dwt_calcpgcount(pgdly)（读脉冲发生器计数，关联带宽）→dwt_configuretxrf()（读当前功率寄存器值）；
  • 关键要点：
    • 需记录测量值（温度、PGcount、功率值），手动填入 9b 的代码中；
    • 测量需在 “芯片默认设置” 下进行（无温度补偿）。
4. 示例 9b：TX Bandwidth and Power Compensation
  • 核心功能：基于 9a 的基准值，用补偿算法调整 “脉冲发生器延迟（PGdly）” 和 “TX 功率”，抵消温度对带宽 / 功率的影响；
  • 核心新增 API：
    dwt_calcbandwidthtempadj(targetPGcount)（根据当前温度和基准 PGcount，计算补偿后的 PGdly）→dwt_calcpowertempadj(chan, refPower, currTemp, refTemp)（计算补偿后的 TX 功率）；
  • 关键要点：
    • 仅支持信道 2 和 5；
    • 补偿后需调用dwt_configuretxrf()更新 PGdly 和功率，再启用连续帧模式验证频谱。

类别 5：测距示例（5a~5b、6a~6b）

核心目标：演示 “双向测距（TWR）” 的 initiator（发起端）与 responder（响应端）逻辑，覆盖高精度（DS TWR）和简化（SS TWR）场景。

1. 示例 5a：DS TWR Initiator
  • 核心功能：作为 DS TWR（双向双向测距）的发起端，发送 “poll 帧”→接收 “response 帧”→发送 “final 帧”（含本地时间戳），由 responder 计算距离；
  • 核心逻辑（时间戳交互）：
    1. 发送 poll 帧，调用dwt_readtxtimestamp(pollTxTs)（记录 poll TX 时间戳）；
    2. 接收 response 帧，调用dwt_readrxtimestamp(respRxTs)（记录 response RX 时间戳）；
    3. 发送 final 帧，调用dwt_setdelayedtrxtime(finalTxTime)（计算 final TX 时间戳并嵌入帧中）；
  • 关键要点：
    • DS TWR 需 3 帧交互（poll→response→final），能抵消时钟偏移，精度达厘米级；
    • 时间戳为 40 位，需用dwt_readtxtimestamp()/dwt_readrxtimestamp()读取（5 字节缓冲区）。
2. 示例 5b：DS TWR Responder
  • 核心功能：作为 DS TWR 的响应端，接收 poll 帧→发送 response 帧→接收 final 帧，计算飞行时间（TOF）和距离；
  • 核心计算逻辑：
    接收 poll 帧→dwt_readrxtimestamp(pollRxTs)（记录 poll RX）→发送 response→dwt_readtxtimestamp(respTxTs)（记录 response TX）→接收 final 帧（含 initiator 的 3 个时间戳）→计算：
    TOF = [(respRxTs - pollTxTs) × (finalRxTs - respTxTs) - (respTxTs - pollRxTs) × (finalTxTs - respRxTs)] / (2 × finalTxTs - 2 × pollTxTs)；
    距离 = TOF × 光速（3×10⁸m/s）；
  • 关键要点：
    • 需解析 final 帧中的 initiator 时间戳，确保时间戳格式一致（低字节在前）；
    • 距离计算需处理时间戳的 “wrap”（40 位溢出），避免负数。
3. 示例 6a：SS TWR Initiator
  • 核心功能：作为 SS TWR（单向双向测距）的发起端，发送 poll 帧→接收 response 帧（含 responder 时间戳），计算距离（v4.0.6 后用载波积分器校准时钟偏移）；
  • 核心新增 API：
    dwt_readcarrierintegrator()（接收 response 帧后，读取载波积分值，计算时钟偏移 PPM）→补偿 TOF 计算；
  • 关键要点：
    • SS TWR 仅需 2 帧交互（poll→response），比 DS TWR 简化，但原精度低；
    • v4.0.6 后通过dwt_readcarrierintegrator()校准时钟偏移（公式：clockOffsetPPM = 积分值 × FREQ_OFFSET_MULTIPLIER_110KB × HERTZ_TO_PPM_MULTIPLIER_CHAN_5），精度接近 DS TWR。
4. 示例 6b：SS TWR Responder
  • 核心功能：作为 SS TWR 的响应端，接收 poll 帧→发送 response 帧（嵌入本地时间戳：poll RX、response TX）；
  • 关键逻辑：
    接收 poll→dwt_readrxtimestamp(pollRxTs)→发送 response→dwt_readtxtimestamp(respTxTs)→将两个时间戳嵌入 response 帧的 payload，发送给 initiator；
  • 关键要点：
    • 无需接收 final 帧，比 DS TWR responder 简化；
    • 时间戳需按约定格式嵌入（如前 10 字节存储两个 40 位时间戳），确保 initiator 能解析。

类别 6：低功耗监听（LPL）示例（8a~8b）

核心目标：演示 “周期性唤醒监听” 模式，设备大部分时间睡眠，仅短暂唤醒 RX 采样前导，适合电池供电的远距离低频次通信。

1. 示例 8a：Low-Power Listening RX
  • 核心功能：启用 LPL 模式，等待 8b 发送的 “唤醒序列”，被唤醒后发送响应帧，之后重新启用 LPL；
  • 核心配置 API：
    dwt_setlowpowerlistening(1)（启用 LPL）→dwt_setsnoozetime(1)（短睡眠 = 53μs）→dwt_configuresleep(0x0148, 0x9)（长睡眠配置：唤醒源 = 睡眠计时器）→dwt_calibratesleepcnt()（校准低功耗振荡器）；
  • 关键逻辑：
    LPL 模式下，设备周期性唤醒 RX（“监听窗”）→检测到唤醒序列（多帧连续发送）→退出 LPL→发送响应→重新启用 LPL；
  • 关键要点：
    • 唤醒序列需 “多帧连续发送”（确保 LPL 的监听窗能捕获）；
    • 若唤醒序列目标地址不是本设备，睡眠至唤醒序列结束后再启用 LPL。
2. 示例 8b：Low-Power Listening TX
  • 核心功能：作为 8a 的互补端，周期性发送 “唤醒序列”（10 帧连续发送），唤醒 8a 后进入 “交互期”，等待 8a 的响应；
  • 核心逻辑：
    循环：发送 10 帧唤醒序列（无间隔）→deca_sleep(1000)（交互期 1 秒，等待 8a 响应）→deca_sleep(5000)（5 秒后再次发送唤醒序列）；
  • 关键要点：
    • 唤醒序列的前导、PRF 需与 8a 的 LPL 配置匹配；
    • 每 2 次唤醒序列中，1 次用正确地址（唤醒 8a），1 次用 dummy 地址（演示 “非目标设备不响应”）。

(三)、共性与使用建议

1. 共性特点

  • 硬件依赖：所有示例基于 EVB1000（STM32F105RC MCU），移植到其他硬件需修改Platform目录下的 SPI、GPIO、中断代码；
  • API 一致性：核心初始化流程（dwt_initialise()→dwt_configure()→dwt_configuretxrf()）在所有示例中统一，仅后续功能 API 不同；
  • 低功耗逻辑：所有低功耗示例（1b~1d、8a~8b）均依赖dwt_configuresleep()+dwt_entersleep()，需注意唤醒源配置与唤醒信号时长；
  • 调试方式：示例输出少，需通过 CooCox IDE 的调试器观察变量（如时间戳、接收数据），或添加 GPIO/LED 可视化状态。

2. 使用建议

  • 新手入门：优先运行 1a（Simple TX）+2a（Simple RX），掌握基础 TX/RX 流程，再尝试 3a（TX-RX 交互）；
  • 低功耗开发：从 1b（手动睡眠）→1d（定时睡眠）→8a/b（LPL）逐步深入，重点关注dwt_calibratesleepcnt()的校准逻辑；
  • 测距开发：先理解 5a/b（DS TWR）的三帧交互与时间戳计算，再尝试 6a/b（SS TWR）的简化逻辑与时钟偏移校准；
  • 测试认证： regulatory 认证需用 4a（连续波）、4b（连续帧）、9a/b（补偿），确保频谱参数合规。
http://www.dtcms.com/a/392398.html

相关文章：

  • 2012/07 JLPT听力原文 问题四
  • Redis最佳实践——性能优化技巧之集群与分片
  • springboot的注解
  • iOS App 混淆与热更新兼容实战 混淆后如何安全可靠地推送热修复（Hotfix）与灰度回滚
  • 从 0 到 1 保姆级实现C语言双向链表
  • 2 IP地址规划与设计案例分析
  • Vue 中 8 种组件通信方式
  • 十三、vue3后台项目系列——sidebar的实现,递归组件
  • LeetCode 383 - 赎金信
  • compose multiplatform reader3
  • Redis 入门与实践
  • 【OpenGL】texture 纹理
  • agentscope以STUDIO方式调用MCP服务
  • 无公网 IP 访问群晖 NAS：神卓 N600 的安全解决方案（附其他方法风险对比）
  • Redis最佳实践——性能优化技巧之Pipeline 批量操作
  • Java-130 深入浅出 MySQL MyCat 深入解析 核心配置文件 server.xml 使用与优化
  • 业主信息查询功能测试指南
  • WinDivert学习文档之四-————卸载
  • 分布式链路追踪关键指标实战：精准定位服务调用 “慢节点” 全指南（二）
  • DuckDB客户端API之ADBC官方文档翻译
  • 区块链技术应用开发：智能合约进阶与多链生态落地实践
  • 分布式专题——13 RabbitMQ之高级功能
  • 神经风格迁移（Neural Style Transfer）
  • Chromium 138 编译指南 Ubuntu 篇：源码获取与版本管理（四）
  • R 语言入门实战｜第九章 循环与模拟：用自动化任务解锁数据科学概率思维
  • [论文阅读] 人工智能 + 软件工程 | 4907个用户故事验证！SEEAgent：解决敏捷估计“黑箱+不协作”的终极方案
  • 鸿蒙Next ArkTS卡片开发指南：从入门到实战
  • 【绕过disable_function】
  • 使用云手机运行手游的注意事项有哪些？
  • 【数据结构】利用堆解决 TopK 问题
